Witam zacząłem budowe modelu Motoszybowca według własnego pomysłu. Skrzydło będzie konstrukcujne o rozpiętości 190cm+końcówki.

-Kadłub z balsy 4mm(boki) i 3mm(spód) całość będzie laminowana

-Stery basa 4mm wzmocnienie:listewki sosnowe zawiasy z tkaniny wklejane na wikol niestety nie mam zdjęcia

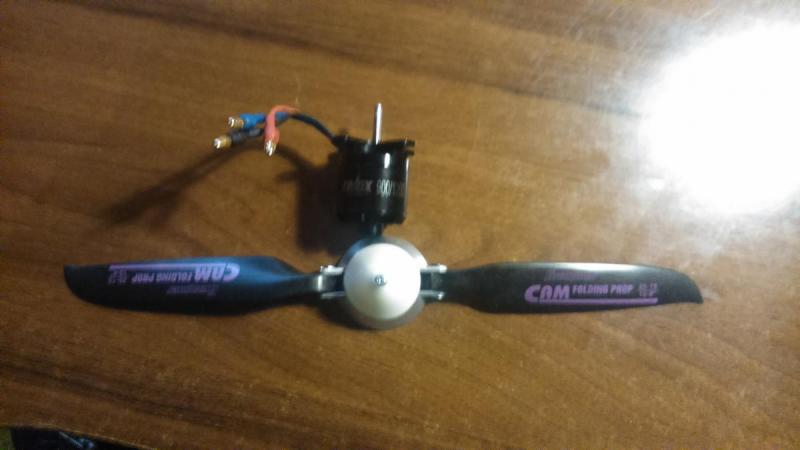

kupiłem do niego wyposarzenie:

-kołpak : http://www.modele.sklep.pl/pl/Katalog/SMIGLA-KOLPAKI-PIASTY/Kolpaki-do-smigiel-skladanych/Kolpak-MP-JET-METAL-40-mm-lopatka-8-mm-otwor-3-mm.html

-silnik : http://www.modele.sklep.pl/pl/Katalog/SILNIKI-ELEKTRYCZNE/Silniki-Redox/Silniki-Bezszczotkowe/REDOX-BL-9001200.html

-łopatki : http://abc-rc.pl/p/65/3832/-smiglo-lopatki-graupner-10x6-smiglo-skladane-1336-25-15-smigla-skladane-lopatki-smigla-skladane-smigla-i-akcesoria.html

-serwa : TG9e i hextronik (ster wysokości)

-regulator :Hobbyking 30a

-pakiet : dualsky 3s 1300mah 35c



Poniżej zdjęcia z początku budowy:

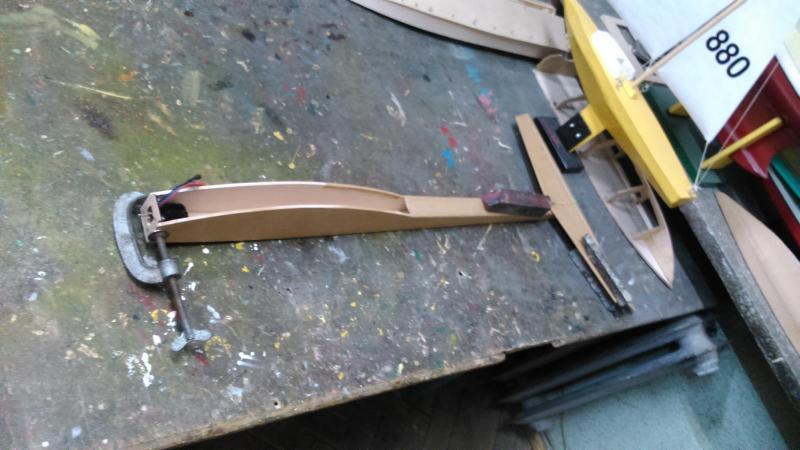

Po sklejeniu:









tutaj z wklejonym czóbkiem który później został wycięty



tutaj częściowo oklejony papierem










Za niedługo zacznie się budowa narazie mam złamaną nogę i nie chodzę na modelarnię ;)


Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

Ten kołpak z łopatkami będzie ważył tyle co silnik. Może łopatki o grubości w jarzmie 6mm, ośce 2mm i jakiś tańszy plastikowy kołpak - będą wyraźnie lżejsze ? Przyjrzyj się w ABC RC. Ale łopatki chińskie - odradzam ! Powodzenia !

- Jurek

Share this post


Link to post
Share on other sites

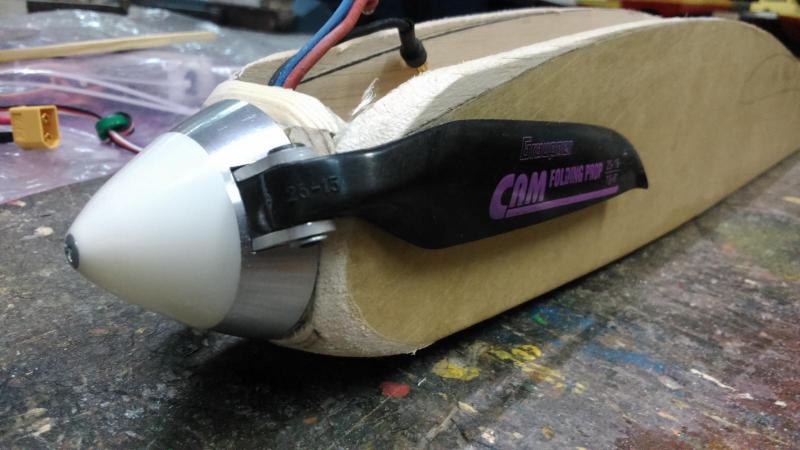

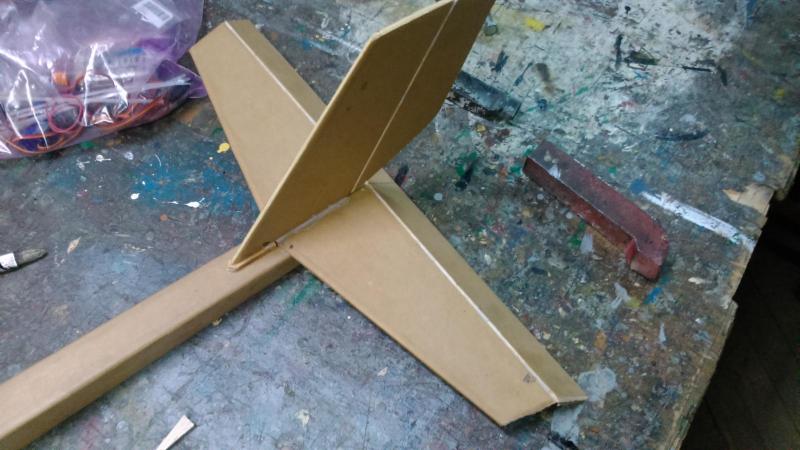

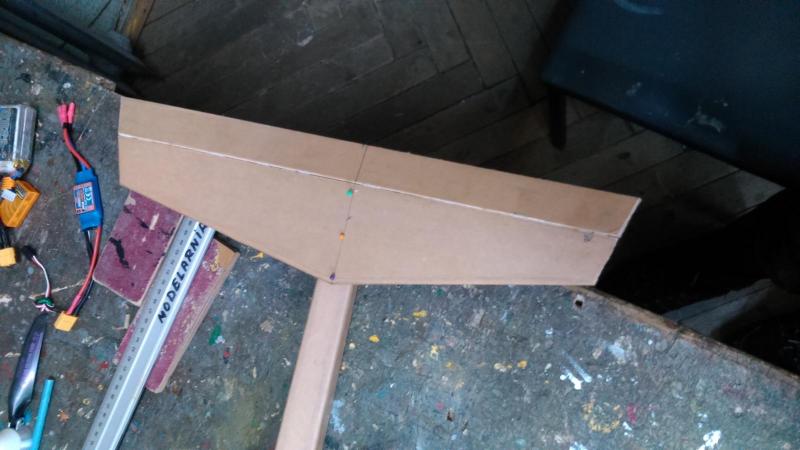

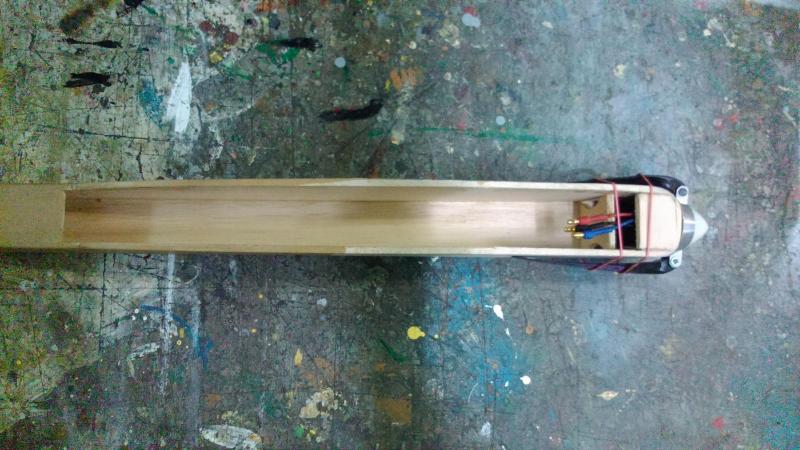

Wróciłem na modelarnię i prace ruszyły. Zdążyłem okleić kadłub,zamontiwać silnik i przykleić usterzenie poziome.W najbliższym czasie bede budował skrzydło.










Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

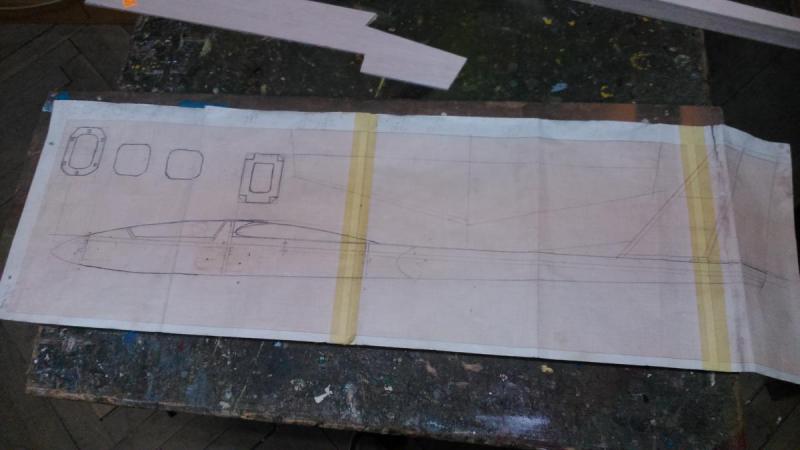

Czemu służy ten krzyżak na silniku ? Laminujesz papierem ? Na planie masz zaznaczone jakby wzmocnienie sklejkowe przodu kadłuba a w sklejonym kadłubie tego nie widzę. Zrezygnowaliście ?

- Jurek

Share this post


Link to post
Share on other sites

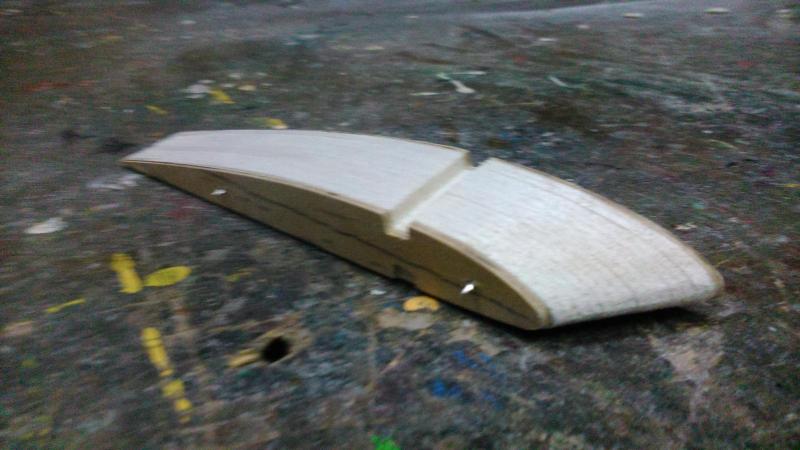

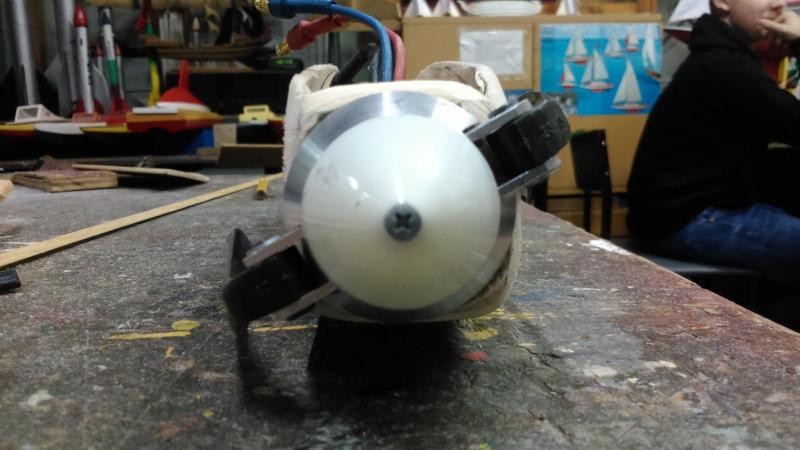

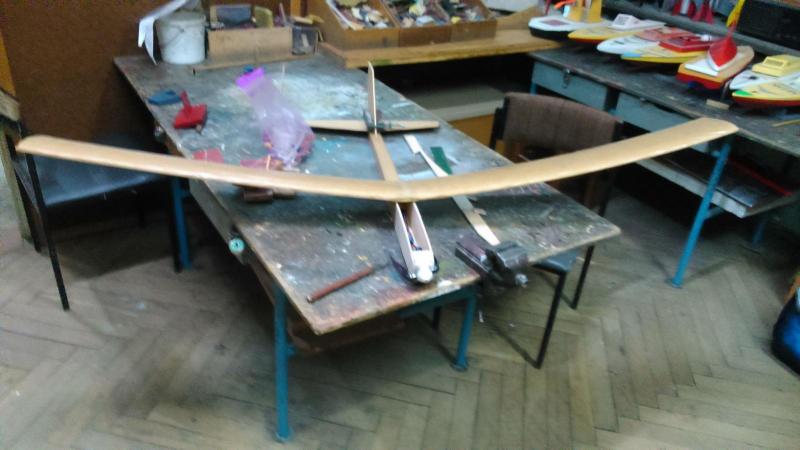

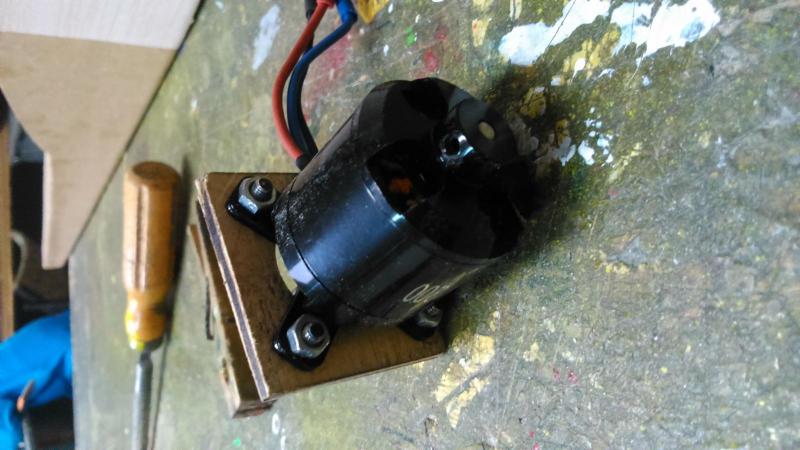

Krzyżak to mocowanie silnika co do wzmocnień dopiero teraz zacząłem je robić.Będzie laminowany do ogona. Poniżej wstawiam zdjęcia z budowy.Skrzydło ze zdjęć nie jest moje rozpiętosc tego skrzydła to 150cm. Moje będzie miało 190cm






Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

Nie zrozumieliśmy się. Po co krzyżak jeśli można silnik przykręcić bezpośrednio do wręgi ?

- Jurek

Share this post


Link to post
Share on other sites

Silnik przyszedł z łożem w zestawie. Według mnie ośka silnika znajdowałaby się  bardzo blisko śrób i mogłyby się łatwo wyrwać. A dodatkowo z łoża można szybko wyjąć silnik.

Share this post


Link to post
Share on other sites

Kamil Jerzy ma racje nie potrzebnie używasz przy tym silniku krzyżaka. Takie silniczki przykręca się bezpośrednio do wręgi tylko Ty zrobiłeś sobie za duży utwór w tej wrędze na ośkę i teraz już silnika tam nie dokręcisz... W tej wrędze będzie Ci ciężko zrobić otwory wentylacyjne a przydało by się aby minimalnie wpadało tam jakies powietrze.

Share this post


Link to post
Share on other sites

Teraz już zostanie na krzyżaku.W przykrywce silnika jest dzióra przez którą wpadać będzie powietrze a przegroda przy silniku jest niższa i ponacinana.

Share this post


Link to post
Share on other sites

A więc tak :

Rozpiętość : 190cm+końcówki

Profil:S3021

Skrzydło będzie trapezowe lecz przesunięte bardziej na spływ. W ostatnim czasie zdążyłem wyciąć część żeberek z balsy 1,5mm i zrobić wzorniki poniżej zdjęcia.


Share this post


Link to post
Share on other sites

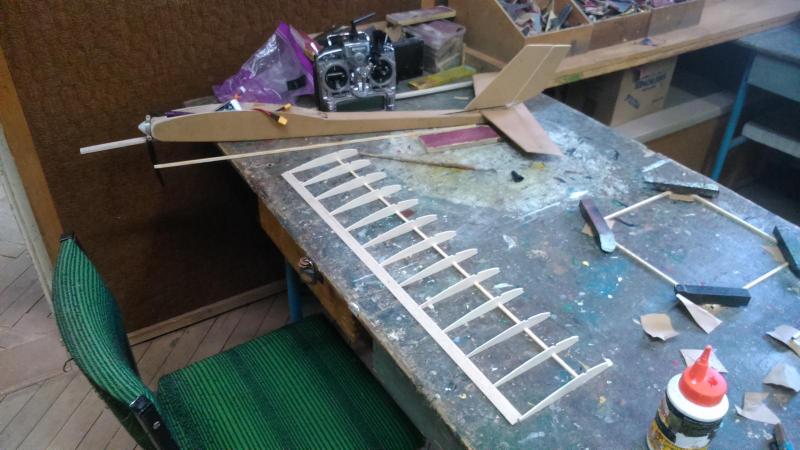

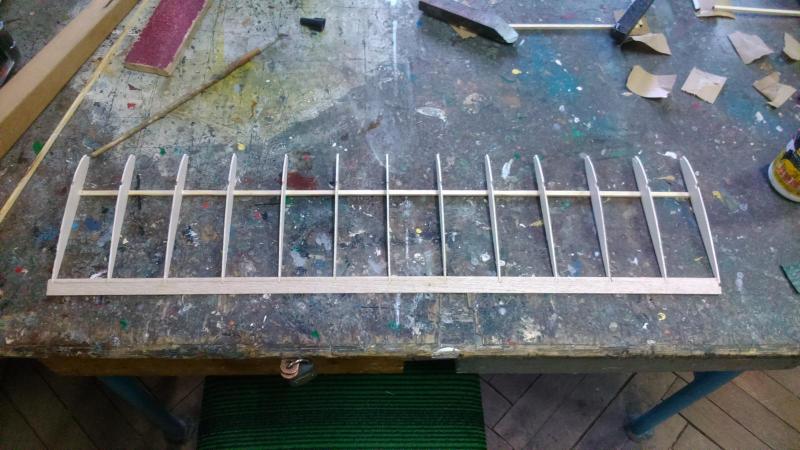

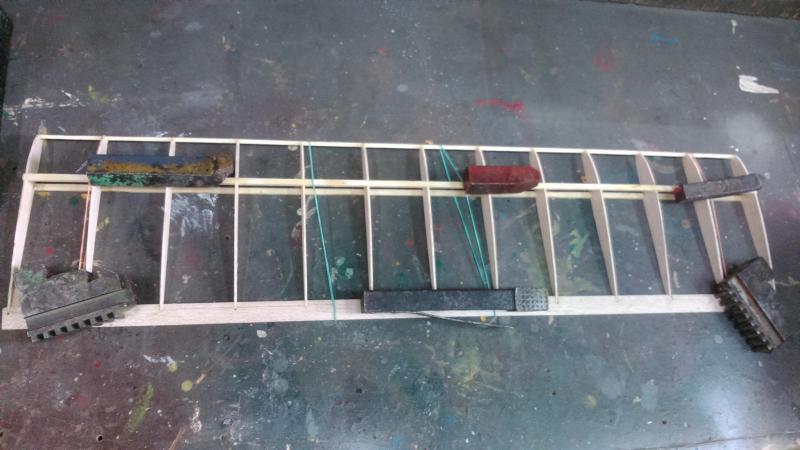

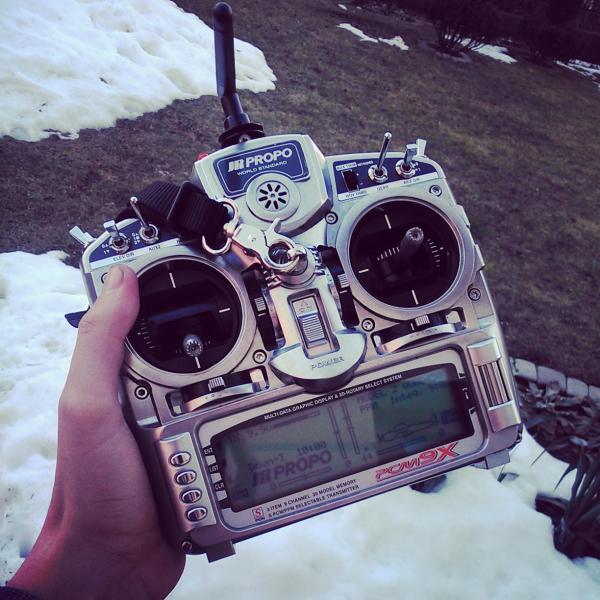

Prace nad kadłubem skończone. Zacząłem robić skrzydło środek skrzydła z żeberek 2 mm o długości 70cm i szerokości 17,5cm już skończony. Za tydzień będe robił uszy o długosci 63 cm. Całe skrzydło będzie miało 196cm plus końcówki (jakieś 10cm. Ostatnio dostałem nową apkę JR propo pcm 9x więc będzie czym latać :) Poniżej zdjęcia











Share this post


Link to post
Share on other sites
