Diablotin XL - budowa od podstaw.

[okruszek]

Witam.

Z racji że zasmakowałem latanie FunFly-jem ;] o rozpiętości 1500 z silnikiem ASP S52, postanowiłem pość o krok dalej.

Szukałem, szukałem, i nie znalazłem, a więc postanowiłem o własnego Diablotina XL.

Po tygodniu szukania, znalazłem plany w DXF, wydrukowałem i się okazało że są OK.

W przerobieniu pomógł mi kolega z forum ( bardzo dziękuje ).



Model powstaje od podstaw, a z racji dość prostej budowy, nie powinno być większych problemów.



Dane o modelu:

Rozpiętość skrzydeł : 2190 mm
Długość: 2190 mm

Waga: 4,7 - 5,4 kg.
Silnik : spalina 35 - 50 cc



Model ma służyć do rekreacyjnego latania, może do podstawowych akrobacji, lecz bez szaleństw.



Materiały:

sklejka 3mm

listewki sosnowe

balsa

itp.



Model przewiduje na następny sezon, a więc relacja będzie długa, ale mam nadzieje że projekt ukończę.

Wszystkie elementy wycinanie przy pomocy, piła włosowa ręczna i elektryczna, a więc będzie duma że sam zbudowałem.

Bardzo miło każde uwagi, pomoc, itp.

Tak ma wyglądać po ukończeniu:

[okruszek]

Z wagą będzie ciężko, ale będę starał się robić z głową.

Pewnie że pliki podeśle ( udostępnię ).

Co to wariowania to daleko, bo z szybowców się przesiadłem a to inna bajka.

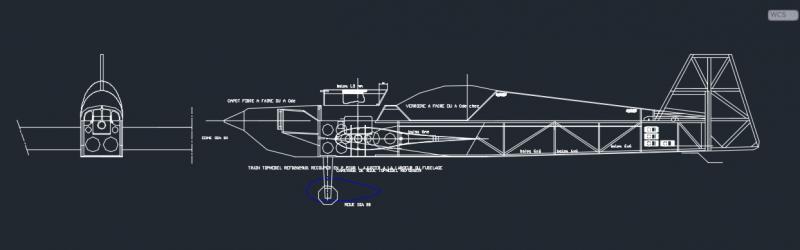

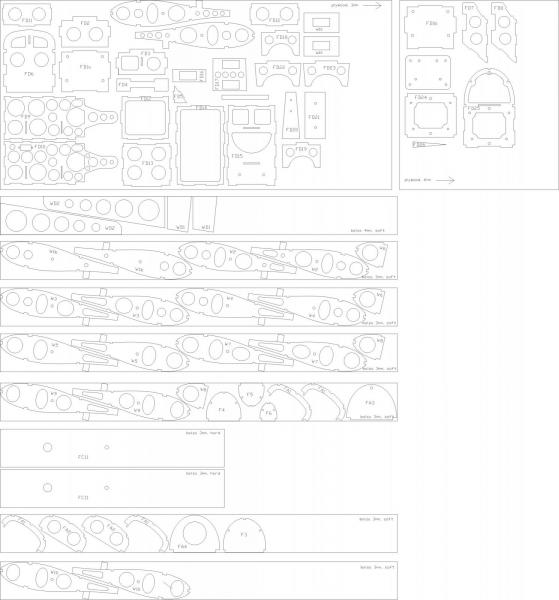

Narazie daje plany w PDF, bo DXF mam na innym kompie.

Diablo.dxf



Diablo.PDF

[Shock]

Z wagą nie będzie ciężko tylko nierealnie . Jak uzyskasz 7/7,5 kg to już bedzie ogromny sukces i świetne właściwości lotne.

Celuj w silnik min.50 cm żeby to miało sens,tzn latało jak chcesz a nie na rzęsach .

Model piękny,gruby profil,zabawa przednia wiedząc jak latają te modele,w sumie już kilkanaście dobrych lat ma ta doskonała konstrukcja...

[Sasi]

Znalazłem plany troszkę mniejszego Diablotina. Może komuś się przyda.

http://rcplans.ru/diablotin-compact/

[jogi99]

Świetny model, bardzo popularny parę lat temu i u nas i w Czechach.

[okruszek]

Witam.

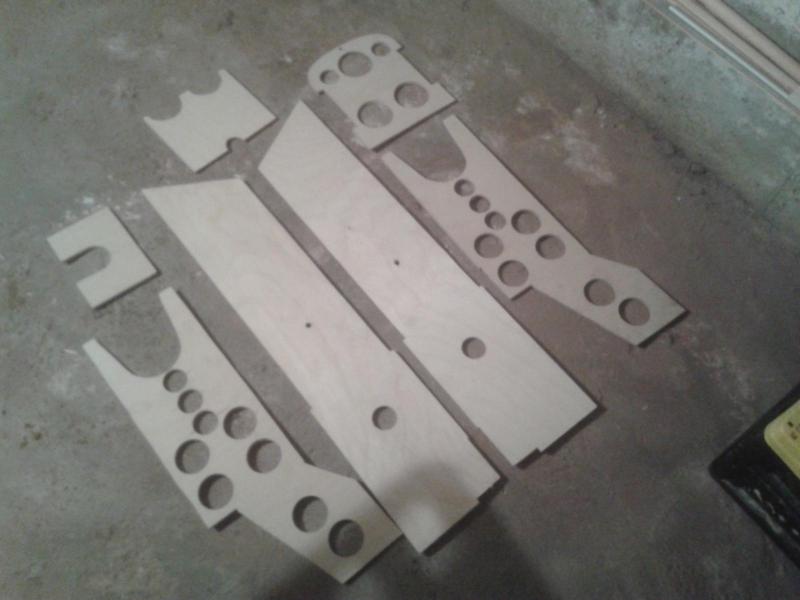

Z racji że u mnie dzisiaj cały czas pada, postanowiłem coś wystrugać.

Po paru godzinach strugania, powstało część elementów domku ;]



Już wiem dlaczego jest taka satysfakcja, jak się wszystko struga samemu.

Godziny lecą, żona krzyczy, a efekt mizerny, bo przede mną jeszcze dużo cięcia ;]

[okruszek]

Witam.

I zaczynają się pierwsze schody.

Z racji że nie mogę znaleźć nigdzie zdjęć gołego kadłuba, lub jakiejś fotorelacji, to muszę się opierać na planach i własnego doświadczenia.

Mam pytanie odnośnie paru formatek.

Do czego są te formatki co zaznaczyłem na czerwono.



Prosił bym o zaznaczenie na kadłubie.

[Sasi]

Czy wiesz już do czego te formatki?

[okruszek]

Czy wiesz już do czego te formatki?

Dalej próbuję wymyśleć ;]

[Sasi]

Może są to szablony do wycięcia elementów ze styropianu? Ale w tym przypadku tylko zgaduje.

Jeszcze troszkę się po wpatruję w plany tego modelu bo sam chcę takiego zbudować.

[grafitxt]

Posiadam plany Diablotina 1900 mm i formatki są nieco inne.

[okruszek]

Jakoś powoli do tego dojdę.

[radek872]

Mam go w wersji elektrycznej i lata na 6 cel waga 4,8kg z pakietem da się go tak zrobić, ale nie z pierwszej lepszej balsy i sklejki

Z wagą nie będzie ciężko tylko nierealnie . Jak uzyskasz 7/7,5 kg to już bedzie ogromny sukces i świetne właściwości lotne.

Celuj w silnik min.50 cm żeby to miało sens,tzn latało jak chcesz a nie na rzęsach .

Model piękny,gruby profil,zabawa przednia wiedząc jak latają te modele,w sumie już kilkanaście dobrych lat ma ta doskonała konstrukcja...

taką wagę uzyskuje się przy Katanie 2,4m robionej, ale nie z zestawu. Podstawa to widzieć iważyć materiały do budowy nie ze sklepu wysyłkowego

[DJDIT]

tylko 50ccm, mniejszego nie ma sensu wkładać. Miło, że odkopałeś tak stary model ;-)   już od wielu lat same yaki, extry, katany...

[okruszek]

tylko 50ccm, mniejszego nie ma sensu wkładać. Miło, że odkopałeś tak stary model ;-)   już od wielu lat same yaki, extry, katany...



Odkopałem bo przesiadłem się z motoszybowców, na coś typowo samolotowego.

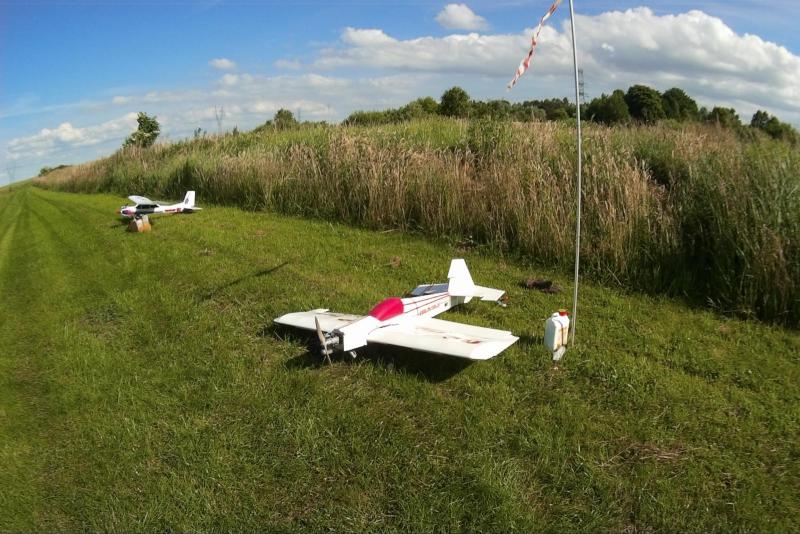

Z racji że coś tam umie się latać, dorwałem FunFly 1500mm i zabawa jest przednia, model się klei do powietrza jak rzep do psiego ogona ;]

Ale z racji że widziałem jak na chodzi DLE 55, doszedłem do wniosku, hmm FUN FLY pod silnik  50 ? Zacząłem szukać i znalazłem czeskiego DIABLOTINA XL (2220) bo jest jeszcze XXL (2600) ale to już za duży model na moje lotnisko.

DIABLOTIN dość prosta budowa, a z racji że swojego FUNa musiałem dość mocno reanimować, poznałem jego budowę, słabe i mocne strony.

Nie mam strasznego parcia na model bo to next sezon a więc coś powoli dłubie sobie ( jak żona nie patrzy ).

A to co mie zaraziło do tej konstrukcji

[radek872]

Diablotin XL potrafi sporo figur typowych dla 3D, których nie idzie zrobić wersją 1,5m.

[okruszek]

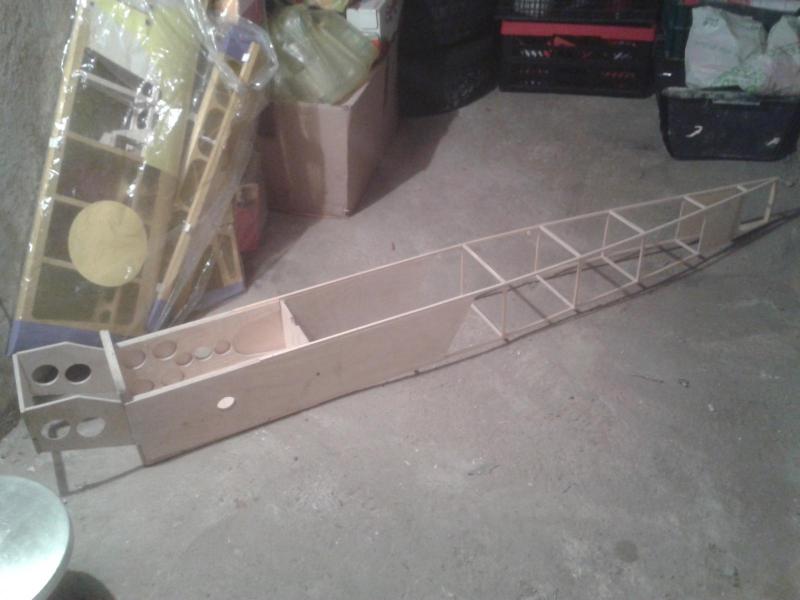

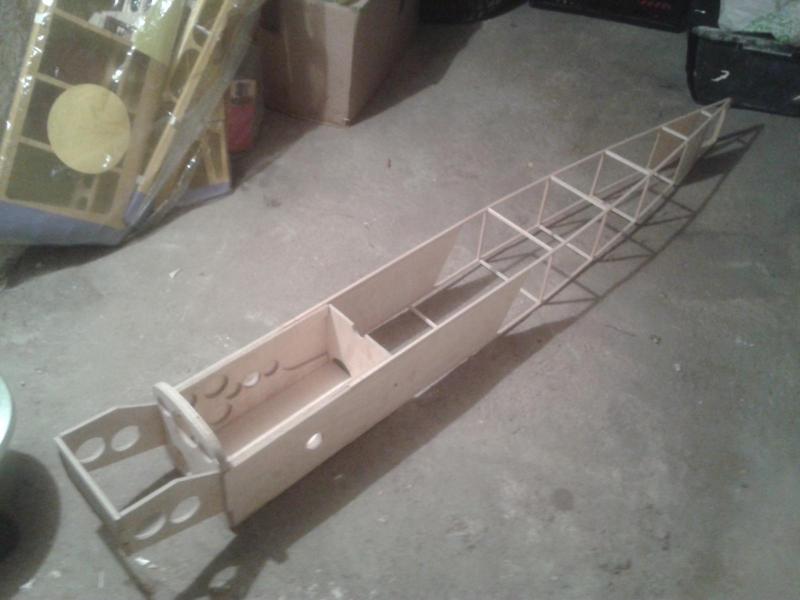

Witam.

Coś tam powoli powstaje ;]

Już powoli widać rozmiar kadłuba.

Budowa idzię dość powoli, bo model może na następny sezon.

Będzię kawał modelu ;]



[endriuRC]

Noo, pięknie czysto i zadbale na 6-stkę z +

[okruszek]

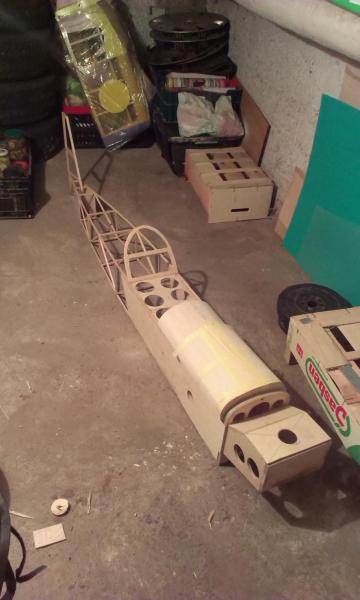

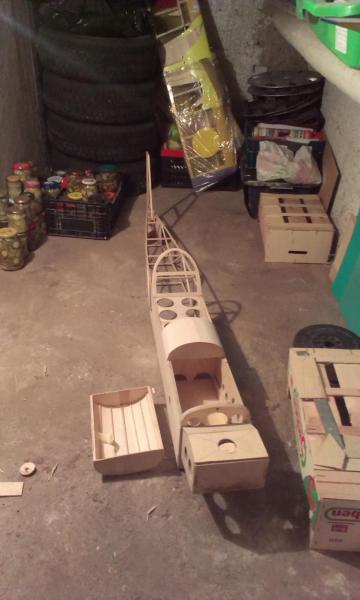

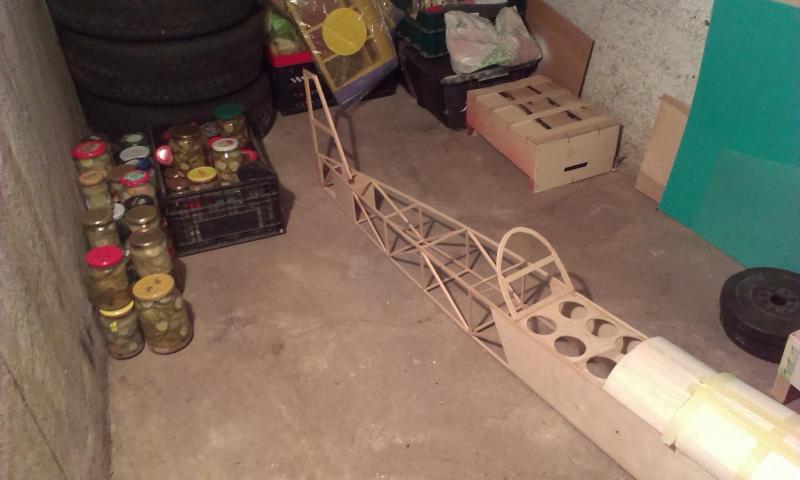

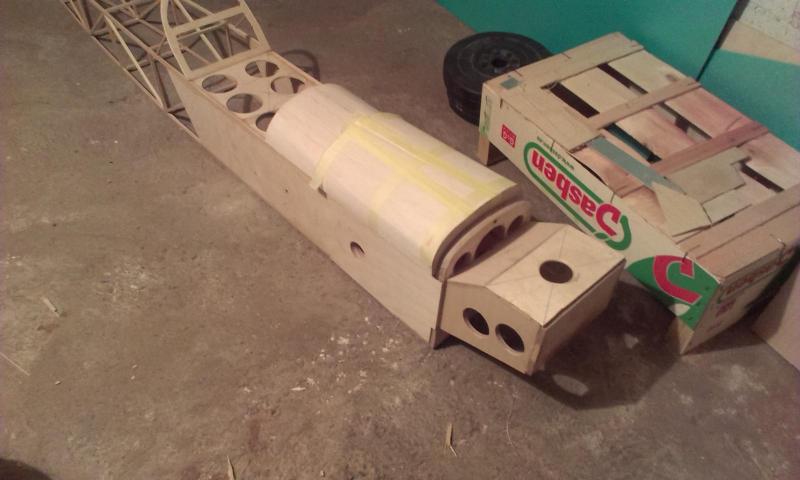

Witam.

Coś tam powoli idzie, lecz mam jeden podstawowy problem :/

W formatkach nie ma elementu odpowiedzialnego za wykonanie pokrycia grzbietu modelu :/

Będę musiał coś kombinować, a przez to powiedzmy że stoję z robotą.



Ma ktoś jakiś pomysł.





P.S.

Takie pytanko do znawców.

SW jest profilowany, w swoim FunFlyu 1600mm mam SW zwykłą kratownice płaską, czy mogę zrobić tutaj także płaską, czy musi być SW profilowany.

[okruszek]

Podpowie ktoś ;]
