RWD-14 Czapla - projekt CAD

[MASK]

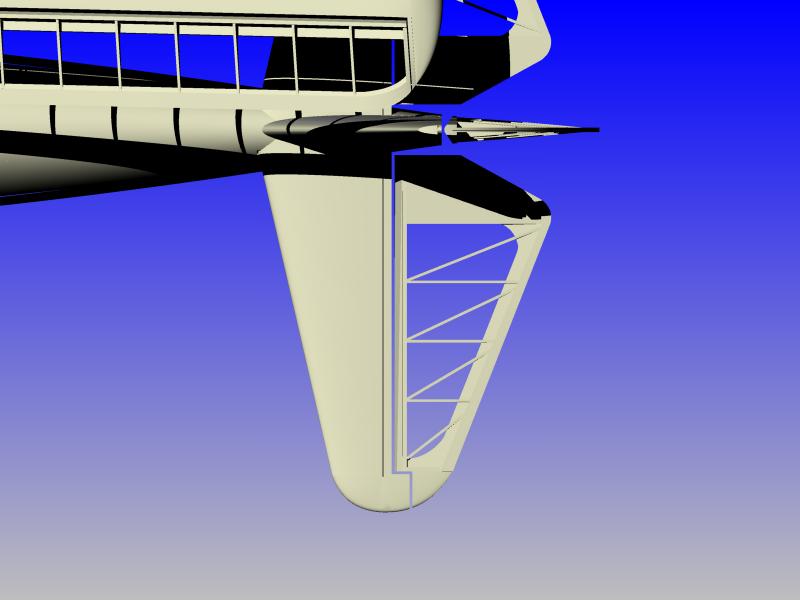

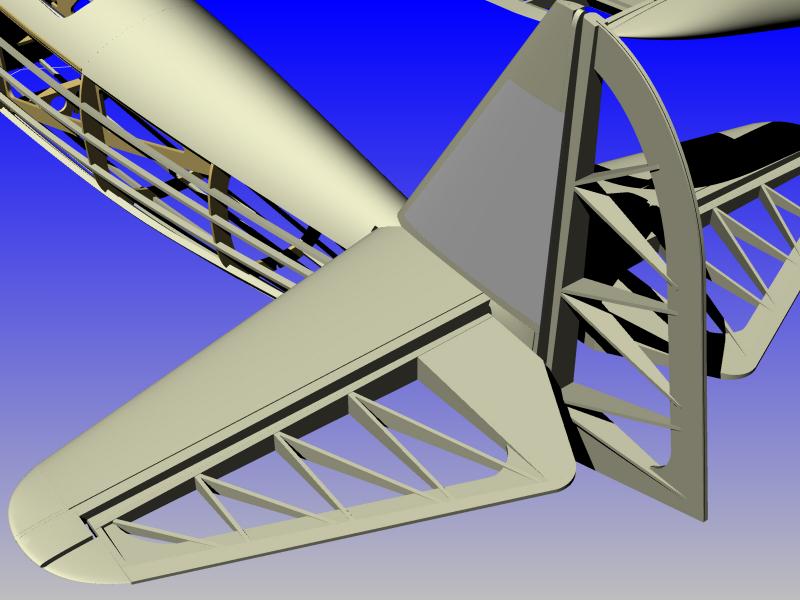

No, to ster jest poprawiony i kilka innych detali, których gołym okiem nie widać. Trochę to trwało, ale w końcu jest




[jetfan]

Fajnie, że wróciłeś do tego modelu. Super sprawa, czekam na finał.

[MASK]

Tak więc niebawem klejenie. Zostało zaprojektować podwozie, skończyć silnik pod drukarkę 3D i kilka innych detali, ale to już podczas pracy nad modelem

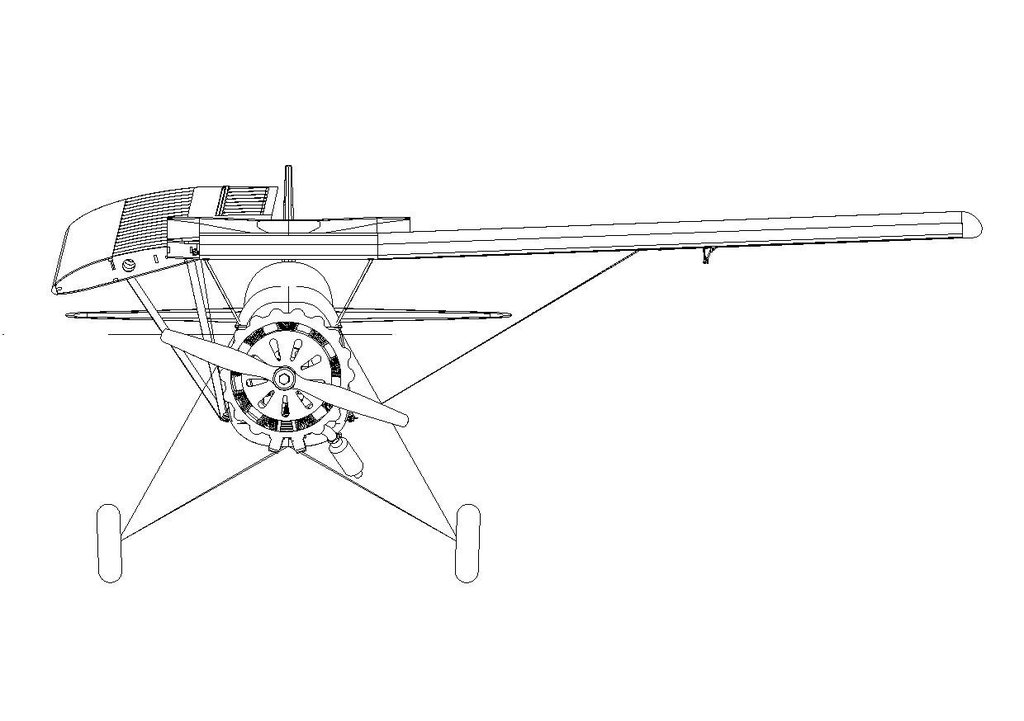

rwd14front.pdf

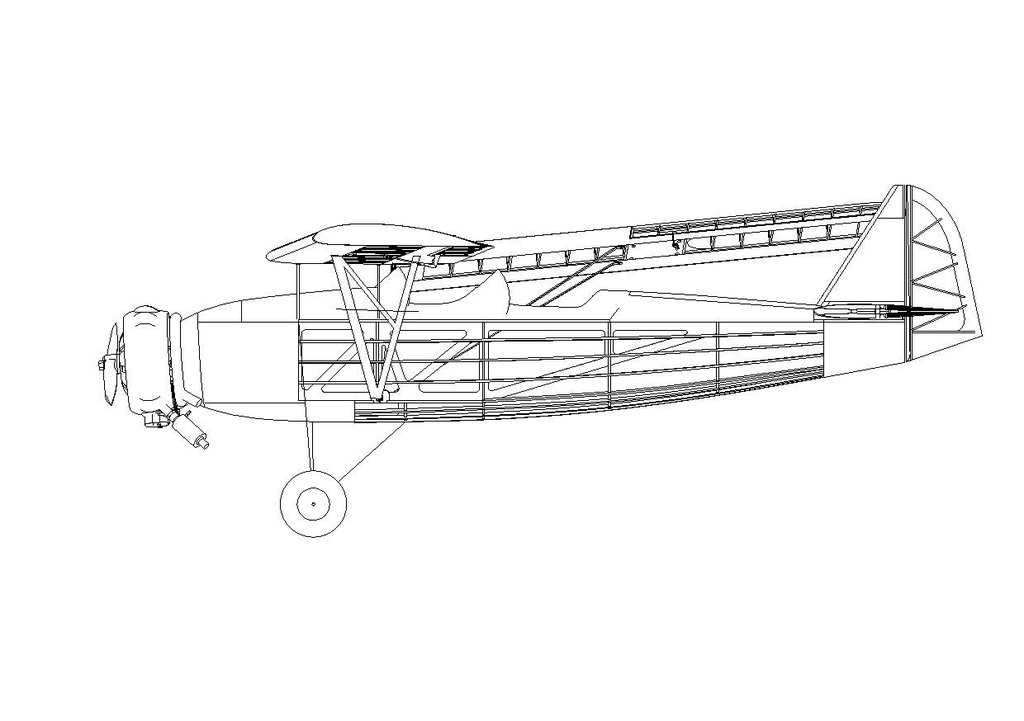

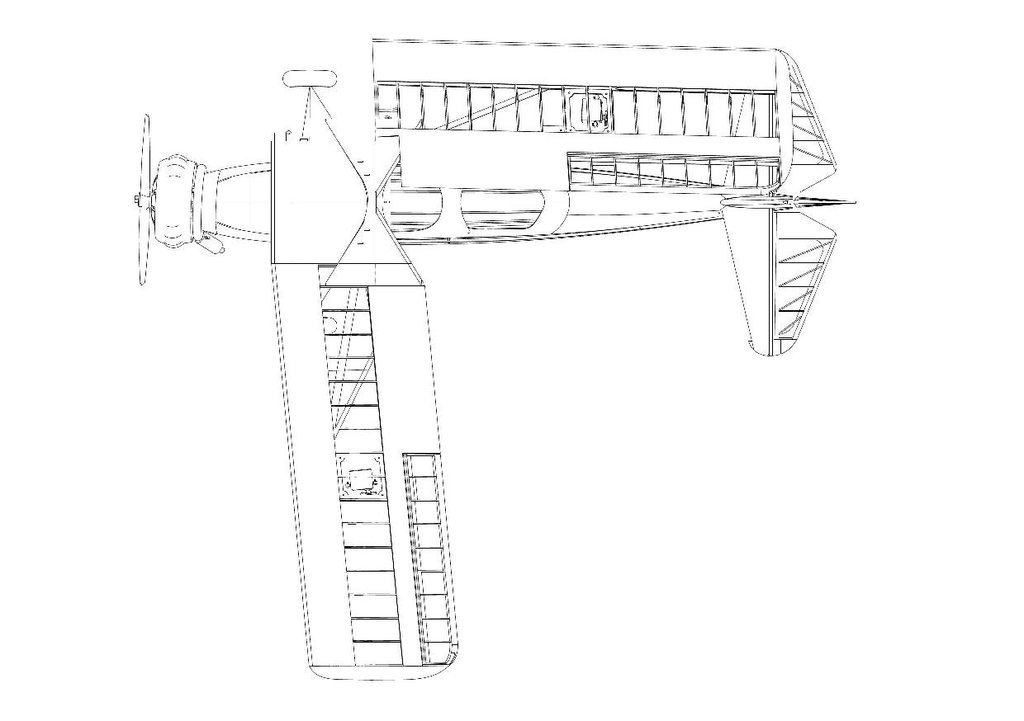

rwd14side.pdf rwd14top.pdf

[Viper]

Ja też obserwuję i dopinguję

[jarek996]

W dniu 17.06.2017 o 07:36, MASK napisał:







W tym kopytku ( tylko pewnie wiekszym ) pieknie by "weszla" ENYA 240 VT !!!    Ile Wilczek musialby miec rozpietosci ( lub jaka skale ) z dwoma takimi ?

[MASK]

W dniu 19.01.2020 o 15:52, jarek996 napisał:



W tym kopytku ( tylko pewnie wiekszym ) pieknie by "weszla" ENYA 240 VT !!!    Ile Wilczek musialby miec rozpietosci ( lub jaka skale ) z dwoma takimi ?

Cholera wie, 2,5-3 m? Niech się ktoś od gigantów wypowie. A co, przymierzasz się Jarku?
:D

[motfil]

W dniu 19.01.2020 o 21:52, jarek996 napisał:

W tym kopytku ( tylko pewnie wiekszym ) pieknie by "weszla" ENYA 240 VT !!!    Ile Wilczek musialby miec rozpietosci ( lub jaka skale ) z dwoma takimi ?

Przy mocy 3,5 KM  to 1:5  2210 mm

[MASK]

5 godzin temu, motfil napisał:

Przy mocy 3,5 KM  to 1:5  2210 mm



Wilk, to dwusilnikowa maszyna, wiec mamy 7 koni do dyspozycji

[jarek996]

14 godzin temu, MASK napisał:

A co, przymierzasz się Jarku?



A przeslesz CD z planami pod laser w wyliczonej skali ?

No i pozostanie upolowac dwa silniki - uzywki ?

To byloby NIEZLE Wilczysko prosze Pana !!!

[motfil]

4 godziny temu, MASK napisał:

Wilk, to dwusilnikowa maszyna, wiec mamy 7 koni do dyspozycji

Tak a w orginale 2 x 420 km . 420/3,5=120 , skala 1:5  to 5 do 3 potęgi = 125 czyli najbliżej do realizmu lotu .

[MASK]



11 godzin temu, jarek996 napisał:



A przeslesz CD z planami pod laser w wyliczonej skali ?

No i pozostanie upolowac dwa silniki - uzywki ?

To byloby NIEZLE Wilczysko prosze Pana !!!

Nie. Bo nie mam ? Póki co projektuje się w skali 1:7 pod Enye 46-53 4C





8 godzin temu, motfil napisał:

Tak a w orginale 2 x 420 km . 420/3,5=120 , skala 1:5  to 5 do 3 potęgi = 125 czyli najbliżej do realizmu lotu .

Co masz na myśli Tomku pisząc o realizmie lotu?

[jarek996]

8 godzin temu, MASK napisał:

Nie. Bo nie mam ? Póki co projektuje się w skali 1:7 pod Enye 46-53 4C



Tez dobra alternatywa na poczatek ! Jak wiesz , mam dwie takowe ( nawet lewa i prawa ) w PRAWIE ukonczonym UGLY TWINie . One maja przeskoczyc pozniej do SKYROCKETa , ale jak cos sie nie uda ( mam na mysli jakies ladowanie ? ) , to beda pieknie pasowaly do WILCZYSKA !

[motfil]

10 godzin temu, MASK napisał:

Co masz na myśli Tomku pisząc o realizmie lotu?

W makietach oprócz wierności odtworzenia samolotu oceniany jest też realizm lotu czyli żeby model zachowywał się w powietrzu jak pierwowzór  .Takie przeliczniki stosował i opisał w książce Miniaturowe Lotnictwo W Schier .

[merlin71]

Czyli model w skali 1:5 powinien mieć dwa 125-konne silniki ?!!!

Bo nie kumam...

[motfil]

14 minut temu, merlin71 napisał:

Czyli model w skali 1:5 powinien mieć dwa 125-konne silniki ?!!!

Moc orginału podzielona przez skalę do trzeciej potęgi , jak dla Wilka 1:5 to 420 /125=3,36  . .

[MASK]

3 godziny temu, motfil napisał:

W makietach oprócz wierności odtworzenia samolotu oceniany jest też realizm lotu czyli żeby model zachowywał się w powietrzu jak pierwowzór  .Takie przeliczniki stosował i opisał w książce Miniaturowe Lotnictwo W Schier .



Wylicz mi jeszcze masę modelu Tomku

[motfil]

2 godziny temu, MASK napisał:

Wylicz mi jeszcze masę modelu Tomku

Masę liczy się tak jak moc do trzeciej potęgi (trzy wymiary), w tym wypadku wychodzi około 17 kg i tu jest zachowany stosunek mocy masy i powierzchni (jest też realny lot modelu obciążenie ok 200 g/dm) ale ja bym przyjął obciążenie powierzchni płata 120-150 g na dm kw i wtedy przy powierzchni 81,6 dm (tu się liczy skala do kwadratu) dałoby 9,8-12,5 kg .Jest to realna waga do uzyskania przy modelu dwu silnikowym z chowanym podwoziem .  Należy też pamiętać że "Wilk miał silniki małej mocy i stosunek mocy do masy jest słaby .

[MASK]

10 godzin temu, motfil napisał:

Masę liczy się tak jak moc do trzeciej potęgi (trzy wymiary), w tym wypadku wychodzi około 17 kg i tu jest zachowany stosunek mocy masy i powierzchni (jest też realny lot modelu obciążenie ok 200 g/dm) ale ja bym przyjął obciążenie powierzchni płata 120-150 g na dm kw i wtedy przy powierzchni 81,6 dm (tu się liczy skala do kwadratu) dałoby 9,8-12,5 kg .Jest to realna waga do uzyskania przy modelu dwu silnikowym z chowanym podwoziem .  Należy też pamiętać że "Wilk miał silniki małej mocy i stosunek mocy do masy jest słaby .

Dodam, że 17 kg wychodzi po przeliczeniu masy własnej samolotu, ale samoloty nie latają bez paliwa, ładunku i załogi  Tak więc, po obliczeniu masy modelu z masy startowej wychodzi 22,4 kg, a obciążenie powierzchni nośnej 275 g/dm.kw!
Bardzo się cieszę Tomku, że urealniłeś masę modelu i założyłeś połowę tego, co wychodzi z prostego skalowania  Jednak pogrzebaliśmy realizm lotu. Mamy nadwyżkę mocy w postaci mniej więcej jednego silnika ?

Co robimy?

[motfil]



9 godzin temu, MASK napisał:

Mamy nadwyżkę mocy w postaci mniej więcej jednego silnika ?

A skąd ten silnik ?Jeśli chodzi o masę to ja założyłem masę własną ale i moc nominalną.Samolot nie zawsze lata max zatankowany i  podwieszony bombami .Napisałem też że samolot miał słabe silniki i dlatego trzeba iść na jakiś kompromis .

[mecenas]

Marcin, nic nie jest pogrzebane. Realizm lotu uzyskuje się się poprzez odpowiednią prędkość modelu i płynność lotu. Po to masz drążek gazu w radiu by dostosować prędkość.

Taka moc jest Ci potrzebna w figurach pionowych jak immelman czy pętla. Zobacz jak długo np, taki JAK-3 wykonuje pętlę (od 2:50 do 3:15)



Czyli 25 s! i teraz zrób to samo modelem i będziesz miał  prawdziwy realizm lotu. Podpowiem że przy wejściu w figurę prędkość to 270mil/h, w szczycie ok 100mil/h.

. To tylko przykład. Chodzi mi o to, że potrzebujesz sporo mocy, aby tak długo ciągnąć do góry do szczytu pętli. Teraz te prędkości,  430km/h i 160 km/h, podziel to przez skalę np. 5 i wychodzi 86 i 32 km/h! . Na tym polega  cała trudność w realiźmie.



Co do Wilka, - mam zaprojektowanego po laser w skali 1:3.8 (2.85m), napęd 2x GF60i2 i wcale nie uważam że będzie za dużo mocy.
