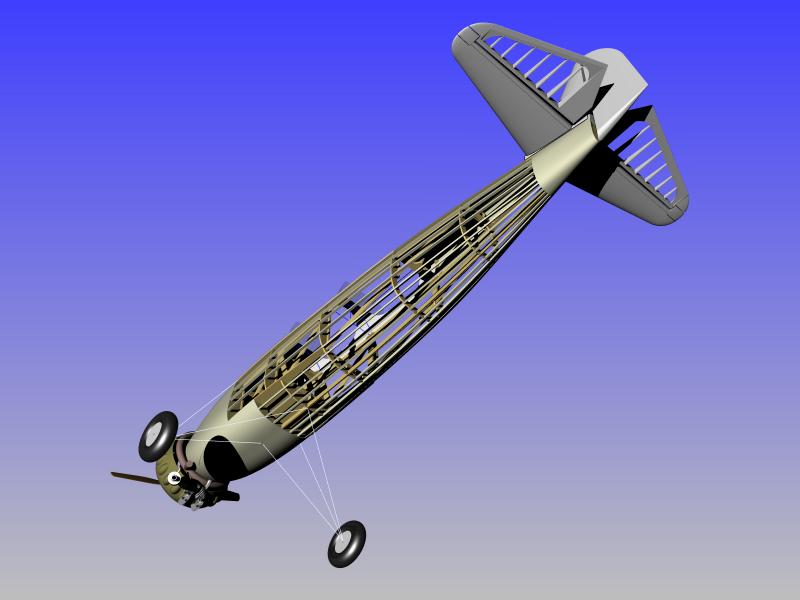

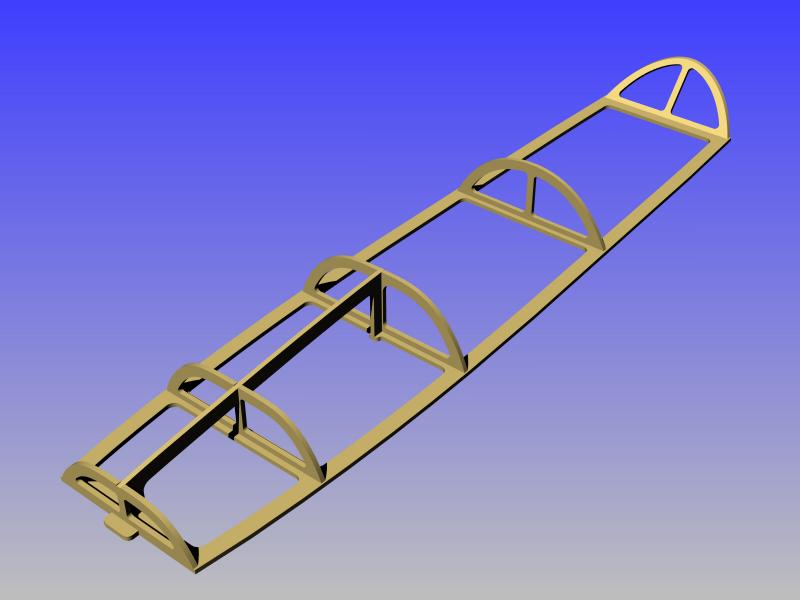

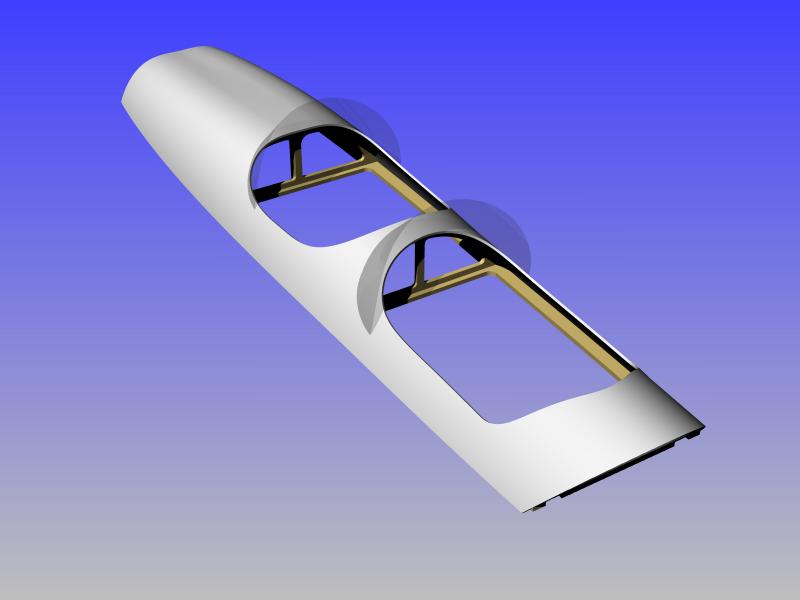

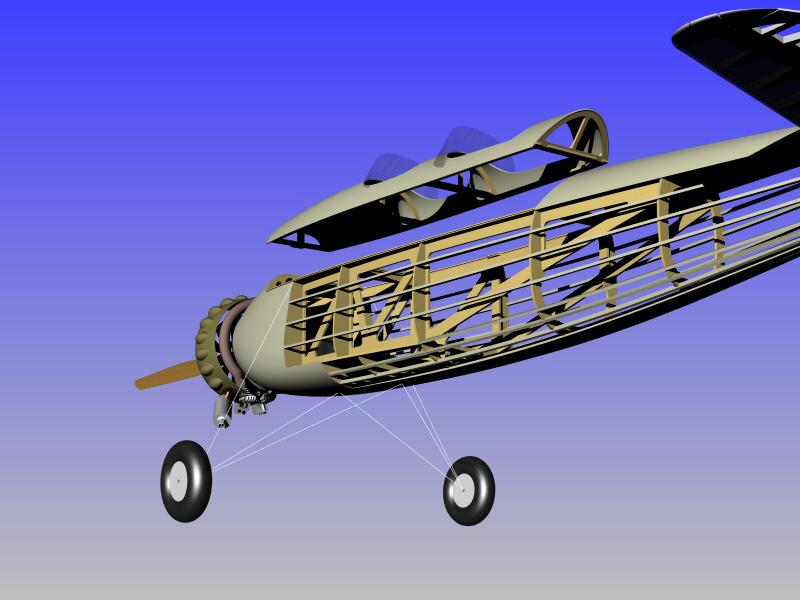

Dzięki Piotrze za uwagi. Mówiąc w skrócie oba modele są zbudowane na ramie i to ona przenosi główne siły, a poszycie pełni funkcję jedynie profilującą.

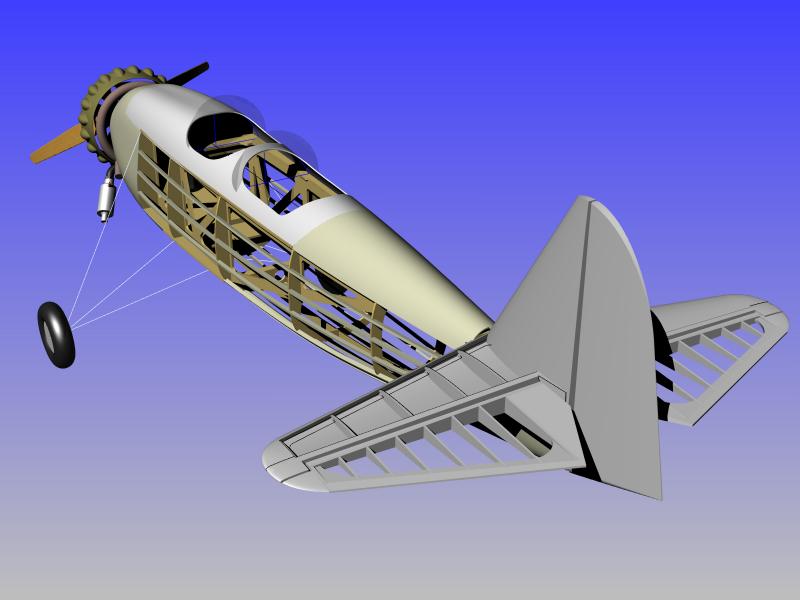

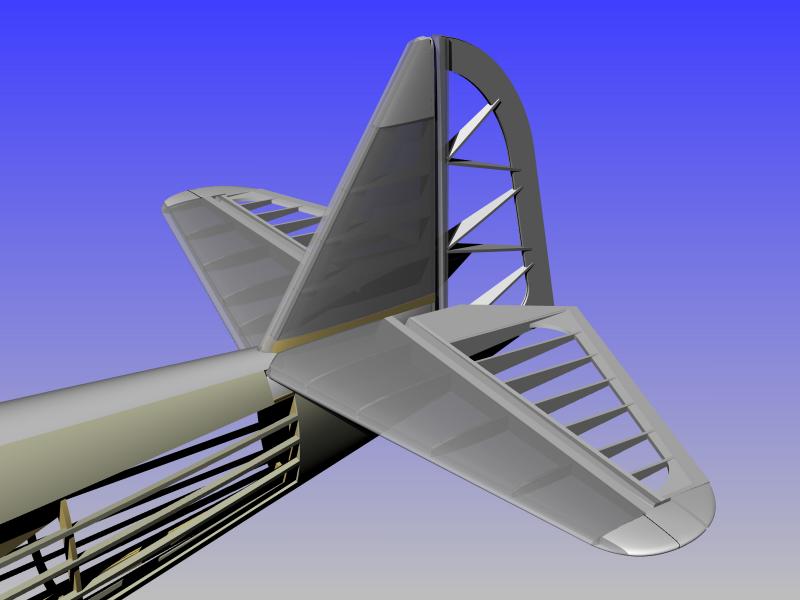

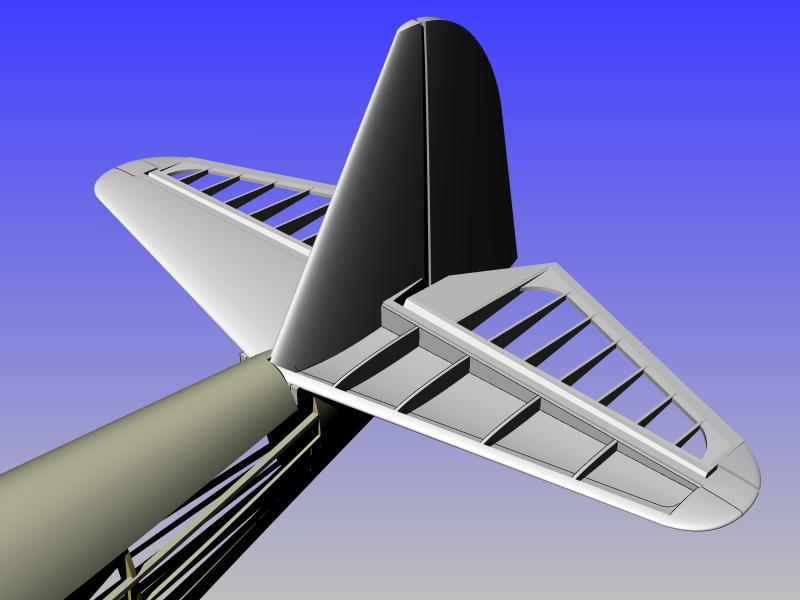

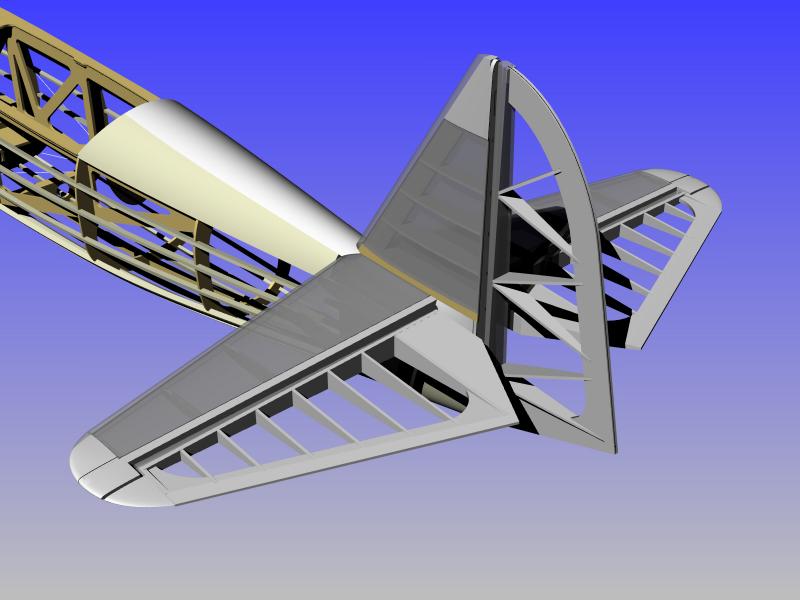

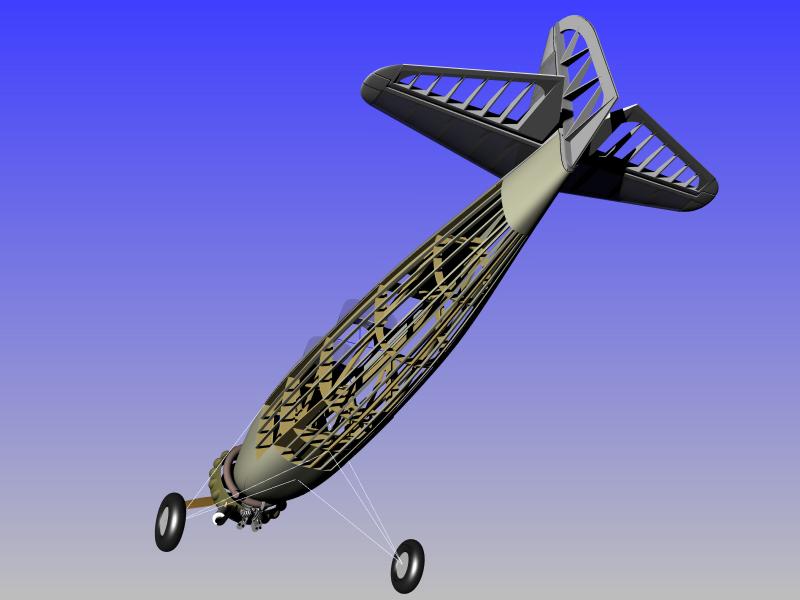

Miał być silnik, jest statecznik. No cóż tylko krowa zdania nie zmienia :)














Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to
  • 3 tygodnie później...
  • 2 tygodnie później...

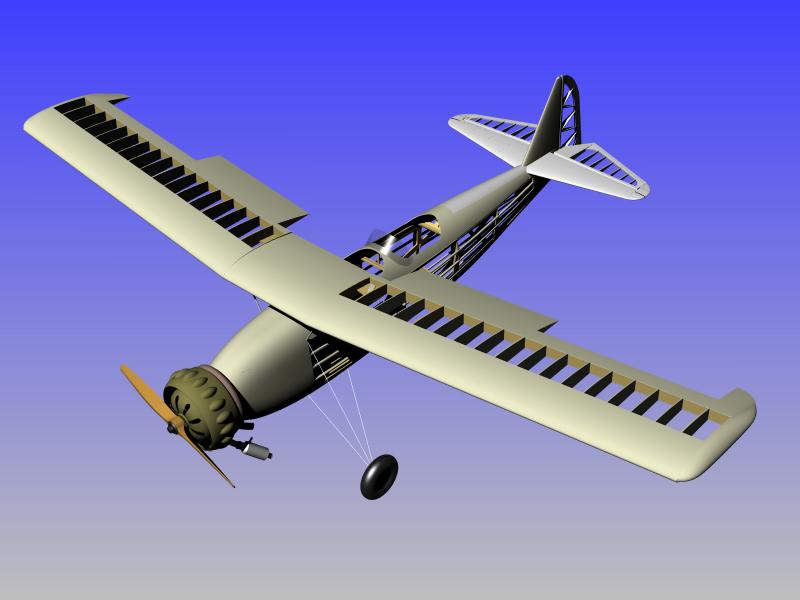

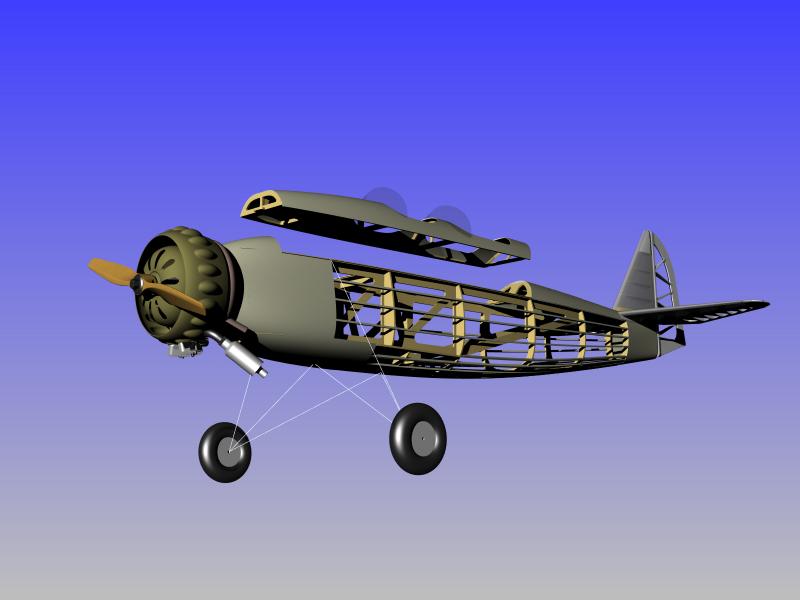

Coraz fajniej to zaczyna wyglądać, szkoda tylko że model będzie taki "mały" ;) .

Może tak 1:4? :P , zwłaszcza że planujesz składane skrzydła.

Dla całej "logistyki" (transport, obsługa) super sprawa, 3 min. i model gotowy do lotu  :D .

Odnośnik do komentarza
Udostępnij na innych stronach

Witam, możesz zdradzić kąty nachylenia tych zawiasów, na których składają się skrzydła?

Pytam, bo buduję RWD 13 i mam z tym mały problem a widzę, że u Ciebie składa się to tak, że nachylenie płata się zmienia.

Odnośnik do komentarza
Udostępnij na innych stronach

Coraz fajniej to zaczyna wyglądać, szkoda tylko że model będzie taki "mały" ;) .

Może tak 1:4? :P , zwłaszcza że planujesz składane skrzydła.

Dla całej "logistyki" (transport, obsługa) super sprawa, 3 min. i model gotowy do lotu  :D .



1:4? Musiałbym przyczepkę kupić. Na razie wolę "plankton" :lol:





Witam możesz zdradzić kąty nachylenia tych zawiasów na których składają się skrzydła .

Pytam bo buduję RWD 13 i mam z tym mały problem , a widzę że u ciebie składa się to tak że nachylenie płata się zmienia .

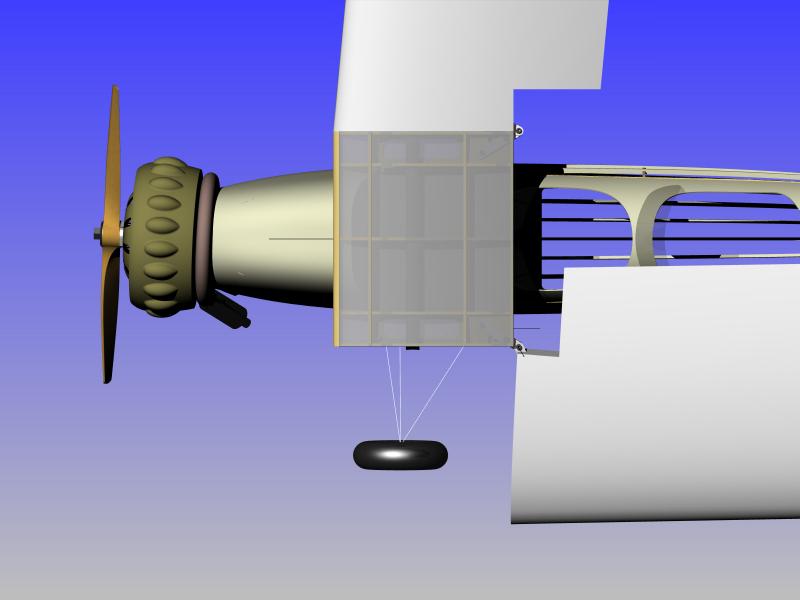

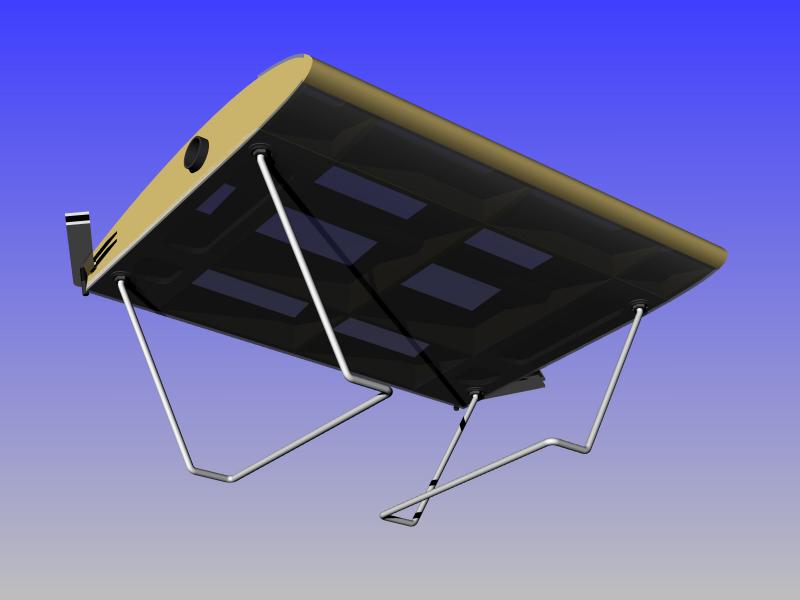

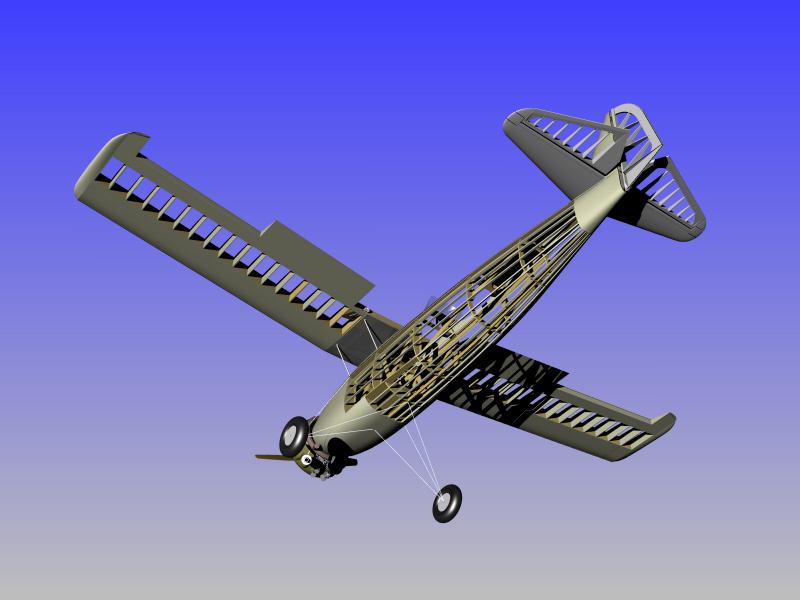

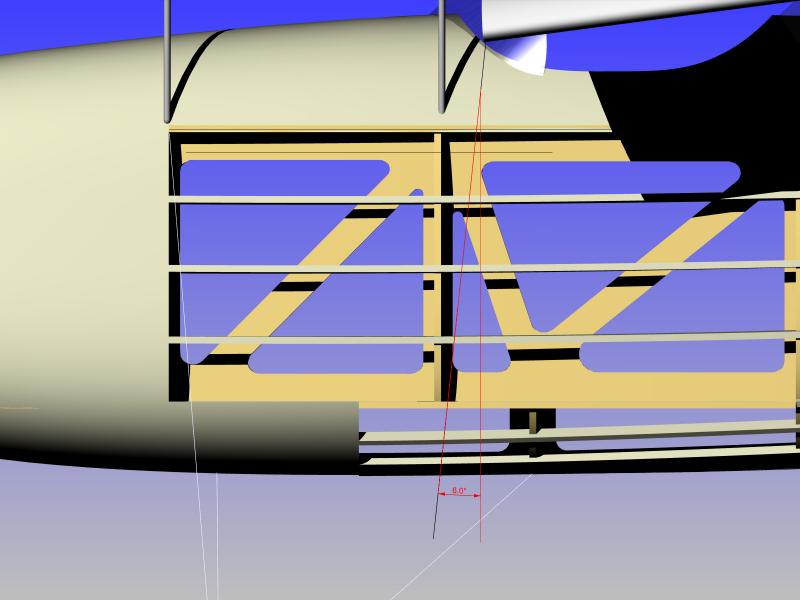

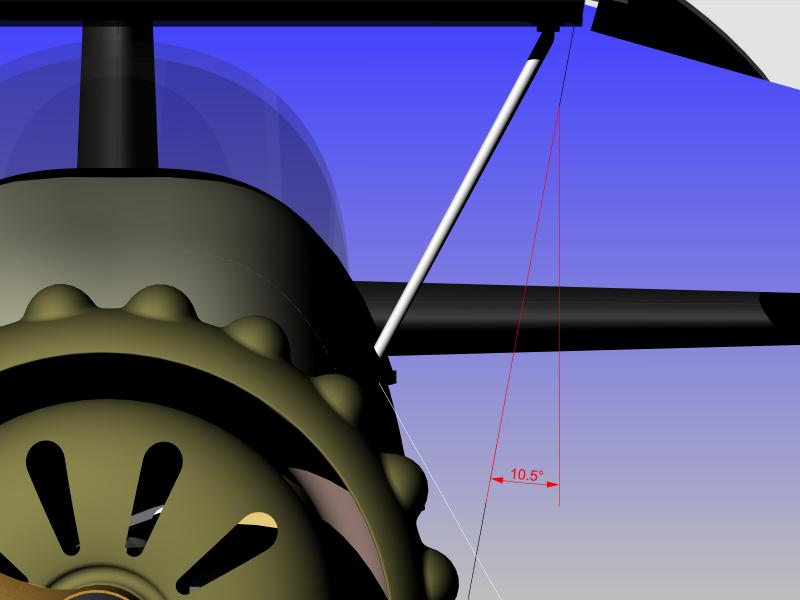

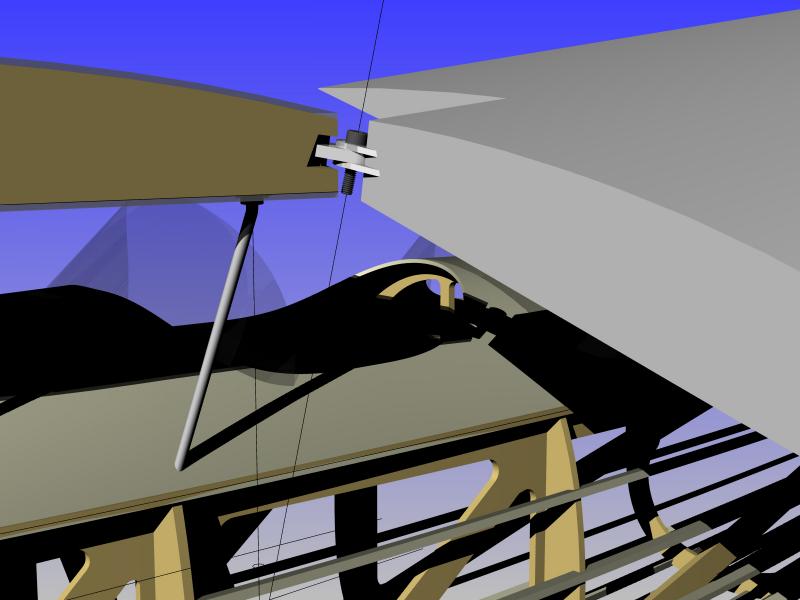

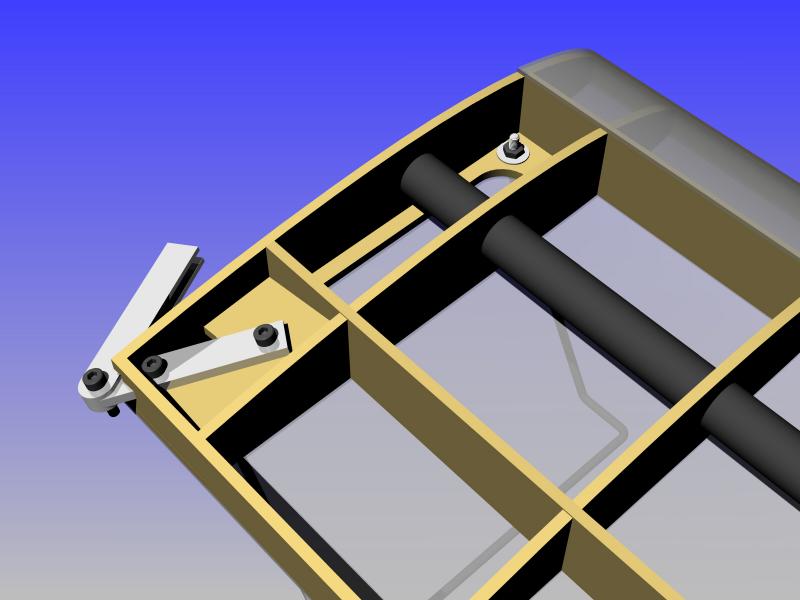

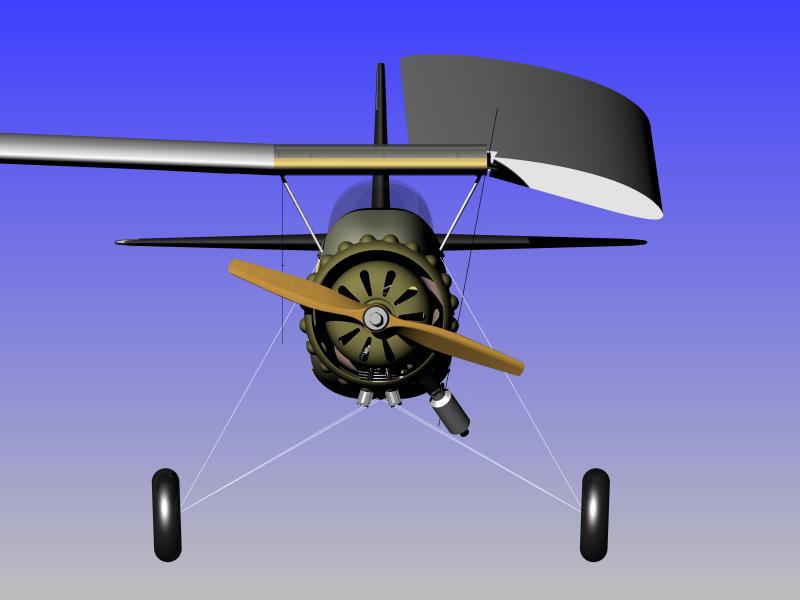

Oś obrotu poprowadziłem przez dolne mocowanie zastrzału (jeszcze nie narysowane) i to załatwiło sprawę. W widoku z przodu oś jest nachylona pod kątem 10,5 stopnia, a z boku 6 stopni. Zawiasy są umieszczone oczywiście na płaszczyźnie prostopadłej do osi.

BTW szkoda, że usunąłeś swoją relację, zaglądałem tam dość regularnie :(





Odnośnik do komentarza
Udostępnij na innych stronach

Świetna robota! Fajnie się ogląda takie obrazki. Żeby tak w realu już model powstawał było by jeszcze lepiej!

Ale ogólnie jestem pod wrażeniem i widzę że będzie to równie porządna i dopracowana konstrukcja jak P-11. Gratulacje!

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Świetna robota! Fajnie się ogląda takie obrazki. Żeby tak w realu już model powstawał było by jeszcze lepiej!

Ale ogólnie jestem pod wrażeniem i widzę że będzie to równie porządna i dopracowana konstrukcja jak P-11. Gratulacje!



Bardzo dziękuję :)

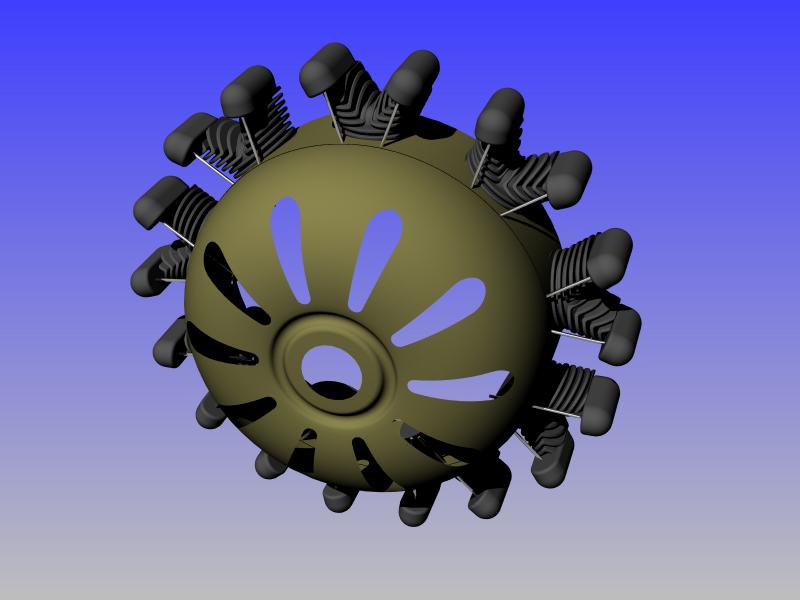

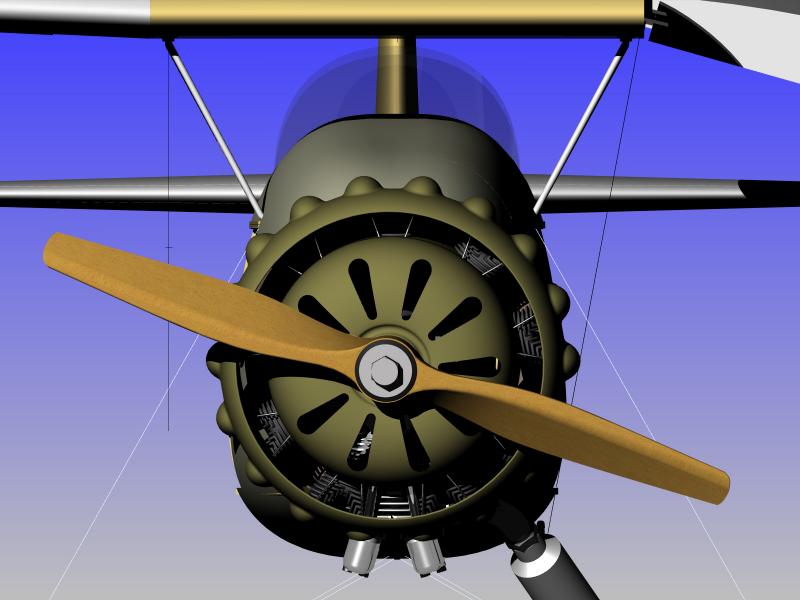

W realu pierwsze drobne prace, a raczej przygotowania już ruszyły, ale na razie nie ma co pokazywać. Tymczasem dawno zapowiadana makieta silnika. Na razie cylindry, pozostało wymyślić jak to wszystko zamocować.





Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

Fajny projekt. Sam zacząłem jakiś czas temu rysować Czaplę w skali 1:3,3 :] Niestety jeszcze nie ruszyłem z budową i pewnie jeszcze tak prędko nie ruszę. Widzę, że bazujesz na rysunkach z planów modelarskich, mają one trochę błędów, ale cóż.. nic lepszego nie ma, poza tą garstką fotografii i to głównie zniszczonych samolotów. Moim zdaniem największym mankamentem tych planów jest błędnie narysowany przód kadłuba - geometria. Na fotografiach wygląda to zupełnie inaczej. Powodzenia w projekcie i budowie. Część wiedzy z tego tematu na pewno i mi się przyda:)

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Fajny projekt. Sam zacząłem jakiś czas temu rysować Czaplę w skali 1:3,3 :] Niestety jeszcze nie ruszyłem z budową i pewnie jeszcze tak prędko nie ruszę. Widzę, że bazujesz na rysunkach z planów modelarskich, mają one trochę błędów, ale cóż.. nic lepszego nie ma, poza tą garstką fotografii i to głównie zniszczonych samolotów. Moim zdaniem największym mankamentem tych planów jest błędnie narysowany przód kadłuba - geometria. Na fotografiach wygląda to zupełnie inaczej. Powodzenia w projekcie i budowie. Część wiedzy z tego tematu na pewno i mi się przyda:)



Faktycznie, dokumentacji brakuje. Można tylko improwizować i porównywać do zachowanych fotografii. Ale model ma mieć cechy mojej "jedenastki", czyli być raczej prosty w budowie i przyjemny w lataniu :)

Niestety prace się ślimaczą z powodu obiektywnych trudności i braku motywacji.

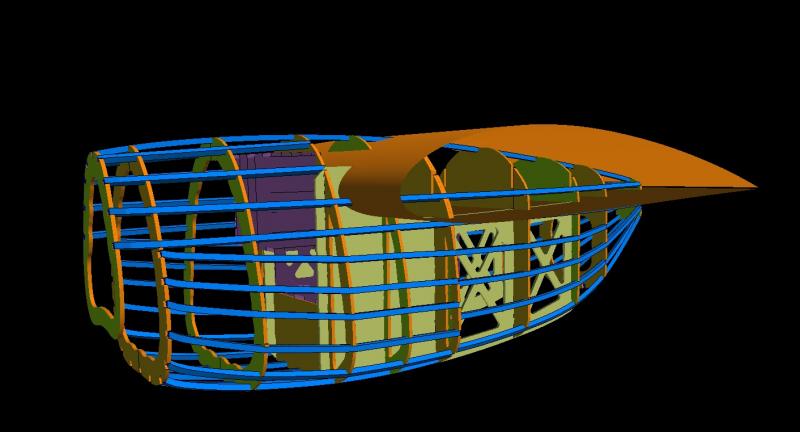

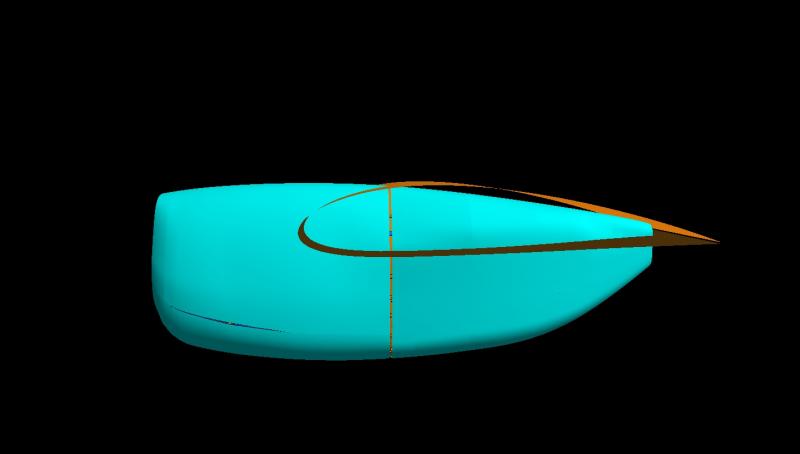

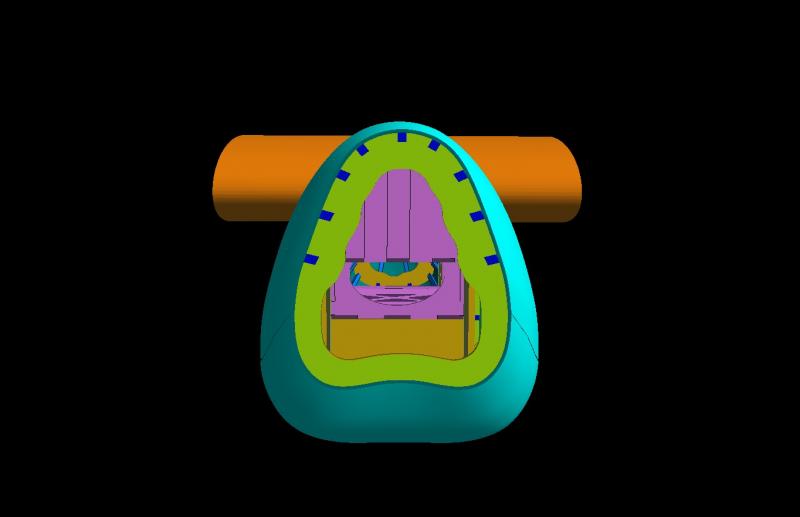

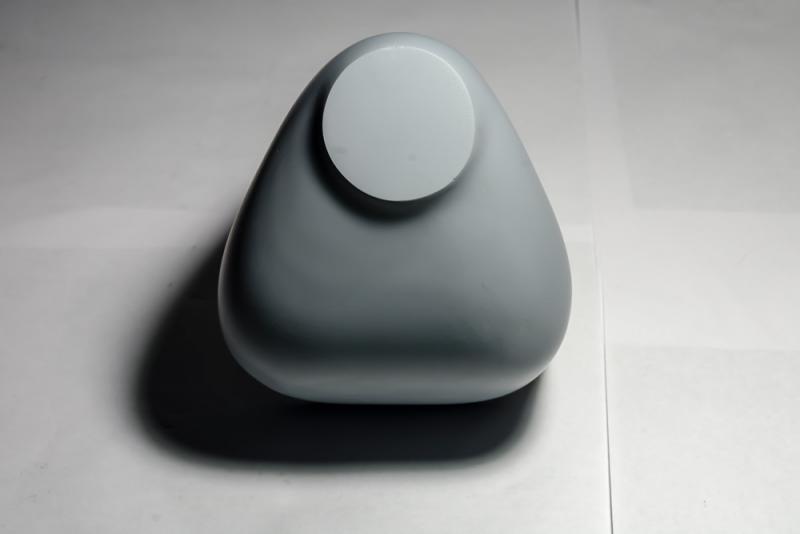

W międzyczasie powstało kopytko. Ktoś zgadnie do czego?




Odnośnik do komentarza
Udostępnij na innych stronach

przydało by się jakieś wykrzyżowanie w tym skrzydle, albo choć cześć poszycia przeciągnięta przez całą szerokość przy kadłubie i na końcu

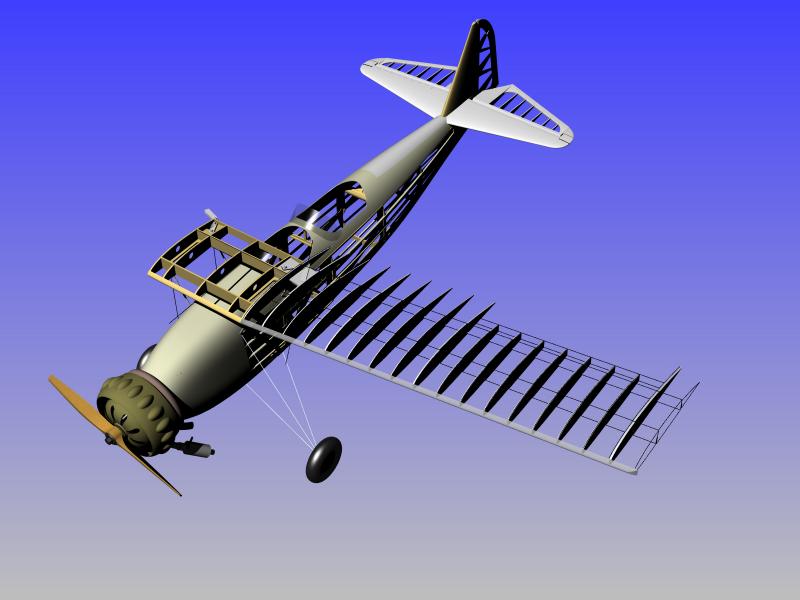

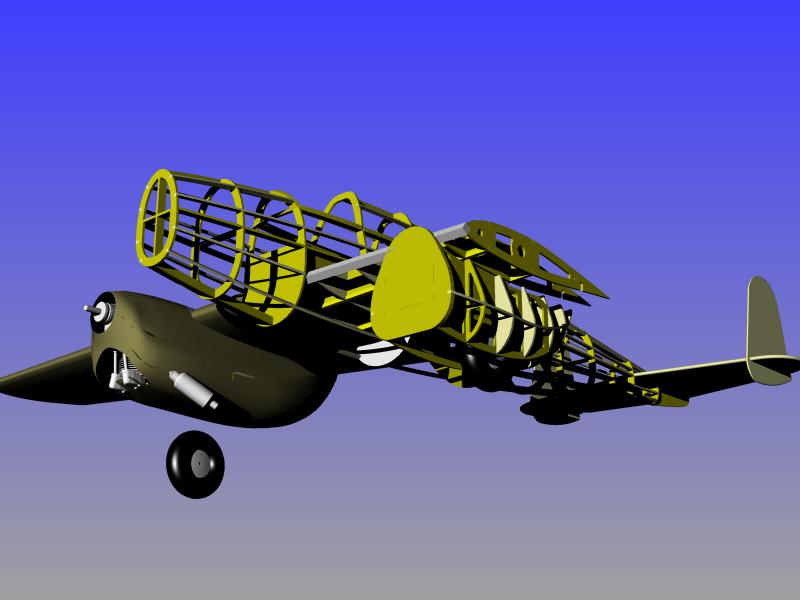

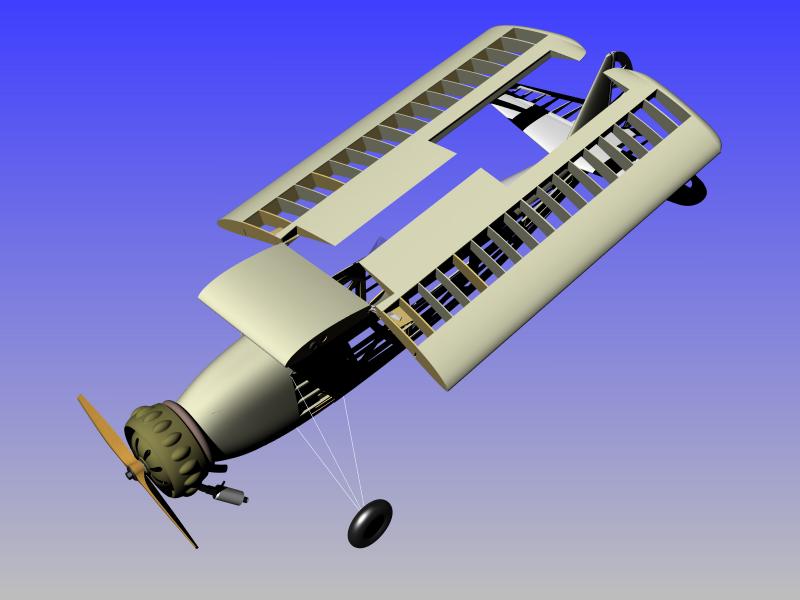

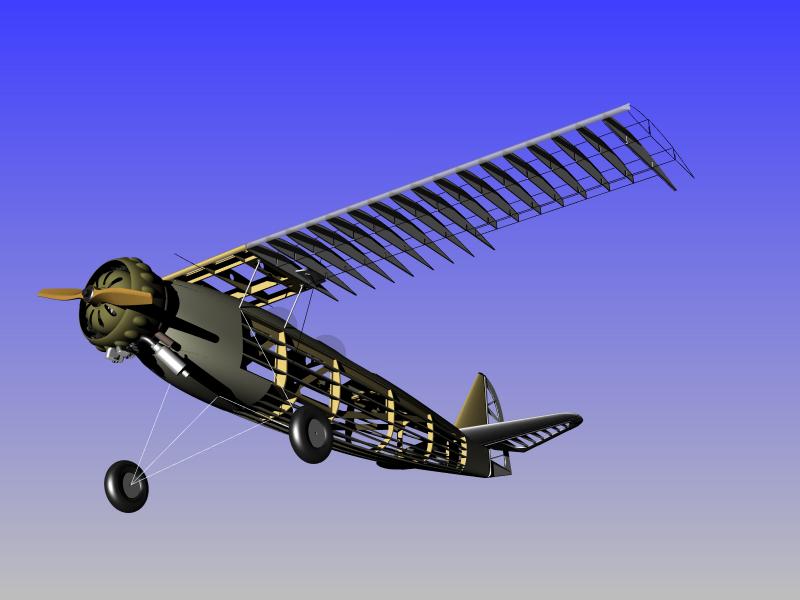

To dopiero początek pracy przy skrzydłach :)

Pełne poszycie będzie między pierwszym a drugim żebrem przy baldachimie, ale tylko na dole. Co masz na myśli pisząc o "wykrzyżowaniach", możesz to naszkicować?

Odnośnik do komentarza
Udostępnij na innych stronach

miałem na myśli sztywność wzdłużną skrzydła, na tym co pokazałeś krawędź natarcia z krawędzią spływu jest tylko połączona żeberkami, jeżeli przy kadłubie bedzie na kawałek poszycia i przy wing tipie drugi kawałek to już jakąś sztywność zapewni. ten sam efekt można uzyskać dodając element ukośny pomiedzy żebrami.

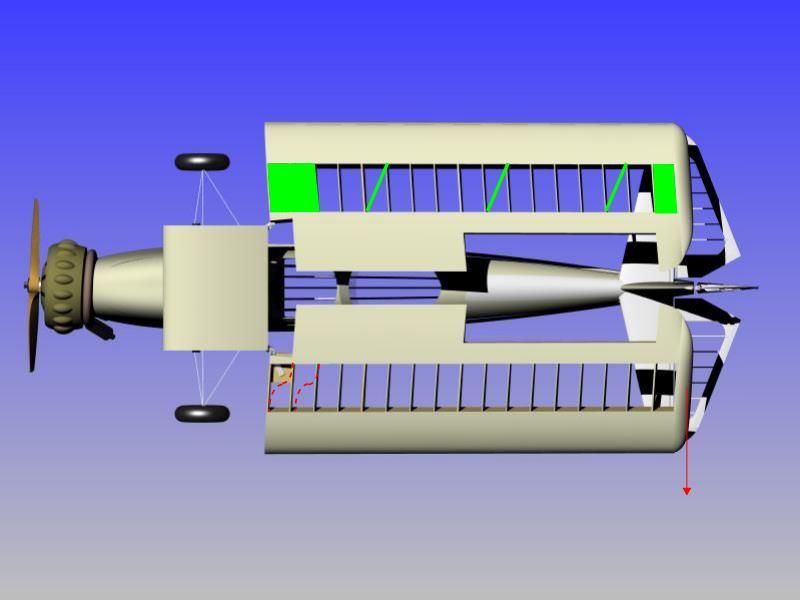

na czerwono "wizja" pracy a na zielono w sumie 2 rozwiązania (pełne poszycie oraz wykrzyżowania)
