Zlin Z-37 Cmelak


robloz
 Share

Recommended Posts

Na warsztat trafiła nowa makieta. 'Trzmiel" będzie w takim malowaniu






Rozpiętość 230cm. waga - jak najmniejsza  :D

Napęd na dzisiaj to ASP 120 4T, ale to się okaże jak będzie wiadomo co do wagi końcowej.

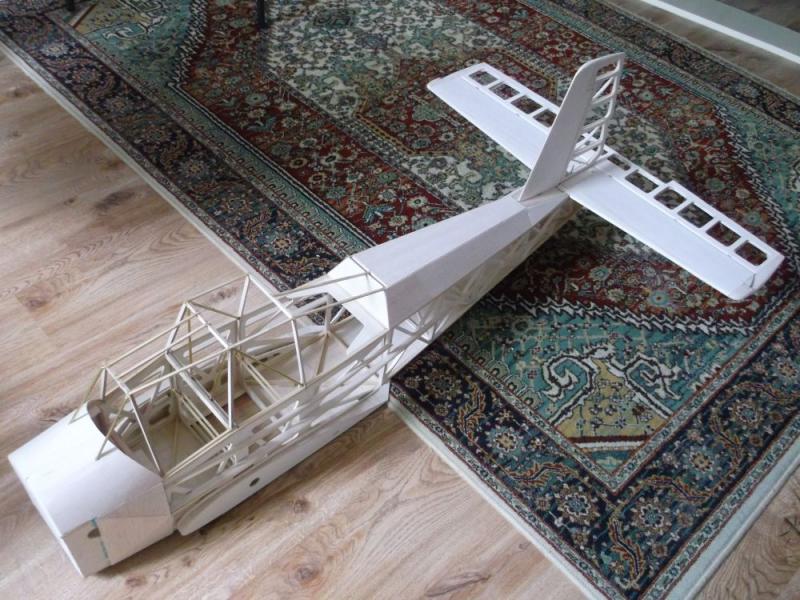

Na dzień dzisiejszy prace na takim etapie.

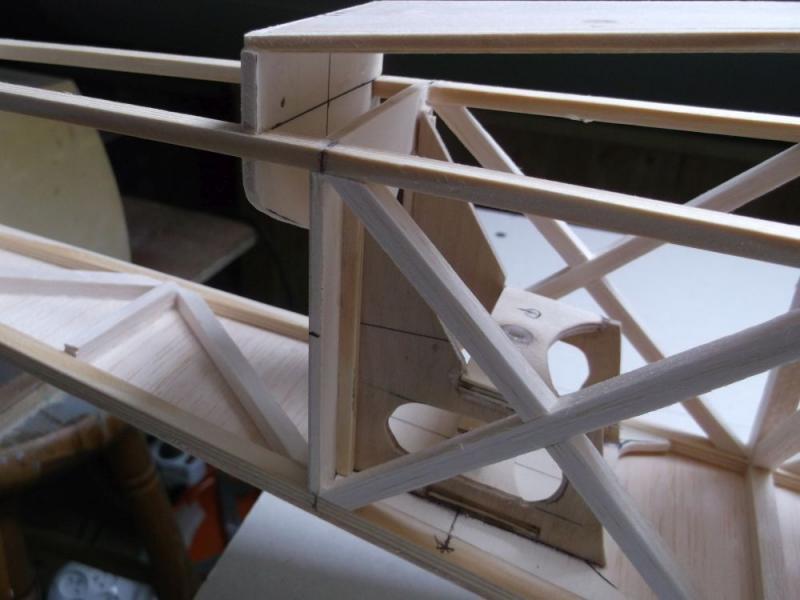

I tu mam następujący problem. Plany są powiększone i trochę zmienione konstrukcyjnie. Docelowo ma być pokryty koveralem, tylko czy ta konstrukcja nie jest za słaba? Dojdą jeszcze listwy profilujące kadłub, garb to balsa 1.5 mm. a dół 2 mm.

Środek do sklejka 4mm + listwy sosnowe 7x6 mm.

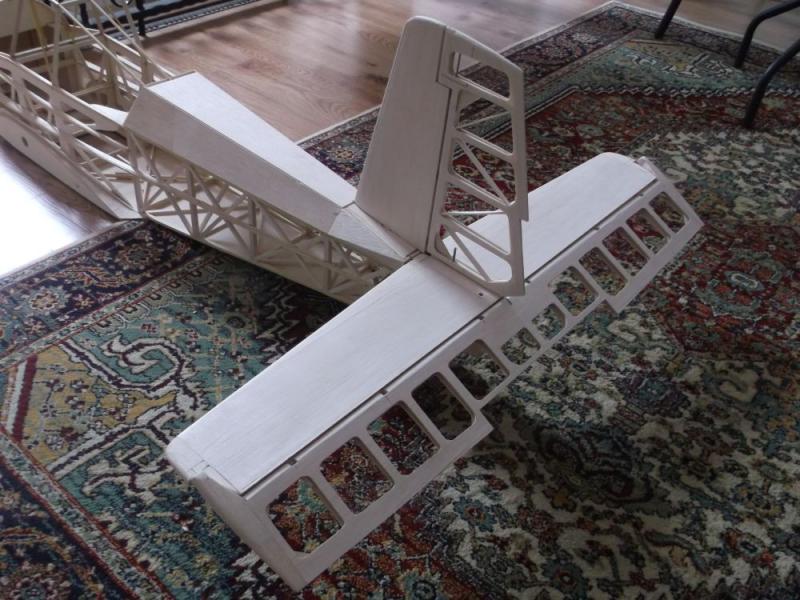

Tył jeszcze będzie wzmocniony, ale dopiero po zabudowie koła i napędu steru wysokości.

Link to comment
Share on other sites

Wydaje mi się że może być trochę zbyt słaba. Ten fragment ogona ze zdjęcia pokryj sklejką 1,5 mm. Masy jakoś tragicznie nie doda, za to wytrzymałość wzrośnie znacząco. Oczywiście sklejką lotniczą.

Link to comment
Share on other sites

  • 1 month later...

Wracamy po krótkiej przerwie.
Doszło mocowanie podwozia tylnego, będzie ono sprzężone ze sterem kierunku.

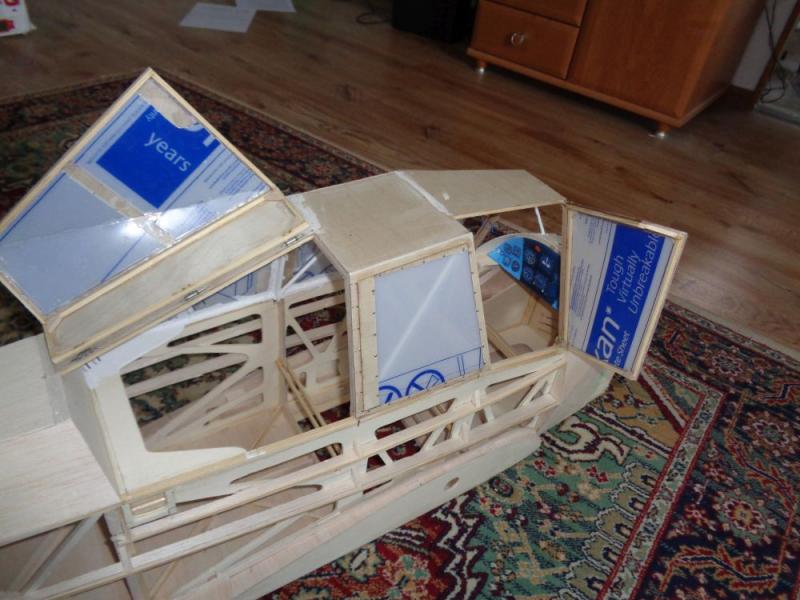

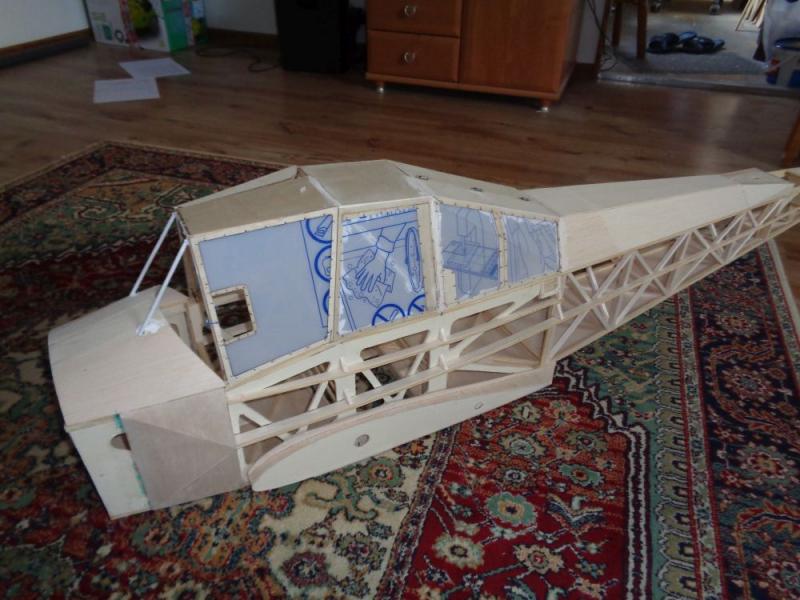

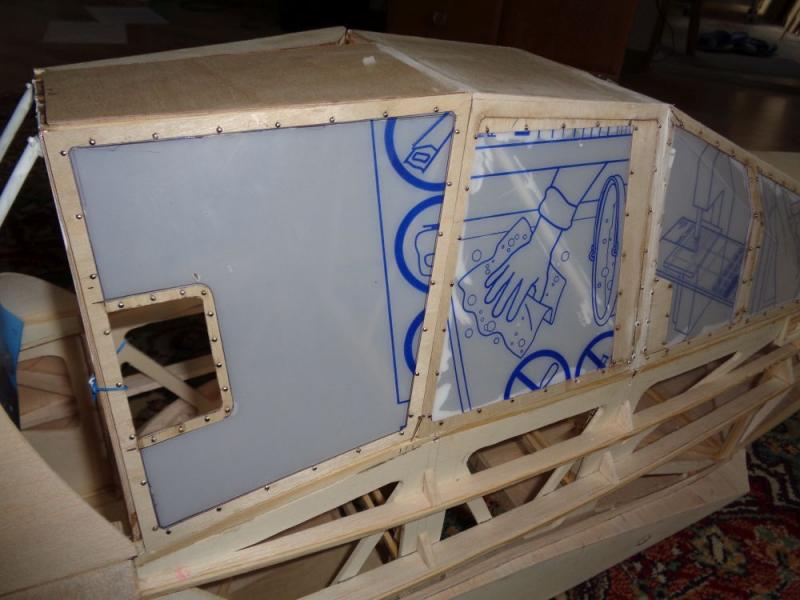

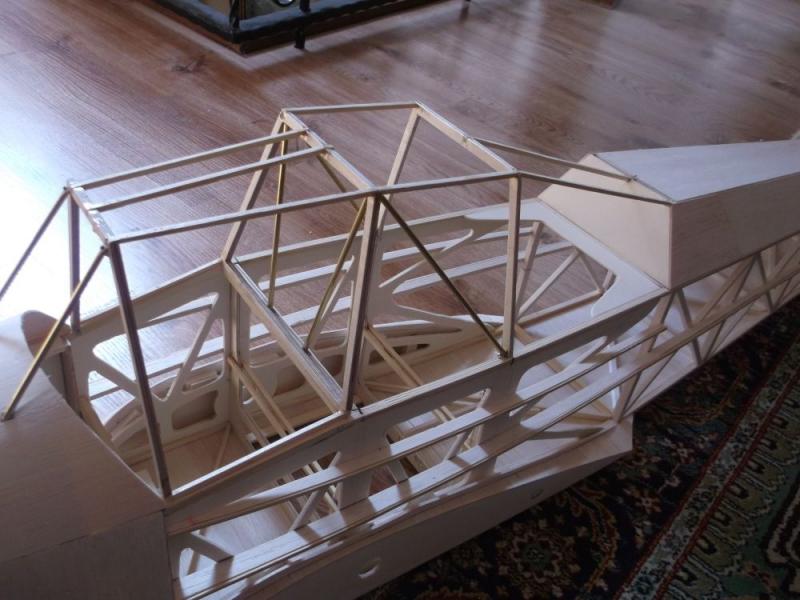

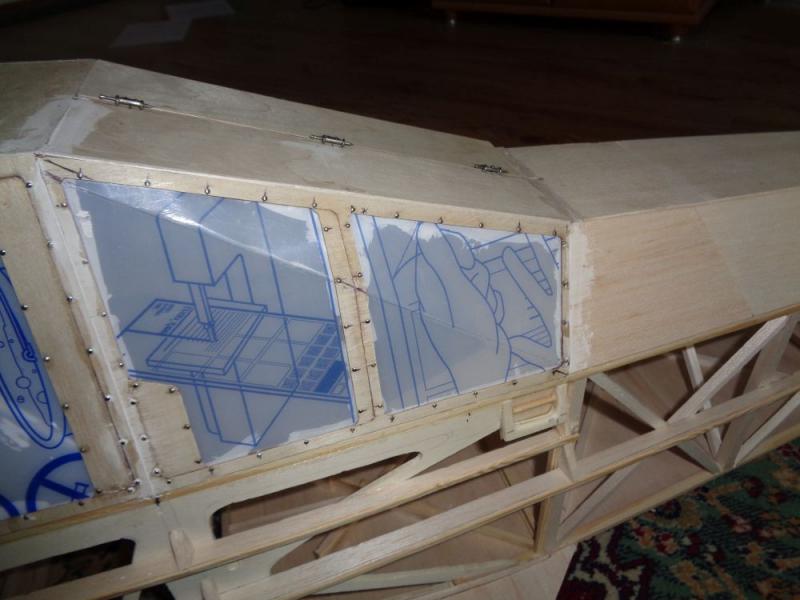

Dalsze prace: klata kabiny, całość będzie oklejona sklejką 0.8mm .

Doszło też oprofilowanie przodu i listwy nadające kadłubowi odpowiedni profil.








Waga 980g.

  • Upvote 2
Link to comment
Share on other sites

Nie wiem dlaczego , ale tylko u Ciebie na rysunkach mój Avast wykrywa marvela (wirusa), związku z tym w żadnym twoim poście nie mogę oglądać fotek.

Może to tylko błąd u mnie , a może przeskanuj sobie na wszelki wypadek swój komputer.

Link to comment
Share on other sites

Temat już był poruszany przy innej mojej relacji. Problem leży po stronie serwera na którym mam fotki. Muszę gdzie indziej je zamieszczać, tylko gdzie żeby nie zniknęły.

Link to comment
Share on other sites

  • 3 weeks later...
  • 4 months later...

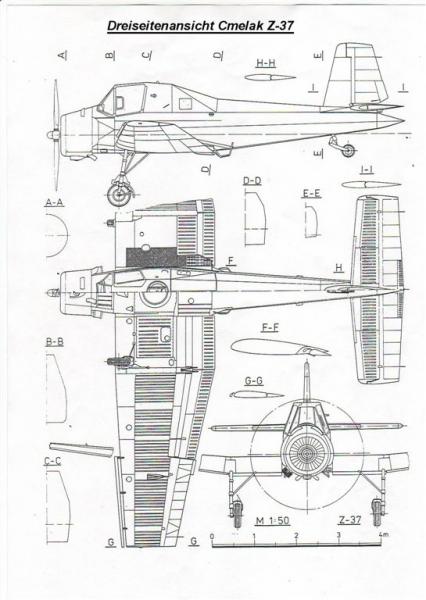

Robert- oba rysunki wyglądają, jakby pochodziły z czechosłowackich czasopism Modelara (ten pierwszy), drugi to już wręcz na pewno z Letectvi+Kosmonautika. W pierwszym oczywiście mylący jest nagłówek po niemiecku, ale chyba ściślej byłoby "po enerdowsku"- enerdowcy w swoim Flug Revue (tu mogłem pomylić coś z tytułem, choć i to czasopismo przez czas jakiś prenumerowałem, bo te czeskie to przez wiele lat)- robili przedruki bez żenady, ale to wszyscy właściwie.

Link to comment
Share on other sites

  • 1 month later...

Po krótkiej przerwie wracam do budowy. Nastąpiła mała zmiana projektu. Model będzie w dwóch wersjach rolniczych.
Będzie z oprzyrządowaniem do oprysku lub zrzutu środka, w zależności czy start z trawy czy betonu.






Muszę rozwiązać mały problem.
O ile zrzut środka to nie problem to jak rozwiązać rozpylenie środka przez te rurki?
Nie chciałbym stosować jakiejś pompki bo to dodatkowa waga. Poradzono mi aby użyć balonu. Mysle, idąc tym tropem, że można by użyć butli od chowanego pneumatycznie podwozia + jakiś zawór/reduktor.
Metoda grawitacyjna nie wchodzi chyba raczej w grę.
Macie jakieś pomysły?


Link to comment
Share on other sites

  • 3 weeks later...

Jeżeli twój proszek nie będzie się zbrylał/kleił to nadmuch rurką z góry, ssanie podciśnieniem opływu modelu z dołu. Zamiast proszku użyj kaszkę mannę . Efekt taki sam a się nie zbryli.  Widziałem jak to działa i działa.

Link to comment
Share on other sites

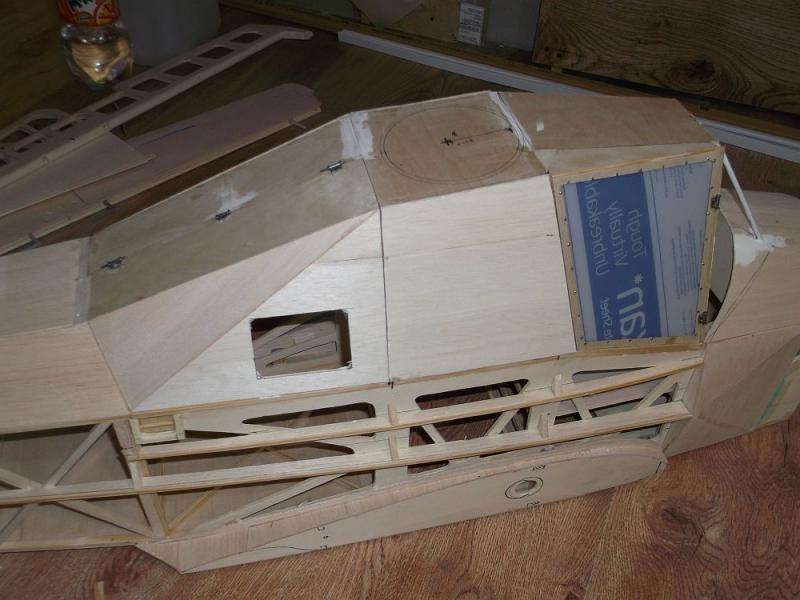

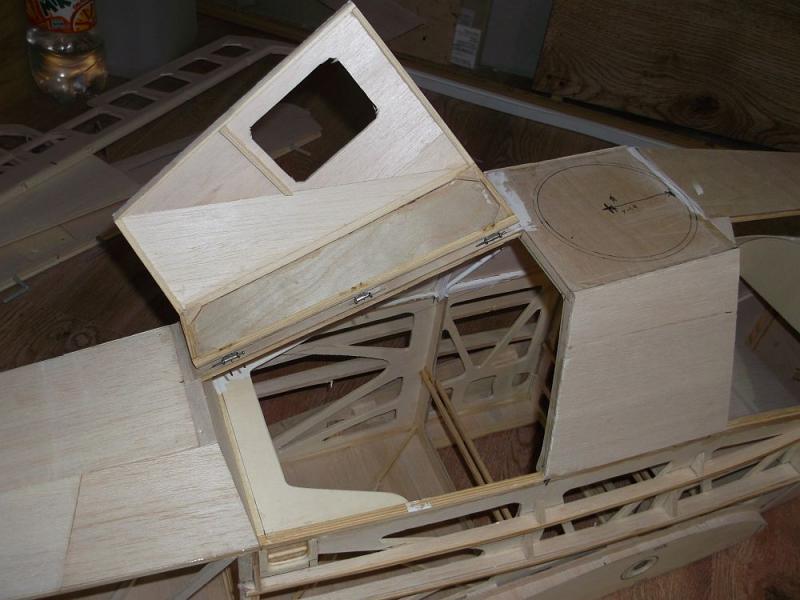

Zmiana wersji zmusiła do przerobienia kabiny, zniknęło tylne oszklenie.

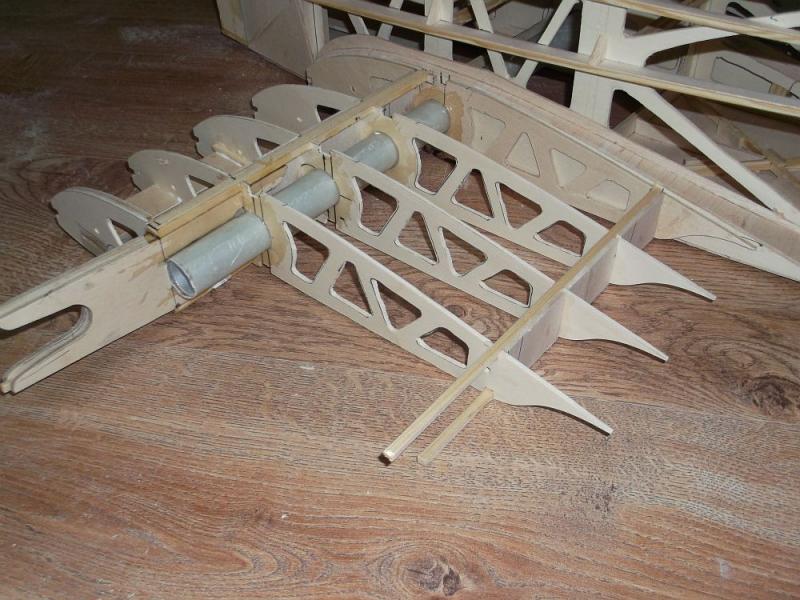

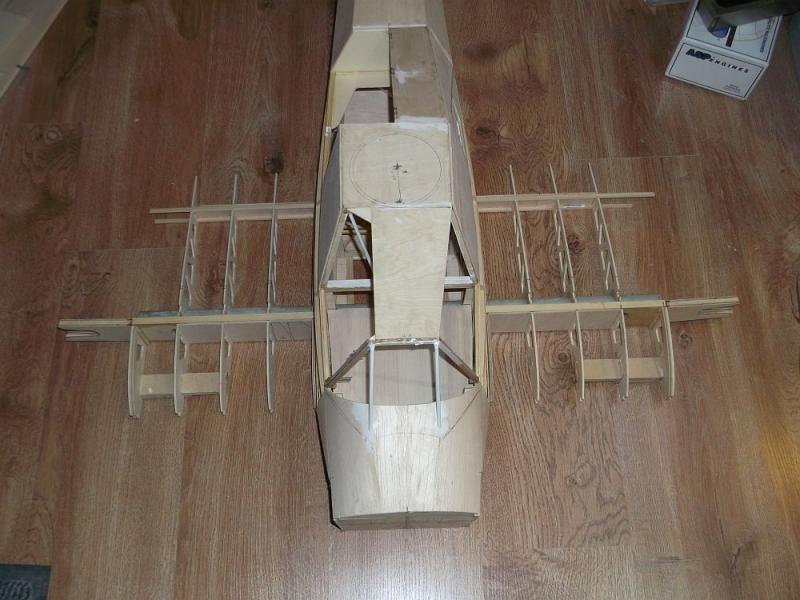

Po wykonaniu laminatowych kieszeni na rurę dżwigara, można już pomału montować skrzydła.

Na początek centropłat.









Niestety szukając dokumentacji trafiłem na wiadomość, że drugi Cmelak, który latał na pokazach w parze z tym co robię, miał wypadek.

Niestety jedna osoba zginęła.






Link to comment
Share on other sites

  • 2 weeks later...
