RELACJA MX2 2200mm, budowa pierwszego modelu konstrukcyjnego

Recommended Posts

Generalnie reż lubię węgiel, dlatego byłem zaskoczony. Wydawało mi się, że sprawdzałem rury o tych samych wymiarach, ale jeszcze raz poszukam.

A jaki papier wykorzystujesz i ile warstw? Czy zwijasz na skos?

Share this post


Link to post
Share on other sites

No i trochę narozrabiałem :)

Jak się okazuje listwa w sterze wysokości jak i w sterze kierunku, ta do której sa przyklejane żeberka powinna być z balsy.

A ja wykonałem tą listwę z sosny , jak się okazało nie może tak być i trzeba listwę sosnową wymienić na balsową.

Więc trzeba było pruć ster wysokości i ster kierunku.

Udało sie je rozebrać bez strat, wszystkie żeberka są nienaruszone i nic nie muszę na nowo docinać.

Co prawda nie mam balsy 6mm, mam tylko balsę 5mm mam 3mm i mam 2mm, więc aby wykonać listwę 6x6 trzeba będzie skleić dwie warstwy balsy , np skleić dwie deski 3mm i tym sposobem będę miał  balsę 6mm.

Tak czy inaczej mam poślizg :)

  • Upvote 1

Share this post


Link to post
Share on other sites

Ja tylko mały kroczek :) Osadziłem nakrętki kłowe pod kółko ogonowe na UHU Plus 300 kg i teraz schną.

Daj fotki, jak już te stateczniki i stery porobisz.

Share this post


Link to post
Share on other sites

Mój ster kierunku właśnie schnie z nową balsową listwą, listwa sosnowa ważyła 11g, listwa balsowa waży 3g.

Tyle że nie zrobiłem jej z dwu warstw 3mm balsy, tylko z 3 warstw 2mm balsy, bo balsę 3 mm miałem z odzysku i szkoda mi było czasu  bawić się w czyszczenie jej z kleju.

Model robię w między czasie tak z doskoku, ale i tak dziś jeszcze wykonam ster wysokości , bo jak juz to robiłem i wiem jak ma być, to szybko idzie.

Gorzej jak nie wiem które żeberka? , gdzie?, itp  , szukanie dopasowywanie i takie błądzenie jest bardzo czasochłonne , a jak wiem co i jak i gdzie to praktycznie ogranicza mnie tylko czas schnięcia kleju.

Share this post


Link to post
Share on other sites

Ogólnie, a nie że nakrętki ;P

Pokażę fotki jak znowu zrobię coś więcej poza sklejeniem boczków, góry, dołu i nakrętek.

Share this post


Link to post
Share on other sites

Ja trochę wczoraj trochę dziś, i całkiem sporo tych sterów wykonałem.

Trochę ponaklejałem balsę w miejscach wklejania zawiasów.

Teraz będę się bawił w wykonanie kieszeni kartonowych pod rurkę węglową.

A jak zrobię te rurki to nie bardzo wiem jak sa mocowane dźwignie w sterze kierunku czy sterze wysokości.

Wiem że standardowo, ale ja jako początkujący i jest to mój pierwszy model, bardziej nie wiem niż wiem jak taka dźwignia będzie przymocowana do steru.

Wiem że taki ster lekko nie ma, ja raczej preferuję agresywny sposób latania i wolał bym aby nic mi się nie wyrwało.

Choć przyznam że ostatnio nie latam , nie mam nawet czasu na symulator, na filmie z kreta modelu widać że nie mam wprawy i nie czuję modelu , i model mnie zaskakuje po zgaśnięciu silnika , ale to się niedługo zmieni :).

Tyle mam zrobione sterów na dzień dzisiejszy

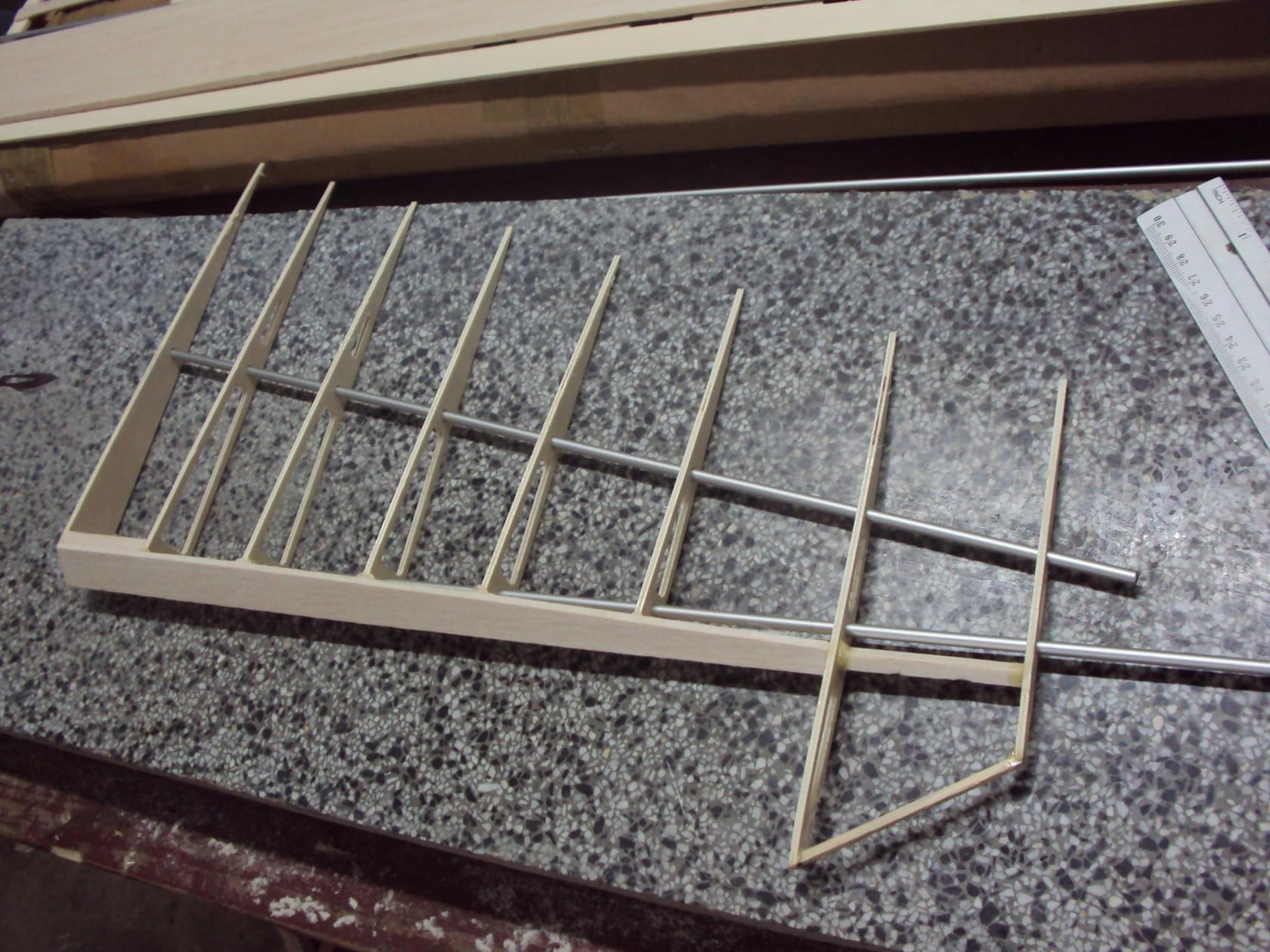

Ster wysokości

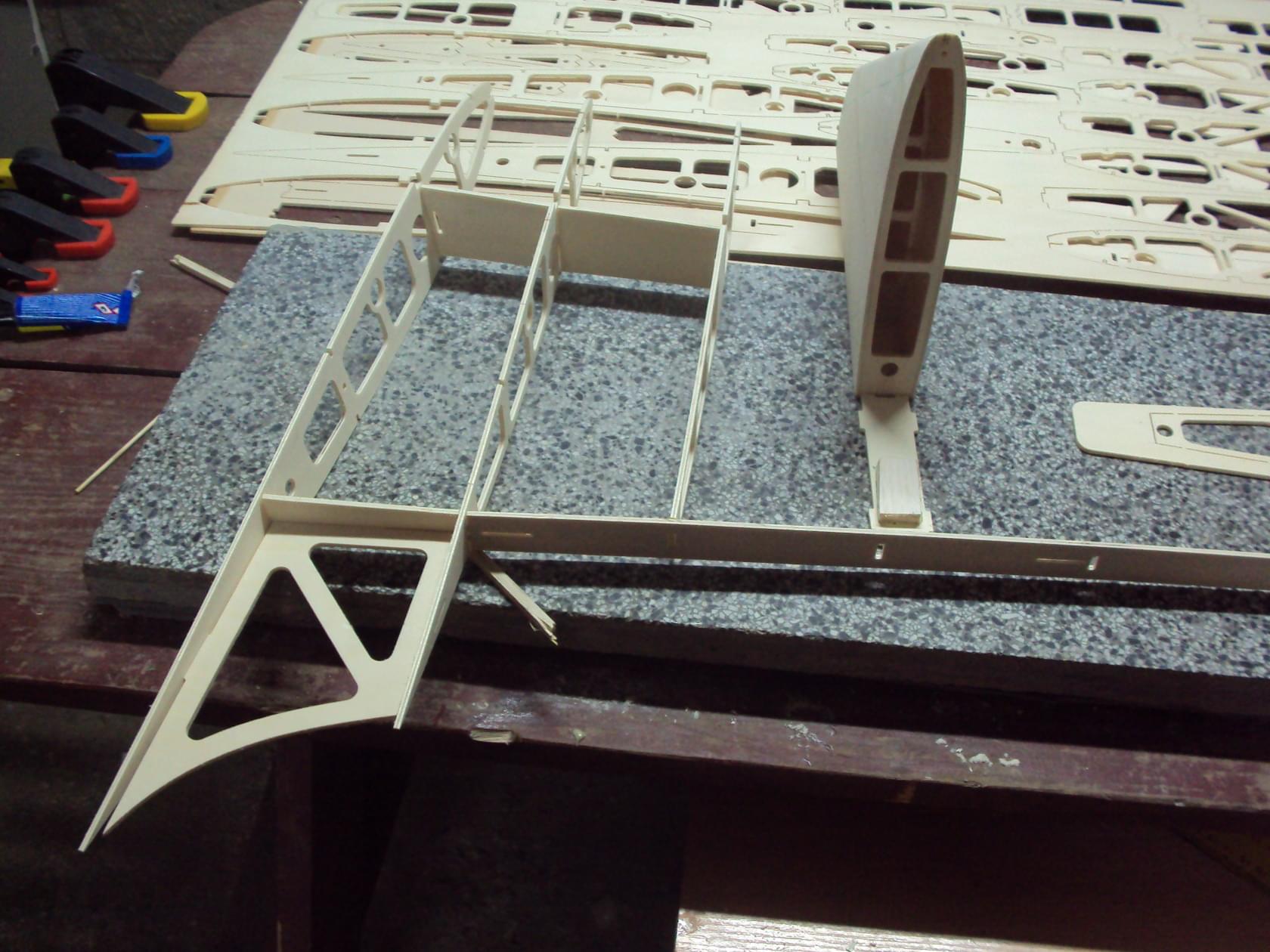

Statecznik pionowy






Ster kierunku , i tu nie za bardzo wiem jak ma wyglądać wzmocnienie pod dźwignię






A tak wygląda dźwignia i jej mocowanie w extrze 260 , miejsce mocowania jest wypełnione balsą, pręt stalowy przechodzi przez statecznik a pod nakrętkami są spore podkładki aluminiowe.




Tyle że ten ster lekko nie ma i stalowy pręt który jest naprawdę mocny , jak widać sie zgiął.

Czyli działają tu bardzo duże siły i dla tego chcę wiedzieć jak w modelu mx dźwignia ma być przymocowana do steru.

Zdjęcie powinno się powiększyć i widać dźwignie , czyli stalowy pręt jest zgięty , i to się stało podczas szaleństw jak latałem jeszcze modelem codziennie i dobrze go czułem i wiedziałem czego kiedy się po nim spodziewać.




Share this post


Link to post
Share on other sites

Komplet dźwigni do MXa dostaniesz razem z maską i kabinką.

Wstawię zdjęcia  jutro i wszystko stanie się proste :)



Hej

Share this post


Link to post
Share on other sites

Zgodnie z obietnicą wstawiam kilka zdjęć.

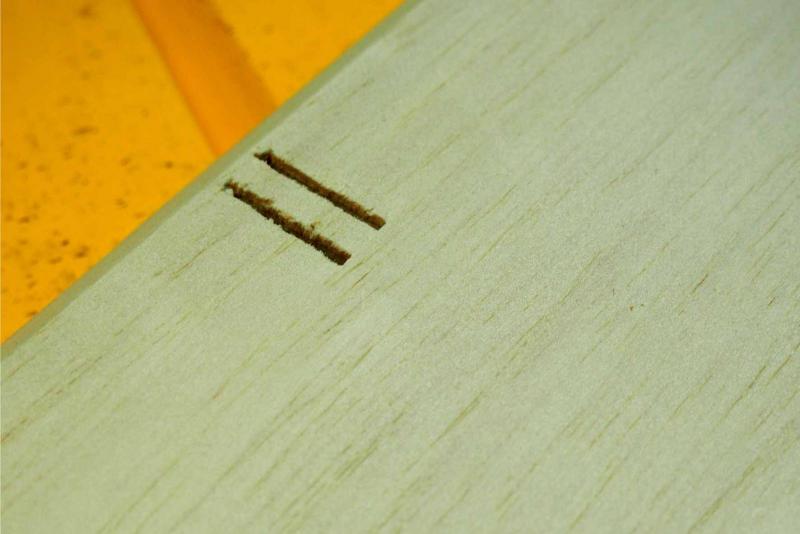

Tak przygotowujesz lotkę/stery pod dźwignie. Oczywiście dźwignie wchodzą we wcześniej wklejone klocki balsy:

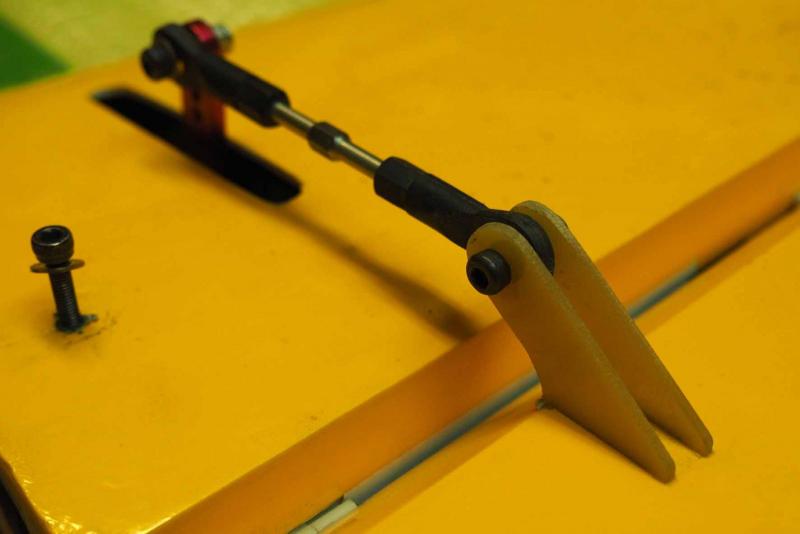

Potem po obklejeniu folią wklejasz dźwignie mniej więcej tak:

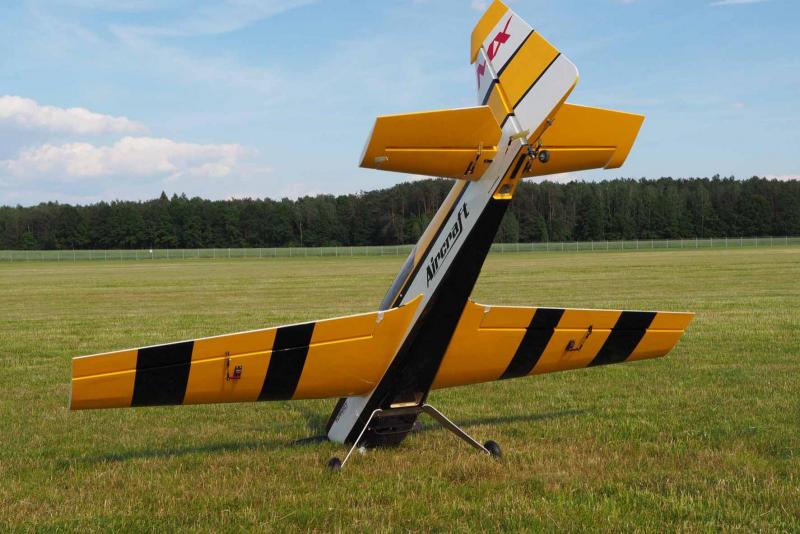

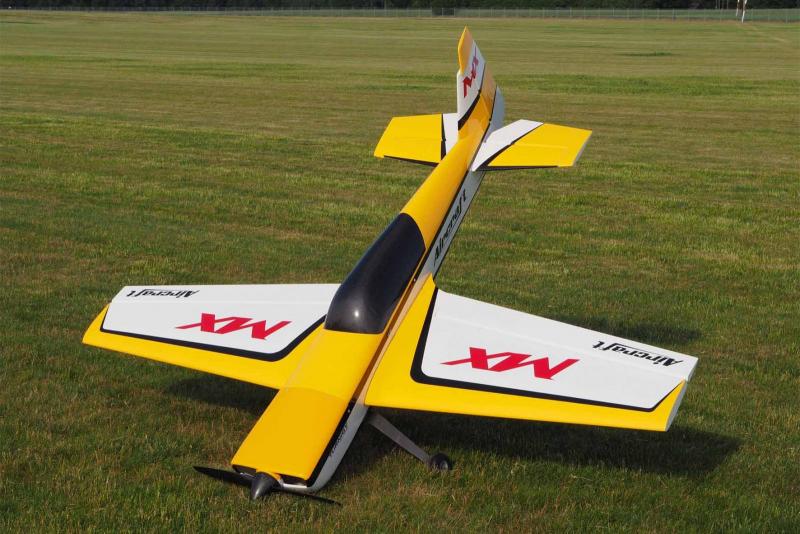

Mój MX finalnie wygląda tak:







Share this post


Link to post
Share on other sites

Nie za wiele zrobiłem ale coś tam przybyło :) .

Z grubsza zrobiłem oba stateczniki poziome i stery wysokości.

Nie ma tylko żeberek przy kadłubie bo nie mam jeszcze zrobionych kieszeni , i nie zabieram się za dźwignie bo nie mam tych dźwigni , ani zdjęć jak one sa mocowane, nie mam po prostu na czym się wzorować a nie chcę wyważać otwartych drzwi i samemu coś wymyślać i kombinować a na koniec okaże się że zrobiłem, źle.

W następnej kolejności zacznę pokrywać balsą statecznik pionowy.

Kombinowałem też z rurkami z kartonu i najlepiej nawija mi się na rurkę karton jak karton leży na blacie i z blatu zwijam papier na rurkę.

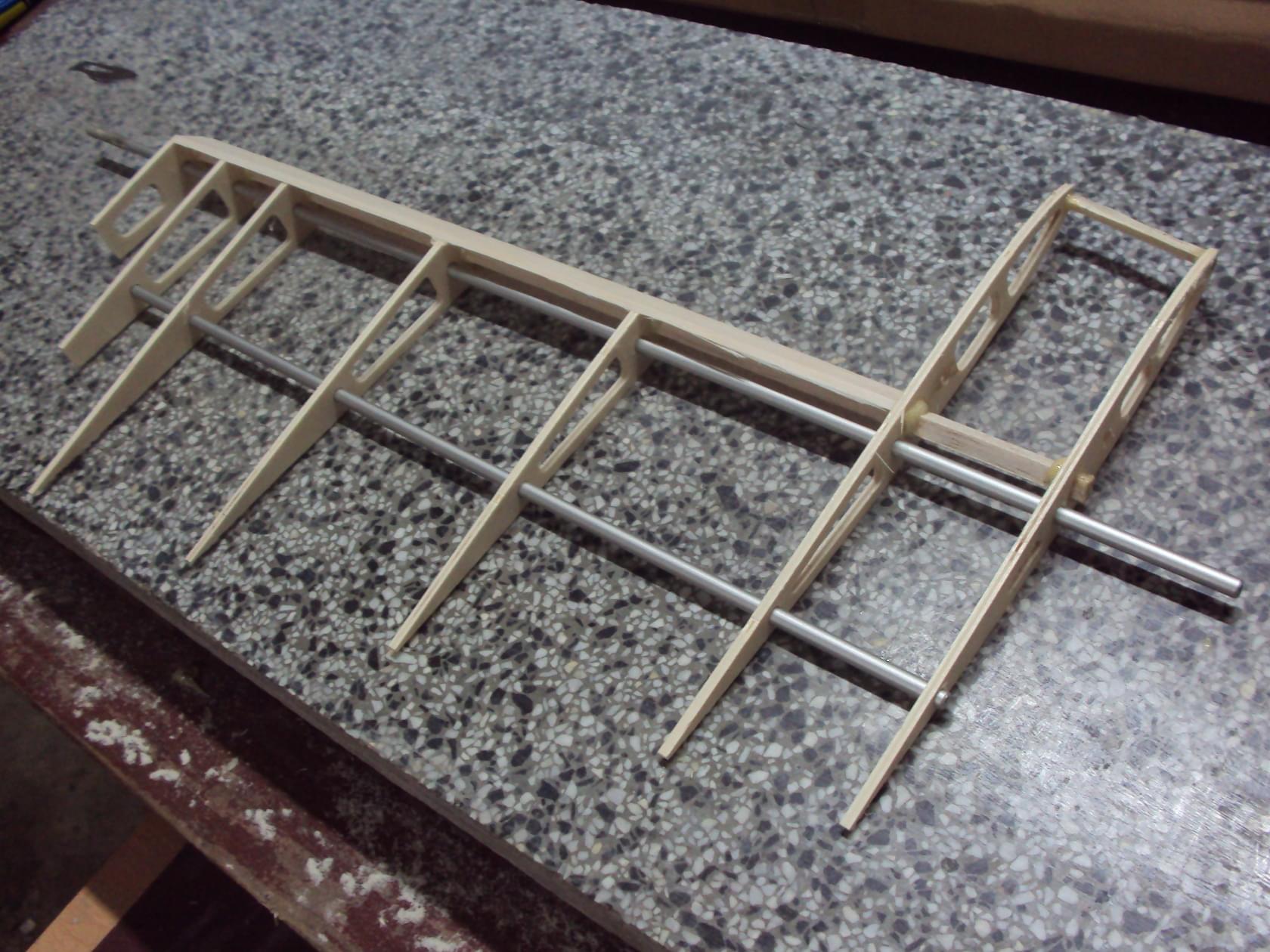

Stateczniki ze sterami




A takim klejem mam zamiar skleić kartonowe rurki




No i teraz chyba będę się zabierał za złożenie na sucho jednego skrzydła, mimo że układanki już nie zostało wiele to ja nadal błądzę :)

Share this post


Link to post
Share on other sites

Hm? dziwne że mi do głowy nie przyszedł budapren , a nawet się zastanawiałem jakim klejem by to kleić aby natychmiast wiązał , coś w stylu UHU Por, no i jakoś mi budapren nie przyszedł na myśl , chyba za dużo mam na głowie i przestaję logicznie myśleć, albo starzeje się :) .

Jutro spróbuję powalczyć z tymi rurkami, na razie mam statecznik pionowy pokryty balsą , brak doświadczenia od razu dał o sobie znać.

O ile nawet fajnie sie okleił , przynajmniej mi tam się podobało , o tyle jak zacząłem formować krawędź natarcia to wytarłem dziurę w balsie.

Odciąłem na całej długości pasek balsy  , nawet szerszy od przetarcia i wkleiłem nową balsę, po wyschnięciu kleju uformowałem KN i statecznik pionowy chyba by był gotowy , później wrzucę zdjęcie jak wyszedł.

Share this post


Link to post
Share on other sites

Wiesiek, co ty - w młodości  modeli z Małych Modelarzy nie sklejałeś, czy jak? :)

Takie papierzane rurki najlepiej się na wikol klei.

Share this post


Link to post
Share on other sites

No jakoś nie miałem okazji w młodości nic sklejać, no może po za kilkoma modelami takimi plastikowymi.

Tak że mój staż modelarski jest bardzo krótki, jakiś czas temu syn za część pieniędzy zebranych na komunii kupił sobie motoszybowiec , tyle że to mnie wzięło a  nie jego :) , i tak mi już zostało, od motoszybowca który latał pięknie sam , tylko nie trzeba było mu przeszkadzać, ale ja nad nim w ogóle nie panowałem , albo walił o ziemię raz po raz , albo mi całkiem uciekł i więcej czasu spędzałem na szukaniu go niz na lataniu.

Ale powoli brnę w coraz poważniejsze zabawki , powoli i opornie podnosząc swoje umiejętności pilotażu.

Tak wyszedł mi statecznik pionowy










Jak widać zacząłem kompletować skrzydło , miałem mały dylemat bo pierwsze największe żeberko było bardzo pochylone względem drugiego , nie zaskoczyłem na początku czemu tak to wychodzi , aż nagle spojrzałem na kadłub i wszystko stało się jasne, że inaczej nie może być :) .

Ale mam pytanie do Krzysztofa

Co to jest?




Od dłuższego czasu się zastanawiam gdzie to powinno być, i do dziś nic nie wymyśliłem.

Share this post


Link to post
Share on other sites

wizualnie to mi pasuje do pierwszej lub drugiej wręgi skrzydła, wzmocnienie rurki-kołka stabilizującego, przymierz


wizualnie to mi pasuje do pierwszej lub drugiej wręgi skrzydła, wzmocnienie rurki-kołka stabilizującego, przymierz

i jak pamiętam rady Krzysia to pierwszą wregę od skrzydła spasuj na kadłubie, czyli ja bym złożył skrzydło, następnie wręgę przy kadłubie stosując równe dystanse z balsy żeby skrzydło nie skleiło się z kadłubkiem
