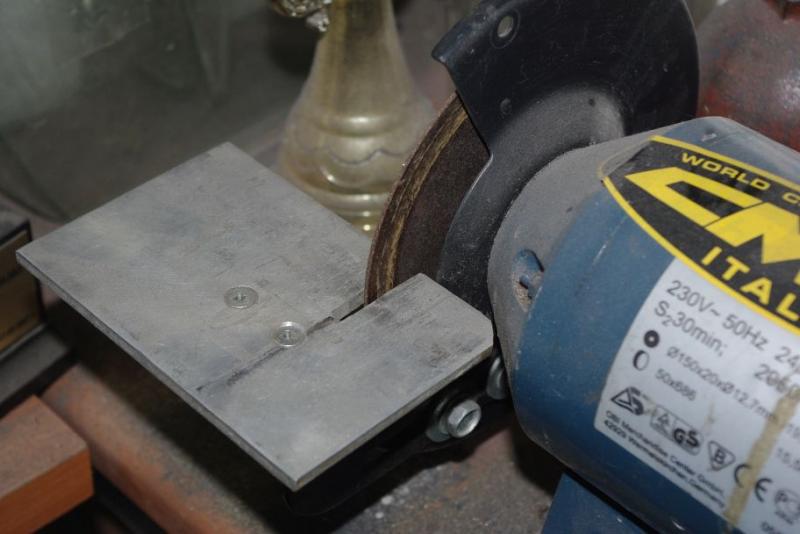

Jak już sobie piszemy o różnych patencikach warsztatowych, to ja mam taki do cięcia różnych cienkich rurek, prętów itp. Ciche to i tnie w wszystko bez problemu, choć czasami trzeba powoli.

Podejrzałem kiedyś ten sposób  u ŚP BOHDANA LUDKOWSKIEGO w Jego warsztacie.



Bohdan miał to wykonane o wiele bardziej precyzyjnie z prowadnicami miarką itp.



U mnie jak zwykle prowizorka celem sprawdzenia i tak już działa z 15 lat. Ale się sprawdza.

W niektórych przypadkach o wiele lepsze urządzenie niż "gumówka"



No i tanie, bo do tego w zasadzie wystarczy zakup największej tarczy do cięcia metalu, jaka zmieści się w obudowie szlifierki.

A.C.



[ssuchy]

Andrzej, a jak ten stolik (jego mocowanie - musi być przecież stabilne) wygląda pod spodem - domyślam się (po śrubach), ale jedna fotka (lub dwie) warte stu słów.





PS Mam już wszystkie detale do mojego magazynku na "długie" materiały modelarskie (dzisiaj nabyłem, czego mi brakowało i biorę się zaraz do roboty    ). Będzie to kompilacja wszystkich Waszych pomysłów.

[ssuchy]

Magazynek w robocie, taki do moich potrzeb (zapewniam że nie będą to tylko trzy rury okręcone taśmą  , więc chwilę to jeszcze potrwa), teraz mogę tylko powiedzieć co wykorzystam jedynie (plus jakieś drobiazgi):

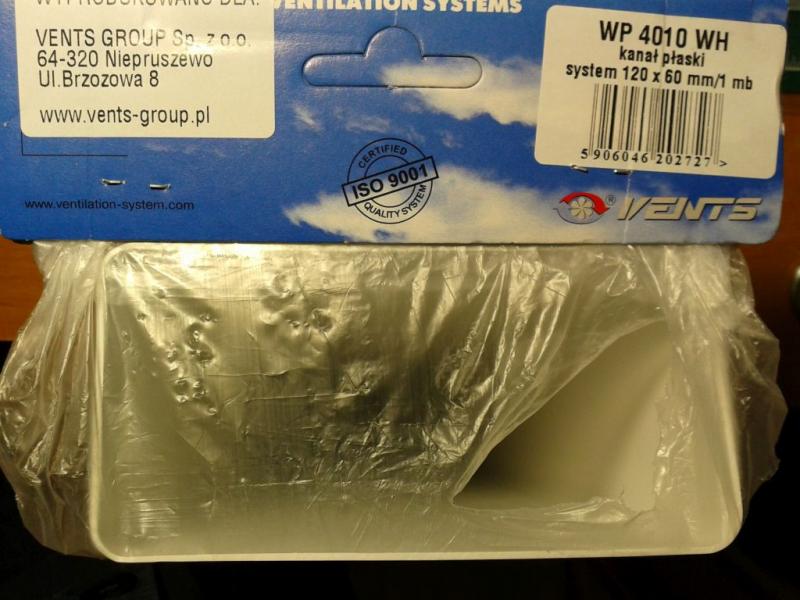

- jeden kanał wentylacyjny metrowej długości o przekroju: 120x60, taki :

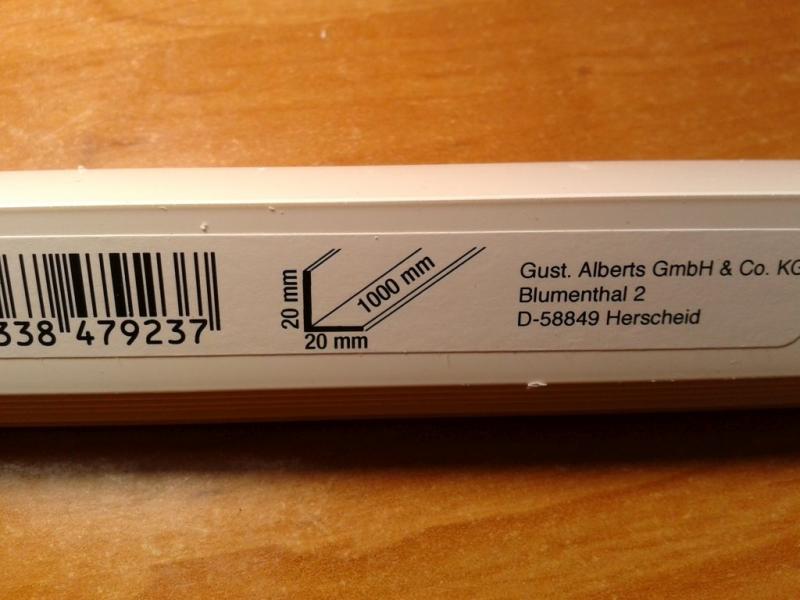

- kilka szt. plastikowych listew narożnych, takich:

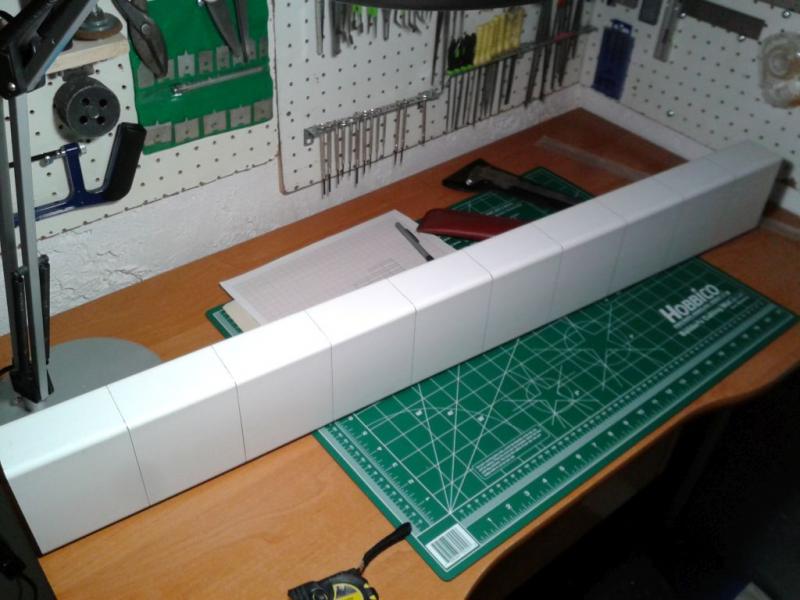

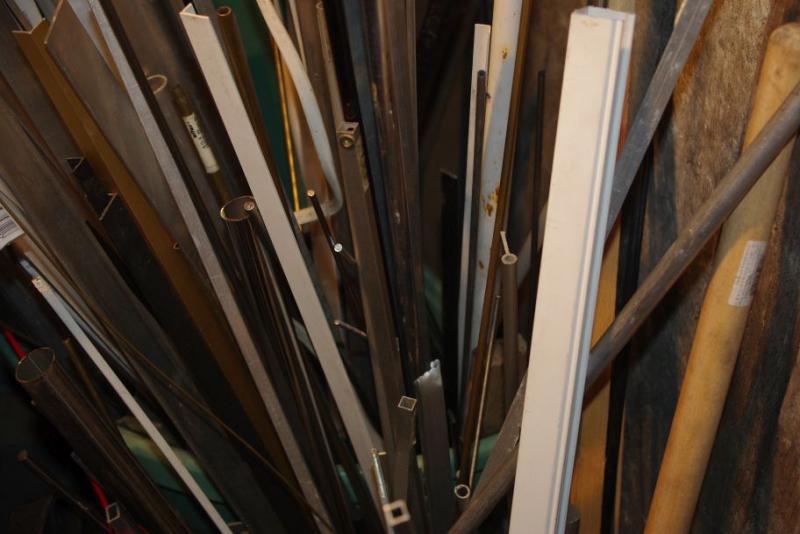

Magazynek będzie u mnie poziomy-wiszący (taki wymóg) - coś w rodzaju pięciu półek ze stopniowaniem długości (to bardzo dobry pomysł!), tak aby łatwo odszukiwać elementy różnej długości. Fotki po skończeniu, noo dobra, jedną wrzucę teraz :





... rura prostokątna, przygotowana (wytrasowana) do cięcia, akurat taka, bo była w miarę niedroga (OBI: 17,50) i wchodzą w nią zarówno listwy jak i deseczki balsowe. Ciąg dalszy o magazynku na długie materiały modelarskie za jakiś czas.





Proste "patenty" narzędziowe w mojej pracowni część 1 (profesjonaliści nie czytają ).

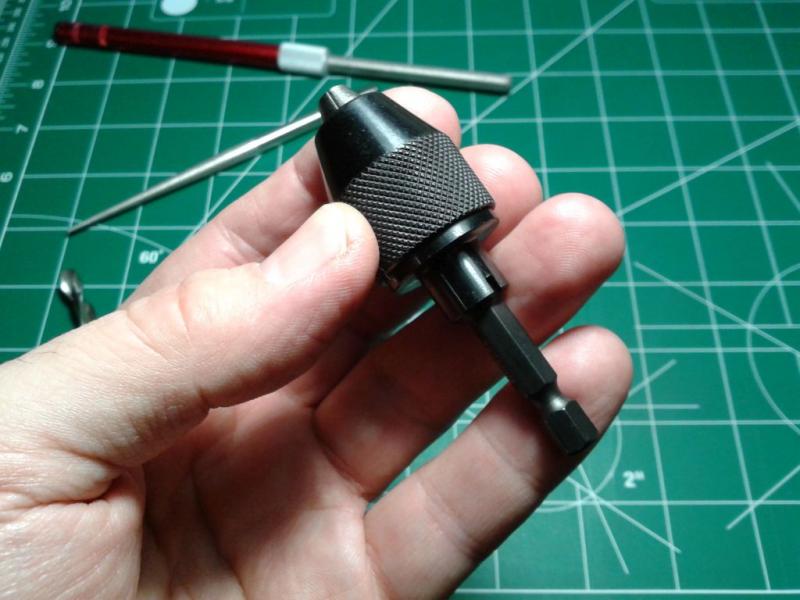

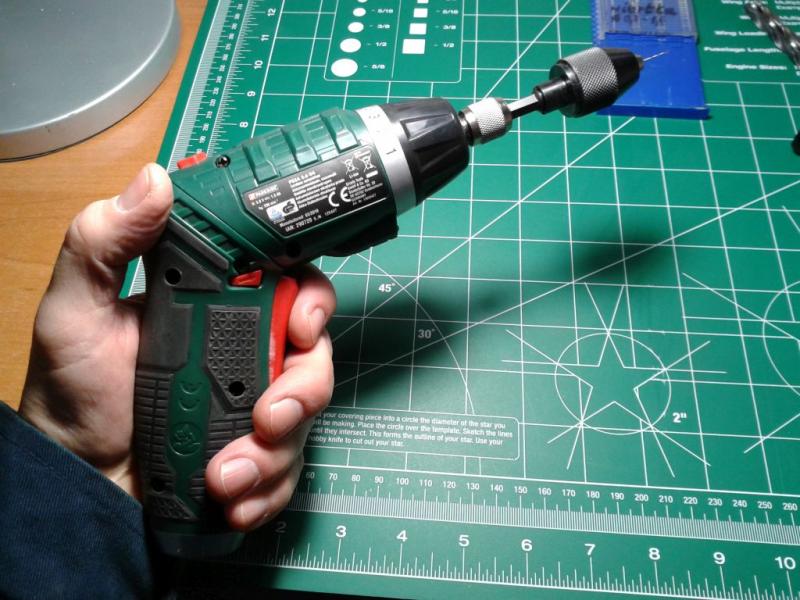

Niedawno nabyłem sobie uchwyt (Volfcraft) wiertarski mini do wkrętarki (Brickoman: 24,60 w Obi nie mają) z typowym, mocującym prętem sześciokątnym 1/4cala:





W uchwyt wchodzą wiertła od 0,5 do 6,5. Polecam zakup takiego drobiazgu, bo nasza mała wkrętarka z mocowaniem tylko na bity, dostanie dodatkową funkcję miniwiertarki:

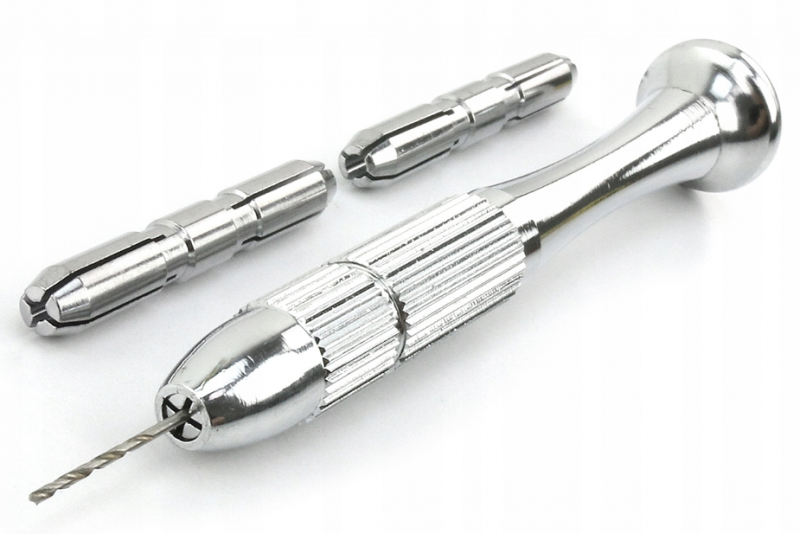

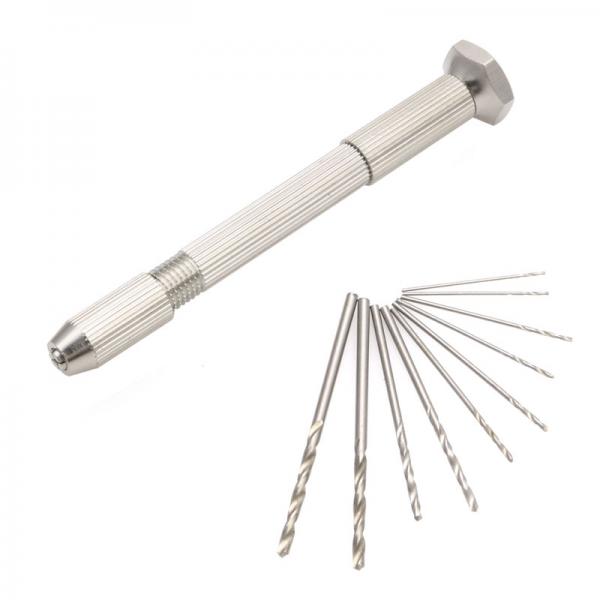

Czasami potrzebujemy ręczny uchwyt do wiertła. Takich uchwytów-mikrowiertarek ręcznych jest sporo na rynku w cenach od 20-40 plnów, np.:



BTE605 (0,5-2,5)



WLXY-8802 (0,3-3,2)



... a co wtedy jeśli nie mamy (?) bo nie kupiliśmy sobie (póki co), no to trzeba się dobrze rozejrzeć po pracowni.    Na ten przykład, w zeszłym roku w wakacje kupiłem w Lidlu małe, ręczne ostrzałki "diamentowe", takie:

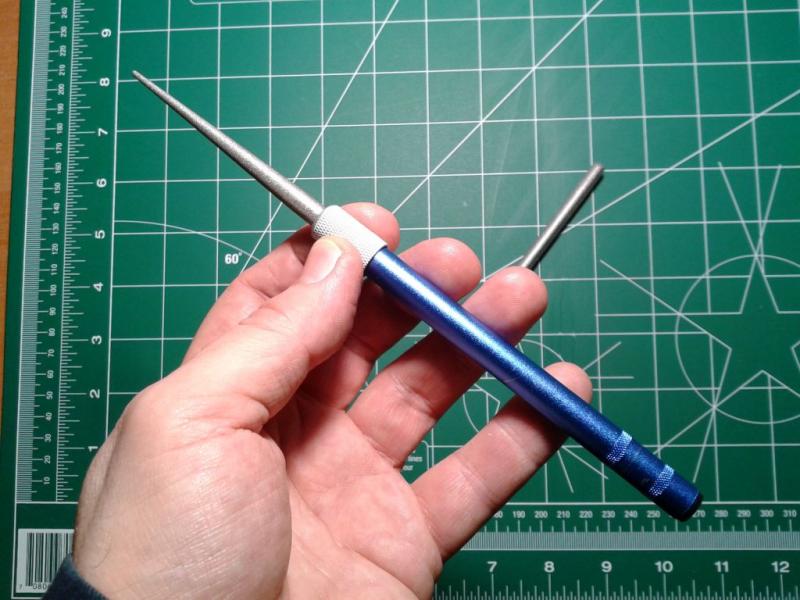

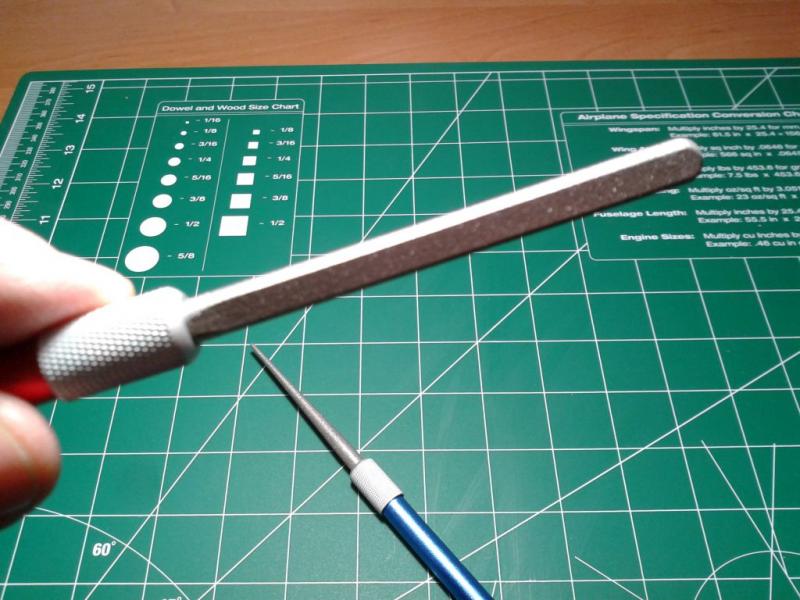

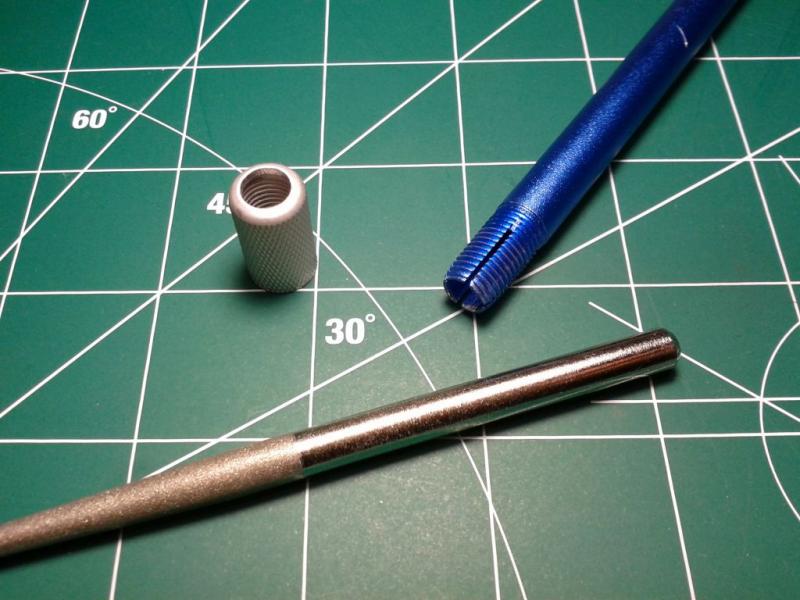

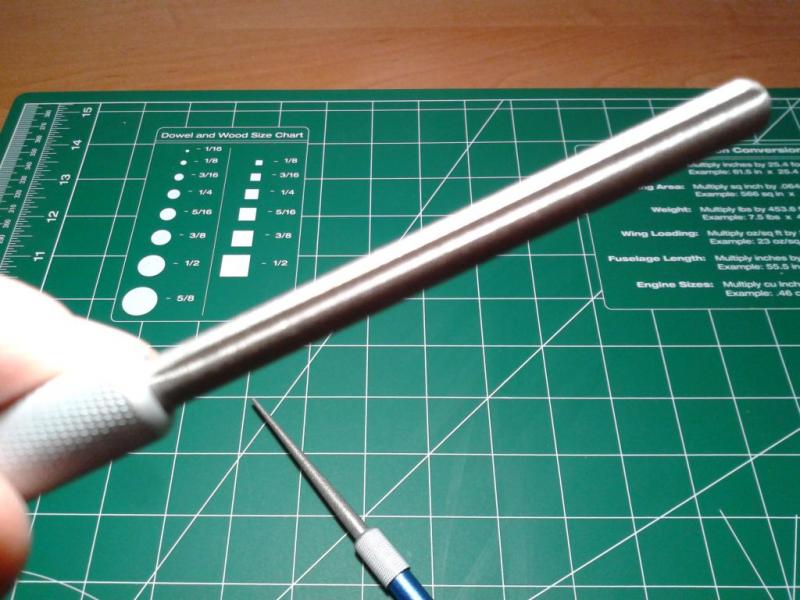

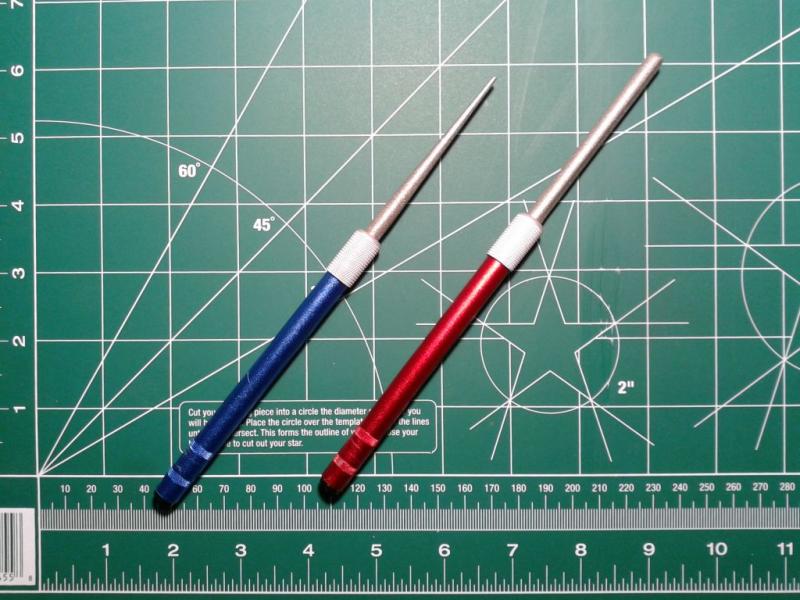

Same ostrzałki wykonane są z pręta Ø6,5 i mają rączkę aluminiową (barwioną anodowo) z mocowaniem pręta nakrętką z zaciskiem krzyżakowym:

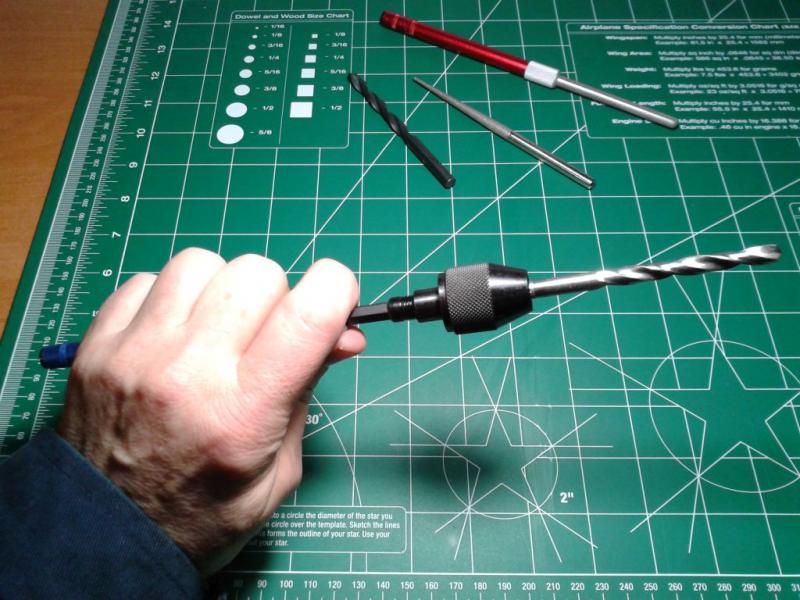

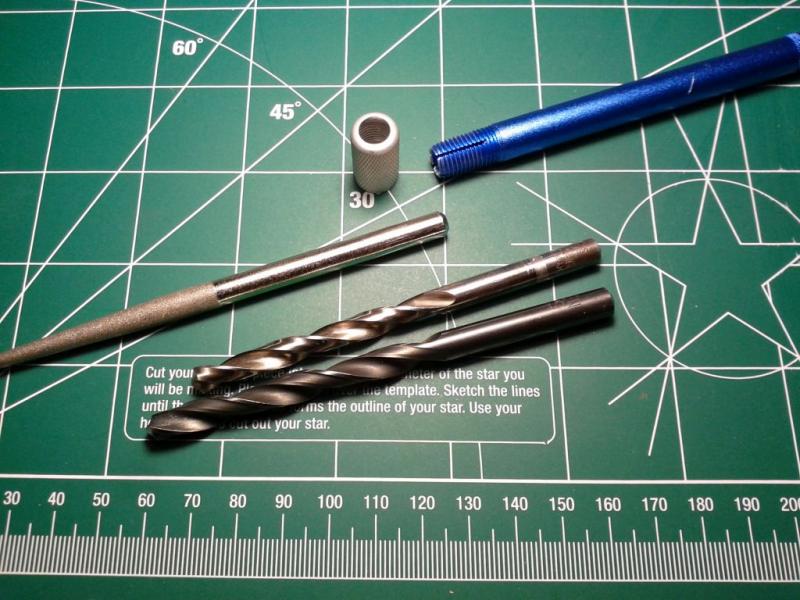

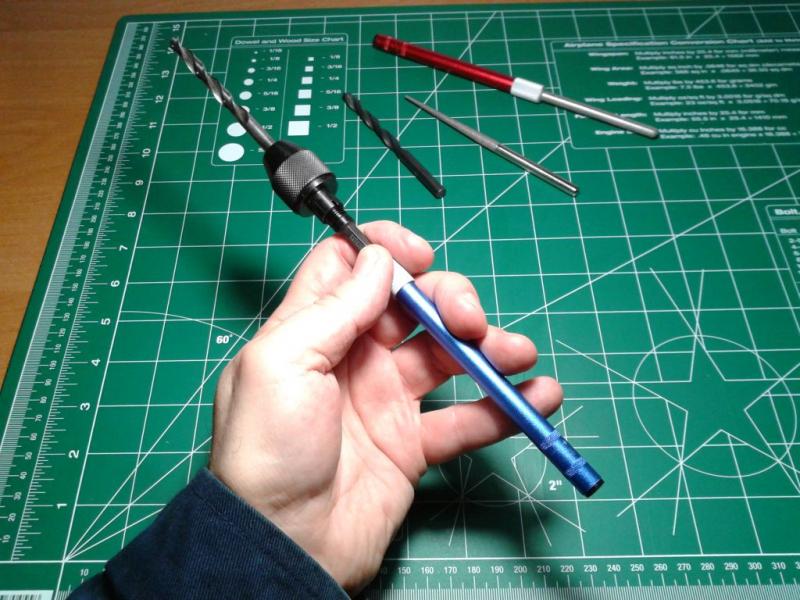

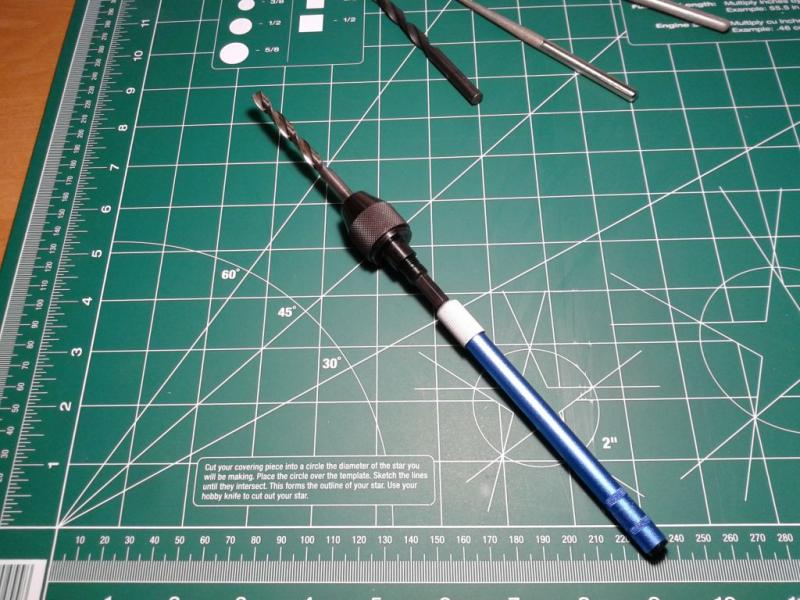

... wystarczy lekko rozpiłować (okrągłym pilnikiem) otwór w nakrętce do Ø7,2 i mamy fajny uchwyt ręczny na wiertła: 6,5 i 7, nietracący oczywiście poprzedniej funkcji:

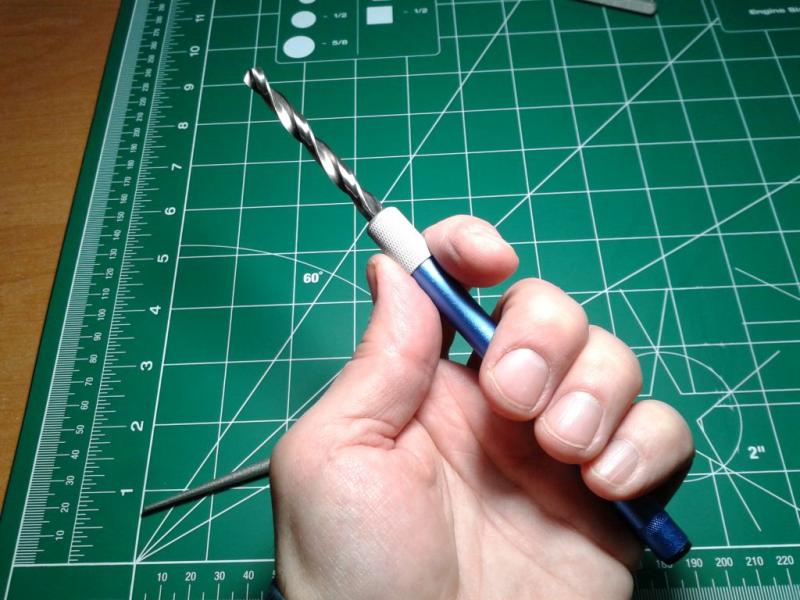

Jeżeli chcemy bezpośrednio w taką rączkę (na sztywno) mocować mniejsze wiertła, to musimy poszukać innych uchwytów na rączkę np. od kompletów precyzyjnych nożyków (niektóre się do tego nadają). Rozcięcia w uchwytach tych nożyków muszą być krzyżowe (nie proste) i nożyki powinny być raczej lepszej jakości, bo w tych gorszych nacięcia są robione krzywo i wiertło będzie wtedy miało "bicia" przy pokręcaniu uchwytem.

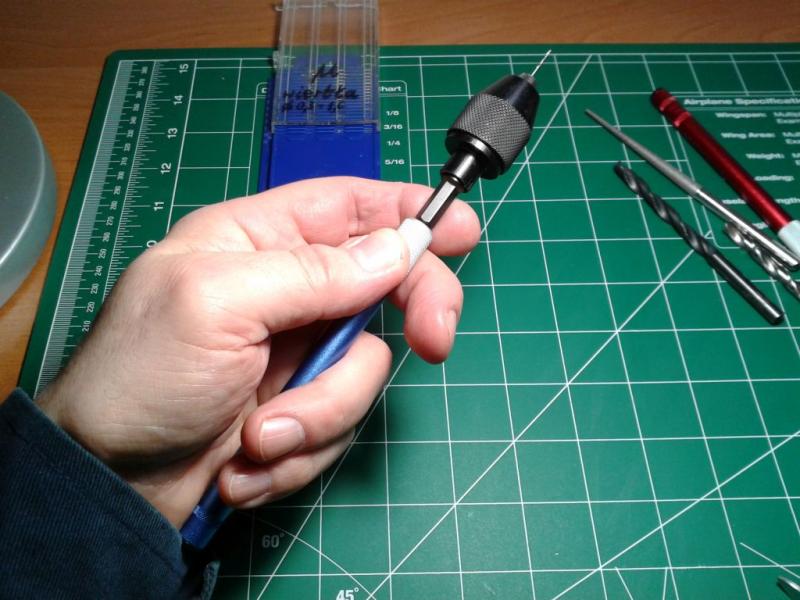

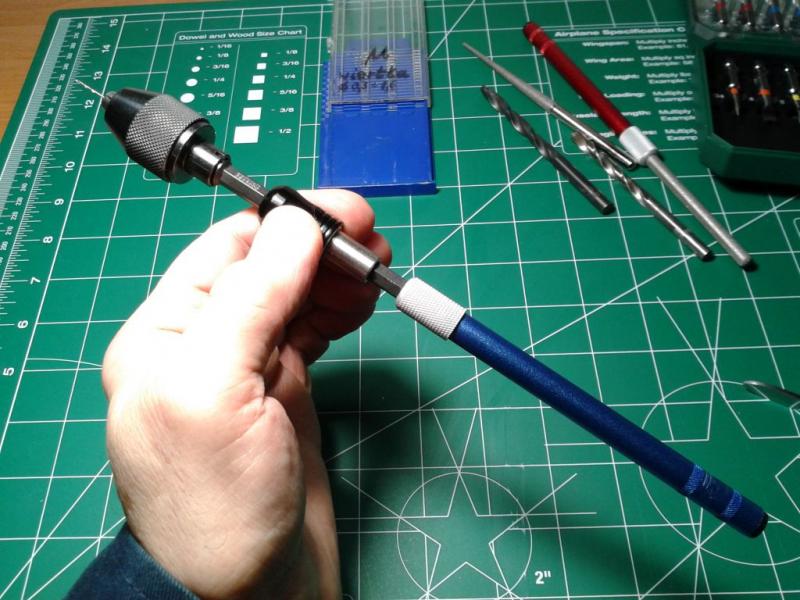

Ale idziemy dalej z moim przykładowym uchwytem od ostrzałek (co jeszcze można z niego wyżyłować). Skoro mam rozwierconą nakrętkę do Ø7,2 to teraz mogę sobie w rączkę (od ostrzałek) zamocować (wspomniany wcześniej) uchwyt wiertarski Volfcrafta, uzyskując w ten sposób uniwersalną rączkę (sztywną) do wierteł od 0,5 do 6,5:

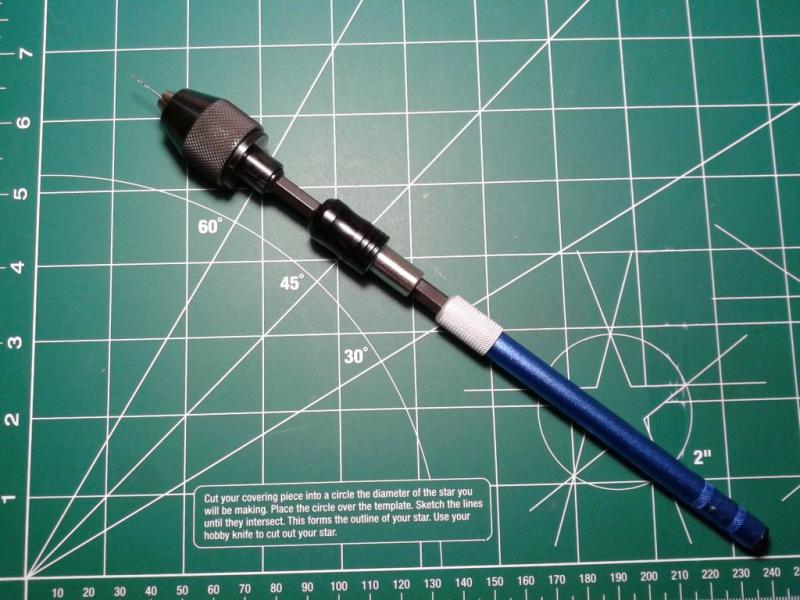

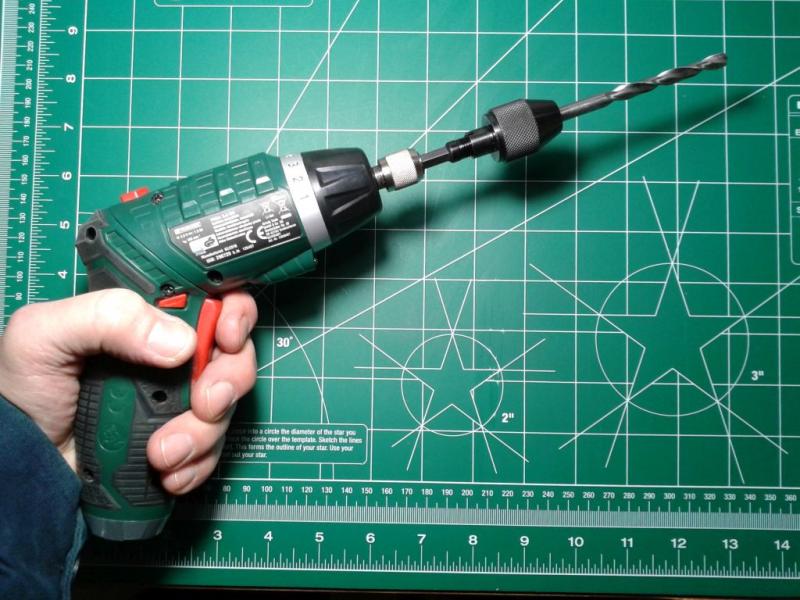

No i na dzisiaj ostatni "patent" na zrobienie ręcznej wiertarki z wykorzystaniem dodatkowo krótkiej przedłużki z szybkozłączem do bitów:

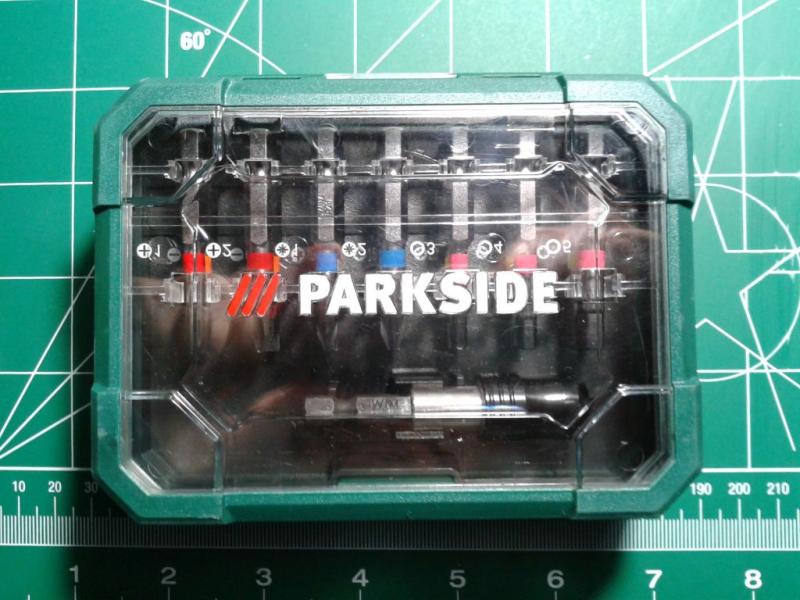

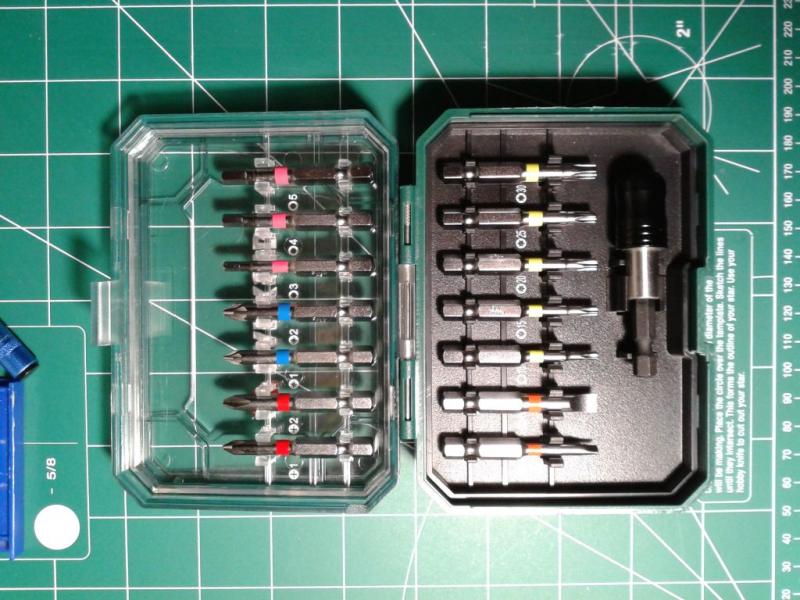

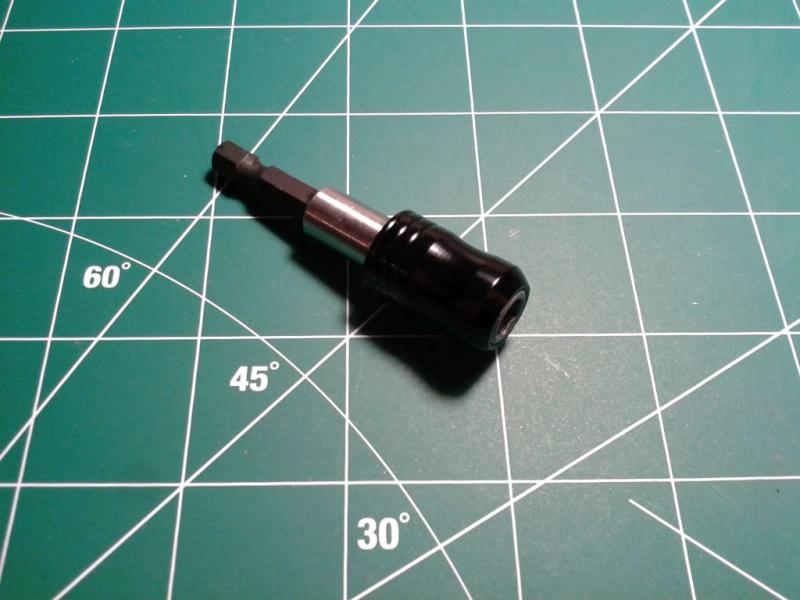

To szybkozłącze nabyłem wczoraj (sobota) w Lidlu razem z zestawem trochę dłuższych bitów, których mi brakowało:

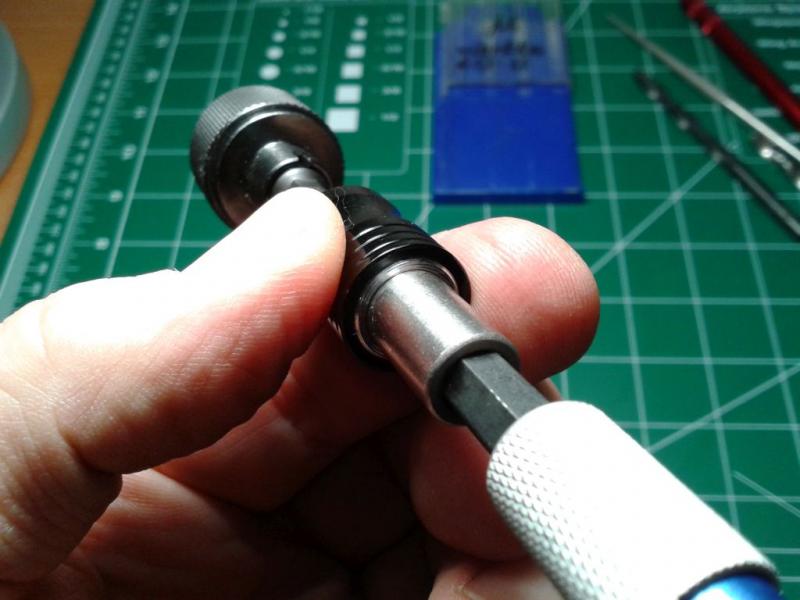

Plastikowy uchwyt szybkozłącza obraca się (połączony z metalową tulejką) względem sześciokątnego trzpienia - to będzie nasz uchwyt i łożysko wiertarki ręcznej. Reszta to znane nam już elementy  . Tak wygląda nasza zaimprowizowana na szybko wiertarka ręczna:









Jak widać możliwości jest zawsze wiele, czasami tylko trzeba dobrze przyjrzeć się klamotom, zalegającym w naszej pracowni.



Koniec części pierwszej.

[Rumcajs]

Jak już jesteśmy przy wiertarkach:  https://www.modelnet.pl/narzedzia-modelarskie/wiertarka-ze-sprezyna-furkadelko - nabędziesz i życie nie będzie już takie samo:D

[robertus]

Apropos tego uchwytu wiertarskiego, to ja mu skróciłem trzpień i wygląda tak

[pjk11]




Jak widać możliwości jest zawsze wiele, czasami tylko trzeba dobrze przyjrzeć się klamotom, zalegającym w naszej pracowni.



I to coś ma jakąkolwiek sztywność? I czemu ma to słuzyć?



Pozdrawiam

Apropos tego uchwytu wiertarskiego, to ja mu skróciłem trzpień i wygląda tak

e





No to już prędzej ma jakiś sens, ale i tak na połączeniu uchwytu  z "bitem-uchwytem" napewno jest luz, co w parze z wiertełkami 0.5 do 2 mm ma duże znaczenie.

Pozdrawiam

[ssuchy]

I to coś ma jakąkolwiek sztywność? I czemu ma to słuzyć?



No to już prędzej ma jakiś sens, ale i tak na połączeniu uchwytu  z "bitem-uchwytem" napewno jest luz, co w parze z wiertełkami 0.5 do 2 mm ma duże znaczenie.

Pozdrawiam



Przemek, to jest tylko przykład pomysłu na zasadzie: "gdy się nie ma co się lubi, to się lubi, co się ma" i raczej bardziej pokazujący, że myślenie w potrzebie "nadal ma przyszłość" (jak zawsze zresztą)! Ot, przedstawienie kilku pomysłów do wykorzystania w sytuacji awaryjnej. Warto czytać uważnie, to o czym piszę (...proste..., ...przykładowym..., ...zaimprowizowana... itp.), a nie "po łepkach", bo wtedy nie ma to sensu. Wbrew pozorom fotka, którą zacytowałeś (ostatnia w moim poprzednim poście) to całkiem sztywna i skuteczna konstrukcja, być może tylko dlatego, że akurat mój uchwyt Volfcrafta ma tolerancję sześciokąta na plusie, a gniazdo szybkozłącza bitów na minusie (i może dlatego, że są nowe ?    ) - jedno w drugim siedzi wyjątkowo stabilnie, jak na złącze bitowe (sam byłem zdziwiony) - być może po jakimś czasie połączenie się wyrobi i stanie się luźniejsze, niemniej to tylko (podkreślam to jeszcze raz) przykład pomysłu, pokazujący wykorzystanie klamotów, posiadanych na warsztacie, w sposób niekonwencjonalny bez większego wysiłku i robienia przeróbek (do czego zachęcam). Tak z ciekawości, chętnie zobaczyłbym Twoje proste "patenty" warsztatowe.



Pomysł Roberta "z obcięciem" jest dobry, kiedy we wkrętarce jest mocowanie bitu na magnesik. Ja mam we wkrętarce (co widać na fotce) szybkozłacze, które wymaga aby bity miały nafrezowany rowek na sześciokącie. Być może zrobię tak jak robertus i nafrezuję (kiedyś    ) wgłębienie na pozostałej po obcięciu części sześciokątnego pręta, ale w tej chwili mam pilniejsze sprawy na głowie. Swoją drogą, ktoś, kto projektował ten uchwyt wiertarski w firmie Volfcraft, chyba całkowicie z du.y wziął te wymiary - nie mam pojęcia, czym się kierował wybierając taką, a nie inną długość końcówki mocującej!!?

[AndrzejC]

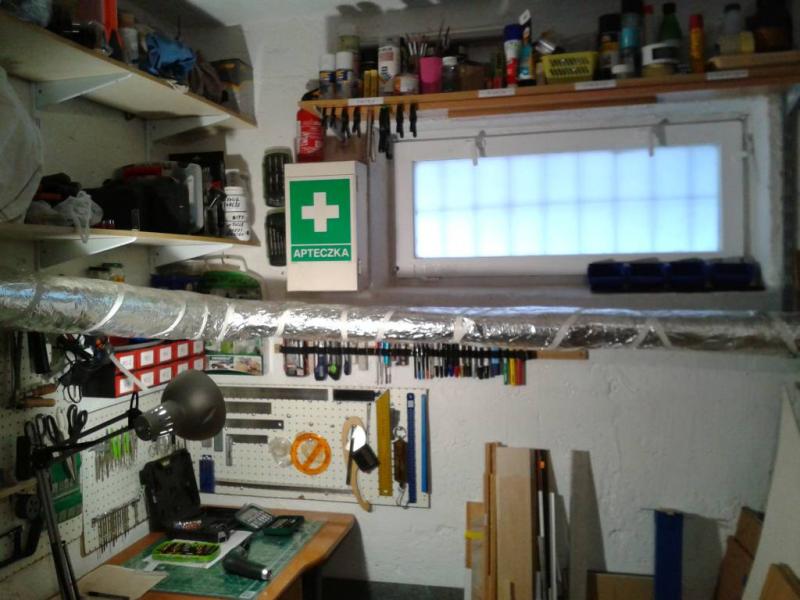

Żeby nie było, że u mnie same prowizorki są w kanciapie, to nadmieniam, że trochę ich jest, ale nie wszystkie.



W pewnym momencie ( co było dawno) doszedłem do wniosku, że muszę zrobić porządek w moim składziku materiałów różnych gdyż za nic mogłem w tym bajzlu odnaleźć kawałka potrzebnego akurat, profilu aluminiowego o którym wiedziałem, że mam, a znaleźć nie mogę (fot1) .



Ale, .żeby taki porządek zrobić, to trzeba mieć odpowiedni mebel do poukładania tych wszystkich prętów, rurek itp. I ja sobie taki gustowny  i wielce przydatny mebelek zbudowałem.

I tym razem obyło się bez prowizorki gdyż takie było założenie ponieważ właśnie do tej pory w składziku była prowizorka w postaci wiaderek i starego kosza na pranie.



Stojak miał być wykonany po taniości, więc w zaprzyjaźnionej firmie wod-kan poprosiłem jakiś czas temu, żeby mi odkładali niepotrzebne kawałki rur.

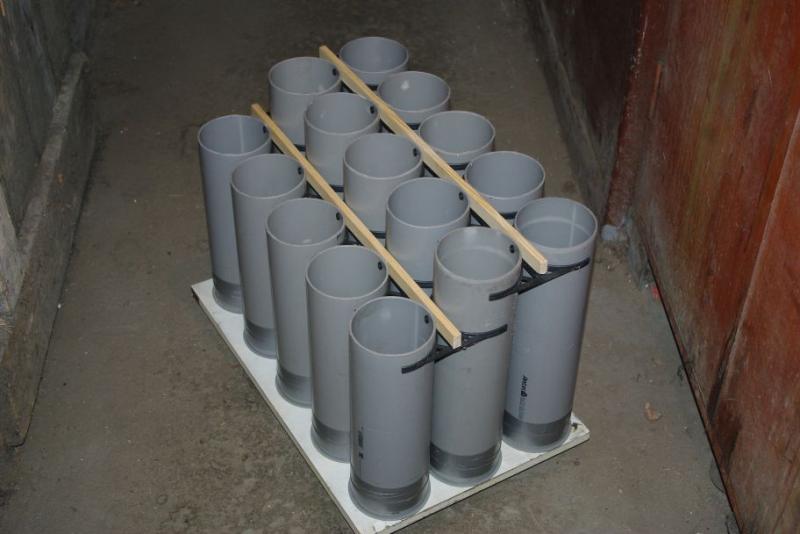

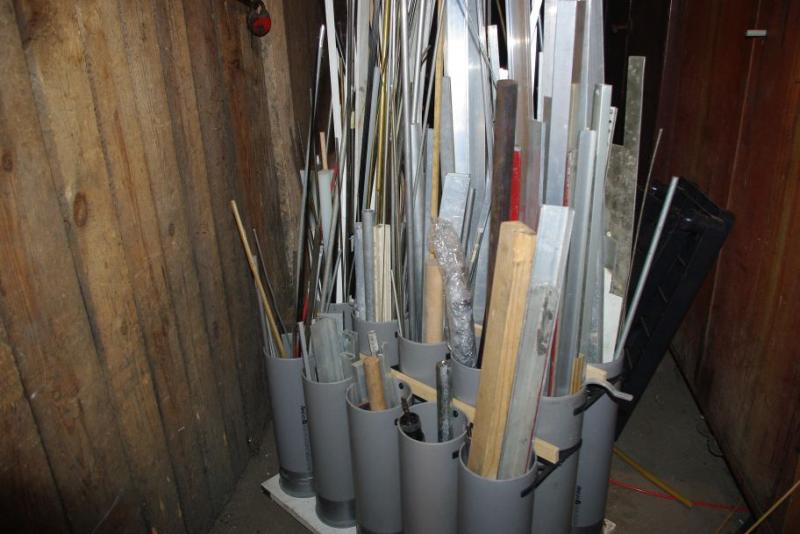

Do wykonania użyłem  kawałków rur kanalizacyjnych śr. 110 mm .Żeby mieć taki stojak  jak ten mój potrzeba tych rur równe  5 metrów.

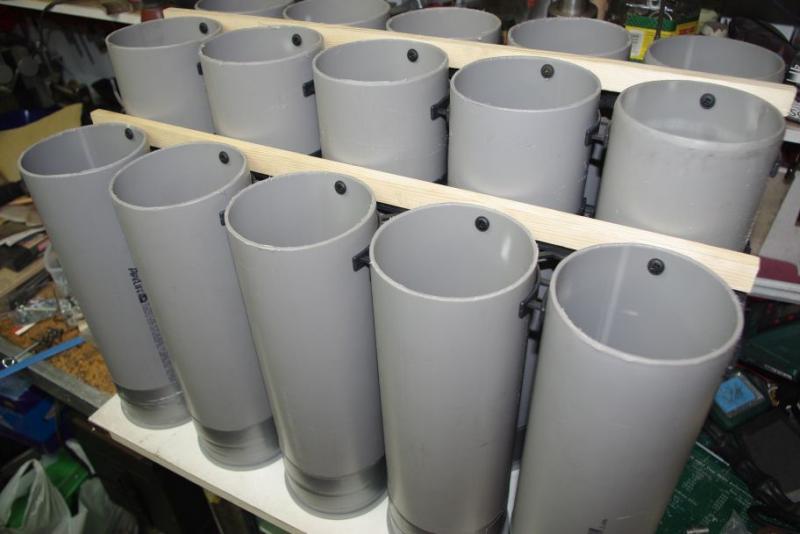

Dwa rzędy mają wysokość ok 40 cm łącznie z podstawkami, jeden rząd ma mniejszy wymiar tu 28 cm+ podstawka. I więcej nie potrzeba.



Podstawa, to stara półka, której kiedyś nie wyrzuciłem, a teraz się przydała. Pasuje idealnie bez docinania.



Najdroższe w tym wszystkim są zaślepki do rur. Tu już trzeba nabyć 15 takich zaślepek inaczej nazywanych korkami.

Ja chciałem szybko więc przepłaciłem w markecie. Na Allegro czy w hurtowniach można kupić dużo taniej, nawet za jedną trzecią ceny marketowej.

Zaślepki mają identyczną średnicę jak rury wiec do połączenia użyłem nieśmiertelnej i niezastąpionej taśmy klejącej.

I to nie jest żadna prowizorka. Taśma połączyła obydwa elementy mocno i pewnie.

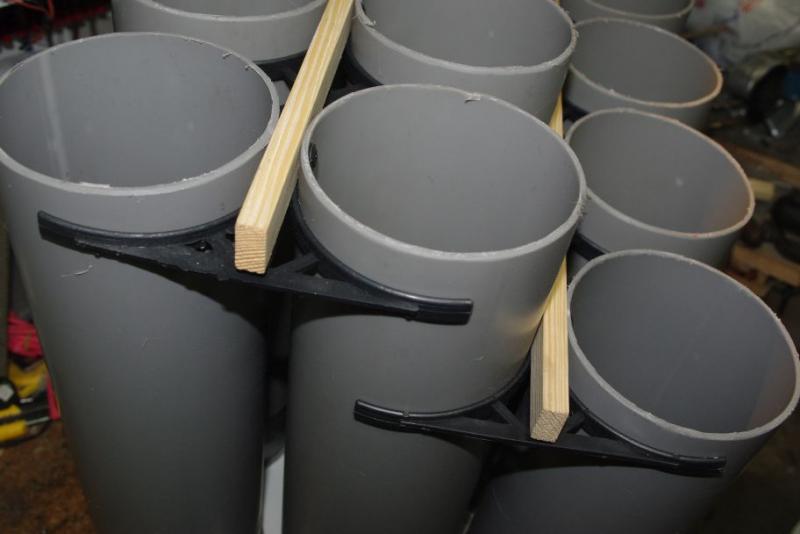

Jak nabywałem te zaślepki to w markecie dostałem w prezencie te czarne "prawidła", które chyba służą do transportu rur a później są wyrzucane.

U mnie otrzymały drugie życie i posłużyły do dokładnego i równego ustawienia rur na podstawie, co widać na zdjęciach.



Do montażu potrzebne są jeszcze śruby M5x30, duże podkładki i nakrętki, parę blachowkrętów i dwie listwy drewniane które ustalają położenie rur i usztywniają konstrukcje mebelka.

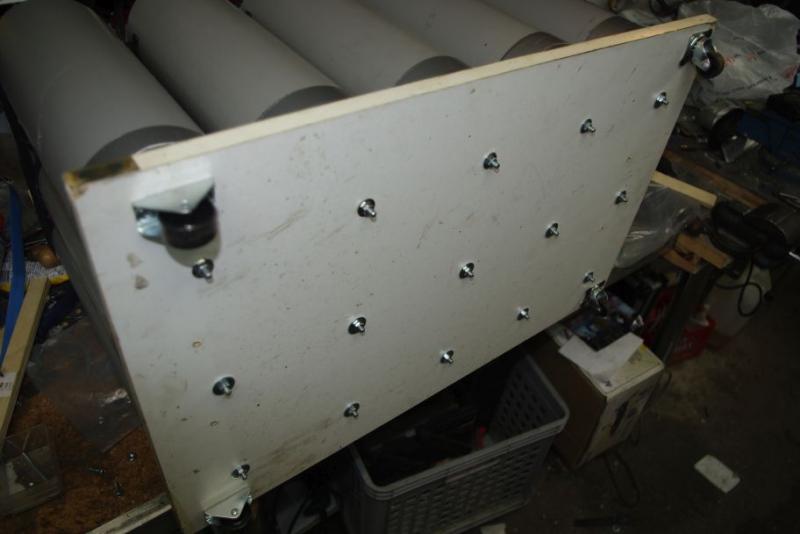

Stojak ma być mobilny więc od spodu przykręciłem kółka i teraz mogę sobie go przesuwać tam gdzie chcę bez najmniejszego problemu wraz zawartością która lekka nie jest.



Koszt całego mebla to ok 70zł  bo kawałki rur miałem za przysłowiowego browarka.

Największy koszt to właśnie te korki. jakby dodać koszt rur, to i tak zmieścimy się w kwocie 100 zł.



 Za ta cenę mam mocny mebel i wszystkie moje szpeje zmieściły się w tym stojaku, który trzyma się na tej podstawie pewnie i stabilnie.



Czas wykonania jak się sprężyć to jeden wieczór, choć mi zajęło to dwa wieczory, bo koledzy mnie nawiedzili

A.C.





[ssuchy]

Dzięki Andrzej za przedstawienie ciekawego i zrealizowanego magazynku na materiały modelarskie. W pierwszym poście mojego wątku zrobiłem właśnie edycję (umieszczając na początku info), zachęcając do szczegółowego studiowania, ze względu na to, że również wielu Kolegów z naszego forum zamieszcza tutaj bardzo interesujące i proste pomysły, tyczące się warsztatu i narzędzi. Noo i liczę na więcej właśnie takich, nieskomplikowanych "patentów" z naszych amatorskich modelarni.

[ssuchy]

Poniżej na fotach, taki drobiazg, a cieszy:

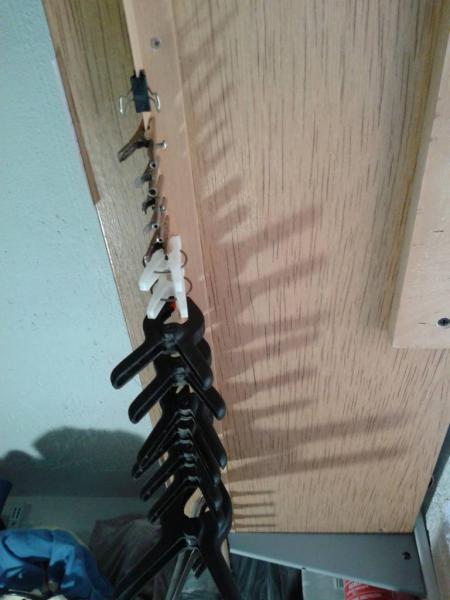

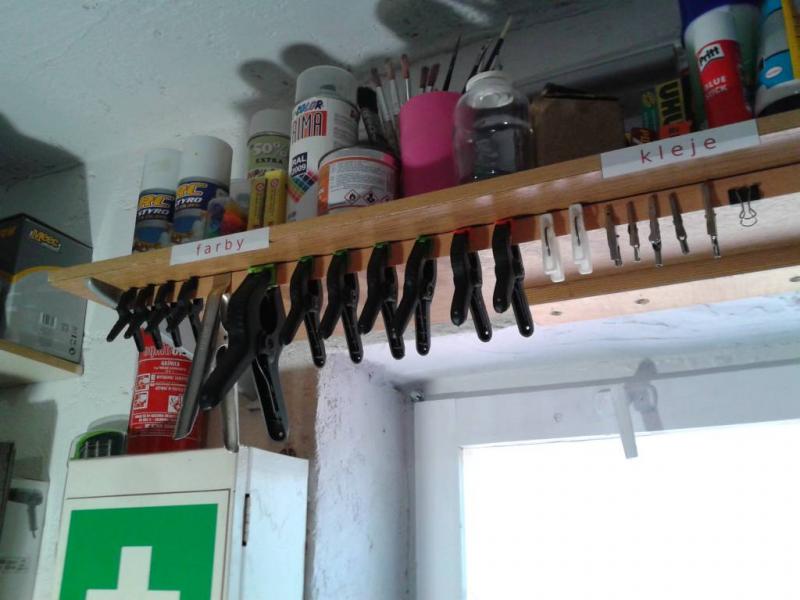

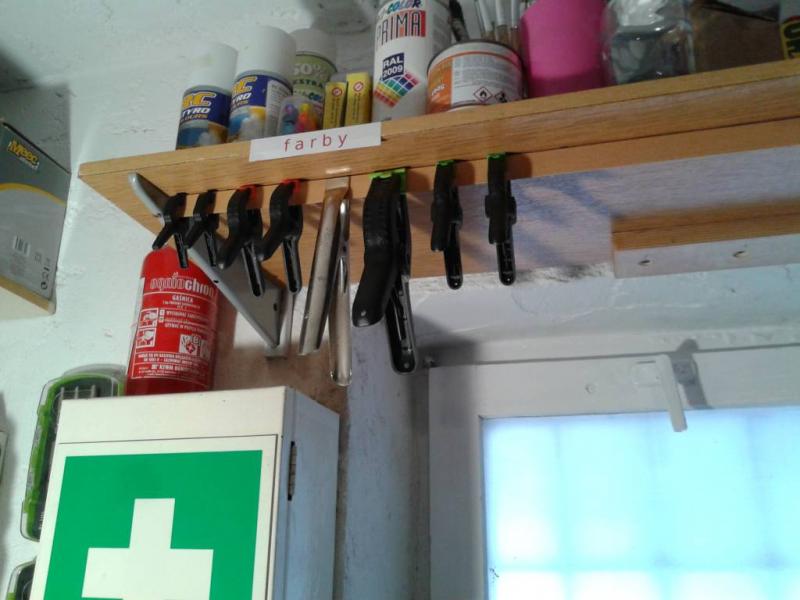

... jeśli mamy gdzieś w pobliżu naszego stałego stanowiska pracy półkę, to montujemy pod spodem paroma krótkimi wkrętami kawałek narożnika plastikowego i już mamy klawą zawieszką do sprężynowych ścisków i krokodylków. Akurat u mnie jest po prawej półka nad okienkiem, która się do tego idealnie nadawała, bo wystarczy, że wstanę z krzesła przy biurku i wygodnie sięgam po ścisk, jaki będę potrzebował w danej chwili, bez upierdliwego grzebania w szufladzie, czy koszu.



--------------------------------------------------------------------

Początek podtematu o oświetleniu w pracowni



Do półki na wprost nad biurkiem będzie zamontowane oświetlenie blatu biurka: dwie białe "żarówki" LED 15W na regulowanym wysięgniku, takie:





... dlaczego takie? Ano dają jasne światło (odpowiednik 100W żarówki) ale neutralne (white neutral: 4000°K) i jak widać na moich fotach: nie zniekształcają zbytnio kolorów, są niedrogie (Kanlux Rapid HI LED 15W E27). Będą na pewno pomocne przy malowaniu modeli, zresztą nie lubię pracować przy żółtym świetle! Na chwilę obecną (elektryka pracowni jeszcze nie jest skończona) wszystkie foty, które robię w pracowni, oświetla tylko jedna taka żarówka. Docelowo będę miał ich 5 szt.: jedna w lampce z wysięgnikiem (regulowanym we wszystkich osiach) na stole narzędziowym, dwie nad biurkiem, jedna nad małym stolikiem (jeszcze go nie ma, stoi w częściach pod oknem) ze szlifierką wolnoobrotową i jedna na ogólne oświetlenie - łącznie: 75W LED (odpowiednik żarowego światła 500W), ale załączane niezależnie, stosownie do potrzeb - myślę, że wystarczy, bo to mała pracownia.



Dalszy ciąg nt. oświetlenia: TUTAJ



Przy okazji wspomnę, bo jeszcze tego nie zrobiłem, jaki system regałowy stosuję u mnie (jego elementy dobrze widać na dwóch pierwszych fotkach tego posta). Wszystkie półki szerokości 270, mam z odzysku (szafa wnękowa ze śmietnika , o której wspominałem, opisując tablice zawieszkowe), tak, że nie musiałem kupować półek, ani nic docinać. Zdecydowałem się na system regałowy do zawieszania moich "demobilowych" półek na wspornikach z szynami, mocowanymi dyblami do ściany. Taki system daje możliwość dowolnej organizacji rozkładu półek, szczególnie w małych pomieszczeniach, gdzie nie ma miejsca na postawienie gotowych regałów. Takie elementy wykorzystałem (OBI):



Szyna podwójna:





Komplet dybli do szyn:





Wspornik podwójny 370:





... wybrałem elementy "podwójne", bo się nie "gibią" tak jak te tańsze "pojedyńcze", wsporniki mają większą nośność (o ile pamiętam, to 50kg/wspornik) i można do nich przykręcić wkrętami półki.



Cdn.

[jarek996]

"szafa wnękowa ze śmietnika"



Szkoda  ze nie grzebiesz w smietnikach w Zielonej Gorze , tam gdzie moi rodzice mieszkaja. Gdyby Cie moja mama spotkala drugi - trzeci raz i byscie sobie w oko wpadli ,  to bys na 100 % jakies kanapki dostal   .

[AndrzejC]

A propos... Mam do oddania całkiem gustowne meble w dobrym stanie.

Szafy , barek, itp ZA FREE.

Jak ktoś z Wrocławia i okolic potrzebuje to zapraszam... Transport po stronie biorcy.

Oferta jak najbardziej poważna. Miały trafić do mojej w przyszłości rozbudowywanej kanciapy, ale plany się zmieniły i mebelki eleganckie chętnie oddam

Do modelarskiej pracowni jak znalazł

A.C.

[ssuchy]

"szafa wnękowa ze śmietnika"



Szkoda  ze nie grzebiesz w smietnikach w Zielonej Gorze , tam gdzie moi rodzice mieszkaja. Gdyby Cie moja mama spotkala drugi - trzeci raz i byscie sobie w oko wpadli ,  to bys na 100 % jakies kanapki dostal   .



... to by się dopiero mocno zdziwiła, gdybym się przy niej poczęstował i skonsumował  , boo, "tacy delikwenci", to nie kanapek potrzebują, tylko coś bardziej "odjazdowego"!

[jarek996]

... to by się dopiero mocno zdziwiła, gdybym się przy niej poczęstował i skonsumował  , boo, "tacy delikwenci", to nie kanapek potrzebują, tylko coś bardziej "odjazdowego"!

Wiem,wiem CO bys wolal dostac .........  Moja mama niestety NIGDY nie daje pieniedzy , tylko kanapki  .

Osiedlowe zuliki juz sie juz przyzwyczaily ( kiedys nawet cos tam brzydko odpowiedzieli , zamiast podziekowac ) , ale teraz mama ma  pelen szacun i zawsze ja pozdrawiaja.Choc jeden  probuje wyzebrac kase mowiac : jak mi pani pozyczy , to sie z pania ozenie jak pani maz umrze

Ostatnio czytalem artykul , w ktorym bylo rozsadnie wytlumaczone , ze jak ktos prosi o kase na "wiadomoco" , a chcemy mu dac kanapke , to ma prawo sie wk....ic i w sumie jak chcemy mu jednak cos dac , to dac mu te kase , niech sobie buteleczke kupi. Wiadomo na co zbiera , wiadomo ze mu sie chce pic , wiec go nie karmmy jakimis kanapkami !!! Sami dobrze wiemy , ze na kaca sie nie chce jesc , wiec po co ich dreczymy !

To jego wybor , a jak chcemy mu pomoc , to pomagamy mu sie napic . Niby tak jest lepiej ....

Niektorzy zreszta nie oszukuja i maja kartoniki : ZBIERAM NA PIWO. Ja takim ZAWSZE pomoge   . Tez mnie w zyciu nie raz "przysuszylo" , wiec poniekad znam ich cierpienie

[ssuchy]

... Niektorzy zreszta nie oszukuja i maja kartoniki : ZBIERAM NA PIWO. Ja takim ZAWSZE pomoge   . Tez mnie w zyciu nie raz "przysuszylo" , wiec poniekad znam ich cierpienie



Nie ma to jak święta prawda! To znany numer.    Przypomniałeś mi Jarek studenta, którego kiedyś spotkałem, jak siedział sobie uśmiechnięty na sopockim deptaku z olbrzymim napisem: "ZBIERAM NA PIWO".   O dziwo miał więcej bilonu i banknotów w kaszkiecie (sam mu dorzuciłem piątaka    ), niż mocno eksploatujący się po sąsiedzku "stojacy" i "migacze" (wiecie pewnie o czym piszę).

[AndrzejC]

A props piwa i napojów wyskokowych...



To jak już koledzy po pierwsze: Zbudują sobie ten warsztacik,

Po drugie:wyposażą sobie ten warsztacik w różne stojaczki, mebelki, sprytne maszynki itp.

Po trzecie: dorobią się takiego "burdeliku" jak na zdjęciu (sam nie wiem jak ja to ogarniam), ale ogarniam...

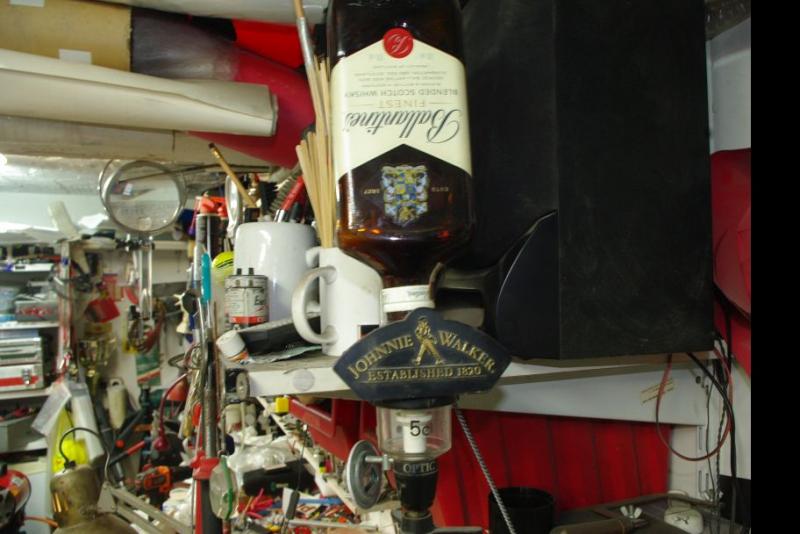

To wtedy należy zainstalować NIEZWYKLE przydatne urządzonko ;-)))
