RWD 10 skala 1:5

[Grzesiek]

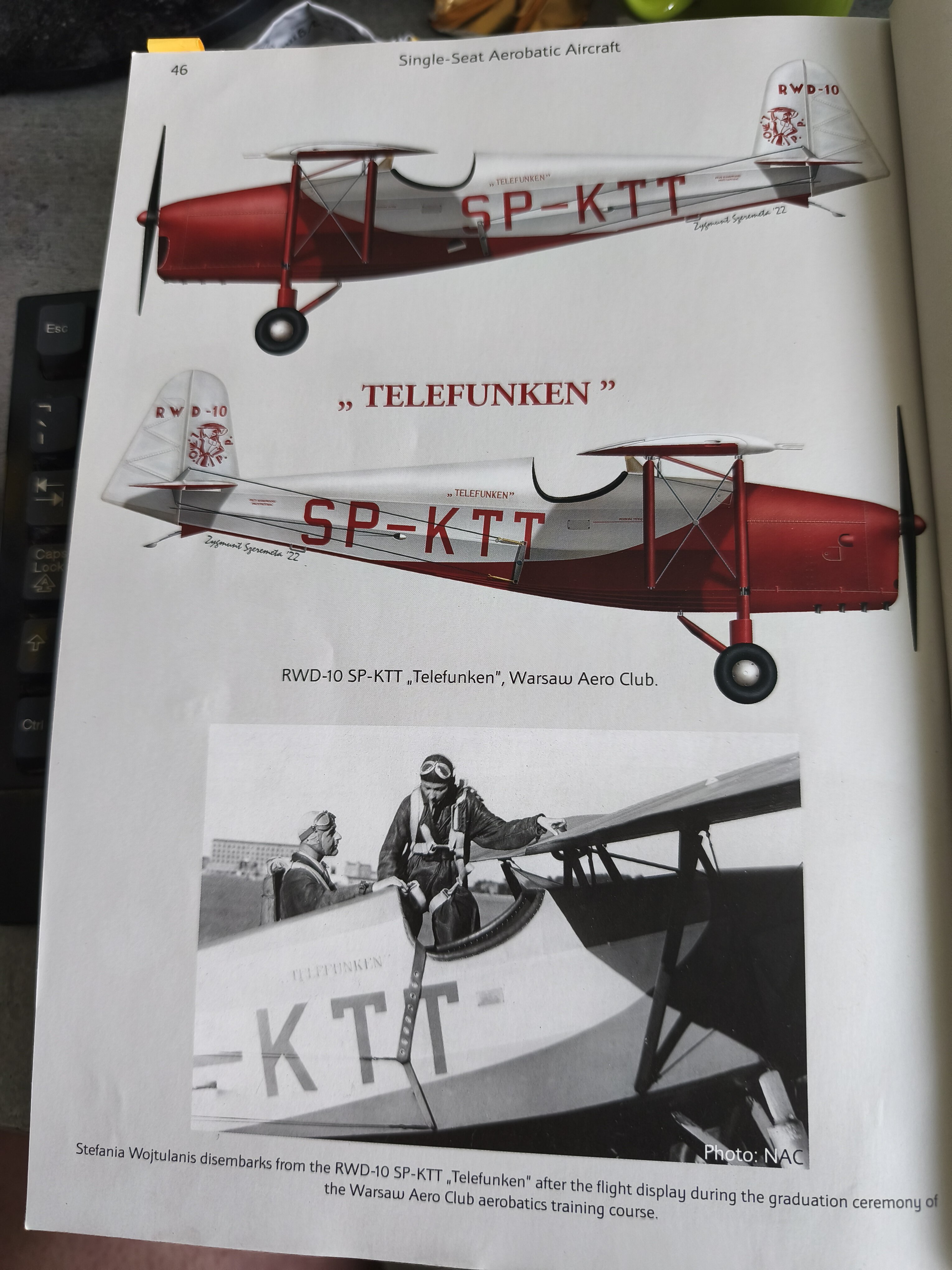

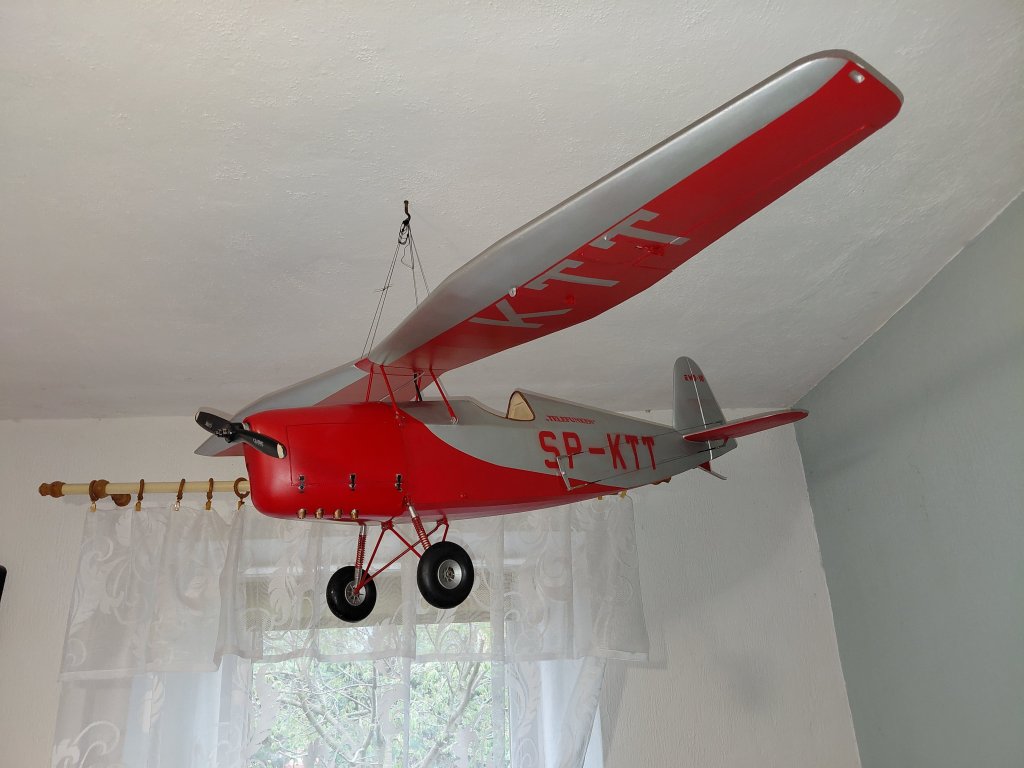

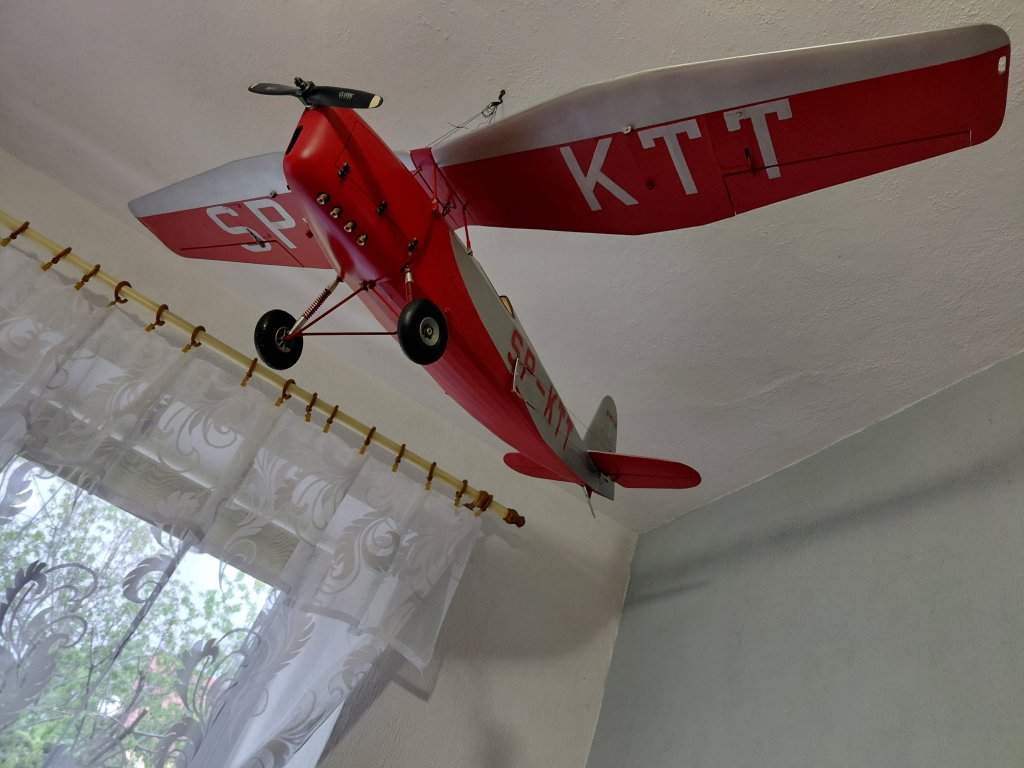

Ok Patryk dzięki za fotki ,ale baza z utwardzaczem?Jestem lakiernikiem po szkole i nie bardzo znam ten patent.Pamiętaj że silnik bedzie żarowy i oby to sie nie rozpuszczało i brudziło.A jeszcze apropo malowania skrzydeł jak to wyglada czerwone od spodu ?

[Crosswind]

W dniu 5.01.2026 o 12:05, Patryk Sokol napisał:

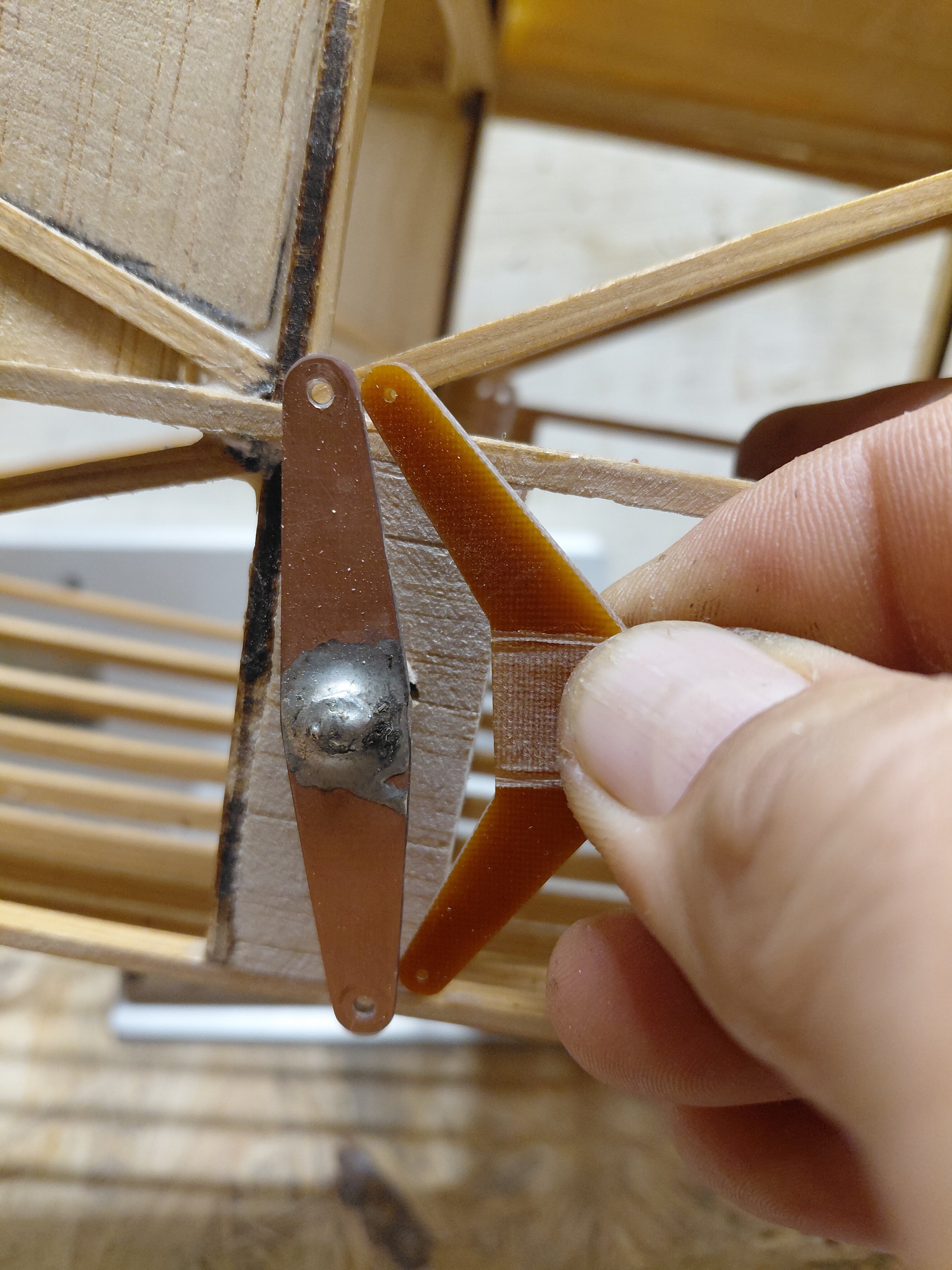

jak punkt neutralny jest nieprostopadle do linek to mamy nierównomierne maksymalne wychylenia.

A różnica tym większa im większe jest przełożenie na linkach (aczkolwiek - RWD-10 ma akurat 1:1).

Wywód słuszny ale nie uzasadnia przyjętego rozwiązania konstrukcyjnego. W rzeczywistym RWD pilot nie miał możliwości przemieszczania drążka o kąt +/- 70 stopni.

Bardziej zasadne wtdaje się przyjęcie takiego ustawienia dźwigni i linek ze względu na rozkład sił działających na dźwignie oraz uniknięcie kolizji górnej linki ze statecznikiem poziomym. W skrajnym położeniu około 45 stopni linka góran styka się z powierzchnia statecznika.

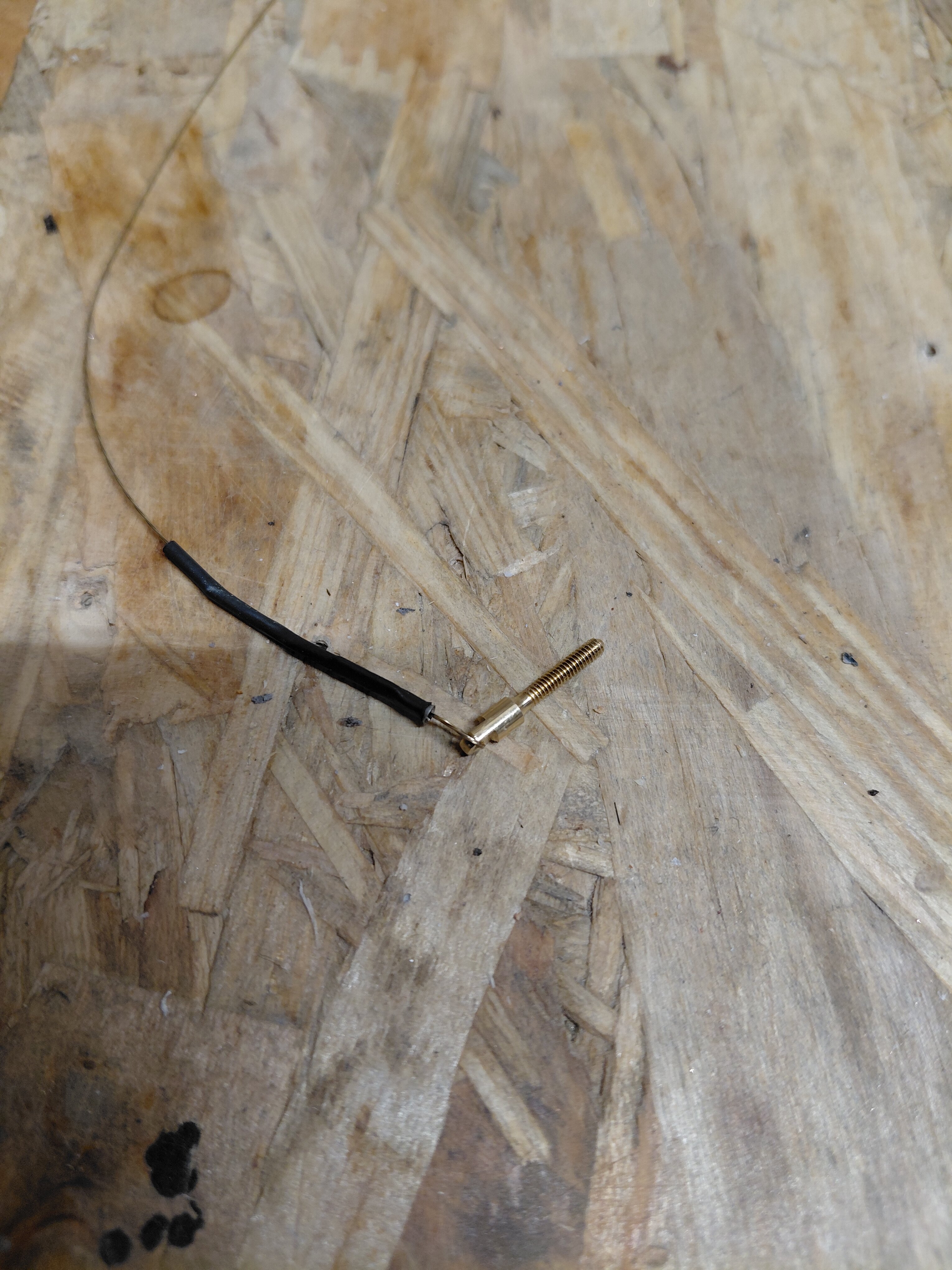

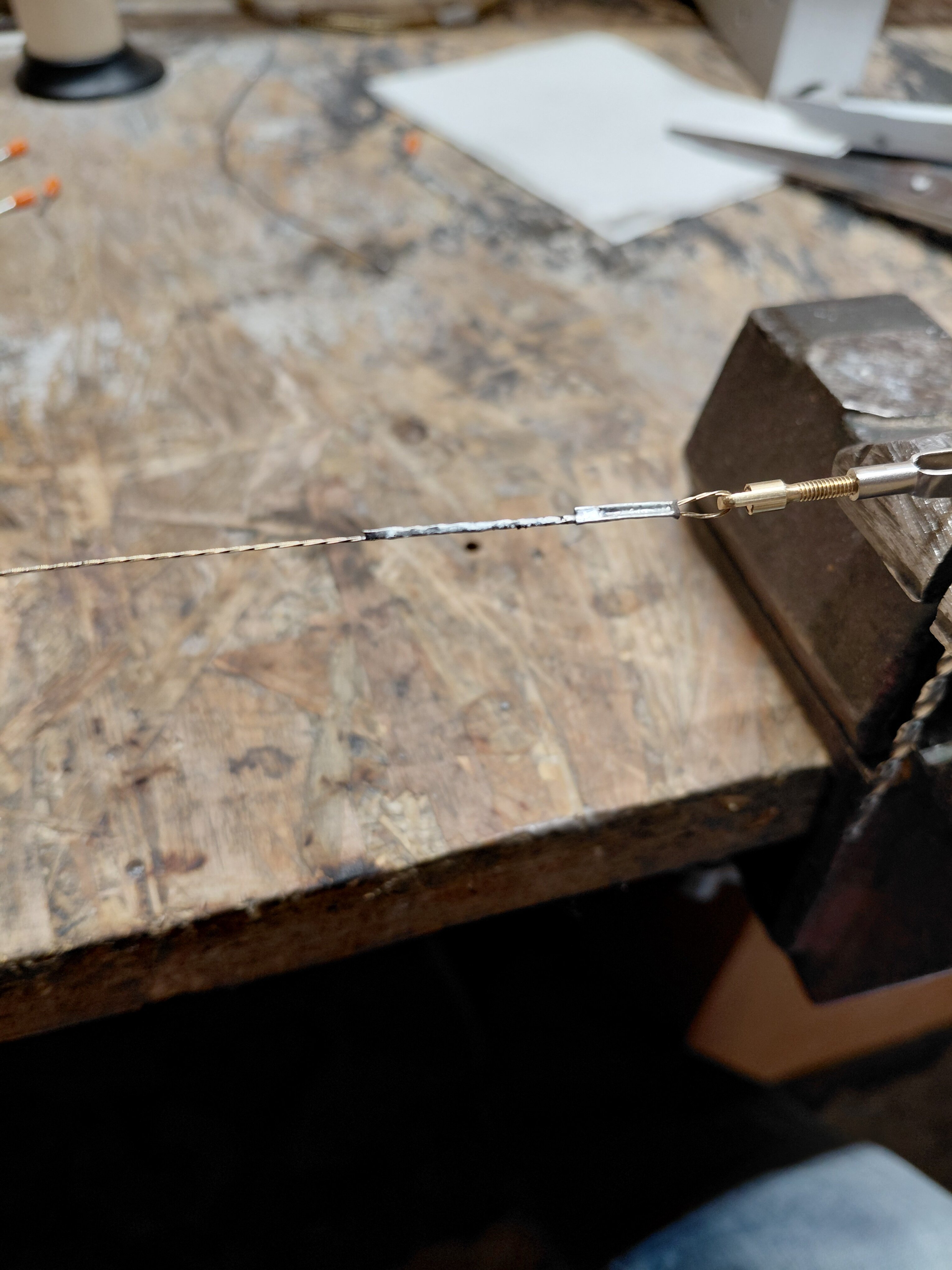

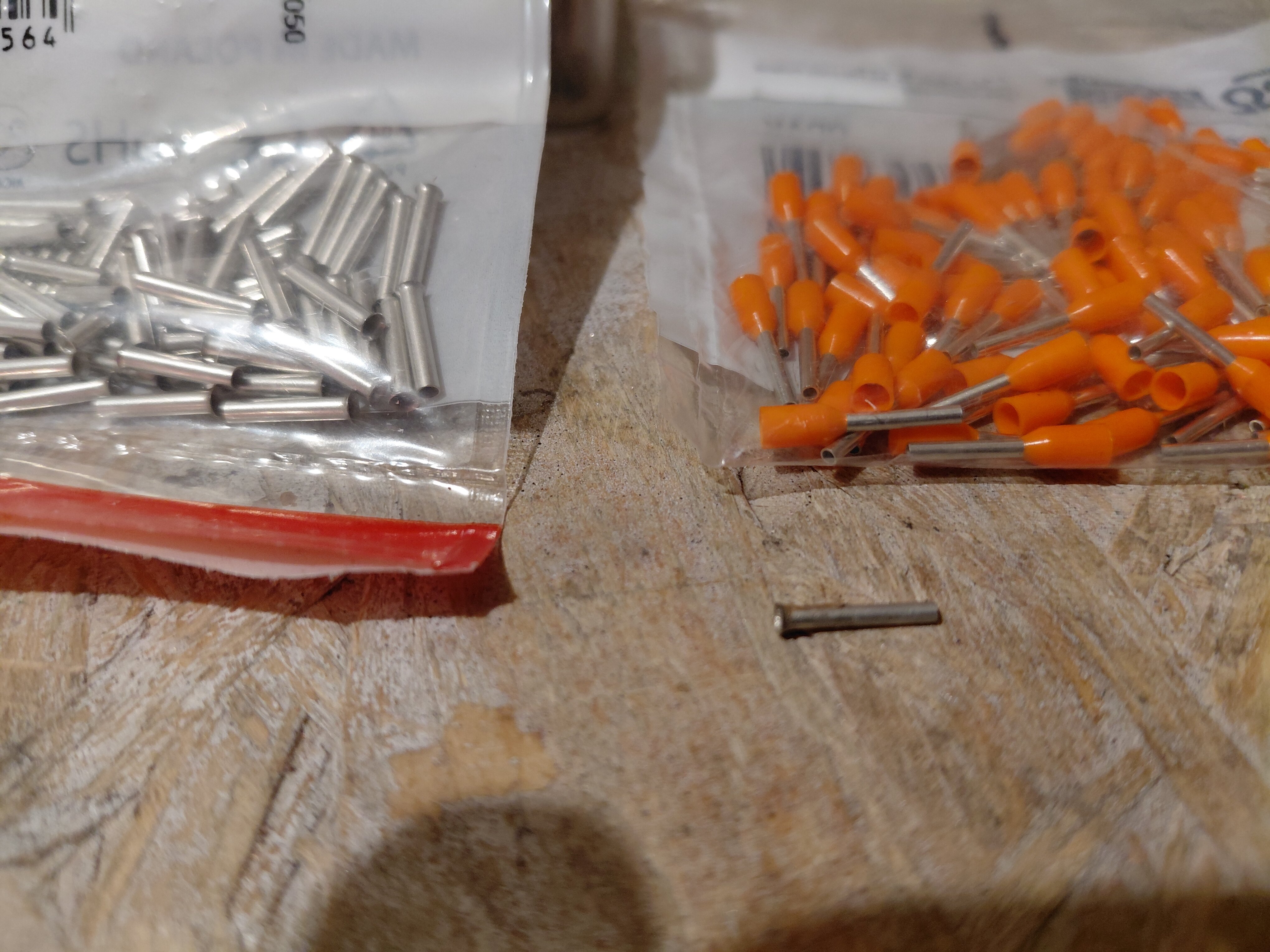

W napędzie linkowym układ musi być równoległobokiem (dźwignie muszą mieć taką samą długość 1:1). W przeciwnym przypadku mechanizm nie będzie działał ze względu na geometrię - jedna z linek musiałby by być rozciągliwa.





[Patryk Sokol]

Godzinę temu, Crosswind napisał:

Wywód słuszny ale nie uzasadnia przyjętego rozwiązania konstrukcyjnego. W rzeczywistym RWD pilot nie miał możliwości przemieszczania drążka o kąt +/- 70 stopni.

Bardziej zasadne wtdaje się przyjęcie takiego ustawienia dźwigni i linek ze względu na rozkład sił działających na dźwignie oraz uniknięcie kolizji górnej linki ze statecznikiem poziomym. W skrajnym położeniu około 45 stopni linka góran styka się z powierzchnia statecznika.

Pełna zgoda



Aczkolwiek - dźwignie prostopadle do linek to również pozycja w której górna linka jest najwyżej względem statecznika.

Godzinę temu, Crosswind napisał:

W napędzie linkowym układ musi być równoległobokiem (dźwignie muszą mieć taką samą długość 1:1). W przeciwnym przypadku mechanizm nie będzie działał ze względu na geometrię - jedna z linek musiałby by być rozciągliwa.

Pełna zgoda, ale



Tzn. Przy niewielkich przełożeniach różnica jest tak niewielka, że i tak to będzie działać.

Żeby daleko nie szukać, to mój RWD-10 ma przełożenie na SK inne niż 1:1 (bodaj 1,2:1) i długość linki zmienia się tak nieznacznie, że to wszystko działa jak powinno, bez oporów, luzów itp.

Uznałem, że wolę tak, niż żeby serwo pracowało niepełnym zakresem (a wychyleń +/- 60st na SK nie potrzebuję)

A, że coś tam się musi naprężać?

To inny temat



[Grzesiek]

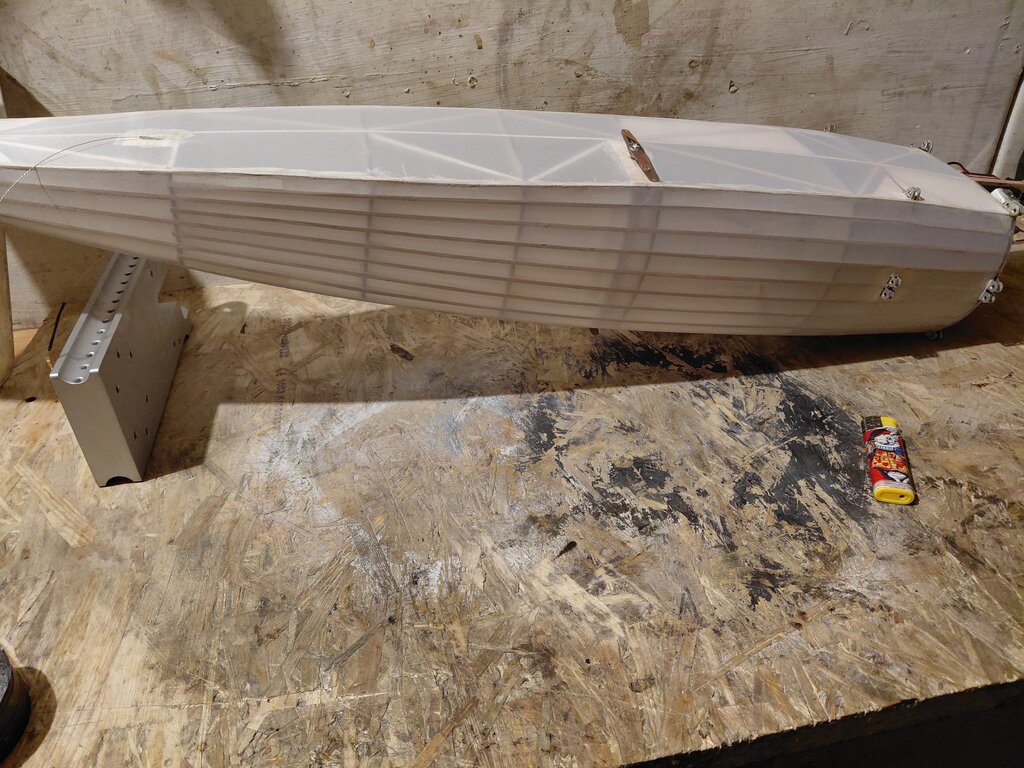

No to ja nie mam 1:1 mam nadzieje że bedzie ok.

[jarek996]

Skrzydelka masz krotkie, jak amerykanskie wyscigowki z lat 30!
