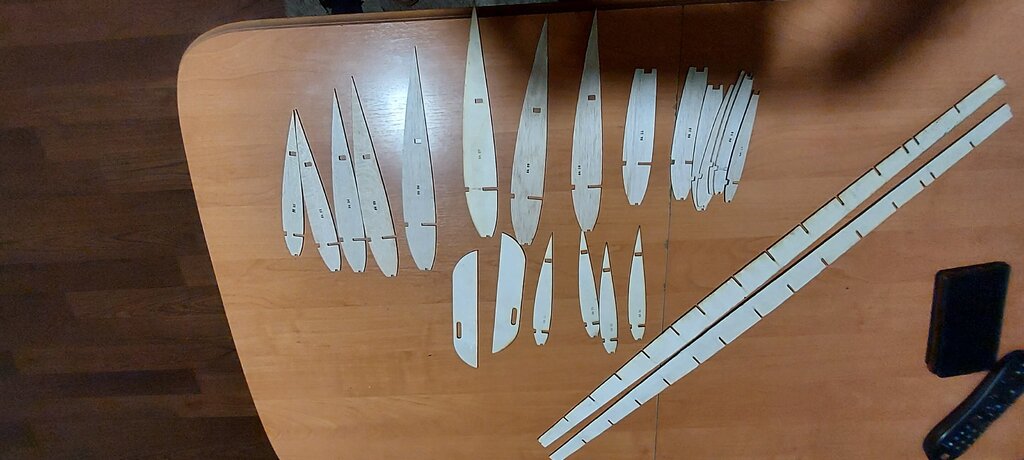

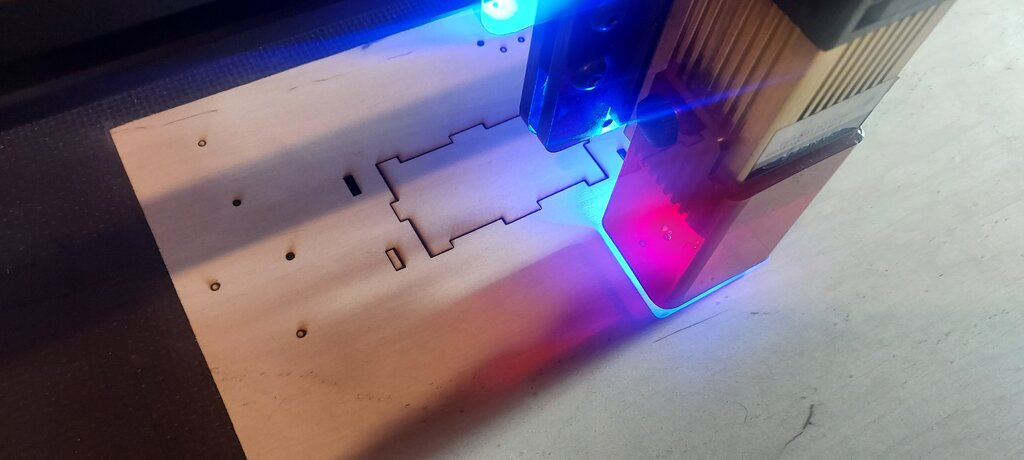

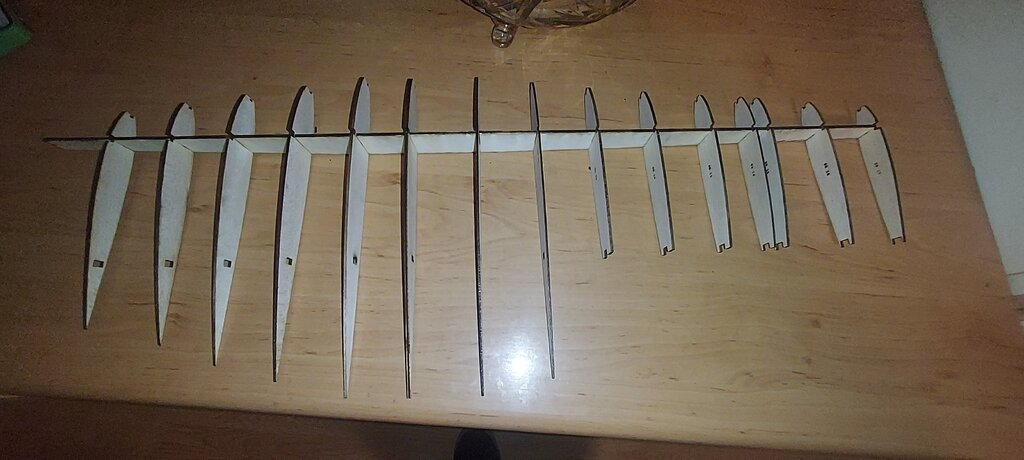

Popular Post Grzesiek Posted February 25 Popular Post Share Posted February 25 Zawsze mi się podobał RWD 10.Dlugo nie mogłem namierzyć planów,bo poprostu ich nie było.W miedzy czasie powstał ploter laserowy.Zadałem pytanie w dziale PLANY o model typu parasol.Koledzy pod linkowali kilka propozycji,między innymi tytułowa dyche. https://3dwarehouse.sketchup.com/model/95f570ae-f9eb-4fd1-9ca0-558e36051243/Model-Polskiego-samolotu-akrobacyjnego-RWD-10?hl=pl Model jest w skali 1:4 (1850 rozp) fajny ale nie posiadam do niego napędu.Przeskalowałem na 1500mm rozp.i będzie napędzał ASP 52 4 takt. Model 3D rozłożył kolega Piotr (pacyfic_77).za co bardzo serdecznie mu dziękuję.Ale do rzeczy. Rozpiętość 1500 napęd ASP FS 52 AR Waga jak wyjdzie do 1500G to będzie super max 2000g wtedy obciążenie wyjdzie ok 62g/dcm.Będziemy walczyć z wagą. No i się stało. Z tego powstaje: Plany równiez: KADŁUB.pdfKADŁUB.pdfSkrzydło.pdf I trochę zdięć. I tniemy na laserku który poczyniłem. 6 1 Link to comment Share on other sites More sharing options...
Andrzej Klos Posted February 25 Share Posted February 25 Swietnie! Oby wiecej Polskich konstrukcji. Link to comment Share on other sites More sharing options...
Grzesiek Posted February 26 Author Share Posted February 26 Jak dyszke skończe a to troche potrwa,praca, dom itp.,to ten będzie następny. https://3dwarehouse.sketchup.com/model/1a4c6c93-54c3-4fd4-9ee6-ad9172dea77e/Samolot-RWD-4 4 Link to comment Share on other sites More sharing options...
Andrzej Klos Posted February 26 Share Posted February 26 Godzinę temu, Grzesiek napisał: Jak dyszke skończe a to troche potrwa,praca, dom itp.,to ten będzie następny. https://3dwarehouse.sketchup.com/model/1a4c6c93-54c3-4fd4-9ee6-ad9172dea77e/Samolot-RWD-4 Tak trzymac! 😀 Link to comment Share on other sites More sharing options...

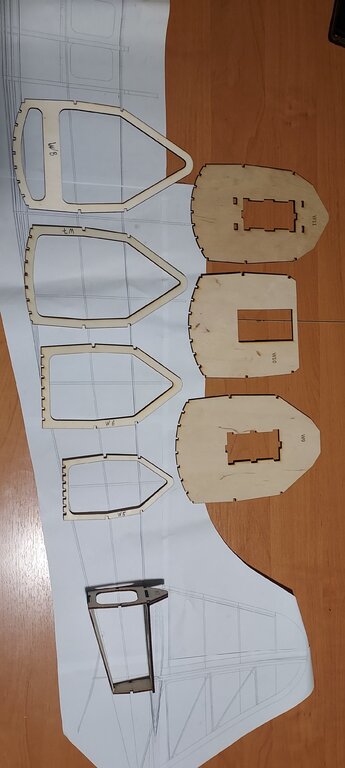

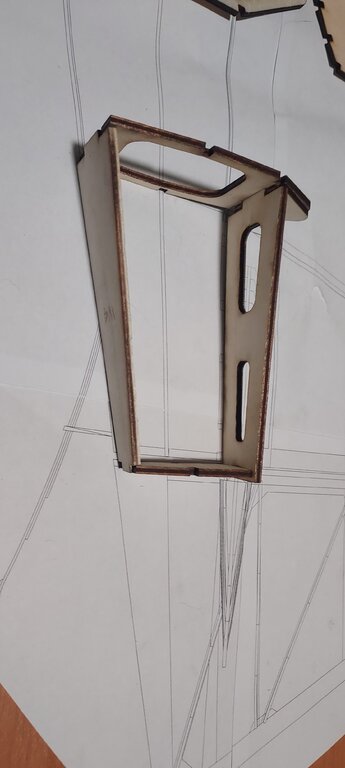

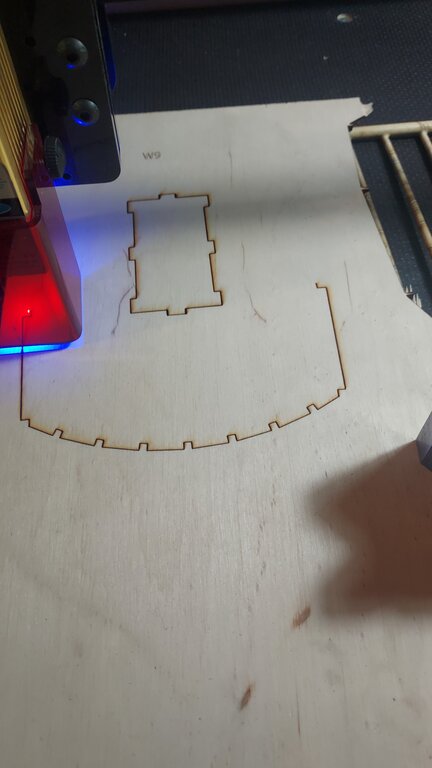

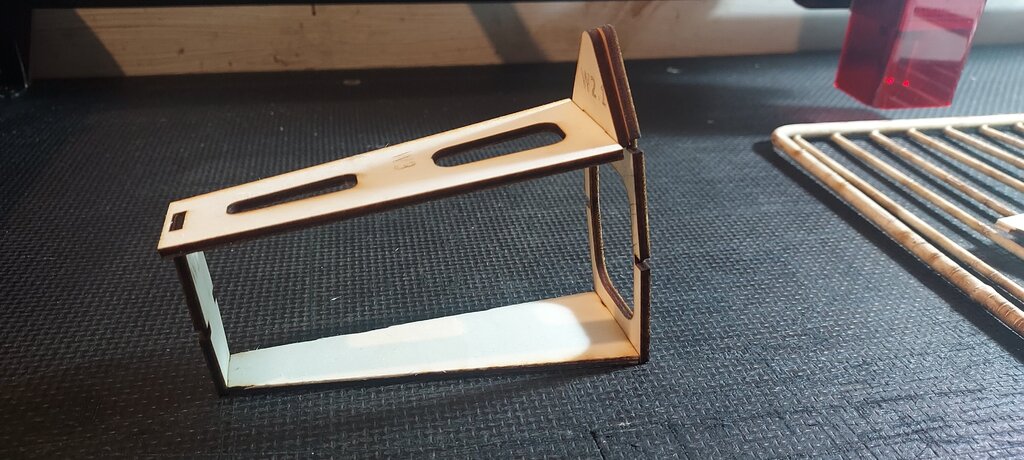

Popular Post Grzesiek Posted February 28 Author Popular Post Share Posted February 28 I coś do przodu.Troche roboty jest przy obrobce programowej ale i pocięte.Trzy pierwsze wręgi sklejka topolowa 3mm reszta balsosklejka trójeczka 6 Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 Panowie w nocy zamiast spać to rozmyslałem czym go pokryć.Ja wiem ze to jeszcze daleki etap,no ale ja lubię mieć wszystko przemyślane.Oracower?Słabo.Koweral niedostępny.Mam dużo japonki ,ale przydał by się szyfon.I tu zaczynaja się schody bo dzisiejsze tkaniny to nie wiadomo ktora sie naciągnie pod celonem a ktora nie.Podpowiedzcie coś. Link to comment Share on other sites More sharing options...
d9Jacek Posted March 1 Share Posted March 1 55 minut temu, Grzesiek napisał: Podpowiedzcie coś. https://allegro.pl/oferta/szyfon-gladki-biel-lodowa-1-2-mb-11778432185?bi_s=ads&bi_m=listing:desktop:query&bi_c=NDI3ODI4ZWUtNmEzNy00YzY0LWFjMGMtMzVhNmYwOGVkYWE5AA&bi_t=ape&referrer=proxy&emission_unit_id=18d06aa3-aba2-4205-956d-006f203e445d 1 Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 Jacku pewien jesteś na 100% ze ten poliester zadziala z celonem?Robilem proby z firanką właśnie z takiego czegoś i mizerota,nie naprężalo się to za chiny.A nie powinien to być szyfon jedwabny naturalny ktory jest dość drogi?No chyba ze technologicznie robilem coś nie tak.Moze opisz proces prac z tą tkaniną i japonka pod spód czy na wierzch? Link to comment Share on other sites More sharing options...
Lucjan Posted March 1 Share Posted March 1 10 minut temu, Grzesiek napisał: Jacku pewien jesteś na 100% ze ten poliester zadziala z celonem?Robilem proby z firanką właśnie z takiego czegoś i mizerota,nie naprężalo się to za chiny.A nie mowinien to być szyfon jedwabny naturalny ktory jest dość drogi? Grześku , ja do przyklejania, i impregnowania tej tkaniny poliestrowej używam Caponu . Tkanina napręża się nie wichrując konstrukcji . Pomagam sobie przy tym delikatnie podgrzewając tkaninę opalarką. 2 1 Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 Godzinę temu, Lucjan napisał: Grześku , ja do przyklejania, i impregnowania tej tkaniny poliestrowej używam Caponu . Tkanina napręża się nie wichrując konstrukcji . Pomagam sobie przy tym delikatnie podgrzewając tkaninę opalarką. A co z japonką?Dajesz czy wogole rezygnujesz?Lucjan a masz moze w swoich relacjach jakieś filmy fotki z wykonywania oklejania?Czy to taki kapon? Link to comment Share on other sites More sharing options...
mirolek Posted March 1 Share Posted March 1 Cytat Koweral niedostępny dostępny na eBay, ostatnio zamawiałem Sprzedawca: rchobbyexperts 1 Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 11 minut temu, mirolek napisał: dostępny na eBay, ostatnio zamawiałem Sprzedawca: rchobbyexperts Znalazłem wysyłka z USA cena wysyłki jak bym brał 10 paczek to ok Link to comment Share on other sites More sharing options...

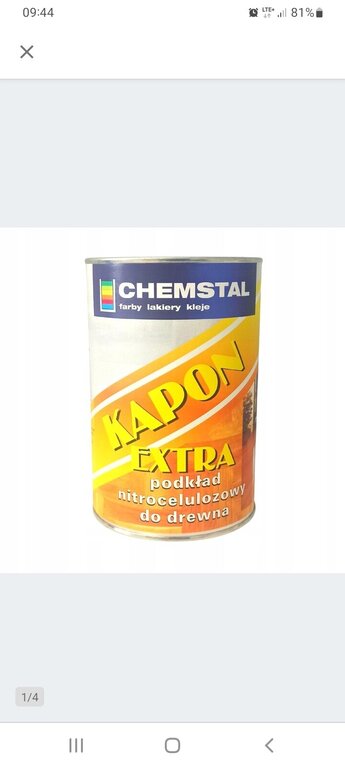

d9Jacek Posted March 1 Share Posted March 1 2 godziny temu, Grzesiek napisał: japonka pod spód jeżeli chcesz dać japonke to tylko pod spód. Ta metoda znakomicie ułatwia pokrywanie szyfonem , pokrycie jest bardzo odporne na wszelkiego typu "urazy" no ale niestety waga rośnie.. Jeęli nie stosuje japonki jako wstęne krycie to robie to w następujący sposób.. Wszystkie powierzchnie do których ma być przylejony szyfon pokrywam rozcieńczonym AK20. Najpierw oklejam dolna powierzchnię płata. Przycinam bryt szyfonu, tnę nożem "OLFA" okrągłym. Przyklejam najpierw do nasadowego żebra płata no i dalej po kolei tak jak japonką. Używam Caponu, takiego jak na foto.Pieknie się naciąga, można pomóc sobie tak jak napisał Lucjan , suszarką lub opalarką.Górna powierzchnia płata podobnie. 1 Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 10 minut temu, d9Jacek napisał: jeżeli chcesz dać japonke to tylko pod spód. Ta metoda znakomicie ułatwia pokrywanie szyfonem , pokrycie jest bardzo odporne na wszelkiego typu "urazy" no ale niestety waga rośnie.. Jeęli nie stosuje japonki jako wstęne krycie to robie to w następujący sposób.. Wszystkie powierzchnie do których ma być przylejony szyfon pokrywam rozcieńczonym AK20. Najpierw oklejam dolna powierzchnię płata. Przycinam bryt szyfonu, tnę nożem "OLFA" okrągłym. Przyklejam najpierw do nasadowego żebra płata no i dalej po kolei tak jak japonką. Używam Caponu, takiego jak na foto.Pieknie się naciąga, można pomóc sobie tak jak napisał Lucjan , suszarką lub opalarką.Górna powierzchnia płata podobnie. I to są super merytoryczne informacje.Bardzo dziękuję Jacku.A czy ten Ak 20 konieczny czy można zastąpić celonem lub kaponem? Link to comment Share on other sites More sharing options...
d9Jacek Posted March 1 Share Posted March 1 4 minuty temu, Grzesiek napisał: .Bardzo dziękuję Jacku. miło mi,że pomogłem. Jeżeli masz jakies pytania to bardzo chętnie pomoge edit. zwróc uwagę przy oklejaniu jak układa się splot szyfonu.Powinien być równoległy do osi podłużnej plata, czyli powiedzmy do głownego dzwigara. Jeżeli nie będzie to szyfon może ciągnąc w jedną stronę. 1 Link to comment Share on other sites More sharing options...
m2z Posted March 1 Share Posted March 1 niedawno oklejałem szyfonem skrzydło dużego szybowca. Tak jak mówi Jacek ,po ułożeniu szyfonu wzdłuż dżwigara i zamocowaniu go na końcach przy pomocy kawałków wąskiej papierowej taśmy klejącej{patrząc płasko pod światło} naciągaj poprzecznie szyfon przyklejając go do drugiej strony płata.przy odpowiednio gęstym przyklejeniu taśmą i kontroli pod światło jesteś wstanie precyzyjnie ustawić idealnie proste "słoje" szyfonu. I dopiero po tym przyklejaj go na gotowo. KONIECZNE jest gruntowani AK 20! pozdrawiam Marek Link to comment Share on other sites More sharing options...
d9Jacek Posted March 1 Share Posted March 1 15 godzin temu, Grzesiek napisał: Trzy pierwsze wręgi sklejka topolowa..... Gzegorz, jezeli wolno mi cos zasugerować...zrób te pierwsze trzy wręgi z uczciwej sklejki lotniczej a nie z takiego próchna..tam są kluczowe węzły kadłuba.. Domek silnika również, klej Epo a nie PVA Link to comment Share on other sites More sharing options...
Grzesiek Posted March 1 Author Share Posted March 1 Masz Jacku oczywiscie racje ze tak by było najlepiej,ale nie mam sklejki lotniczej 3mm to raz a 2 z cięciem laserem sklejki lotniczej jest problem.Postaram się to rozwiazać w inny sposob ale to w trakcie montażu Link to comment Share on other sites More sharing options...
japim Posted March 1 Share Posted March 1 W dniu 25.02.2023 o 20:19, Grzesiek napisał: Waga jak wyjdzie do 1500G to będzie super max 2000g wtedy obciążenie wyjdzie ok 62g/dcm.Będziemy walczyć z wagą. Grzegorz? To jest duzy model. Czemu chcesz zrobic z niego latajaca gazete? Link to comment Share on other sites More sharing options...
d9Jacek Posted March 1 Share Posted March 1 32 minuty temu, Grzesiek napisał: ale nie mam sklejki lotniczej 3mm https://modelemax.pl/pl/sklejka-lotnicza/32663-sklejka-lotnicza-33101000-mm-6w-premium-finlandia-koivuvaneri 32 minuty temu, Grzesiek napisał: z cięciem laserem laser ręczny, to tylko 3 wręgi i konstrukcja domku silnika Link to comment Share on other sites More sharing options...
