Wicherek 10D relacja z budowy

[Bartek Piękoś]

Mam swoje przemyślenia ale wolę się upewnić



Na razie tyle, czekam na odpowiedzi

Wiesz, mało to zachęcające do produkowania się z odpowiedziami na liczne pytania.

Może zechcesz ujawnić swoje przemyślenia a koledzy podpowiedzą czy idziesz w złą czy dobrą stronę?

[modelarz115]

Moje przemyślenia:



mocowanie bowdena na serwo http://abc-rc.pl/p/112/2207/mocowanie-bowdena-na-serwo-1-2mm-nakretka-bowdeny-linki-i-osprzet-do-nich-akcesoria-modelarskie-drobnica.html'

popychacz http://abc-rc.pl/p/13/719/pret-stalowy-1-2-mm-1mb--prety-materialy-konstrukcyjne.html'

orczyk http://abc-rc.pl/p/109/1893/dzwignia-sterow-przykrecana-z-bolcami-20x20-mm-orczyk-dzwignie-orczyki-akesoria-modelarskie-drobnica.html'

drut na podwozie http://abc-rc.pl/Pret-stal-ocynk-2mm

kółka http://abc-rc.pl/p/40/627/kolo-super-lekkie-46mm-h9-os-2mm--kolka-akcesoria-modelarskie-drobnica.html

zawias http://abc-rc.pl/p/108/2248/zawias-poliestrowy-20x25-mm-zawiasy-akcesoria-modelarskie-drobnica.html



Coś jeszcze powinno mi się przydać?



Jak wstawiać linki pod 'klik'?

[sławek]

zawiasy ok sam je używałem   ale mocowanie  bowdena,i popychacz z drutu stalowego!!  -z węgla  powinien być!! -taki drut to zbędna waga    .lub kupić bowden np taki http://http://abc-rc.pl/p/112/640/bowden-wzmocniony-1mb-mp-jet-3004--bowdeny-linki-i-osprzet-do-nich-akcesoria-modelarskie-drobnica.html  a montaż jego na orczykach steru i serwa poprzez wygięcie go w "zetke"

 "mocowanie bowdena można zastąpić wkładką z kostki elektrycznej przy wersji z popychaczem zamiast bowdena

Drut na podwozie i kółka  ok

[modelarz115]

Mój koszyk:



ABC-RC Modele RC - sklep modelarski RC - modele samoloty RC - hurt.pdf

Jak pisałem wcześniej silnik, regiel i pakiet dokupię później



Są też pierwsze materiały do budowy wicherka z tradycyjnej konstrukcji listewkowo - sklejkowej



PS. dzięki za rady

[noker]

Piasta nie pasuje do śmigła



wywal piastę z koszyka, a dołóż drugie smigło na zapas,

i dokup Prop-Saver

[vowthyn]

Wcześniej pytałeś o szpachlowanie depronu. Ta szpachlówka świetnie się sprawdza: http://www.modelemax.pl/product_info.php?cPath=21_586&products_id=9402.

[modelarz115]

Przepraszam, zapomniałem wspomnieć że piastę kupiłem do śmigieł, które kupiłem wcześniej  . Pierwsza piasta się zgubiła więc przerzuciłem się na Prop-Saver który leżał w szufladzie.

A śmigieł mam na razie pod dostatkiem  . Dorzucę jeszcze kilka magnesów neodymowych.

[modelarz115]

Z braku czasu postępy niewielkie, ale jednak są  .

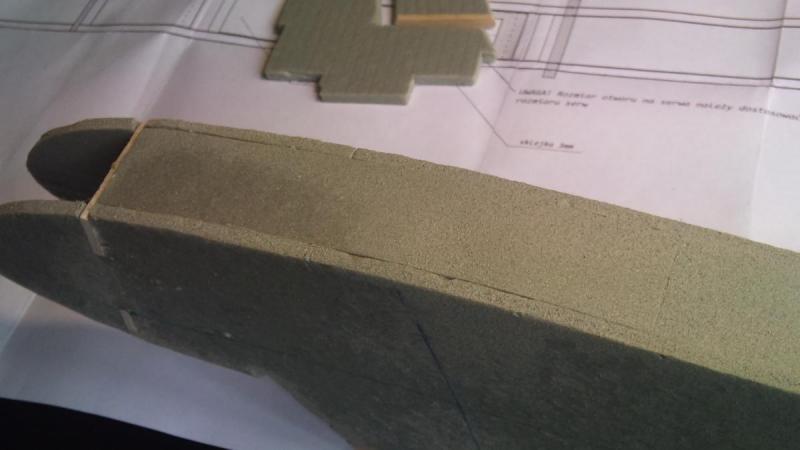

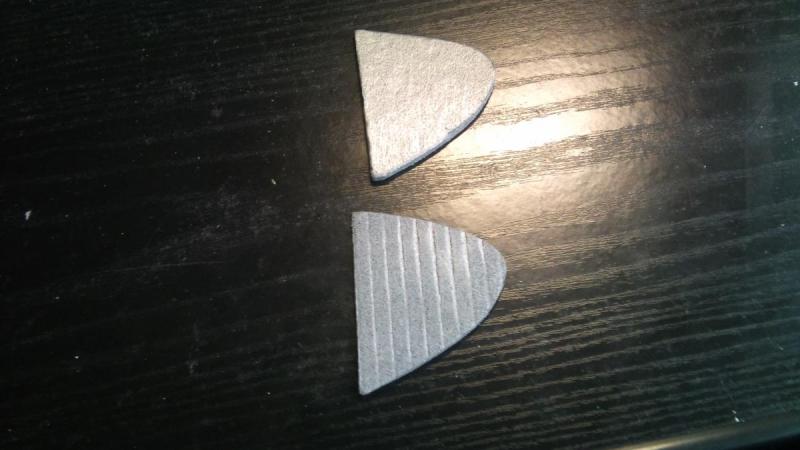

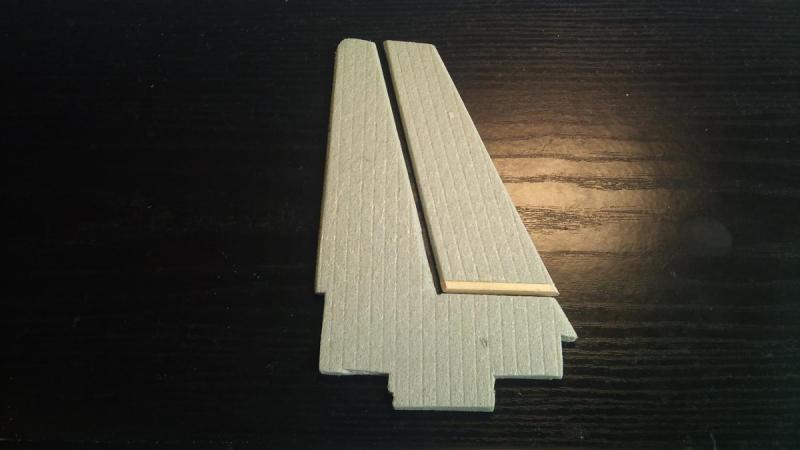

Wstępnie wycięty i przeszlifowany statecznik pionowy. Zdecydowałem się na ten kształt, ponieważ to oryginał z planów W10 s. Nie wie jeszcze jak go zamocuję (ma być odejmowany)

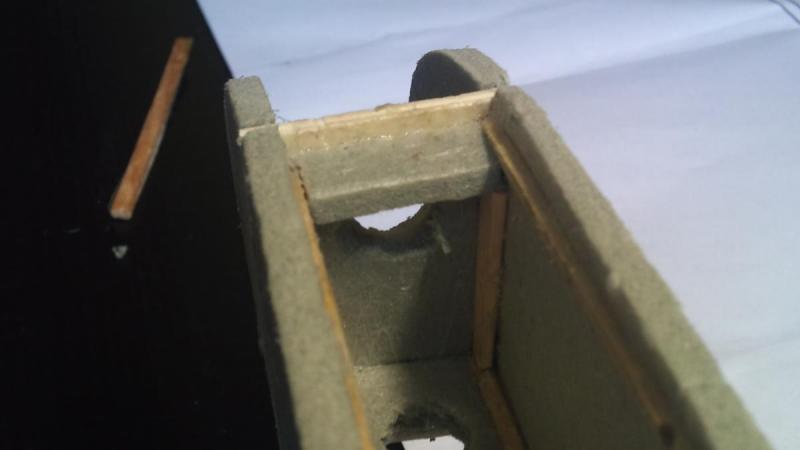

Kolejne wzmocnienie przy wrędze silnikowej, tym razem niewielkie

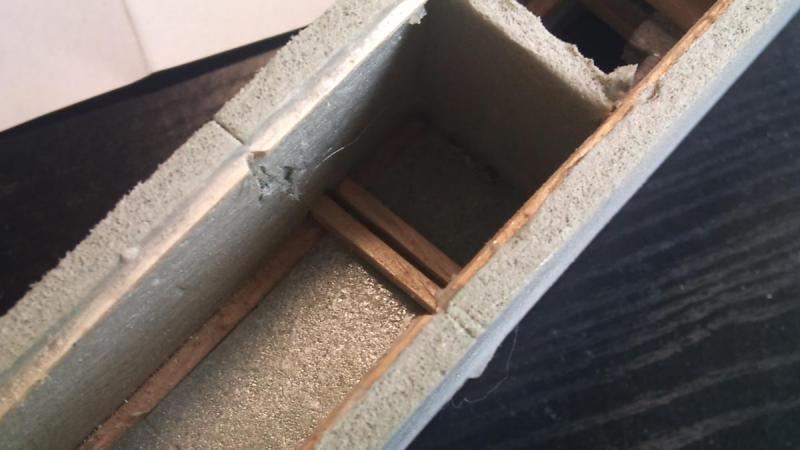

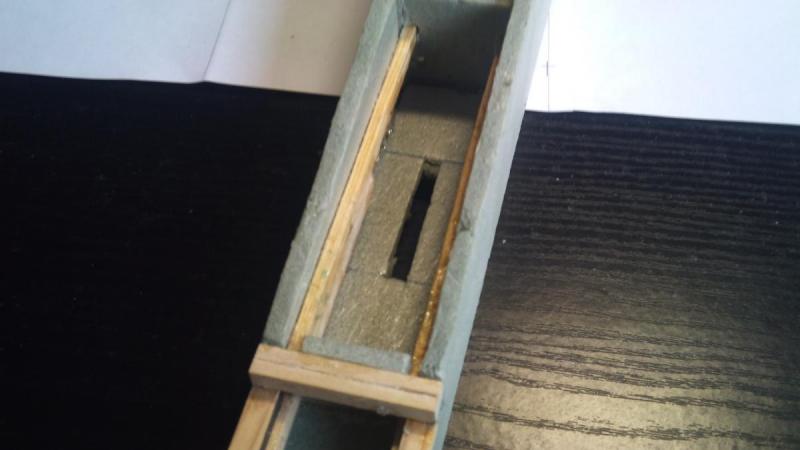

wzmocnienie podłogi w miejscu mocowania SK



Wzmocnienie do mocowania podwozia









Po doklejeniu podłogi kadłuba  jak dokręcisz serwo? Jak zapniesz popychacz? Jak nie masz miejsca to trzeba było te 2 serwa ułożyć jedno za drugim - - albo ukośnie //  wtedy byś miał wszystko na wieszchu



W tym miejscu nie będzie podłogi, tylko pokrywa mocowana na magnesy



Całość została wstępnie przeszlifowana



Co do magnesów, czy takie się nadadzą? Chodzi mi o mocowanie pokryw

http://abc-rc.pl/p/8/904/magnes-5x5x1mm-n50-neodymowy-wzmocniony--inne-materialy-konstrukcyjne.html



















[Piotr T.]

trochę maławe, lepiej te: http://abc-rc.pl/p/8/2574/magnes-10x5x2mm-n38h-do-blokady-skrzydel-neodymowy--inne-materialy-konstrukcyjne.html

A pokrywę lepiej i tak z jednej strony, najlepiej dziobowej, zamocować na zawiasie

[Bartek Piękoś]

Wzmocnienie do mocowania podwozia


Te belki wzmacniające kadłub - są ponacinane? Depron na tej wysokości od wewnątrz sprawia wrażenie poharatanego. Dobrze widzę?



Co do magnesów, czy takie się nadadzą? Chodzi mi o mocowanie pokryw

http://abc-rc.pl/p/8/904/magnes-5x5x1mm-n50-neodymowy-wzmocniony--inne-materialy-konstrukcyjne.html

Zależy jakiej wagi jest pokrywa. Jeśli będzie z samego depronu to moim zdaniem nawet jeden taki magnes wystarczy (z drugiej strony - na kołki).

Ale daj dwa, na wszelki wypadek.

[modelarz115]





Te belki wzmacniające kadłub - są ponacinane? Depron na tej wysokości od wewnątrz sprawia wrażenie poharatanego. Dobrze widzę?

Wiem, konstrukcja w tym miejscu jest zbyt wiotka - trochę tego nie przemyślałem

Po wstawieniu podwozia wkleję w burty depron 3mm (może się nie rozleci  )

Ten samolot to prototyp

Na pewno będzie jeszcze drugi egzemplarz wykonany lepiej, dokładniej itp.



Tym czasem znów niewielkie postępy

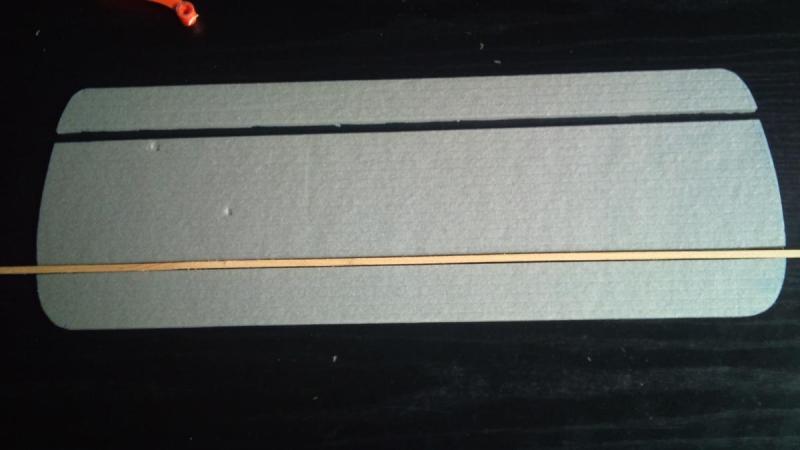

wstępnie wycięty i przymierzony statecznik poziomy (śmigło bez komentarza)



wzorowałem się tym



nowe węższe ścianki (silnik by się nie zmieścił  )



przy okazji widać wklejony kawałek pokrywy



Z racji tego że części zamawiam dopiero we wtorek, postanowiłem zwolnić i lepiej dopracować poszczególne elementy













[polpakpol]

Te kawałki nie są konieczne, nie musi ich być.

[modelarz115]

Te kawałki nie są konieczne, nie musi ich być.



ale będą pięknie wyglądać



tym czasem...



statecznik poziomy się klei

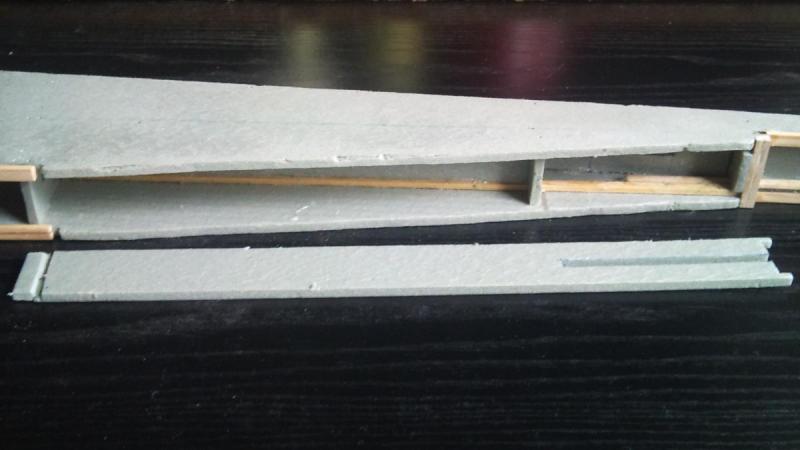

I mam górną część kadłuba



Zaczynam też przymierzać się o skrzydła



w zaznaczonym miejscu będzie listewka sosnowa 2x8



planuję skrzydła po 8 wręg, każde po 60 co długości



dwie połówki łączone na zakładkę, mniej więcej w ten sposób

[robertus]

Podziwiam Twój zapał do robienia żeberek z depronu.

Zrobiłbyś to skrzydło w kfm3 ze wzmocnieniem z rurki węglowej. Wznios skrzydła zrobiłbyś wygiętym gwoździem w V włożonym w rurkę. Styk zalepiłbyś soudalem pieniącym. W 3 godziny miałbyś gotowe skrzydło.

Z czekaniem 2 godziny na wyschnięcie soudalu.

Ale jak tak chcesz to zrób V ze sklejki sklej nią dźwigary a skrzydła na styk, nie na zakładkę. Mam nadzieję, że ten wznios to taki specjalnie przerysowany.

[Bartek Piękoś]

Wiem, konstrukcja w tym miejscu jest zbyt wiotka - trochę tego nie przemyślałem

Po wstawieniu podwozia wkleję w burty depron 3mm (może się nie rozleci  )

Wtedy sens tracą podłużnice sosnowe. To one chyba mają wzmacniać, a nie kolejne warstwy depronu. Podklej podłużnice 5-6cm odcinkami sosny o takim samym przekroju jak podłużnice. Dobrze byłoby pamiętać o pocienieniu ich końców dla uniknięcia karbu.



W każdym egzemplarzu, również w prototypie warto unikać błędów, zwłaszcza jeśli o nich wiesz i łatwo można je poprawić.





nowe węższe ścianki (silnik by się nie zmieścił  )

To będzie bardzo delikatny element w miejscu narażonym na wszelkie udary. Albo zrezygnuj albo zrób z 3mm balsy i naklej na boki kadłuba z 1-2cm zakładką. Będziesz miał przód  na długości silnika trochę szerszy (nie będzie raziło, bo tak jest często w samolotach), zyskasz mocniejszą konstrukcję nosa, większą komorę silnika, większą łatwość zrobienia w tych balsowych elementach otworów chłodzenia itd. Przejście tych balsowych boczków w depronowe boki kadłuba możesz zrobic płynne (szpachla, sfazowanie balsy, najlepiej kombinacja w/w, itd.)



Łączenie skrzydeł - jak radzi Robert - koniecznie z V-łącznikiem sklejkowym po obu stronach dźwigara. Również tu pamiętaj o unikaniu karbu.

[modelarz115]





To będzie bardzo delikatny element w miejscu narażonym na wszelkie udary. Albo zrezygnuj albo zrób z 3mm balsy i naklej na boki kadłuba z 1-2cm zakładką.

To ma służyć tylko do ozdoby  , jak się połamią to z nich zrezygnuję

Myślałem nad zrobieniem tego elementu ze sklejki ''cytrusowej'' ale stwierdziłem że nie ma to sensu (wiem że głupie  )







Podklej podłużnice 5-6cm odcinkami sosny o takim samym przekroju jak podłużnice. Dobrze byłoby pamiętać o pocienieniu ich końców dla uniknięcia karbu.



Zgodnie z radą wleję podłużnice, ale po tym jak dostanę podwozie (około czwartku), teraz wyszło by ''na oko''





a w tym czasie........

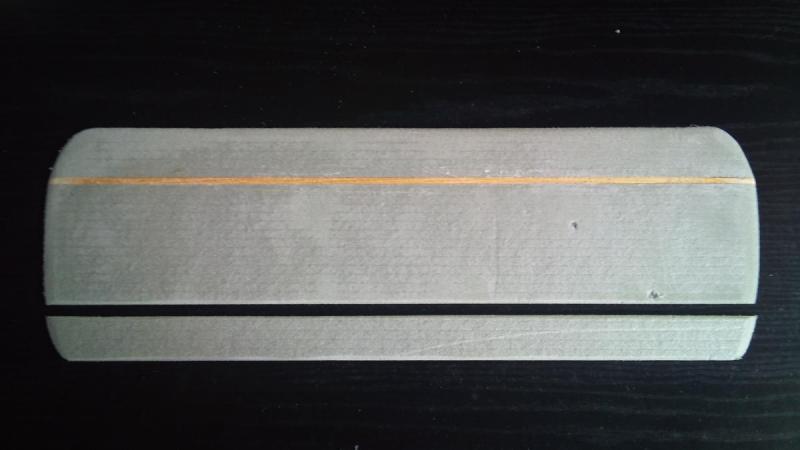

statecznik poziomy prawie gotowy

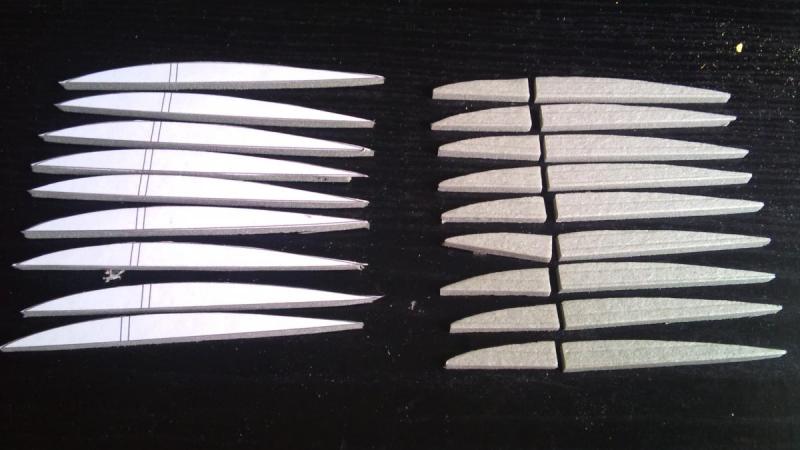

co wo wręg na razie mam jeszcze dużo zapału



co myślicie o tym: http://abc-rc.pl/p/8/1939/tasma-do-oklejania-modeli-47mm-czerwona-inne-materialy-konstrukcyjne.html



czym różnie się od zwykłej taśmy pakowej?





[sławek]

To prawdopodobnie taśma zbrojona siateczką nylonową -konstrukcyjnie fajna ale estetycznie już mniej i jest znacznie cięższa .Do kupienia w każdym budowlanym

Ster wydaje mi się za mały  -   to był projekt z czasów gdy nie było (lub była niedostępna) aparatura proporcjonalna  a w ówczesnych radiach było tylko wychylenie na "max"  w trybie on-off i dla tego za pewnie  ster wysokości jest tak mały...  jeśli mnie pamięć nie myli w wersji na uwięzi gdzie sterowanie jest "analogowe"  ster był powiększony.

[robertus]

Wyciąłeś żeberka skrzydła z offsetem na grubość poszycia?

[modelarz115]

Wyciąłeś żeberka skrzydła z offsetem na grubość poszycia?

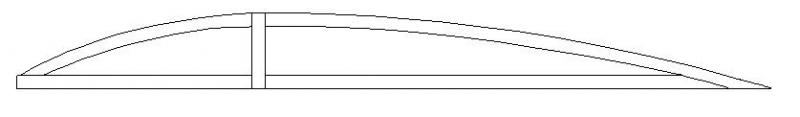

Żeberka są wykonane według tego schematu









Ster wydaje mi się za mały  -   to był projekt z czasów gdy nie było (lub była niedostępna) aparatura proporcjonalna  a w ówczesnych radiach było tylko wychylenie na "max"  w trybie on-off i dla tego za pewnie  ster wysokości jest tak mały...  jeśli mnie pamięć nie myli w wersji na uwięzi gdzie sterowanie jest "analogowe"  ster był powiększony.



SK będzie odejmowany z możliwością wymiany



Czytałem o tym, ale dzięki za zwrócenie uwagi







To prawdopodobnie taśma zbrojona siateczką nylonową -konstrukcyjnie fajna ale estetycznie już mniej i jest znacznie cięższa .Do kupienia w każdym budowlanym



Więc oklejamy tradycyjnie - taśmą pakową

Mogę zdradzić, że będzie w barwach narodowych (ale bez przesady)

[AdamOld]

Ja zbudowałem z podkładów model STS bez żadnych wzmocnień. Dokładnie tak jak w instrukcji http://www.rcgroups.com/forums/showthread.php?t=354237.



Doskonała zabawa takim modelem, do nauki latania wręcz  idealny.





Przeżył wiele kretów, latał z kamerką FlyCamOne. Teraz buduję takiego samego o trochę większej rozpiętości.



Wymiary:



Długość 715 mm



Rozpiętość 995 mm



Waga gotowego do lotu z pakietem 3S 1300 około 450g.



Dlatego myślę o budowie z depronu Wicherka 15.
