Wicherek 10D relacja z budowy

[modelarz115]

Zależało by mi aby mój wicherek zachował swoją charakterystykę lotu   w tym duży wznios. Moim zdaniem takie modele latają bardziej majestatycznie.

Swoją drogą ciekawe co by się stało jak do oryginalnego profilu typu r 310 zamontował lotki  ?

[Bartek Piękoś]

Zależało by mi aby mój wicherek zachował swoją charakterystykę lotu   w tym duży wznios. Moim zdaniem takie modele latają bardziej majestatycznie.

Swoją drogą ciekawe co by się stało jak do oryginalnego profilu typu r 310 zamontował lotki  ?



Upewnię się, bo aż nie chce mi się wieżyc - Wicherek miał profil dwuwypukły i chcesz taki zastosować, żeby zachować charakterystykę lotu Wicherka?



Chcesz majestatycznie - zastosuj Clarka.

[modelarz115]

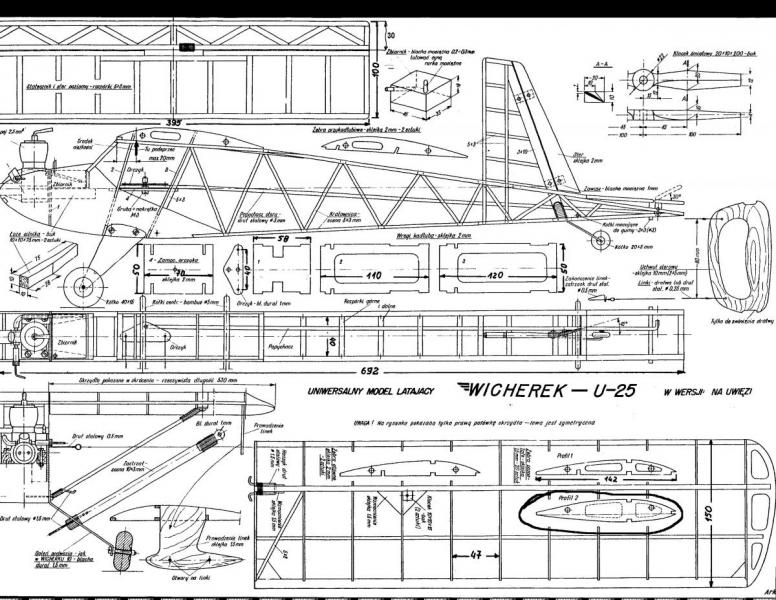

O tym profilu mowa





ale pewnie i tak zastosuję Clarka  .....

....lub zrobię kilka wersji, i tak będą mocowane na gumkę  .

[Tomak]

Ja bym zrobił KFM3 na Twoim miejscu, łatwy i też majestatycznie będzie latać

[robertus]

Zrób kfm3 i będziesz zadowolony

[polpakpol]

KFM3





Clark-y





Pamiętaj, że profil KFM3 musi mieć ostre te ,,schodki'' gdyż tam generuje się podciśnienie.

[TeBe]

Nie podciśnienie, tylko wiry :-)

[polpakpol]

A byłem przekonany że różnica ciśnień występuje

[TeBe]

Występuje, ale wg mojej skromnej wiedzy nie generują ją progi.

[polpakpol]

Cytacik z innego forum ,,Najprosciej tlumaczac vortex (wir) ktory powstaje na dolnej krawedzi uskoku wytwaza podcisnienie i przylepia gorne warstwy oplywajace skrzydlo. Profil KFm3 tego typu (Kline-Fogleman) jest uwazany za profil o duzym udzwigu i porownywalny ze staruszkiem Clark Y.



''

[TeBe]

Zgadzam się z zaznaczoną na czerwono częścią cytowanego zdania.



,,Najprosciej tlumaczac vortex (wir) ktory powstaje na dolnej krawedzi uskoku wytwaza podcisnienie i przylepia gorne warstwy oplywajace skrzydlo."

[robertus]

Wir wytwarza podciśnienie. W środku wiru tworzy się bąbel niskiego ciśnienia, co powoduje przylepianie się strug powyżej. Skutkuje to tym, że taki profil jest odporniejszy na zerwanie strugi i przepadnięcie modelu na wysokich kątach natarcia/wolnych lotach.

Proponuję od razu przewinąć do 2min, tylko nie zgadzam się z narratorem gdy opisuje kfm2, bo ewidentnie tam widać wir i cofający się dym.

[polpakpol]

Nie wiem,nie znam się jakoś bardzo na aerodynamice więc powołuję się na Pana wiedzę





,,W środku wiru tworzy się bąbel niskiego ciśnienia, co powoduje przylepianie się strug powyżej.'

A jednak

[magilla]

Może łatwiej zmajstrować skrzydełko na kmf ale co to za wygląd:)

Ja bym proponował zostać przy tym co jest w oryginalnych planach lub zmienić na clarkY

[modelarz115]

Są jakieś przeciwwskazania aby mocować pokrywę pakietu odbiornika i regla na magnesy?

[polpakpol]





mocować pokrywę pakietu odbiornika i regla na magnesy?

Przeciwwskazań nie ma.Muszą być konieczne magnesy neodymowe aby mocno trzymały.

[modelarz115]

Nowy wieczór - nowe postępy



wklejona dodatkowa wręga i ''wręga szybki'' z wyciętym miejscem na listewkę do mocowania gumki





sklejkowa szybka



półka i mocowanie serw (na razie mam tylko jedno)



i ta samo półka od dołu



Warto zwrócić uwagę że jedno serwo będzie górą do góry (SK), a drugie górą do dołu (SW).



Wzmocnienie kadłuba





Za półką na serwa znajdzie się jeszcze jedno wzmocnienie











[magilla]





Warto zwrócić uwagę że jedno serwo będzie górą do góry (SK), a drugie górą do dołu (SW).

Po doklejeniu podłogi kadłuba  jak dokręcisz serwo? Jak zapniesz popychacz? Jak nie masz miejsca to trzeba było te 2 serwa ułożyć jedno za drugim - - albo ukośnie //  wtedy byś miał wszystko na wieszchu

[sławek]

Wracając do profilu o którym myślałeś to profil do akrobacji wicherka w wersji na uwięzi -gdybyś go zastosował model będzie szybszy  ,prędkość startu i lądowania również . dodatkowo duży wznios tylko go zepsuje a lotki mogą się okazać niemal nie funkcjonujące.

Dodatkowo utrudniony był by montaż skrzydła z tym profilem na płaskim grzbiecie kadłuba.....

Też polecę ci kfma z dźwigarem z rurki węglowej  -bez wzniosu lub małym; z lotkami

lub większym bez lotek   a skrzydło bardziej "zaawansowane" zawsze będziesz mógł dostrugać później .

Przy tak małym modelu raczej bym obstawiał pakiet 2S  chyba ze to zakup przyszłościowy ..

[modelarz115]

Zakup jest jak najbardziej ''przyszłościowy''  .

Co do sprzętu to podjąłem już decyzję

model będzie latał na silniku z modelu o którym pisałem wcześniej i śmigle 9x5

pakiet 3s kupuję ''na przyszłość'' tak samo jak silnik  uciągu 1000g

dokupię jeszcze jedno serwo.



i seria pytań

-jaki popychacz mam zastosować (chodzi mi o zestaw od serwa do orczyka)

-jaki drut na podwozie

-...i kółka

-mam zastosować zawiasy czy zrobić z taśmy pakowej?



Mam swoje przemyślenia ale wolę się upewnić



Na razie tyle, czekam na odpowiedzi
