Wicherek 10D relacja z budowy


Recommended Posts

Witam wszystkich forumowiczów!

jestem nowy na forum więc z góry przepraszam za niedociągnięcia



Przechodząc do rzeczy zamierzam zbudować wicherka 10 w wersji piankowej (z racji tego że mój budżet jest zbyt ubogi na sklejkę)

jest to mój drugi model tego typu  ;)



samolot będzie latał na:

aparaturze od seryjnego samolotu (zdjęcie poniżej) Axion Rc 5 kanałów w tym 4 stopniowane 2.4 Ghz

silnik o ciągu +600g jeszcze nie wiem jaki

2 serwa 9 g

regulator 30 A

śmigło 8x6 sf






Oto plany kadłuba w moim wykonaniu (zawierają pewnie więcej niedociągnięć niż się spodziewam :) ):



WICHEREK10 (KADŁUB).pdf



nad skrzydłami pomyślę później, może jak będę miał wenę twórczą to machnę lotki  :)



Pierwsze zdjęcia z budowy:



wycięte szablony




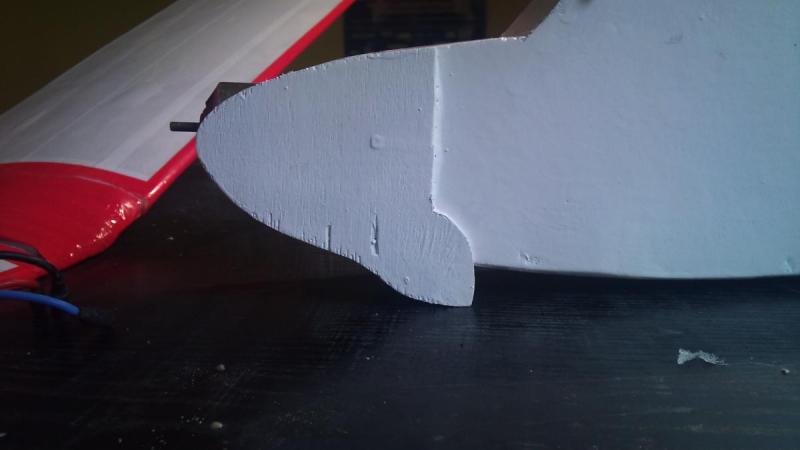

pierwsze elementy się kleją (części wycięte są z dużą nadwyżką materiału z myślą o późniejszym zeszlifowaniu)





Link to comment
Share on other sites

Ładnie tylko powiedz mi gdzie znajdzie się pakiet? Kadłub jest dosyć długi i wąski więc pakiecik będzie się musiał znaleźć bardzo blisko wręgi silnika.

Link to comment
Share on other sites

Całość  wyjdzie krucho  -wklej w burty  póki nie jest za późno od środka jakieś podłużnice np płaskie sosnowe listewki od miejsca wręgi silnika po statecznik poziomy.

-miejsce na skrzydło -też wymaga wzmocnienia  -żadnego w planach nie widzę ani wzmocnienia "łoża" skrzydła ani na ewentualne zaczepy do odczepiania płata

-wręga silnika - pomyśl nad elementem wzmacniającym-nie wiem ,przynajmniej klocek twardego styropianu za wręgą.....

-statecznik pionowy bym odchylił do tyłu  -będzie i ładniej i będzie skuteczniejszy bo jego cięciwa oddali się od SC

-ogólnie podkłady (bo z tego widzę budujesz) są delikatne i wymagają więcej usztywnień czy wzmocnień niż prawdziwy depron.a i z niego budując trzeba myśleć

Postaraj się to poprawić a Wicherek odwdzięczy ci się długim żywotem.(oczywiście na megakreta niema siły...) :)

Link to comment
Share on other sites

Dziękuję z cenne rady, co do pakietu to jedno z niedociągnięć  ;). Zamierzam go umieścić przy podłodze tuż za wręgą silnikową, druga wręga nie będzie szła aż do samej podłogi lecz tylko do półki, która umieszczona zostanie nieco wyżej, mam zamiar również wstawić jedną wręgę (między drugą i trzecią) która będzie szła już do samej podłogi.

Początkowo nie myślałem o listewkach ale teraz widzę że jednak się przydadzą. Zgodnie z radą pomyślę też o łożu skrzydła i wzmocnieniu miejsca za wręgą silnikową, prawdopodobnie za wręgą umieszczę kawał twardego styropiany (który został mi z opakowania po nowym samolocie  ;) ).Podkłady pod panele odpowiednio skrojone też potrafią być wytrzymałe :P . Pewnie jeszcze dzisiaj zamieszczę postępy z prac  :)

Link to comment
Share on other sites

Dziękuje za sugestię panie Sławku. Statecznik pionowy zamierzam mocować na magnesy neodymowe, tak aby było go łatwo wymienić, wypróbuję kilka wersji.

Między listewki biegnące wzdłuż kadłuba wkleję jeszcze pasek pianki lub styropianu. Jest to mój pierwszy taki projekt i wymaga wiele dopracowań. Kiedy to projektowałem to jeszcze nie widziałem na oczy pakietu  ;) nie mówiąc już o aparaturze. Jak uda mi się skończyć model, naniosę na projekt wszystkie poprawki. Wszelkie uwagi mile widziane  :P.

Link to comment
Share on other sites

Nowe postępy z uwzględnionymi poprawkami:



łoże skrzydła

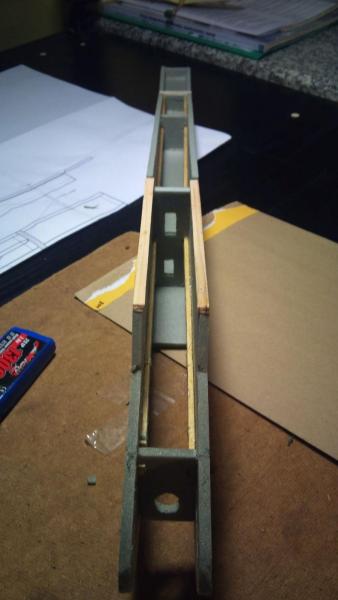

listewki biegnące przez cały kadłub




statecznik poziomy będzie miał takie same łoże jak skrzydło




przewidywane miejsce dla pakietu




Po wklejeniu wszystkich wzmocnień całość będzie przeszlifowana



Jutro postaram się zrobić trochę drewnianych elementów: w tym półki na serwa, które jednak znajdą się za wręgą, wręgę silnikową, wzmocnienie kadłuba w okolicach pakietu itp.





Wiecie może czym można szpachlować depron?

Link to comment
Share on other sites

Pakiet 2s jak widzę. Masz już silnik i resztę wyposażenia?

Depron można szpachlować gładzią gipsową, ale po co. Użycie pakietu 2s sugeruje, że model powinien być mały i lekki. Jak przewidujesz montaż skrzydeł? Jak na gumę to za co złapiesz?

Link to comment
Share on other sites

Ten statecznik na magnesy to delikatnie rzecz ujmujac zly pomysl, te listewki ktore dodales przydalo by sie polaczyc w kilka miejscach czyms co stworzy ze 3-4 wregi (pionowe listewki laczace podluznice ktore wprowadziles oraz poprzeczne kawalki laczace przeciwlegle boki). Pod montaz silnika potrzebna bedzie wrega sklejkowa. Depron na koniec okleisz np papierem na wikol albo tasma pakowa.

Link to comment
Share on other sites

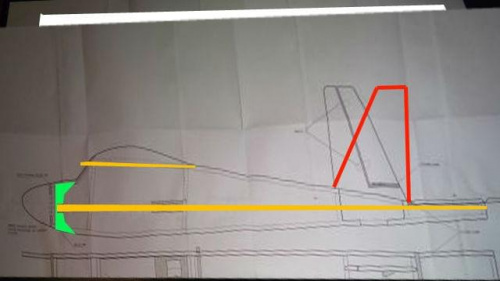

Kolega Sławek narysował Ci jak powinny być umiejscowione listewki przez całą długość kadłuba (kolor żółty). U ciebie kończą się na miejscu gdzie zaczyna się statecznik.

Teraz w tym miejscu będziesz miał słaby punkt tego kadłuba. Dobrze by było gdyby ta wręga silnikowa również była przyklejona do tych bocznych listewek

Link to comment
Share on other sites

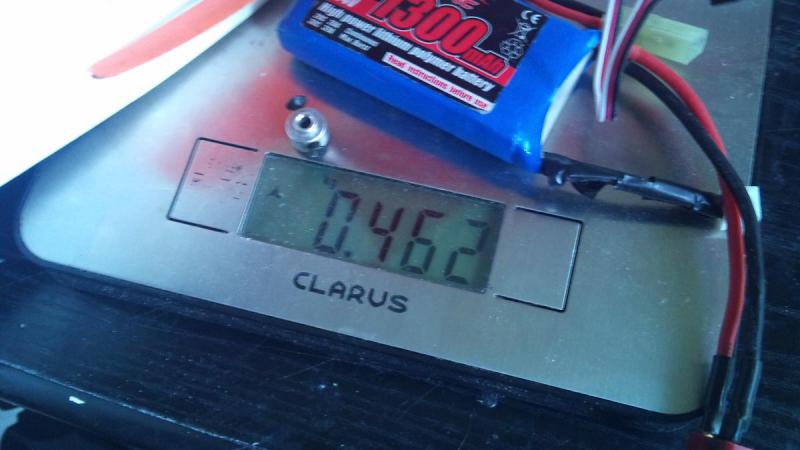

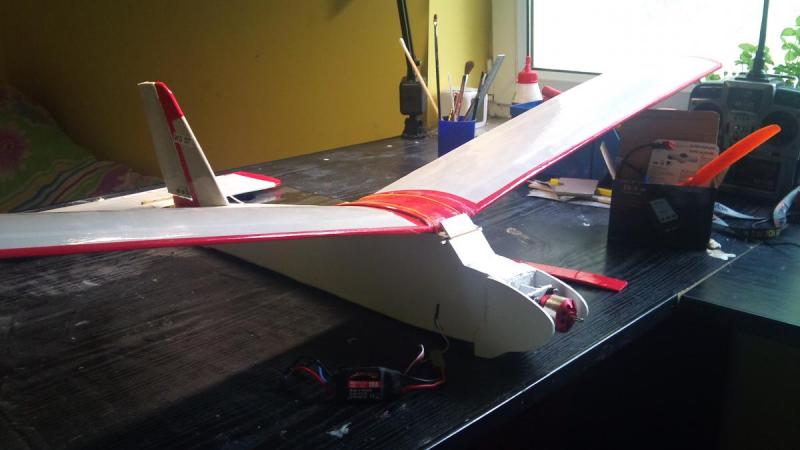

Pakiet 2s pochodzi z samolotu poniżej. Na tym pakiecie przy wadze 500g i śmigle 9x5 ma aż nadmiar mocy. Startuję z 75% z ziemi i latam na 40% mocy na śmigle 8x6 sf.

Zamierzam dokupić:

pakiet 3s 2200 mAh

regulator 30A

silnik minimum http://abc-rc.pl/emax-cf2822

i 2 serwa 9g







Skrzydło będzie mocowane na gumkę.

W miejscu przedniej szybki bezie prostokąt se sklejki, lekko wysunięty nad lożę skrzydła, z doklejoną poprzeczką

a z tyłu w tym miejscu znajdzie się listewka 4x4. Wkleję ą później, teraz przeszkadzała by przy szlifowaniu




Do listewek biegnących wzdłuż kadłuba doklejone zostanie przedłużenie na zakładkę od spodu (tak sobie zaplanowałem)



W kadłub wklejone zostanie wklejonych wiele wzmocnień zgodnie z podsuniętymi wskazówkami



Jak pisałem wcześniej wręga silnikowa będzie ze sklejki i zostanie połączona z listewkami i wzmocnieniem burt w miejscu mocowania pakietu























Link to comment
Share on other sites

Gdybyś:

-listewki "podskrzydłowe" zrobił dłuższe tylna  beleczka mogła by być pod nimi -miała by dobre podparcie a tak guma ją wyrwie.

-gdybyś zrobił je dłuższe i z przodu mogły by być od razu "kłami" do zaczepiania gumy od przodu -wraz z planowaną sklejkową "szybką"mogło by być lżejsze i mocniejsze........

Same przyklejenie tych listewek do krawędzi pianki nie wróży nic dobrego....

Link to comment
Share on other sites

Kolejne postępy z prac  :D



łoże statecznika poziomego i miejsce na listewki do mocowania gumy





łączenie listewek

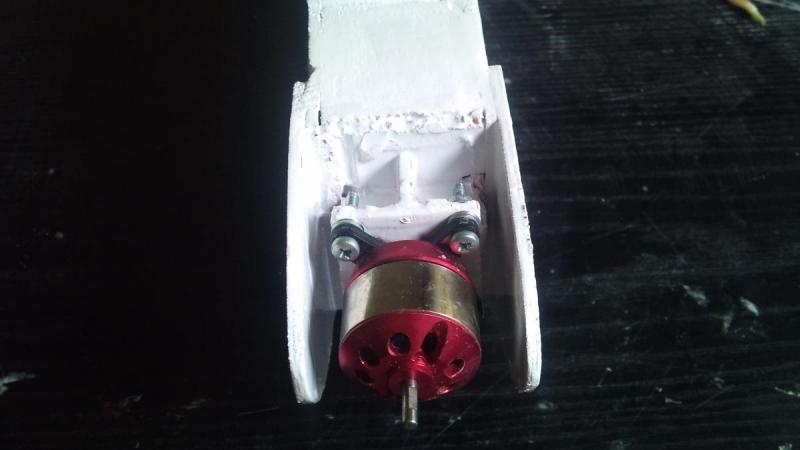

wręga silnikowa




pojawiły się również pierwsze (nie ostatnie :P) wzmocnienia wręgi silnikowej

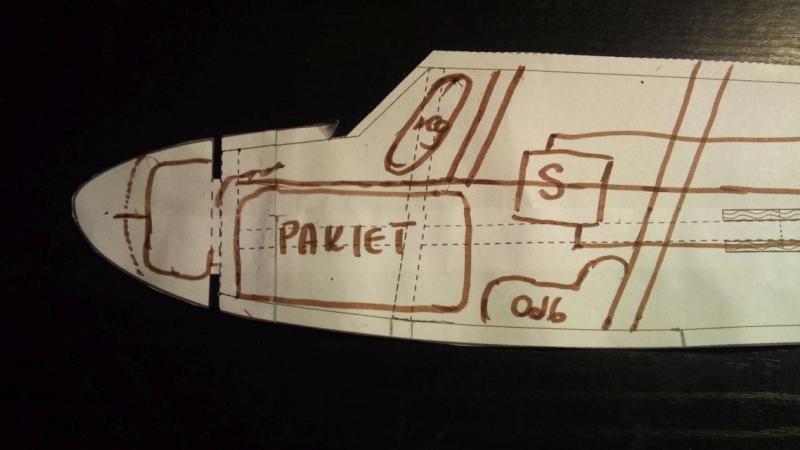

i wstępne planowanie rozmieszczenia aparatury








po wstępnym podliczeniu



pakiet 70 zł

silnik 50 zł

regulator 40 zł

2 serwa 9g 20 zł

i inna drobnica 20 zl



okazało się że mnie nie stać :P



Model pewnie poleci na podzespołach z modelu o którym wspomniałem powyżej. Znając udźwig wicherka raczej da radę  ;)



Zaczynam myśleć o skrzydle. Myślę o profilu dwuwypukłym o którym wspomniane w planach wicherek 25U. Co o tym sądzicie?
