Budowa Toto 5 czyli laminat i balsa!


Sknera771

Rekomendowane odpowiedzi

Wiem że uwielbiacie moje relacje z budowy!  :lol:  Tak więc oto tworzy się kolejna.
Z początku po oblataniu Toto1 i nauki pilotażu (cały czas się szkole w wolnej chwili) zamarzyło mi się coś lepszego. Z początku myślałem nad kupnem jakiegoś Phoenixa czy coś w tym rodzaju... ale po dłuższym zastanowieniu - kupiłbym, skleił w dwa wieczory i.. latał? - Niee, najwięcej frajdy sprawia budowa! Więc postanowiłem spróbować swoich sił w czymś trudniejszym niż depron, poza tym od zawsze fascynowały mnie "prawdziwe" modele z konstrukcyjnym skrzydłem drewnianym a nie piankoloty  ;)
  chociaż nie można o nich złego słowa powiedzieć a na czymś trzeba się uczyć latać.
Ostatecznie wybór padł na Toto 5, laminatowo-drewnianą konstrukcje z profilem RG15, (chciałbym spróbować kiedyś polatać na klifie w Mechelinkach)

W każdym razie wziąłem się do pracy. Postanowiłem że ten temat rozpocznę dopiero wtedy gdy uda mi się wylaminować kopyto (mój pierwszy raz, nie licząc łatania dziur w aucie kumpla).

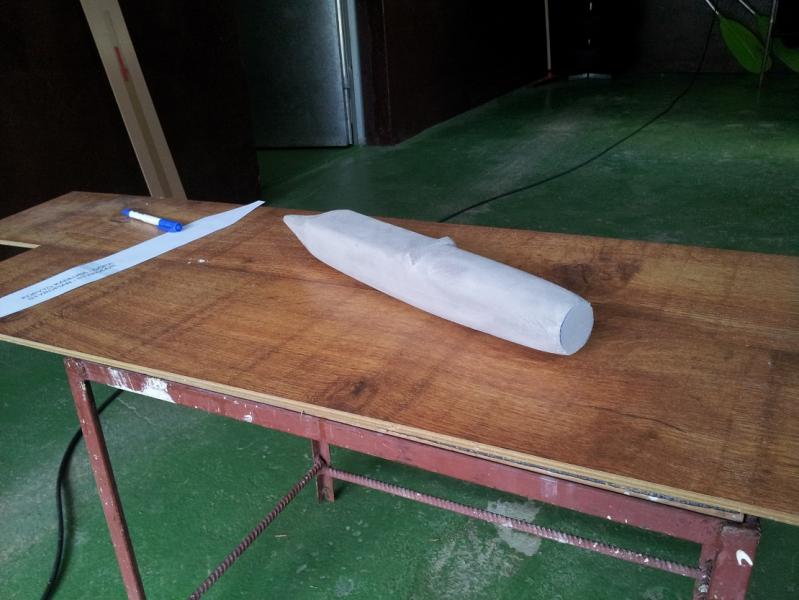

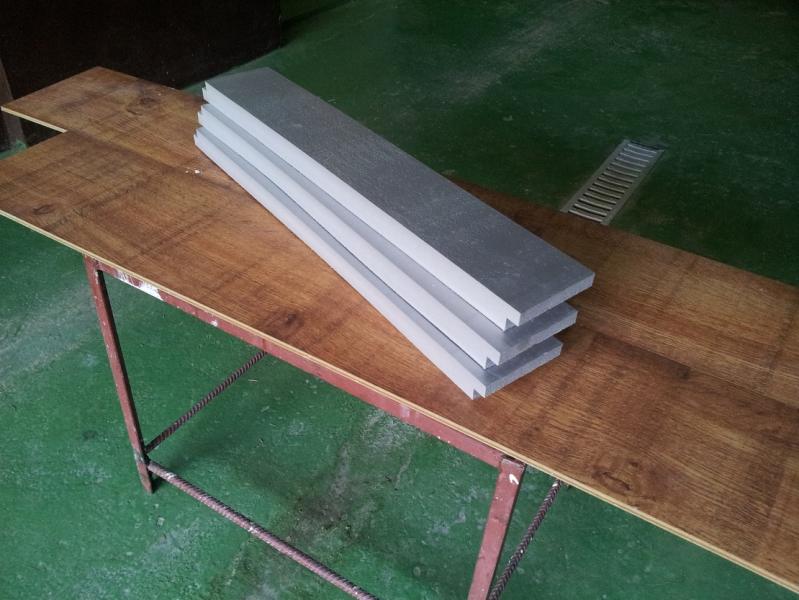

Styrodur czy tam polistyren (sam już nie wiem jak to się nazywa) zakupiony w Castoramie,  11zł za płytę 3cm. Skleiłem dwie warstwy Soudalem 66A i zostało wycięte i wyszlifowane kopytko

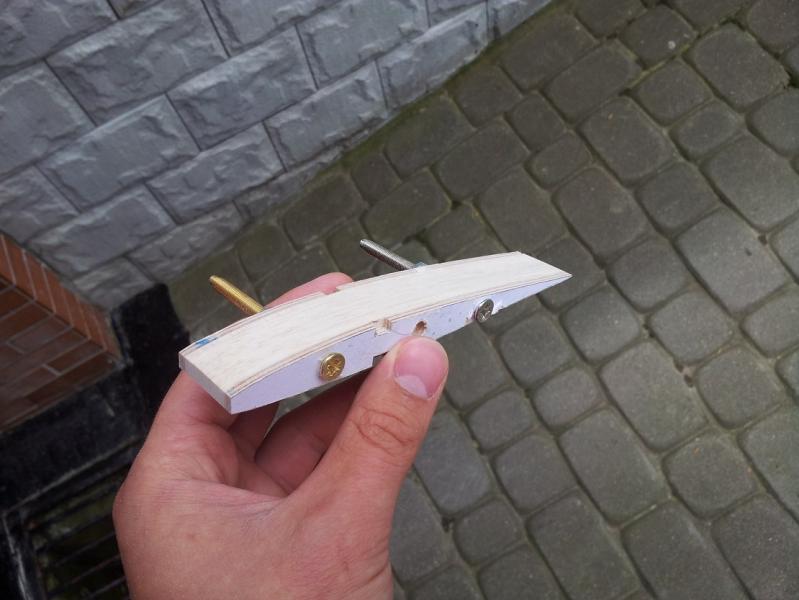

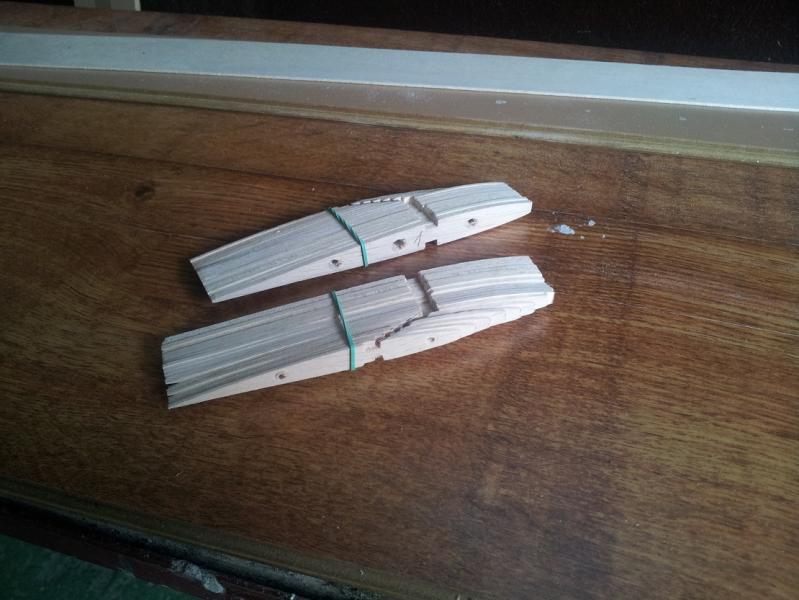

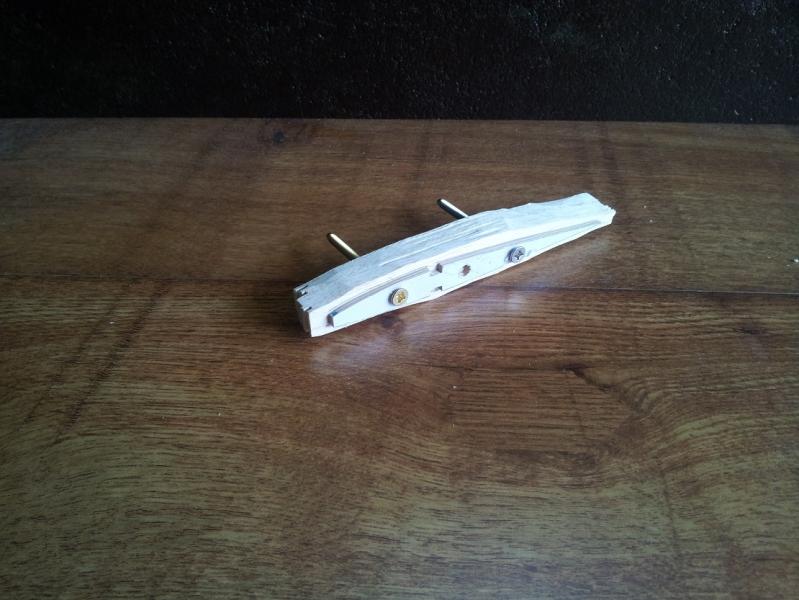

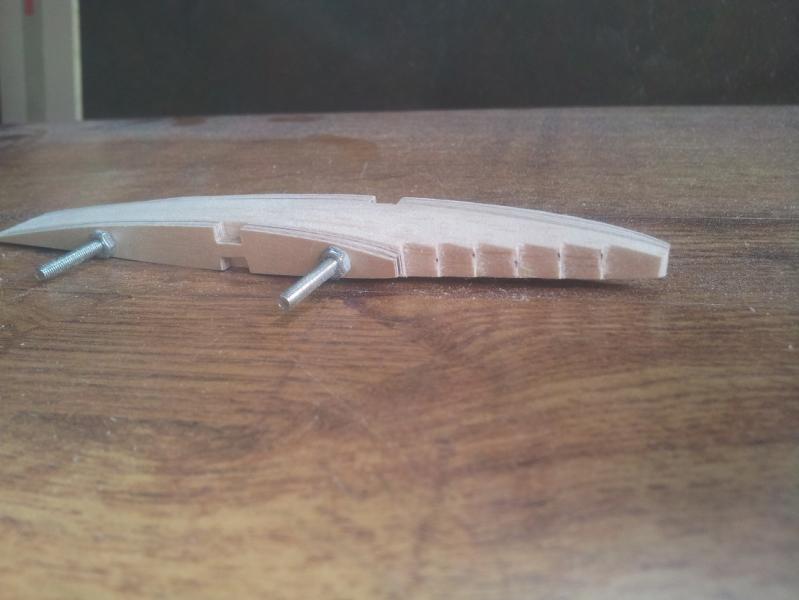

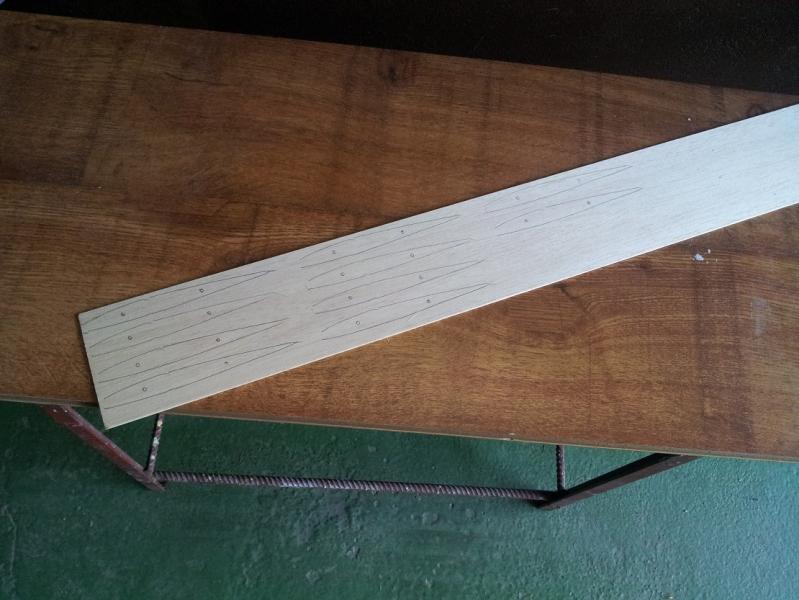

Kopyto pomalowałem pokostem lnianym w celu jego zaimpregnowania i natłuszczenia, nie mam pojęcia czy to pomogło i czy wgl mogłem tak zrobić. W tzw. między czasie gdy pokost sechł, a kurier zmierzał do mnie z paczką z żywicą i deskami wyciąłem ze sklejki 3mm wzorniki do żeberek i powycinałem już pierwsze sztuki

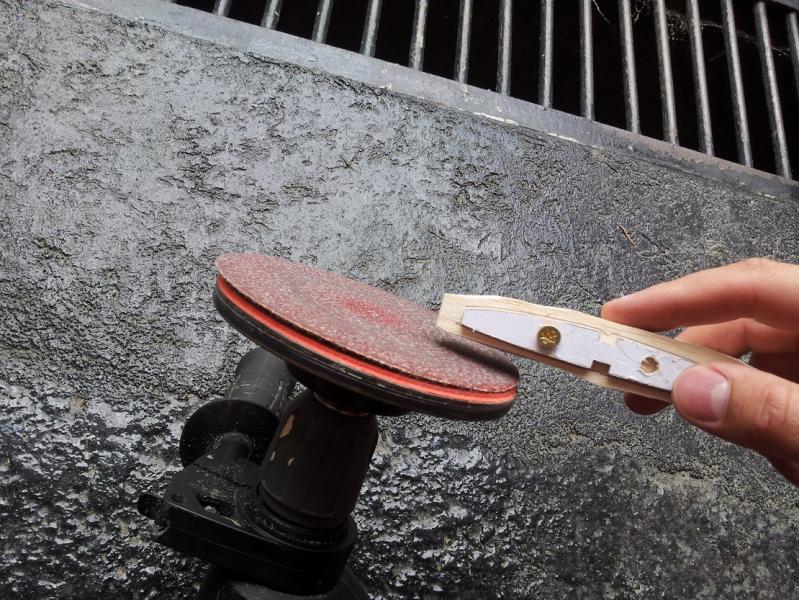

Jako że lubię szybkie postępy używam papieru ściernego na rzepie do wiertarki

W końcu paczka dotarła (swoją drogą paczki z modele.sklep.pl są świetnie zapakowane) więc zabrałem się za zabawę ze tkaniną i żywicą. Jak już wspomniałem był to w zasadzie mój pierwszy raz gdy robiłem coś takiego więc nie wiedziałem za bardzo jak dużych kawałków używać i czy nasączać je na folii a potem nakładać itd... ale w końcu dałem rade!

Naciąłem paski tkaniny 150g/m2 (też z castoramy bo ta w modelarskim była piekielnie droga, pozatym nie było takiej jak chciałem) szerokie na ok 1/4 obwodu kadłuba i długości całego kadłuba. Posmarowałem pędzlem całe kopyto i nałożyłem tkanine dokładnie ją przesączając (troche na zakładke), potem nakleiłem wąskie dwa paski na całej długości po bokach (dla wzocnienia) i wszystko przykryłem kolejnymi prostokątami, tym razem szerszymi również na zakładke. Miały być więc dwie warstwy ale finalnie po zsumowaniu wszystkich zakładek i wzmocnień wyszły trzy :)

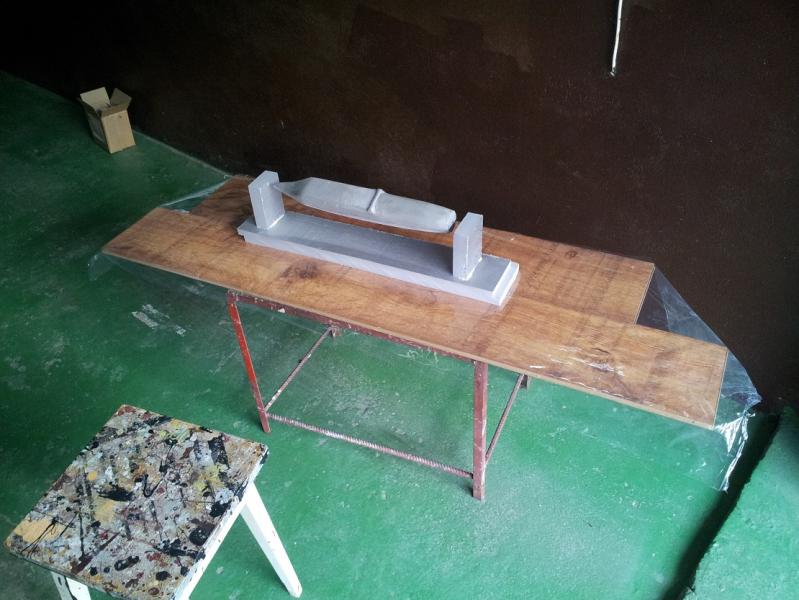

Moje stanowisko do laminowania z uchwytem do kopyta

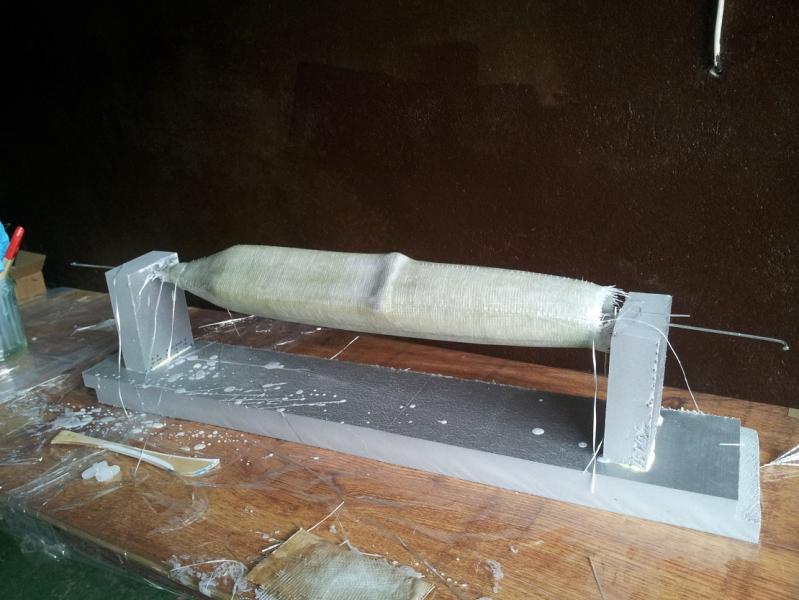

I wyszło jakoś tak

Pozdrawiam!

P.S jeśli coś robię niezgodnie ze sztuką modelarską albo jeśli coś robi się innym sposobem to chętnie posłucham ! Bo sam nie jestem zbyt doświadczony  :P

Odnośnik do komentarza
Udostępnij na innych stronach

Czy mi się wydaje, czy ta tkanina jest strasznie gruba? będzie sporo szlifowania :)



Dopiero doczytałem o grubości tkaniny:)

Zawsze przy laminowaniu czegokolwiek na zewnętrzną warstwę nie daję tkaniny grubszej niż 80g/m2. Przy grubszej zawsze jest sporo szpachlowania i malowania.

Odnośnik do komentarza
Udostępnij na innych stronach

Laminowałem Epidianem 53, niestety mój zapał musiał zderzyć się z rzeczywistością. Oszlifowałem kadłub, wyszpachlowałem i jeszcze raz oszlifowałem, było pięknie i gładko, niestety po wypłukaniu styroduru okazało się że są dwie dziury a w innych trzech miejscach jest strasznie cieniutko. Ponadto jego sztywność była bardzo kiepska... Czyli kolokwializując - kibel.

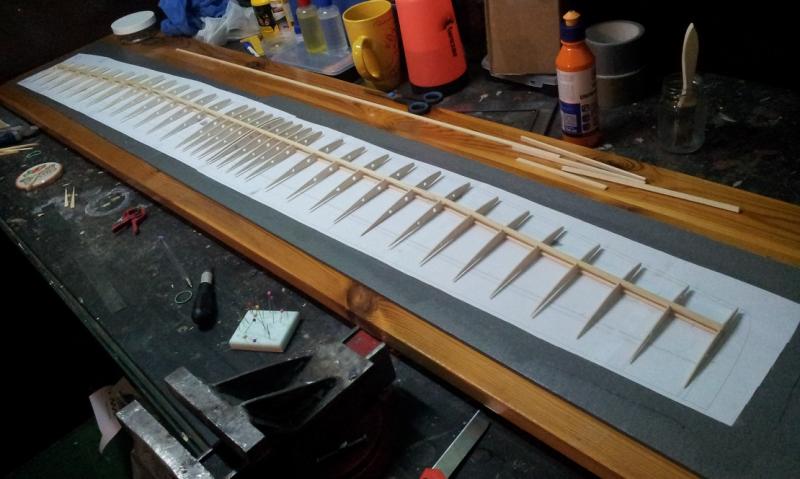

Żeby podnieść morale zabrałem się za skrzydło na które w między czasie wyciąłem żeberka.

Nie wiem co zrobić z tym kadłubem, może jednak zbuduje go z drewna.. ktoś już na tym forum taki budował z tego co widziałem.
