kulfon250

AS-25 (1942r.) Szybowiec, ale z silnikiem :)

Recommended Posts

Nigdy nie robiłem opisów co i jak buduję, ale może kiedyś czas zacząć.

Jak wiecie, albo i nie zbudowałem sobie ploter CNC.

(Ten z fotki jest na sprzedaż) i postanowiłem, na czymś się nauczyć wycinania, bo nigdy tego wcześniej nie robiłem.

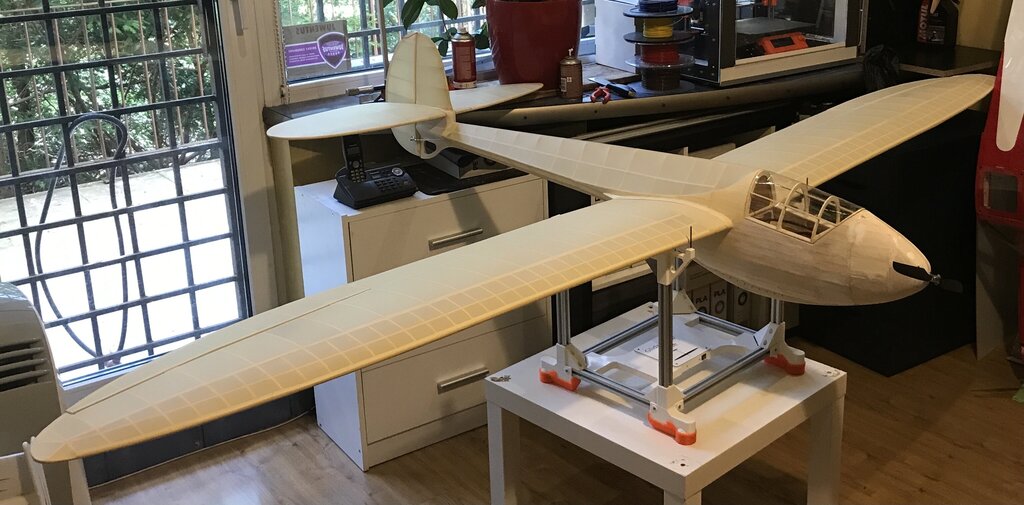

Padło na model szybowca AS 25 z 1942r. zmodernizowany przez Laurenta (co ciekawe mimo, że zrobił plany CAD, to sam wszystko wycinał piłką).

Planuję tylko zamiast ciężarka z przodu, wsadzić nieduży silnik, bo gumy nie lubię, a lądowisko płaskie.




Maszyna ruszyła, a ja zacząłem nauki, na początku przez chwilę łatwo nie było, ale z czasem okazało się to wcale nie takie trudne, szczególnie mając DevCada.



89726F68-EC21-4959-9017-55E42EBDB3BF_1_105_c.jpeg.137790f1e221403dd78e64323ada37fe.jpeg



Po jakimś czasie była już kupka wręg, a i moje umiejętności wycinania mocno się zmieniły, pierwszą wręgę wycinałem długo cały czas pilnując tego co się dzieje.

Teraz po prostu włączam i jadą :) frezuję frezem 1mm, wiec praktycznie po wycięciu trzeba tylko oszlifować wiórki, wcięcia są idealne. (dzięki też opcji w DevCad).



Brakowało mi do szczęścia tylko listewek, ale i te dzięki Modelmax i te właśnie dziś dotarły i nawet nie są złe, więc mogłem zacząć powoli składanie.

EDB3B876-51A1-4DBA-8A0A-5924B20F1B02_1_105_c.jpeg.b0fbf5f04c173200fc025f4d628365ee.jpeg





Jako że lubię mix nowych i starych technologii ;)

To łapię cjakiem, a potem robię spoiny Wikolowym klejem.

975AF7A5-A5F0-4E23-9218-7B61348A0C29_1_105_c.jpeg.ca16ef22dc4d959d3f7f0645a134393a.jpeg

  • Upvote 3

Share this post


Link to post
Share on other sites

A nie odwrotnie ?  Tzn: klejenie: najpierw spoina Wikolem a potem przytwierdzić czy ustabilizować pozycję cyjanoakrylem ...

- Jurek

Share this post


Link to post
Share on other sites
4 godziny temu, Slawomir napisał:

Cześć.

Z tego co widzę to 260cm plany tu https://outerzone.co.uk/plan_details.asp?ID=13040

Pozdrawiam Sławomir

Dokładnie to ten model.

Plany niestety wymagają jak widzę godzin pracy.  Bo jest w nich mnóstwo błędów , które powoli wychodzą przy montażu i klejeniu.

Sporo mi doszło piłowania :) bo wiele wpustów ma złe rozmiary, a kilku brakuje :)

Kilka elementów wymaga narysowania, a kilka narysowania z dobrymi wymiarami.

Ale powoli je poprawiam.

13 godzin temu, Jerzy Markiton napisał:

A nie odwrotnie ?  Tzn: klejenie: najpierw spoina Wikolem a potem przytwierdzić czy ustabilizować pozycję cyjanoakrylem ...

- Jurek

Najpierw łapię cjakiem, a potem robię spoinę Wikolem (wręgi), listewki kleję tylko Wikolem, i tu wypełniam miejsce styku i robię spoinę zewnętrzną.

Share this post


Link to post
Share on other sites

Cd. dalszy zmagań z kadłubem, po dopiłowaniu wpustów i wycięciu od nowa dwóch tylnych wręg, jedziemy dalej :)

Powoli zaczyna być widać ogon i cały kształt.



08B327B1-01AD-4A28-B729-17B403047EDC_1_105_c.jpeg.b2940d8ce7f682ffadf092d7f006a749.jpeg

2A855D6A-929A-49FA-BE54-3050B1E6291A_1_105_c.jpeg.6f059b412bdcc7d4850f29158909f8ab.jpeg

Share this post


Link to post
Share on other sites

Wczoraj było burzowo, to trochę podgoniłem, na dziś można powiedzieć, "że pierwsza połówka za mną :) "

Zmieniłem półkę na serwa, z dzielonej na jednoelementową, wyrzuciłem dwa otwory na serwa ( w tej wersji (motoszybowiec) są niepotrzebne.

Po przemyśleniu musze zrobić, nową wręgę przednią, ta się zupełnie nie nadaje do wersji z silnikiem, generalnie przeróbka obejmie cały przód, tylko kształt planuję zachować.


  • Upvote 2

Share this post


Link to post
Share on other sites

Jeżozwierz, czyli lecimy z drugą połówką :)

1C193CDC-5774-4633-93B2-97028ECFF87C_1_105_c.jpeg.af0ef20ed52f2b19fa7ad5174fc05e4d.jpeg

Share this post


Link to post
Share on other sites

Noc ma swoje prawa, a cisza pozwala podgonić pracę :)

Dziś pewnie mniej jej będzie bo lotnisko czeka :)

9A916D58-AA1C-4D8D-95B6-6FC73EA8D2EB_1_105_c.jpeg.0f9f18c1c0e0653b9a8a497a508368c8.jpeg0AA94E34-E2BC-40C5-867B-5D96F3E82583_1_105_c.jpeg.e2639b8c42564528a088eece102b6021.jpeg

  • Upvote 1

Share this post


Link to post
Share on other sites

Chwila ciszy nie oznacza, że nic się nie dzieje.

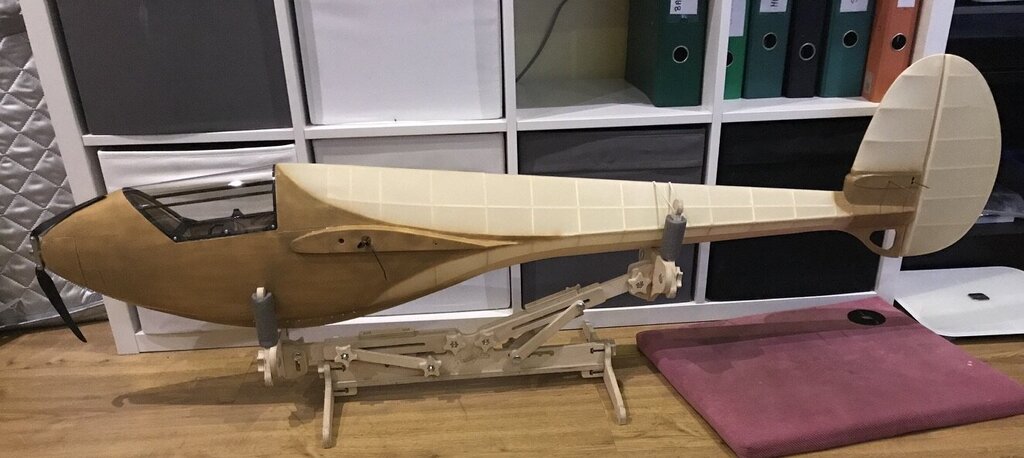

Dokończyłem kadłub dodając na gorze pasek węgla.

E486BCD0-EB3D-4686-AFED-113467066BAE_1_201_a.thumb.jpeg.07b301d528ae662ef3d210bf55c2f5c2.jpeg

W międzyczasie doprojektowałem płetwę steru kierunku, bo w planach nie było jej elementów do wycięcia, a i nie do końca mi się podobał jej pomysł.

Sklejanie wyciętych elementów przypomina klocki Lego wkładasz i gotowe, klej to formalność ;)

Przy okazji frezarka wycięła otwory na zawiasy, czyli coś czego nie lubię ;)

No i był to pierwszy test frezowania w 10mm balsie, poszło jak zawsze bez problemu :)

EAEE660D-5068-4146-8915-08F61C13F0F6_1_105_c.jpeg.5aab4843d45355bf80838cc5be134341.jpeg

FB819330-2F3E-465B-AF00-AAC0752AE8FE_1_105_c.jpeg.15592b30a174ec8d0617658c28fcfb25.jpeg



Teraz czekam na balsę 2mm, kupiłem w jednym ze sklepów modelarskich, ale niestety od lat 90 nic się tam nie zmieniło i od zamówienia do dostawy to czasem 4-6 dni.

Jak dojedzie ruszam ze sterem poziomym, a potem wrócę chyba do pierwszej wręgi i mocowania silnika.



Share this post


Link to post
Share on other sites
4 godziny temu, kulfon250 napisał:

Dokończyłem kadłub dodając na gorze pasek węgla.



W jakim celu jest ten pasek węgla?

Share this post


Link to post
Share on other sites

Usztywnienia ogona, waży tyle co nic, a jakoś psyche mi poprawił :)

Nawet jeśli inżynierowie powiedzą, że to sensu nie ma to ja czuję się z nim lepiej :)

Byś może dam jeszcze cienki na płetwie z przodu, ale to w celu, zabezpieczenia jej przed ścieraniem przy lądowaniach... ale tu jeszcze nie ma decyzji.

A jak już jestem to dodam fotkę pionowego jeszcze przed oszlifowaniem natarcia steru i kostek zawiasów.

29696269-5980-4E3D-AF75-9873A10FE3C8_1_105_c.jpeg.c4815f2a27f9c811391a4ddc7b570f1a.jpeg

  • Upvote 1

Share this post


Link to post
Share on other sites

Cisza nie oznaczała, że nic się nie dzieje.

Przeróbka plotera CNC na chwile co prawda mnie zatrzymała, ale i tak w międzyczasie cięły się powoli części do statecznika poziomego.

A dziś zacząłem gięcie listewek na krawędź natarcia.



E5F96467-5DAA-4012-A2ED-75C0A62DE1B7_1_105_c.jpeg.e2be7b8c7c70704002d2583ec79bb420.jpeg

Share this post


Link to post
Share on other sites

Jurek dobrze powiedział o klejeniu. Wikolem nie klei się "na zalewanie" miejsc styku elementów. To nie klej AK20 (którym się tak robiło kiedyś). Wytrzymałość takiego klejenia jest bardzo mała, wielokrotnie mniejsza niż sklejek wykonanych prawidłowo, czyli styku elementów posmarowanych klejem.

  • Upvote 1

Share this post


Link to post
Share on other sites

Efekt końcowy gięcia :)

Jak wyschnie trzeba doszlifować, dokleić klocki na początku by zrobić przejście , wyszlifować, okleić 3 pierwsze wręgi i gotowe :)

3373957A-37F9-4094-A365-FC0D100C8CB8_1_105_c.jpeg.301f53f8620e9af4a44e8a254ad11ea2.jpeg

Share this post


Link to post
Share on other sites

Noc była długa i ciepła trzeba było to wykorzystać :)

F8BD7082-66E3-48A0-9097-ADFADECBFF79_1_105_c.jpeg.b8e0ed629ecb2cade3ef26afed156b37.jpeg

1620B43F-7091-4039-B312-903D54B2D40A_1_105_c.jpeg.be51fb806c2c2244aa55880a4d4baae4.jpeg

  • Upvote 2

Share this post


Link to post
Share on other sites

Lekka i piękna praca. !!

Czekam na cd. ....

Share this post


Link to post
Share on other sites
W dniu 7.07.2021 o 07:42, bubu2 napisał:

Wytrzymałość takiego klejenia jest bardzo mała, wielokrotnie mniejsza niż sklejek wykonanych prawidłowo, czyli styku elementów posmarowanych klejem.

to prawda........"klij wtedy trzyma , kiedy go ni mo"  .....stara zasada  stolarzy

Share this post


Link to post
Share on other sites
W dniu 7.07.2021 o 07:42, bubu2 napisał:

Jurek dobrze powiedział o klejeniu. Wikolem nie klei się "na zalewanie" miejsc styku elementów. To nie klej AK20 (którym się tak robiło kiedyś). Wytrzymałość takiego klejenia jest bardzo mała, wielokrotnie mniejsza niż sklejek wykonanych prawidłowo, czyli styku elementów posmarowanych klejem.



Zapewne macie rację, na szczęście kilka moich modeli o tym nie wie i pewnie tylko dlatego od kilku lat latają :)

I dlatego nie dam im tego przeczytać, a że uparciuch jestem to będę kleił nadal po swojemu, również klejąc na styku, mimo, że o tym nie napisałem ;0

No to już są dwa :)


Share this post


Link to post
Share on other sites
