Geobat RED BLACK FLAME czyli 2 podejście. Relacja z budowy.

[Donaro]

Witam. Po kilku dniach wreszcie dokończyłem swojego mini Geobata. Już kiedyś robiłem ten model tylko sporo większy. Tamten model skończył śmiercią tragicząa podczas 1 oblotu. Ten jest mniejszy, lżejszy i trochę bardziej przemyślany chociaż nie ustrzegłem się błędów w konstrukcji.

Specyfikacja:

Średnica modelu 47 cm
Silnik Turnigy 2204-14 1400kv
Śmiglo 8x4.3 GWS
Regulator Hobby King 25 A ( tak wiem dużo za duży, ale pozwolił wyważyć  model i ten miałem najmniejszy pod ręką.)
Zasilanie: LiPo 7,2V 500 mAh
2 serva Tower Pro SG90 w układzie delta mix.
Lipo Buzzer na pokładzie.
Węglowe popychacze
Masa modelu: 233 gramy.

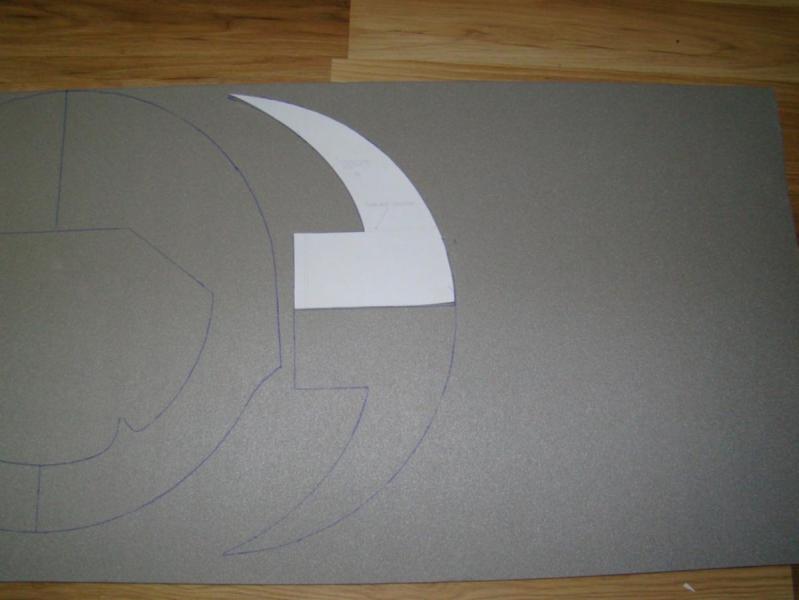

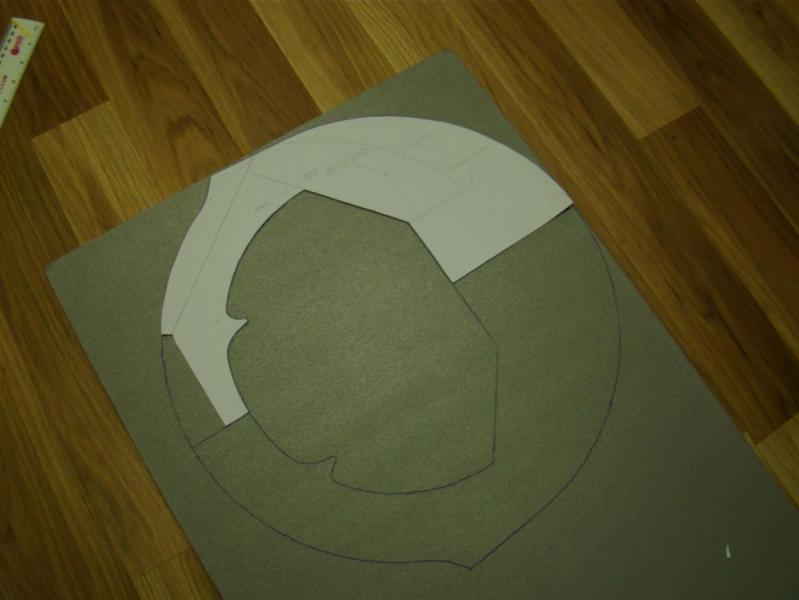

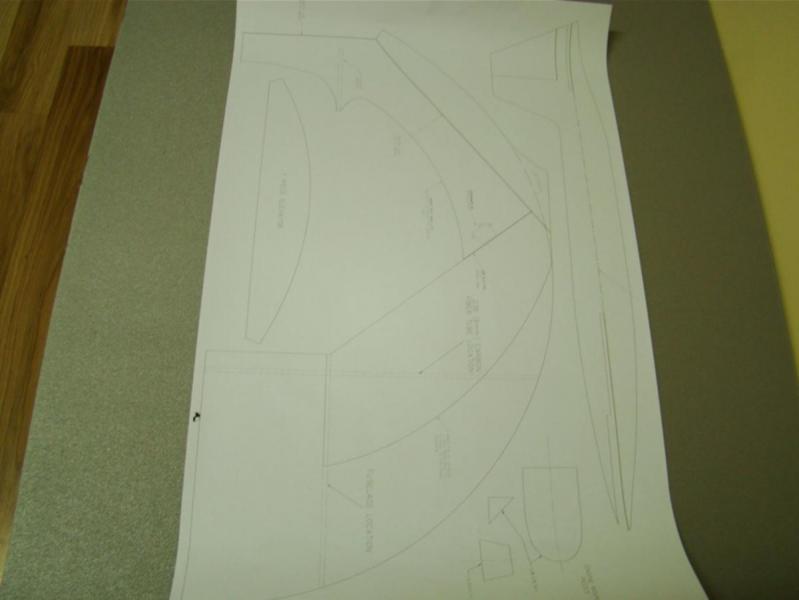

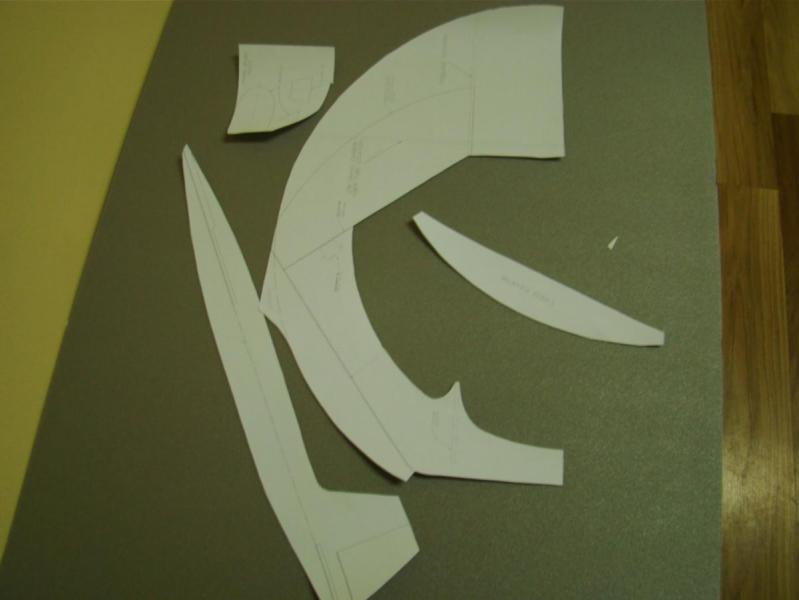

Szablon wydrukowany w drukarni wielkoformatowej za 1,80. Odwrócony i odrysowany tak, aby tworzył całość.



Szablonu nie przyklejałem. Pomagała mi odrysować moja kobieta.

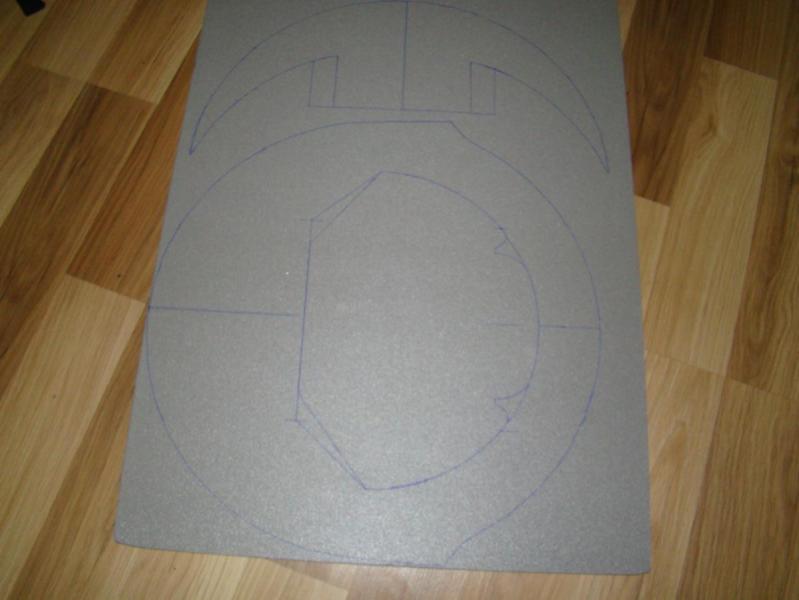

Model mieści się na jednym arkuszu depronu 5,5 mm;  50x100 cm


Musiałem nanieść poprawki gdyż nie zmieściłbym śmigła 8 cali.

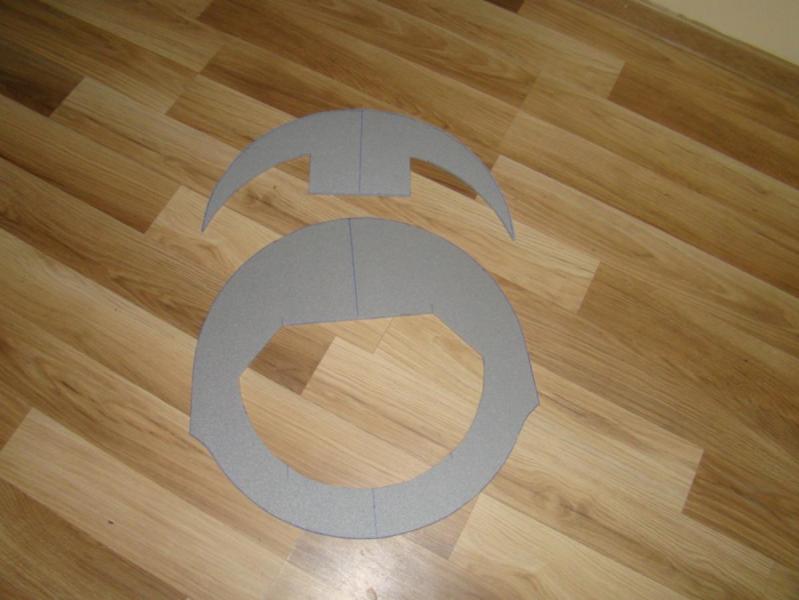

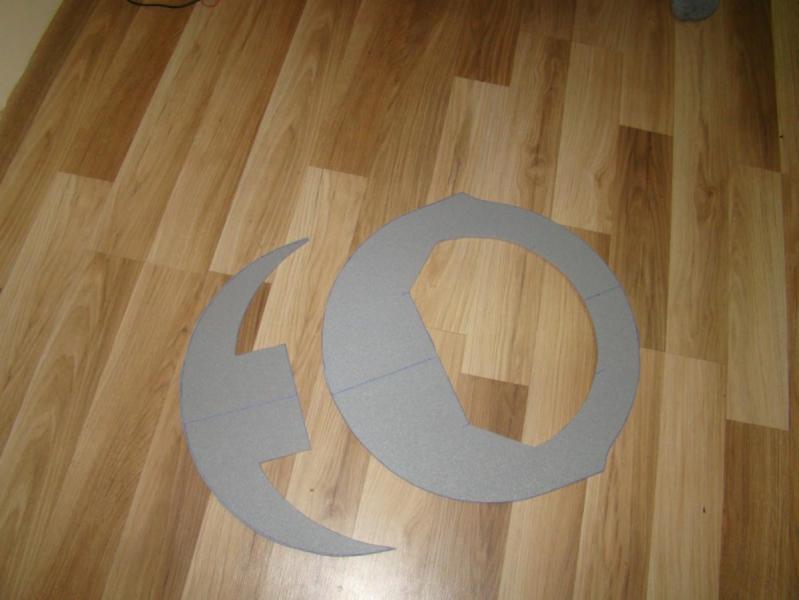

Wycięte elementy.



Cięte zwykłym nożem do tapet tylko tym cieńszym.

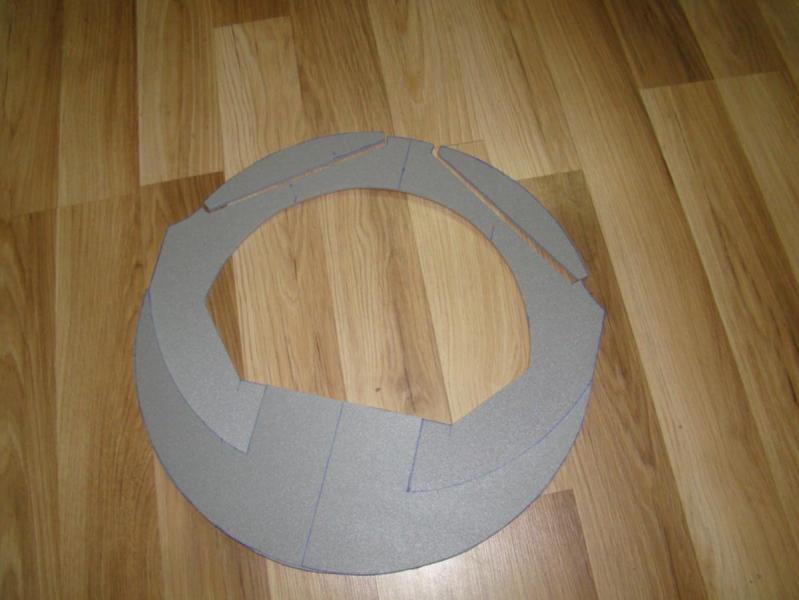

Tak wyglądał z lotkami. Profil KFM2 trochę crd. 2 główne elementy sklejone cienką warstwą kleju: Polimerowy uniwersalny marki Dragon.

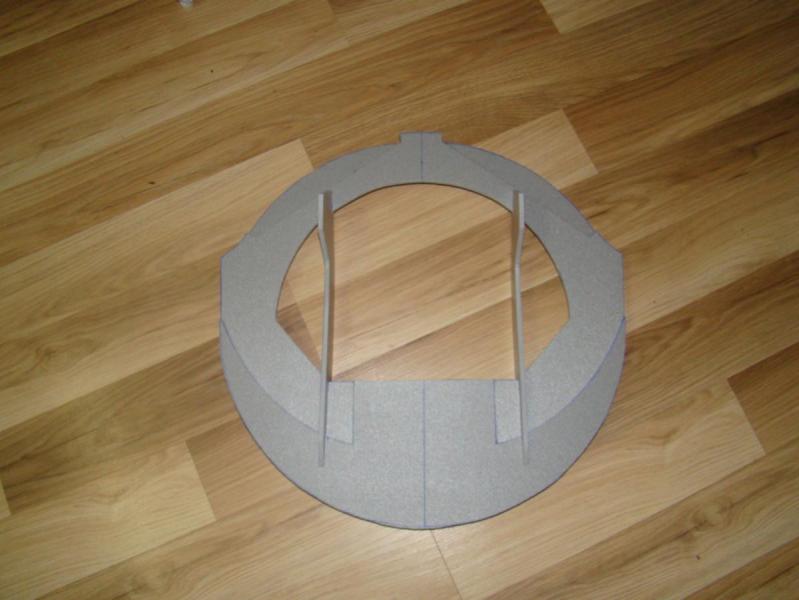

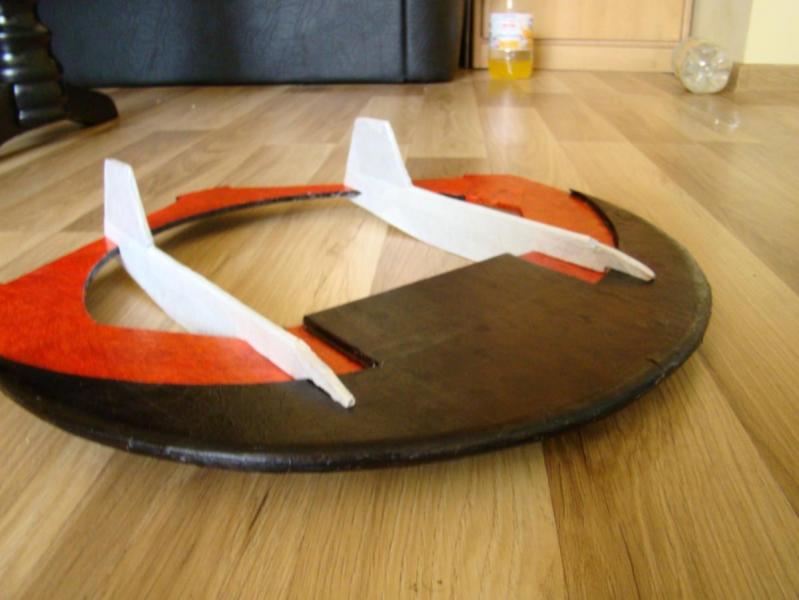

Przymiarka całości.

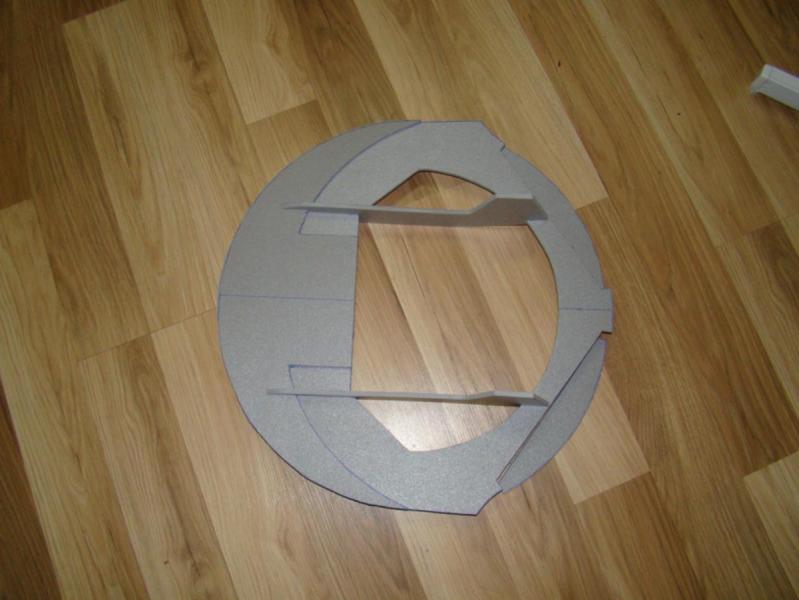

Z profilu.

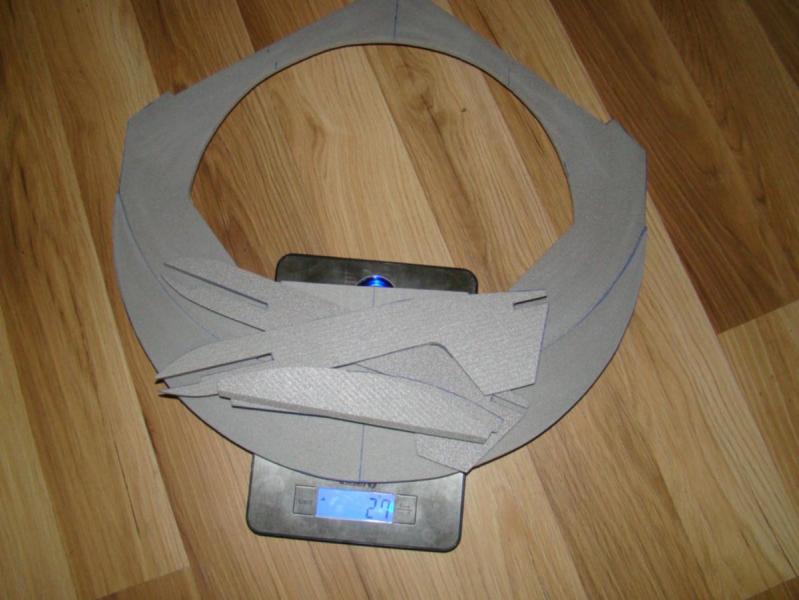

Przed oklejeniem całość ważyła 27 gramów Po oklejeniu papierem śniadaniowym na wikol znacząco wzrosła mas,a ale także sztywność.

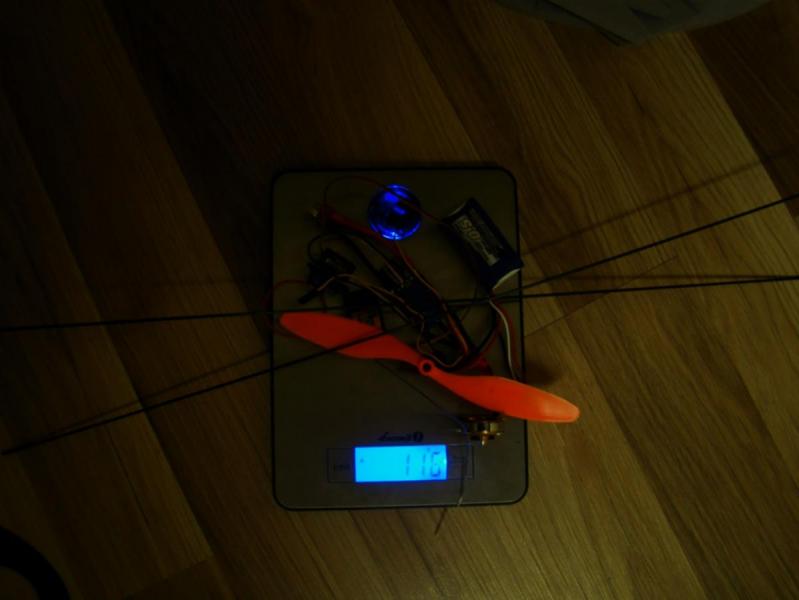

Gołe wyposażenie 116 gramów.

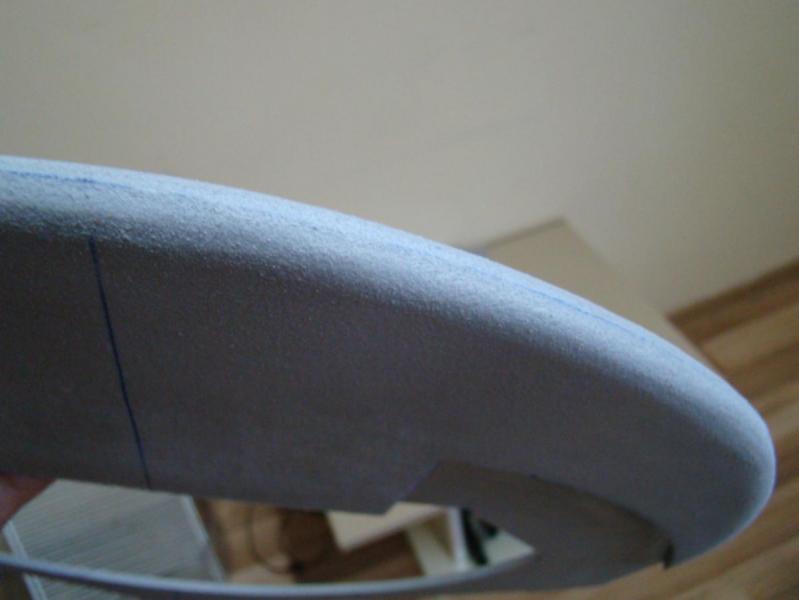

Brzegi ścięte pod kątem 45 stopni nożykiem "od reki" i wyrównane papierem ściernym różnej gradacji.

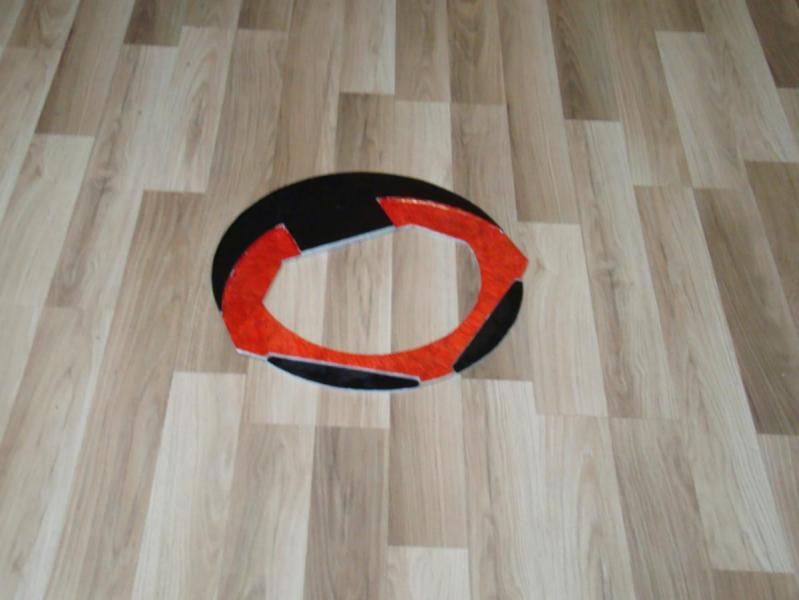

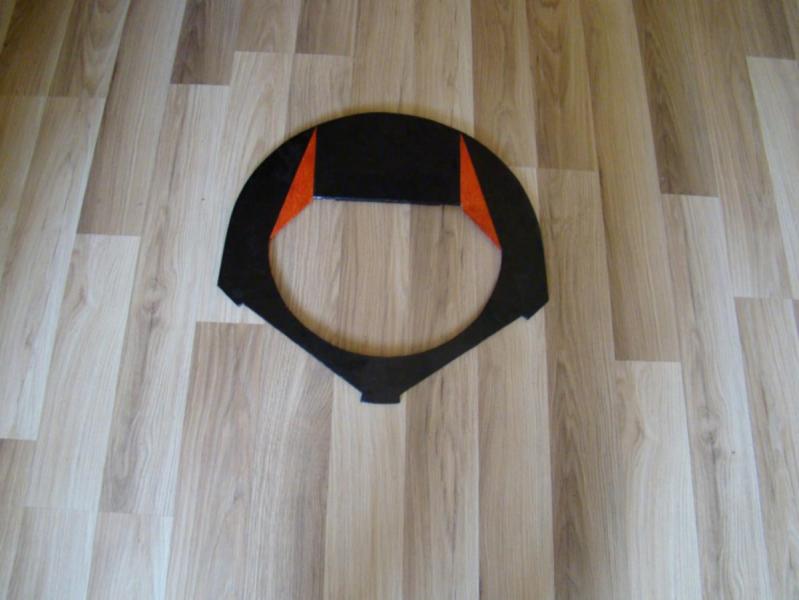

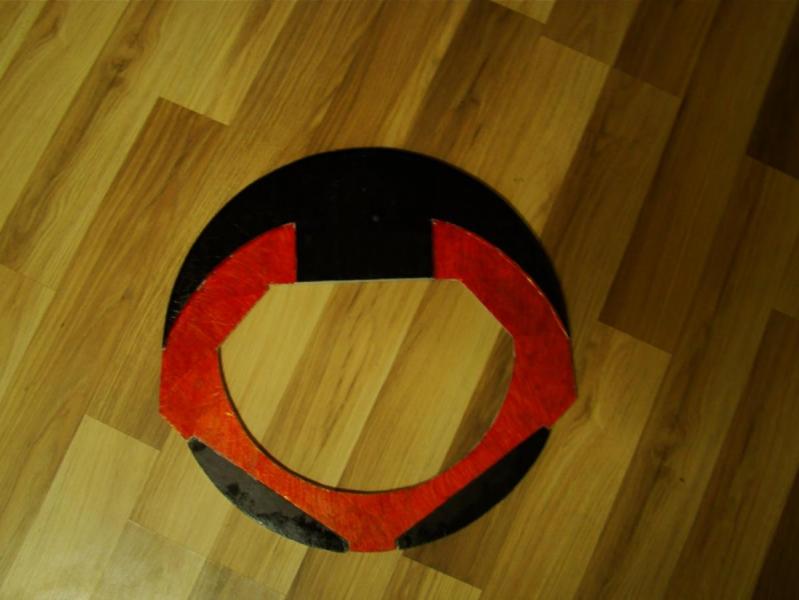

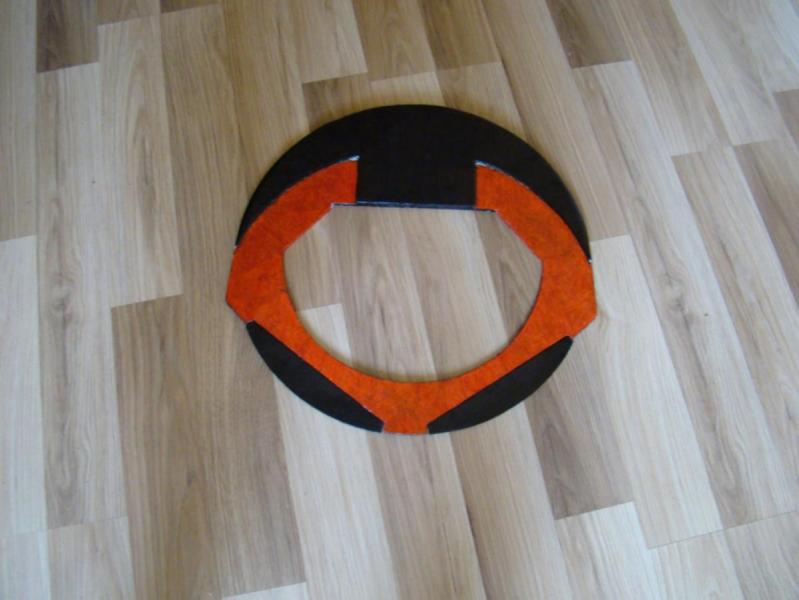

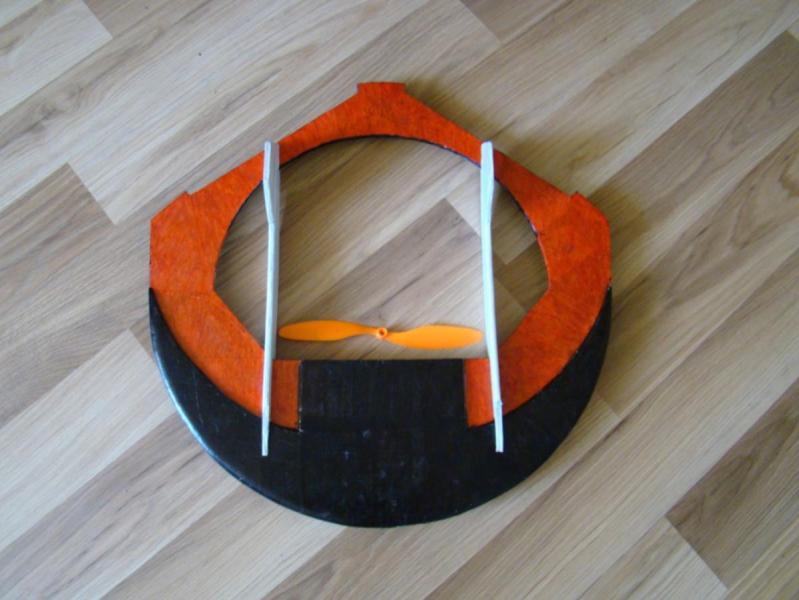

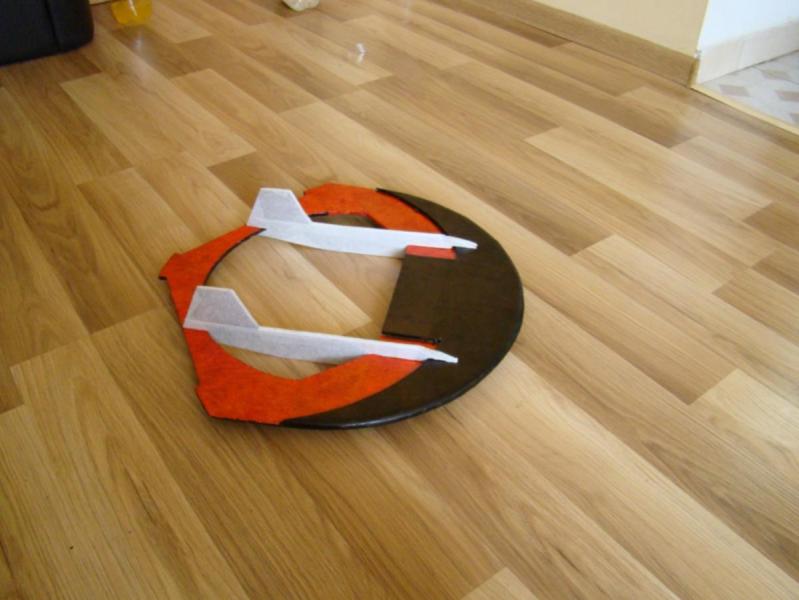

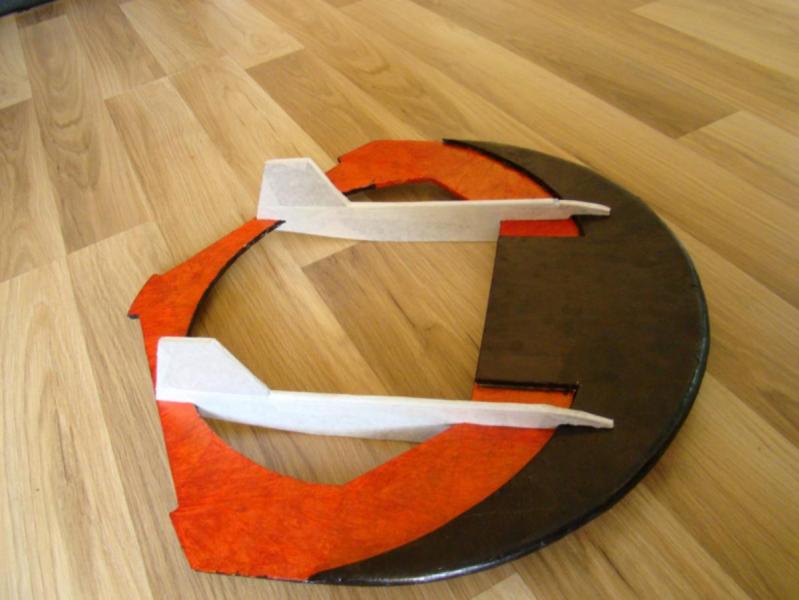

Tu już oklejony i wstępnie pomalowany mazakami marki tesco za 3,90 4 szt
Zapomniałem zrobić zdjęć podczas oklejania, ale klej szybko schnie i ręce brudne i moja skleroza ; /



Ciężko było złapać ostrość. Mam nadzieje że dobrze widać.



Troche blizej.



Plecki

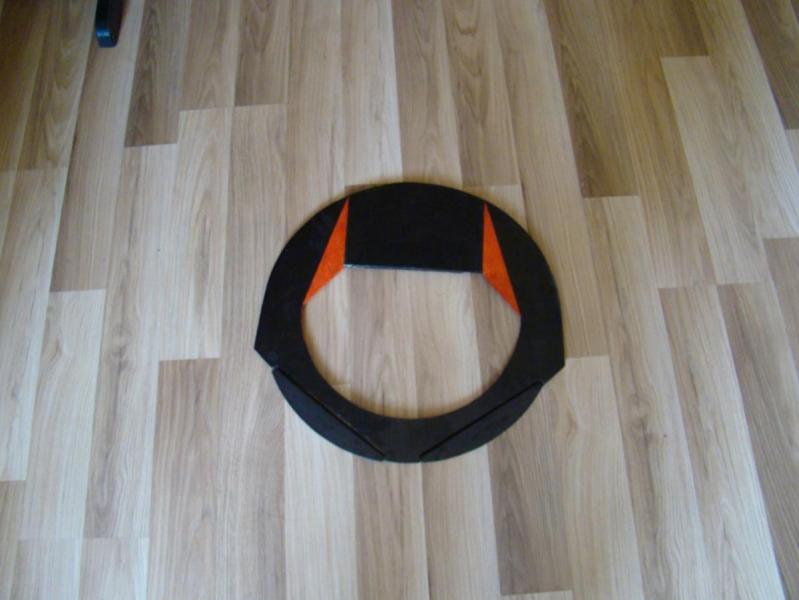

Tu już z lotkami.

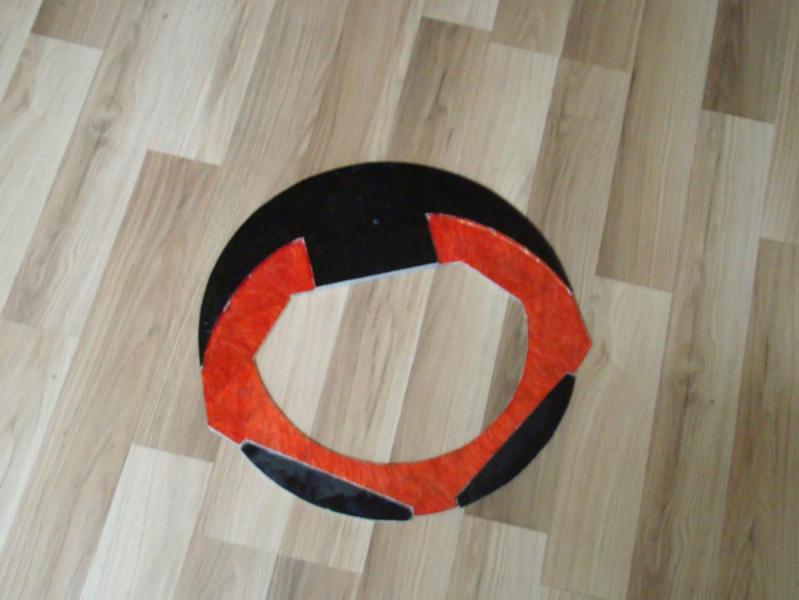

Spód z lotkami.

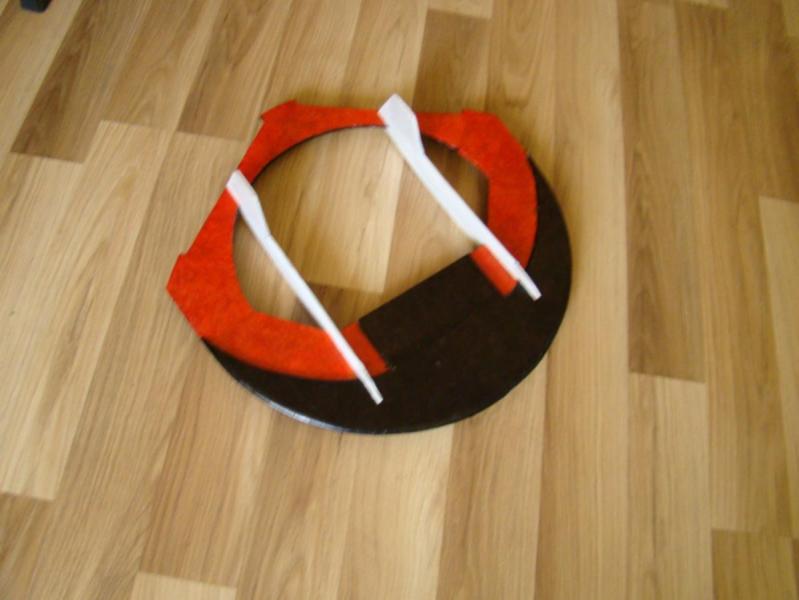

Przymiarka



Milion zdjęc tego samego bo z każdej strony



Gdybym miał go robić jeszcze raz to bym najpierw okleił depro,n a potem wyciął.



Model bardzo sztywny sam w sobie. Nie posiada żadnych wzmocnień węglowych dzięki oklejeniu.



Przymiarką śmigła czy się zmiesci.

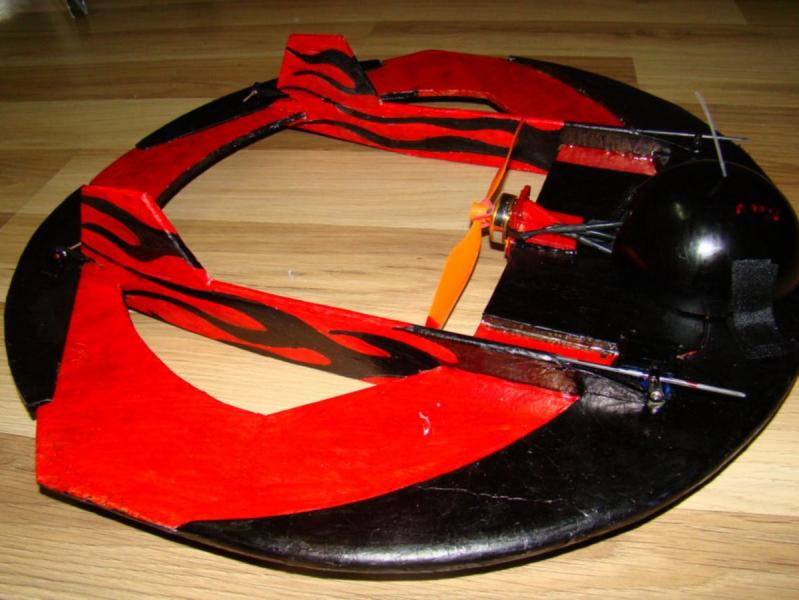

Musiałem to jakoś urozmaicić żeby nie  było nudno. Moje red black flame'y to pomysł stąd: http://images2.layoutsparks.com/1/26548/flames-sideways-red-black.jpg

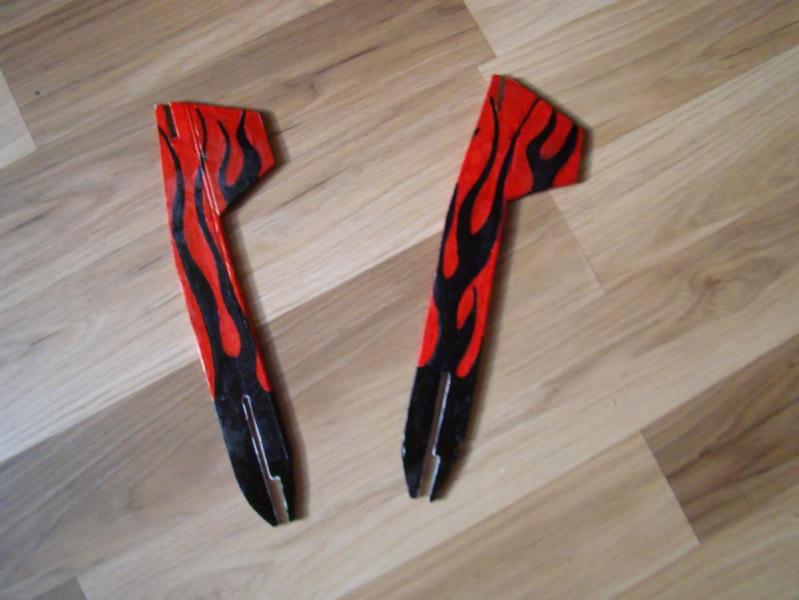

Też pomalowane mazakiem.

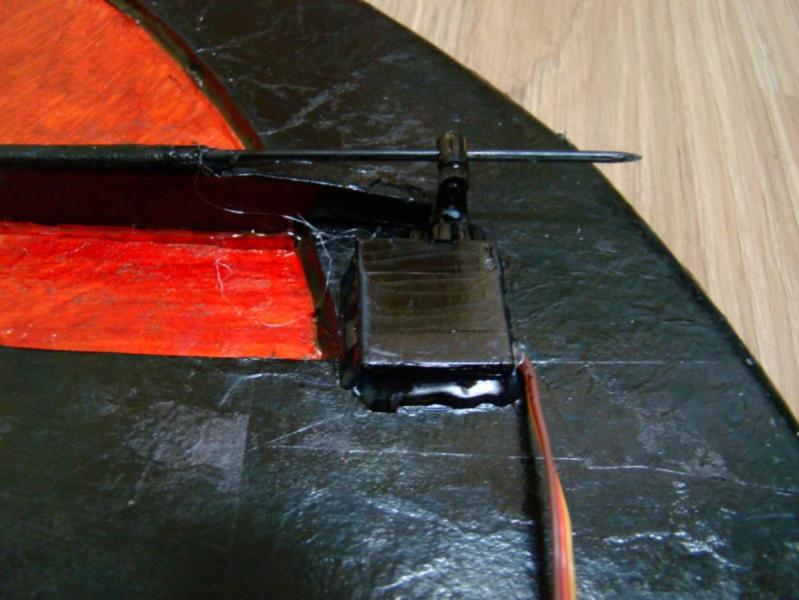

Serwa tez malowane mazakiem. Wklejone na hot gluta. Obcięte uszka. no bo po co.

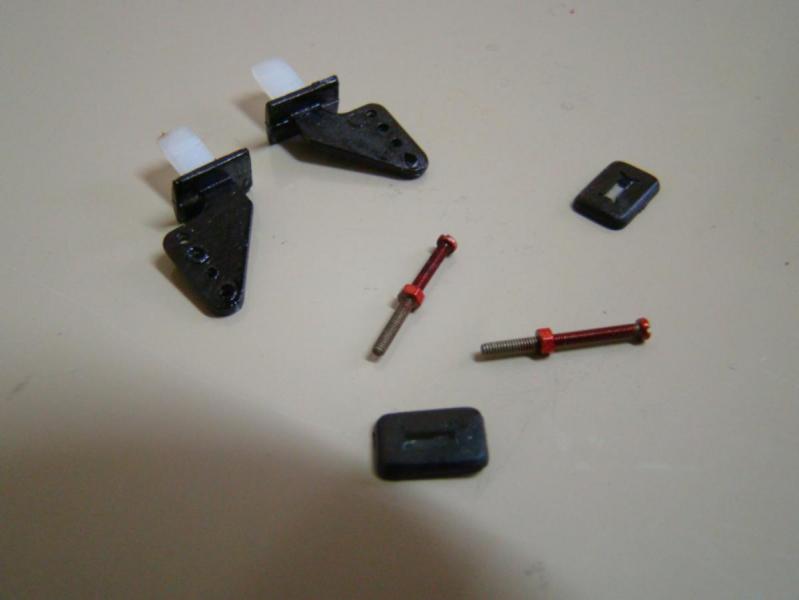

Zapomniaęłem zrobić zdjęc jak wklejałem dźwignię sterlotek. Snap kulowy, popychacz węglowy wklejony bardzo ciasno na klej Dragon.

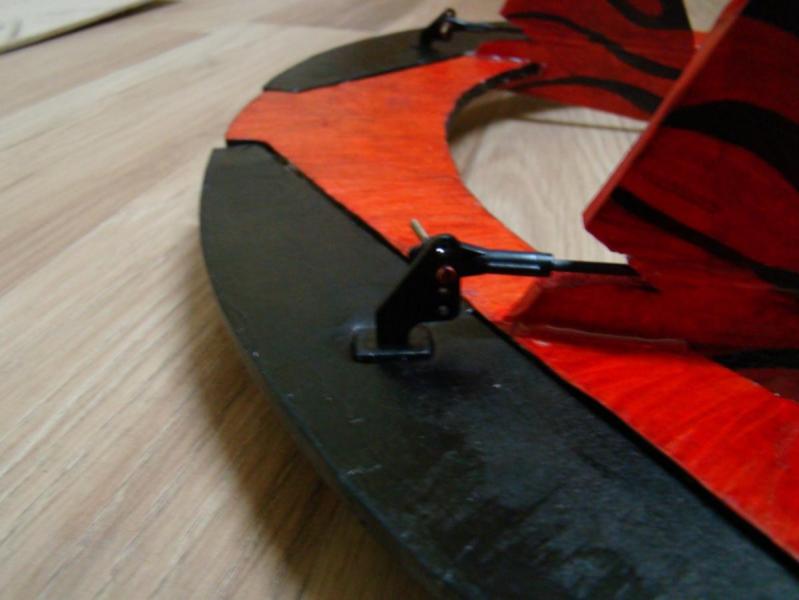

Sterolotki na zawiasach z PET wklejone na hotgluta. Minimalne opory. Solidne.



Zbliżenie na schowane popychacze. Ślizgają sie w dwóch sklejonych ze sobą słomkach po napojach. Taka moja lekka prowadnica. Na górze oczywiście papier śniadaniowy na wikol. Ostre zakończenie zostało ostatecznie skrócone.



Śrubki zabezpieczone lakierem do paznokci mojej kobiety , aby sie nie odkręcały.

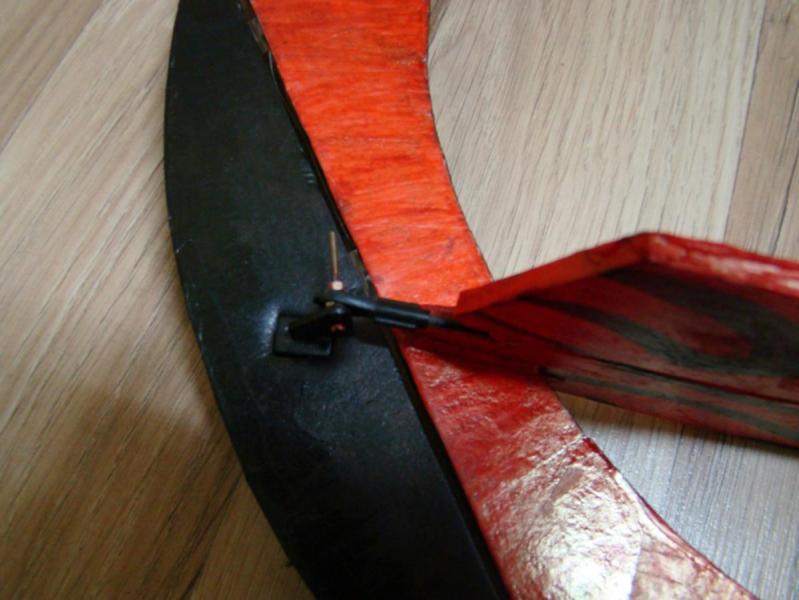

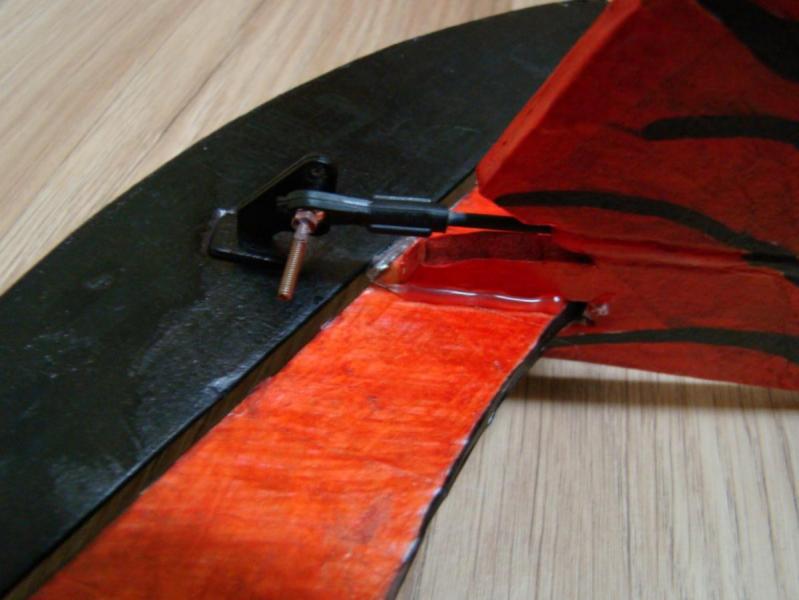

Zbliżenie na błąd który popełniłem. Okazało się że sterlotka jest zbyt blisko wyjścia z prowadnicy i snap sie zaczepia i napręża konstrukcje. Zostały wycięte trójkąty które zmniejszyły naprężenia



Na szczęście udało się uratować sytuacje chociaż nie obeszło sie bez strat estetycznych.

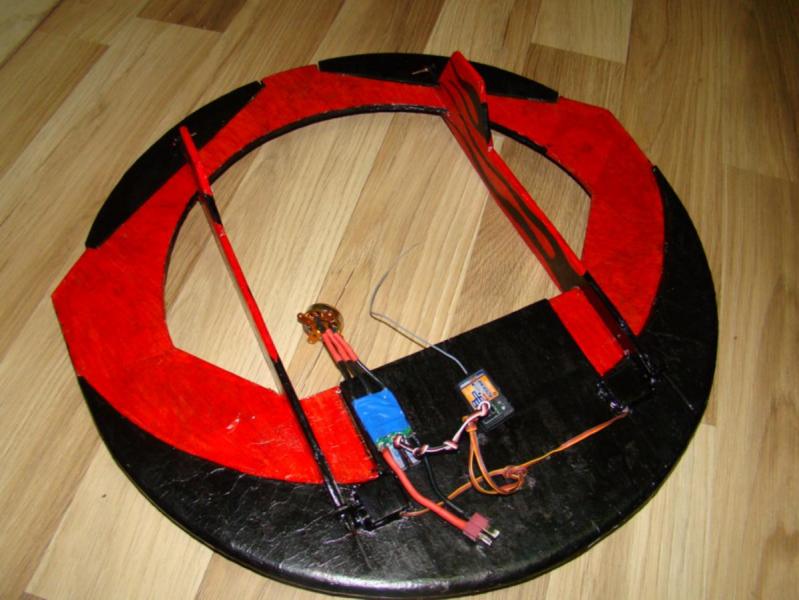

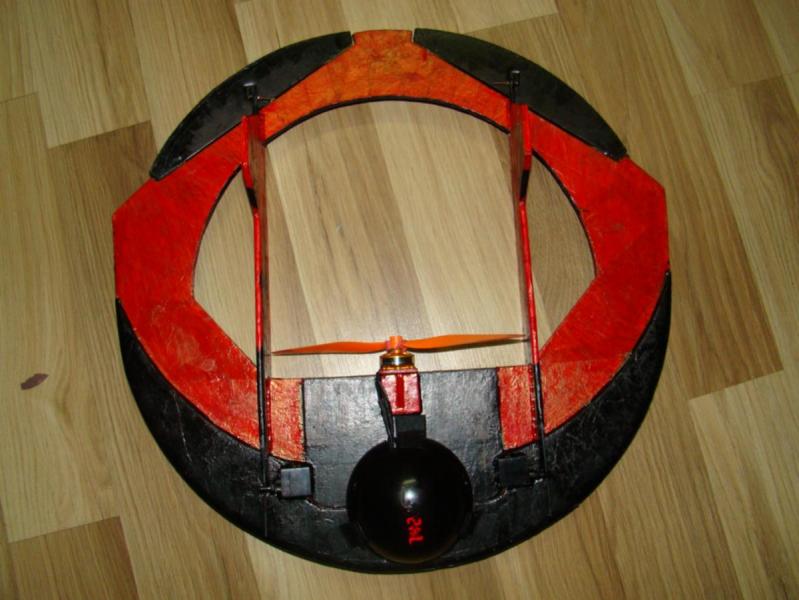

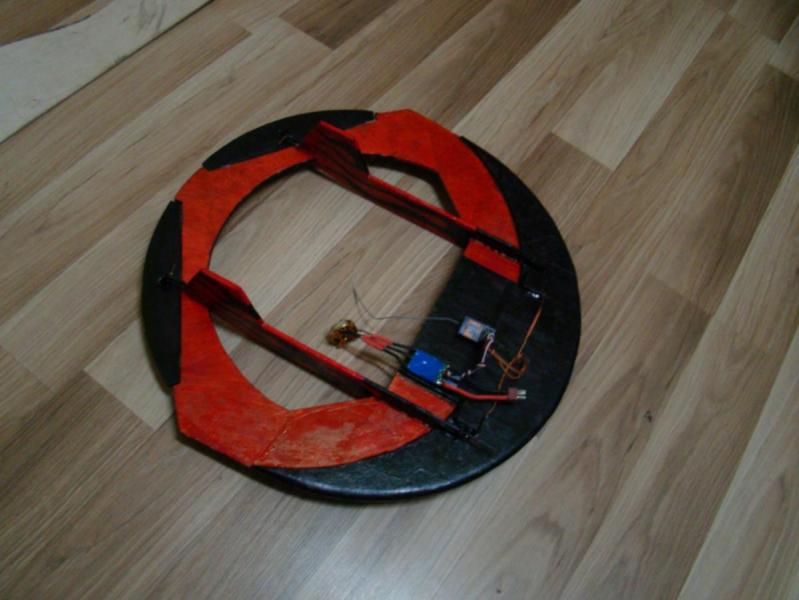

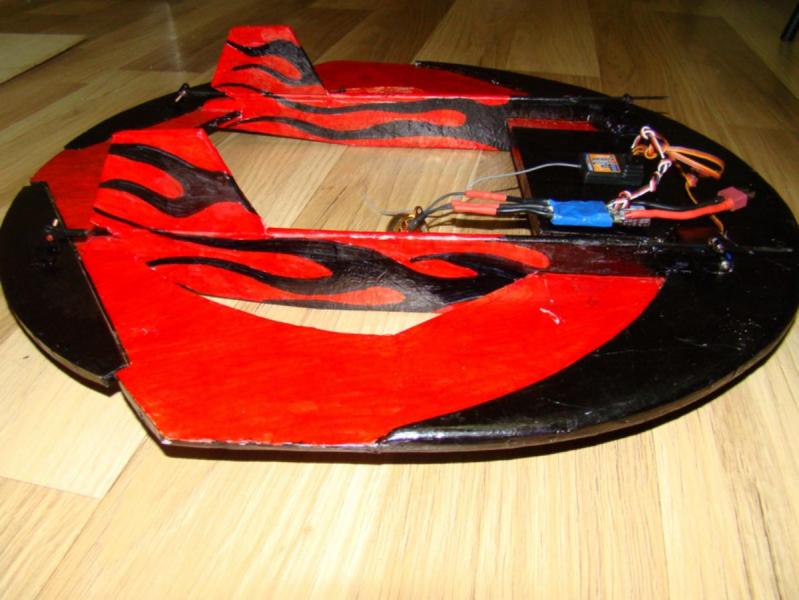

Rozplanowanie elementów.

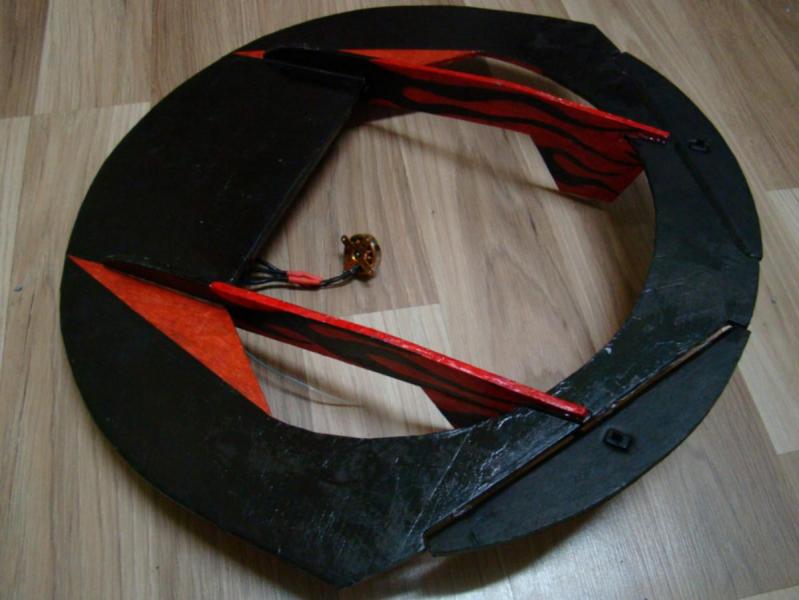

Spód.

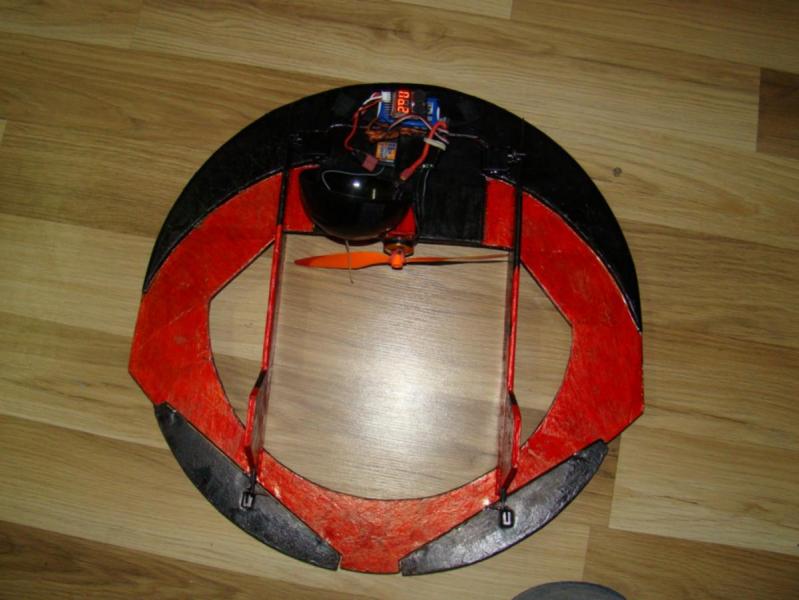

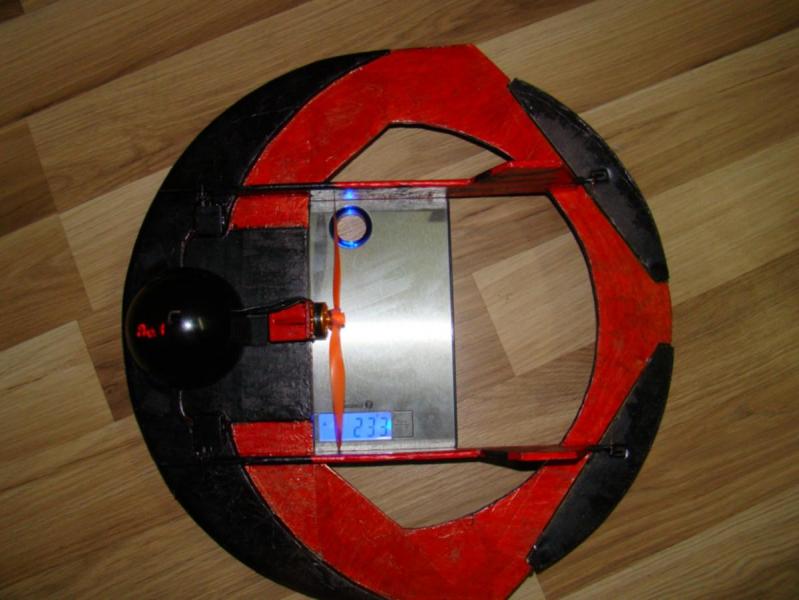

Masa całości: 233 g.




Zbliżenie na kabinkę. Wykonana z plastiku. To jest kopułka od atrapy kamery ze sklepu po 4 zł za 4,50 Pomalowana na czarno aby nie było widać co jest w środku. Oczywiście mazakiem ;]

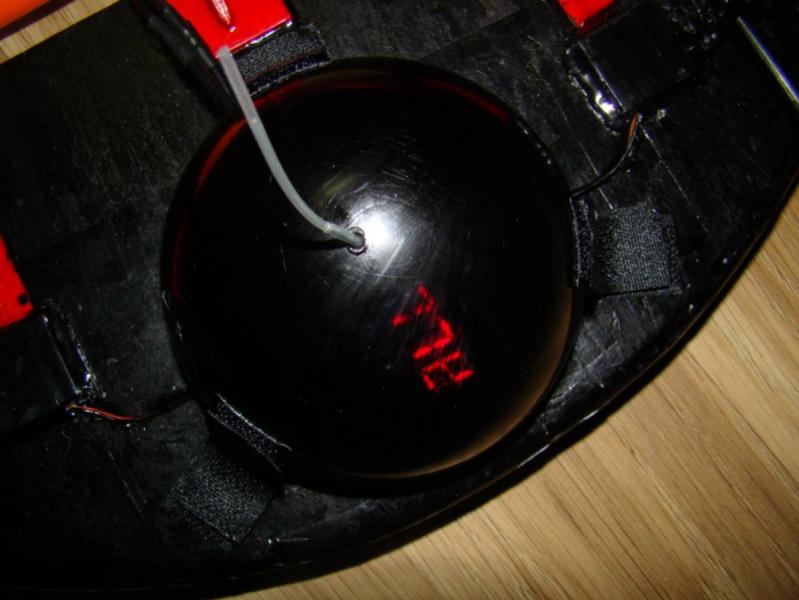

LiPo Buzzer fajnie prześwituje przez kabinkę. Mogę podejrzeć napięcie na celach bez otwierania kabiny.



Tak by to mniej więcej wyglądało. Żałuje że nie wiedziałem tego co wiem teraz przed rozpoczęciem budowy. Powierzchnia pokrycia pomarszczyła sie delikatnie. Następnym razem pokryje depron papierem przed wycinaniem. Jak to mówią gdybym wiedział że się przewrócę to bym sie położył, tak więc ostatecznie czegoś się nauczyłem

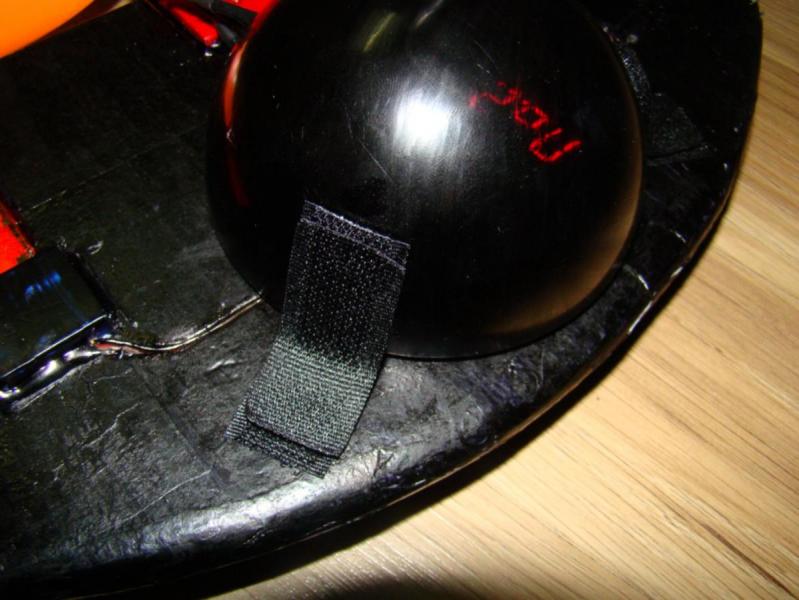

Mocowanie kopułki na rzep samoprzylepny za 2,90 za metr w sklepie krawieckim.



Łapane w 3 punktach.

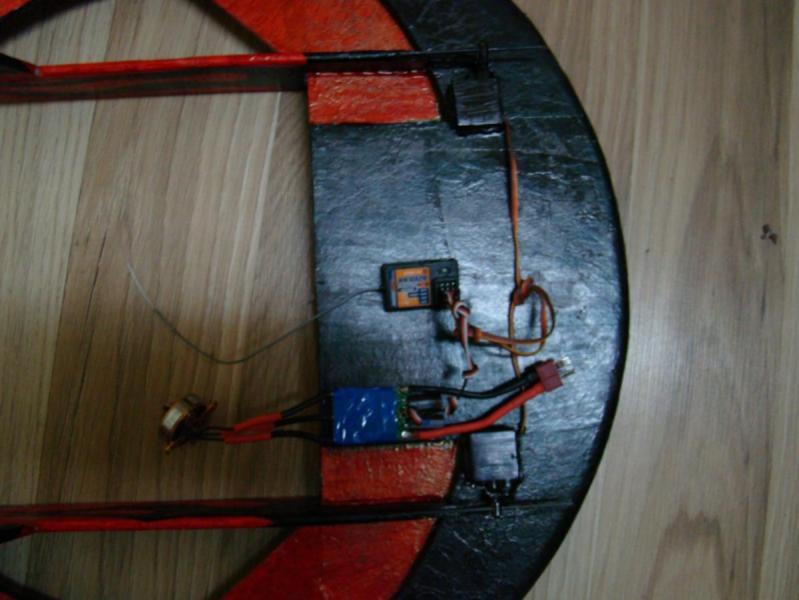

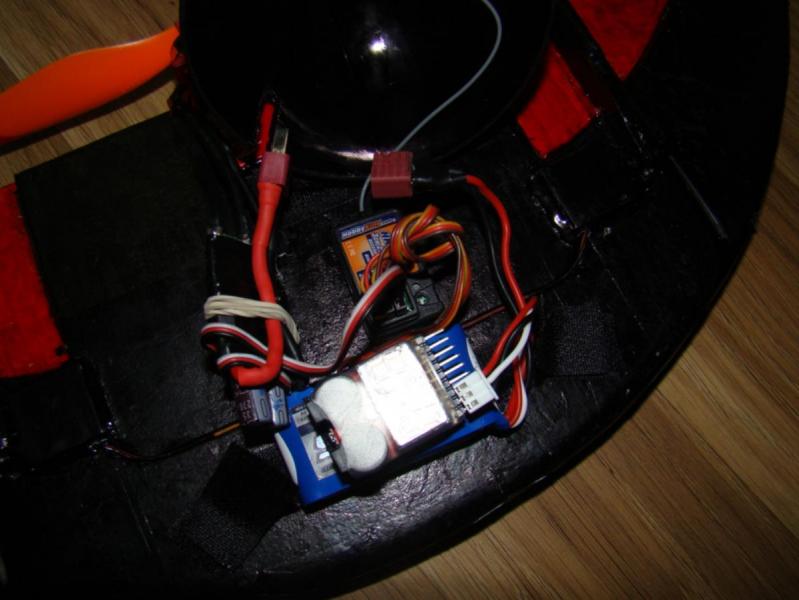

Elektronika pod kopułka. Ostatecznie pakiet został cofnięty do tyłu. Zamienił się miejscem z odbiornikiem.

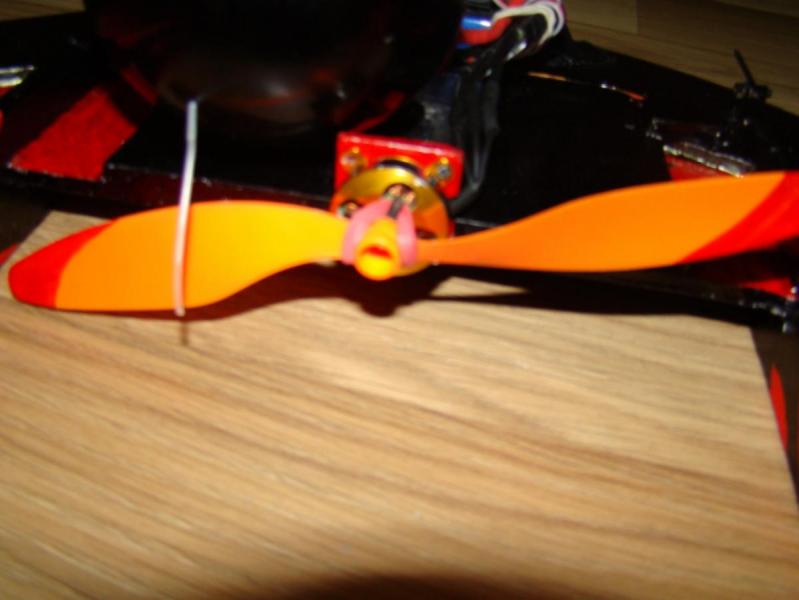

Mocowanie śmigła na prop. Dzięki temu w ostatniej delcie połamałem tylko 1 śmigło na kilkadziesiąt twardych lądowań

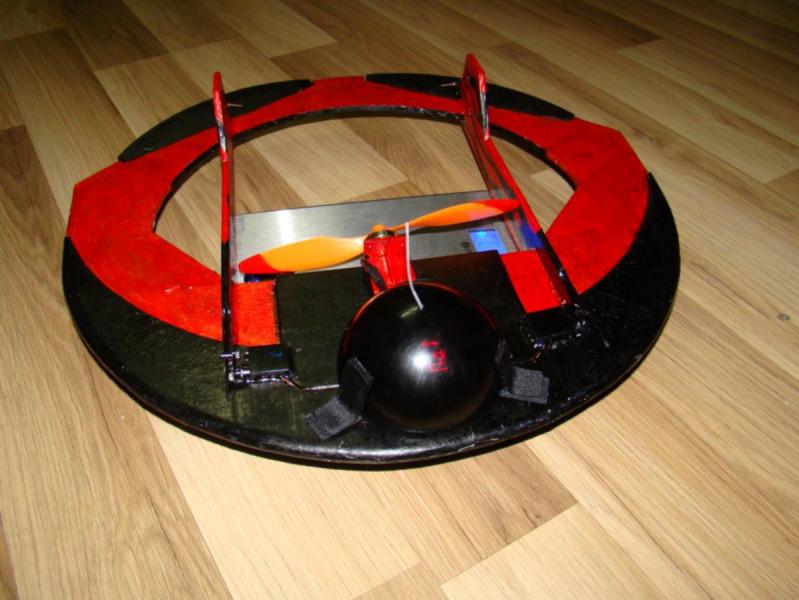

Tu już uzbrojony i gotowy do lotu. Mixery sprawdzone. Regiel zaprogramowany. Ciąg sprawdzony ( Jak sprawdzić ciąg silnika: opór gaz! jak wyrywa z ręki to pewnie poleci Żarcik.

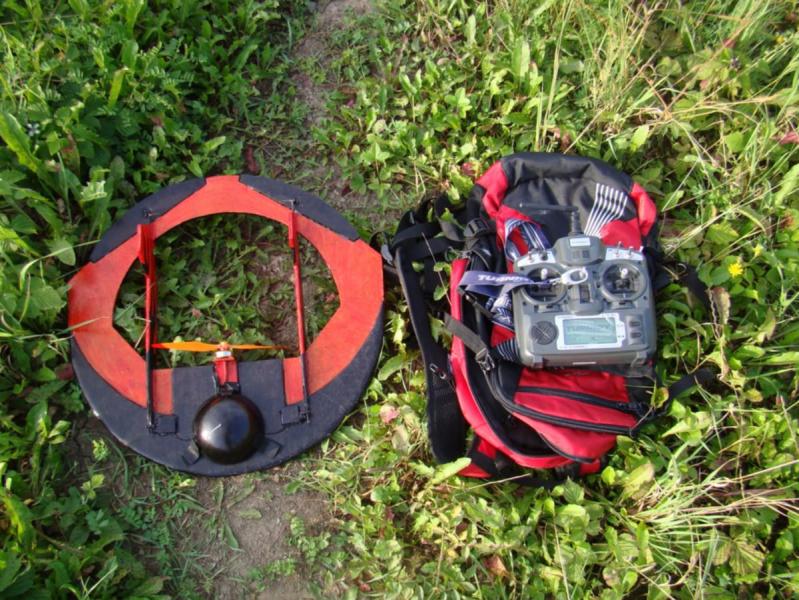

A tu dziś rano na "lotnisku". Latałem z daleka od ludzi jak tylko wstałem. Nie lubię jak przy 1 oblocie mam widzów. Gapią sie, a jak sie nie uda to wstyd



Zdjęcie lotniska.

Podsumowując.
Model lata. Dosyć fajnie, szybciej niż myślałem. Bardzo ważne to dobrze go wyważyć. Trochę nerwowy. Zmniejszyłem end pointy na 55. Uspokoił sie. Na start sterlotki do góry na około 5 stopni -  inaczej ryje w ziemie Jeśli chodzi o wykłon to go nie ma. Skłon do góry. Model leci prosto po lekkim trymowaniu więc nie widzę sensu się tym bawić. Wiem że model da się wykonać lepiej i następny taki będzie. Odchudzę go także bo kabina waży ok 25 gram.

Chciałbym tu z miejsca podziękować mojej dziewczynie Alicji, która dzielnie znosiła braki mojej osoby podczas, gdy ja byłem zaabsorbowany modelem tuż obok. Pomagała mi także w malowaniu modelu oraz nanoszeniu modelu na depron. Dziękuje :*

Proszę komentarze, opinie i uwagi co do wykonania tego modelu. Wszystkie wasze odpowiedzi sa dla mnie cenne iliczę że pomogą ulepszyć ten model. Miłego oglądania pozdrawiam

[robertus]

Duże to śmigło w porównaniu do modelu, nie masz problemów przy gwałtowniejszym operowaniu gazu z obracaniem się modelu?

[Donaro]

Nie, akurat tu nie ma problemu, ale był bardzo nerwowy na pełnym gazie. Mam filmiki tylko muszę znaleźć chwile żeby obrobić to wrzuce.

[jaciomp]

Ciekawy patent, taka latająca deska klozetowa

[Marcin K.]

Latajaca deska sedesowa to jesze inne latadlo:) A. To jest sterowane frysbi:D Świetny!

[baciany]

Jak tam Latające frysbi sedesowe? :] Jakiś filmik?

[Bartek Piękoś]

Fajny model. Ciekawy.

Podobają mi się twoje proste pomysły na "tanio, skutecznie i efektownie".



Bardzo brakuje filmu jako zwieńczenia po takiej masie zdjęć.

P.S.

Nie wiem jak innym kolegom, ale mi lepiej ogląda się zdjęcia poprzedzone opisem.

[Donaro]

Panowie filmik będzie. Był problem z komputerem bo sprzedawca z alledrogo wysyłał go prawie 3 tyg. Teraz doszedł i sie okazało że: obudowa malowana sprayem, chłodzenie na procku założone od i5 zamist i3 ( nie pokrywa całego procka, ram o niższej częstotliwości niz powinien, system 32 bity zamiast 64. Same problemy. Filmik jest. Obrobię jak tylko ogarnę to wszystko
Z uwag: model za mały i słabo widoczny już ze 150m, malowanie nie zdało egazaminu. Ciężko odróżnić góra dół z większej odległości, bardzo zadziera nosa na pełnym gazie. Koelga Robertus miał racje. Śmigło za duże i przy gwałtownym dodawaniu gazu model ma tendencje do przechylania sie.
Jeżeli chodzi i odporność na krety też przetestowałem ;] Po kilku-kilkunastu kretach dosłownie pare rys na spodzie.
Model nie lubi latac na granicy przeciągnięcia. Potrafi zwalić sie w korek. Nie przewidywalny momentami ciężko go wyprowadzić.
Na plus propsaver w układzie pchającym. Nie połamałem ani jednego śmigła ale latałem nim łącznie jakieś 2 godziny.
