Depronowiec własnego pomysłu

[micro]

Jakbyś szlifował te żeberka w bloku, to takiej różnicy by nie było.

To mi przypomniało taki epizod, jak byłem mniej więcej w Twoim wieku.

Przycinałem deski i odmierzałem jedną od drugiej, zamiast użyć zawsze tej pierwszej.

Jakież było moje zdziwienie po przycięciu ostatniej ? - zapewne już wiesz .

[Gacper]

Jakbyś szlifowałe te żeberka w bloku, to takiej różnicy by nie było.

To mi przypomniało taki epizod, jak byłem mniej więcej w Twoim wieku.

Przycinałem deski i odmierałem jedną od drugiej, zamiast użyć zawsze tej pierwszej.

Jakież było moje zdziwienie po przycięciu ostatniej ? - zapewne już wiesz .

Nie zrozumiałeś mnie. Wszystkie żeberka robiłem od szablonu i są one faktycznie jego wielkości. Po prostu drugi szablon robiłem od pierwszego i szlifowałem je oba na raz, żeby ten nowy doszlifować do pierwszego. Pewnie za dużo szlifowałem, albo zamiast tego wszystkiego źle przeniosłem rysunek.

[Y/F-22]

Oklej maskę z zewnątrz i może też wewnątrz taśmą przezroczystą a przyklej na coś w miarę elastycznego np. uhu por lub możesz nawet na taśmę dwustronną w przykładowo 6 punktach, wtedy nie wyrwie Ci kadłuba przy krecie i powinna ochronić w jakimś stopniu silnik przed uszkodzeniem. Jakby Ci się nie chciała zwinąć w rurkę to możesz jedną oklejoną stronę przejechać żelazkiem najlepiej przez ściereczkę i powinna się sama częściowo wygiąć i ułatwić zaginanie, ewentualnie zaginaj na np. puszcze i przygrzewaj suszarką.

[Gacper]

 W międzyczasie pękło mi łączenie steru wysokości. Paski łączące to dwa kawałki taśmy izolacyjnej złączone ze sobą, potem wklejone w szparki w sw i stateczniku za pomocą żywicy. Jak to zrobić, żeby następnym razem nie pękło w locie?

[nazar1703]

U mnie jak odpadły lotki w EGP zrobiłem z zawiasy z butelki PET  Szybowiec rozbity ale zawiasy dalej trzymają

[Gacper]

Zawiasy zawiasami, ta taśma wciąż jest, tylko klej puścił. Może po prostu zrobię w tej taśmie dziurki, żeby klej się tam wlał i wtedy będzie trzymać... Nie wiem, taraz będę robił podwozie, a potem skrzydła i gotowe.

[piotrekrc]

jak będziesz mocował skrzydła?

[Gacper]

Już po egzaminach, to mogę się wziąć z powrotem za samolot. Tydzień temu wyciąłem żeberka już w dobrym rozmiarze, więc teoretycznie mogę zacząć robić skrzydła. Mam tylko problem z lotkami. Jak je zrobić żeby nie były przyklejone na taśmę? Moja koncepcja, to wycięcie w skrzydle prostokąta na lotkę, a żeberka które będą stamtąd widoczne miałem zamiar wyciąć w półkole. Lotka ma być na zawiasie, coś takiego:

Ta oś obrotu to pewnie będzie (lub byłaby) wpuszczona w lotkę rurka od popychacza, obracająca się na samym popychaczu (jest wystarczająco gruby). Czy jest jakaś łatwiejsza i sensowniejsza metoda nie odbiegająca estetyką? Poza tym, jakieś rady do oklejania skrzydła? Z góry bardzo dziękuję za odpowiedzi.



[robertus]

Skleić dwie warstwy depronu i wyszlifować na lotkę.

Zawiasy zrobić z butelki po napoju.

[Gacper]

Skleić dwie warstwy depronu i wyszlifować na lotkę.

Zawiasy zrobić z butelki po napoju.

Pytanie, czy dziura między lotką a skrzydłem nie będzie za duża?

[robertus]

nie będzie

[Gacper]

Trochę dzisiaj porobiłem i jak nie skończę dzisiaj, to skończę jutro:

[Gacper]

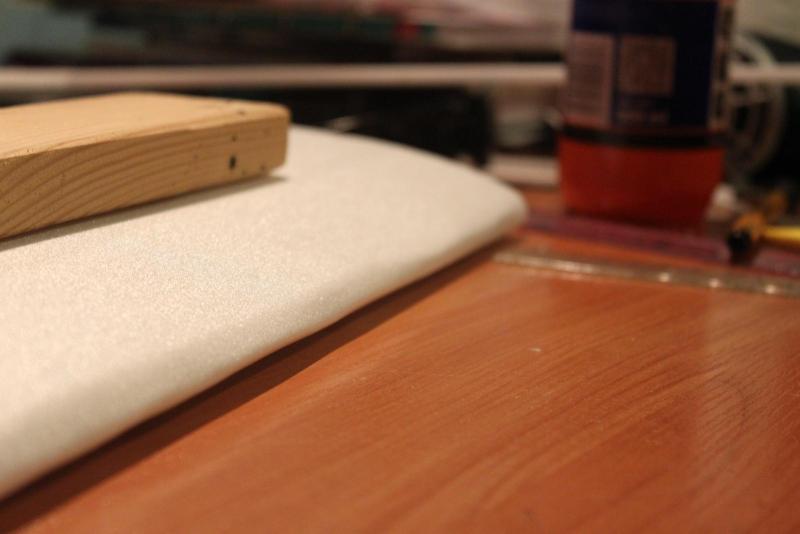

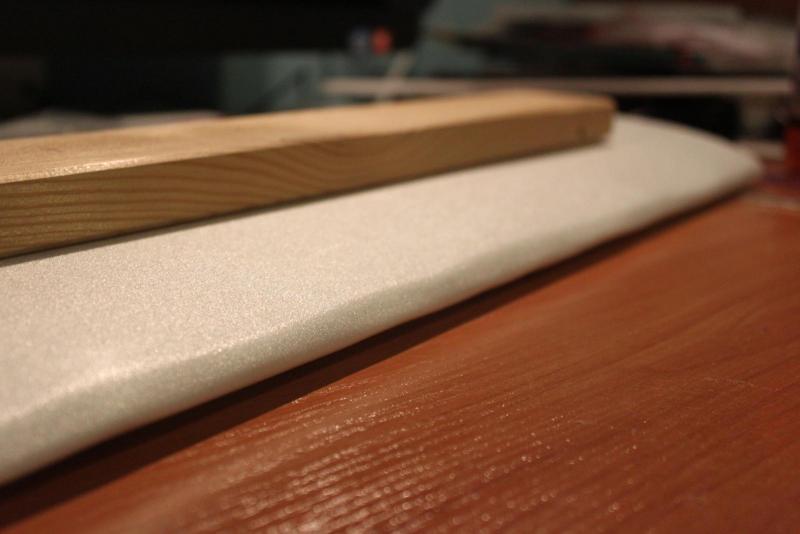

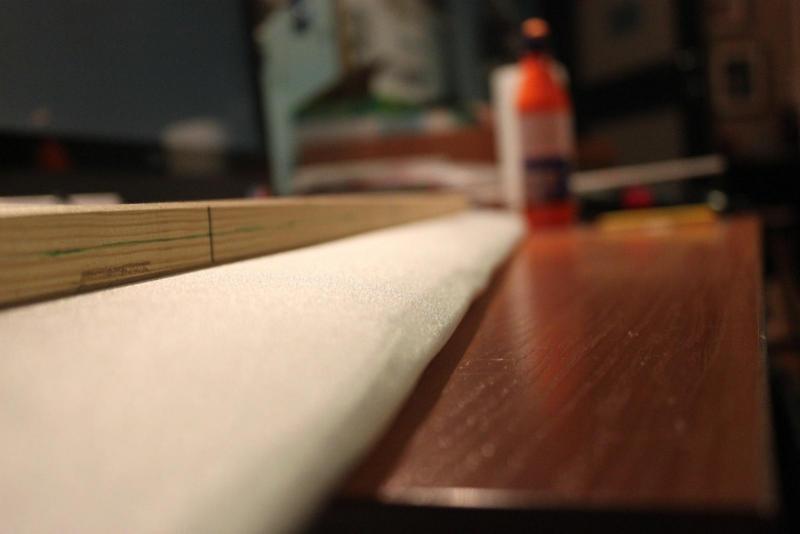

Zacząłem zaginać skrzydło. Niestety, robię to pierwszy raz, więc poniżej widzicie obraz mojej nieudolności.





Jak zauważyliście, krawędź natarcia jest wręcz niesamowicie krzywa. Pokrycie z depronu nie jest jeszcze przyklejone od góry, więc mogę coś pokombinować od środka. Czy da się coś z tym zrobić? Prawdopodobnie powiecie, że trzeba robić skrzydło jeszcze raz, ale nie mam więcej depronu 3mm. Z góry dziękuję za podpowiedzi.

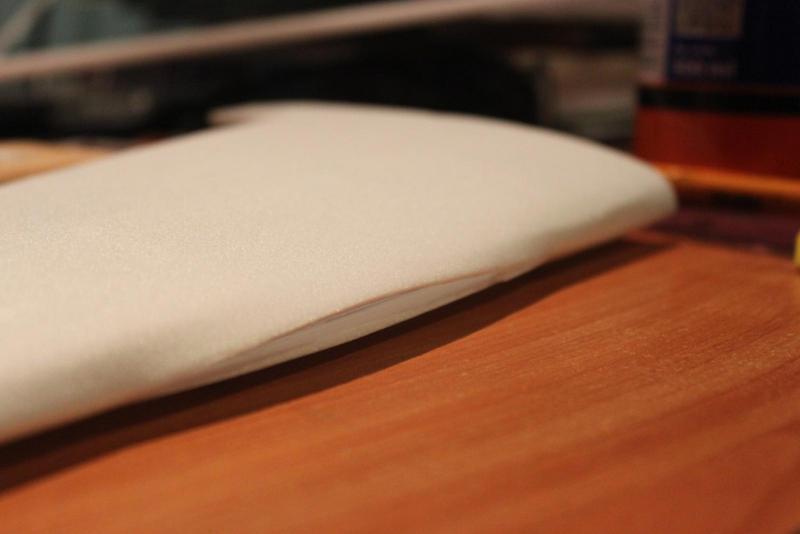

Odwołuję co napisałem, bo kierując się moim wcześniejszym pomysłem, spróbowałem naciąć krawędź natarcia od wewnątrz (długie, równoległe rowki) ale chyba zabrakło mi delikatności. Oto efekt mojego "geniuszu":

[modelarz115]

Od wewnątrz nacięcie w V od zewnątrz taśma klejąca, jak nie wyjdzie perfekcjonalistycznie to się nie przejmuj

Spływ płata możesz docisnąć na czas klejenia kawałkiem płyty meblowej, powinno być równo

[Elkojote]

Ja od zewnątrz w miejscu zgięcia naklejam wąska taśmę klejąca w razie gdyby miało pęknąć podczas zaginania a od środka skrzydła w miejscu zagięcia przykładam metalową linijkę i czymś tępym delikatnie przejeżdżam parę razy (robi się taki płytki rowek ) potem zaginam i wychodzi idealna prosta krawędź . Nie wiem czy teraz w czymś ci to pomoże ale tak na przyszłość będziesz miał sposób do przetestowania .

[Gacper]

Ja od zewnątrz w miejscu zgięcia naklejam wąska taśmę klejąca w razie gdyby miało pęknąć podczas zaginania a od środka skrzydła w miejscu zagięcia przykładam metalową linijkę i czymś tępym delikatnie przejeżdżam parę razy (robi się taki płytki rowek ) potem zaginam i wychodzi idealna prosta krawędź . Nie wiem czy teraz w czymś ci to pomoże ale tak na przyszłość będziesz miał sposób do przetestowania .

A zdejmuje pan potem taśmę? Wiedziałem o tym sposobie, ale za nic nie chciałem mieć taśmy na samolocie.

[modelarz115]

Dajesz w zgięcie klej i nawet jak pęknie pod taśmą lub przetniesz na wylot to możesz ją potem zdjąć. Sprawdzony sposób

[Elkojote]

Nie chcesz taśmy na krawędzi natarcia to zdejmujesz , jak robię coś do zabawy i nie maluje tego czyli zostaje paskudne to taśmę zostawiam. jest jak zbrojenie .

[marcys193]

Najłatwiej taśma od zewnątrz a od środka zgodnie z zagięciem pojeździć wałkiem do ciasta takim małym i pięknie się samo wygina bez takich zagięć  sprawdzone na moim Toto-0

[Bartek Piękoś]

Pytanie jest też, jaką technikę stosujesz, żeby wygiąć, jak operujesz samym materiałem. To co pisali koledzy to bardzo przydatne czynności przygotowujące materiał (nacinanie, nagniatanie, taśma, itd.).

Strzelam, że próbujesz to zrobić za szybko.

Jak wyginałem, to robiłem to wieloetapowo, krok po kroczku, coraz mocniej formując materiał. Zagięcie poszycia (samej krawędzi natarcia) na jedno skrzydło zajmowało mi, o ile pamiętam ok. 30min, przede wszystkim kształtowanie poprzez przeciąganie po coraz ostrzejszych krawędziach (o coraz mniejszym łuku) - począwszy od aluminiowej rurki, poprzez krawędź stołu, a skończywszy na metalowej linijce. Nigdy nie użyłem taśmy.

Ukształtowany element pozostawiałem jeszcze przykryty jakimś obciążeniem, żeby "osiadł".
