Pytanie jest też, jaką technikę stosujesz, żeby wygiąć, jak operujesz samym materiałem. To co pisali koledzy to bardzo przydatne czynności przygotowujące materiał (nacinanie, nagniatanie, taśma, itd.).

Strzelam, że próbujesz to zrobić za szybko.

Jak wyginałem, to robiłem to wieloetapowo, krok po kroczku, coraz mocniej formując materiał. Zagięcie poszycia (samej krawędzi natarcia) na jedno skrzydło zajmowało mi, o ile pamiętam ok. 30min, przede wszystkim kształtowanie poprzez przeciąganie po coraz ostrzejszych krawędziach (o coraz mniejszym łuku) - począwszy od aluminiowej rurki, poprzez krawędź stołu, a skończywszy na metalowej linijce. Nigdy nie użyłem taśmy.

Ukształtowany element pozostawiałem jeszcze przykryty jakimś obciążeniem, żeby "osiadł".



Bardzo dobra technologia, taśma tylko zabezpiecza przed pęknięciem (nie jest obowiązkowa, lecz pomocna), czynność należy wykonywać tak jak by jej nie było

Odnośnik do komentarza
Udostępnij na innych stronach

Szczerze mówiąc, wcale nie robiłem tego za szybko. Czytałem gdzieś, że do tego trzeba cierpliwości i na szczęście mi jej wystarczyło. Na paru zdjęciach widać zagjęte skrzydło. Pęknięcie nastąpiło później, gdy próbowałem wyrównać krawędź natarcia robiąc nacięcia od środka. Pierwsze nacięcie było za głębokie. Dziękuję za rady. Następne podejście zrobię jakoś tak za dwa tygodnie.

Odnośnik do komentarza
Udostępnij na innych stronach

Dodam jeszcze jedną rzecz o której nikt nie wspomniał ,oprócz wstępnego formowania które powinno się wykonać przed wklejeniem wręg trzeba też pamiętać że płyty depronu czy podkładów wyginają się lepiej wzdluż jednej osi  a wzdłuż innej są sztywniejsze i to trzeba brać pod uwage przy wycinaniu i formowaniu  poszycia skrzydeł czy też innych elementów które będą wyginane.

Ostatecznie możesz rozciąć natarcie i wkleić listewkę -uzyskasz równe i odporne natarcie -przyglądnij się fotografii z tego postu http://pfmrc.eu/index.php?/topic/18906-f7u-cutlass-pchaczyk-na-emaxie/&do=findComment&comment=111382

Odnośnik do komentarza
Udostępnij na innych stronach

... a co będzie jak wyjdzie 1mm krzywo? nie wiem po co tak to się pokomplikowało  ;)

Bartek napisał, jak wzorowo formuje się krawędź natarcia, ja i pewnie inni też wykonywali wielokrotnie tą czynność pobieżnie (oczywiście nie wszyscy i nie zawsze), modele te latają i wyglądają pięknie  :)



Kacper dokończ to skrzydło, nie wyrzucaj go do kosza, nie masz nic do stracenia, jak pisałeś dopiero nabierasz doświadczenia. Zawsze potem możesz dorobić ładniejszy płat  :)


Sposób naprawy pękniętego natarcia:

1. wyprostuj poszycie, zalewając uprzednio pęknięcie klejem polimerowym

2. naklej na pęknięcie bądź całe natarcie taśmę pakową szeroką przeźroczystą

3. uformuj ponownie zgięcie

4. naklej poszycie

5. po 3 dniach możesz ostrożnie spróbować zdjąć taśmę



Sposób sprawdziłem, po pęknięciu nie pozostaje ani śladu, a jak pomalujesz samą krawędź natarcia na czarno to i drobne nierówności się zamaskują a i model nabierze dodatkowych walorów wizualnych  ;)

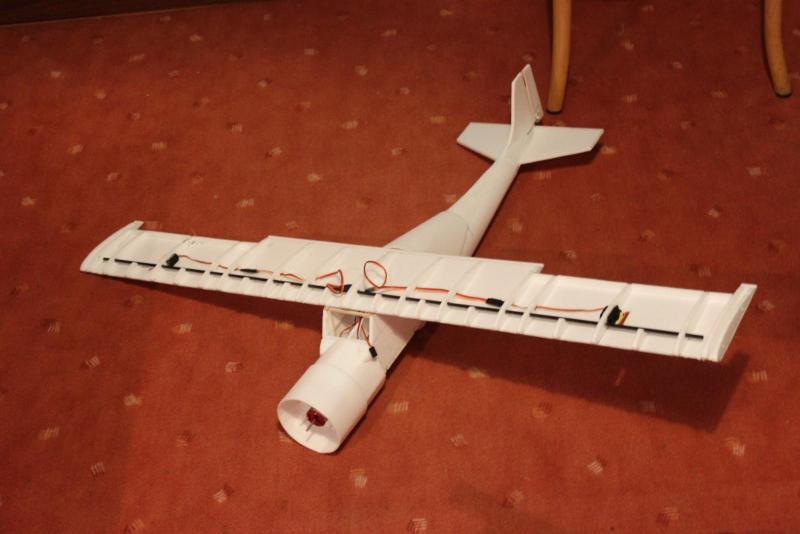

tak jak tu




lub tak jak radzi robertus  :)

Odnośnik do komentarza
Udostępnij na innych stronach

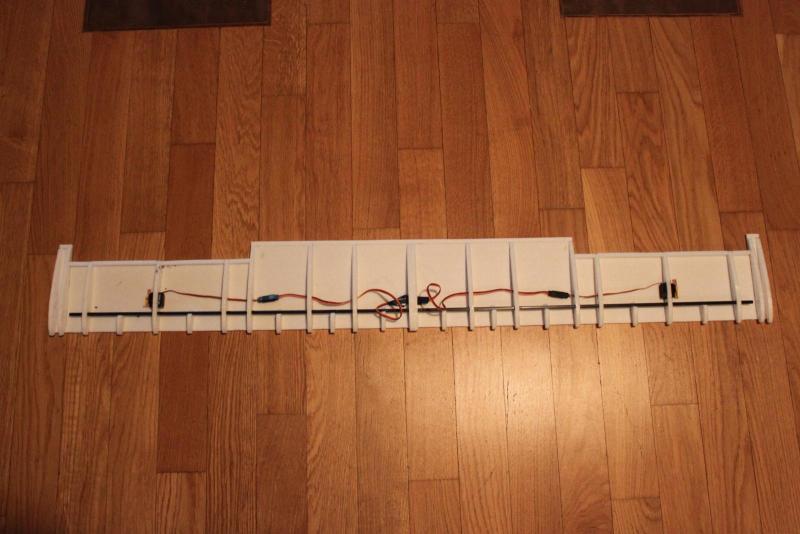

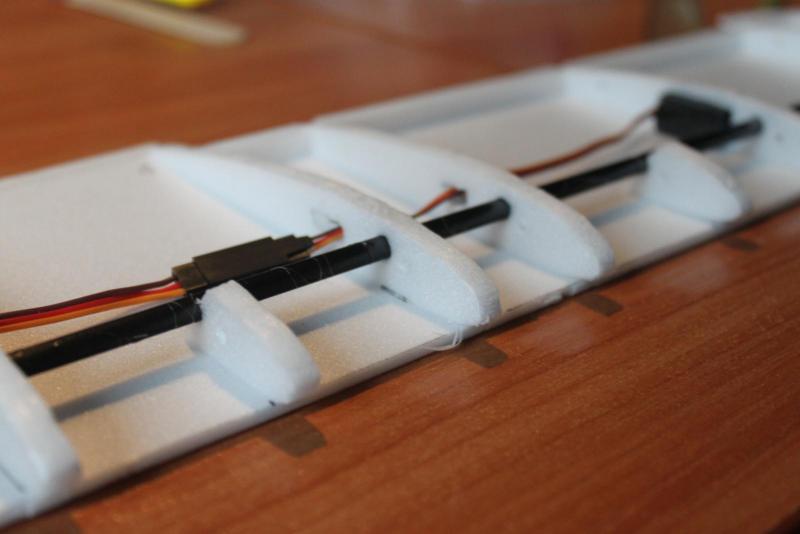

Taki już jestem, że mimo tylu waszych rad, robię własnym sposobem. Jak na razie odciąłem nieprzyklejoną część poszycia i przykleiłem przednie części od żeberek, których miałem nadmiar (jakimś cudem dokładnie tyle co potrzebowałem). Następnie odetnę od poszycia natarcie i podmienię je nowym kawałkiem depronu, który już odpowiednio przystosuję do takiego wygięcia.





Odnośnik do komentarza
Udostępnij na innych stronach

Doprowadź noski żeber do stanu wzajemnego podobieństwa tzn. ujednolić kształt, poszycie będzie się lepiej trzymać, już nie wspominając o aerodynamice.

Jak chcesz wyginać ten wąski kawałek poszycia na natarciu? Mam nadzieję, że wyprofilujesz i dopiero dotniesz?

Odnośnik do komentarza
Udostępnij na innych stronach

Wszystkie żeberka były wycinane gorącym drutem przy szablonie, wiec powinny być takie same. Jak bym coś podszlifował, pewnie bym tylko pogorszył sprawę. Co do tego paska to mam zamiar go wkleić w poszycie jakby nigdy nic, a potem dopiero wyginać całość.

Odnośnik do komentarza
Udostępnij na innych stronach

''obrabianie żeberek w bloku'' to coś takiego szablon-wszystkie żeberka-szablon, jak na zdjęciu






Na stronie MOTYLASTEGO do której wszyscy odsyłają jest to opisane  :)

W takim razie robiłem w szablonie tylko zamiast wszystkich żeberek, ja wstawiałem po pięć, bo to gruby depron. I nie szlifowałem, tylko ciąłem drutem.
