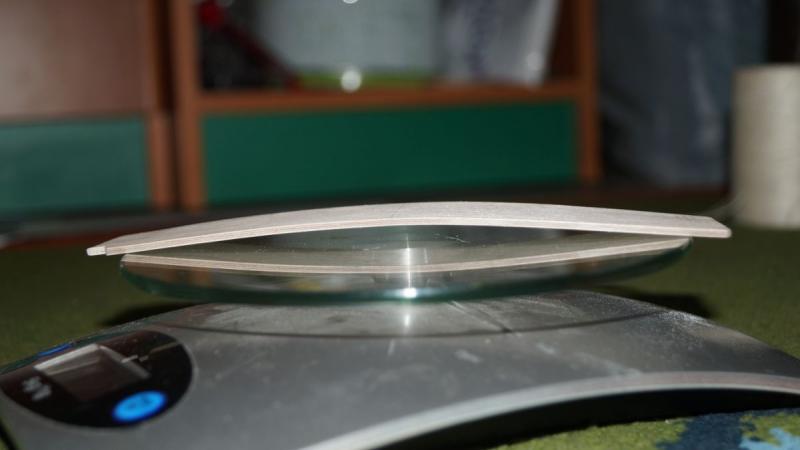

Pomysł ze wzniosem dolnego płata mam następujący ... czyli ... sketchup, forma z derwna, gotowanie sklejki, sklejka na formę i suszenie przez dobę ... efekt ... wygięty łącznik skrzydeł




no i powoli powstaje jeden z dolnych płatów







Tak to wygląda :)

Odnośnik do komentarza
Udostępnij na innych stronach

Ja mam pomysł na blokadę ale łatwiej będzie mi uzyskać wznios wklejając odpowiednio łącznik w kadłub, na laminowaniu się nie znam, a to jest chyba jedyny sposób na jego "wygięcie" na stałe.

(...)



Krzyśku czekam na Twoją wersję bo ja obecnie wstrzymuje pracę z racji zmiany koncepcji budowy dolnego płata, braku materiału jak również chęci zobaczenia jak Ty wymyśliłeś łączenie dolnego płata do kadłuba :) czekam i obserwuję Twój temat :)

Odnośnik do komentarza
Udostępnij na innych stronach

Hej,

A co chcesz zmieniać? Łączenie myślałem żeby zrobić tak, że wkleić kawałek sklejki 2mm w skrzydło przy kadłubie i skręcać go z łącznikiem połówek śrubami nylonowymi po 2 na stronę, łącznik byłby lekko wygięty i wklejony w kadłub. Aby wszystko było mocniejsze drugie żebro mam ze sklejki, a pierwsze z balsy 4mm.

Ja na razie próbuję się uporać ze szlifowaniem wszystkiego - w sumie chyba ze 3 godziny to zajmie, nie lubię tej roboty.



Na oko masz za duży wznios, a może mi się wydaje.



Pozdrawiam,

Krzysiek

Odnośnik do komentarza
Udostępnij na innych stronach

Dumam cały czas nad tym czy zrobić demontowany dolny płat czy na stałe ... wznios w zasadzie nie powinien być duży bo odmierzałem nawet 6 st a nie 7 st jak jest w planach ale oczywiście mógł się wkraść chochlik przy druku szablonu ... tak czy siak sprawdzę to :) U mnie robota na razie stoi no chyba że wezmę się za ozawiasowanie usterzenia i może przeproszę się pierwszy raz z koverallem kryjąc stery ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Dawno nic nie dodawałem z postępu prac bo w zasadzie nic się aż takiego nie zbudowało do tej pory ... taka mała aktualizacja z dłubania przy modelu czyli "kupa" roboty i czasu przy modelu a jego nic nie przybyło wizualnie tylko przybrał na wadze :P

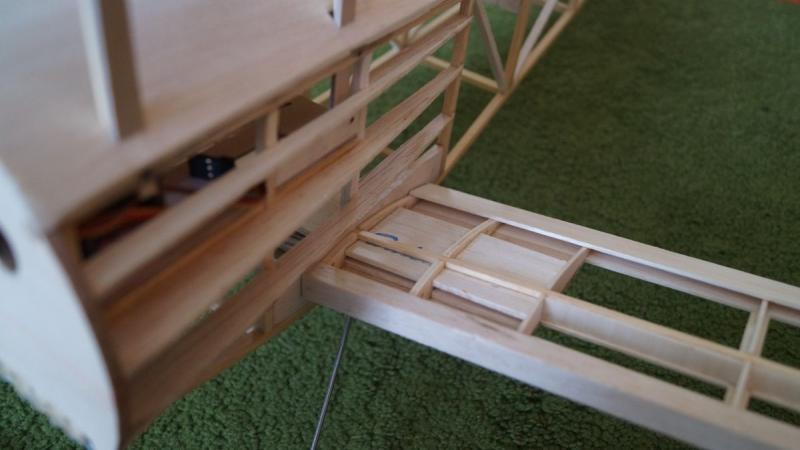

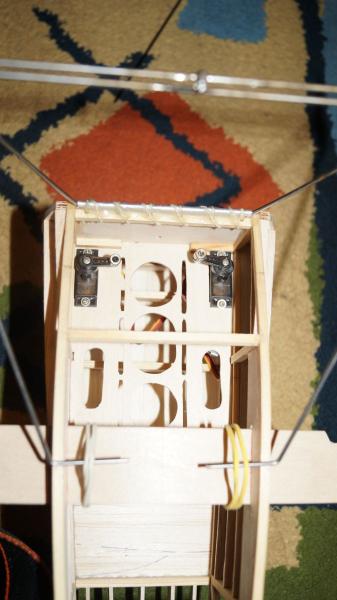

Wmontowałem serwa do napędu SW i SK

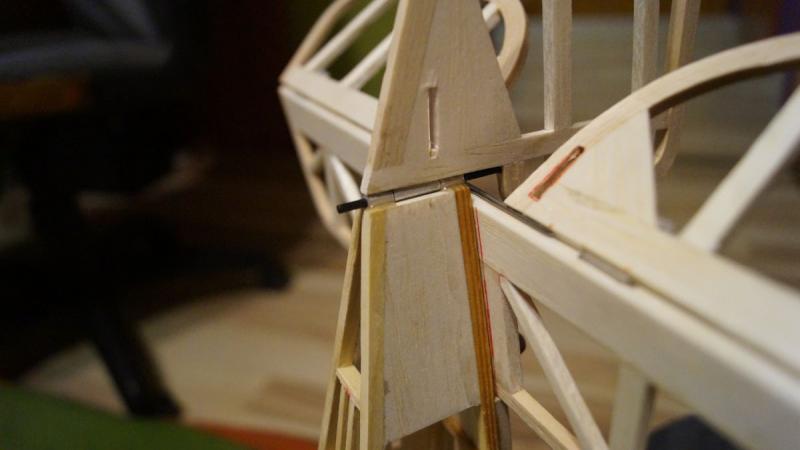

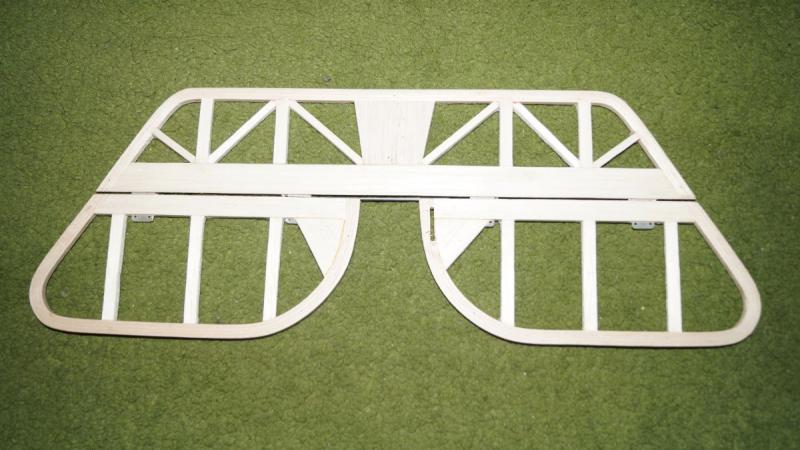

Udało mi się ozawiasować SW i wzmocniłem statecznik poziomy. Połówki SW połączone ze sobą łącznikiem z drutu 1,5 mm

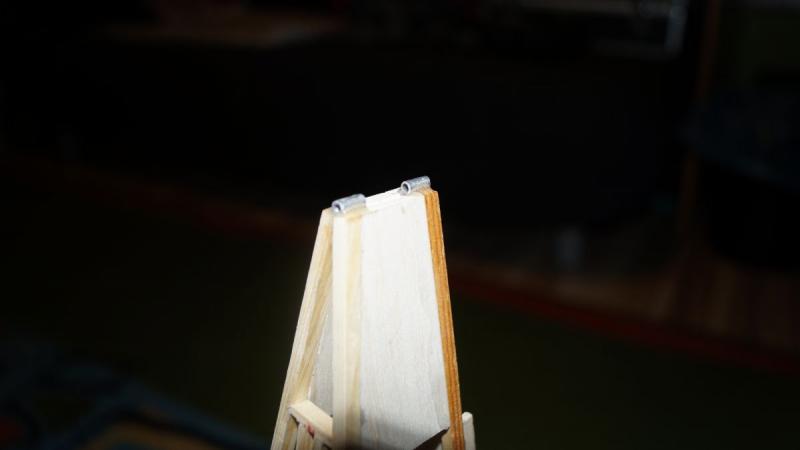

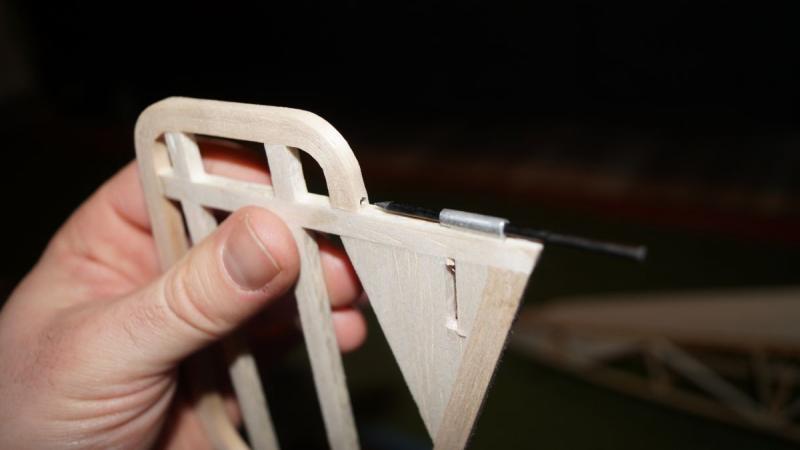

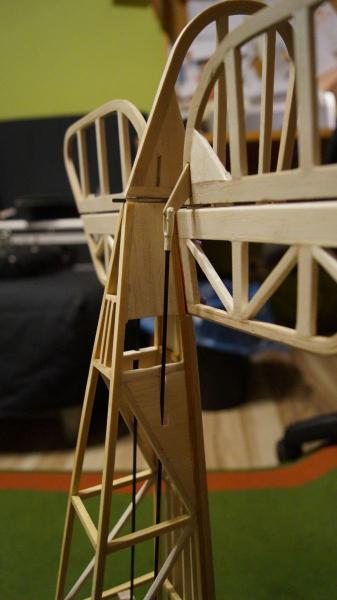

Zawiaso wanie SK będzie się opierać na rurce aluminiowej fi 4 mm i oś z pręta węglowego fi 2 mm. Tak wyglądają teraz składowe mechanizmu. Póki co takie klejenie z pewnością by nie zdało egzaminu więc po oklejeniu koverallem kadłuba miejsce klejenie zawiasów SK będzie wzmocnione cieniutką blaszką aluminiową







i wszystko połączone razem

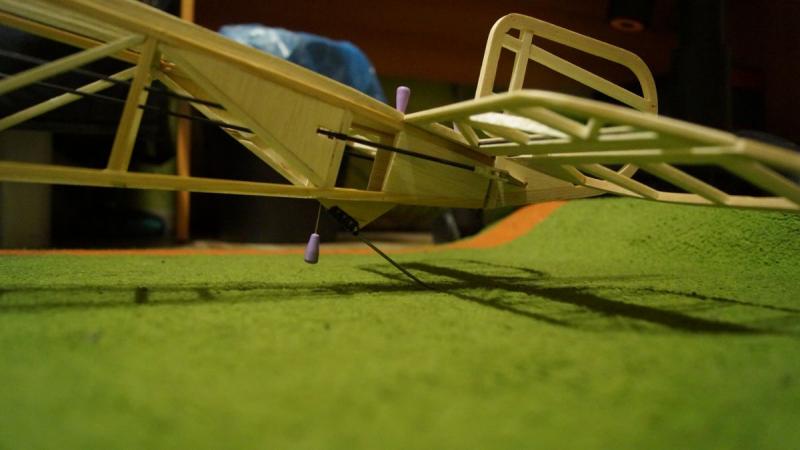

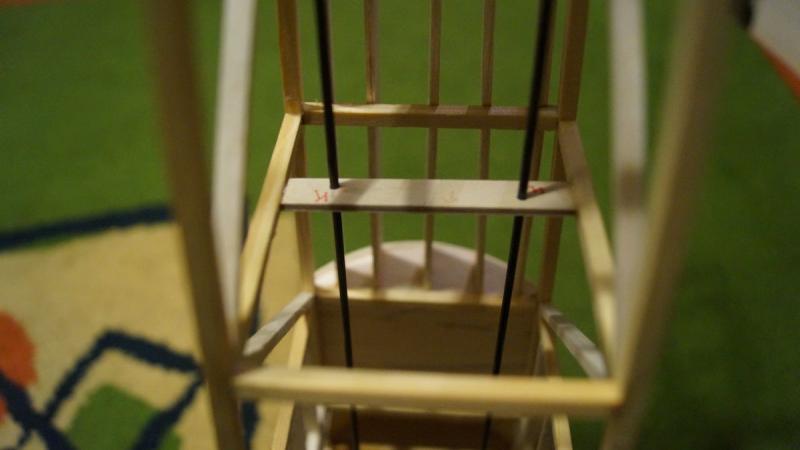

Popychacze są zrobione z pręta węglowego 2 mm i mniej więcej w połowie kadłuba ze sklejki 2 mm jest zrobiona przelotka




Orczyki wycięte ze sklejki 2 mm, sprawdzone i tanie rozwiązanie




Jak uporam się z dolnym płatem wezmę się za dokończenie mocowania podwozia ale póki co płoza jest gotowa :)

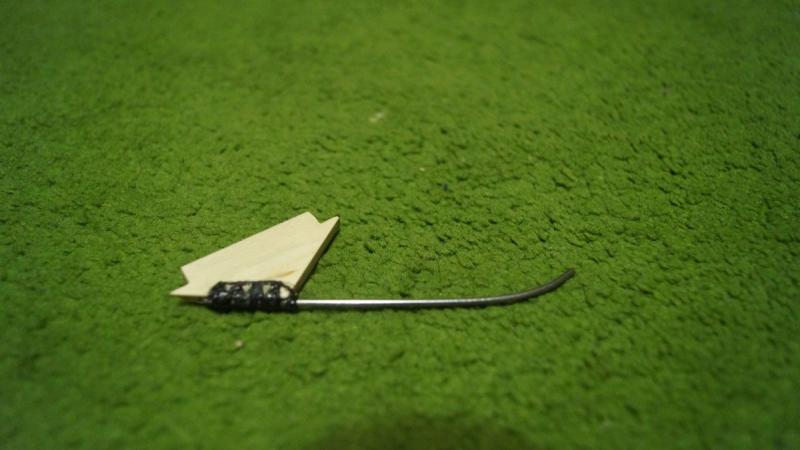

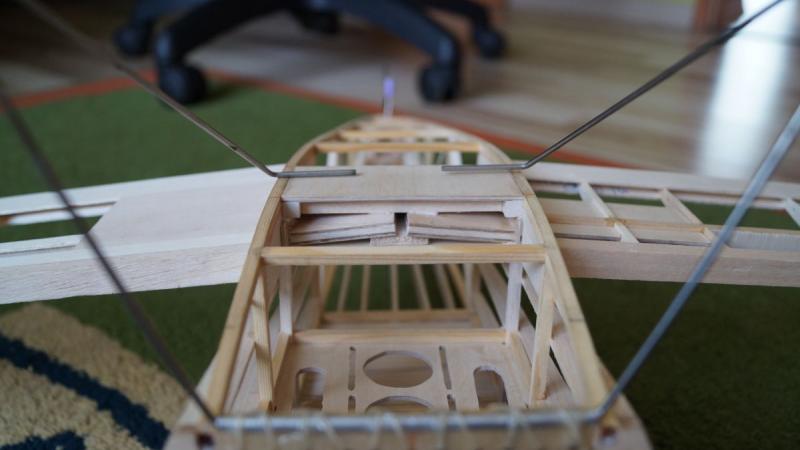

Płoza wykonana z drutu 1,5 mm i kawałka sklejki 3 mm, Oczywiście drut jest zagięty i wpuszczony w skleję co zapobiegnie obracaniu się drutu. Wszystko w całości obficie obwiązane nicią i tym samym zalane CA.

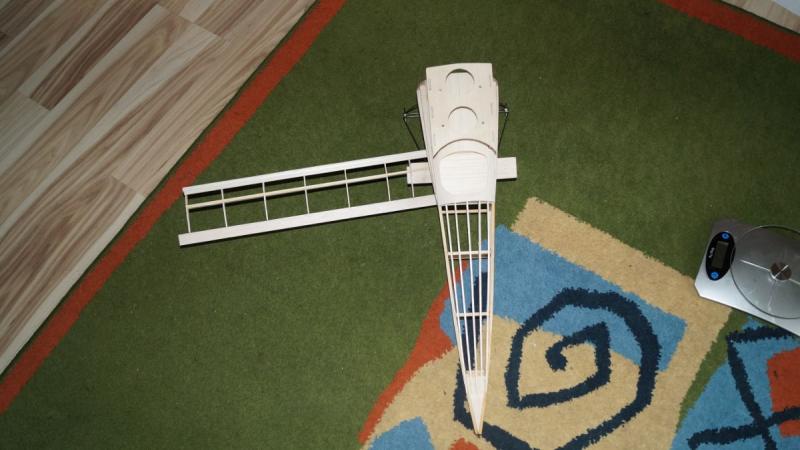

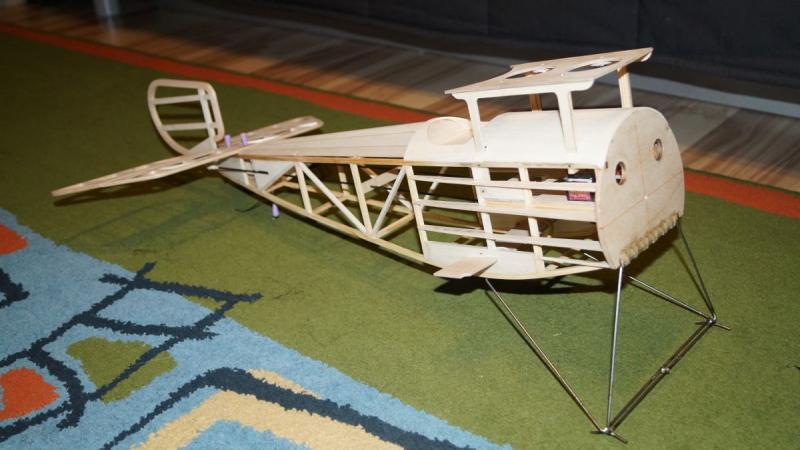

i co do tej pory powstało :) waga ze wszystkim 222 g (łącznie 2 serwa)




W środę może coś ruszę w końcu z dolnym płatem jutro spodziewam się przesyłki z materiałowym wsparciem :P

CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Przemo, chyba Ci "ukradnę" pomysł na płozę ogonową tylko chyba słoje tego trójkąta mocującego nie w tym kierunku. Odnośnie SW to ja robię podwójny popychacz ale Twój też powinien działać ;) Zadam może głupie pytanie ale w jaki sposób mocujesz snapa do pręta węglowego?



Pozdrawiam,

Krzysiek

Odnośnik do komentarza
Udostępnij na innych stronach

Popychacze są sztywne, dużo dało zamontowanie przelotki wewnątrz kadłuba i tak dla świętego spokoju dam jeszcze jedną przelotkę wewnątrz kadłuba. Jak mi się dobrze wydaję to popychacze węglowe ma też Arek w Swoim Fokkerze d5 http://pfmrc.eu/index.php?/topic/43342-fokker-d5-czyli-cos-z-drewna/?p=480247
;)

Odnośnik do komentarza
Udostępnij na innych stronach

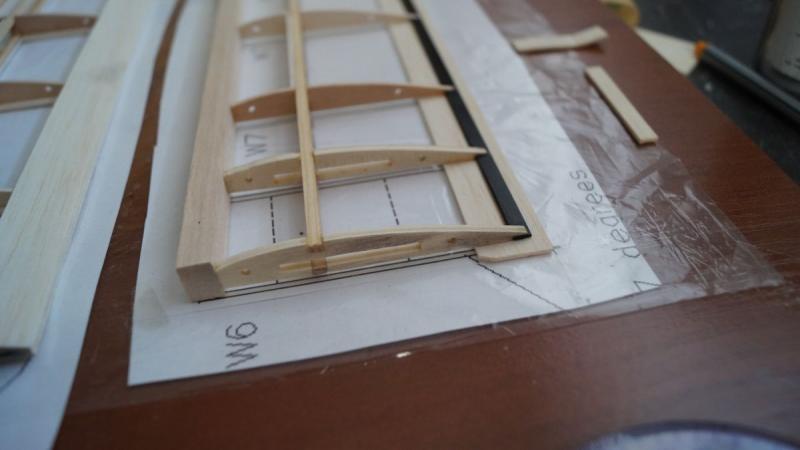

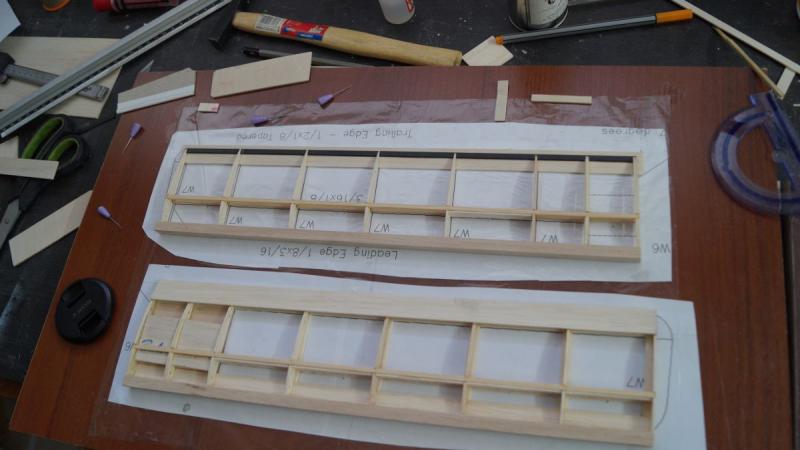

Prace nad dolnymi skrzydłami trwają ... póki co udało mi się wystrugać tyle ... jak tez pisałem zdecydowałem się na nakładki z balsy 1,5 mm czyli tak samo jak w moim fun fly Energy, w którym skrzydło jest naprawdę sztywne. Na razie od góry nie oklejam bo czekam aż powstanie górny płat żeby wymierzyć i zaplanować mocowanie rozpórek skrzydeł.




W spływ wkleiłem płaskownik węglowy a później oklejam to balsą 1,5 mm ... taki sobie sposób obrałem żeby mieć mniej szlifowania przy spływie

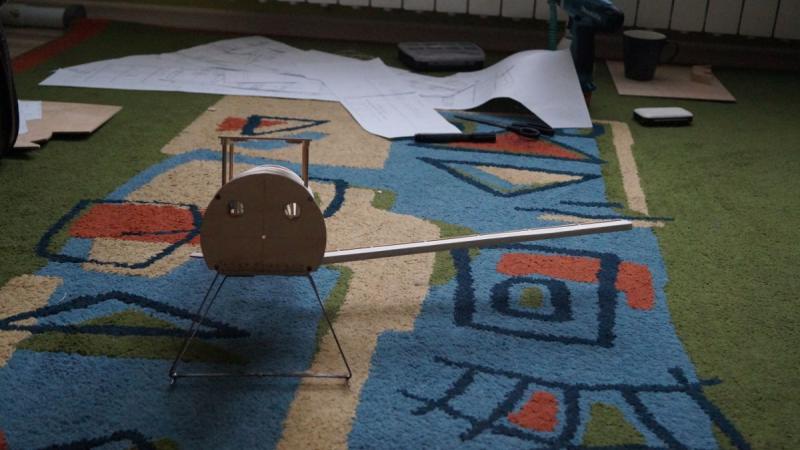

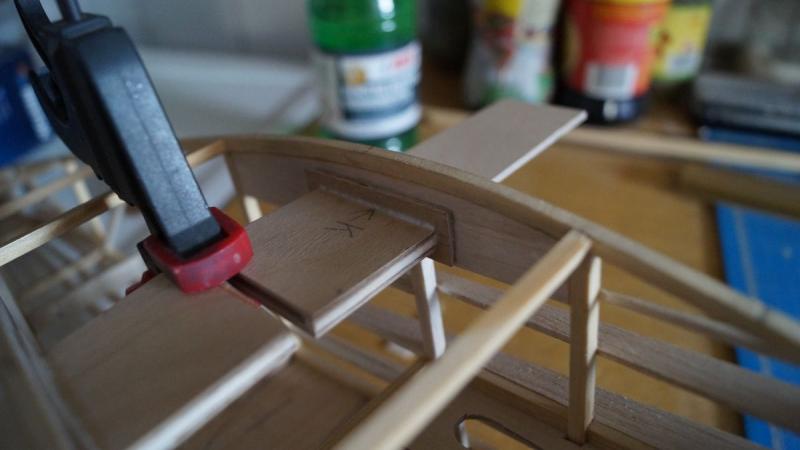

Wykonałem również kieszenie na bagnety dolnych płatów, które obecnie wklejają się w kadłub




kąt wzniosu to 6 st



Odnośnie mocowania dolnych płatów to jak wcześniej wspomniałem będą one posiadały bagnet ze sklejki 2 mm który będzie wchodził w kieszenie umiejscowione w kadłubie a następnie będzie to blokowane śrubami M3. Te same śruby do blokowania skrzydła będę również trzymać podwozie.



Oczywiście dodam że mocowanie dolnego płata w kadłubie nie jest jeszcze skończone i w niedalekiej przyszłości co nie co jeszcze tam przybędzie ;)



EDIT ...



Mocowanie prawie skończone teraz tylko pomierzyć i wywiercić otwory an śruby

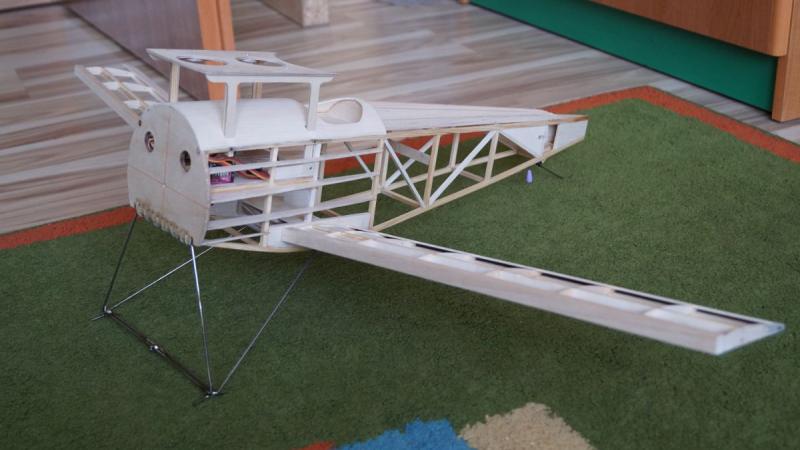

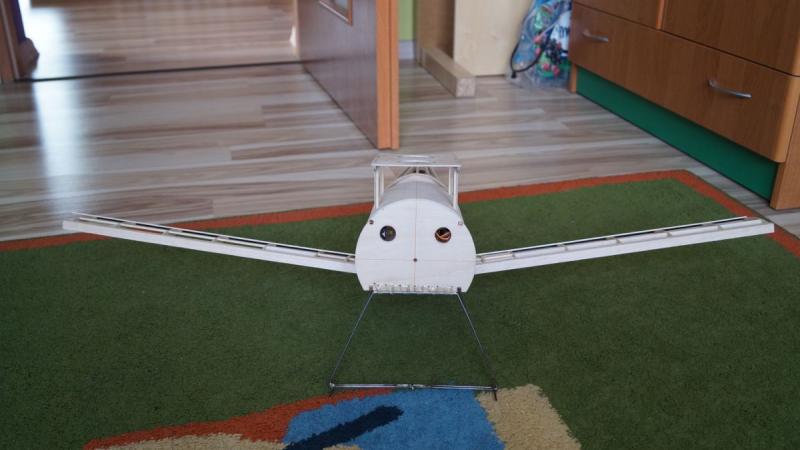

Wznios to 6 st a wydaje się być olbrzymi ...












No i wypadało by już zdecydować się na malowanie ... z racji że kiedyś oglądałem film "Flyboys - bohaterska eskadra" gdzie latali właśnie na Nieuportach 17 więc malowanie będzie takie ( a przynajmniej coś co będzie to przypominało :P )




myśliwiec należący do głównego bohatera filmu Blaine Rawlings'a

link do opisu filmu http://www.filmweb.pl/Flyboys.Bohaterska.Eskadra kto nie oglądał szczerze mogę polecić ;)



szukam cały czas detali do niego po necie ale wygląda na to że głównego logo na kadłubie będę musiał narysować chyba sam ...



waga obecnego czyli łącznie z 2 serwami, popychaczami, podwoziem i sterami to 273 g

CDN ...

Edytowane przez przemo
Odnośnik do komentarza
Udostępnij na innych stronach

Coś takiego będzie pomocne?

http://images6.fotosik.pl/314/4af7bf0ffeb4204e.jpg



hmmm widzisz moje google jest chyba popsute :P  ... dzięki Robert pewnie że się przyda :)



A tym czasem przyszła paczka od Marka Rokowskiego z figurką pilota i kołami, które są zajebiste jednym słowem :)

Oś główna to pręt stalowy 3 mm

zawieszenie podwozia

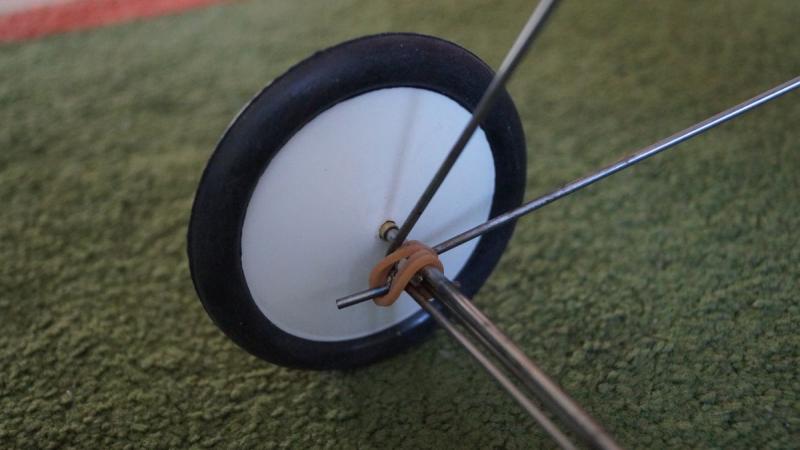

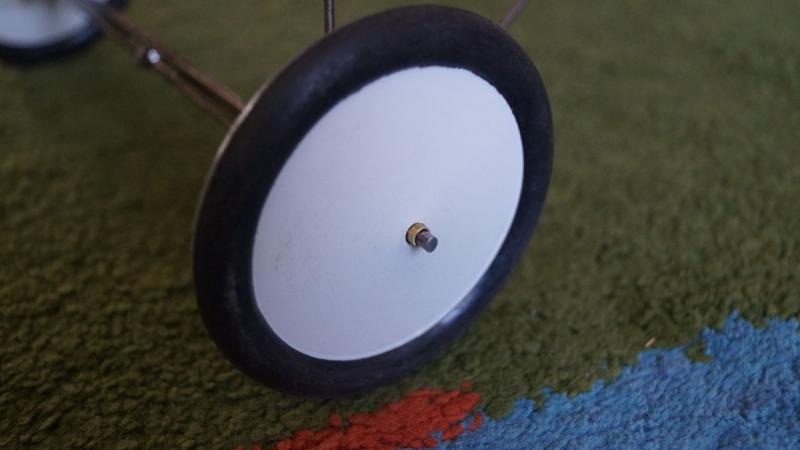

dodatkowo zrobiłem piastę z kawałka rurki mosiężnej

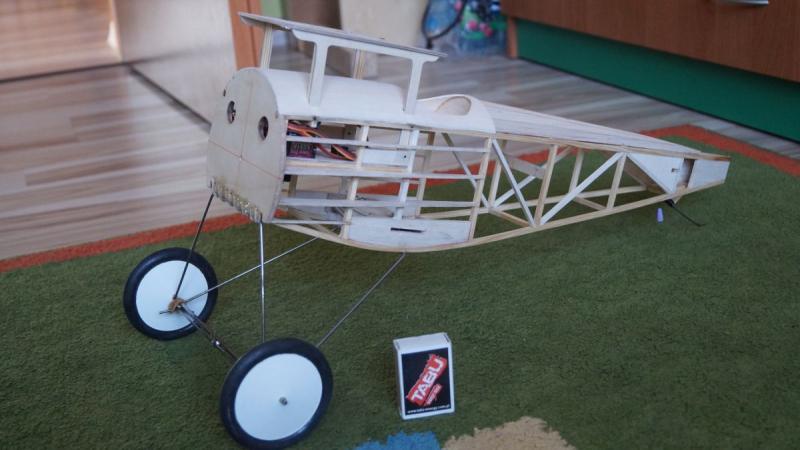

no i Nieuport stoi na kołach







do osi trzeba wlutować podkładki miedziane które będą ustalać pozycję koła i dorobić blokady żeby koła nie spadały z osi.



a i silnik już wybrany

http://abc-rc.pl/ABC-Power-D4018-900KV



i do tego śmigło 11x5

i powiem szczerzę że tak mam cichą nadzieję że uda mi się w model wsadzić nie pakiet 2200 jak planowałem tylko 1300 no ale to się okażę dopiero jak model będzie cały zmontowany ;)



CDN ...

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Monologu ciąg dalszy ...

Prace ruszyły nad górnym płatem ... Ogólnie żebra wykonane większości z balsy 1,5 mm prócz pierwszego żebra połówki płata, ostatniego żebra i żebra do którego będzie robione mocowanie zastrzału (balsa 2 mm).

W płacie umieściłem już rurkę z shake'a z mc donalda bo jest w sam raz duża żeby bez problemowo przeszedł przedłużacz do serwa lotki (patent przerabiany w me 109 i mustangu P51

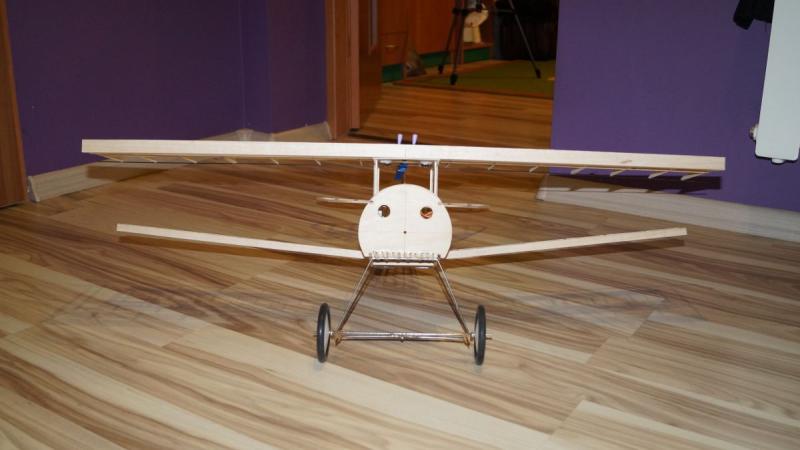

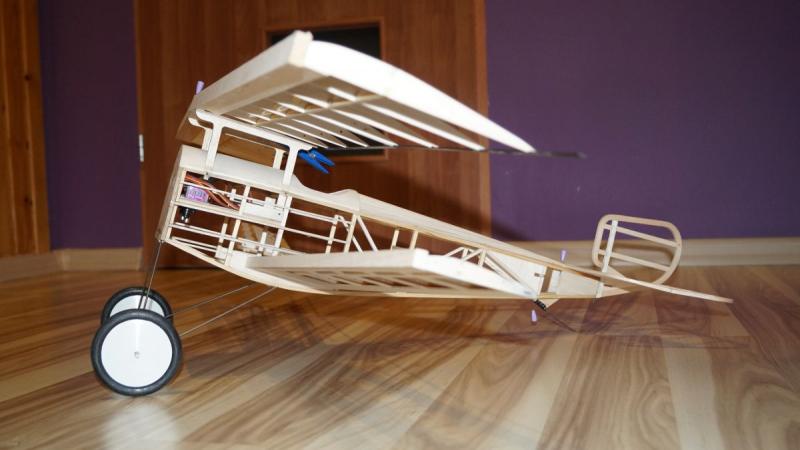

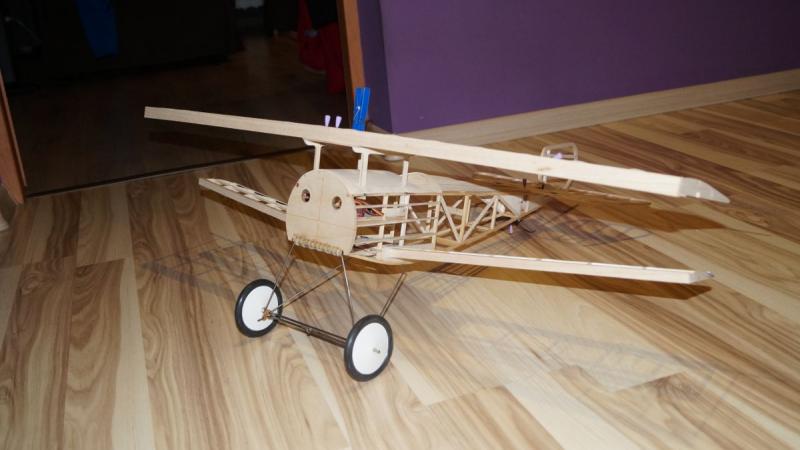

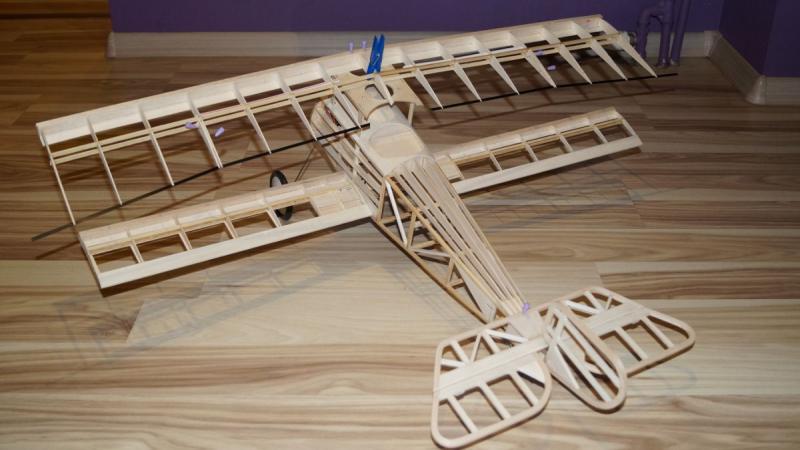

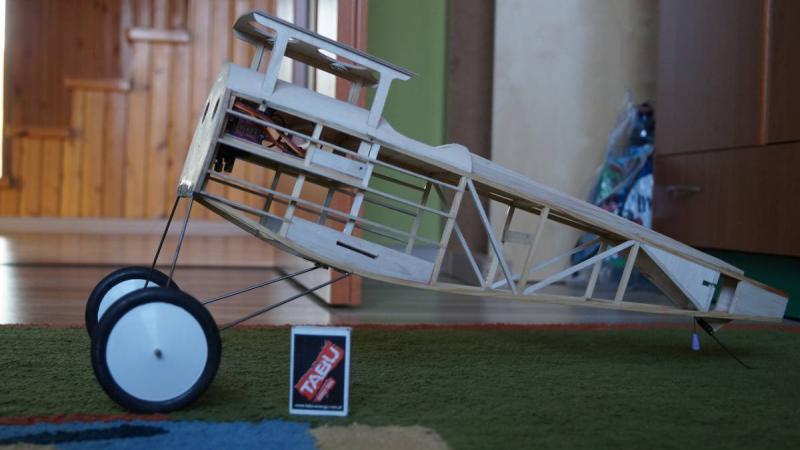

w zasadzie co was będę zanudzał nudny opisem ... zapraszam do pooglądania zdjęć z krótkiej przymiarki całości do tej pory ;)
waga to co na zdjęciu to 383 gramy ... model zdrowo przytył jak wrzuciłem ośkę i koła ... aktualnie SC znajduje się jakieś 2 cm od spływu górnego skrzydła więc raczej będzie dobrze ale mylić się to rzecz ludzka :P















Górny płaty nie sklejony tylko trzyma się na żabce do bielizny ...



Żwby nie było ale zawsze mam kłopot z dobraniem kolorów to bardzo proszę kogoś żeby mi pomógł wybrać kolor chodzi mi o kolor niebieski i czerwony do malowania oznaczeń z palety barw Pactry dla przypomnienia wybrane do celowe malowanie modelu



główny kolor który myślę dać to A74 aluminium





CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

Dzieki Bartku choć przyznaje sie bez bicia ze baldachim uciekl mi o jakies 2 mm stad krzywo lezy skrzydło. Poczatkowo wydawalo mi się że się gnie z powodu nie sklejonych płatków no ale jak zawsze przy moich modelach coś musi być nie tak ... jeszcze z 50 modeli i może się wyrobię SC bedzie trzeba obrać 1/4 , 1/5 cieciwy górnego płata. W tym kierunku stosuje się do zaleceń i porad z watku Krzyśka w dziale combat. Na przód przyjdzie jeszcze silnik, regulator, śmigło, piasta, pakiet i maska z laminatu więc powinno to jakoś wyjść :)

Odnośnik do komentarza
Udostępnij na innych stronach

... chodzi mi o kolor niebieski i czerwony do malowania oznaczeń z palety barw Pactry

Pytanie czy to zdjęcie traktować jako wzornik kolorów czy tylko info o schemacie malowania.

Ja szukałem po prostu kolorów flagi francuskiej

http://en.wikipedia.org/wiki/Flag_of_France

(akapit: "Desig" i tabelka).

Z mojego śledztwa wynika, że najbliższe tych kolorów w palecie Pactry są A26 (insignia red) i A122 (blue).

Można znaleźć lepsze, ale to już innych producentów farb.



Tylko jak tak patrzę, to ten niebieski Pactry będzie ciemniejszy od tego na twoim zdjęciu.

Odnośnik do komentarza
Udostępnij na innych stronach

Jedno koło z piastą waży 22 gramy. Co do recepturek to takie w domu znalazłem. No trzeba lecieć z budową bo chyba wiosna już tuż tuż a  po głowie chodzi już następny projekt tylko wszystko zależy od powodzenia tegoż :)
Dzisiaj walczyłem ze skrzydłem. Skrzydło sklejone w całość lotki odcięte i wstępnie sklejone zdjęć na razie brak bo nawet nie było czasu zrobić. Koło wtorku coś wrzucę jak wygląda postęp prac ;)
