Mocowanie serw w skrzydle laminatowym

[mmarkow]

Witam,



Jestem na etapie wklejenia/mocowania serw w skrzydle Falcona.



Z uwagi na oszczędności wykorzystałem serwa, które już miałem - zwykłe cyfrowe D-MG16.

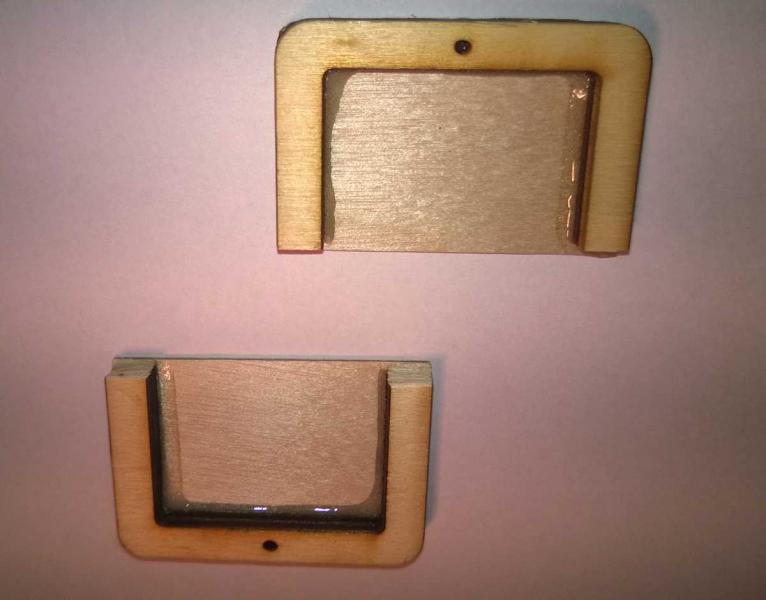

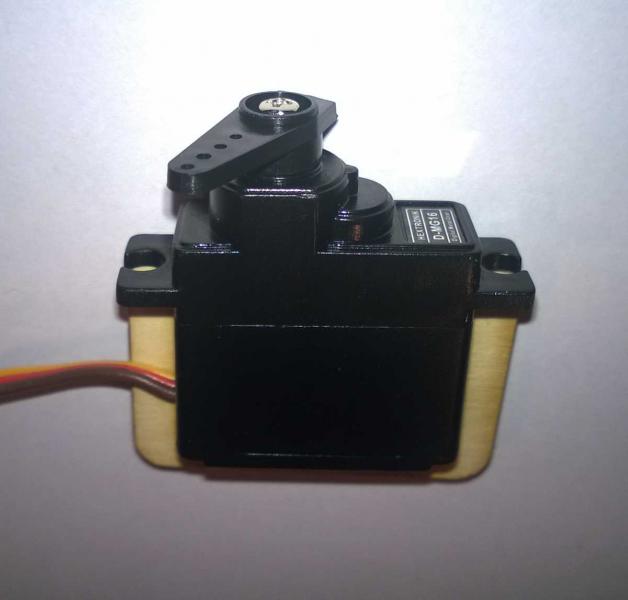

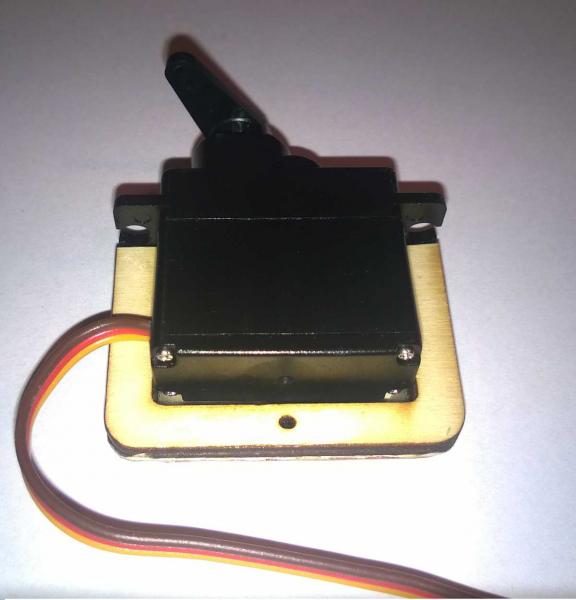

Dorobiłem do nich sklejkową podkładkę i zastanawiam się jak i czym to kleić (fotki poniżej).



Planuję podkładkę przykleić na żywicę do skrzydła, natomiast serwo do podkładki hotglutem lub na taśmę dwustronną 3M.



Co o tym pomyśle sądzicie? Wytrzyma próbę czasu?



Dzięki za wszelkie uwagi







[mmarkow]

Myślałem też o rurce termokurczliwej zamiast taśmy.

[mmarkow]

OK. lepsza będzie zwykła taśma przeźroczysta biurowa czy np. izolacyjna?

[PK999]

OK. lepsza będzie zwykła taśma przeźroczysta biurowa czy np. izolacyjna?

Jeśli mogę wtrącić...Z uwagi na przyczepność kleju używam papierowej taśmy maskującej. Klei się do tego każda żywica CA i inne kleje.

[andrzej_t]

Na biurową bym uważał. Mnie potrafiła się odklejać od CA. Dobra, matowa izolacyjna będzie idealna.

[mmarkow]

Dzięki za informacje.



Przemyślę to jeszcze ze dwa razy i dam znać jak zrobiłem.

[mmarkow]

Cześć,



Zrobiłem dwa testy polecanych przez was rozwiązań klejenia na CA i oto moje spostrzeżenia:



1. Taśma izolacyjna - CA ją uszkadza przynajmniej tak było w testowanym prze zemnie przypadku (pękała na styku powierzchni przyklejonej CA i pozbawionej CA).

2. Taśma maskująca papierowa - trzyma się dobrze serwa i dobrze klei się do sklejki - lecz to rozwiązanie nie przypadło mi do gustu, jakoś nie mam zaufania do papieru.



Wybrałem inną drogę:

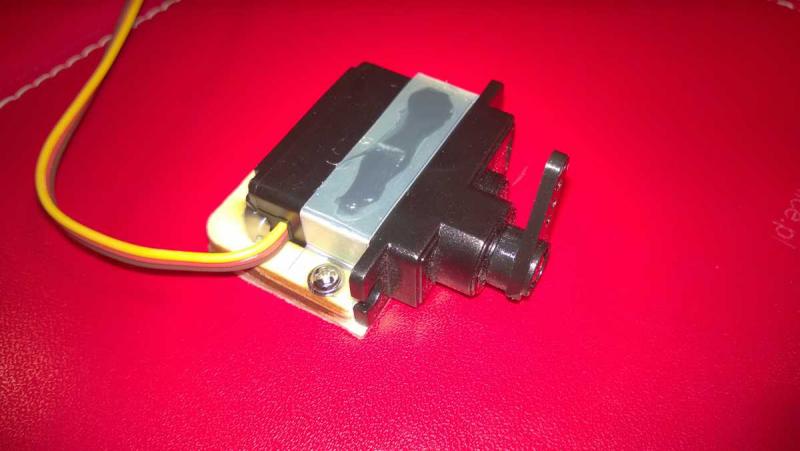

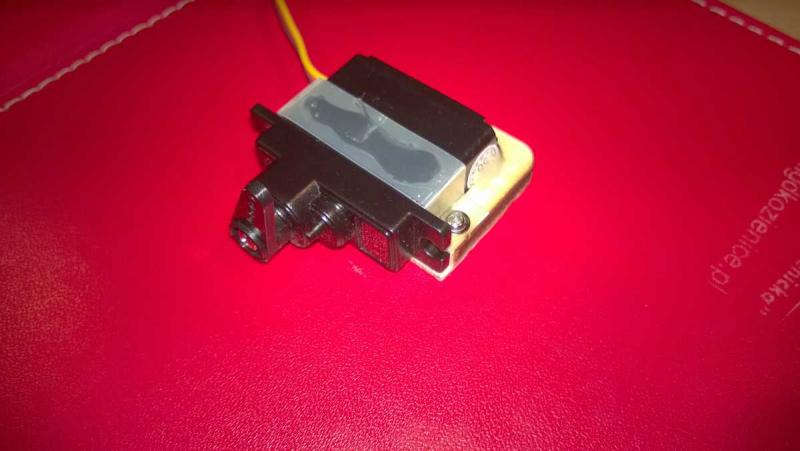

Serwo wkleiłem do ramki na hotgluta i dodatkowo przykręciłem obejmą z cienkiego mocnego tworzywa.

Na styku obejma serwo dałem cienką warstwę hotgluta. Wszystko trzyma się pewnie i nie ma najmniejszych luzów.

W przypadku wymiany serwa nie powinno być większych problemów z jego wyjęciem, przynajmniej tak mi się wydaje.



Tak przygotowaną ramkę z serwem planuję wkleić w skrzydło na żywicę.

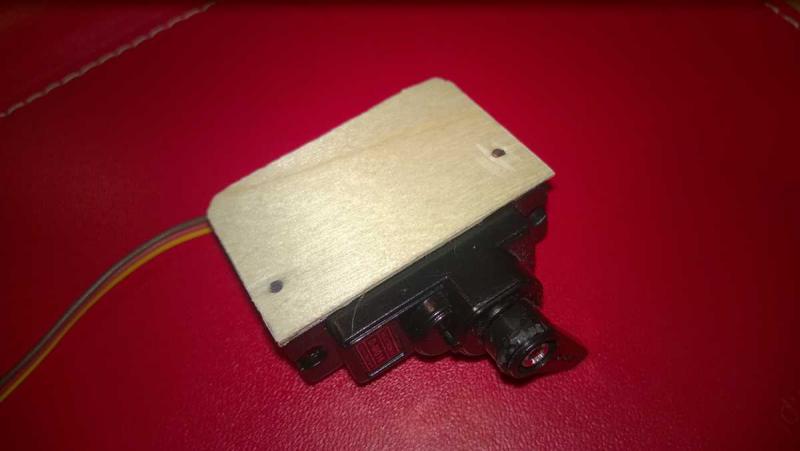

A tak to wygląda:



[skippi66]

Patent bardzo fajny, podoba mi się. Ja bym tylko sprawdził czy aby sama ramka z tworzywa nie jest wystarczająca. Miał byś wtedy możliwość bezproblemowej i " czystej " wymiany serwa w razie czego.

Można też serwo wsadzić w termokurczkę i przykleić na silikon.

[Michau]

Sama obejma była by ok. Nie wiem, ale jakoś nie potrafię pojąć dlaczego tak utrudniacie sobie życie wklejając serwa W przypadku jakiejś wymiany jest kicha... Wystarczy zrobić ramkę i obejmę lub jakikolwiek inny patent na przykręcanie... Np. Dwa klocki po bokach serwa i z góry przykręcana płytka z laminatu dociskająca całe serwo. Wszystko się trzyma i nic nie ma prawa się przesuwać czy "pływać"

[BRoman]

....... klocki po bokach serwa i z góry przykręcana płytka z laminatu dociskająca całe serwo. Wszystko się trzyma i nic nie ma prawa się przesuwać czy "pływać"

Pod warunkiem, że nakleimy kawałek taśmy PCV  by nie było " twarde na twarde"-niby nic a sprawdza się w ekstremach.Ponadto mówiąc uczenie taki sposób powoduje reakcję pokrycia na siły od wkrętów. Nie zawsze ale bywa, że pokrycie niepotrzebnie jest w tych miejscach minimalnie ugięte-widać pod światło. Mocowanie do podstawek zamyka siły "wkrętowe" w obszarze "podstawka- obejma" jaka by nie była. Ja lubię -o ile się da- mocowanie serw do klapek zamykających komorę serwa.

[Gość Jerzy Markiton]

Jeden z bardziej niepraktycznych sposobów (mocowanie do klapki komory) ! Moim zdaniem !!

Żeby cokolwiek sprawdzić w działaniu - trzeba klapkę przykręcić - i wtedy delikatnie mówiąc - dobra, ... nic nie widać ! Dokładność pozycjonowania serwa - taka jak spasowanie 4 śrubek. Co kontrola serwa - to inne pozycjonowanie i ponowne trymowanie ... Dokładność pozycjonowania przyrównałbym do słynnej i bardzo popularnej "Z-tki" na popychaczu ? Rozwiązanie powszechnie stosowane przez masowych producentów dla ułatwienia życia masowemu klientowi. Takiemu, który stanąwszy przed problemem sklejenia 2 listewek balsowych dostaje gęsiej skórki i zada 30 pytań na 5 różnych forach - może ktoś podsunie pomysł jak to klejenie ominąć ?

- Jurek

[skippi66]

Pytanie zatem należy zadać takie: czy cztery śrubki można spasować niedokładnie? Bo jedną to rozumiem. Ale cztery trzymają równutko. Bo mówimy o serwach, tak? Nie o nanotechnologii? Chyba że klapka jakaś gów..., znaczy kiepska.

Choć mocowanie do klapki też mi jakoś nie leży.

[Gość Jerzy Markiton]

A grubość tej płytki ?  Śrubka przechodzi przez otwór o grubości 0,5- 1mm (?). Śrubka M-2 ? M-3 ? Otwór fi 2 ? Fi -3 ?  I 4 kG/cm na dźwigni serwa (delikatnie) ? Na jak długo ?

Są modele, z takim nadmiarem stateczności we wszystkich osiach, że 2-3mm luzu na sterach nie zauważają, czasem ich piloci tego też nie zauważają, ale to już zdecydowanie rzadziej.

Roh napisał- że lubi takie rozwiązanie a ja piszę - dlaczego nie stosuję, a Ty zastosuj - co Ci pasuje.

- Jurek

[skippi66]

Właśnie pomału dojrzewam do budowy takiego niewielkiego drewniaka, 2,5 m. Szybowiec mojej własnej, zapewne mocno niedoskonałej koncepcji. Coś tam skrobię na różnych luźnych kartkach i dumam ale że zaraz płynę w rejs, więc pewnie zacznę jak wrócę. W związku z tym temat " serwoklapek " przemyślę i jeśli zastosuję, nie omieszkam się pochwalić a także napisać jak się sprawują. Choć pewnie różnicy nie zauważę, bo pilot ze mnie żaden... hehe. Ale pracuję nad tym.
