No i zaczęło się budowanie "esiaka". Z dostarczonych mi jakiś czas temu, przez Marka PZL-26 i PZL-50 na pierwszy ogień poszedł "Jastrząb".

Zamieszczone na forum relacje z budowy podobnych modeli przeczytałem kilkukrotnie ale, że jest to mój pierwszy model tego typu więc pewnie będę miał wiele pytań i wątpliwości.

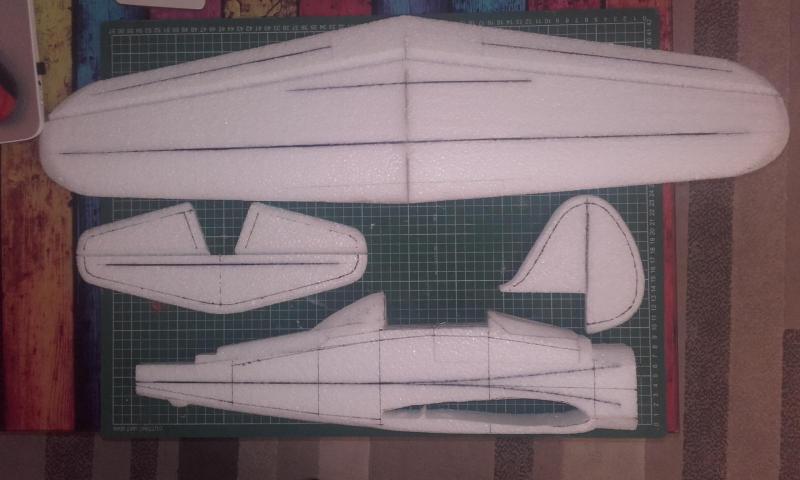

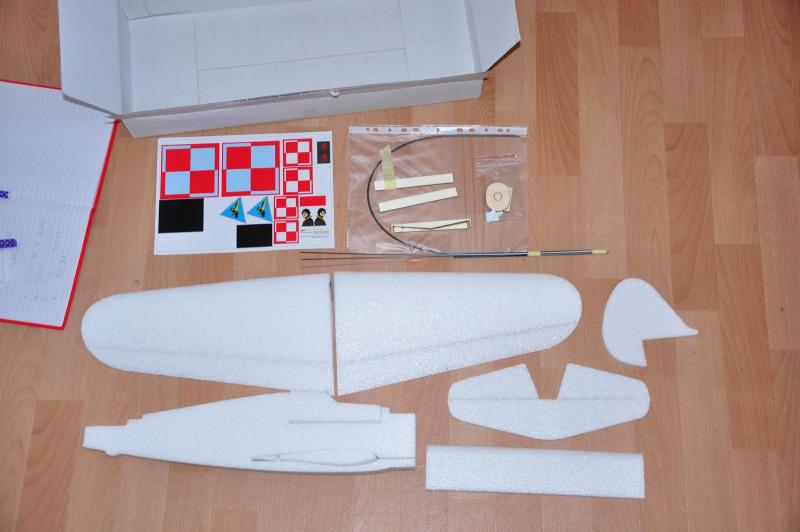

Po wyjęciu z pudełka zestaw prezentuje się jak na zdjęciu.

Wycięte elementy, pręty węglowe i naklejki.






Na początek wyznaczyłem oś kadłuba i linie cięcia.

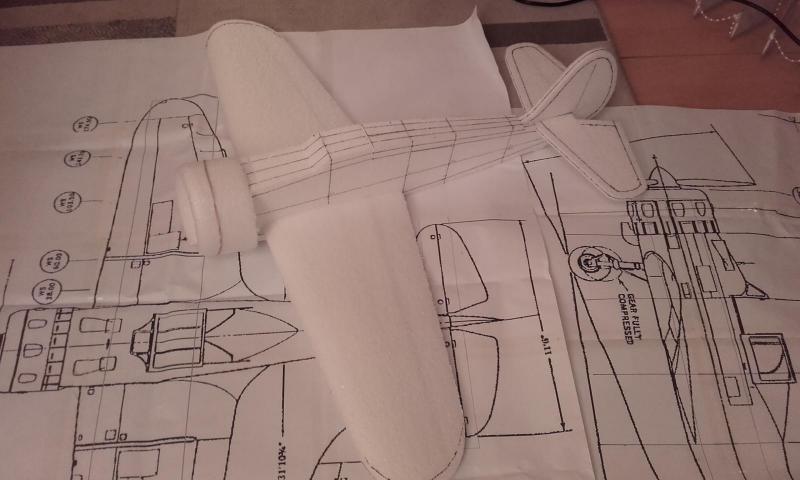

A tak wygląda po poskładaniu "na szpilki"









Mam też pytanko. Ten element który pozostał po wycięciu otworu na skrzydła w kadłubie, czy mam go użyć do montażu skrzydeł czy też jest to odpad?

Mi wydaje się, ze to odpad ale nie chciałbym popełnić błędów.

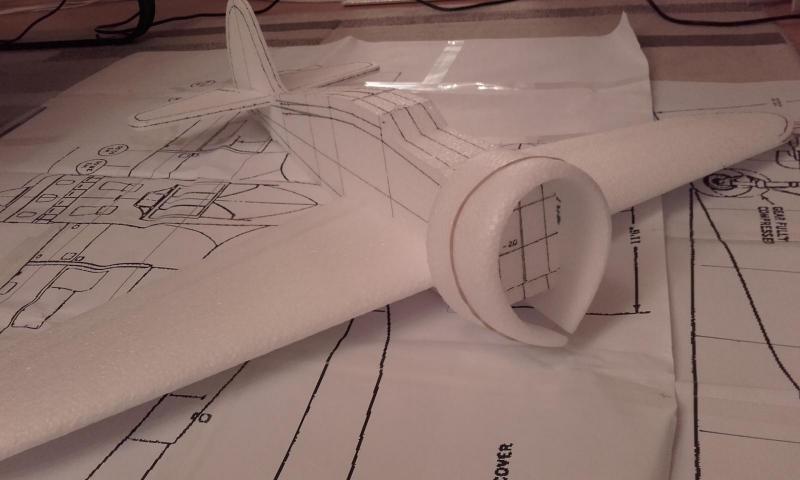

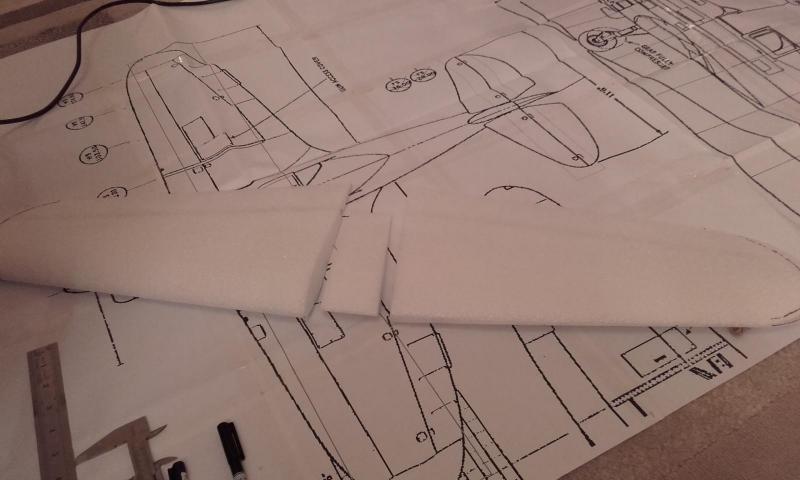

Na zdjęciu widoczny pomiędzy płatami.




Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

Zacząłem - od sprzątania - co zbędne ?? - Aut !!!

Potem gorzko żałowałem -   dorabiając to samo, co kilka tygodni wcześniej wyrzuciłem...

Proponuję - sprzątać  po oblocie modelu !

Pozdrawiam - Jurek

Share this post


Link to post
Share on other sites

Jurku.



Nie zaczynam od sprzątania ale od selekcji materiału.

Odpady to cenna rzecz. Mogą być bardzo przydatne.

Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

Ja zacząłem głupio - od wywalenia wszystkiego, co wydawało mi się zbędne... Nie przemyślałem do końca.

W "mesiu" kadłub dostałem w całym bloku, z którego był wycięty. Z nadmiaru materiału po bokach miałem fantastyczny prefabrykat na profilowanie przejścia kadłub - skrzydło. Ładnie spasowany do kadłuba i skrzydła. Wystarczyło wyciąć trójkącik i można było na ślepo przyklejać. Potem ten element dorabiałem z odpadków i braki w spasowaniu wypełniałem Soudalem.

Nie jest to komentarz do Twojej pracy ale luźna dygresja. Może komuś się przyda ?

--------------------

Osobiście podjąłbym wysiłek uproszenia Marka, żeby te naklejki wymienił mi na nadruki na folii do laminowania. Różnica w efekcie - kolosalna ! Niech by to kosztowało ile chce - warto !

i już nie śmiecę.....- Jurek

Share this post


Link to post
Share on other sites

Nie śmiecisz. Dajesz rady które zawsze mogą się przydać.

Share this post


Link to post
Share on other sites

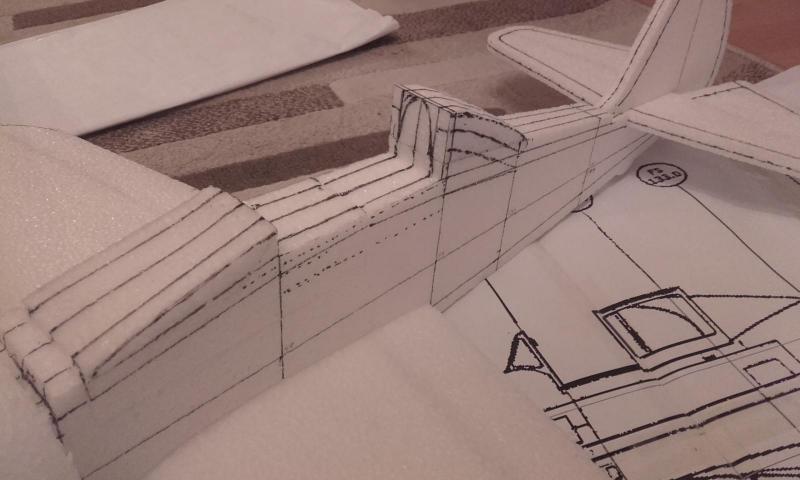

Dzisiaj poprawiłem kabine. Teraz wyglądem przypomina PZL-50

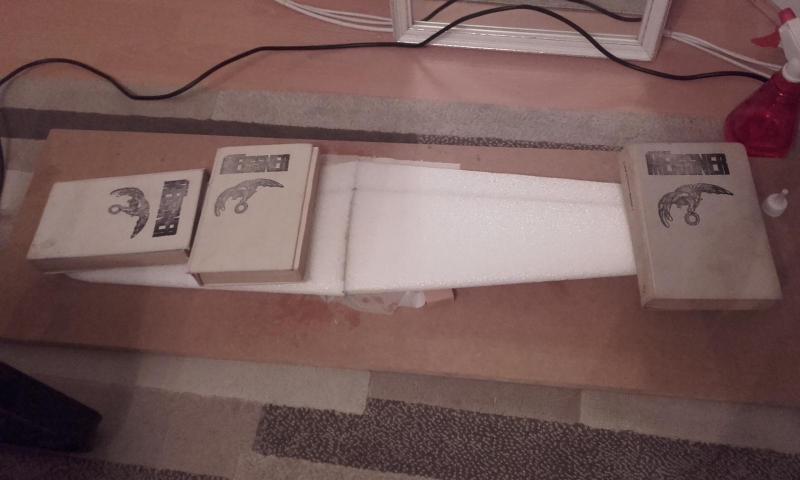

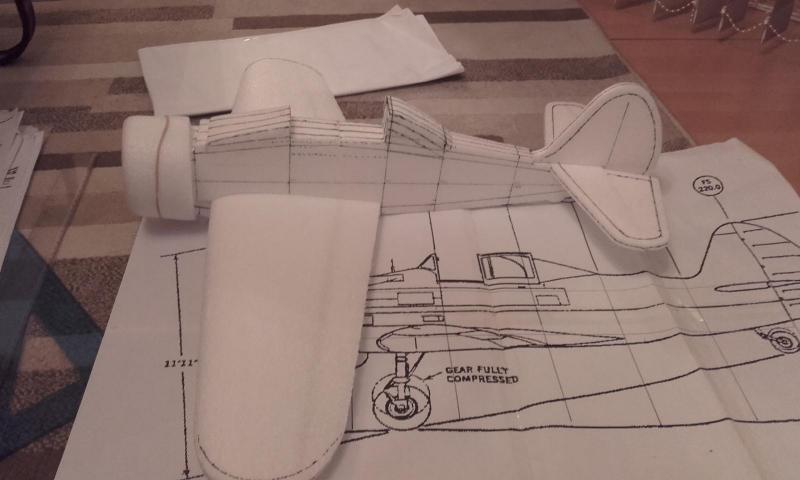

Skrzydło już się klei.




Share this post


Link to post
Share on other sites

Super, że powstaje kolejny model ESA i to polska konstrukcja :)

Jeżeli masz kilka wolnych minut to polecam filmy "DIY" jakie przygotowałem o modelach ESA - może okażą się przydatne w budowie i oblocie.



https://youtu.be/zIWTqbTe7oA



ms

Share this post


Link to post
Share on other sites

Filmy, ciekawe i przydatne. Dobrze, że robiłeś opis tekstowy bo musiałem wyciszyć dzwięk. Ta muza nie jest dla mnie. :-)



Dzisiaj wkleiłem wzmocnienia z prętów węglowych.

Zastanawiam się nad silnikiem.




Share this post


Link to post
Share on other sites

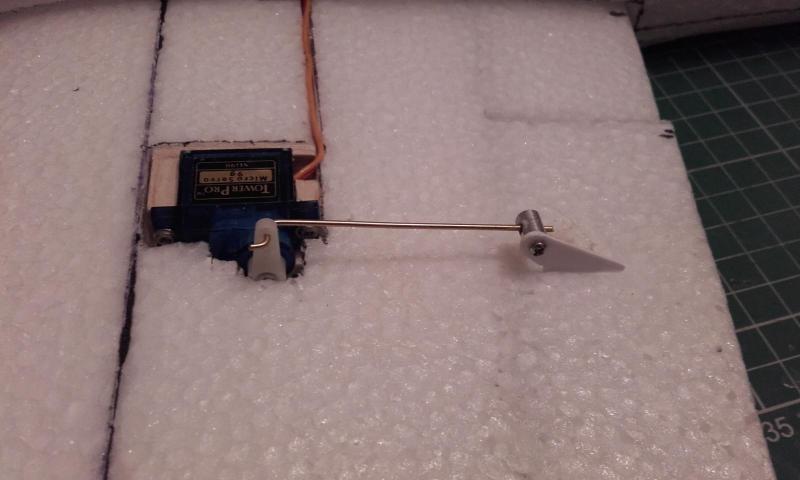

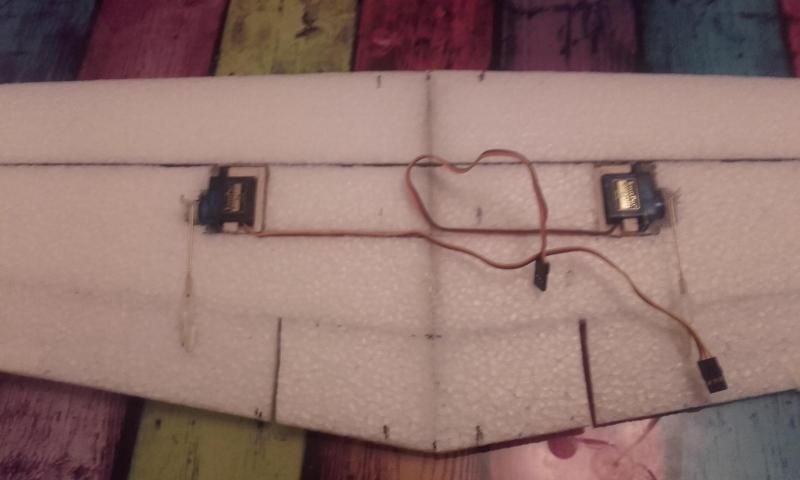

Dzisiaj uzbroiłem skrzydło. Serwa zwykłe 9g zamocowane w gniazdach z balsy.





Share this post


Link to post
Share on other sites
Guest Jerzy Markiton

Jakie zadanie do spełnienia ma ta balsa ?

- Jurek.

Share this post


Link to post
Share on other sites

Proste, Nie chcę wklejać serwa bezpośrednio na piankę. :-)

Share this post


Link to post
Share on other sites

Dlaczego? Łatwiej będzie Ci je wymienić?

Share this post


Link to post
Share on other sites

Balsa faktycznie niczemu nie służy i gorzej rozbroić potem skrzydło celem wymiany serwa.

Siły jakie działają na serwa w modelach ESA nie sa duże i nie trzeba w epp wykonywać specjalnych wzmocnień pod ich montaż. Lepiej wklejać bezpośrednio w epp kroplą kleju CA.

Mnie raz spotkała niespodzianka przy wklejaniu serwa w kadłub, opary CA podeszły gdzieś do środka i serwo znieruchomiało :-(

Od tej pory oklejam serwa taśmą klejącą, taką zwykłą biurową, przejrzystą i dopiero tak owinięte serwo punktowo wklejam w epp na kleju CA. Siedzi mocno a zarazem łatwo i szybko można go wyjąć na zawodach z modelu.







Ta muza nie jest dla mnie.

.... mnie też nie odpowiada ale ciężko znaleźć coś uniwersalnego czego potem You Tube nie zablokuje :-)

Jeżeli film okazał się przydatny to spełnia swoją rolę i może pomoże w budowie kolejnych modeli.



ms

  • Upvote 1

Share this post


Link to post
Share on other sites

Dziękuję za radę, w tym modelu już za późno na zmiany ale w kolejce czeka PZL 26 w typie ESA, więc tam zastosuję opisywane przez Ciebie mocowanie serw.

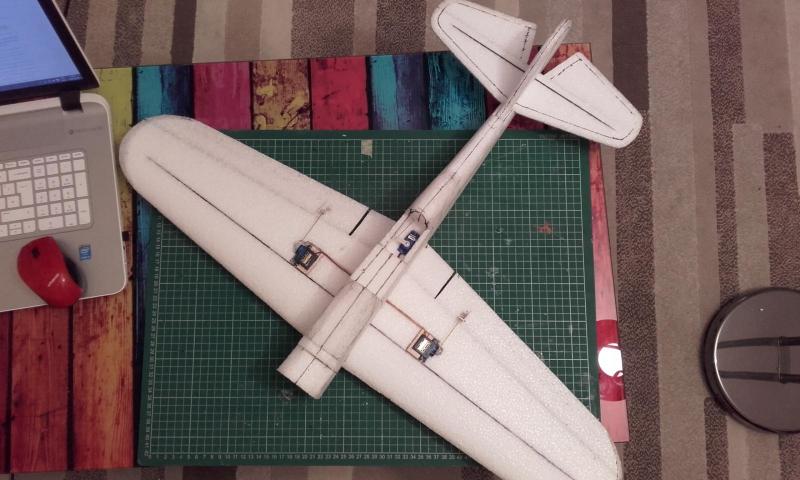

Przykleiłem stateczniki poziomy i pionowy.

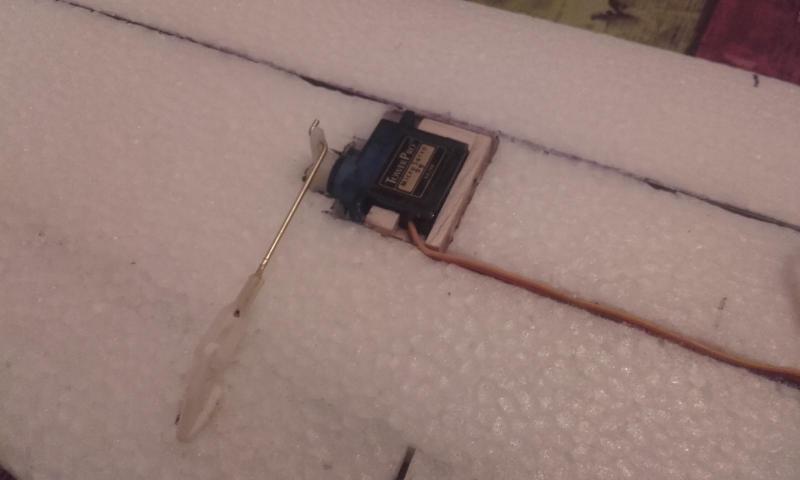

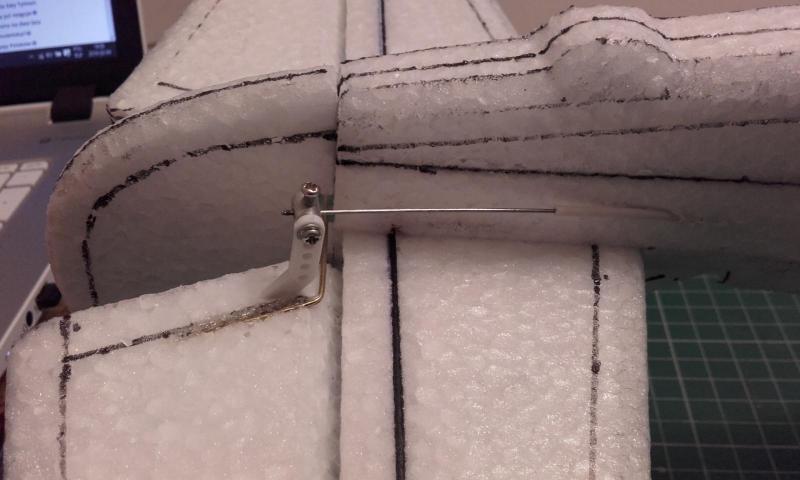

Muszę popracować nad połączeniem serw z lotkami. W trakcie testów wyszło, ze przy maksymalnych wychyleniach w górę, serwo blokuje się i przestaje pracować.

Zdaję sobie sprawę, że nie będę stosował maksymalnych wychyleń ale uważam, że mocowanie trzeba w tym miejscu poprawić.



Może ktoś się orientuje (najpewniej Marek), w jakim celu w zestawie znajduje się kawałek sklejki o wymiarach ok. 3x3 lub 4x4cm?

Oprócz tego kawałka jest jeszcze wręga silnika (owalna) widać ją na pierwszym zdjęciu. Wspomniany kawałek sklejki ukrył się pod wręgą :-)

Długie paski sklejki pochodzą z PZL 26, zaplątały się na zdjęciu. :-)



Zamówiłem wyposażenie.

Silnik
Turnigy Aerodrive 2206 34T 1620KV 8.5A Brushless Outrunner

http://https://www.hobbyking.com/hobbyking/store/__51879__Turnigy_Aerodrive_2206_34T_1620KV_8_5A_Brushless_Outrunner.html

Specs:
Kv: 1620 rpm/v
Operating Current: 0.8A ~ 8.5A
Peak Current: 11A
Max Power: 95W
Cell count: 2 ~ 3S LiPoly
Weight: 32g
Dimensions: 27.6 x 22mm
Shaft dia: 3.175mm
Shaft length: 14mm
Mounting hole dimensions: Front 12 x 12mm M2/Rear 16 x 19mm M3
Suggested Battery: 1300~1700mAh 3S1P
Suggested prop size: 8x4.3

Ciąg: ok. 450g

ESC
TURNIGY Plush 30amp Speed Controller
https://www.hobbyking.com/hobbyking/store/__2164__TURNIGY_Plush_30amp_Speed_Controller.html

Pakiet
ZIPPY Compact 1300mAh 2S 25C Lipo Pack
https://www.hobbyking.com/hobbyking/store/__21337__ZIPPY_Compact_1300mAh_2S_25C_Lipo_Pack.html

Smigło
GWS EP Propeller (DD-8040 203x102mm) black (6pcs/set)
https://www.hobbyking.com/hobbyking/store/__27401__GWS_EP_Propeller_DD_8040_203x102mm_black_6pcs_set_.html


Share this post


Link to post
Share on other sites

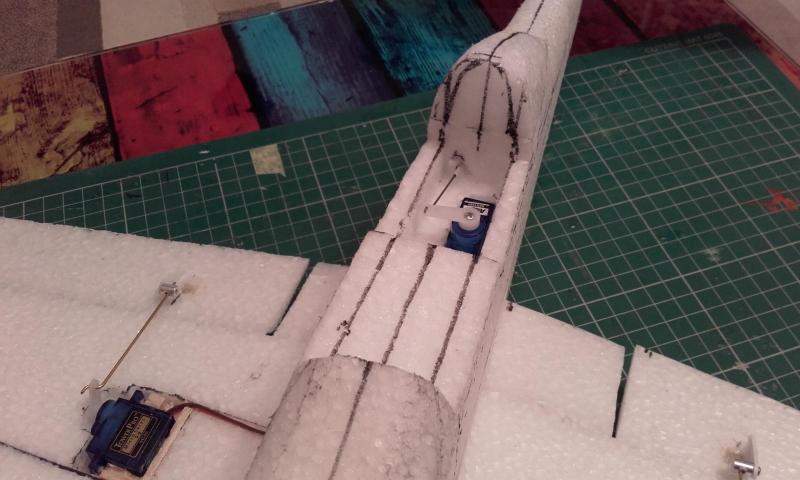

Dzisiaj sprawy poszły troszeczkę dalej. Poprawiłem połączenie serw na skrzydłach i jedno z serw wymieniłem, nie podobała mi się jego praca. Wymiana dzięki zamocowaniu ich w gniazdach była bardzo szybka. Wystarczyło odkręcić śrubki i już.




Zamocowałem serwo steru wysokości i połączyłem popychaczem ze sterem.

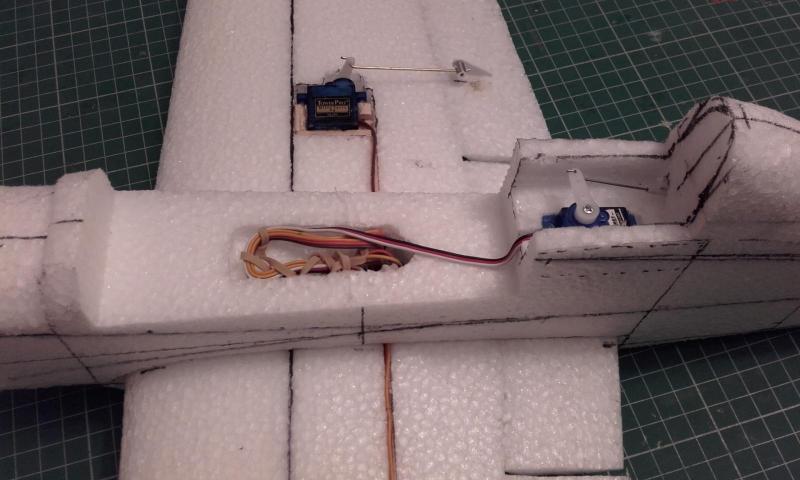

Te wycięcia w kadłubie na serwo są po bokach wzmocnione wklejonymi prętami węglowymi długości 15cm.





Teraz tylko czekać na zamówione wyposażenie. Budowę kokpitu i reszty zacznę jak zamontuję silnik i resztę.

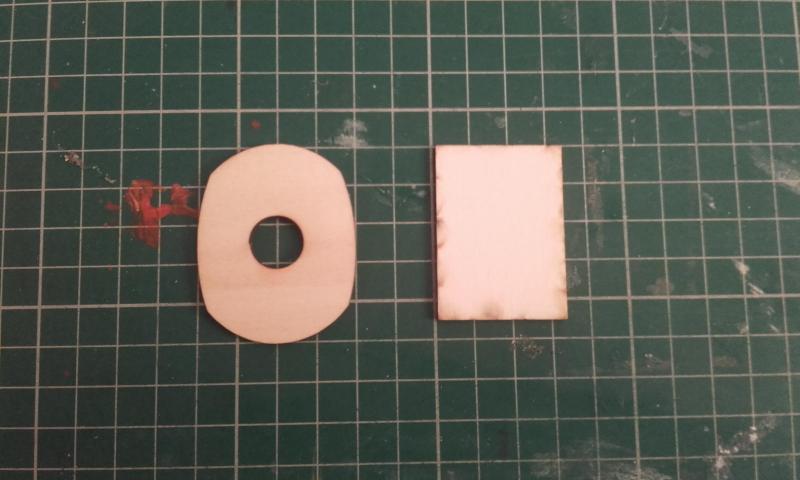

A to kawałek sklejki 3x4cm o który poprzednio pytałem.


Share this post


Link to post
Share on other sites

czesc



prostokat- to standardowa "wreg asilnikowa" z moich zestawów :)

jako ze Jastrzab ma z przodu gwiazde - dorzucam wrege o wikeszej powierzchni -czyli ta owalną;)

Share this post


Link to post
Share on other sites

No to się wyjaśniło. To pierwszy mój zestaw z Twojej Marku, stajni więc nie załapałem, że to też wręga. Dzięki.

Share this post


Link to post
Share on other sites

Wyrzuciłeś snap z tworzywa (przy lotce), dlaczego?



PS /OT

Link do silnika do korekty.

Zakupy z HK International przychodzą do Ciebie szybko?

Share this post


Link to post
Share on other sites

Snap zastąpiłem metalowym łącznikiem ☺ sorki zapomniałem jak się to nazywa. Na snapie całość klinowała się w trakcie pracy.



Przesyłka z HK przyszła dzisiaj. 5 dni od zamowienia. Uraczyli mnie jeszcze zapłatą za cło. Prawie tyle co sama przesyłka. Następnym razem zamawiam w HK UK lub EU. Nawet jak będzie trochę drożej.

Share this post


Link to post
Share on other sites
