RELACJA MX2 2200mm, budowa pierwszego modelu konstrukcyjnego

[enter1978]

Trochę długo to trwało ale udało się nagrać kolejny odciek z budowy modelu.

Kabina z głowy , kurcze już nie tak dużo zostało do końca budowy tego modelu.



[robert.pilot]

Witajcie.

Mam pytanie do znawców tematu.

Moim zdaniem strzeliłem BABOLA, ale chciałbym się upewnić, że nie ma problemu, będę posiłkował się foto z bieżącego tematu.

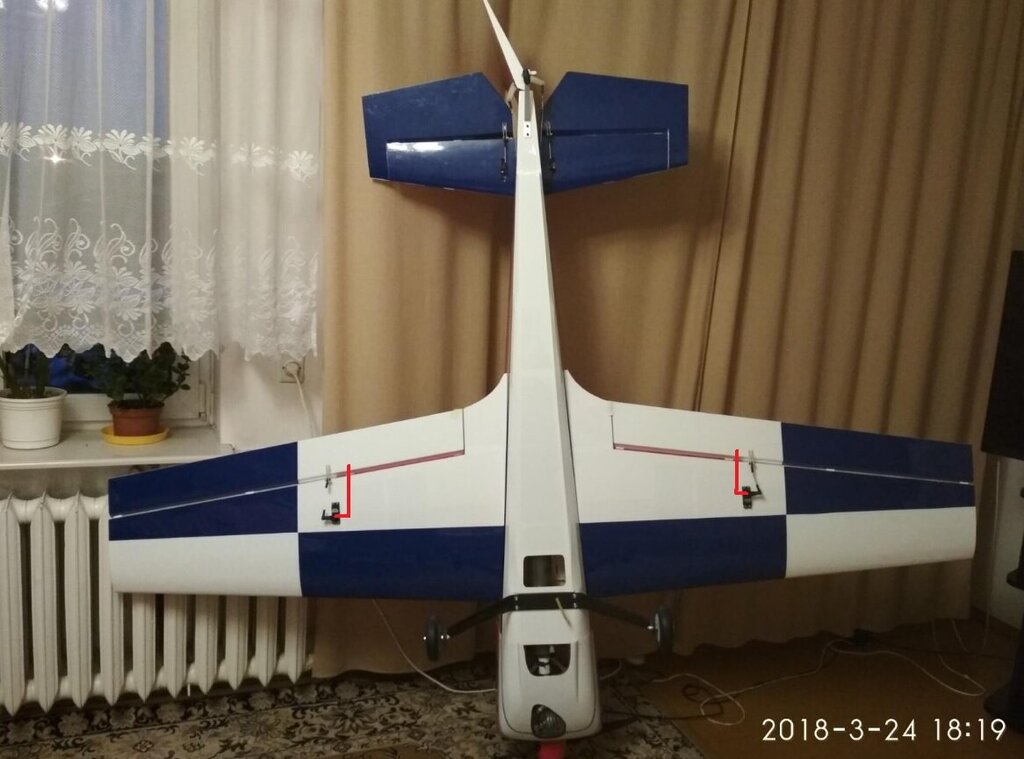

Chodzi o dźwignie w lotkach, wszędzie na fotografiach widzę, że są od zewnętrznej strony skrzydła, ja wkleiłem wzmocnienia pod dźwignie w taki sposób, że wychodzą mi od strony kadłuba (zaznaczone na foto na czerwono), czy będzie to jakiś problem?



[enter1978]

7 godzin temu, robert.pilot napisał:

Chodzi o dźwignie w lotkach, wszędzie na fotografiach widzę, że są od zewnętrznej strony skrzydła, ja wkleiłem wzmocnienia pod dźwignie w taki sposób, że wychodzą mi od strony kadłuba

Nie wiem jak inni , napiszę ci co ja myślę.

Na zdjęciu którym się posiłkujesz , popychacze są jak by to powiedzieć , skosem pomiędzy dźwignią lotki a dźwignią serwa, i czym bardziej się lotka wychyla tym bardziej popychacz przyjmuje pozycję prostopadłą do lotki.

U ciebie wyjdzie odwrotnie, popychacz jest prostopadle tylko gdy lotka nie jest wychylona w żadną stronę, pomijając fakt że takie rozwiązanie nie przeniesie takich sił jak opcja ze zdjęcia , bo czym bardziej wychylisz lotkę tym popychacz bardziej się będzie ustawiał w poprzek, to w skrajnych wychyleniach będzie kiepska reakcja na ster , bo gdy orczyk serwa się wychyli to ..... kurcze nie wiem jak to opisać, serwo się będzie wychylało ale nie wiele z tego będzie wynikało bo nie będzie to miało wielkiego wpływu na wychylenie lotki.

Ja bym to przerobił na takie rozwiązanie jak jest na zdjęciu, ale chyba nie oklejałeś jeszcze lotek? tam pod dźwignie lotek idzie spory klocek balsy , to można wyciąć nowe otwory na dźwignie w nowym miejscu.

[darkarll]

Pytanie było czy popychacz ma być od strony kadłuba czy zewnętrznej strony skrzydła , według mnie nie ma to znaczenia.

[ir3q]

Godzinę temu, darkarll napisał:

Pytanie było czy popychacz ma być od strony kadłuba czy zewnętrznej strony skrzydła , według mnie nie ma to znaczenia.

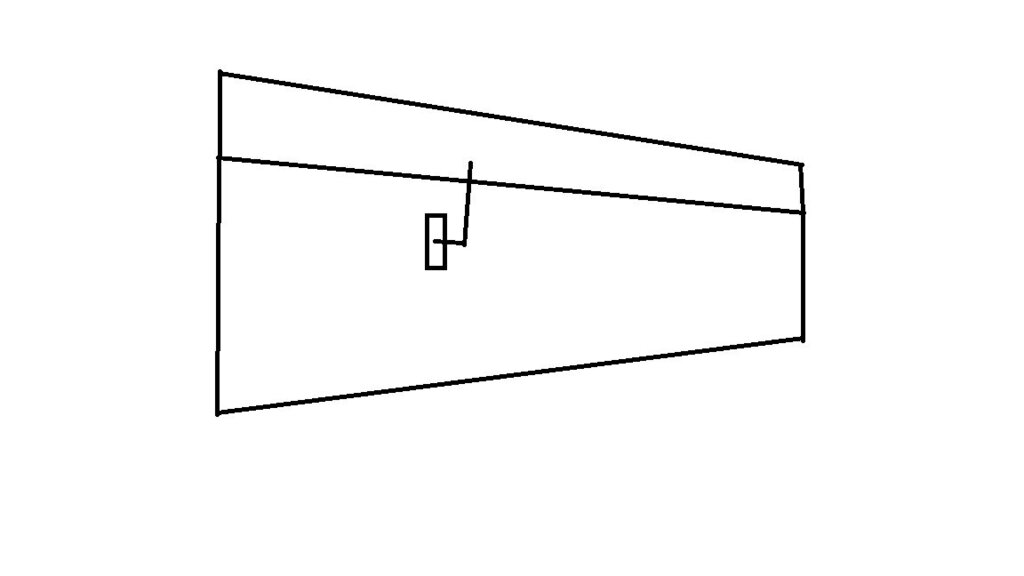

Wg mnie to lepiej będzie gdy popychacz będzie jak najbliżej środka lotki, tj. na zewnątrz modelu. Druga sprawa to tak ustawił bym popychacz by w punkcie neutrum lotki był do niej prostopadły.

Edytowane 20 Października 2022 przez ir3q
dodane media

[Cybuch]

Godzinę temu, darkarll napisał:

Pytanie było czy popychacz ma być od strony kadłuba czy zewnętrznej strony skrzydła , według mnie nie ma to znaczenia.

Popieram.

[robert.pilot]

Dzięki Koledzy.

Wiesiek i Irek mają rację jeżeli chodzi o popychacz, to jest oczywiste.

Zostawię jak jest, ponieważ lotki mam zrobione, i nie chciałbym wycinać kesonów i dokładać dodatkowych klocków, czyli dodatkowych gramów. Pewnie lepiej byłoby gdyby dźwignia była bliżej środka lotki, różnica przesunięcia jest około 10cm, więc nie jest źle...

[enter1978]

32 minuty temu, ir3q napisał:

Druga sprawa to tak ustawił bym popychacz by w punkcie neutrum lotki był do niej prostopadły.

Dobrze by było jak by się więcej modelarzy wypowiedziało.

Ja to widzę tak że popychacz w neutrum prostopadle do lotki oznacza popychacz pod skosem w skrajnym wychyleniu, a w skrajnym wychyleniu nie dość że na lotkę działa największa siła to popychacz pod skosem  zamiast pchać dźwignię prostopadle do lotki będzie pchał dźwignię lotki w bok , np w stronę kadłuba, spora część siły serwa będzie wykorzystana zamiast a wychylenie lotki to będzie wykorzystana na wepchnięcie lotki np w kadłub.

[ir3q]

5 minut temu, enter1978 napisał:

Dobrze by było jak by się więcej modelarzy wypowiedziało.

Ja to widzę tak że popychacz w neutrum prostopadle do lotki oznacza popychacz pod skosem w skrajnym wychyleniu, a w skrajnym wychyleniu nie dość że na lotkę działa największa siła to popychacz pod skosem  zamiast pchać dźwignię prostopadle do lotki będzie pchał dźwignię lotki w bok , np w stronę kadłuba, spora część siły serwa będzie wykorzystana zamiast a wychylenie lotki to będzie wykorzystana na wepchnięcie lotki np w kadłub.

Lotka wychyla się w obie strony... czyli w górę i w dół  to jak należy ustawić popychacz by przy skrajnych położeniach było jednakowo...?



[Gość]

Ustaw aby bylo jednakowo i nie zawracaj sobie glowy pierdolami. Te minimalne katy (kilka stopni) chyba nie maja znaczenia.

[enter1978]

8 minut temu, ir3q napisał:

Lotka wychyla się w obie strony... czyli w górę i w dół  to jak należy ustawić popychacz by przy skrajnych położeniach było jednakowo...?

Irek ja jak budowałem po raz pierwszy model , to zderzyłem sie z tym tematem , i jest dwie szkoły , i twoja i moja.

Tak sobie wydedukowałem wtedy że skośny popychacz w neutrum nie ma znaczenia wielkiego bo i tak nie za wielkie siły działają na lotkę, ale w skrajnych wychyleniach siły działają duże to wolę mieć wtedy prostopadle popychacz do dźwigni i lotki.

A czy mam rację? , no nie mam pojęcia

[robert.pilot]

46 minut temu, enter1978 napisał:

Tak sobie wydedukowałem wtedy że skośny popychacz w neutrum nie ma znaczenia wielkiego bo i tak nie za wielkie siły działają na lotkę, ale w skrajnych wychyleniach siły działają duże to wolę mieć wtedy prostopadle popychacz do dźwigni i lotki.

A czy mam rację? , no nie mam pojęcia

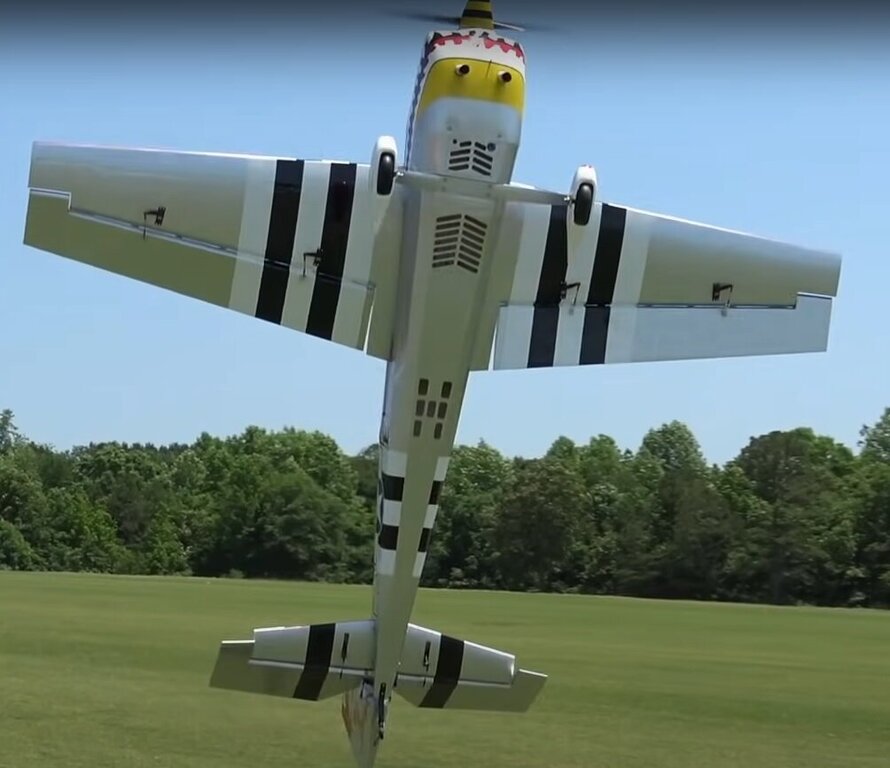

Raczej masz rację. Screen filmu Martina dokładnie 1 minuta 25 s. popychacze są pod kątem, nie są prostopadłe.



[mar_io]

Popychasz nie prostopadle do orczyka serwa w neutrum (orczyk serwa w neutrum pod kątem prostym), snap kulowy wybierze kilkustopniowe "odchylenie". Popychacz delikatnie pod kątem.


Robert Pisaliśmy jednocześnie

[robert.pilot]

1 minutę temu, mar_io napisał:

snap kulowy wybierze kilkustopniowe "odchylenie"

Lepiej, żeby snap wybierał kilkustopniowe odchylenie w neutrum, wtedy masz najmniejsze siły działające na lotkę.

[Gość]

Ja mam tak samo jak na zdjeciu powyzej i model lata jak szatan. O ile blizej przyjrzec sie zdjeciu to patrzac od naszej strony w monitor to lotka z naszej lewej (prawa) jest wychylona do gory i widac, ze moment sily dziala zgodnie z zasada pod katem prostym czyli najmocniej, natomiast z naszej prawej (lotka lewa) dziala slabiej gdyz powstal kat pomiedzy ramieniem serwa a popychaczem.

[ir3q]

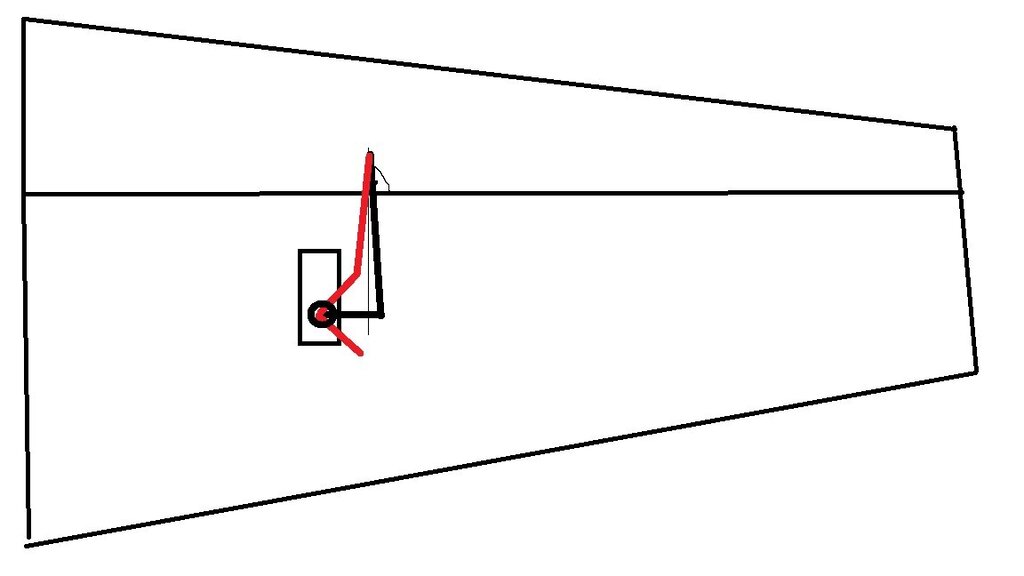

Wydaje mi się, że tak jak na rys będzie chyba optymalnie

[Graffi_25]

W dniu 20.10.2022 o 23:35, ir3q napisał:

Wydaje mi się, że tak jak na rys będzie chyba optymalnie

Tak jest dokładnie w połowie przesunięcia dzwigni serwa jest najoptymalniej.

[Gość]

Przy takich katach przy skrajnych polozeniach na moje oko bedziesz mial utrate 30% mocy serwa co wynika z iloczynu wektora sily, ramienia i sinusa kata alfa.

[mar_io]

Tak troszkę odchodząc od tematu fizyki ruchu orczyka . Pochwalicie się chłopaki jak macie rozwiązanie z sterowaniem kolka ogonowego?


Wysłane z iPhone za pomocą Tapatalk

[extra67]

Witam.W MX kolko ogonowe uruchamiane bylo za pomoca sztywnego pretu a w  Etra300 ks za pomoca sprezyny.Co lepsze nie wiem oba zdaly egzamin. Pozdrawiam
