PULSAR 4000PRO - Cztery metry radochy :)

Recommended Posts

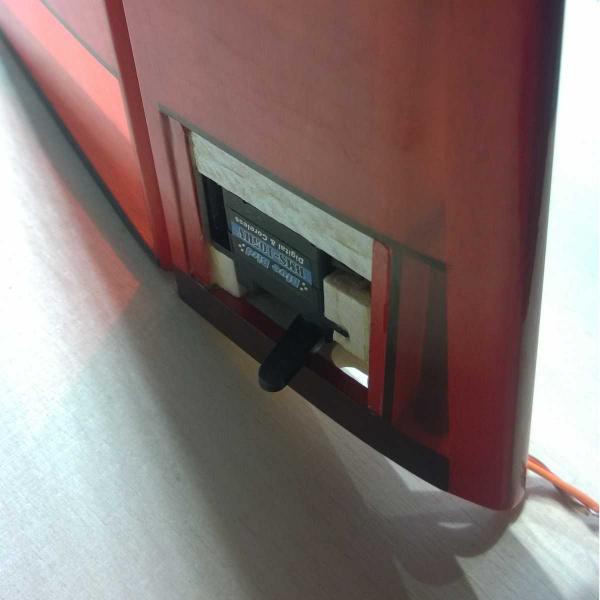

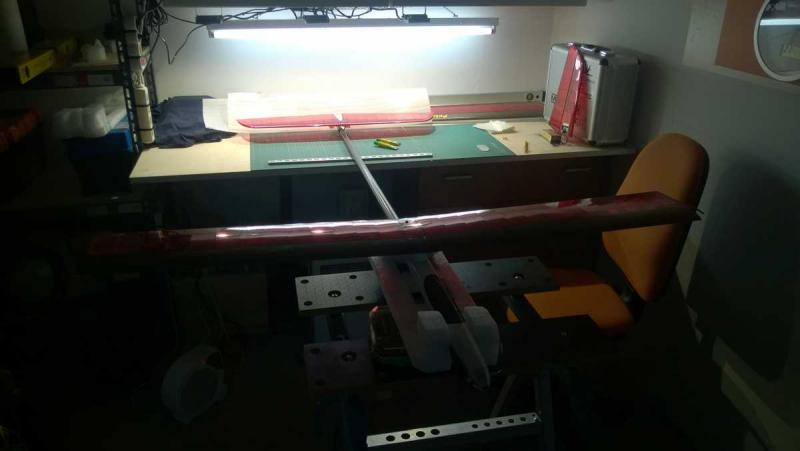

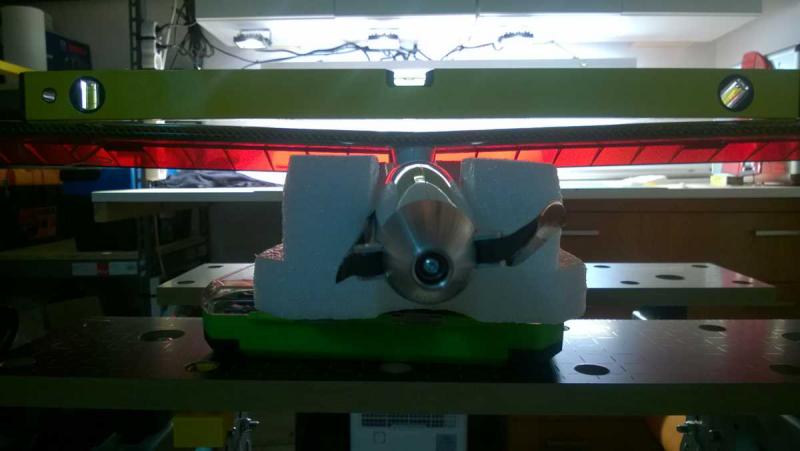

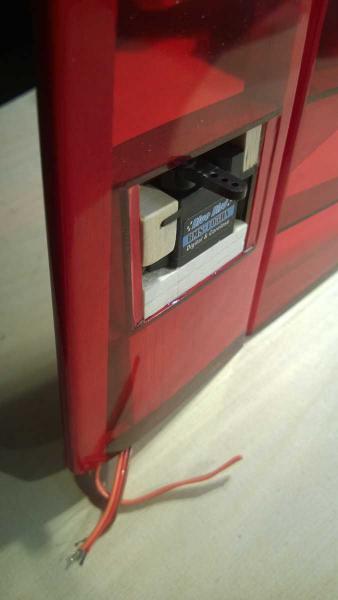

Dziś czasu za wiele nie miałem lecz mimo to udało mi się wkleić serwa w statecznik pionowy i skleić kadłub.

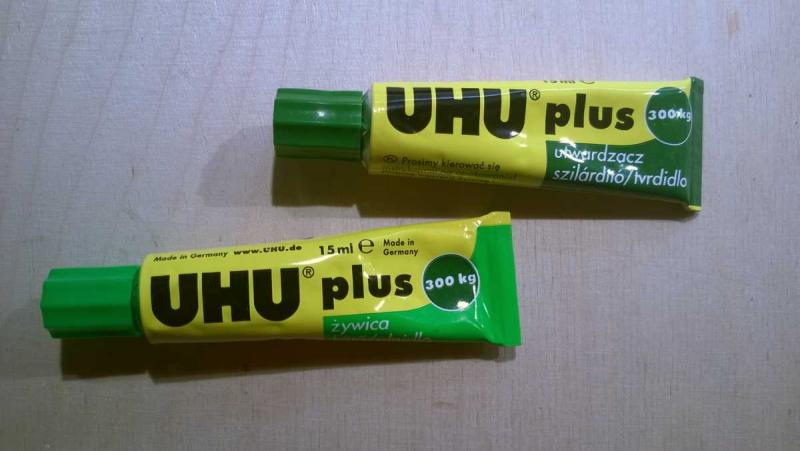

Do klejenia użyłem UHU Plus.




















Zostały mi jeszcze do zainstalowania serwa w skrzydle i trochę lutowania.










  • Upvote 1

Share this post


Link to post
Share on other sites

...








No to będziem latać ... czasami na zawodach  ;) ... w dodatku na legalu  :D



O dziwo poszło szybko, sprawnie i tanio ... nie sprawdziły mi się zaczytane wcześniej na forum informacje o problemach i niebotycznych kosztach.





Share this post


Link to post
Share on other sites
Guest

Niedawno nabyłem od kolegi z forum pulsara 3.6PRO w wersji z usterzeniem motylkowym. Widzę że w wersji 4M poprawiono największa bolączkę wersji 3.6 czyli brak wzniosu na centropłacie.. Ciężko szybko nim wycentrować komin.. tu pewnie będzie dużo łatwiej :)

Share this post


Link to post
Share on other sites

Wrócę na chwilę do tematu zasilania.



Otrzymałem wczoraj informację z Blue Bird:



"Yes, it can work at 5.5V, even can using high voltage 7.4V (2S Li-poly)"

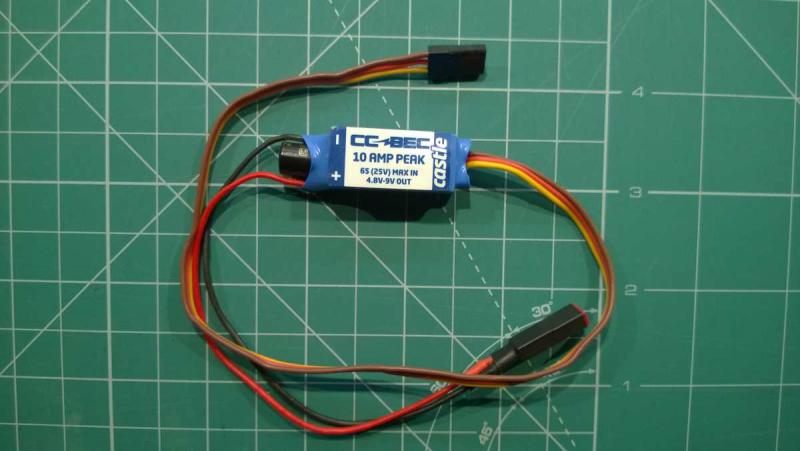

Pomimo tego faktu instaluję niezależnego CC BEC 10A






Waga ok. 11g

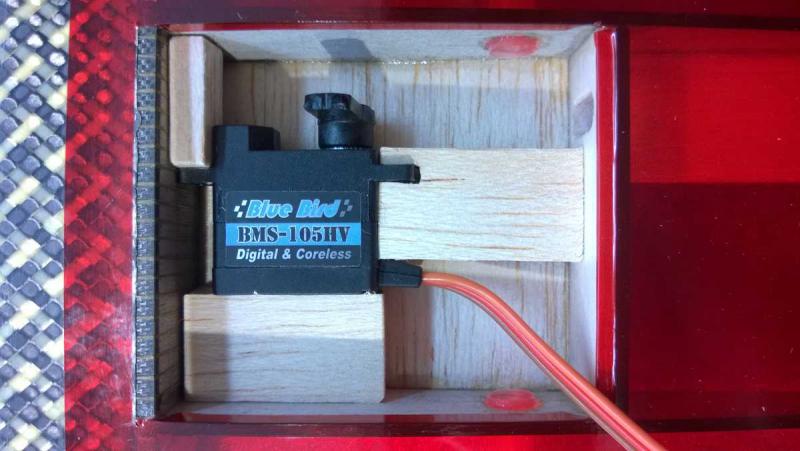

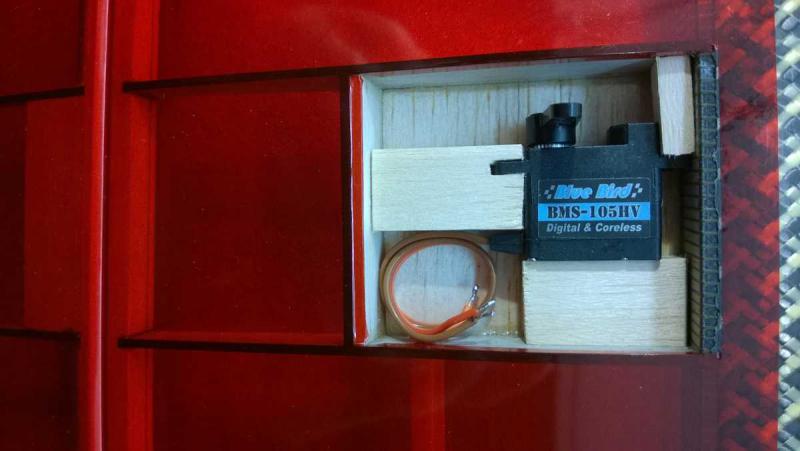

Powoli też przymierzam się do wklejenia serw lotek i klap.







Share this post


Link to post
Share on other sites

Marek, o ile mogę coś doradzić, to nie wklejaj serw na stałe w skrzydło. Różne historie się zdarzają, a same serva nie są wieczne, zwłaszcza te na klapach. Dobrze będzie, jak wymyślisz sposób na wymianę serw, np. na lotnisku :)

Share this post


Link to post
Share on other sites

Najlepiej Marku instalowac serva w ramkach ,dobrze tobie doradza Tomek .Ja sam tez wymienialem 3 razy serva szczegolnie na klapach.

To jest ramka dla twojego serva https://www.hyperflight.co.uk/products.asp?code=SRB-BB-105HV


Po co takie kombinacje z reglem i Bec  :mellow: ja pisalem wczesniej jest YGE 40A -bec 7,4V cena ok 300zl. Dobry mniej kabli no i waga 28g.

Twoj to YPE 43g +Bec 11g  =54g  . Tu 26g wiecej i tam ,a waga modelu rosnie  :D


Na twoj Regler i bec wydales ok 220zl wiec zaoszczedziles 80zl  :)  :mellow: Ale przy tym wiecej kabelkow i wagi  :wacko:

Share this post


Link to post
Share on other sites

Witam

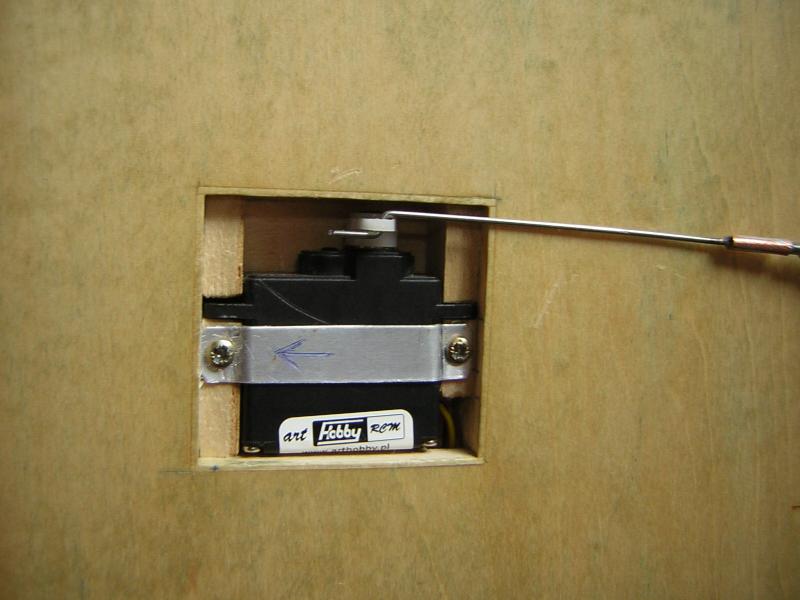

Ja robię to w ten sposób cienka blaszka aluminiowa 0,3mm może być plexi 1mm jako zamocowanie serwa.



Pozdrawiam



Artur


Share this post


Link to post
Share on other sites

w YEP jak skróci kable to też będzie koło 30g

  I jak zakleimy literke P, :rolleyes:   pozniej dopiszemy G . :P  i  wtedy bedzie markowy Regler YGE 40A ;)

Share this post


Link to post
Share on other sites

Macie dużo racji z tym mocowaniem serw w skrzydle. Do statecznika pionowego ramek bym nie wsadził z uwagi na ich wagę, lecz w skrzydle waga nie będzie problemem. Biorąc pod uwagę eksploatację nic lepszego nie wymyślę.

Share this post


Link to post
Share on other sites

Witam



....Ja robię to w ten sposób cienka blaszka aluminiowa 0,3mm może być plexi 1mm jako zamocowanie serwa......



Super pomysl Arku, precyzyjna Robota  :) zakladam ze servo nie jest wklejone  :huh: wiec jak widac na zdjeciu lata  servo pewnie ,,Jak Zyd po pustym Sklepie" :D  :rolleyes:





 nic lepszego nie wymyślę.

nic nie trzeba wymyslac tylko zamowic ramki i to wszystko  :D

Share this post


Link to post
Share on other sites

Piotr, może kiedyś w przyszłości złożę model na wypasionym osprzęcie. Na razie bardzo cieszę się, z tego co mam :)



Ramki zamówię :)

Share this post


Link to post
Share on other sites

Model masz Zawodniczy z gornej polki ,wiec pofesjonalnie uzbrajaj jego ;)Ja wiem ze masz malo czasu do zawodow w Wroclaw

,ale jesli ci padnie servo w klapie ,to co dalej ,,Kuniec zawodow " chyba ze masz druga maszyne  :lol:

Share this post


Link to post
Share on other sites

Padnięte serwo w klapie to nie problem. Padnięte serwo w lotce tuż przed lotem, to jest wyzwanie a po locie trzeba jeszcze wmówić Słowakowi że to tak ma być :)

A i jeszcze Wojtek kazał kręcić w prawo, ale tego to już nie dało się zrobić, niestety

Share this post


Link to post
Share on other sites

Aaaa, i jeszcze jak chcesz mieć wymienne serwo to nie lutuj go na stałe. Wtyczki zabezpieczone taśmą nie rozłączą się w locie. Sztywne połączenie wyklucza szybką, w terenie, wymianę serwa.

Zawodach F3J widziałem wymianę serwa lotki w między rundami. Dało się szybko wymienić i model był znów gotowy do lotu - ten sam model do konkretnych warunków.



Jeżeli owe kołeczki balsowe możesz szybko wydłubać i mieć zastępcze gotowe do wklejenia, to można i tak dać radę w razie czego. Zlutowany kabel (jeden kolega mógł wymienić serwo, ale nie zdołał - właśnie przez stałe połączenie) nie daje już szansy. Tak jak pisze Krzysztof. Lądować z drgającą klapą lub bez klapy to nie koniec świata, ale z lotką/bez lotki to raczej .... ale pewnie też się da :)

Share this post


Link to post
Share on other sites
