13 godzin temu, Granacik napisał:

W instytucie na Duchnickiej chłopaki dorabiali mi kiedyś iglice do gaźników. "Kopiowali" pożyczone od kolegi DynoJety. :) Ale to ponad 20 lat temu było.



dzisiaj jak widać dokładnie robię to samo. Przy kosztach bardzo rozsądnych. (20 zł za hartowanie w atmosferze obojętnej 23 cylindrów do silnika SiM 2b) I mam pewność że zlecone hartowanie czy azotowanie będzie wykonane poprawnie. Nigdy nie było jakiegokolwiek problemu.

 a sama krowa: https://gazetazoliborza.pl/2019/12/kolorowe-mucki-z-ulicy-powazkowskiej/

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
Postaw mi kawę na buycoffee.to

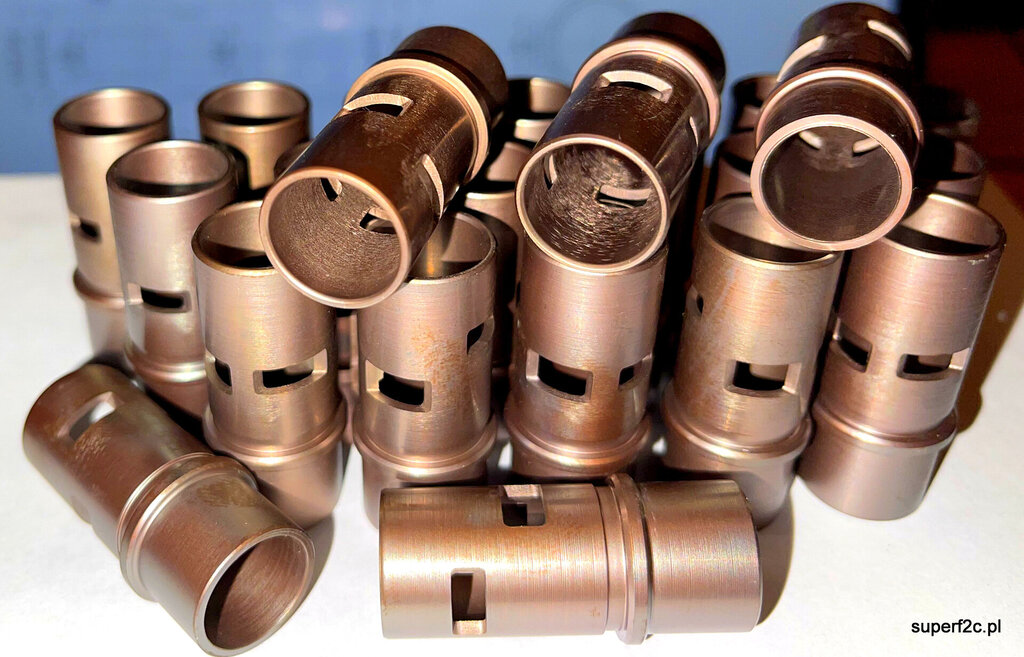

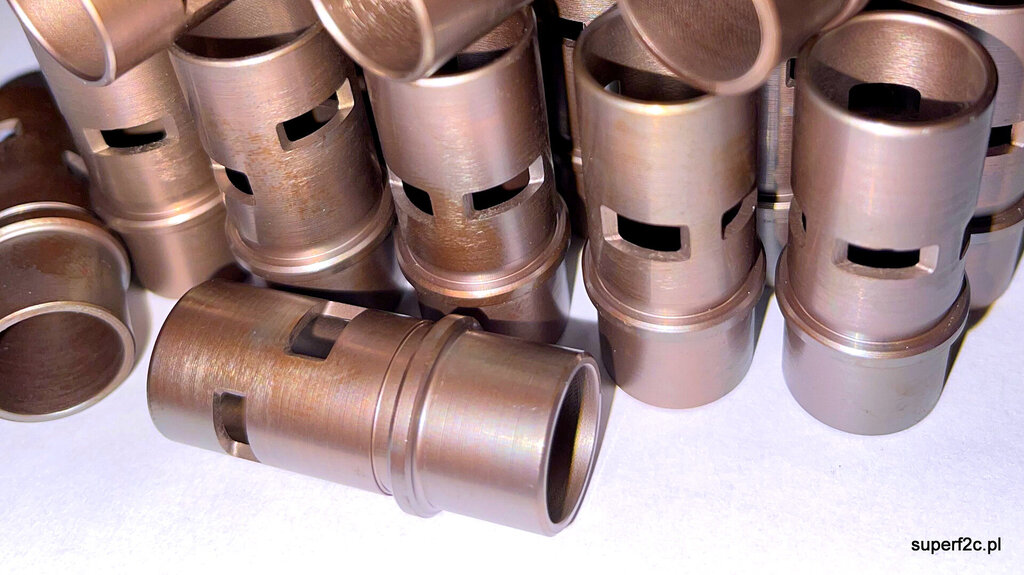

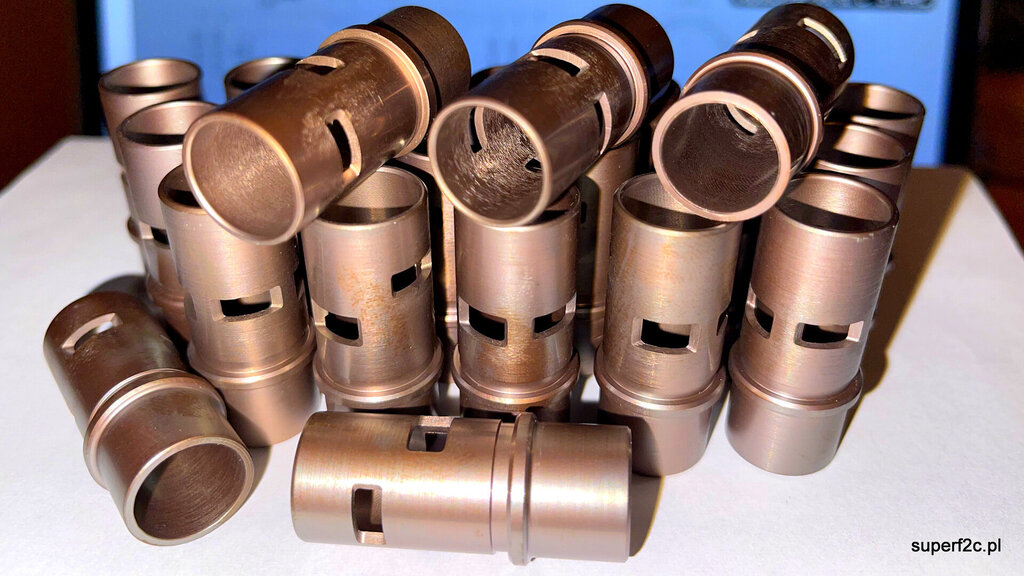

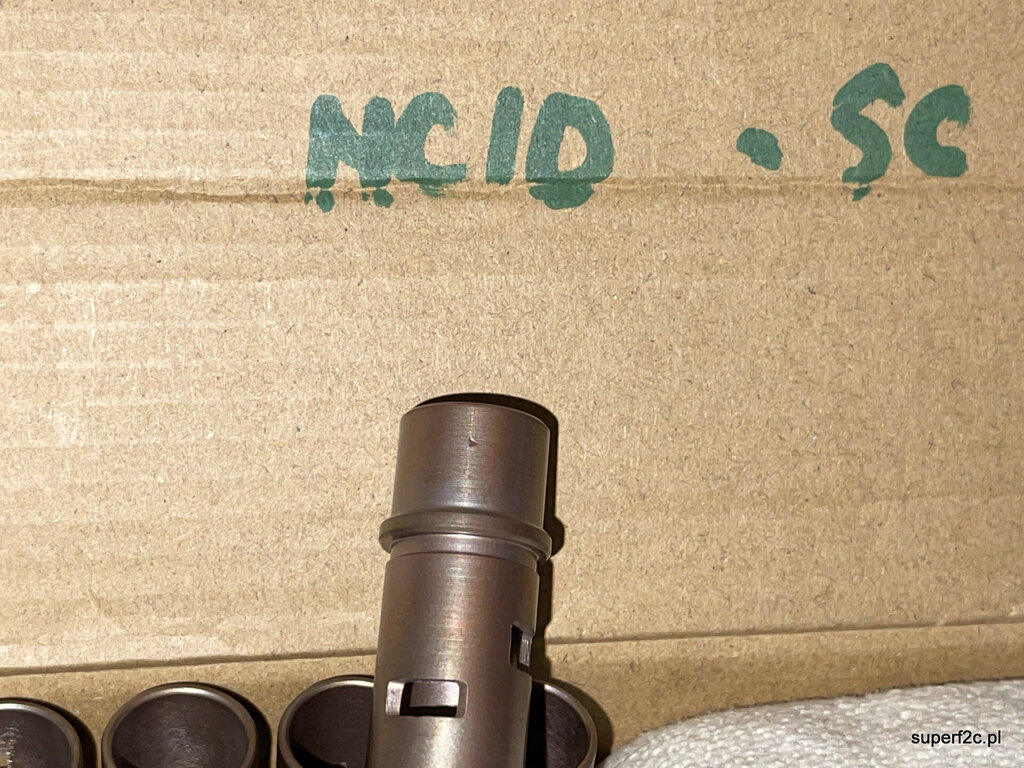

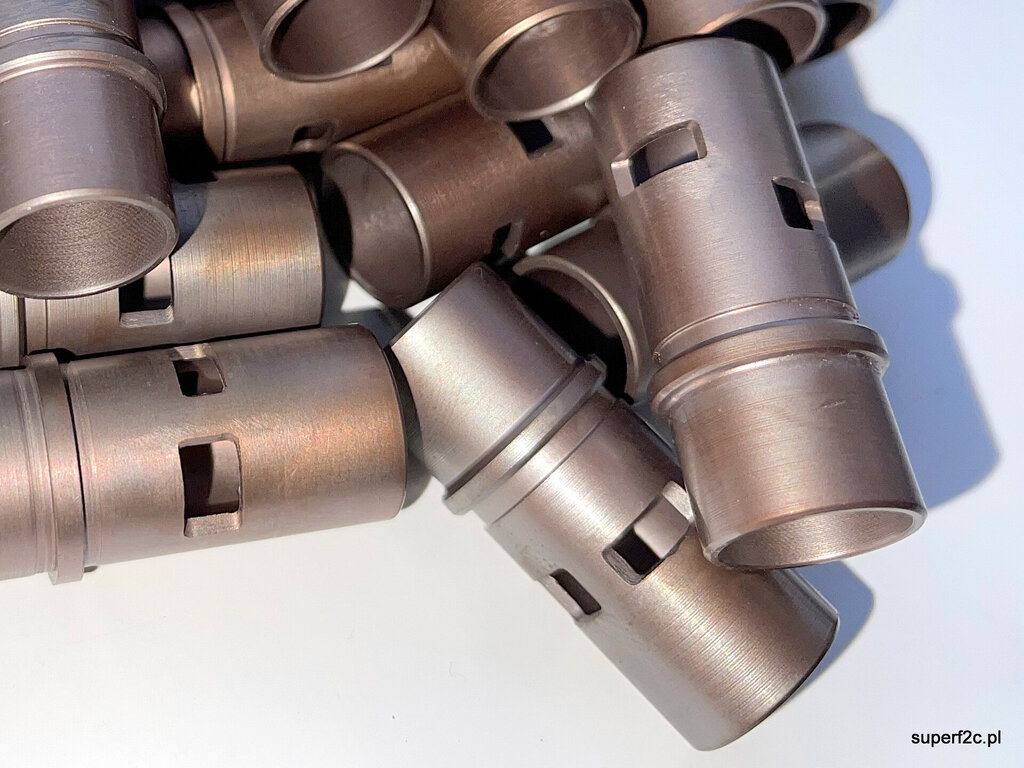

odebrałem z hartowania bezzendrowego. Fajnie to wygląda. Pomiary dokładną suwmiarką nie pokazują błędów kształtu. Pewnie wyjdzie że zostawione nadmiary były zostawione za duże.











wyrywkowo sprawdzona twardość to 56 HRC. Widać na tulei ślad trójkątny po pomiarze twardości. Pora poszukać szlifierki na okrągło do otworów.

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

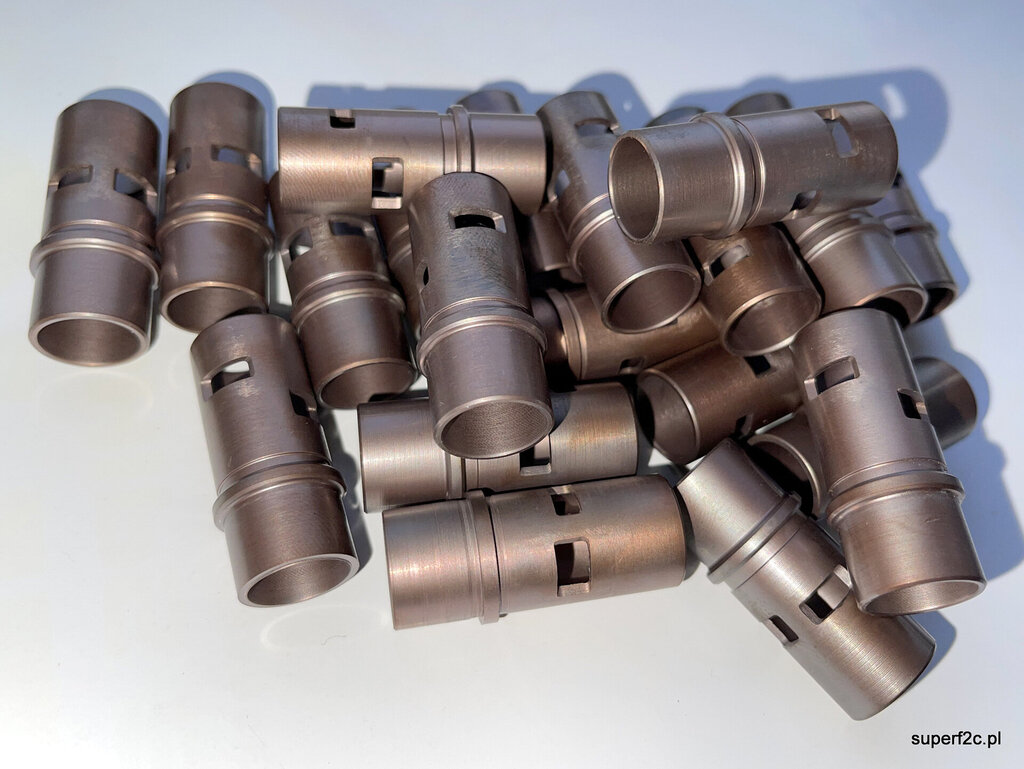

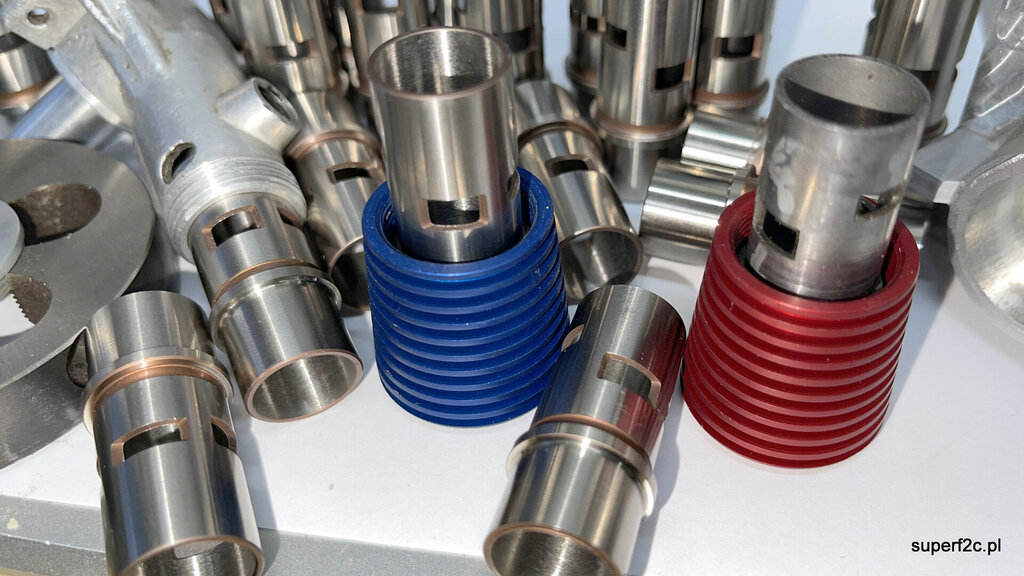

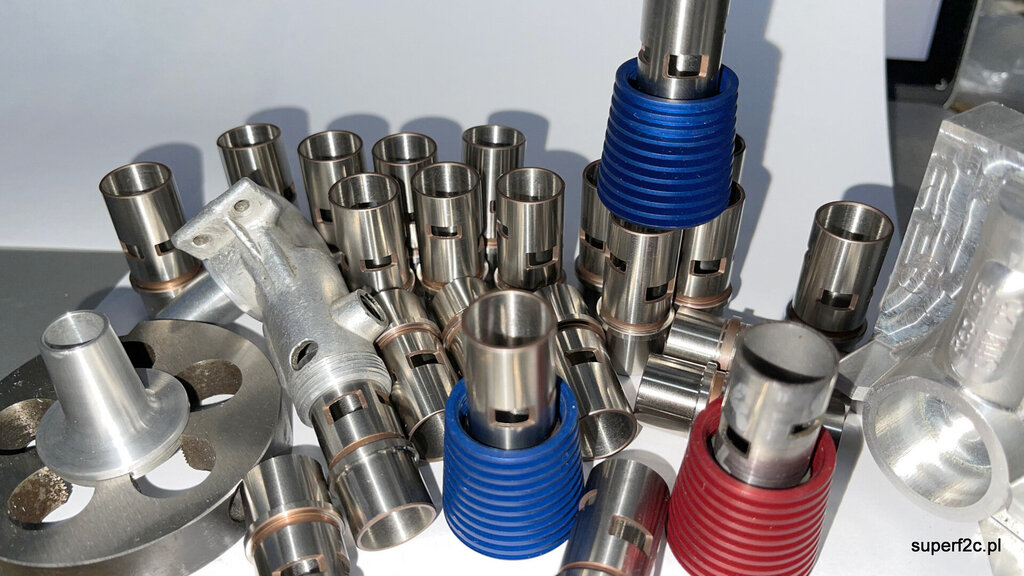

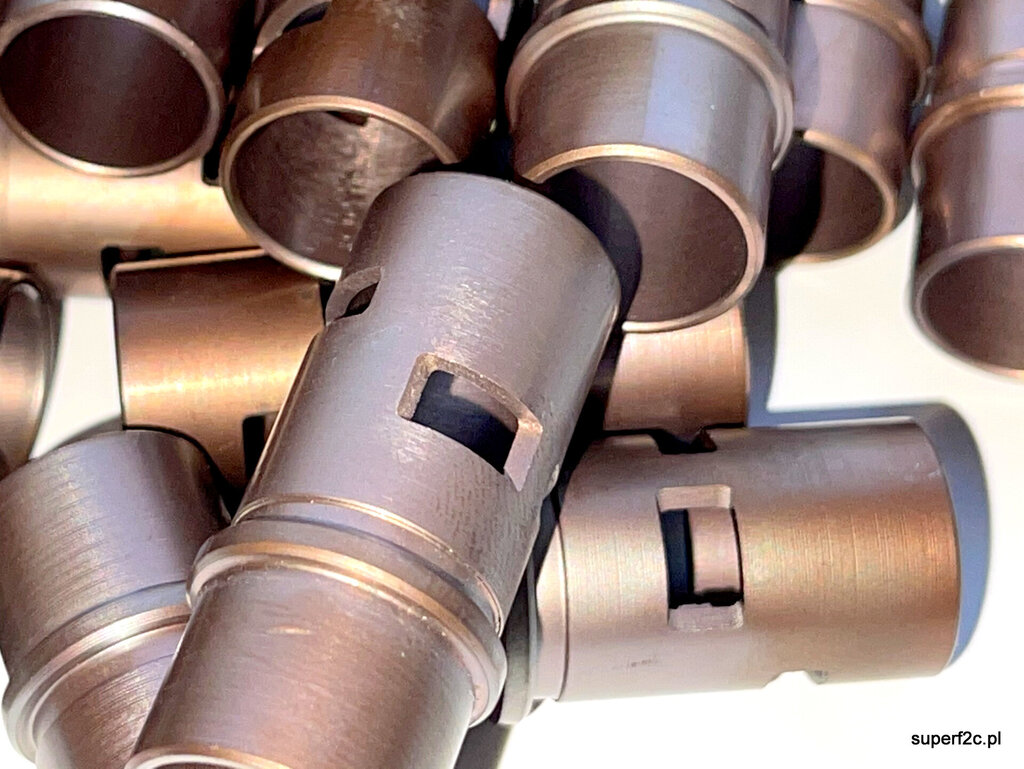

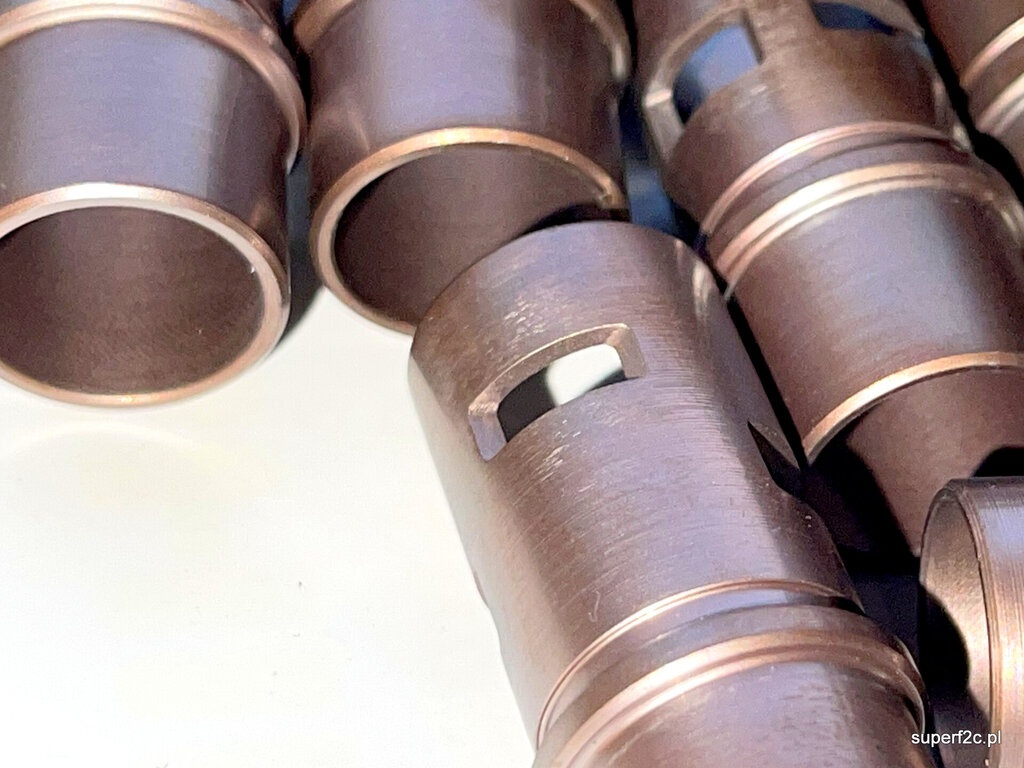

zbrodnią by było nie przekazać dalej. Ten kolor bezzendrowego hartowania ostatni raz sfotografowałem i przekazałem do szlifowania.

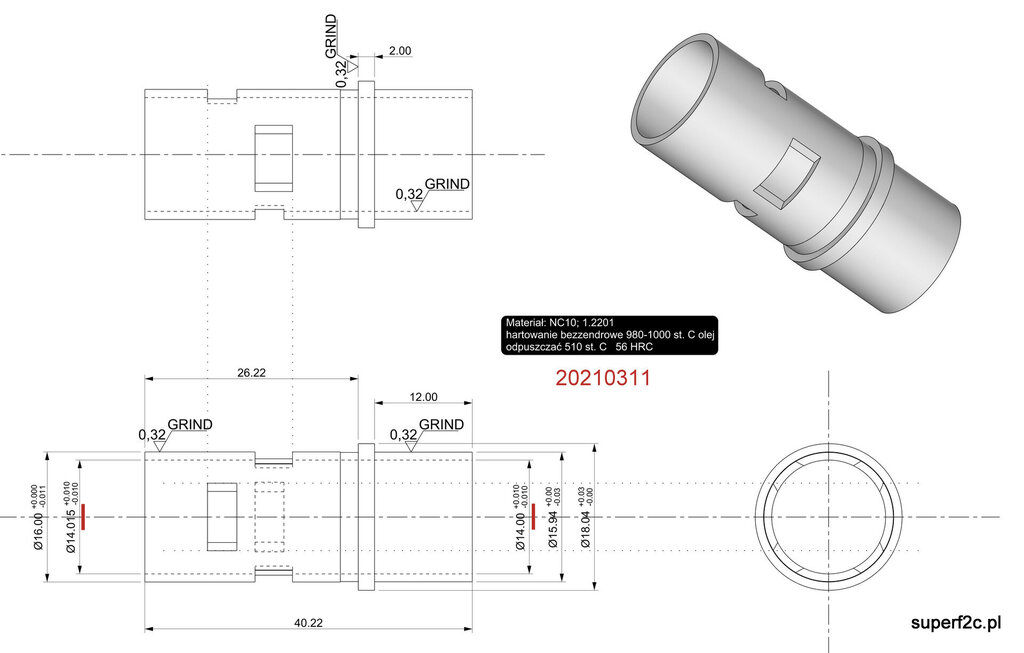

Jestem pewien że dostanę zgodnie z rysunkiem detale za jakiś czas. W sumie istotna jest zbieżność 0,015 mm średnicy około 14 mm. Pora docieraki dokończyć !!!

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 1.03.2021 o 18:26, jarek996 napisał:

Jak kazda krowa TAK wyglada w srodku , to juz wiadomo skad problem gazow cieplarnianych ?

Jako lekarz weterynarii zaświadczam , że ten piękny poglądowy model wnętrza krowy -  jest  zbudowany z zachowaniem głębokiej wiedzy anatomii . Jedyna uwaga dotyczy  braku  narządu rodnego , ponieważ ten osobnik  ma wymię. Zwieracz  "zakończenia " przewodu pokarmowego tez by się  przydał . ( denko od puszki po wołowinie w sosie własnym by się nadało).



  • Haha 1
Odnośnik do komentarza
Udostępnij na innych stronach

16 godzin temu, Nastin napisał:

Ciekawy projekt. Taka inicjatywa to zawsze pozytywna strona modelarstwa spalinowego które niestety zanika...

absolutnie masz rację !!! Spalina zanika bo coraz bardziej rekreacyjna jest strona elektrycznego napędu. Każda kategoria w F2 ma swojego odpowiednika w wersji elektrycznej. Oprócz wyścigu czyli F2C !!! Temat na osobny wątek. Współczesne napędy elektryczne w klasach F2A, F2B, F2D.

Ale wracając do Repliki silnika SiM 2b:

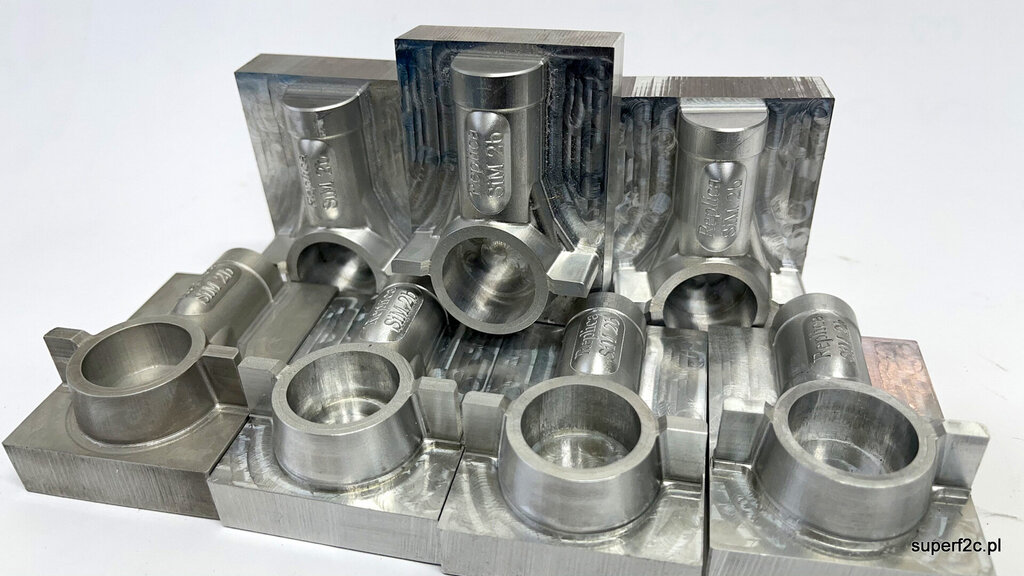

W celu wykonania gwintu M26x1 w korpusie frezowanego karteru mając do dyspozycji OUS-1 musiałem dorobić planszajbę czyli tarczę dedykowaną mojej OUS.

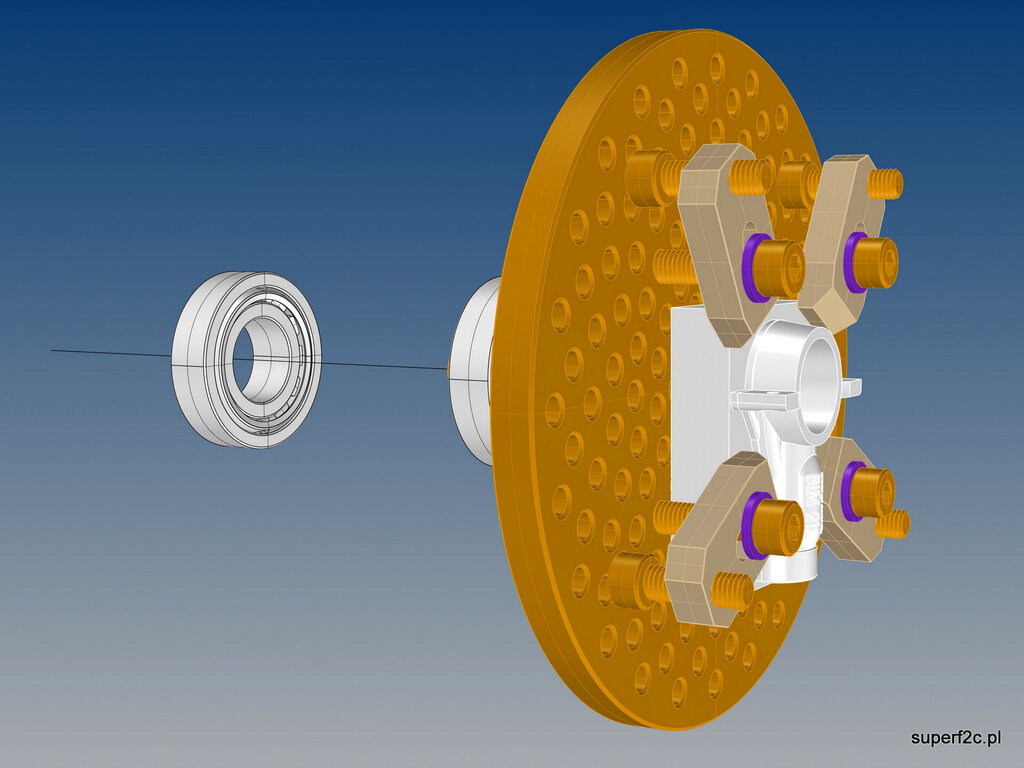

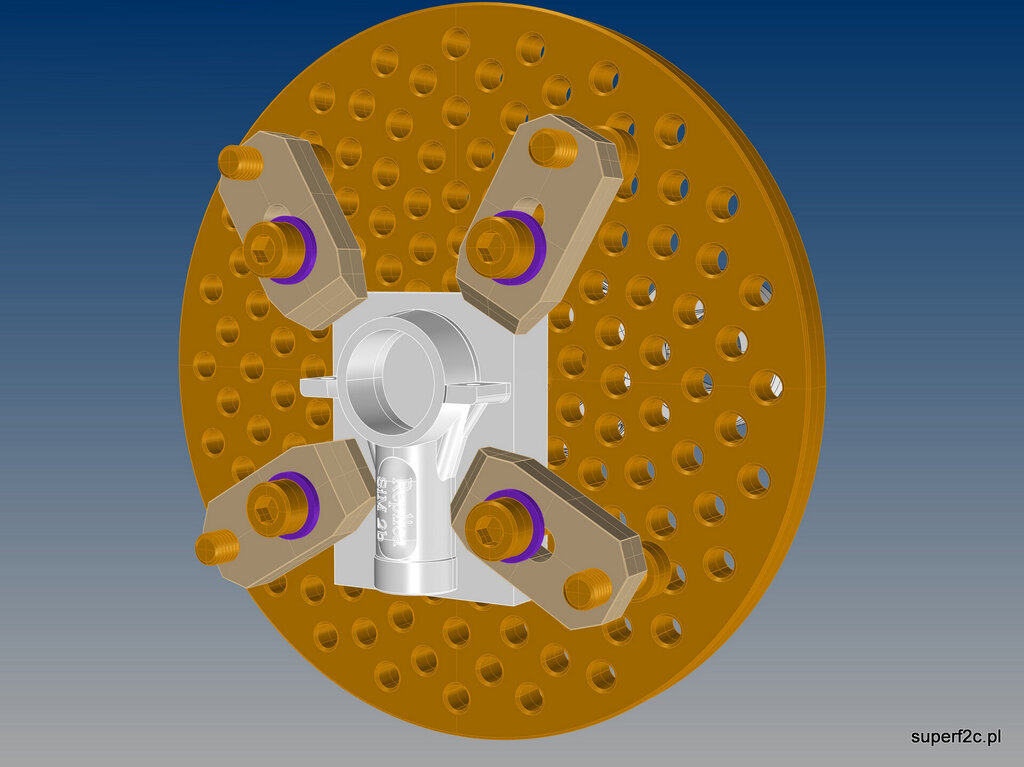

Według schematu:


to rozwiązanie mocowania detalu gwarantuje najlepsze zachowanie równoległości detalu w kolejnych operacjach obróbczych.


tak, widzę że cała OUS-1 powstanie w 3D. Co by rysunki w książce były kompletne.?

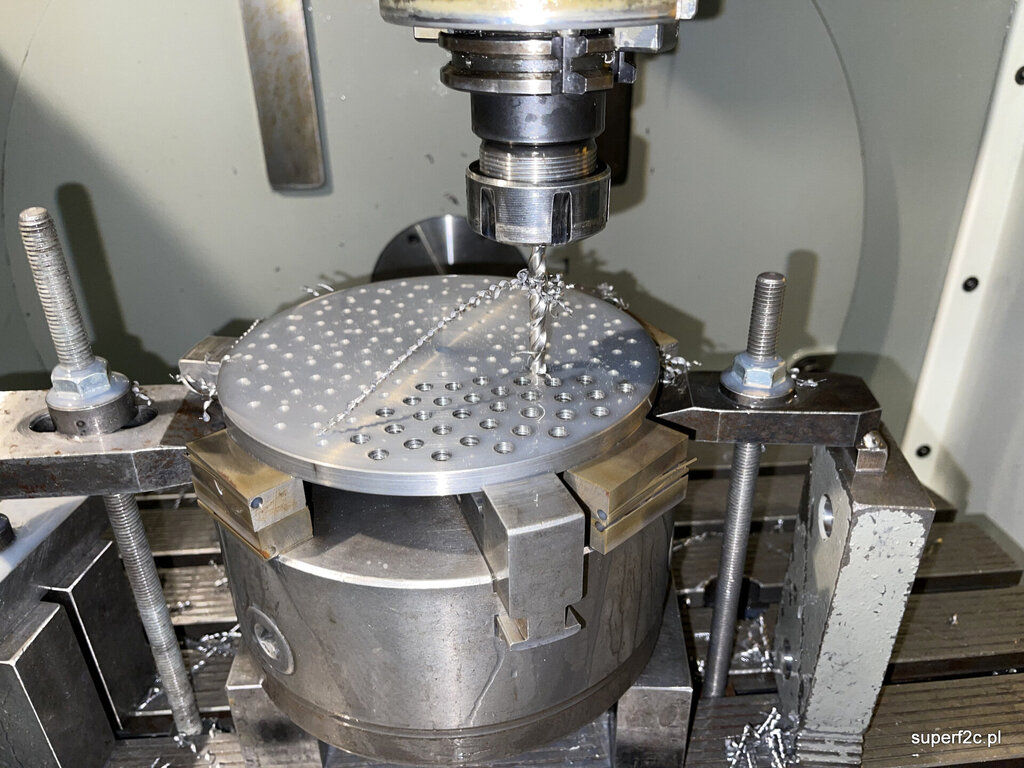

moja tarcza zamocowana w uchwycie z tokarki z odpowiednimi podkładkami ( odpady z drutówki skrupulatnie zbieranymi). Tak że wiertło jak i gwintownik ma stosowny wybieg.

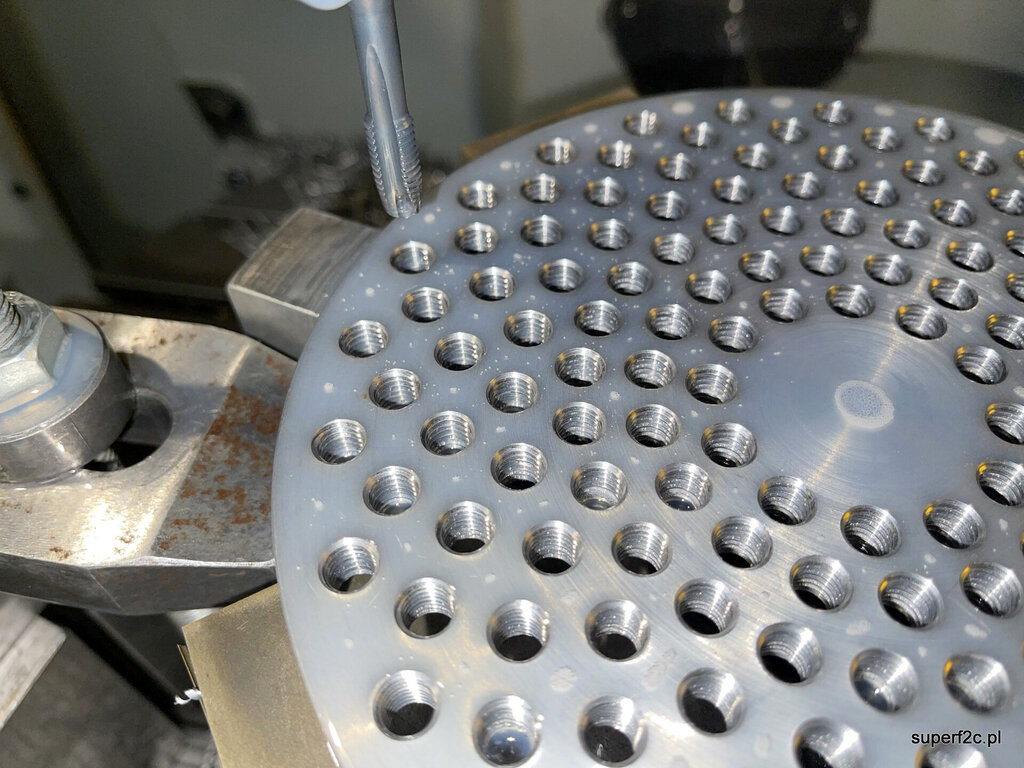

wjazd i wyjazd gwintownika M8 to chwila a że otworów jest 150 to i ponad godzinę samo gwintowanie się wykonywało.


podkładki zabielone to dopiero przybranie 0,02 mm pozwoliło zabielić ślady po ręcznym toczeniu na OUS.

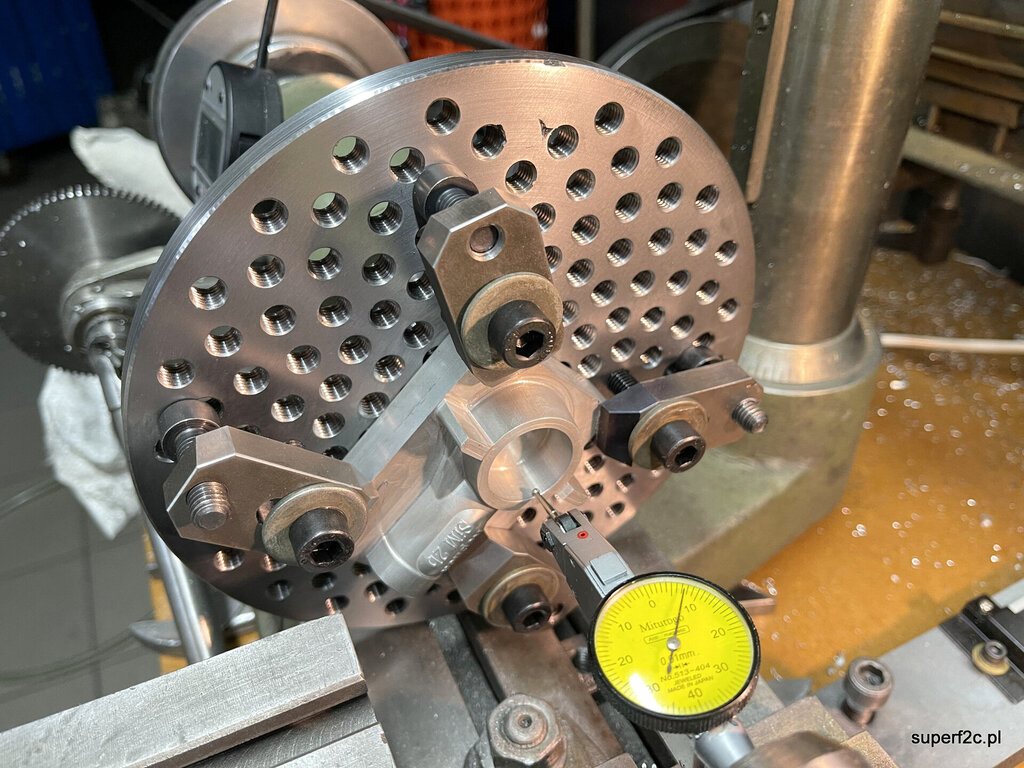

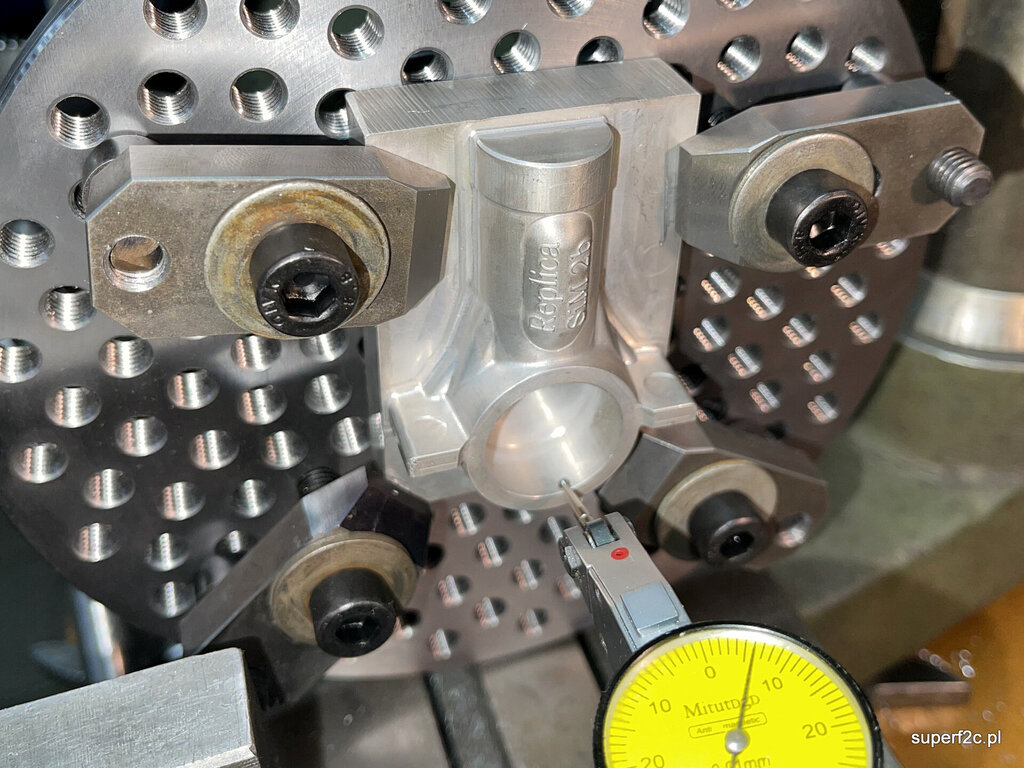

Samo wypukanie "zera" to kwestia starannego dokręcenia palcami klem co by wypukiwany detal przesuwał się równolegle w stosunku do wypukiwania.


jest filmik i widać drgania w granicach 0,02 mm na skutek mało precyzyjnego zgrubnego frezowania gdzie frezarka ma zwrot kierunku ruchu osi. Ale jest ustawione (wypukane) w pozostałym miejscu do setki.


twarda stal jak i grubość ścianki w granicach 1 mm nie sprzyjała  szybkiemu wykonaniu tulei. A jest bardzo dobrze wykonana praca.

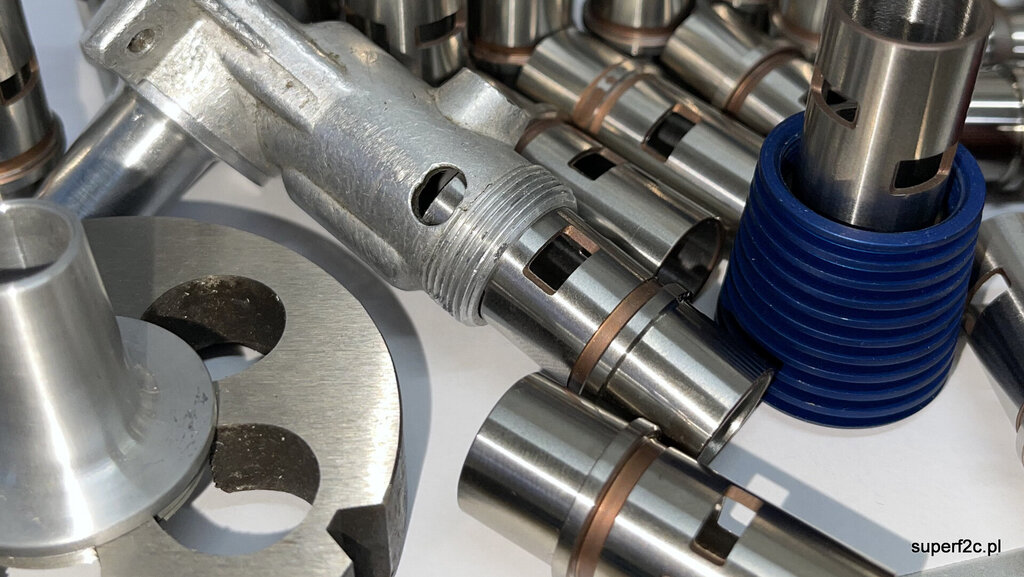

wsuwa się w orginalny karter ciasno suwliwie. A po podgrzaniu do 60 paru stopni samo wypada. wykonanie docieraków  to pilna sprawa co by 23 tuleje były gotowe.



  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

55 minut temu, f2cmariusz napisał:

absolutnie masz rację !!! Spalina zanika bo coraz bardziej rekreacyjna jest strona elektrycznego napędu. Każda kategoria w F2 ma swojego odpowiednika w wersji elektrycznej. Oprócz wyścigu czyli F2C !!! Temat na osobny wątek. Współczesne napędy elektryczne w klasach F2A, F2B, F2D.

Ale wracając do Repliki silnika SiM 2b:

W celu wykonania gwintu M26x1 w korpusie frezowanego karteru mając do dyspozycji OUS-1 musiałem dorobić planszajbę czyli tarczę dedykowaną mojej OUS.

Według schematu:


to rozwiązanie mocowania detalu gwarantuje najlepsze zachowanie równoległości detalu w kolejnych operacjach obróbczych.

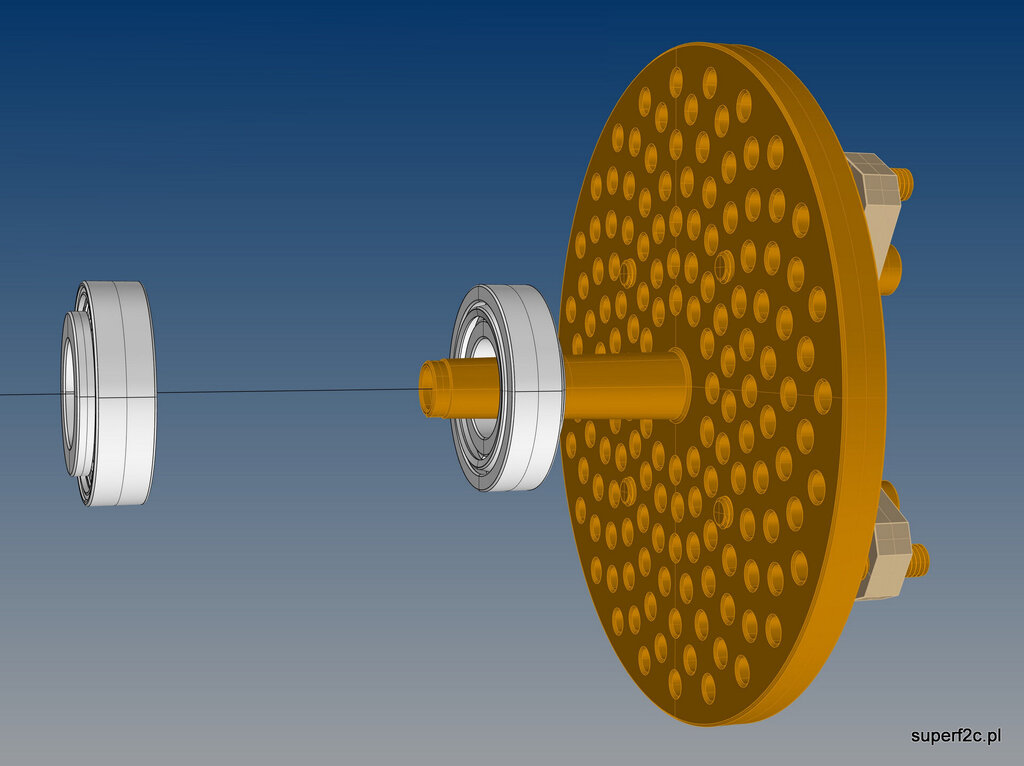

tak, widzę że cała OUS-1 powstanie w 3D. Co by rysunki w książce były kompletne.?



moja tarcza zamocowana w uchwycie z tokarki z odpowiednimi podkładkami ( odpady z drutówki skrupulatnie zbieranymi). Tak że wiertło jak i gwintownik ma stosowny wybieg.


wjazd i wyjazd gwintownika M8 to chwila a że otworów jest 150 to i ponad godzinę samo gwintowanie się wykonywało.

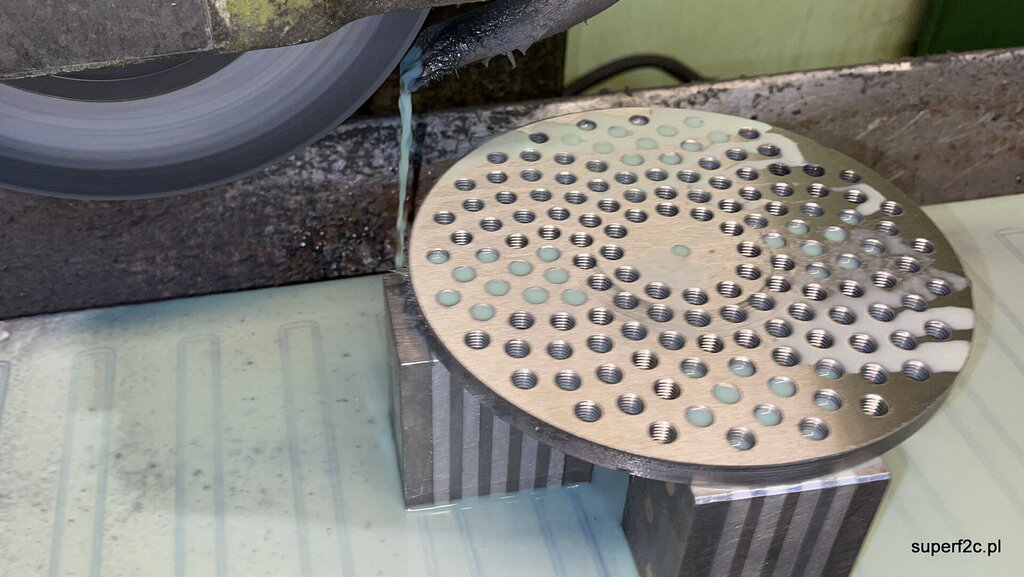

podkładki zabielone to dopiero przybranie 0,02 mm pozwoliło zabielić ślady po ręcznym toczeniu na OUS.


Samo wypukanie "zera" to kwestia starannego dokręcenia palcami klem co by wypukiwany detal przesuwał się równolegle w stosunku do wypukiwania.


jest filmik i widać drgania w granicach 0,02 mm na skutek mało precyzyjnego zgrubnego frezowania gdzie frezarka ma zwrot kierunku ruchu osi. Ale jest ustawione (wypukane) w pozostałym miejscu do setki.


twarda stal jak i grubość ścianki w granicach 1 mm nie sprzyjała  szybkiemu wykonaniu tulei. A jest bardzo dobrze wykonana praca.



wsuwa się w orginalny karter ciasno suwliwie. A po podgrzaniu do 60 paru stopni samo wypada. wykonanie docieraków  to pilna sprawa co by 23 tuleje były gotowe.



Mam nadzieję, że i dla mnie taką planszajbę wykonasz :-))

Odnośnik do komentarza
Udostępnij na innych stronach

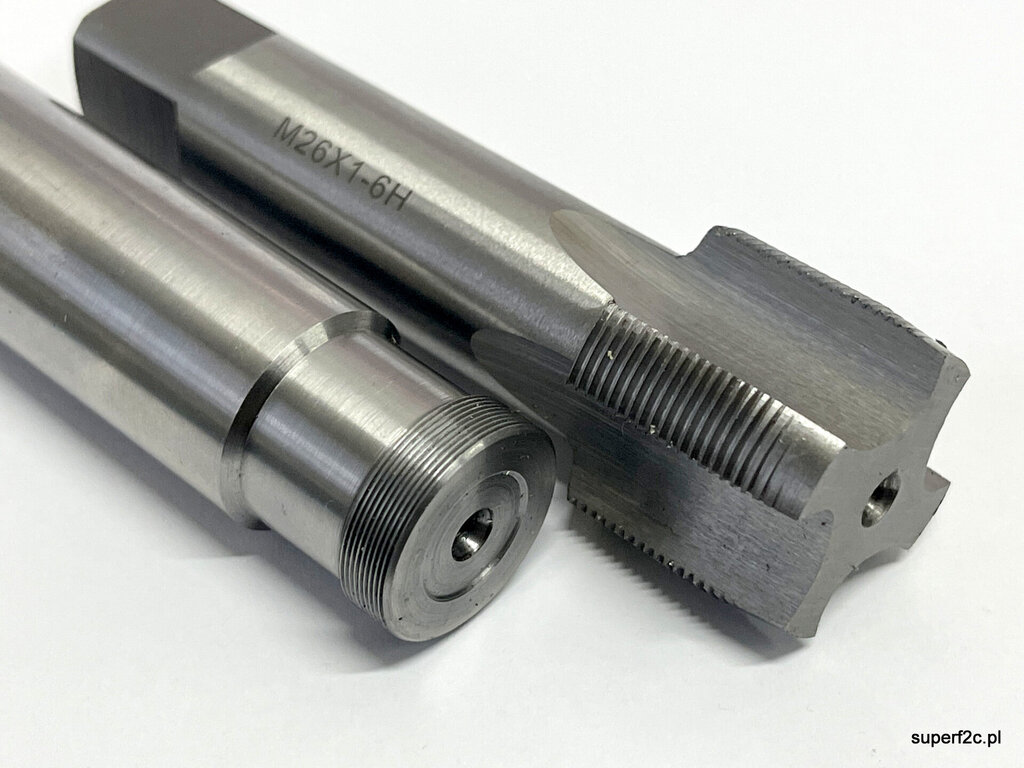

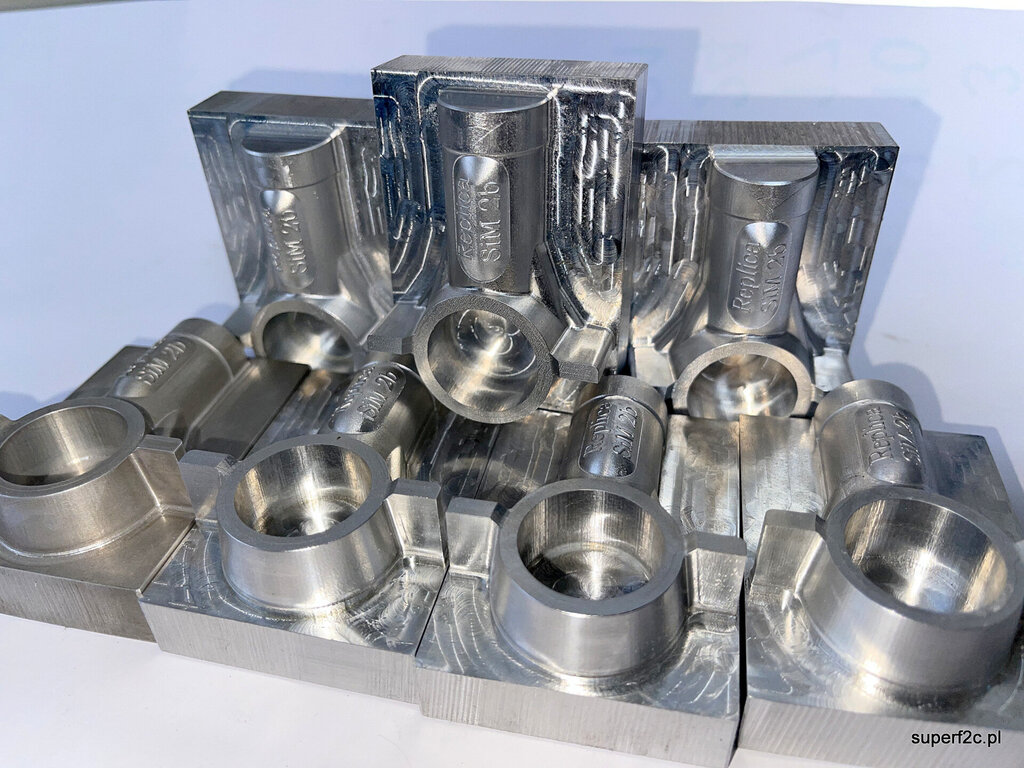

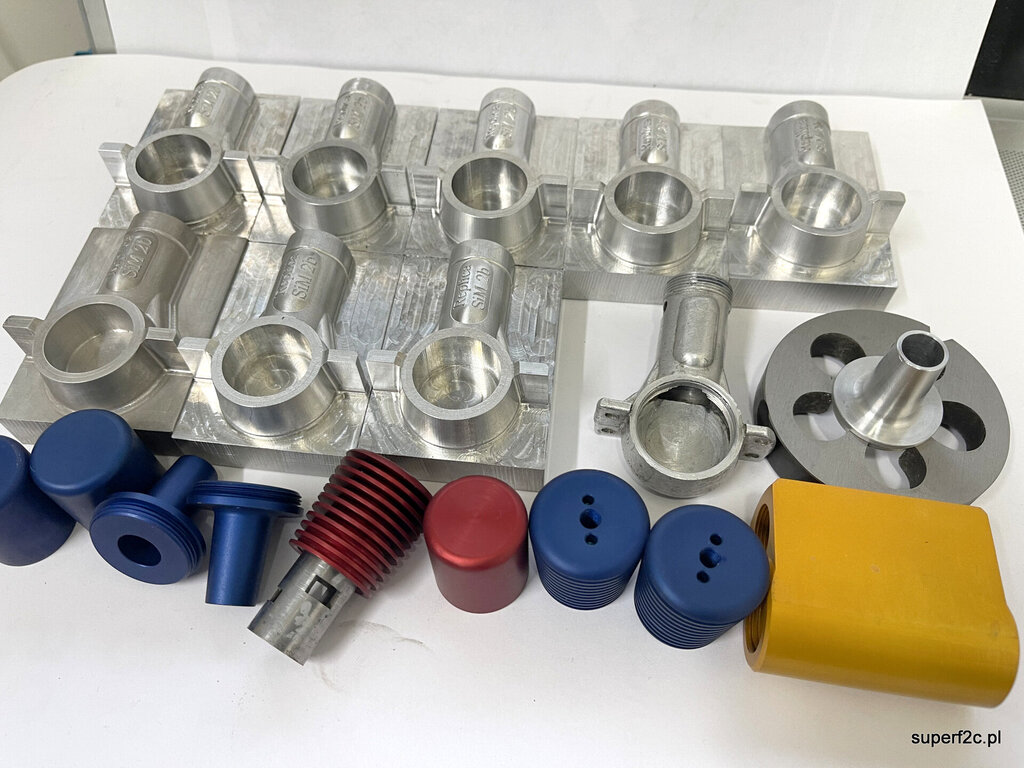

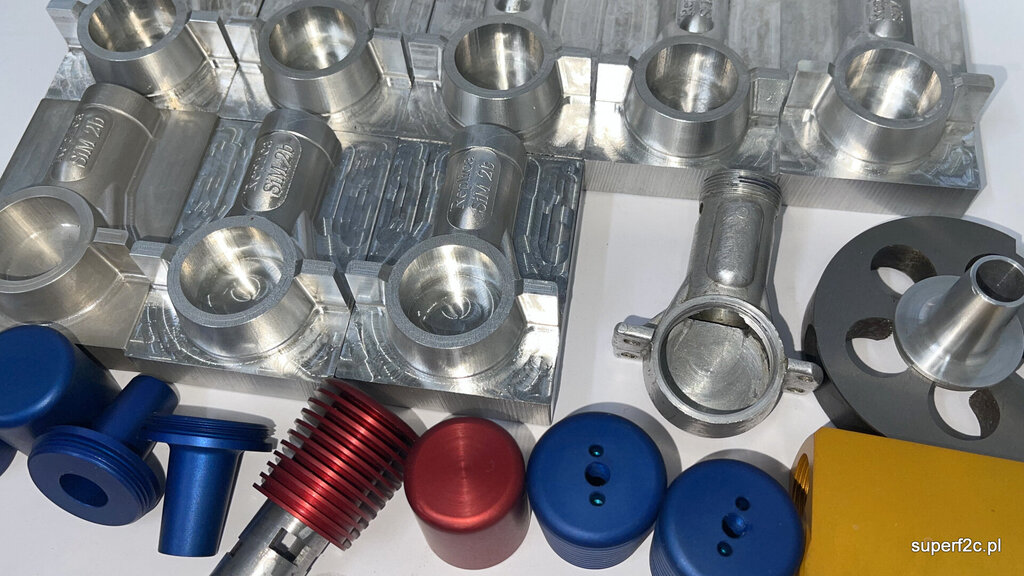

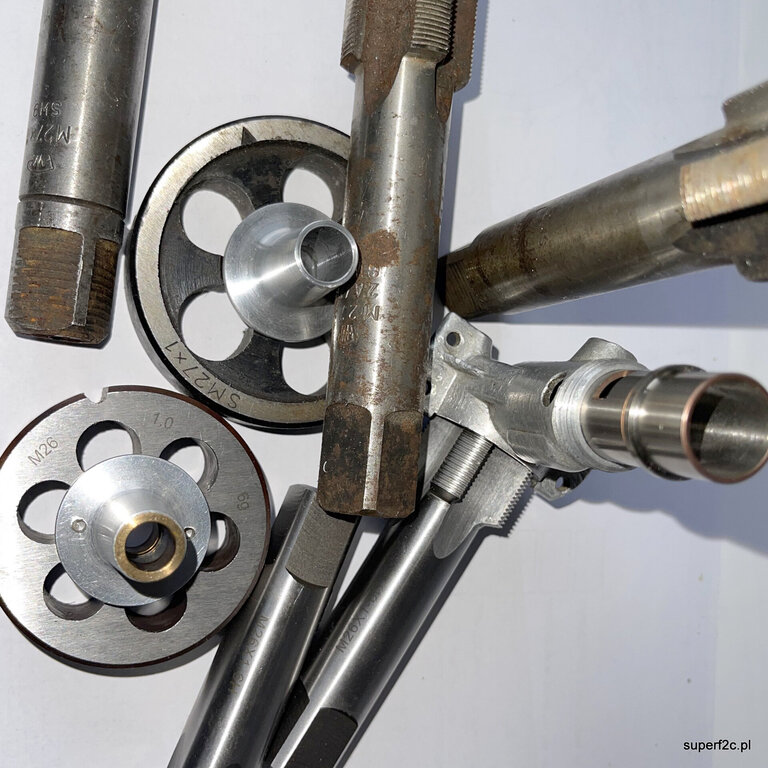

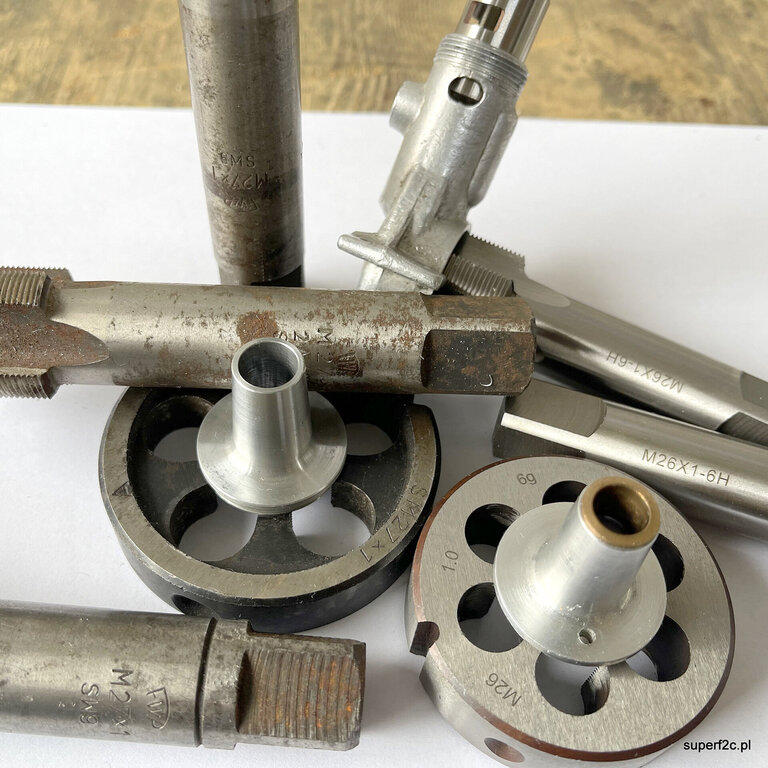

za namową osób dla mnie ważnych kartery będą miały orginalny gwint czyli M26x1 a nie jak pierwotnie planowałem M27x1. Unifikacja przede wszystkim.?IMG_1104.thumb.JPG.4e427cc2292508243433512d0245ac40.JPG







całe szczęście wielkość wyfrezowanego otworu pozwala na zrobienie gwintu M26x1. Tak że będzie jak w orginale. A miało być ciut, odrobinkę inaczej.?

  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

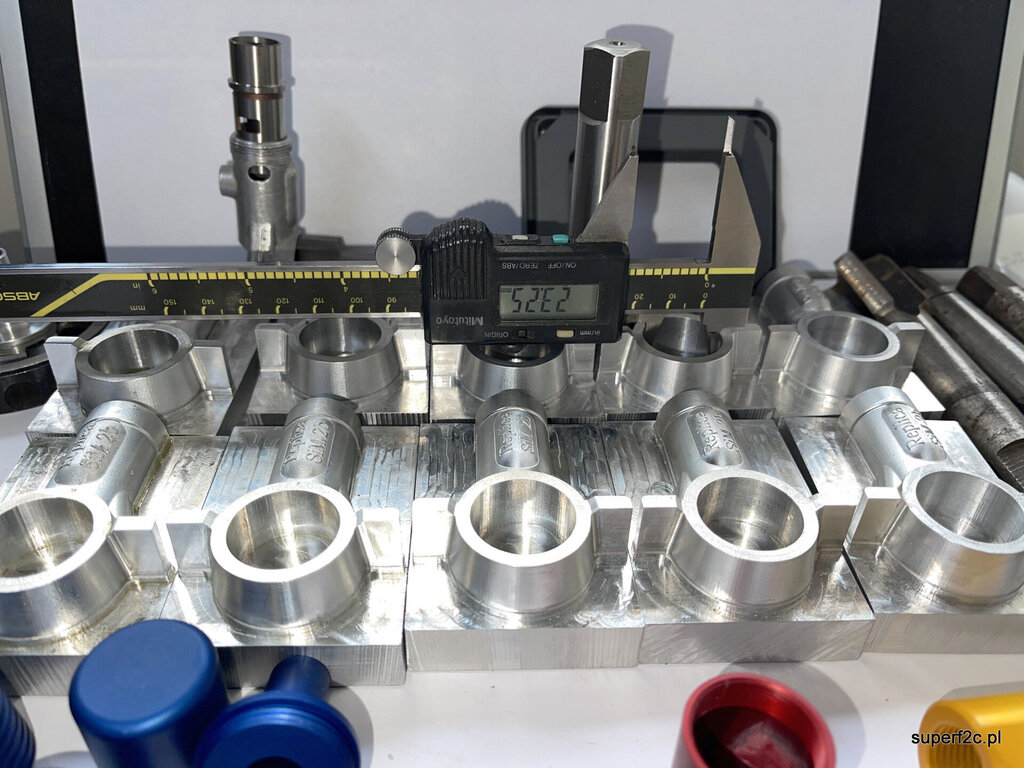

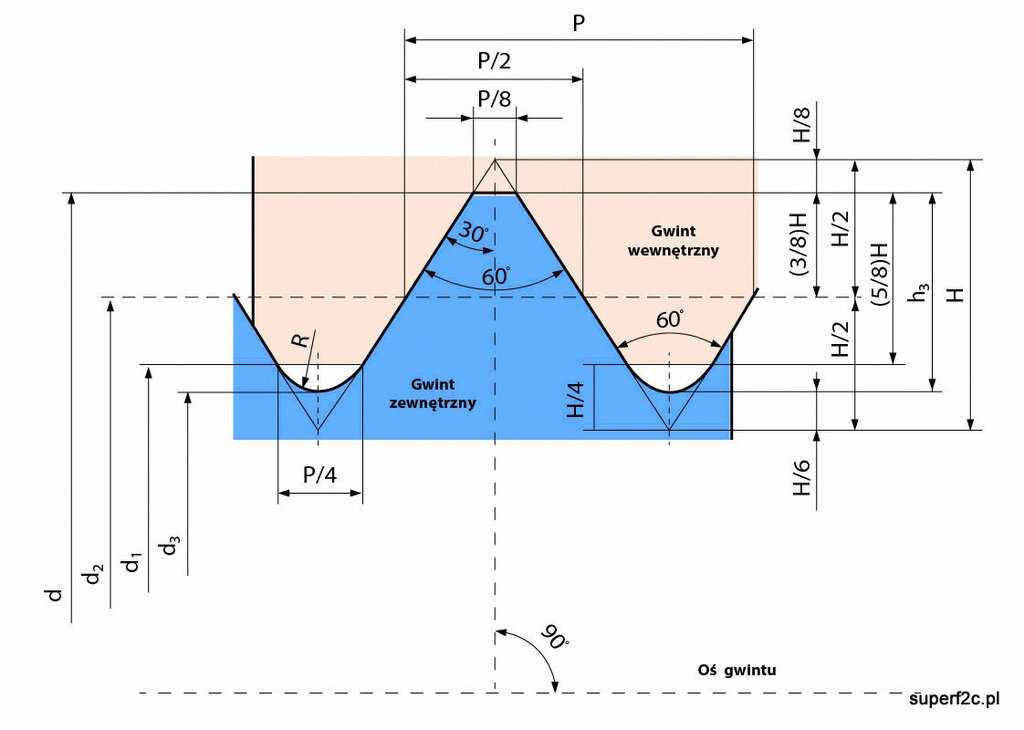

przymierzając się do zrobienia gwintu M26x1 w karterze silnika SiM 2b skorzystałem ze ściągawki jaką się posługuje od lat:

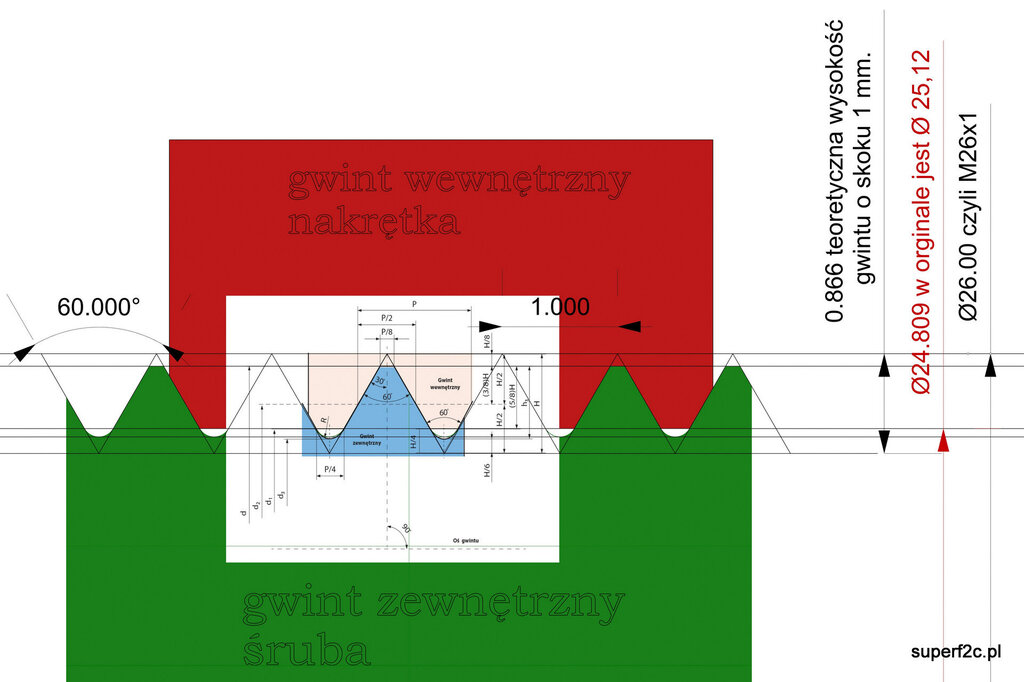

 nanosząc moje konkretne wymiary wychodzi mi że przy skoku gwintu 1 mm wysokość gwintu to 0,866 milimetra co po uwzględnieniu promienia i fazy na grzbietach gwintu daje wstępny otwór pod gwintowanie fi 24,8 mm.

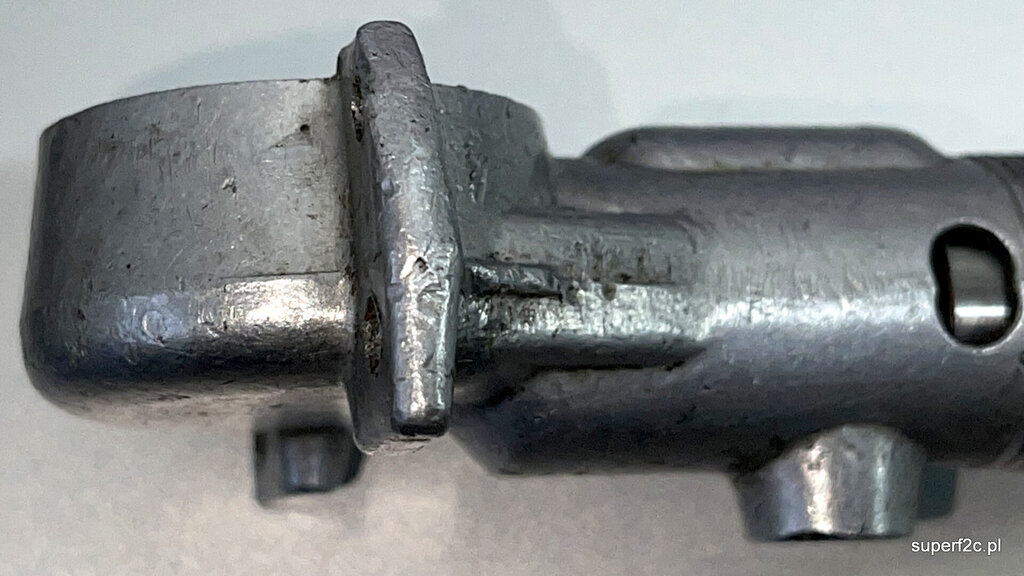

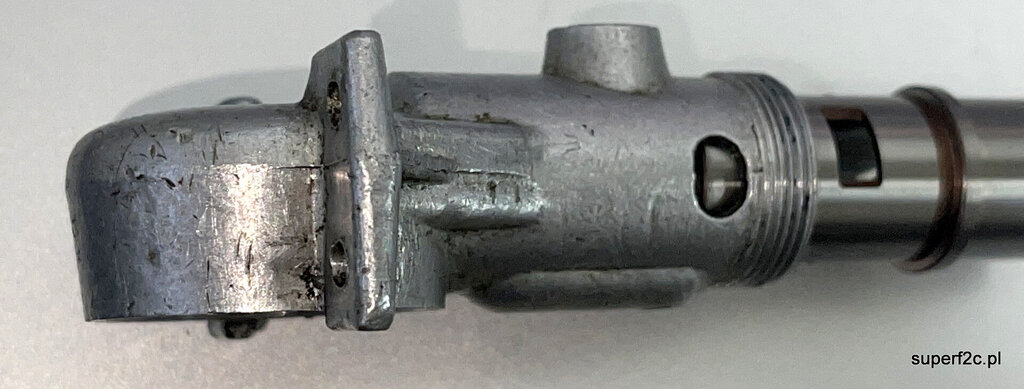

W posiadanych oryginalnych karterach średnice wewnętrzna gwintu to aż fi 25,4 wzdłuż cylindra i fi25,1 wzdłuż konsolek.







w drugim egzemplarzu silnika SiM 2b konsolki są w stanie idealnym a otwór wewnętrznej części gwintu  dokładnie ma średnicę fi25,05 i jest okrągły. Jakiś wzorzec do kontroli jest. Ale zdecydowanie zrobię sam wzorce pomiarowe gwintu wewnętrznego i zewnętrznego M26x1. Tak jak ostatnio. Na zdjęciu M19x0,5


Odnośnik do komentarza
Udostępnij na innych stronach

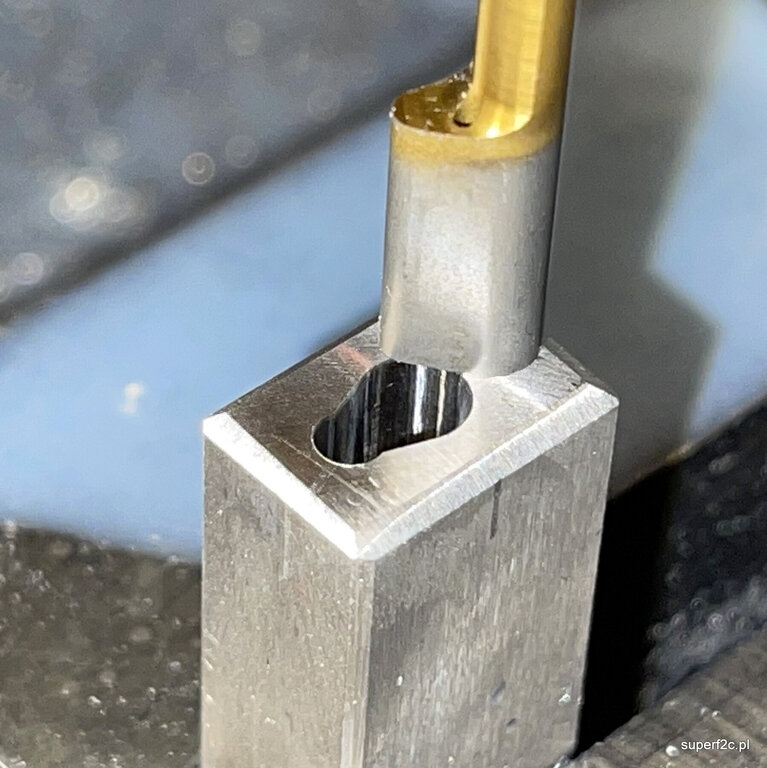

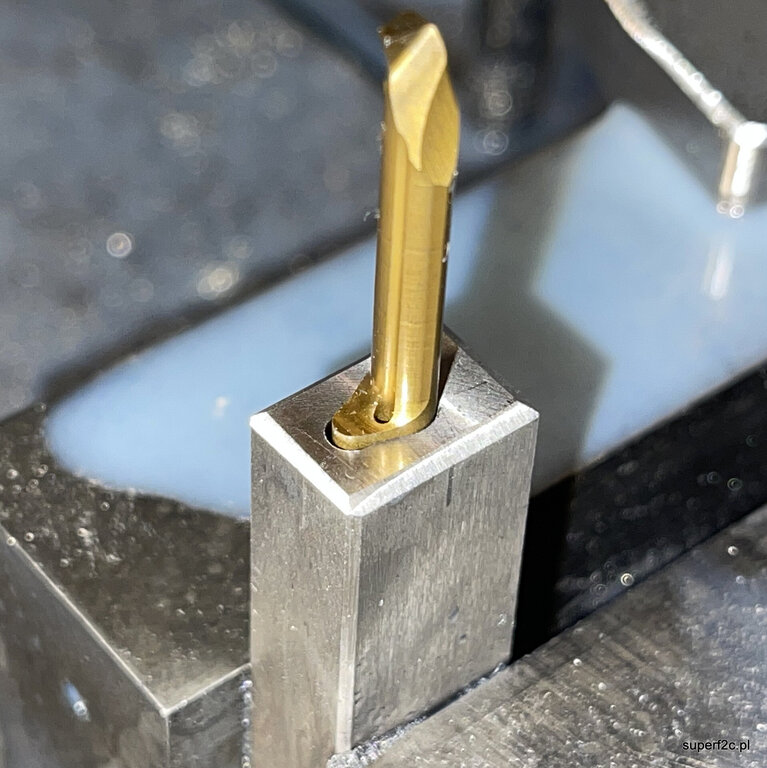

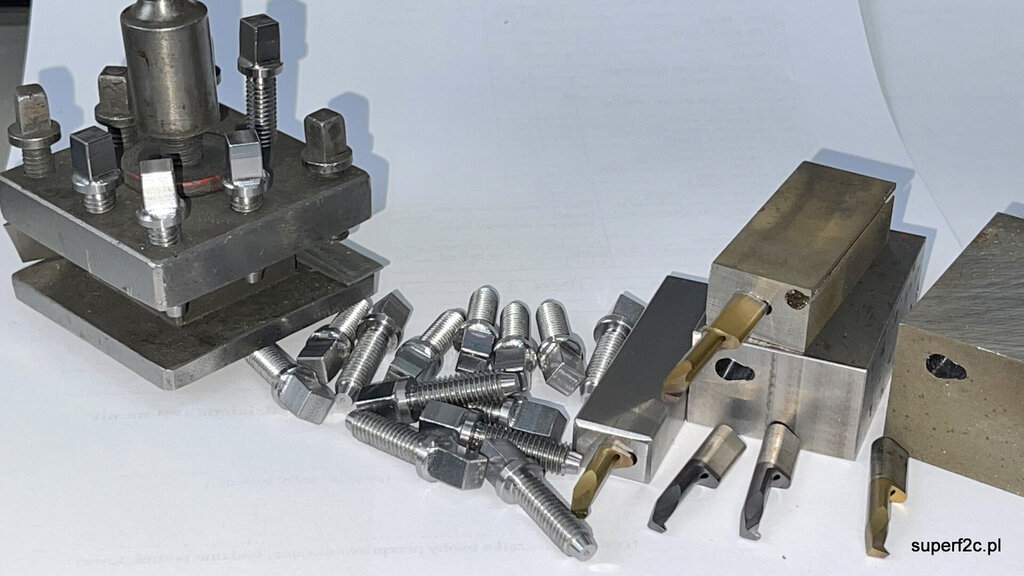

chcąc wykonać, czy po prostu roztoczyć otwór pod sworzeń w tłoku musiałem trochę poprawić swój park maszynowy i narzędziowy. Kiedyś zakupilem noże tokarskie z serii Mini Horn. A dzisiaj wykonałem wreszcie półfabrykaty mocowania na pełną głębokość 14 mm. Z tyłu dwie śruby M4 skutecznie unieruchomią na klinie mały nóż tokarski do sworznia fi4 mm. To samo dotyczy wymiany powgniatanych śrub M6 na nowe zgodne z oryginałem a na pewno twardsze bo wykonane z materiału o oznaczeniu Qt...

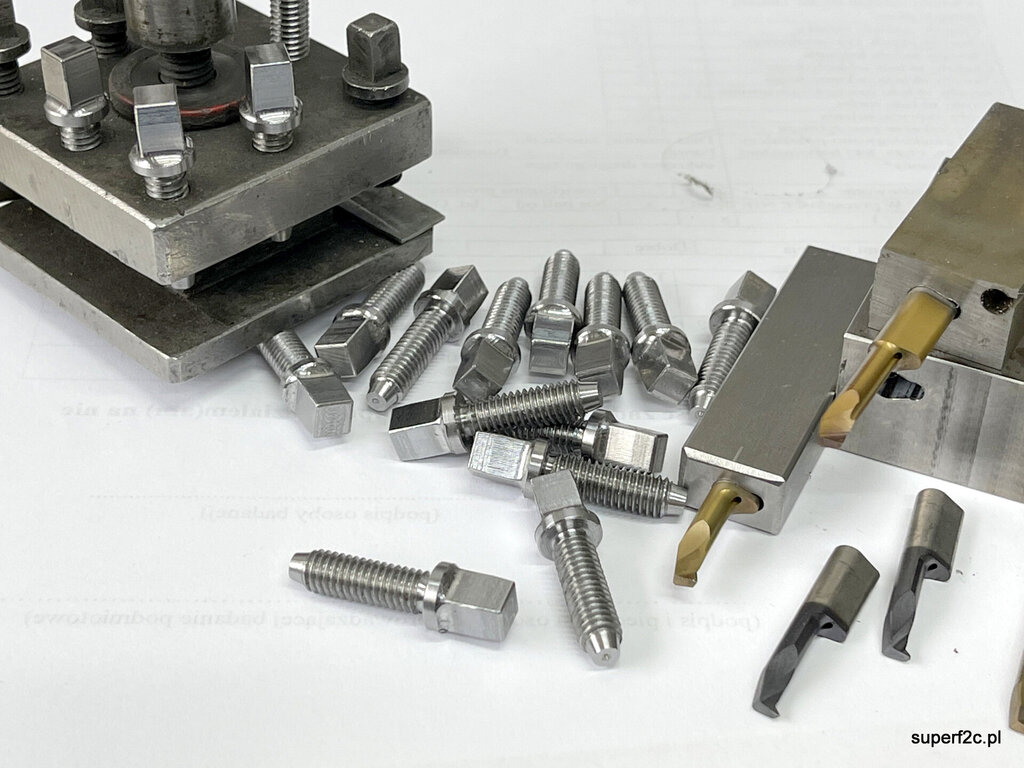

gwint M6 toczony. Oprawki do systemu Horn wykonane jak widać z odpadów po drutówce.

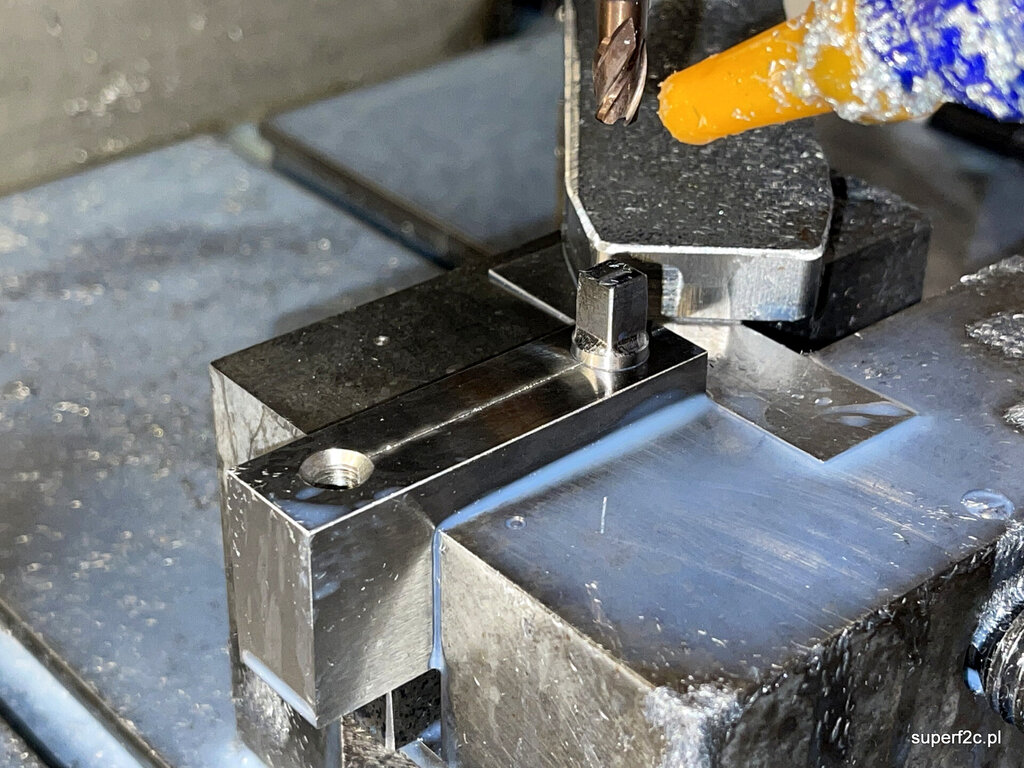

 w powtarzalny sposób mocowanie łba śruby. Jeden frez tu wystarczył na wykonanie kilkunastu kwadratów 6 mm. Dycha na minusie plus na górze dodatkowa zbieżność.



  • Lubię to 4
Odnośnik do komentarza
Udostępnij na innych stronach

Teraz już jestem pewien, że wybrałem zły zawód :lol: No, ale to zawsze kwestia dostępu do mentora/fachowca który poprowadzi młodego człowieka we właściwym kierunku.

Mieliśmy super faceta - starszego już instruktora, modelarza na modelarni w szkole przy jednostce wojskowej czerwonych beretów. Niestety po pierwszym roku mojego uczęszczania szkolną modelarnię zlikwidowano ?

Na szczęście mogę podziwiać pracę Mariusza i innych Kolegów parających się technologią pracy w metalach, drewnie i laminatach na poziomie sporo wyższym niż dobrego fachowca bo już artystycznym.

Odnośnik do komentarza
Udostępnij na innych stronach

25 minut temu, samolocik napisał:

Teraz już jestem pewien, że wybrałem zły zawód :lol:



Dokładnie mam takie same odczucia jak widzę taką robotę. Do tego potęgowane tym, że jeden z moich dziadków przed wojną miał zakład ślusarski i maszyn u niego trochę było. Tata też potrafił z nich korzystać.

Ale za to jedno moje marzenie wkrótce się zmaterializuje. :)
