Sterownik oświetlenia modeli latających RC

[andrewtomaszewski]

Witajcie,

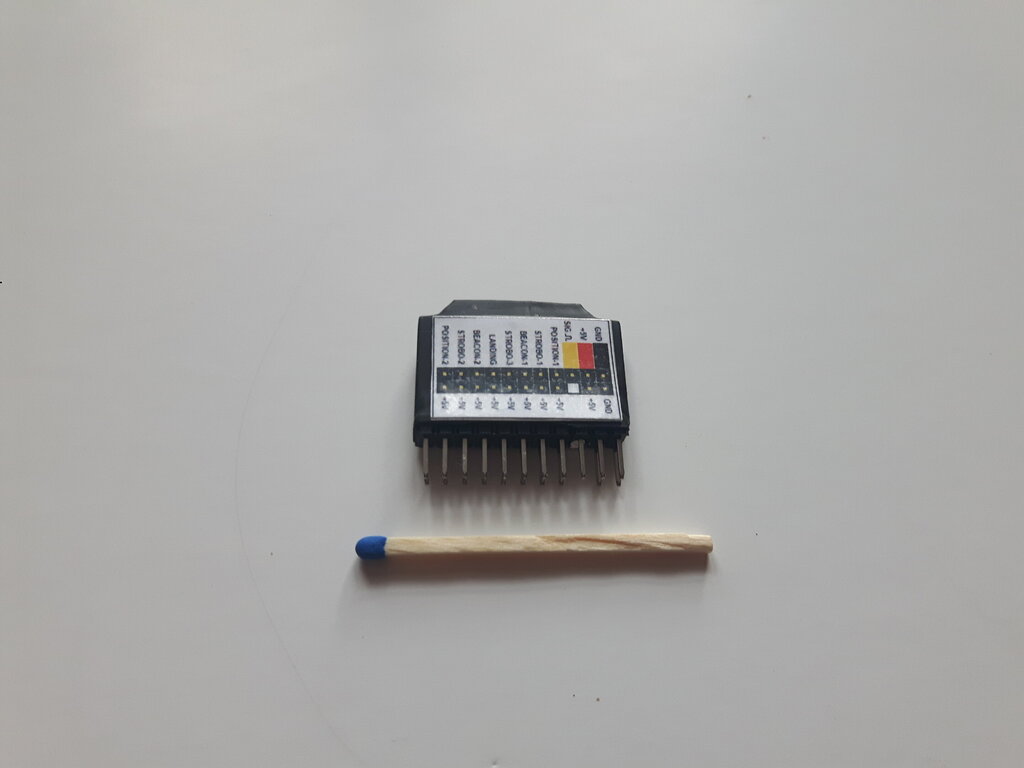

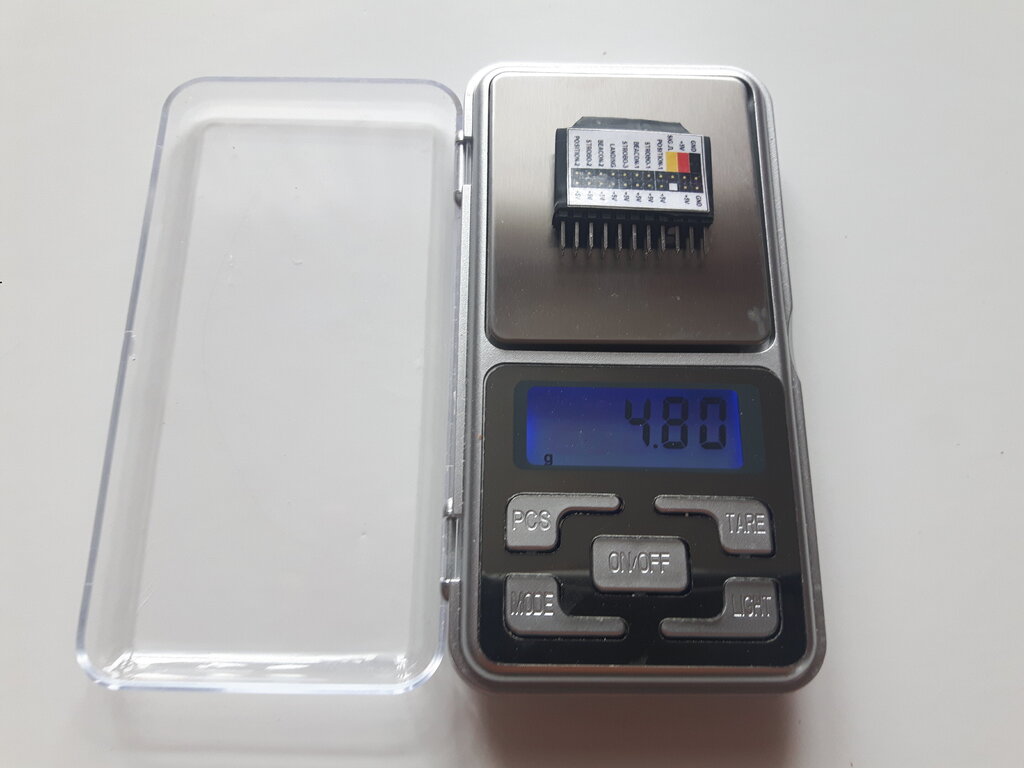

Chciałem się pochwalić swoją konstrukcją sterownika oświetlenia dla zdalnie sterowanych modeli latających. Jego charakterystyczną cechą jest (nieco nietypowe) sterowanie tylko jednym kanałem oraz małe rozmiary i masa.





Gorąco zachęcam do obejrzenia filmu na YouTube



Chętnie odpowiem na ewentualne pytania Pozdrawiam

[wojtek-a]

Mi sie podoba. Rzucisz schematem czy chcesz sprzedawac urzadzenie?

[magilla]

Fajne. Takie pytanko ile pradu wytrzyma taki uklad?

Ostatnio myślałem o podobnym układzie ale pracującym z mocniejszymi diodami COB 12V. Myślałeś o możliwości rozszerzenia swojego projektu?

[e-mir]

Podoba mnie się

Dla pełnej funkcjonalności brakuje mi możliwość wyboru przełącznika mono- lub bistabilnego, bo rozumiem że teraz na monostabilnym (jak np. w Taranisie) każdy "cyk" spowoduje przeskok o dwa kroki w sterowniku. Może jakaś zworka wyboru, oczywiście jeżeli został jakiś wolny pin.

Mateusz (magilla) zawsze możesz zrobić sobie zewnętrzny klucz zwiększający wydajność prądową.

[andrewtomaszewski]

6 godzin temu, magilla napisał:

Fajne. Takie pytanko ile pradu wytrzyma taki uklad?

Ostatnio myślałem o podobnym układzie ale pracującym z mocniejszymi diodami COB 12V. Myślałeś o możliwości rozszerzenia swojego projektu?

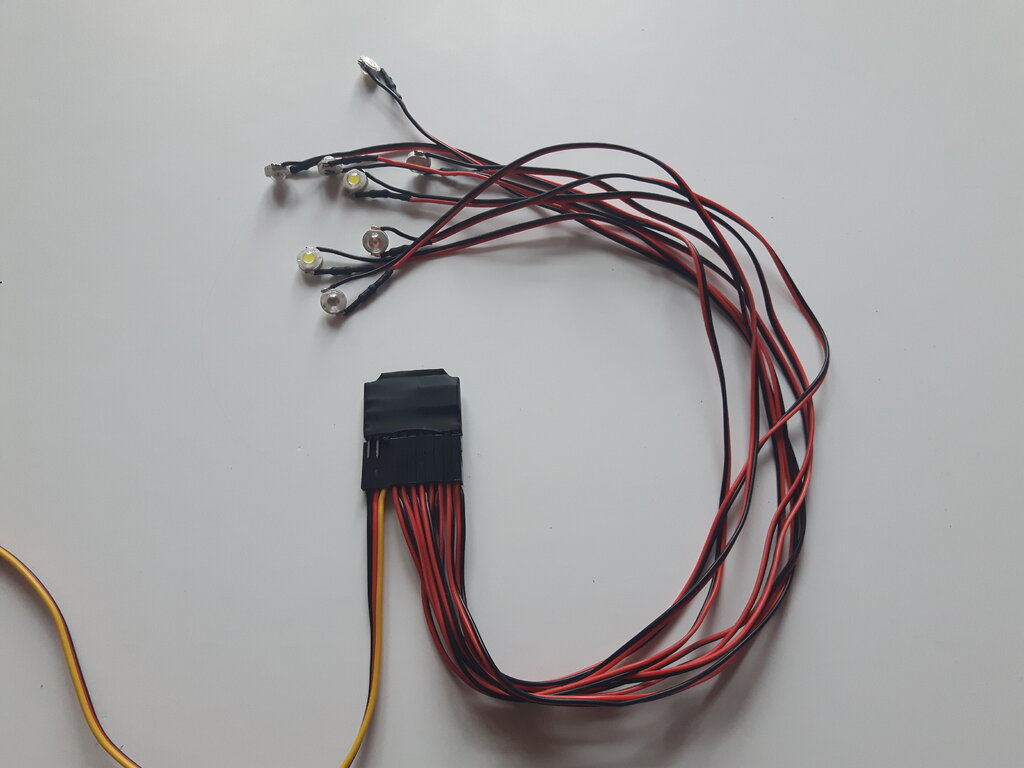

Układ wytrzymuje tyle prądu ile potrzeba do przedstawionego efektu Diody są o mocy 1W ale i tak prąd jest ustawiony tylko na 40mA dla każdej z nich. To wystarczy. Diody świecą mocno a co najważniejsze ich kąt świecenia 140 stopni pozwala zachować dobrą intensywność świecenia w szerokim zakresie kąta obserwacji. W tym projekcie założyłem zasilanie 5V z BECa zintegrowanego z ESC lub oddzielnego. Każde wyjście jest typu OC, na upartego można zasilać odbiorniki 12V (np. taśmy LED) ale wtedy "+" trzeba wziąć z oddzielnego źródła. Dzięki za zainteresowanie tematem

5 godzin temu, e-mir napisał:

Podoba mnie się

Dla pełnej funkcjonalności brakuje mi możliwość wyboru przełącznika mono- lub bistabilnego, bo rozumiem że teraz na monostabilnym (jak np. w Taranisie) każdy "cyk" spowoduje przeskok o dwa kroki w sterowniku. Może jakaś zworka wyboru, oczywiście jeżeli został jakiś wolny pin.

Mateusz (magilla) zawsze możesz zrobić sobie zewnętrzny klucz zwiększający wydajność prądową.

Dzięki pomysł wyboru typu przełącznika OK, do przemyślenia. Dzięki za sugestię. Tak, w przypadku przełącznika (ON)-OFF (mono) każdy cyk to dwa kroki dalej. Wydawało mi się że przełącznik bistabilny jest najbardziej popularny a ewentualny mono to dodatek do tego bistabilnego. Tak, jak najbardziej można zwiększyć wydajność prądową. Prezentowany układ ma 0,5A na kanał max, dla tego projektu to i tak za dużo. Przez LEDy płynie po 40mA a i tak świecą bardzo mocno. Nie ma sensu tego zwiększać i robić z modelu latającej kuli dyskotekowej



Pozdrawiam

22 godziny temu, wojtek-a napisał:

Mi sie podoba. Rzucisz schematem czy chcesz sprzedawac urzadzenie?

Preferuję dostawę gotowego produktu Pozdrawiam

[Marek_Spy]

Temat ciekawy. Proponuje rozdzielić napięcia 5V i zasilania oświetlenia albo dać wewnętrzny stabilizator do zadania procesora. Da to swobodę doboru diody. Czy oprogramowanie jest sztywne czy jest możliwość modyfikacji ? Niestety w praktyce wiem że ilość światła emitowanego światła jest trochę za mała tak że światła widać późnym wieczorem.

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[andrewtomaszewski]

Dziękuję za zainteresowanie.

Co według Pana oznacza swoboda doboru diod LED i w jaki sposób uwarunkowana jest rozdzieleniem zasilania?

10 godzin temu, Marek_Spy napisał:

Niestety w praktyce wiem że ilość światła emitowanego światła jest trochę za mała tak że światła widać późnym wieczorem.

Czy doświadczył Pan tego również w przypadku diod LED większej mocy, tzn. >=1W i kącie emisji 140 stopni?

Pozdrawiam

[Marek_Spy]

Tak a rozdzielenie zasilania pozwoli zasilać wprost z pakietu

Wysłane z mojego CPH2021 przy użyciu Tapatalka

[andrewtomaszewski]

Witam,



Powstała wersja 2 sterownika, która od poprzedniego różni się wyłącznie sposobem sterowania z aparatury. Szczegóły na poniższym filmiku. Zachęcam do obejrzenia. Pozdrawiam!





[Jerzy_R]

No w stosunku do v1 to krok w dobrym kierunku (co by nie używać terminu <dobra zmiana> ? ). Od początku to sterowanie tak powinno wyglądać.

Czy sekwencje "mrygania" są na sztywno wpisane, czy też można je zaprogramować wg. własnego "widzimisia"?



[andrewtomaszewski]

Sekwencje błysków są wpisane na sztywno. Można je modyfikować wyłącznie poprzez zmiany w kodzie źródłowym dla uC. Pozdrawiam.

[andrewtomaszewski]

Witam,



Mała aktualizacja. Poprzednio napisałem, że sekwencje błysków są zaimplementowane "na sztywno" w sterowniku, jednakże można je zmienić poprzez zmianę sposobu podłączenia diod LED do wyjść sterownika. Dla porządku pozmieniałem opisy wyjść sterownika. Poniższy film przedstawie różne efekty jakie uzyskałem.

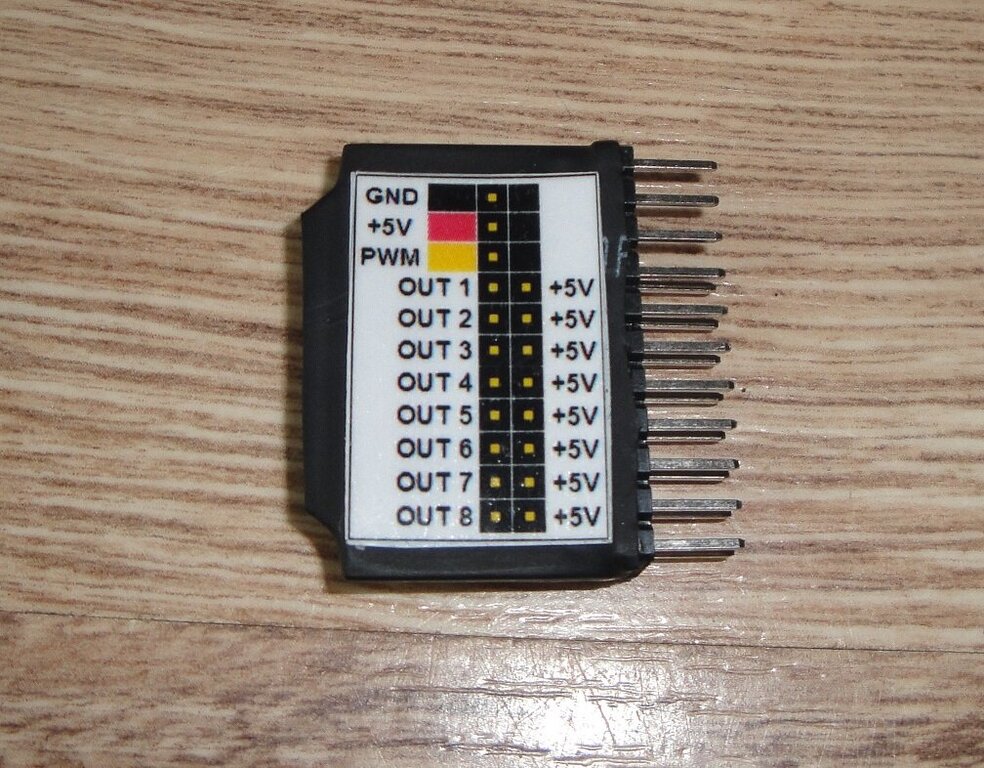

Opisy wyjść są teraz następujące

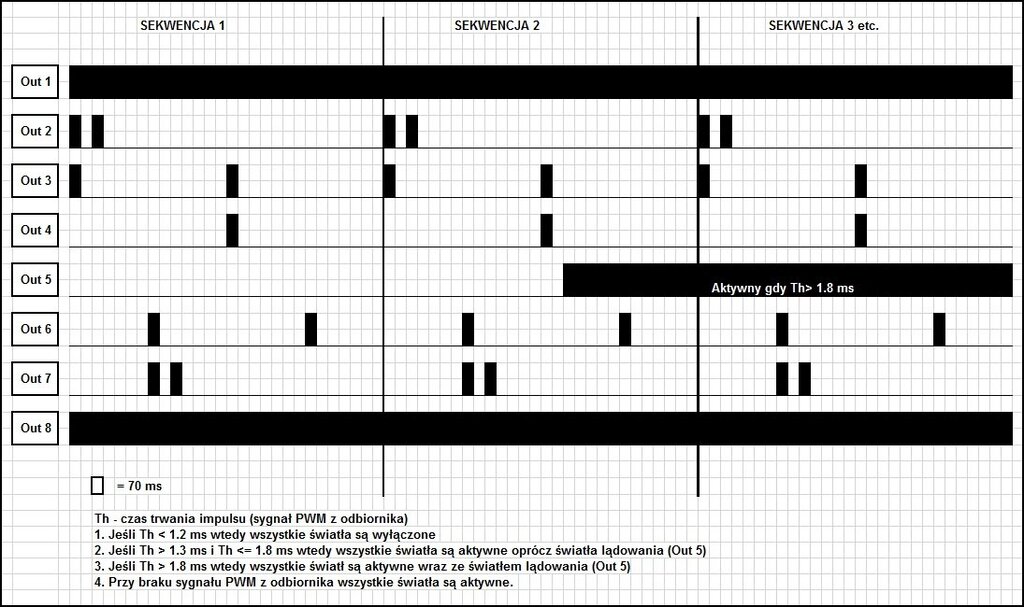

Poniżej przedstawiam trendy sygnałów na poszczególnych wyjściach sterownika.





Pozdrawiam!
