Klasyka WILGA 35 1300mm

[Janekm]

Stearman,

Serce mi szybciej zabiło kiedy zobaczyłem nowy wpis Twoim wątku na forum.

Szkoda, że uszkodziłeś Draco, jednak bardzo się cieszę, że traktujesz to jako przystanek w przygodzie z tym modelem.

Co do przyczyn, to fachowcem nie jestem, ale może Ktoś doświadczony mógłby oglądając film/relację, podpowiedzieć czy w takim przypadku to tylko kwestia wyważenia, czy może przyczyn poszukać w kącie zaklinowania skrzydła/statecznika poziomego? Z tego co pamiętam, zastosowałeś dość ciekawy profil i może dokładne wyznaczenie jego cięciwy mogło być problemem. Nie chcę się wymądrzać, tylko podpowiadam kierunek analizy, fachowcy pewno od razu powiedzą czy warto brać to pod uwagę.

Powodzenia w odbudowie (szybkiej mam nadzieję)



p.s.

Twoja reakcja po oblocie przypomniała sytuację kiedy Mike Patey rozbił swojego Draco.





[Stearman]

1 hour ago, young said:

Może zaplanuj lot przed startem, tzn jak masz lecieć, i zaplanuj lądowanie



Pewnie tego nie widać na filmie, ale te wszystkie "akrobacje" nie były zamierzone, to było ratowanie przed upadkiem ?

W planach był spokojny lot w pętli po okręgu, niestety nie potrafiłem opanować modelu na tyle by leciał prosto i wg planu.

Ponieważ "nie reagował" na stery i wszystko robił z dużym opóźnieniem to lot wyglądał jak na rodeo i tak też się czułem.

O dziwo jedyne lądowanie jakie wykonał było bardzo łatwe i stabilne, choć bez klap i z dużą prędkością.... dziwne... ?



[Andrzej Klos]





3 godziny temu, Stearman napisał:



Marku, to słuszna uwaga. Nie mam na tyle doświadczenia by rozstrzygnąć jednoznacznie o przyczynie porażki, tak więc postaram się odbudować Wilgę w pierwotnej konfiguracji z nowym środkiem ciężkości.

Myślę, że to dobra droga by nauczyć się czegoś więcej i może odnaleźć właściwą przyczynę.

Dzięki ?



Jakie bylo polozenie SC i obciazenie skrzydla?

[Stearman]

SC 55mm od krawędzi natarcia...



Obciążenie skrzydeł duże bo 90g/dm^2 przy masie 2300g.



Może jednak ta cegła nie może latać



[m2z]

przy założeniu ,że model był wykonany prosto bez żadnych zwichrzeń , przy tym położeniu środka ciężkości (dla mnie nawet zbyt przednim) i dużym obciążeniu powierzchni(wymaganej dużej prędkości lotu)proponuję znaczne zmniejszenie kąta zaklinowania skrzydła. Istotna tu jest Twoja uwaga,że wilga zachowywała się poprawnie podczas podejścia do lądowania czyli w locie ze znaczną prędkością (opadanie)  na małym kącie natarcia.

Marek

[model]

Obciążenie powierzchni nośnej masz jak w warbirdzie, ale powiadają że latanie zaczyna się od 100g/dm2 ? czyli trzeba prędkości kolega wyżej dobrze napisał.

Możesz zmniejszyć kąt natarcia skrzydła na +1stopień ?

[jarek_aviatik]

Gratulują modelu, i przykro mi, że się rozbił.



Ktoś napisał, że model ma ciężki ogon.

Jeśli położenie SC było w odpowiednim zakresie zapasu stateczności podłużnej (Static Margin) - w cgeCalc można to wyznaczyć, to model ma problem z czym innym niż położenie SC. Do oblotu przyjmować Static Margin 15%.



Patrząc na filmiki, a zwłaszcza na pierwszy, to problem jest w kątach zaklinowania.

Skrzydło ma sloty, co nie zostało pewnie uwzględnione do obliczeń kątów zaklinowania, a tak naprawdę do kątów wzajemnego sklinowania skrzydła i statecznika poziomego.

Ja poszedłbym za radą @model - zmniejszył kąt natarcia skrzydła, lub jeśli możliwe zrobił regulowane zaklinowanie statecznika poziomego i regulował zaklinowanie statecznika, w tym przypadku trzeba pochylić nos, czyli zwiększyć kąt natarcia statecznika poziomego.

No i trzymanie prędkości. Trzeba wiedzieć jaka to prędkość. Można wyliczyć.



L = 0,5 *1,225*CL*S*V^2

L - siła nośna = Q:  ciężarowi modelu = 2,3 * 9,81 (* 10 dla uproszczenia) = 23 N

S - powierzchnia nośna z rysunku = 0,254 m2

1,225 kg/m3 - gęstość pow.

CL - współczynnik siły nośnej skrzydło ze slotami można przyjąć 0,7 - to jest jedyna wielkość, którą trzeba dobrze oszacować jeśli nie możesz wyliczyć, lub wyznaczyć.



V = (23 / 0,5*1,225 * 0,254 * 0,7)^0,5 = 15 m/s = 54 km/h



Pytanie, bo nie mogę znaleźć w wątku - jakie masz kąty zaklinowania: skrzydła i statecznika poziomego?





[Stearman]

21 minutes ago, jarek_aviatik said:



Pytanie, bo nie mogę znaleźć w wątku - jakie masz kąty zaklinowania: skrzydła i statecznika poziomego?







Kąty zaklinowania to:

Skrzydło +2 stopnie

Statecznik poziomy 0 stopni.



Łatwiej mi zrobić podkładkę pod skrzydło i zaklinować je pod mniejszym kątem bo statecznik mam wklejony na stałe.

Mogę też po prostu zmodyfikować  ogon przeciąć belkę i skleić tak by statecznik miał kąt ujemny.. Nie będzie pięknie ale to prototyp ?

[jarek_aviatik]

1 godzinę temu, Stearman napisał:



Kąty zaklinowania to:

Skrzydło +2 stopnie

Statecznik poziomy 0 stopni.



Łatwiej mi zrobić podkładkę pod skrzydło i zaklinować je pod mniejszym kątem bo statecznik mam wklejony na stałe.

Mogę też po prostu zmodyfikować  ogon przeciąć belkę i skleić tak by statecznik miał kąt ujemny.. Nie będzie pięknie ale to prototyp ?



Mogę spróbować Ci oszacować co zrobić, ale to będzie baardzo zgrubny szacunek.

Potrzebuję rysunek profilu skrzydła wraz ze slotem.

Rzut z boku, aby była odległość pionowa krawędzi natarcia skrzydła od krawędzi natarcia statecznika poziomego.



[Stearman]

9 minutes ago, jarek_aviatik said:

Mogę spróbować Ci oszacować co zrobić, ale to będzie baardzo zgrubny szacunek.



Dzięki, nie wiem czy warto wkładać tyle trudu . Na pewno zrobię jakieś podkładki przed następnym oblotem by kąt zaklinowania skrzydła zniwelować do 0 stopni.

Postaram się przygotować taki rysunek z boku, jesli znajdziesz chwilę to może coś to wniesie.

Zawsze mi się wydawało że nawet cegła poleci, a na YT pełno modeli zrobionych z byle czego, kartonu i latają...????

52 minutes ago, jarek_aviatik said:

Potrzebuję rysunek profilu skrzydła wraz ze slotem.

Rzut z boku, aby była odległość pionowa krawędzi natarcia skrzydła od krawędzi natarcia statecznika poziomego.



Bardziej potrzebujesz do obliczeń dokładnego kształtu profilu czy odległości profilu skrzydła od statecznika?

[jarek_aviatik]

Godzinę temu, Stearman napisał:



Dzięki, nie wiem czy warto wkładać tyle trudu . Na pewno zrobię jakieś podkładki przed następnym oblotem by kąt zaklinowania skrzydła zniwelować do 0 stopni.

Postaram się przygotować taki rysunek z boku, jesli znajdziesz chwilę to może coś to wniesie.

Zawsze mi się wydawało że nawet cegła poleci, a na YT pełno modeli zrobionych z byle czego, kartonu i latają...????



Ponoć drzwi od ... też latają.

Nie porównuj swojego modelu do innch zrobionych z byle czego.

Pokusiłeś się o pewne założenia:

- skrzydło ze slotem,

- konkretny profil skrzydła,

- kąty zaklinowania +2/0

masz konsekwencje założeń

Ten model jest ciężki, jak na swoje wymiary, ale to nie cegła.



Godzinę temu, Stearman napisał:



Bardziej potrzebujesz do obliczeń dokładnego kształtu profilu czy odległości profilu skrzydła od statecznika?



Jeśli wpisałeś slot w jaki konkretny profil, to potrzebuję info jaki to profil. Jeśli nie, to rysunek profilu po cięciwie.

Ale się nie narzucam.

[Stearman]

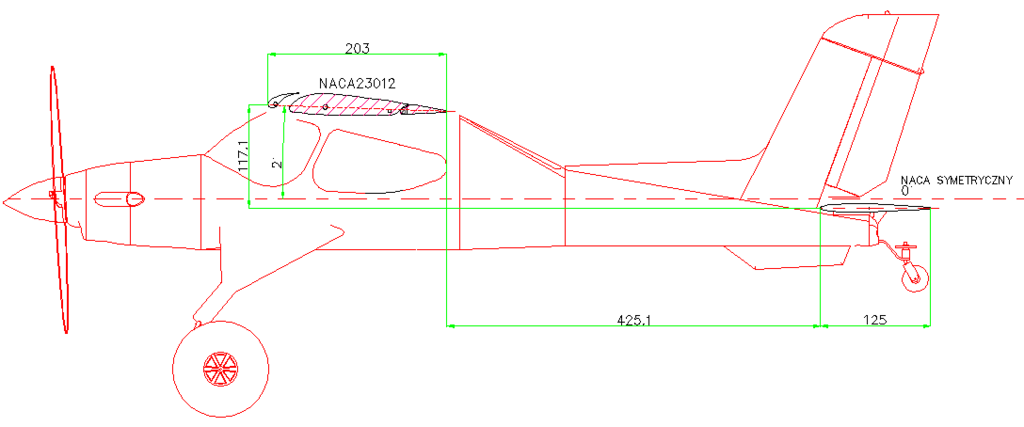

Wyjściowa konfiguracja:



[japim]

W dniu 20.05.2022 o 10:12, japim napisał:

10 stopni to o 9 za duzo



Chyba pisałem o tym pół roku temu...

[RobRoy]

Teoretycznie to tylko 2 stopnie, a praktycznie ... ? Czy było sprawdzone ?... Czy sloty są osadzone dokładnie tak jak na rysunku ? Nawet trudno mi sobie wyobrazić jak to sprawdzić.

[Stearman]

7 minutes ago, RobRoy said:

Teoretycznie to tylko 2 stopnie, a praktycznie ... ? Czy było sprawdzone ?... Czy sloty są osadzone dokładnie tak jak na rysunku ? Nawet trudno mi sobie wyobrazić jak to sprawdzić.



Wszystko jest obsadzone prawidłowo, bo wszystkie wiązania są drukowane w 3D, a to wystarczającą dokładność. Odwzorowanie profilu, położenie slotów... też.

Wiadomo, że zawsze można coś źle wkleić, ale co do zasady powinno być jak w projekcie.

1 stopień na cięcie 203mm to już sporo i do wychwycenia.





[Stearman]

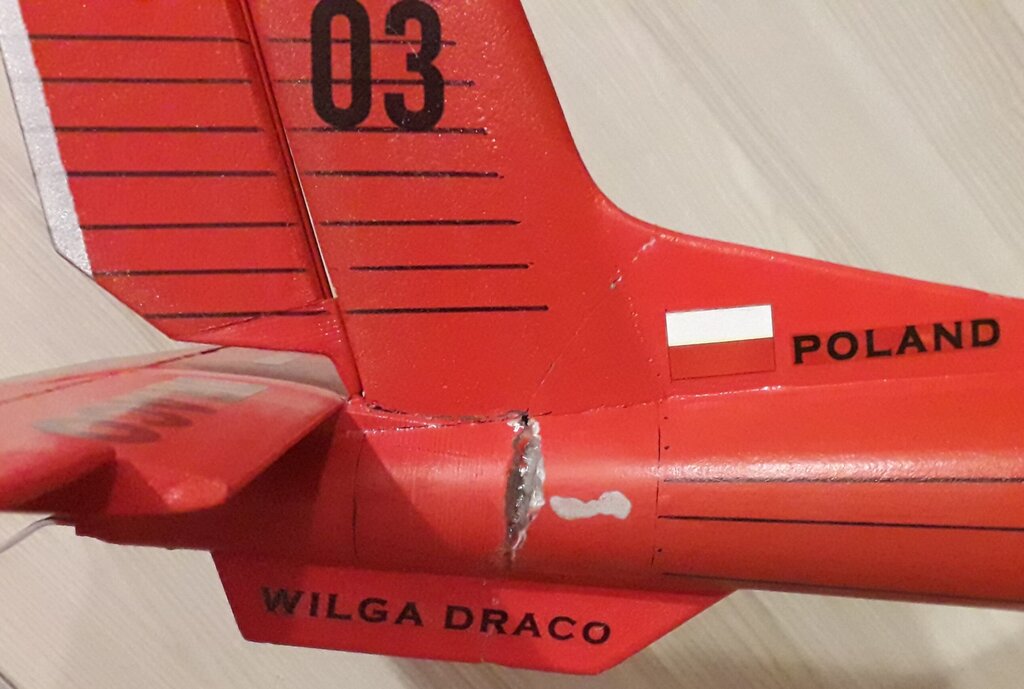

Naprawa Wilgi.

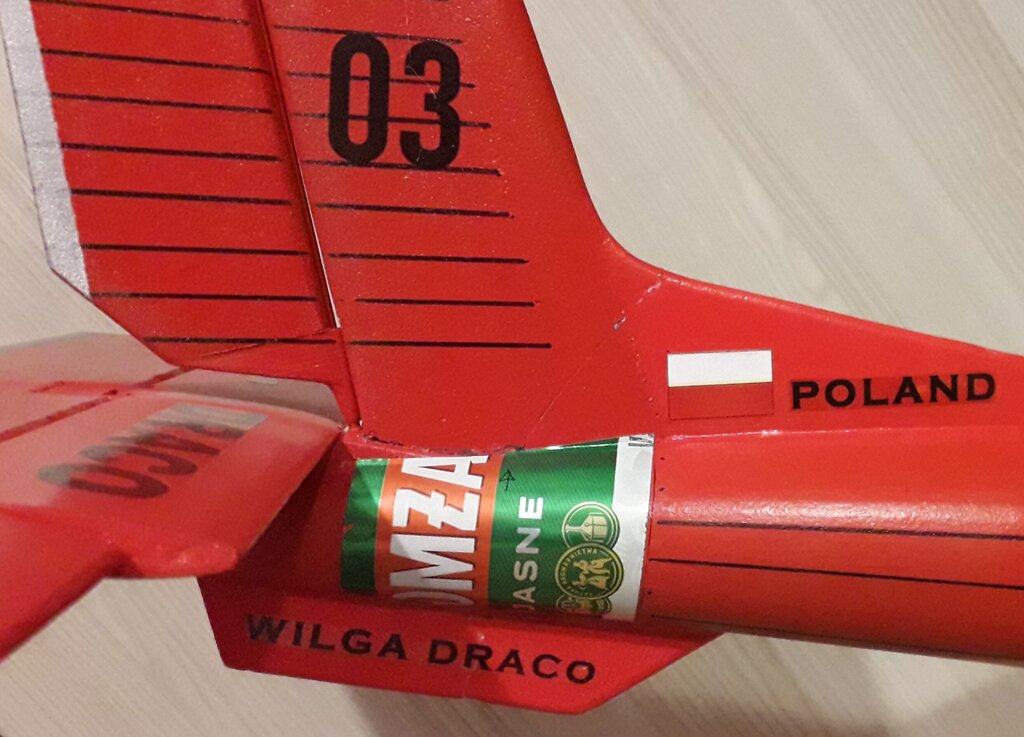

Oderwany calkowicie ogon... i browar w służbie lotnictwa ?? Muszę częściej wykorzystywać ten patent, w końcu będzie wymówka dla zwiększonego spożycia ?????

Cieniutka blaszka (wstępnie uformowana przez zakłady browarnicze) po obu stronach i UHU por.... trzyma lepiej jak oryginał ??? aż żal zamalować na czerwono ?





[jarek_aviatik]

Jeszcze kilka pytań:

- dlaczego akurat profil NACA 23012??

- jaki skłon silnika?

- skąd SC w położeniu 55 mm od krawędzi natarcia?

[model]

W dniu 2.11.2022 o 00:16, Stearman napisał:

Naprawa Wilgi.

Oderwany calkowicie ogon... i browar w służbie lotnictwa ?? Muszę częściej wykorzystywać ten patent, w końcu będzie wymówka dla zwiększonego spożycia ?????

Cieniutka blaszka (wstępnie uformowana przez zakłady browarnicze) po obu stronach i UHU por.... trzyma lepiej jak oryginał ??? aż żal zamalować na czerwono ?





Proszę nie malować, zamalujesz po udanym oblocie ?

[Stearman]

34 minutes ago, jarek_aviatik said:

Jeszcze kilka pytań:

- dlaczego akurat profil NACA 23012??

- jaki skłon silnika?

- skąd SC w położeniu 55 mm od krawędzi natarcia?



• NACA 23012 bo taki profil znalazłem z wstępnie rozrysowanymi slotami i miał dobrą charakterystykę podobna do docelowego... wybór nie podparty szerszą teorią i obliczeniami.
• Skłon silnika 3 stopnie w dół i 2 stopnie w prawo.
• SC wyliczył mi kolega z programu ecalc

Podoba mi się wyliczenie jakie zrobiłeś co do prędkości minimalnej modelu w locie poziomym, prosto i przystępnie. Przypomniała mi się szkoła średnia

Skoro pytasz o skłon silnika rozumiem, że wektor ciągu ma znaczenie przy obliczeniach momentów sił i wyznaczeniu SC. Moje pytanie... czy lepiej zmnieniać kąt natarcia skrzydła czy statecznika poziomego? Mechanicznie łatwiej statecznika poziomego, bo relacja statecznik - skrzydło się zmieni, ale czy  będzie to zmiana wystarczająca w odniesieniu do wektora ciągu?



24 minutes ago, model said:

Proszę nie malować, zamalujesz po udanym oblocie ?



Właśnie się zastanawiam, czy nie wzmocnić konstrukcji oklejeniem papierem z odzysku z czasopism dla dorosłych pełnych lekkich i swawolnych myśli... może to wpłynie pozytywnie na masę.... na pewno wzbudzi zainteresowanie, niekłamany podziw i zazdrość kolegów na lotnisku.... ? ach... gdyby lotnictwo było takie proste ?

Zdecydowanie niewłaściwe naklejki zamówiłem dla tej Wilgi ??

[Tender79]

Grzechu zostawiłeś zaklinowanie skrzydła na 10 stopni?
