PZL-37 Łoś 1:6

[mecenas]

Cześć Tomku,

optował bym za srebrnym, przynajmniej tak były malowane 11-stki od środka. Gdzieś to czytałem na którymś forum, dws, pwm albo odkrywca, że samoloty z tego okresu były zabezpieczane (malowane) od wewnątrz srebrną farbą.

[Tomek]

Jedna strona prawie gotowa,zostało wymyślać jakąś dźwignie plus popychacze pod serwo, żeby nie wystawała na zewnątrz.

Teraz robi się druga strona, a potem szlifowanie lakierowanie i malowanie.

Znalazłem lakier akrylowy o kolorze białego aluminium, powinien idealnie pasować (chyba ).

Klapy w sumie 6 sztuk będą zasilać 4 serwa po 2 na stronę, jedno serwo klapę w skrzydle i jedno serwo klapę przy kadłubie.

Klapą środkowa jest połączona z klapą przy kadłubie.





[kesto]

Powoli zbliżam się do malowania klap i wnętrza skrzydła.

Pytanie tylko na jaki kolor???

Szary, może srebrzanka albo inny jakiś metalic ?

Miałem ten sam problem z RWD-22. Pomalowałem na srebrno.

[Tomek]

Wszystko zagruntowałem 3 krotnie nitrocejlonem i pomalowałem srebrną farbą w spraju.

Klapy wyszły nieźle , ale spody skrzydeł kiepsko.

O ile boki do których przyklejone będą zawiasy wyszły bardzo dobrze , to poszycie skrzydeł od środka wyszedł kiepsko, matowo i bez połysku.

Trzeba będzie te miejsca przeszlifować papierem 800-1000 i trysnąć to jeszcze raz . Tylko , że farba w spraju była ostatnia i muszę poczekać aż sprowadzą nową partię.

Sam kolor wyszedł ok, taki metaliczny metalik

Samo kładzenie sprajem też przyjemne , farba kryje jednolicie , bez zacieków i struktury kropel na powierzchni.

Ogólnie nie jest źle, ale jeszcze popracuje nad nimi trochę

A te klocki na klapach dopiero do zeszlifowania będą jak odwrócę model do normalnej pozycji i będą w kolorze skrzydła czyli okolice brązu.







[robertus]

Kurcze, wygląda jak prawdziwe.

Jak chcesz połysk to na to daj ze dwie warstwy Klaru.

[Tomek]

A co to za specyfik i gdzie go kupić ?

[Gość]

Być może chodzi o bezbarwny lakier samochodowy, finalna powłoka po lakierowaniu nadwozia kolorem-bazą. Jeżeli tak to sprawdź czy bezbarwny nie powoduje rozpuszczenia srebrzanki.

[Gość]

Lakier bezbarwny



http://www.fine-art.com.pl/lakier-bezbarwny-klar-2k.html

[Tomek]

Zabrałem się za lotki.

Niestety rysunek Stana jest nieprawdziwy.

Zrobiłem na szybko symulację w komputerze i tak ustawiony zawias oraz kształt lotki powoduje, że lotka nie wychyla się tak jak na zdjęciach.

Problem w tym , że na zdjęciach krawędź natarcia lotki przy wychyleniu lotki w górę , wystaje poniżej spodu skrzydła.

A symulacja wyraźnie pokazuje ,że tak nie jest.

Także na zdjęciach widać,że dolna krawędź natarcia lotki jest zaokrąglona, a na planach od Stana jest to niemal ostre połączenie.

Siedząc w modelarni rozrysowałem i wyciąłem z papieru kilka kształtów natarcia lotki i stosując analogowego CAd-a jak kolega Kesto, doszedłem metodą prób i błędów

odpowiedni kształt lotki , tak aby wychylenia były prawidłowe oraz obrys lotki odpowiednio, jak na zdjęciach, wyglądał podczas wychyłów czy to w górę czy w dół.

[skippi66]

Jak Łoś oderwie się wreszcie od ziemi, trzeba będzie ogłosić co najmniej trzydniowe forumowe święto.

Niecierpliwie  czekam kiedy go wreszcie odwrócisz.

[Tomek]

Odwrócić , kołami do dołu?

Mogę to zrobić w każdej chwili, chyba nawet teraz w modelarni leży w normalnej pozycji.

[Tomek]

Zapomniałem zamknąć okno w modelarni

Przypomniałeś mi o tym pisząc o odwróconym Łosiu.

Zabrałem psa na spacer i zamknąłem okno.

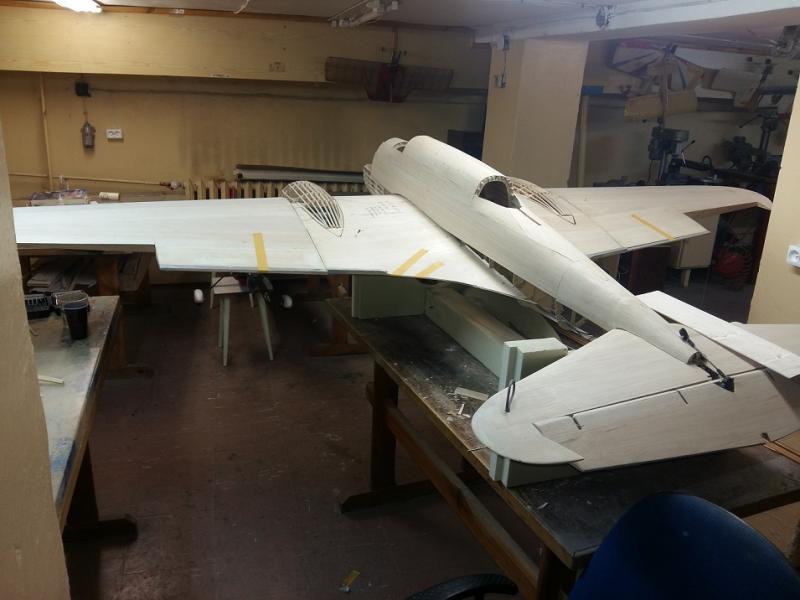

Przy okazji specjalnie dla Ciebie Michał zdjęcie Łosia w jakim stanie znajduje się aktualnie:



[stan_m]

Zabrałem się za lotki.

Niestety rysunek Stana jest nieprawdziwy.

Zrobiłem na szybko symulację w komputerze i tak ustawiony zawias oraz kształt lotki powoduje, że lotka nie wychyla się tak jak na zdjęciach.

Problem w tym , że na zdjęciach krawędź natarcia lotki przy wychyleniu lotki w górę , wystaje poniżej spodu skrzydła.

A symulacja wyraźnie pokazuje ,że tak nie jest.

Także na zdjęciach widać,że dolna krawędź natarcia lotki jest zaokrąglona, a na planach od Stana jest to niemal ostre połączenie.

Siedząc w modelarni rozrysowałem i wyciąłem z papieru kilka kształtów natarcia lotki i stosując analogowego CAd-a jak kolega Kesto, doszedłem metodą prób i błędów

odpowiedni kształt lotki , tak aby wychylenia były prawidłowe oraz obrys lotki odpowiednio, jak na zdjęciach, wyglądał podczas wychyłów czy to w górę czy w dół.

O nie, Pan Inżynier Kubicki się nie pomylił i narysował poprawnie.

Załączony rysunek przedstawia ZAWIESZENIE lotek i jest PRZEKROJEM w płaszczyźnie zawiasy...czyli nie przedstawia krawędzi natarcia lotki lecz jedynie zawiasę (sposób mocowania w "wycięciu" krawędzi natarcia lotki - rejon "A" na zamieszczonym zdjęciu). Szkic kształtu krawędzi natarcia lotki (bardzo przybliżony) jest zawarty w Instrukcji Obsługi Samolotu Łoś 1938 Cz.1 http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/1104 . A więc wszystko się zgadza.

Załączam materiały.

Łoś-skrzydło-Kubicki.pdf

Łoś-szkic lotki.doc

[Tomek]

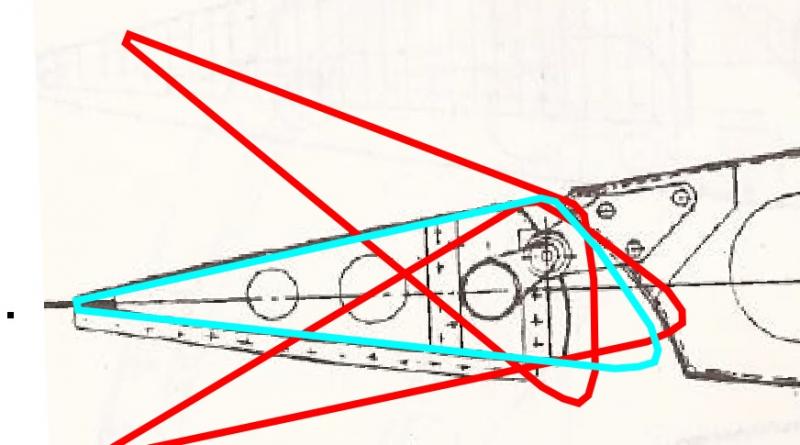

No to nadal się nie zgadza, Zobacz gdzie jest oś obrotu na obu rysunkach, w zupełnie innych miejscach.

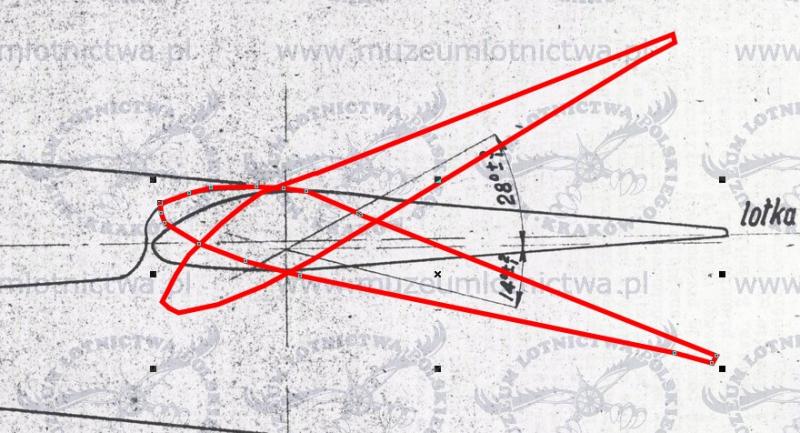

Zrobiłem symulację obracania lotki dla obu rysunków i dla pierwszego będącego przekrojem zawiasu wychodzi źle ,a dla drugiego ,notabene pokrywającego się z tym do czego doszedłem manualnie w modelarni, jest ok.

Symulacje robiłem w Corelu bo tam oś obrotu można przestawić w ułamku sekundy i obracać szkicem jak się che.

Robiąc symulacje ręcznie wyszło mi identycznie, jak na pierwszym rysunku, na drugim widać,że żeby lotka pracowała,musiała by się wbijać w konstrukcję skrzydła,a na dodatek za mało wystaje natarcie lotki za obrys skrzydła kiedy jest podniesiona do góry (na pierwszym rys . wystaje ile trzeba patrząc po zdjęciach(





[skippi66]

Zapomniałem zamknąć okno w modelarni

Przypomniałeś mi o tym pisząc o odwróconym Łosiu.

Zabrałem psa na spacer i zamknąłem okno.

Przy okazji specjalnie dla Ciebie Michał zdjęcie Łosia w jakim stanie znajduje się aktualnie:




Teraz go widać. Rewelacja!

Według mojej skromnej i niemiarodajnej opinii, znakomita konstrukcja. Taka akuratna i nie przewalona miliardem elementów. Nie wiem jak to lepiej określić.

[stan_m]

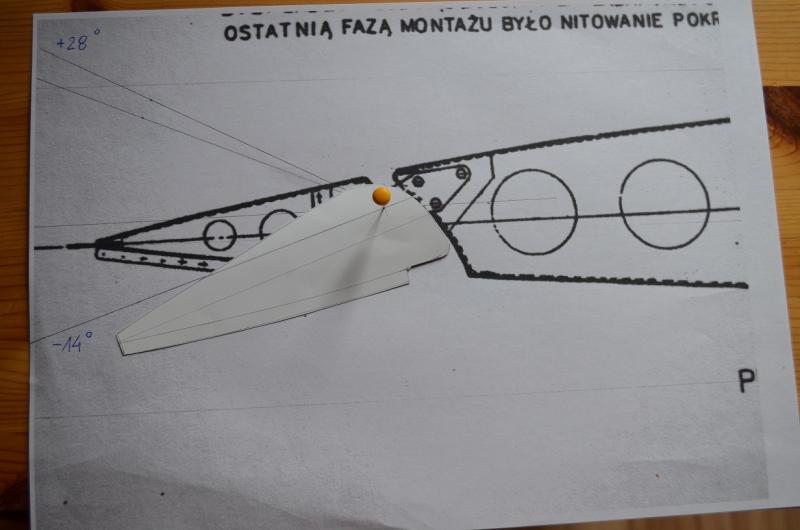

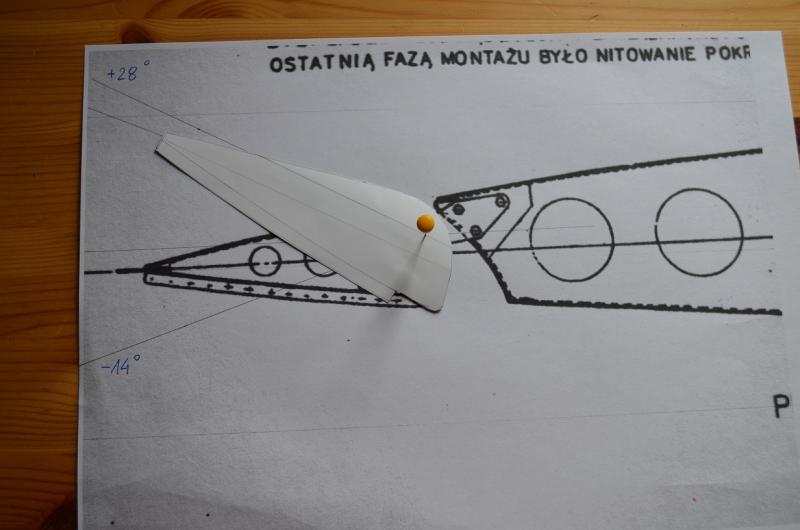

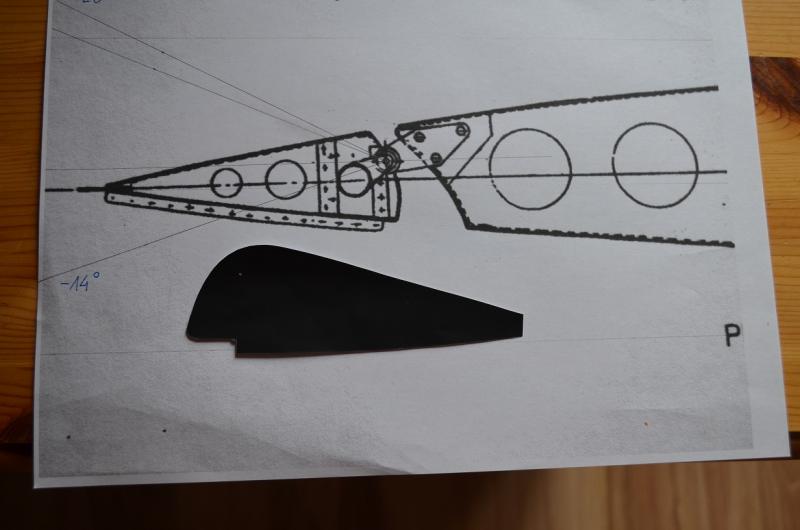

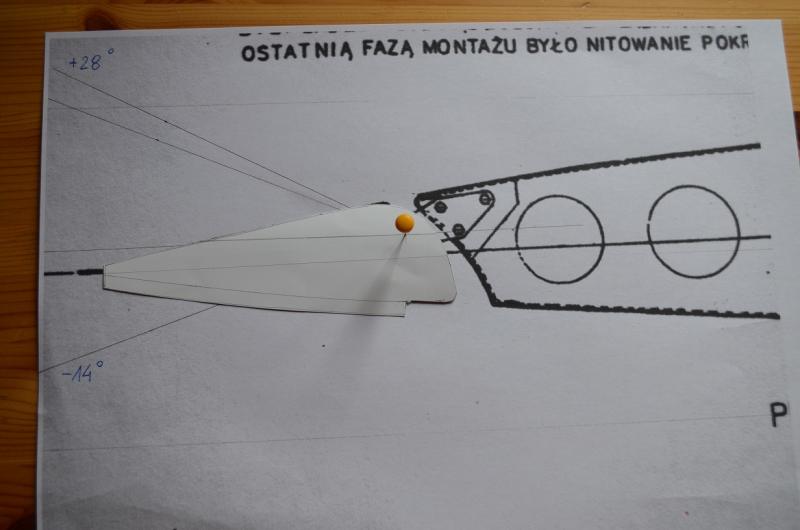

I ja zastosowałem analogowy CAD w wersji Turbo Manual i uważam,że jednak rysunki Pana Inżyniera Kubickiego są zgodne z oryginalną konstrukcją lotek samolotu PZL-37 Łoś :

1. Trzeba pamiętać, że była to tzw. lotka szczelinowa a więc kształt natarcia tej lotki powinien dać w rezultacie "efekt szczeliny" (regulowanej poprzez kąt wychylenia lotki).

2. Szkic lotki zamieszczony w Instrukcji obsługi daleko odbiega od kształtów widocznych chociażby na zdjęciach i dlatego moim zdaniem należy z tego obrazka przyjąć tylko zakres kątów wychylenia a szkic lotki WYŁĄCZNIE jako orientacyjny

3. Oś obrotu lotki był jednak bliżej górnej powierzchni płata co obrazują fotografie a zwłaszcza ta z urwaną lotką ( widoczna część zawiasy)

4. Krawędź natarcia lotki wystawała bardzo nieznacznie przy wychyleniu lotki w górę co jest widoczne na fotografii (w porównaniu do obrysu płata w miejscu gdzie kończy się lotka a zaczynają klapy)

Fotografie

[Tomek]

Stan , żeby było wszystko jasne ,to bardzo cenię sobie Twoją pomoc przy budowie Łosia.

Więc moje przekomarzania nie wynikają z niczego innego jak tylko z chęci odkrycia jak było naprawdę.

Teraz właśnie powiem co mi się nie podoba w Twojej symulacji.

Na drugim zdjęciu widać wyraźnie dwie sprawy.

Po pierwsze, że krawędź natarcia mocno wystaje poza obrys skrzydła,a u Ciebie niemal wcale.

Po drugie,czego nie widać na tym zdjęciu u Ciebie, a na identycznym moim,bo jest w dużo lepszej jakości ,to ,że krawędź jest mocno zaokrąglona,a nie tylko sfazowana.

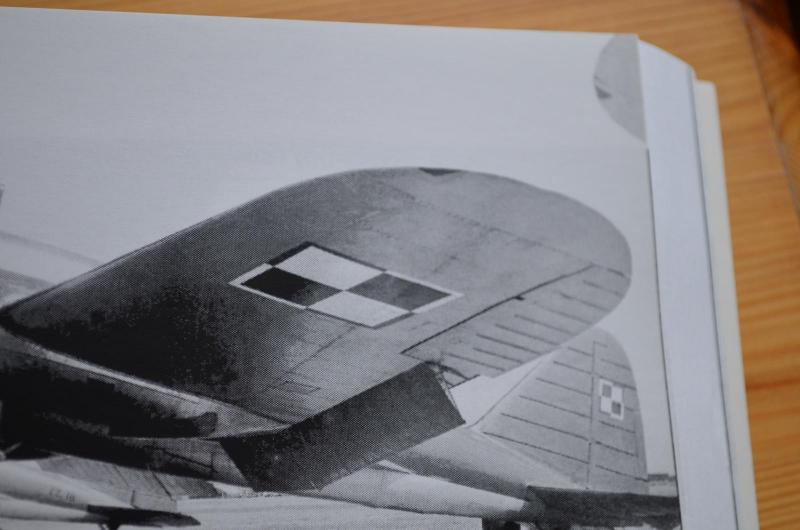

Przyjdę z modelarni wieczorem i wrzucę fotkę z książki.

[Tomek]

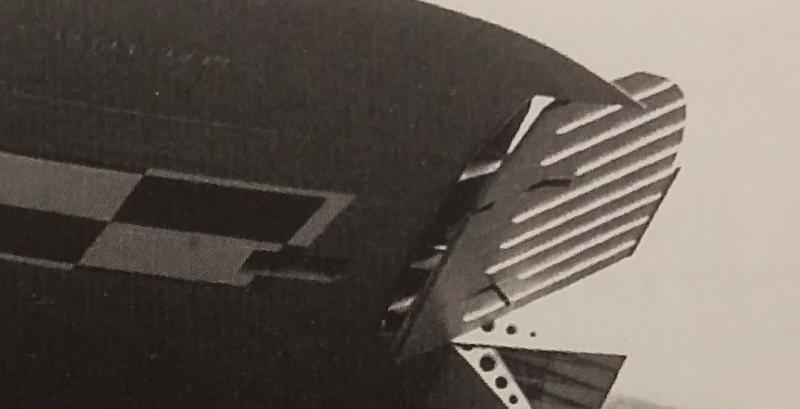

Zrobiłem maksymalne zbliżenie zdjęcia jakie udało mi się ostro zrobić.

Widać wyraźnie jak dużo wystaje u dołu lotka poza obrys skrzydła.

Po drugie nie widzę nigdzie spływu skrzydła przed lotką w kształcie łuku jak na rysunku Twoim Stan.

Z tego co ja widzę to jest tempo ucięte plus górne poszycie przedłużone za te odcięcie.

Wygląda na kwadrat z daszkiem.

Jedno się zgadza , część zawiasu zamontowanego w skrzydle wychodzi tak jak na Twoim rysunku.



Idąc tym tropem zrobiłem zawiasy w swoich lotkach , na razie te od strony kadłuba.

Skalibrowałem to tak , żeby podniesienie lotki dawało efekt ja na zdjęciu.

Zaś opuszczenie jak na Twoich zdjęciach Stan.

Wychył do dołu mam większy niż w oryginale, tak na wszelki wypadek, gdyby model kiepsko reagował na wychyły podane w oryginale.

Zawias robię z dwóch sklejonych płytek laminatowych 2mm każda.

W lotce wklejone też dwie laminatowe płytki.

Przez to przewleczony drut stalowy 2,5mm.

Trochę gruby ale przynajmniej na długo posłuży.





[stan_m]

Piękne zdjęcie...Fajnie Tomku czegoś nowego się dowiedzieć...Zaznaczam, że moje wywody ZAWSZE mają charakter jak mogło być a nie jak na pewno było. Tak jak Tobie zależy mi na maksymalnym ustaleniu stanu faktycznego polskich konstrukcji lotniczych:

1. Rzeczone zdjęcie (Twoje i moje) przedstawia samolot PZL-37B "Łoś II" z ostatniej serii produkcyjnej z Okęcia, który wraz z czterema innymi był złomowany na polecenie Niemców. (Tak się składa, że wśród polskich mechaników, którzy demontowali te samoloty był mój daleki krewny więc znam tę niesamowitą i wręcz niezwykłą opowieść z pierwszej ręki...). Jednak "Łoś II" to już zupełnie nie taki sam samolot jak PZL-37B Łoś (wprowadzono prawie 4000 poprawek i modyfikacji -sic!!!)

2. Nie mniej jednak oś obrotu lotki jest bliżej górnej powierzchni płata (tak jak narysował P. Inż. Kubicki). Kąt wychylenia lotki w płaszczyźnie fotografii wynosi 30 stopni czyli w rzeczywistości dużo więcej (po obrocie do płaszczyzny prostopadłej) co oznacza,że przekroczony został max. kąt wychylenia lotek +28 stopni czyli dlatego tak dużo wystaje noska lotki poza obrys profilu. Oczywiście przyznaję, że spływ płata w okolicy natarcia lotki jest zupełnie inny niż na rysunku Kubickiego...



No cóż, idealną sytuacja byłaby ta, gdyby można było skupić się na konkretnym egzemplarzu. Wiem, że to raczej niemożliwe więc dlatego mogą wyniknąć kwestie dyskusyjne zwłaszcza w konfrontacji z materiałem fotograficznym.

[Tomek]

Mi oś wyszła w trochę wyżej niż 1/2 wysokości lotki i ok 3 cm od natarcia lotki.

Żeby to wyznaczyć narysowałem 3 rzuty lotek ,tak aby najbardziej przypominały wygląd lotki ze zdjęć i dla każdej z nich wyrysowałem linie przecinające si z góry na dól lotki w najwyższym punkcie oraz z noska natarcia do spływu lotki.

Powstał punkt który niemal ułożył się na przecięciach tych linii. potem zostało tylko sprawdzić to w praktyce i okazało się , że o 2 mm trzeba był go przesunąć do góry.

Jutro czeka mnie to samo z drugim zawiasem. Jeszcze żeby wyszły oba w osi i będę szczęśliwy.
