MiG-29 1xEDF by Robertus z planami

[robertus]

Jak rysuję model w sketchapie?

Generalnie rysuję połowę modelu. Biorę przekroje od modelarzy redukcyjnych i rysuje bryłę samolotu, nieco ja też upraszczam pod kątem depronu.

Potem odbijam połowę i scalam w całość. Na tym etapie myślę też jak podzielić model na moduły.

A potem rozwijam pluginem "unfold tool".

[JAZLO]

Jak rysuję model w sketchapie?

Generalnie rysuję połowę modelu. Biorę przekroje od modelarzy redukcyjnych i rysuje bryłę samolotu, nieco ja też upraszczam pod kątem depronu.

Potem odbijam połowę i scalam w całość. Na tym etapie myślę też jak podzielić model na moduły.

A potem rozwijam pluginem "unfold tool".

ps. poszycie wyciągasz po krzywej by zachować obłość czy celowo pod depron ciągniesz po liniach prostych i dopiero "unfold tool" pytam ponieważ ma to duży wpływ na wymiary detali i drugie pytanie dotyczy grubości poszycia/depronu mianowicie, ofestujesz każdą wręgę itp o grubość materiału czy pomijasz to i korygujesz na "żywca" ?

ale sie wygadałem ale może to ułatwi nam trochę życia a plugina za chwile będę testował w Sketchup8 i Sketchup14

[robertus]

To jest jak robienie małego modelarza. Między wręgami są linie proste inaczej się nie rozwinie. Jeśli np kadłub ma sporą krzywiznę, np w części dziobowej to aproksymuję to węższymi segmentami. Z reguły robię tak, że zaczynam od jednej wręgi, wyciągam walec z niej do następnej wręgi a potem koryguję rozmiar drugiej wręgi co zmienia walec w stożek ścięty i dalej analogicznie. Potem jeszcze raz przeglądam czy model 3D wygląda dobrze, czy nie ma za dużych załamać czy coś w tym stylu, jak trzeba to kasuje poszycie między wręgami i układam linie między nimi jeszcze raz. Tak utworzone trójkąty czy prostokąty (jak kadłub jest typu rura) rozwijam unfoldem. W modelu 3D nie robię offsetu na grubość poszycia, za dużo z tym roboty jest. Wszelkie grubości są na 0. Za to po wycięciu wręg z depronu wtedy je pomniejszam o grubość poszycia jakie chcę zastosować.

Taki tip: Poszycie z depronu przy zawijaniu na wręgi może okazać się nieco za długie, bo w procesie nabierania kształtu z płaskiego do walca przez wałkowanie, ugniatanie itp zmniejsza się grubość a długość rośnie. Jak przy tłuczeniu kotletów

tip 2, aby dobrze rozwinąć w unfold, zaznacz segment,kliknij dwa razy aż pojawią się wszystkie niewidoczne linie i ustaw "soften edges" na 0. Wtedy będziesz miał wszystkie krawędzie i może się okazać, że nawet powierzchnia boczna walca będzie robiona trójkątami







obejrzyj to

i wiele innych tutoriali znajdziesz na YT

[robertus]

Model pojawił się w TV ku mojemu zaskoczeniu - 1m34sek

[dukeroger]

Znaczy znasz pania pilot? kariera medialna panie

[robertus]

Znam to za dużo powiedziane. Gdy byłem w 22Blt w Malborku z modelem miałem przyjemność poznać techników i pilotów, również panią Katarzynę. Miła osoba.

[Krzysztofus]

Pozazdrościć i pogratulować.

[madrian]

Teraz to by się przydał jakiś przeciwnik do ganiania po niebie.

Może F-14... To był piękny samolot. Kwintesencja ciężkiego myśliwca przewagi powietrznej.

Ech... nostalgia...

[robertus]

jakie teraz plany? może jakiś mig mod? - np konstrukcja pod jeden silnik - czyli dalej mig, z tym że jedynie zwężony

A wiesz, że był taki projekt w ramach badania nad wersją MiG-33. Ostatecznie nic z tego nie wyszło.

Teraz to by się przydał jakiś przeciwnik do ganiania po niebie.

Może F-14... To był piękny samolot. Kwintesencja ciężkiego myśliwca przewagi powietrznej.

Ech... nostalgia...

Na F-14 namawia mnie wiele osób, ale mam już dwa ze zmienną geometrią skrzydeł.

[Matijus]

To może lvl up? https://www.youtube.com/watch?v=7SBjPWoXtQc  https://www.youtube.com/watch?v=k8Id9INpU_Q&list=RDVRuxMWr-To8&index=4  To by było coś.

Ew. Harrier https://www.youtube.com/watch?v=VpNkKDG_2Xc

[Vesla]

Coś ze śmigiełkiem?

Bell & Ross - BR Bird - projekt na wyścigi lotnicze Reno.



[MZWBPiotr]

Robertus... Mig 21 pod EDF 70mm



Zanim nadejdzie ta wiekopomna chwila budowy mojego zapowiedzianego miałbym się na kim wzorować

[robertus]

Widzę, że lubimy podobne klimaty

Kto wie, ale nie wiem czy będzie zwijany z depronu czy cięty XPS drutem.

[MZWBPiotr]

Zachęcam do techniki cięcia drutem z XPS szybko, łatwo, bezproblemowo

[ali1983]

Robertus... Mig 21 pod EDF 70mm :wub

Mam jakies plany 21'ki pod silnik zarowy. Idealnie tam tez pasuje edf 64mm. Cierpie niestety, z powodu remontu, na brak czasu na budowe modelu. 29tka pod 2x edf 55mm tez sie znajdzie.

[robertus]

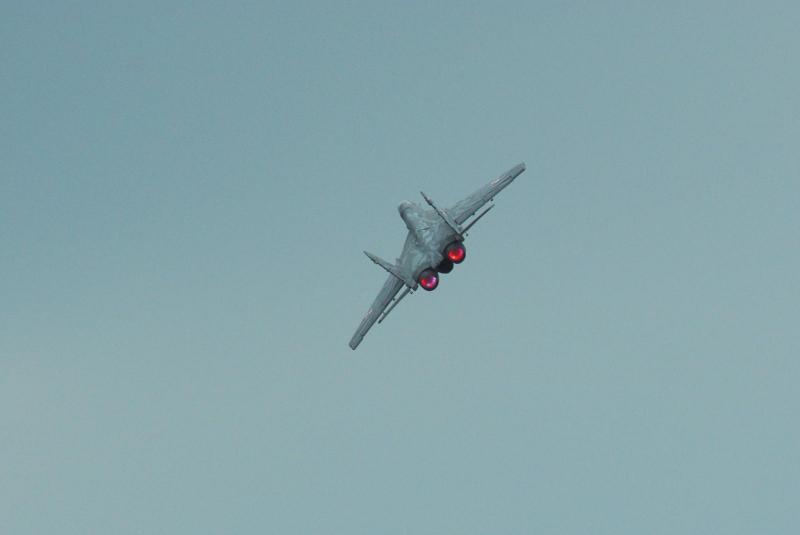

Przy następnej okazji polatam późnym wieczorem, zeby dopalacze było fajniej widać.

[robertus]

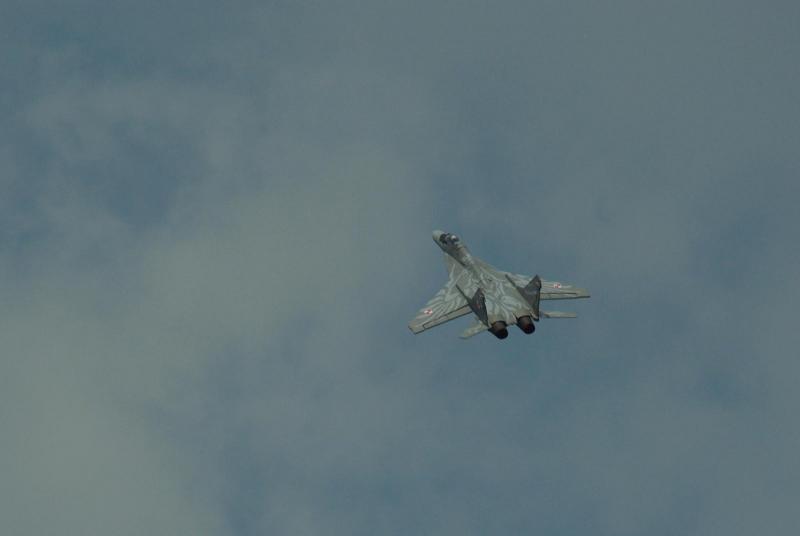

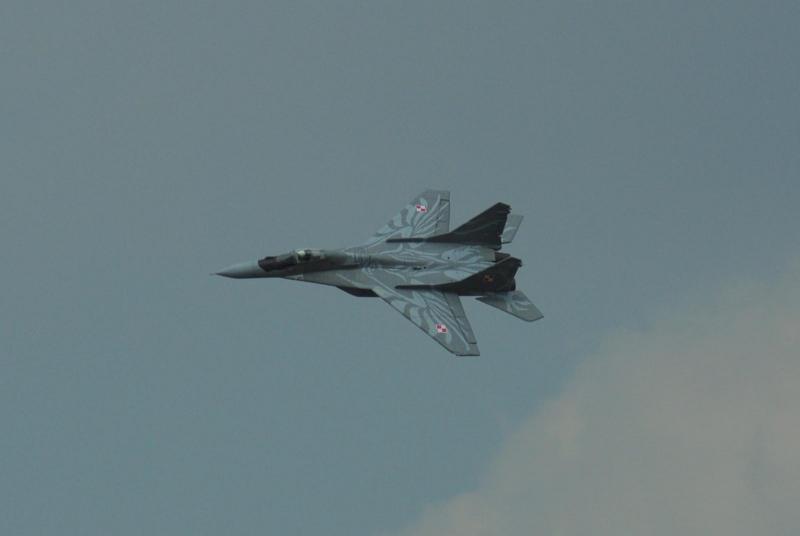

Parę zdjęć z sesji zdjęciowej.



PS. Zauważyłem, że silnik forum strasznie kompresuje zdjęcia

[EloMajek]

Piękny model

[robertus]

Poproszono mnie o pokazanie wychyleń sterów. To wkleam



[robertus]

Nudziło mi się, była okazja. Zrobiłem film instruktażowy jak zrobić dopalacz na LEDach i Arduino.
