RFB FanTrainer

[Fiflet]

Cześć,

zaczynam budowę modelu FanTrainer powiększonego do 150%.

Plany można znaleźć tutaj.

Będzie to mój pierwszy model z napędem EDF.



Budowę zaczynam od wydrukowania i sklejenia planów.

Następnie z płyty XPS wycinam skrzydło, korzystam z XPS Diall z Castoramy, musiałem podzielić je na dwie połówki ponieważ całe skrzydło nie mieściło się na jednym arkuszu.

Tak to wygląda po przyłożeniu do siebie:



[robertus]

Bardzo dobrze zrobiłeś, że połączyłeś połówki zygzakiem. Lepiej działa niż tak tylko na styk.

[endriuRC]

Najpierw Toto teraz kolejny modelik 🥳👌 zasiadam na fotelu i czekam z niecierpliwością na kolejne akrualizacje tematu

[Fiflet]

Dzięki za miłe słowa😁

Ciąg dalszy relacji, do tego modelu wybrałem profil KFm-4. Testuję też klejenie klejem na gorąco.

Takie skrzydło jak na zdjęciach poniżej waży 117g.

[robertus]

Nie klej klejem na gorąco. Jak już to tylko żeby coś przyłapać. W słońcu model zacznie się rozklejać.

[Fiflet]

O tym nie pomyślałem, narazie skleiłem tak tylko skrzydło.

Model planuje pokryć taśmą pakową. Myślę że po oklejeniu nie powinno być tragedii, taśma zawsze coś przytrzyma.

[Atomizer]

16 godzin temu, robertus napisał:

W słońcu model zacznie się rozklejać.

To klej na gorąco ma aż takie wady ? To znaczy , że sklejone powierzchnie nie są trwałe...

[robertus]

Pokleiłem trochę A10 klejem na gorąco i jak model leży w słońcu cały dzień na pikniku to klej zaczyna pływać i mi się końcówki skrzydeł odklejają.

Tak że z osobistego doświadczenia nie polecam

[Vesla]

Bardzo fajny model. Zbudowałem dwa takie. Idealny na początek przygody z EDF.

[Vesla]

Nie nastawiaj się na bardzo szybki model. Jak rozpędzisz go za bardzo to możesz utracić kontrole nad sterem wysokości. Ugina się. Ale spokojnie z większą szykością polata. Tu masz film z mojego trainera. W połowie filmu kamera jest skierowana do tyłu, możesz zobaczyć jak się buja statecznik poziomy i pionowy. To najsłabsze miejsce w modelu. Ale jak długo będziesz latał bez wyciskania maksymalnej prędkości tak długo będą stery działały. 😆



Ja startowałem z katapulty, taką mam metodę startu dla wszystkich moich EDF nie mam problemów ze startem i prędkość początkowa jest większa niż przy starcie z ręki a sam start stabilny. Ten model jednak może startować z ręki, jakkolwiek przydaje się pomoc kogoś kto go wypuści.



https://m.youtube.com/watch?v=JiQ1yKG9F_w

[Fiflet]

Na dużą prędkość modelu nie liczę.

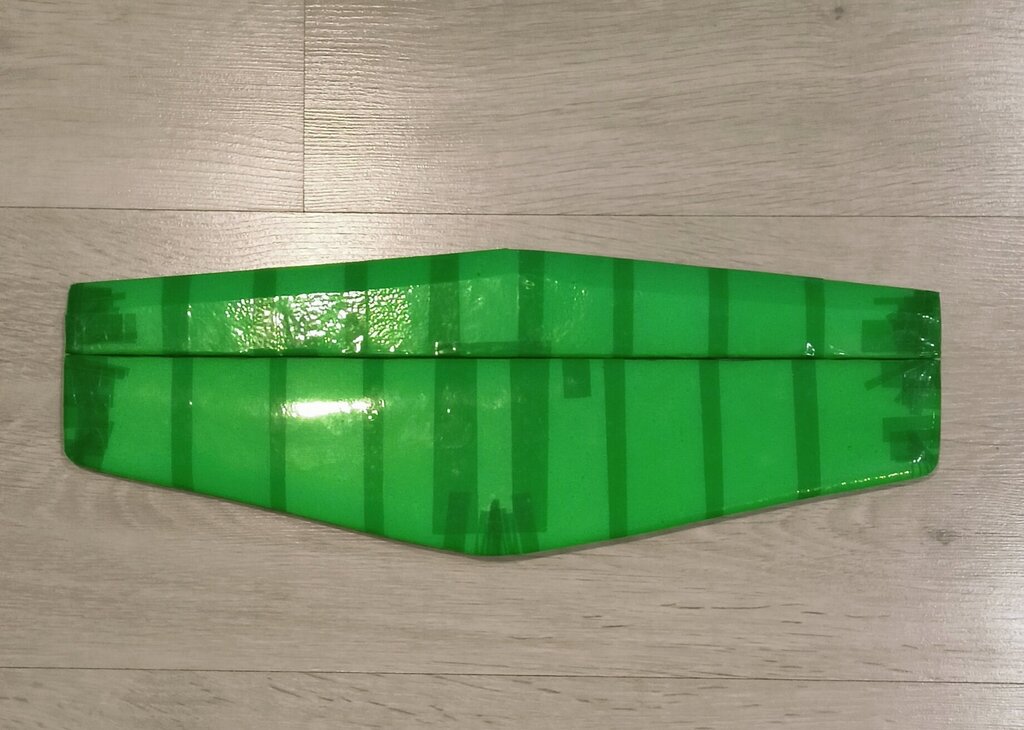

Udało mi się zrobić ster wysokości,

statecznik to sklejone dwie warstwy xps 6 i 3mm a sam ster to xps 6mm.

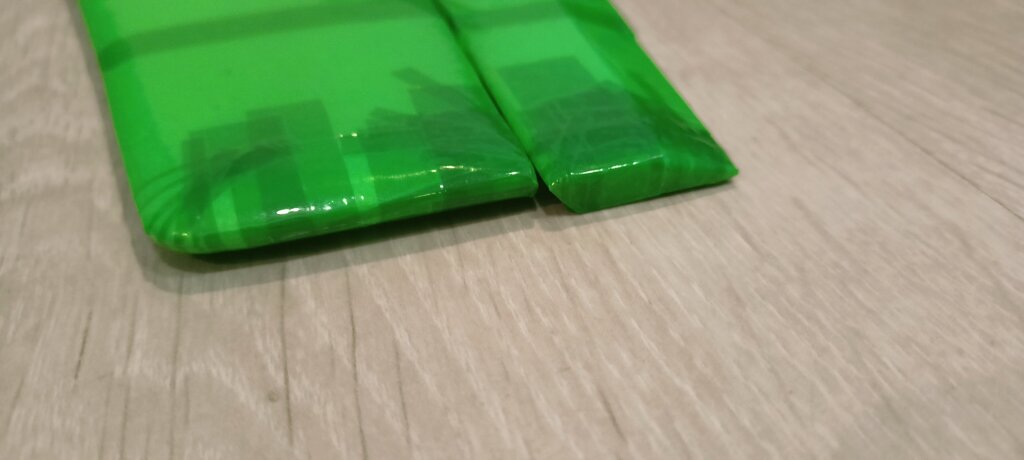

Całość okleiłem zieloną taśmą pakową, nie wyszło to jakoś świetnie bo taśma przebija ale myślę że narazie może być.

Tak to wygląda:





[Vesla]

Dobrze jest. Ten model ma latać nie wyglądać.

[robertus]

Jakbyś nie oklejal też by było dobrze.

[Fiflet]

2 godziny temu, robertus napisał:

Jakbyś nie oklejal też by było dobrze.

Zawsze to oklejenie uodporni piankę, waga jest prawie nie zauważalna. Tak samo okleiłem Toto i wiem że bez taśmy musiałbym poprawiać go paręnaście razy.

[robertus]

Wiadomka, im dłużej będziesz latał, tym mniej taśmy będziesz potrzebował. 🙂

[Fiflet]

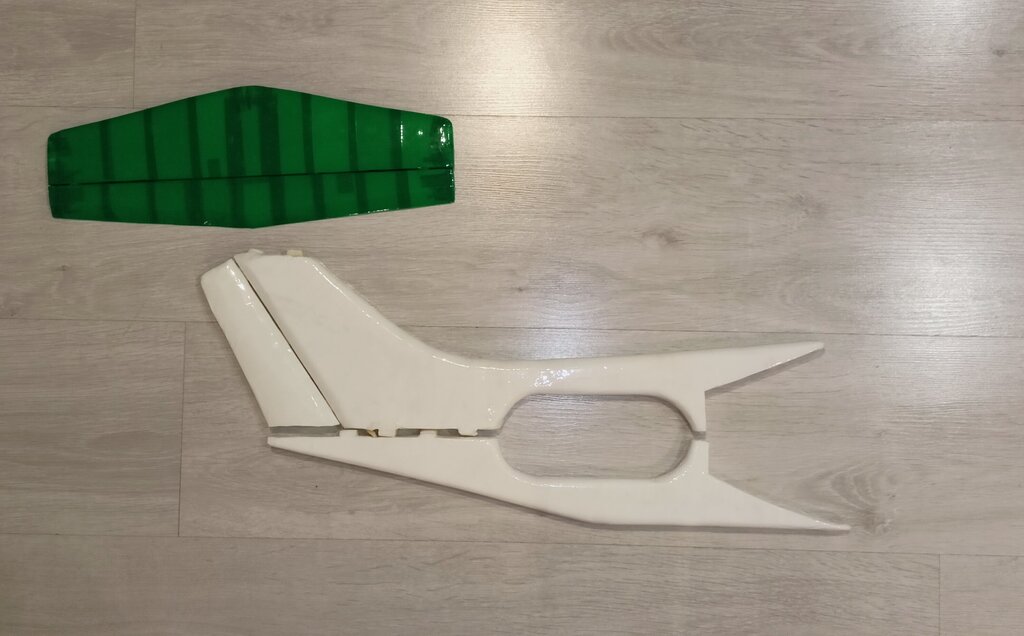

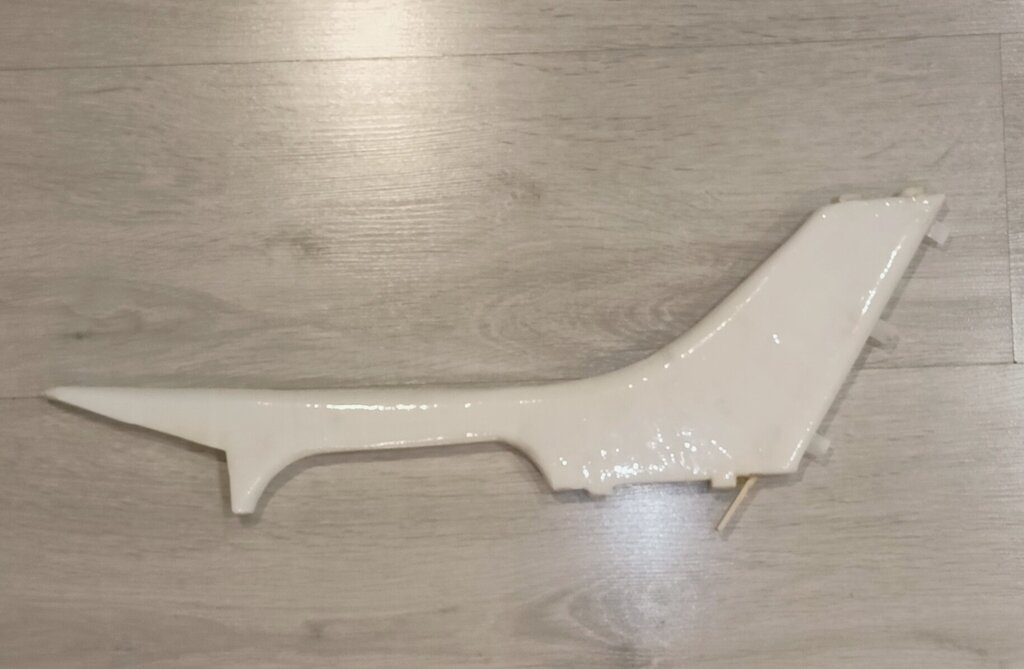

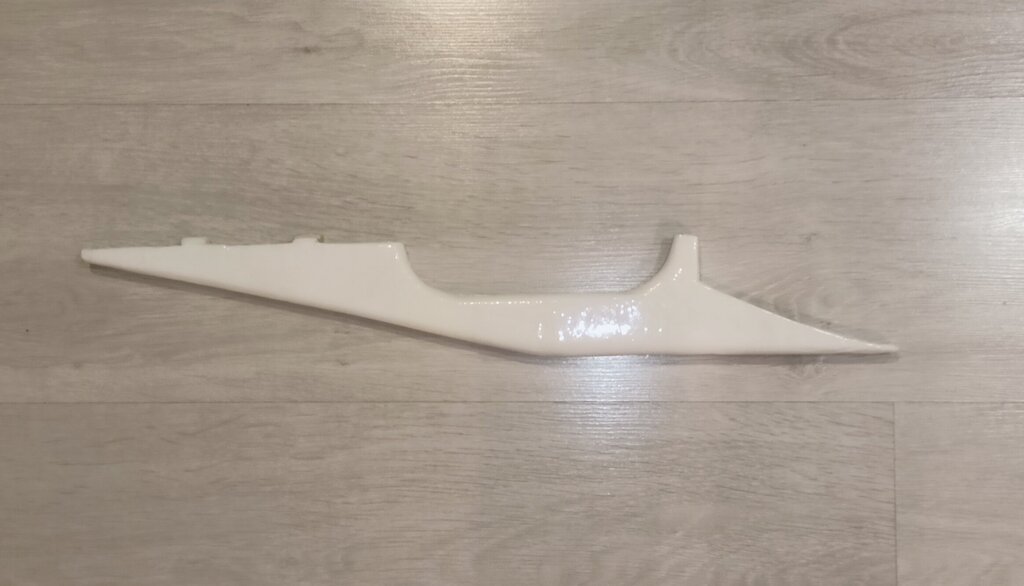

Relacji ciąg dalszy, udało mi się zrobić górną i dolną część kadłuba. Skleiłem że sobą 3 warstwy pianki po 6mm. Następnie nadałem częścią finalny kształt i okleiłem taśmą pakową. Oklejam pojedyncze części ponieważ jest łatwiej niż na sklejonym modelu.

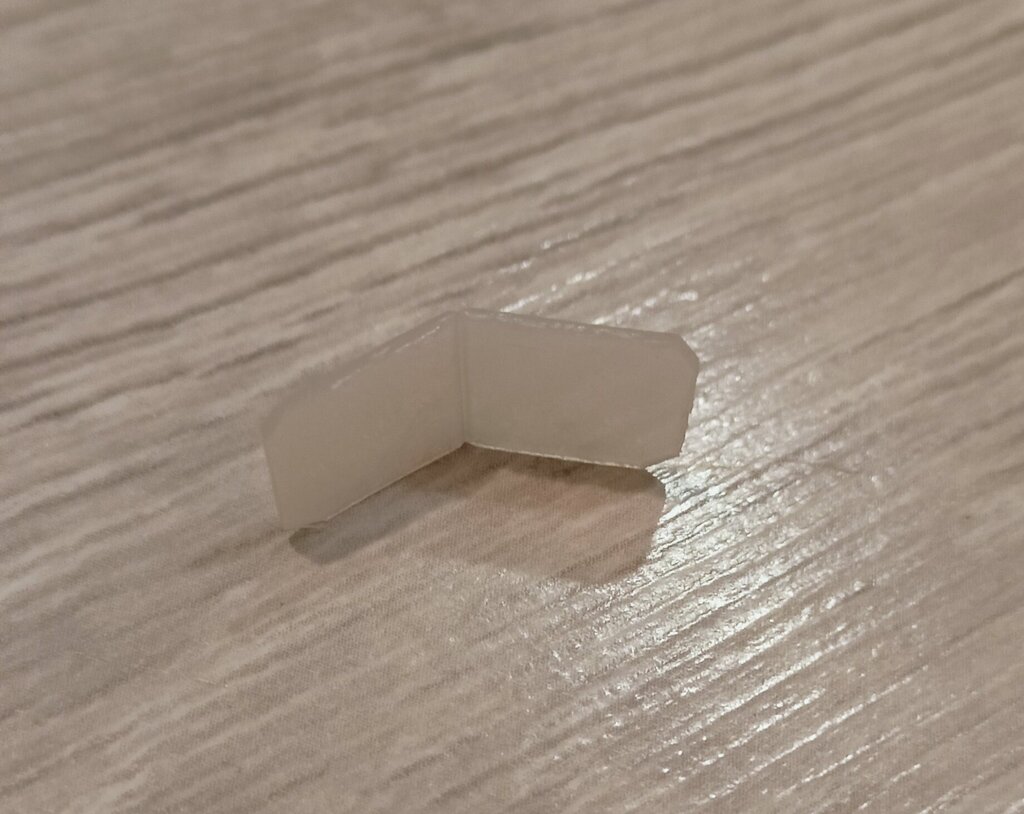

Tak samo jak w toto używam tutaj zawiasów zrobionych z bańki 5l po płynie do spryskiwaczy. Narazie bardzo dobrze się sprawują.



[Vesla]

Ten lekki ogon nigdy mi się nie podobał. Ja tam wklejałem jeszcze pręty węglowe 1.5mm

[Fiflet]

Też budziło to moje wątpliwości. W ogonie jest listwa sosnowa 6x3 + płaskownik węglowy 3x1 w paru miejscach.

[Fiflet]

Mała aktualizacja.

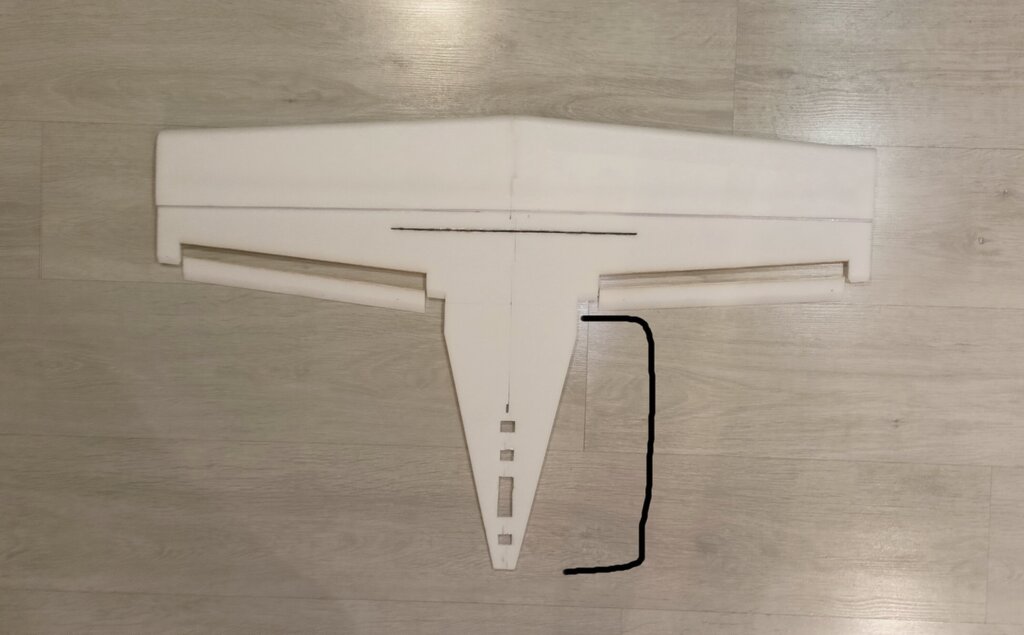

Wyciołem lotki i wkleiłem balsowe wzmocnienia pod zawiasy.

Mam wątpliwości co do tej części zaznaczonej na czarno. Ten fragment jest z XPS 6mm (tak jak reszta skrzydła do stopnia), mam wrażenie że jest to słabe rozwiązanie. Wzmocnić to czymś?





[robertus]

Zrób dwie warstwy depronu
