Piper Cub J-3 - relacja z budowy

[jacek_podwysocki]

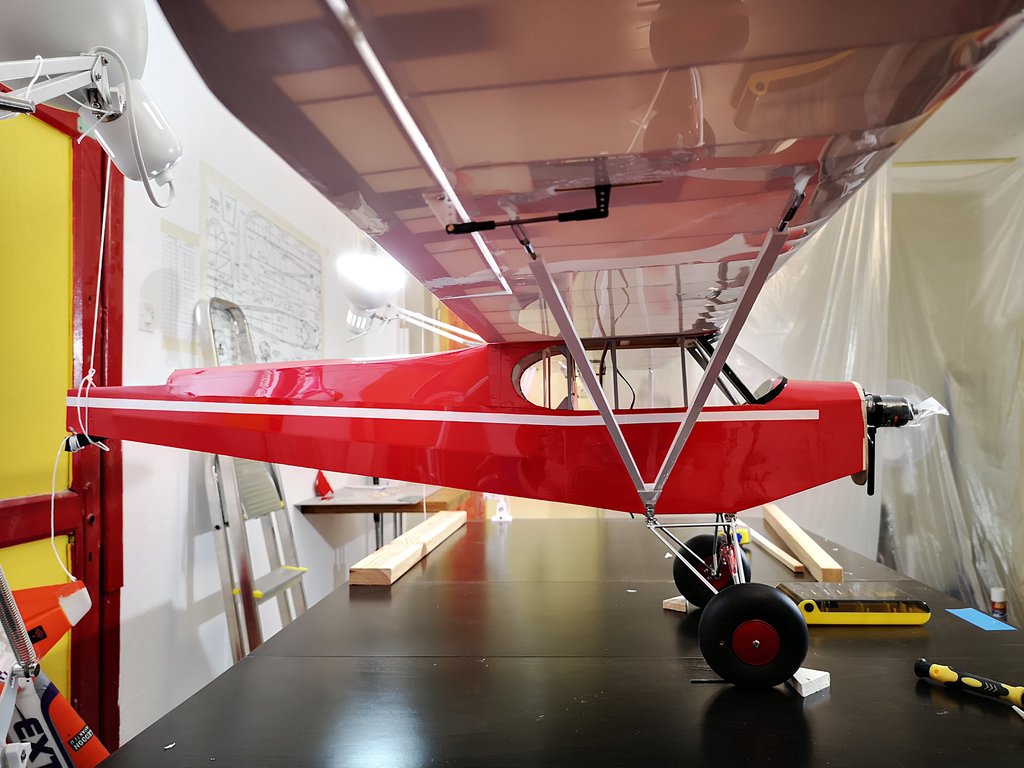

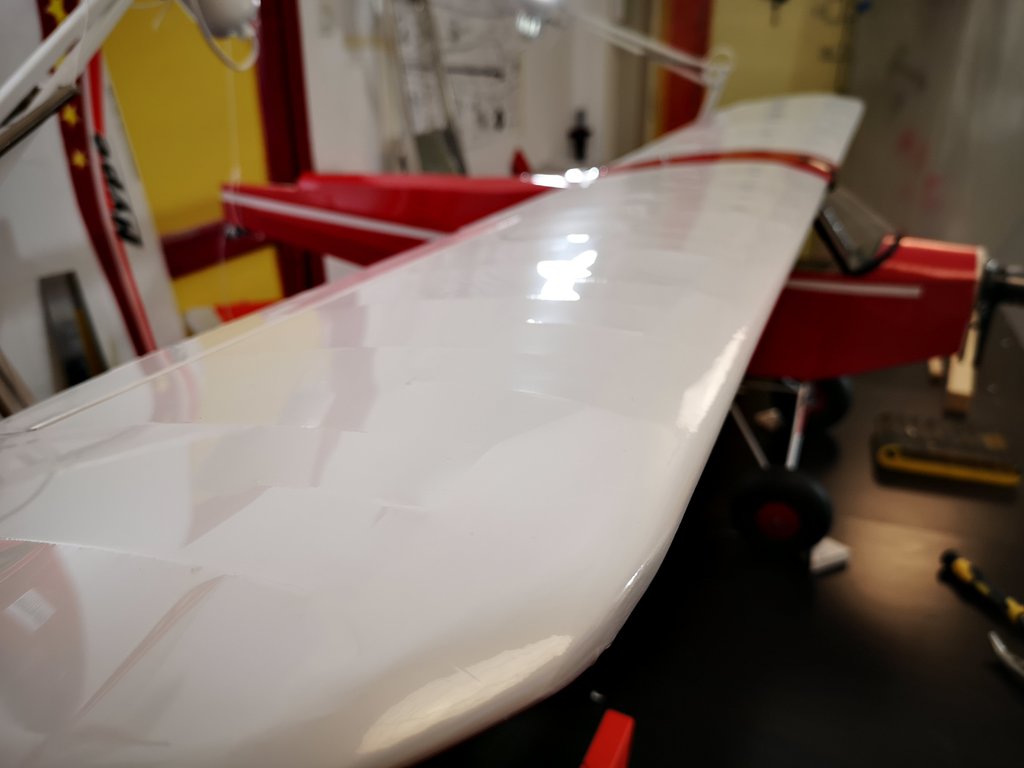

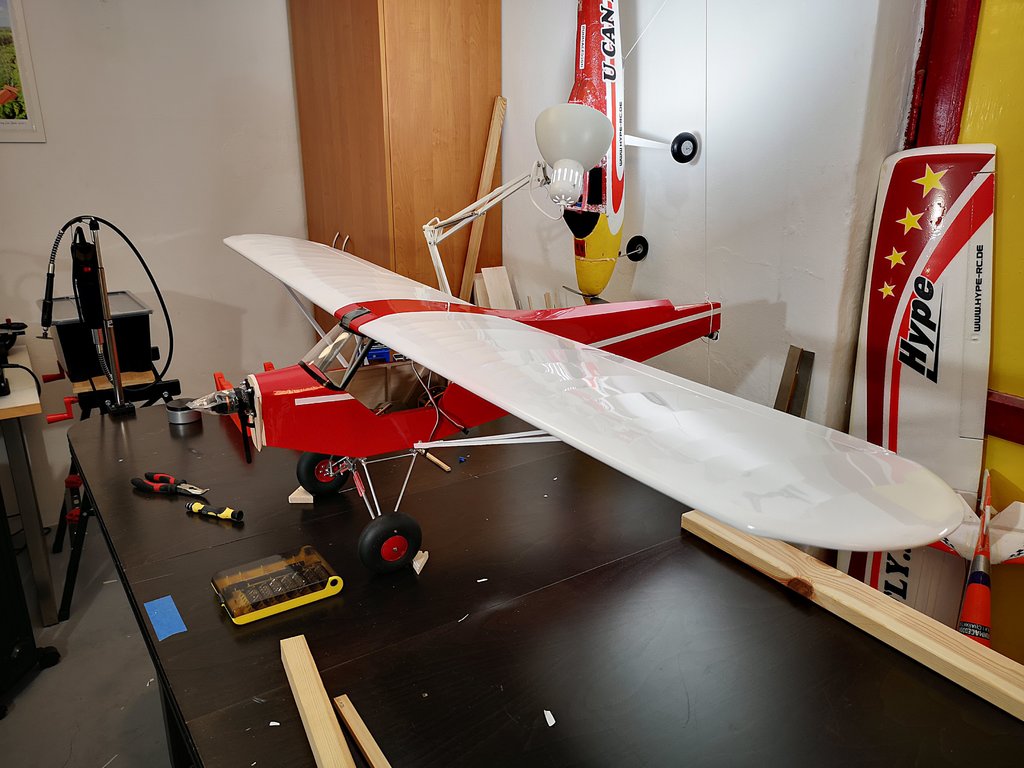

Model zyskał oklejone skrzydła i oklejone zastrzały. Brakuje w nich jeszcze tylko środkowych wsporników.



[jacek_podwysocki]

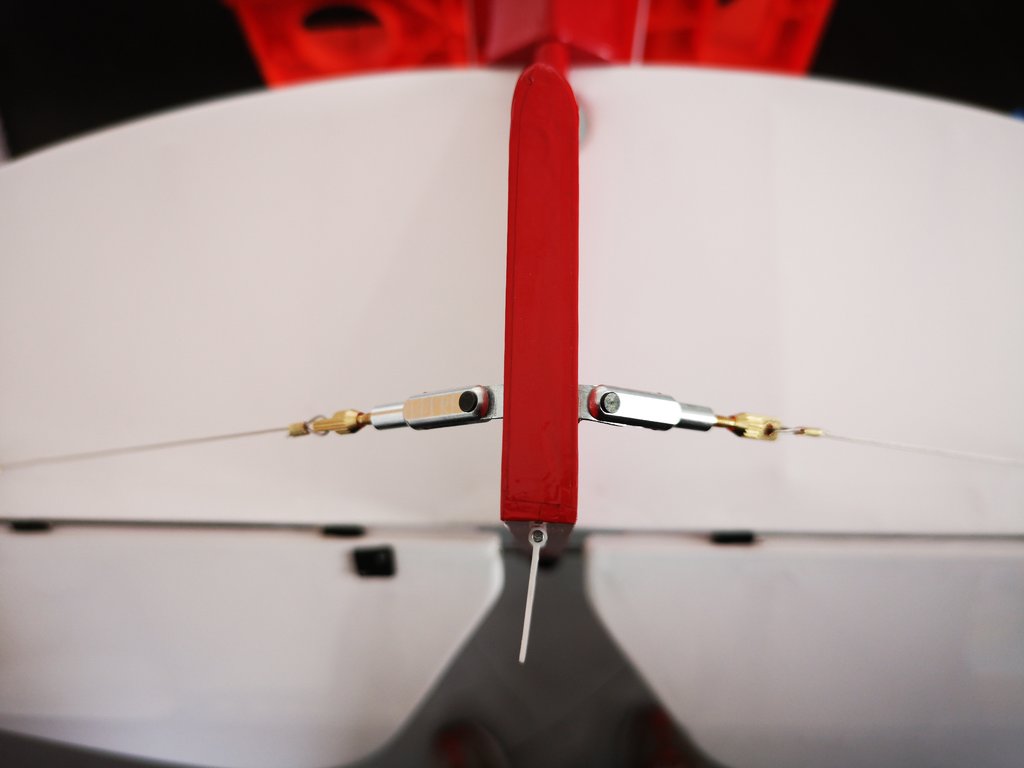

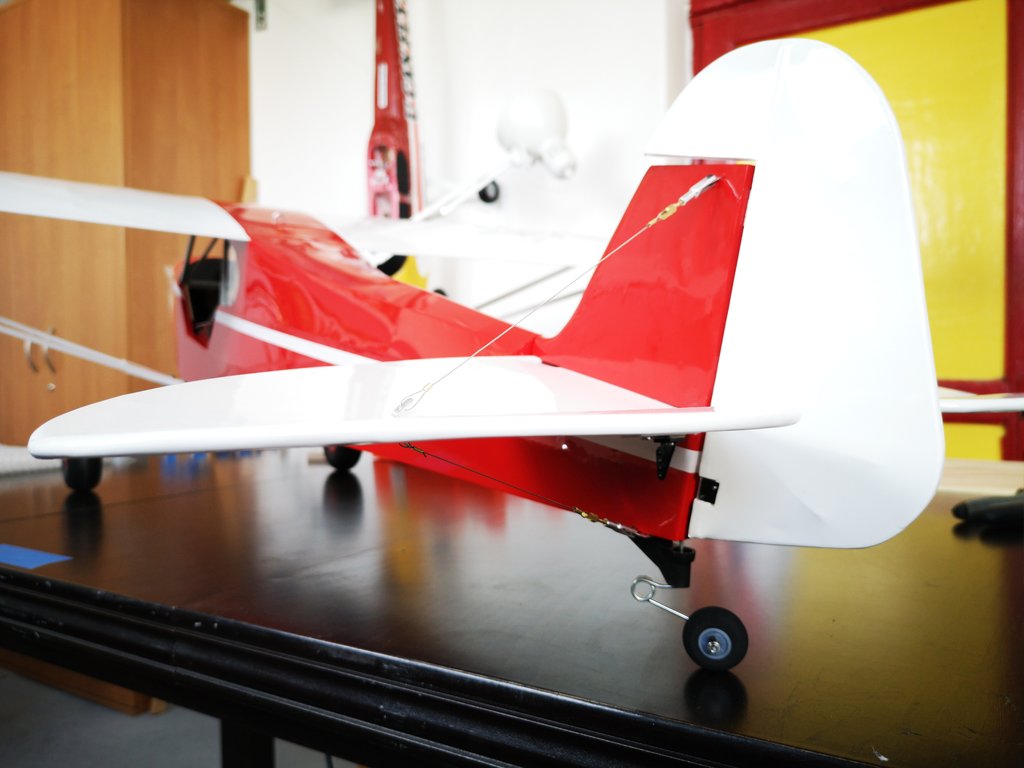

Model zyskał odciągi stateczników pionowego i poziomego, przyznam, że doskonale usztywniły część ogonową.

W następnej kolejności zajmę się podporami skrzydeł mocowanymi do zastrzałów. Idea jest taka, aby były demontowalne do transportu co będzie wymagało ich częściowej ruchomości.



[skippi66]

Skup się na wyważeniu podłużnym, bo to istotne. Zaś poprzeczne, jak by to powiedzieć... olej. Różnice w ciężarze skrzydeł nie powinny być duże, nawet nie zauważysz różnicy.



Dzwoni kobita do serwisu silników zaburtowych:

Ona: - Dzień dobry, coś mi cieknie z okolic śruby ( ze spodziny )

Mechanik: - To olej.

Ona: - To oleję...

[jacek_podwysocki]

Osłonę silnika będę chciał wykonać metodą podciśnieniową z polistyrenu (hips). Na tę chwilę najtrudniejszym zadaniem wydaje mi się zrobienie tymczasowej maski przy pomocy której odleję kopyto do formowania właściwej maski. I tutaj pojawia się moje pytanie, jak podejść do tego tematu? W jaki sposób i z czego zrobić formę do odlania kopyta z gipsu, aby utworzona przy jego pomocy maska pasowała idealnie do kształtu modelu?

[d9Jacek]

Jacku,

a dlaczego chcesz to zrobić taką pokrętną metodą ??.... tak tylko pytam

[jacek_podwysocki]

Nie wiem czy jest to pokrętna metoda, jeśli tak to tutaj właśnie szukam podpowiedzi czy można zrobić to lepiej, w szerokim rozumieniu tego słowa Na pewno nie chcę się bawić w materiał typu włókno szklane, nie chcę także żeby osłona była wykonana z drewna.

[d9Jacek]

29 minut temu, jacek_podwysocki napisał:

Nie wiem czy jest to pokrętna metoda, jeśli tak to tutaj właśnie szukam podpowiedzi czy można zrobić to lepiej, w szerokim rozumieniu tego słowa Na pewno nie chcę się bawić w materiał typu włókno szklane, nie chcę także żeby osłona była wykonana z drewna.

dlaczego nie chcesz zrobić lekkiej laminatowej osłony w formie  dwudzielnej  ??

na Forum w wielu miejscach masz pokazane co i jak



edit

https://pfmrc.eu/topic/83442-p-39-airacobra/page/5/?tab=comments#comment-785046

[jacek_podwysocki]

Nie chcę robić maski z laminatu, ponieważ jest przy tym sporo tzw "rzeźby" a mając już kopyto, zrobienie dwudzielnej maski metodą podciśnieniową wydaje się być łatwiejsze/szybsze.

Maska nadal będzie lekka, sprężysta i dość wytrzymała. W tym momencie przede wszystkim ciekawi mnie metoda wytworzenia dobrego wzoru w postaci kopyta niż alternatywna technika wykonania samej maski.

[zbjanik]

Może takie rozwiązanie- zrób najpierw kopyto, lity model przyszłej maski z czegokolwiek, najlepszy klocek styroduru (może być sklejony z warstw, jak nie masz odpowiedniej grubości, ale może też być nawet styropian). przyklej taśmą dwustronną do wręgi silnikowej. po obrobieniu oklej masą papierową (gazety, wikol) zaszpachluj, oszlifuj i masz pozytyowy model. Użyj gipsu, jak chcesz negatywu do laminatu, ale już na tym pozytywie można  zrobić z tworzywa termicznie. Ja często "inwestuję" w kopyto z drewna, na którym potem przy użyciu opalarki obkurczam odpowiedniej wielkości butelkę z Coli. Inwestycja się zwraca, bo osłona jest często elementem pierwszego kontaktu w razie kraksy...

[jacek_podwysocki]

Dziękuję @zbjanik, Twój pomysł wydaje mi się pomocny.

Samo przyklejenie styroduru do wręgi silnikowej + kształtowanie pozwoli mi jednak na utworzenie modelu połowy maski, ponieważ wg planu maska sięga do połowy długości nosa. Wobec tego muszę chyba skleić duży prostopadłościan styroduru, wydrążyć w nim miejsca na tyle, aby maska sięgała do połowy nosa i wtedy dopiero modelować jej kształt.

[zbjanik]

Aha, czyli ta nakładka, zakładka osłony sięga dość daleko na konstrukcję kadłuba. Widzę takie wyjście- ponieważ chodzi o powierzchnię rozwijalną, to zrób ten brakujący nos jak opisałem, ale potem doklej na nim to co ma sięgać dalej na kadłub. To może być jakaś cienka blaszka, karton, czy folia (lepiej nie papier jednak, gdyby miał potem kontakt z gipsem). No oczywiście szpachlowanie na końcu, bo musi zniwelować przyrost grubości o ten dodany na kopyto element.

[magilla]

@jacek_podwysocki A może olej ten poliester? Zobacz jak to u mnie było robione. Trochę epidianu i tkaniny. To naprawę nie takie trudne. Swoją drogą bardzo ładny modelik Ci wyszedł.

A jak się już upierasz na ten poliester to zrób jak u mnie tylko odlew zalej gipsem i na zeszlifowanym kopycie rób odbitki vacu.



[jacek_podwysocki]

@magilla trafiłem już wcześniej na Twoją relację zbierając informacje, które mogą okazać się pomocne przy budowie Piper'a, fantastyczną robotę wykonałeś!

Może przekonam się do laminatu, chociaż niechętnie i tu nawet nie chodzi o trudność wykonania a złożoność procesu. Co więcej, mam do zrobienia jeszcze jedną maskę do elektrycznej Extr'y 1300mm i tym samym chciałbym nauczyć się robić maski metodą pozwalającą na względnie łatwe wykonanie ich duplikatów, gdy zajdzie taka potrzeba.

[d9Jacek]

Teraz, jacek_podwysocki napisał:

@magilla trafiłem już wcześniej na Twoją relację zbierając informacje, które mogą okazać się pomocne przy budowie Piper'a, fantastyczną robotę wykonałeś!

Może przekonam się do laminatu, chociaż niechętnie i tu nawet nie chodzi o trudność wykonania a złożoność procesu. Co więcej, mam do zrobienia jeszcze jedną maskę do elektrycznej Extr'y 1300mm i tym samym chciałbym nauczyć się robić maski metodą pozwalającą na względnie łatwe wykonanie ich duplikatów, gdy zajdzie taka potrzeba.

Jacku,

z dwudzielnej negatywowej formy wyjmujesz  nawet te najbadziej  skomplikowane , osłony ,owiewki i co tam jeszcze chcesz.....z pozytywowej  noo ..to juz może byc problem

moim zdaniem ani technologicznie nie jest to skomplikowane ani specjalnie czasochłonne

no ale  jeden lubi to a drugi tamto...o gustach sie nie dyskutuje

[magilla]

Idź w negatywy i laminat tak jak Jacek wyżej pisze. Przyznam że jest trochę babrania, smrodzenia ale vacu też łatwe i super nie jest.

Przy PC-21 wrzuciłem kilka kroków jak to robiłem:



[jacek_podwysocki]

Mam problem z zachowaniem serw wysokości i kierunku (mode 2). Gdy spokojnie poruszam drążkiem kanału 2 lub 4 to odpowiednio ster wysokości i kierunku poruszają się poprawnie. Natomiast gdy raptownie poruszę drążkiem kanału 2 to pozostałe stery wariują i potrafią się same poruszyć. W takiej sytuacji czasami porusza się niezamierzenie ster kanału 4 a czasem także 3 uruchamiając na chwilę silnik. Wiecie w czym tkwi problem? Uprzedzając pytania, serwo steru wysokości nie ma jescze ustawionego reversu na aparaturze:)



Załączam film.



[paweln7]

Witam

Nie za blisko nadajnik od odbiornika ??

[jacek_podwysocki]

Witam

Nie za blisko nadajnik od odbiornika ??

Odsunąłem się na 3 metry i zachowianie bez zmian.



Problem wzbudzania pozostałych serw występuje w przypadku raptownego poruszania drążkiem dowolnego steru, problem nie ogranicza się do steru wysokości.



[Oko 007]

Może tutaj spadek napięcia wchodzi w grę?? z czego zasilany jest odbiornik ??

[jacek_podwysocki]

Odbiornik zasilany jest z regulatora 80A, BEC 4A przy 5V który pobiera prąd z pakietu Li-Po 11,1V



 Udało mi się ustalić że przy podmianie regulatora na 40A z BEC 3A przy 5V bez podpiętego silnika problem ze wzbudzanymi serwami nie występuje. Zatem co jest nie w porządku z zainstalowanym regulatorem 80A?









Poniżej pełna specyfikacja zastosowanej elektroniki:

Silnik:
EMAX GT2826/04
liczba ogniw zasilających [LiPo]:    3 - 4
współczynnik KV [obr./V]:    1090
ciąg maksymalny [g]:    2500
maksymalny pobór prądu [A]:    47
moc maksymalna [W]:    752
masa silnika [g]:    175

Regulator:
Redox 80A
Waga:  82 g
Konektory:  Wtyk Deans/3x gniazdo Gold 3,5 mm
Napięcie pracy:  LiPo 2-6s (7,4 - 22,2V) lub 5-18 ogniw NiXX (6 - 21,6V)
Max. chwilowe natężenie:  100A/10 sek.
Stałe natężenie prądu:  80A
BEC:  4A/5V

Zasilanie:
Redox
2600 mAh
11,1V
50C

Odbiornik:
FlySky FS-iA6
Zasilanie 4-6,5V

Serwa:
PowerHD HD-1711MG - medium
Zasilanie 4,8 - 6,0 V.
