Drukowany czołg zabawka by przemo ... pierwszy projekt na drukarkę 3D

[japim]

Sławek uskutecznia 3_d_printing_by_hand



A te czerwone zbiorniki to chyba jak w tym kawale z krasnoludkiem i stacja benzynowa: na kropelkę benzyny

[przemo]

Sławek to skuteczna wersja drukarki 3D

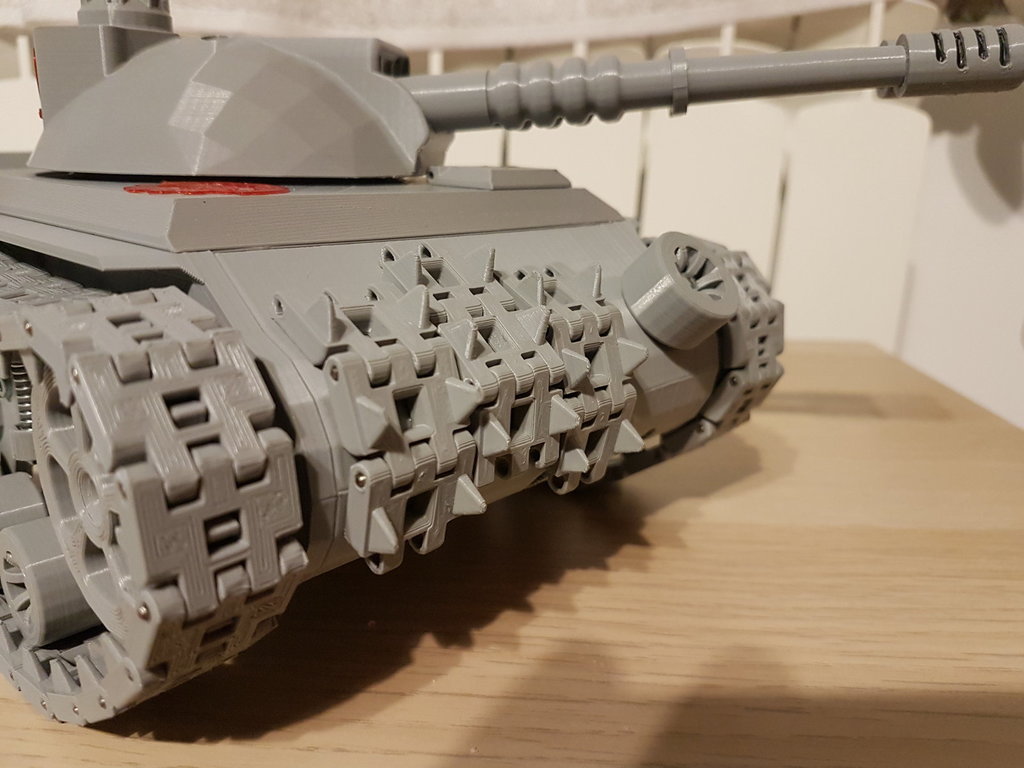

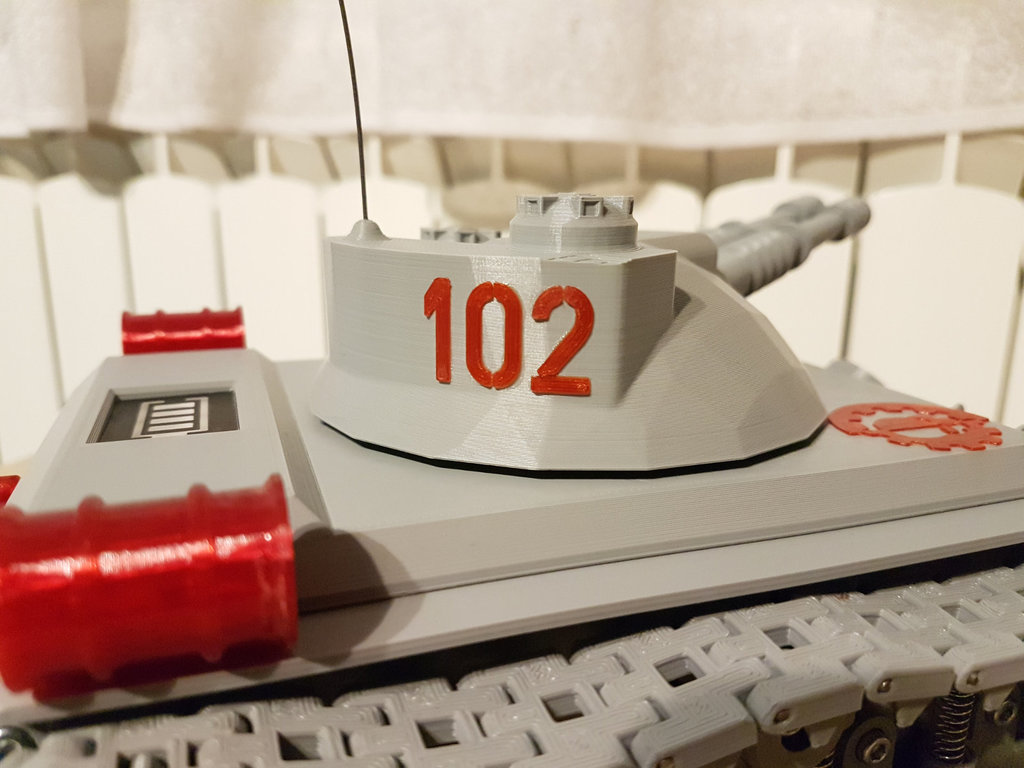

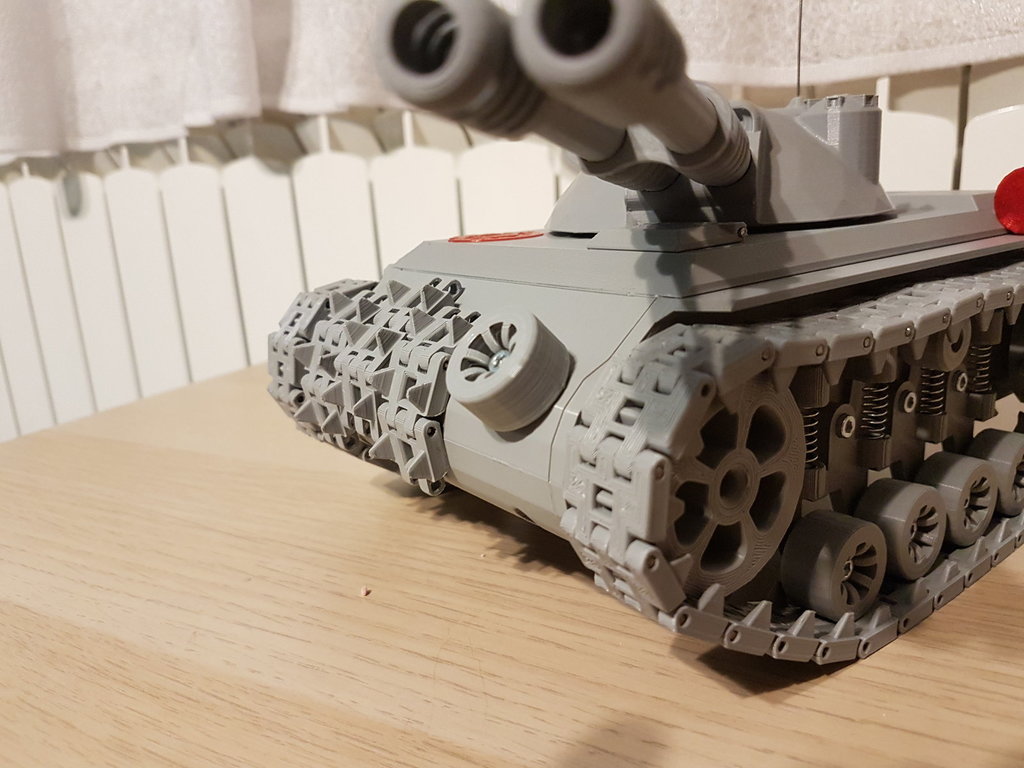

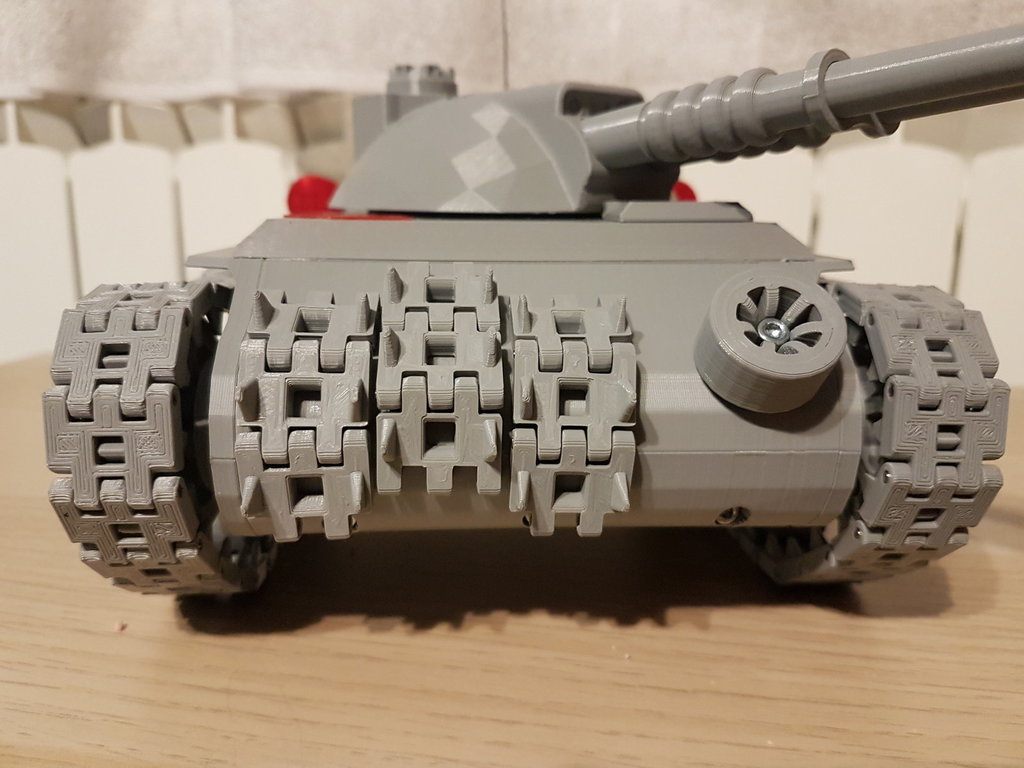

Co do beczek ... niestety większe nie wchodzą w rachubę będą zahaczać o lufy ... z drugiej strony warhammer to megalomania więc i pojazd duży większy musi być względem załogi więc beczki mniejsze nawet są ok ... to jest kwestia poboczna według mnie no ale co tam uważacie za słuszne ... szanuje .... to jest moja skromna interpretacja moich przemyśleń odnośnie zabawki i tego się trzymam .... dzisiaj ciut przybyło pojazdu .... w zasadzie nie samego pojazdu a detali na nim .... przednia płyta już przyozdobiona







Mirku ukłon w Twoim kierunku ... dzięki

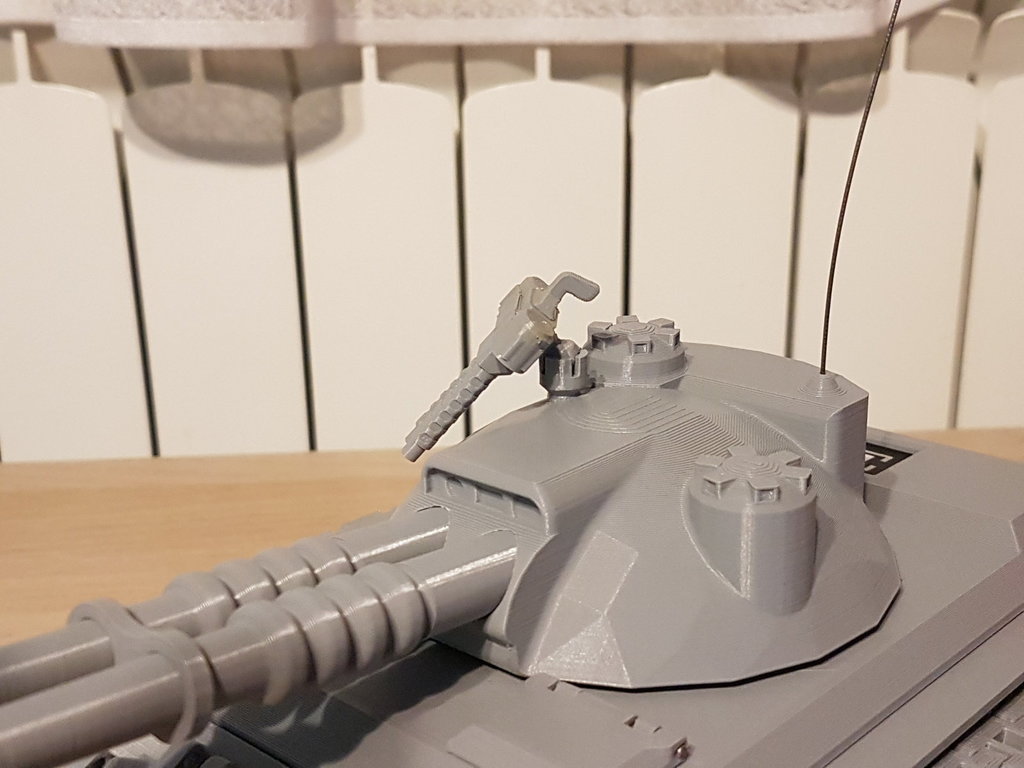

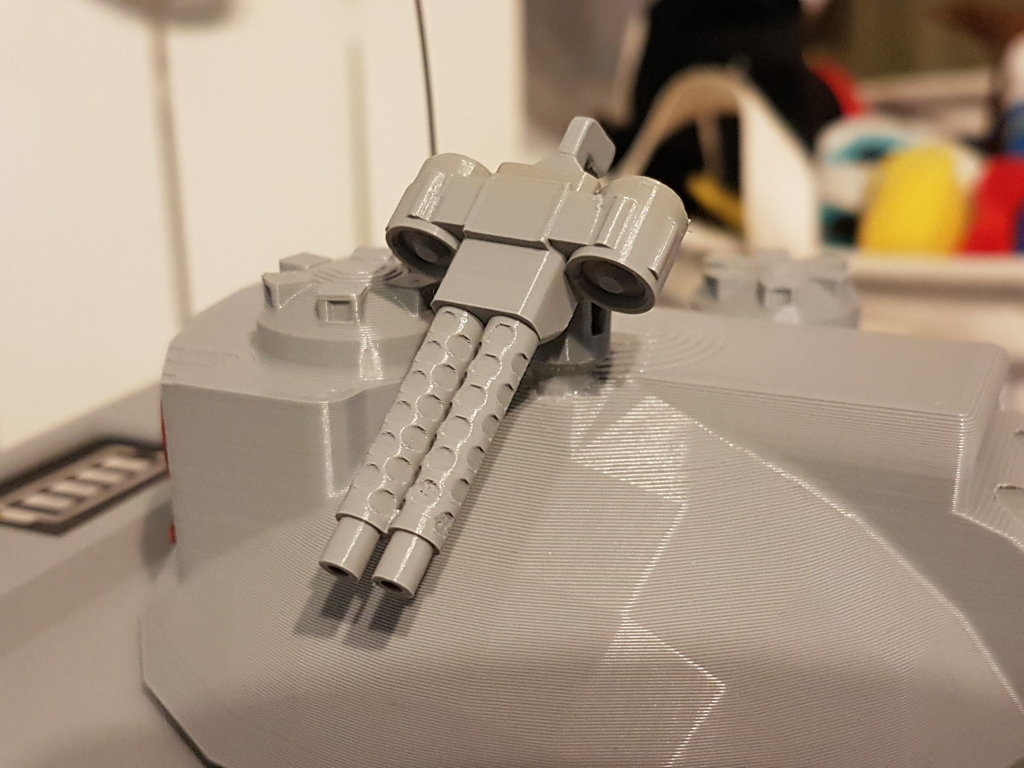

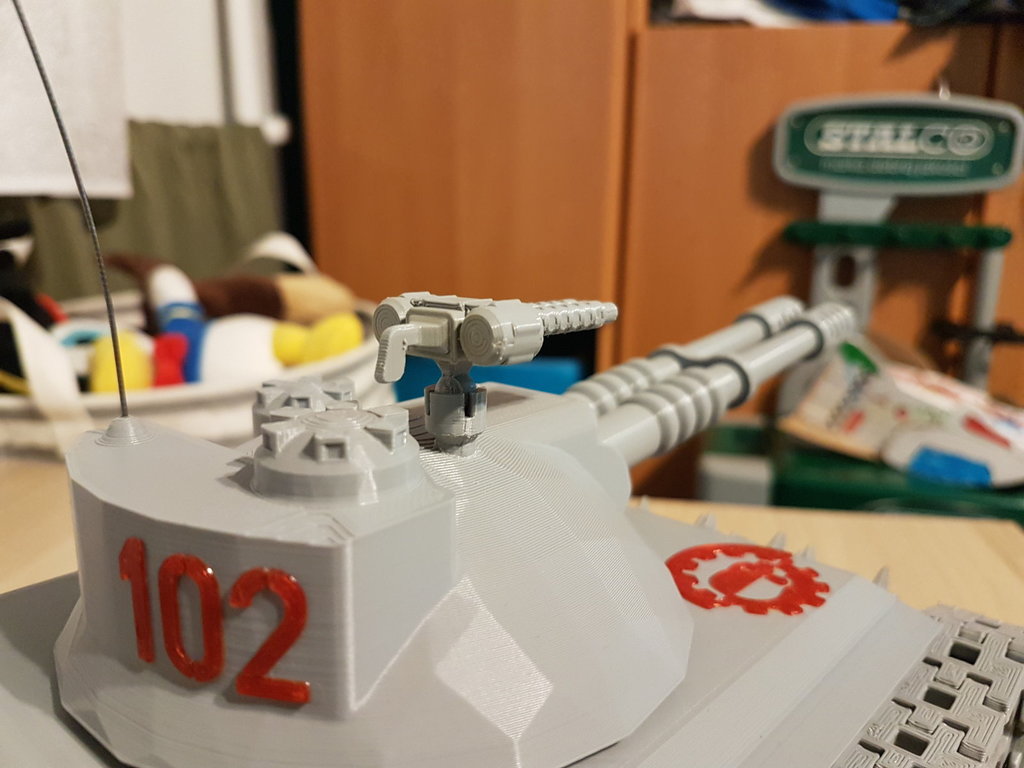

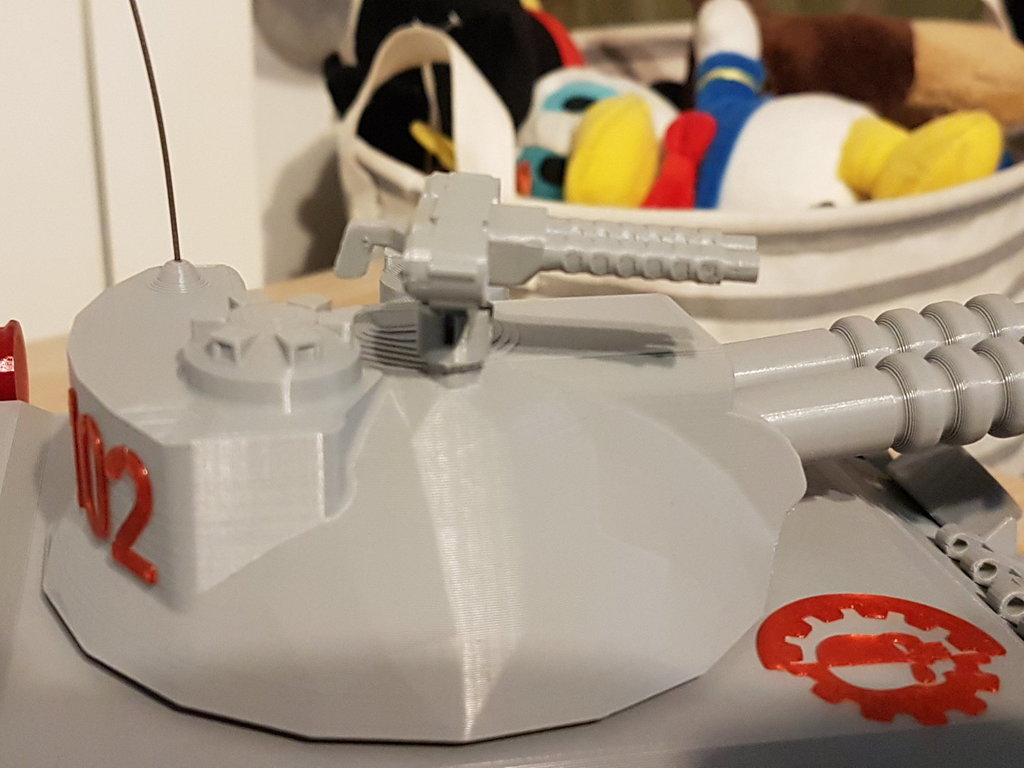

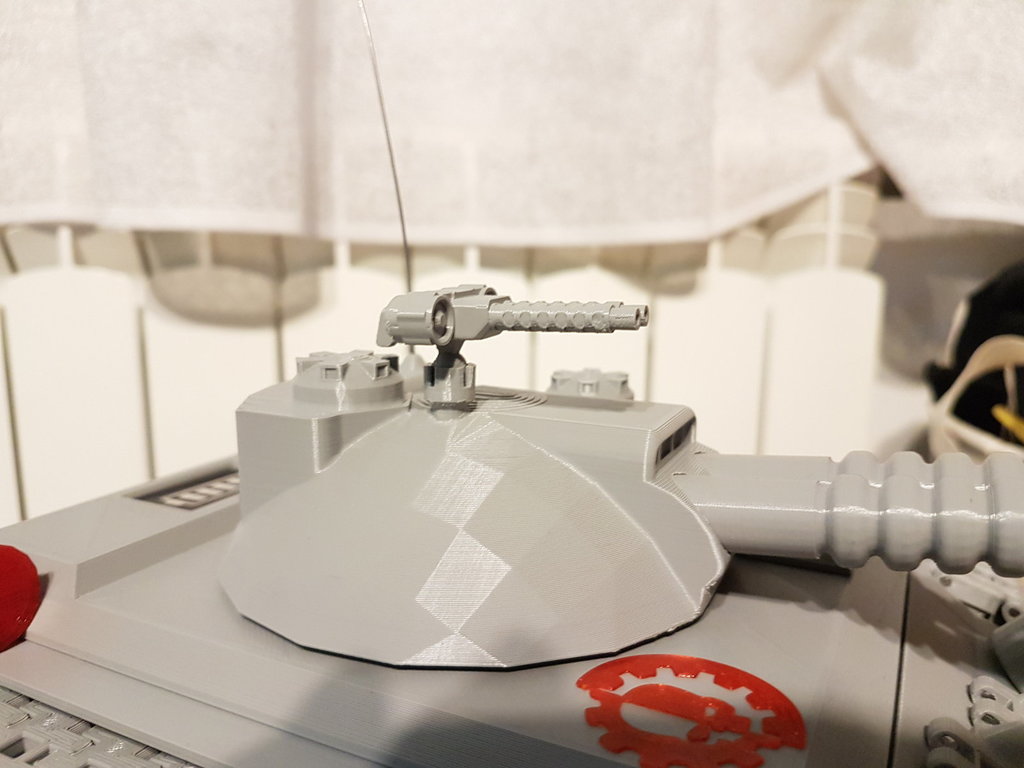

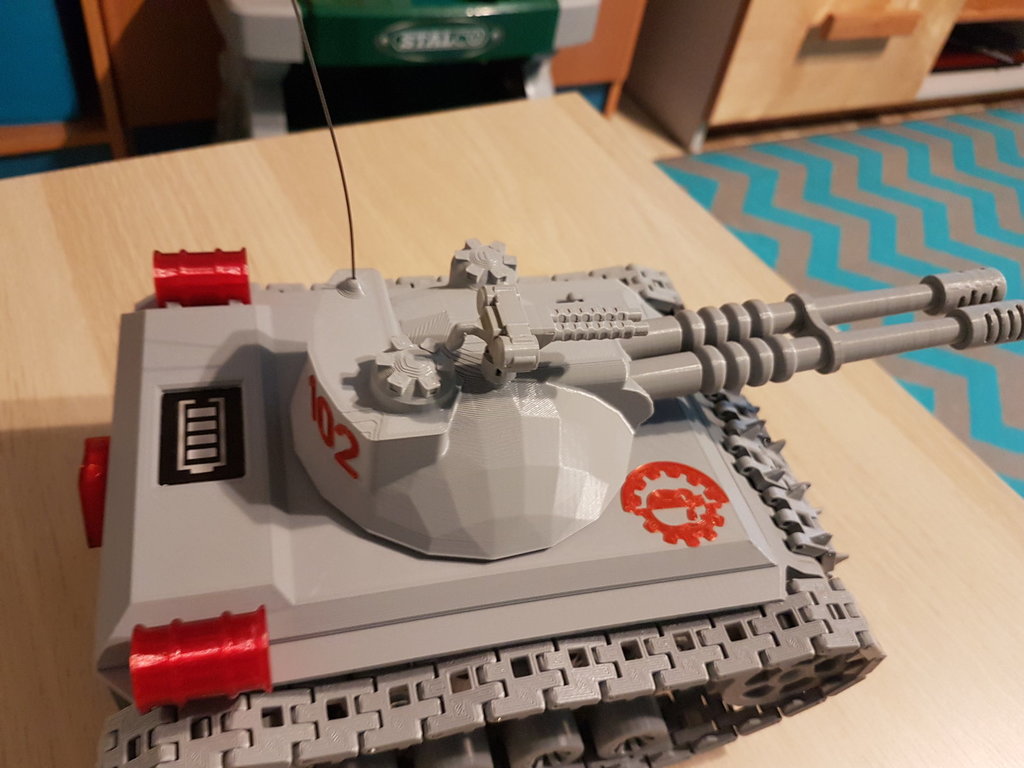

Cięzki bolter zawitał na wieżę do celowo na przegubie ale zostanie wklejony na stałe w pozycji jakieś lufy w dół dla spokojności żeby synu za szybko nie urwał ... niech pożyją z 15 minut

















W zasadzie pozostał mi tylko wydech i zaliczona jazda w terenie i ja będę kończył ustępując miejsca Sławkowi, który swojego Luchsa wykończy na wysokim poziomie ... w zasadzie jak zawsze





CDN ...







[przemo]

I na dzień dzisiejszy kończę projekt i oddaje wątek Sławkowi

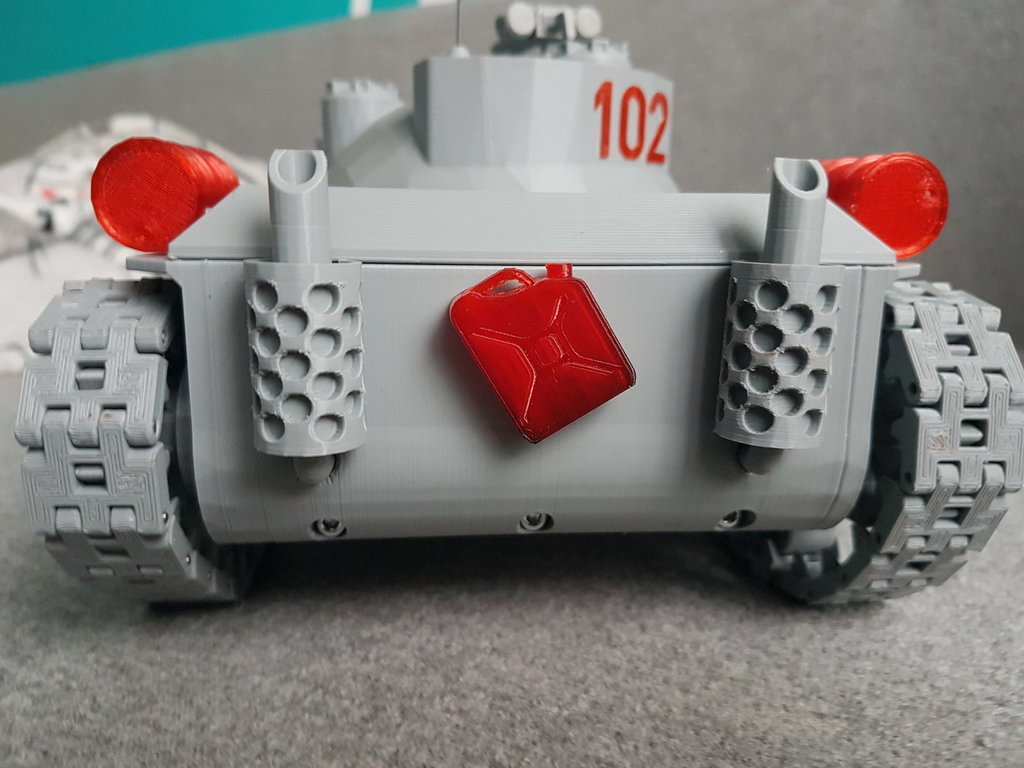

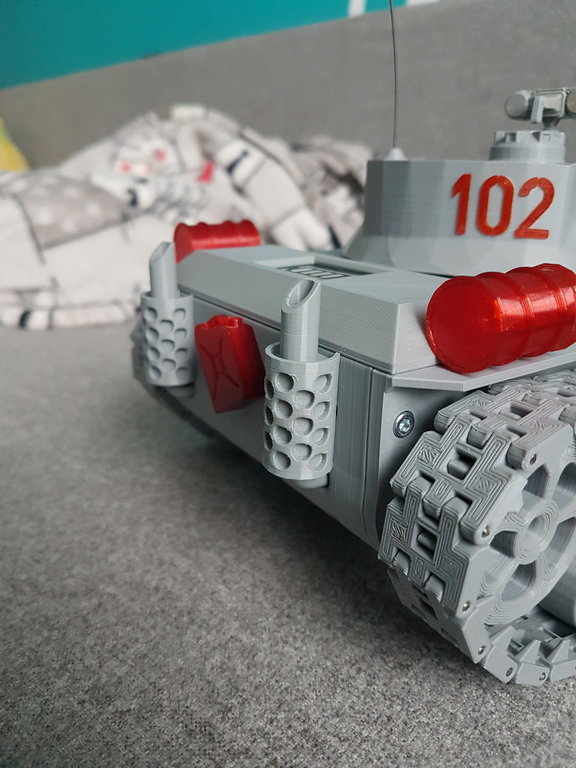

wydech wleciał już na kadłub ... zmiana koncepcji jego wyglądu się wkradła ale to raczej na plus jest bardziej z uniwersum jak z normalnego pojazdu ale o to chodziło

Przy okazji wleciał kanister na tył ... wiadomo proporcje beczki kanister są nie zachowane ale to mniejsza wersja beczek







Teraz muszę przeglądnąć tone plików z projektu i je wszystkie uporządkować ...



I jak to mówią w TV ... dziękuje wszystkim za uwagę

[przemo]

Udało mi się wszystko zebrać do kupy więc macie paczkę ... może się komuś spodobało na tyle że będzie coś takiego chciał wydrukować i się tym pobawić  jak by czegoś brakowało dajcie znać dorzucę choć powinno być wszystko ... wiadomo że czasem trzeba będzie coś szlifnąć no ale jest to mój pierwszy taki projekt więc idealnie być nie może



czołg zabawka by przemo.rar

[japim]

Wrzuć na thingiverse lub cults3d. Projekcik fajny - myślę że sporo osób z całego świata byłoby zainteresowanych. A gdybyś w tej samej technologii opracował "prawdziwy" czołg albo chociaż półmakietę - to chętnych byłoby multum. Np Abrams  albo Merkava.

[przemo]

W sumie może i wrzucę co mi zależy co do makiety to niestety ja wymiękam ... brakuje mi umiejętności żeby coś dobrze odwzorować ze zdjęcia itp ... myślę już nad zakupem jakieś takiej przekładni ale na 12V żeby było więcej mocy no i całej już metalowej ,jak coś mi wpadnie w ręce to pomyślę nad podobnym, raczej już większym no i już silniki zrobić na reglach i na prawdziwej aparaturze a nie na zero-jedynkowej klikawce z czajna

[mjs]

Przemo, gdy to zobaczy zbrojeniówka... ⚔️, to możesz zostać prekursorem.

Na Twoim miejscu spróbowałbym szczęścia na All..ro, drugim egzemplarzem autorskim. Kto wie, co przyniesie dzień.

[sławek]

Ja bym na miejscu Przemka pomyślał o jakimś nietuzinkowym i nie oklepanym  czołgu   z realu .( tygrysów i T34 jest na kopy..)



A tymczasem:

Wstawiłem "lufkę";   nie mam co podskakiwać  do dwururki Przemka





Kiepskie zdjęcia ale się zrehabilituje po  wykończeniu.

Ryś był już nawet przez chwile w kamuflażu ale raz że skopałem to dokumentnie, a dwa jakoś bardziej mi wpada w oko taki jednolity  więc szybko go przemalowałem na pierwotny stan .

Nawet nie pokaże tego zdjęć bo wstyd...



[mjs]

Wprawdzie beczółki na paliwo brakuje i haków do holowania (tył i przód), no i chciałoby się wydłużyć gąsienice do tyłu, ale poza tym, to prima bella.

Jest dar i talent konstrukcyjny. Brawo.

Odnoszę wrażenie, że Przemo coś otworzył...

[przemo]

Luchs jak sie patrzy, aż się prosi żeby dół poprawić Sławku ... uruchom go tak jak jest i jak znajdę chwilę czasu pomyślimy nad zrobieniem (wydrukowaniem) podwozia godnego góry Sławku ... Mirku a co otworzyłem ? ? co masz na myśli ?

[sławek]

Przy dobrych wiatrach jutro pojedzie.

Dziś złożyłem już napędy na gotowo , wprowadziłem kilka poprawek w koła napędowe i chyba wyeliminowałem zacięcia gąsienicy o których wspominał Przemek -przynajmniej przy testach "na sucho"

a nie  wyczerpałem jeszcze wszystkich zmian jakie miałem na myśli więc co do samego układu bez grzebieni jestem spokojny -to będzie jeździć bezproblemowo



Przemku  -przy najmniejszym wkładzie pracy  projektowej  i drukarki (np zachowując już  te gąski co są ) to i tak była by spora robota -trzeba by robić nowe boczki wanny, nowe koła nośne , wahacze... darujmy to sobie -i tak obarczyłem cie dodrukiem części z twojej drugiej wersji (do innego projektu)

Ale skłamie pisząc że nie myślałem o możliwościach przebudowy tego podwozia....



Mirku -dzięki ale to bardziej zmysł jak talent -przy tym ostatnim byłby wykonany staranniej a tak jest jedynie efekciarski .

[mjs]

Przemo, otworzyłeś nowy obszar, wkroczyłeś nań jak w otchłań, a my za Tobą. Nieskromnie powiem, że pobrałem pliki i oglądam je w Curze ze wszystkich stron.  A nawet w DSM. Nie wiem doprawdy czym to się skończy i kiedy, ale już rozmyślam nad wydłużeniem boków...

[przemo]

Mirku działaj, przerabiaj, drukuj ... nie zapomnij się tylko pochwalić jak coś podziałasz

[sławek]

Jeszcze nie w 100% ale można powiedzieć że w 99% (tylko odpalić wieże zostało )

Miejsca mało więc to bardziej taniec niż jazda

I ciekawostka- wstawiłem mu tylko 2 napędy .







[przemo]

Po panelach pomyka aż miło ... spróbuj jakiś dywan lub coś chropowatego może już nie być tak kolorowo ... ale zabudowa jest pierwsza klasa ... SUPER !!!

A jak rozwiązałeś mocowanie kół bez napędu ?

[sławek]

Po dywanie troszkę zwalnia ale nie traci na dzielności .

Muszę poprawić wahacze z jednej strony -koła są lekko pod kątem i zagarniają gąskę pod kadłub przy jeździe do przodu a do tyłu wypychają je na zewnątrz , nic się nie dzieje -poprawki moje działają , ale odrobinę mam przez to chwilami wolniejszą lewą stronę .

Ewidentny brak grzebienia



Koła "napędowe" bez napędu - odciąłem to co wystawało osi z łożyska , wstawiłem podkładkę i przyśrubowałem ją  od "wewnątrz" do koła , i takie zespoły koło/łożysko wkładam na wcisk w burty -jak zostawię taki układ napędu x2 to wtedy wkleję je klejem dającym się rozkleić w razie czego -nawet zwykłym UHU Porem

A przy okazji -w razie czego mogę zabrać już teściową do lasu, łopata i siekierka jest .....Może wbrew regułom kamuflażu ale co tam



[przemo]

No to dzisiaj zaliczona jazda terenowa ...





baterie już ciut rozładowane ale w terenie ciut brakuje mocy ... przypomnę że pojazd waży 960 gram ... płytka już nie pociągnie pewnie pakiety 2S bo jest maksymalnie do 6V, o silniki bym się nie martwił dadzą radę. Jedyne rozwiązanie to dokupić odbiornik do mojego X-lite, mam 2 ESC do bezszczotek i zmiksować silniki na v-tail tak jak to robiłem w tym już dawno zapomnianym i nie do kończonym projekcie ....





ale to już kosmetyka że tak powiem ... zabawka sobie radzi na zewnątrz a w warunkach domowych jeszcze lepiej więc można powiedzieć cel osiągnięty ... zmiana na regle i normalną aparaturę to już tzw kosmetyka w zasadzie ... będzie czas będę o tym myślał



[mjs]

Bardzo naturalnie wygląda jazda w terenie. Zryłeś nieco darni nawet. Obracana wieża podczas jazdy, to istny szał. Chciałoby się jeszcze trochę dymu z luf i dźwięk wystrzału. Jakiś dołek strzelecki, do którego by wjechał. No i oddał salwę. Świetna zabawka, aż mnie korci. Trochę błota poligonu jakby się trafiło... A naoliwiłeś gąsienice?

[przemo]

Dzięki Mirku za dobre słowo. Gąsienic nie oliwiłem bo teraz fajnie popiskuje prawie jak prawdziwy ?

Korci mnie większa i mocniejsza przekładnia taka na 12V ale to pomyślimy przy jakimś wolniejszym czasie jak znjadę. A jak korci to drukuj Mirku pliki masz ? jak ktoś chce w zasadzie to moge jeszcze udostępnić pliki z Design Spark Mechanical w zasadzie.

[przemo]

Po ciężkich bojach w końcu udało mi się wrzucić na Thingiverse

https://www.thingiverse.com/thing:4227346



Krajowa kwarantanna w końcu mnie do tego zmusiła
