Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10

przemo
 Udostępnij

Rekomendowane odpowiedzi

przemo

przemo

Opublikowano
  • Autor
Opublikowano

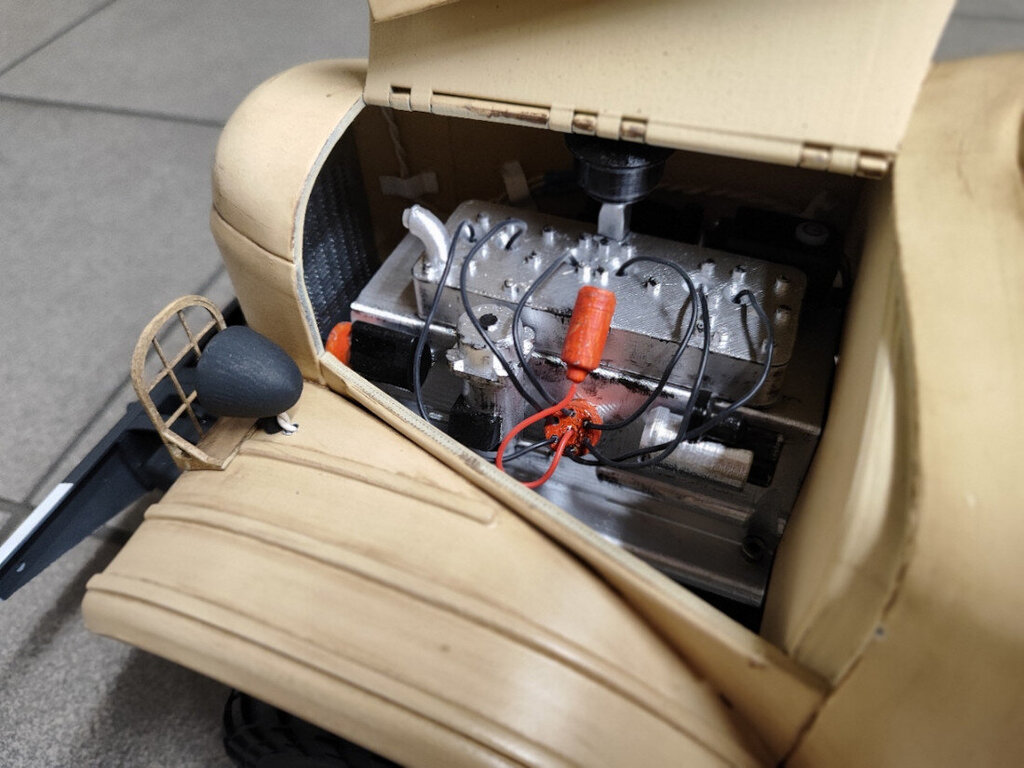

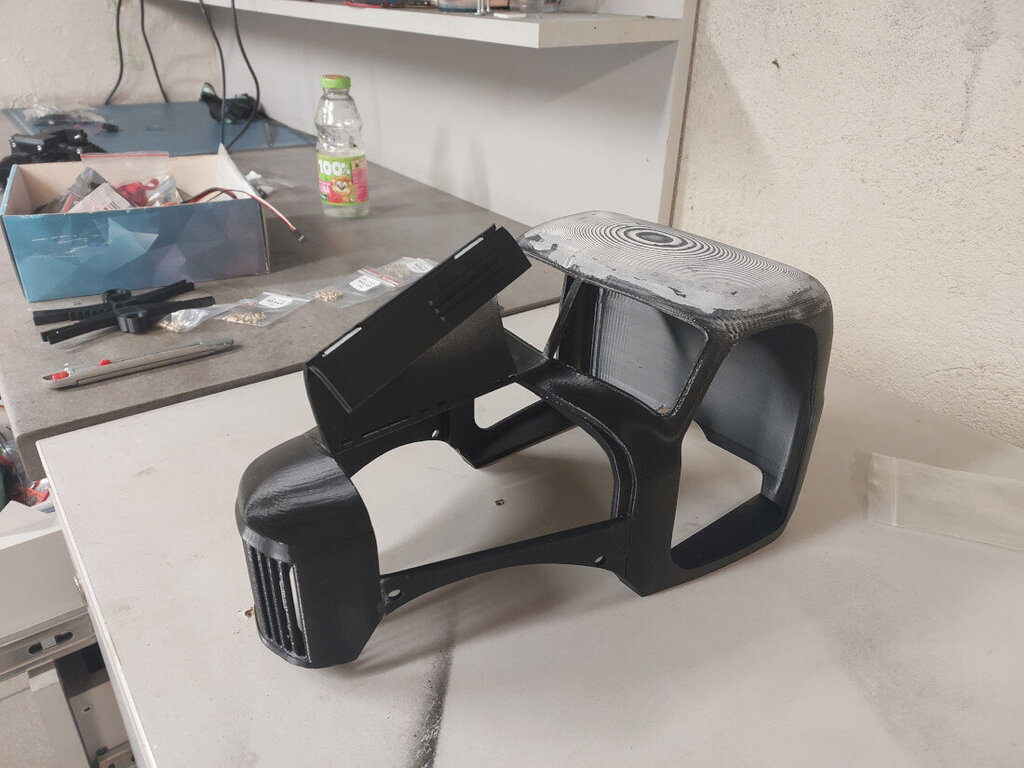

Powoli pracę ruszyły w realu ... lwia część szoferki gotowa, maska otwierana na tyle żeby nie osłabić przodu szoferki a można było zobaczyć "makietę" silnika (a w zasadzie coś co ma to przypominać i zasłonić silnik elektryczny i kable)

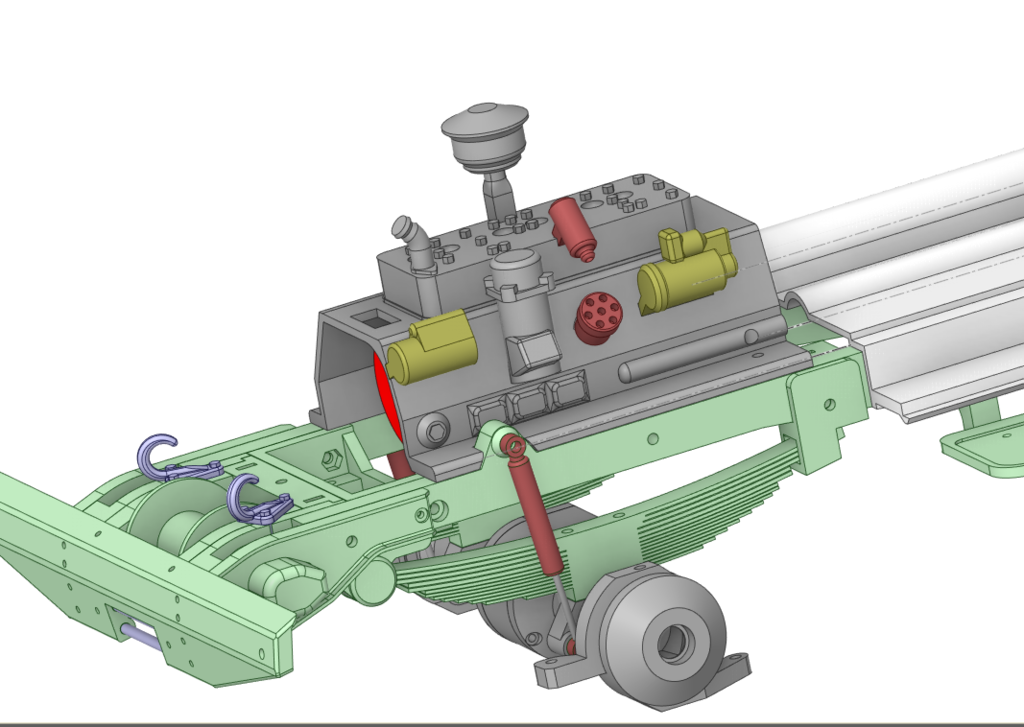

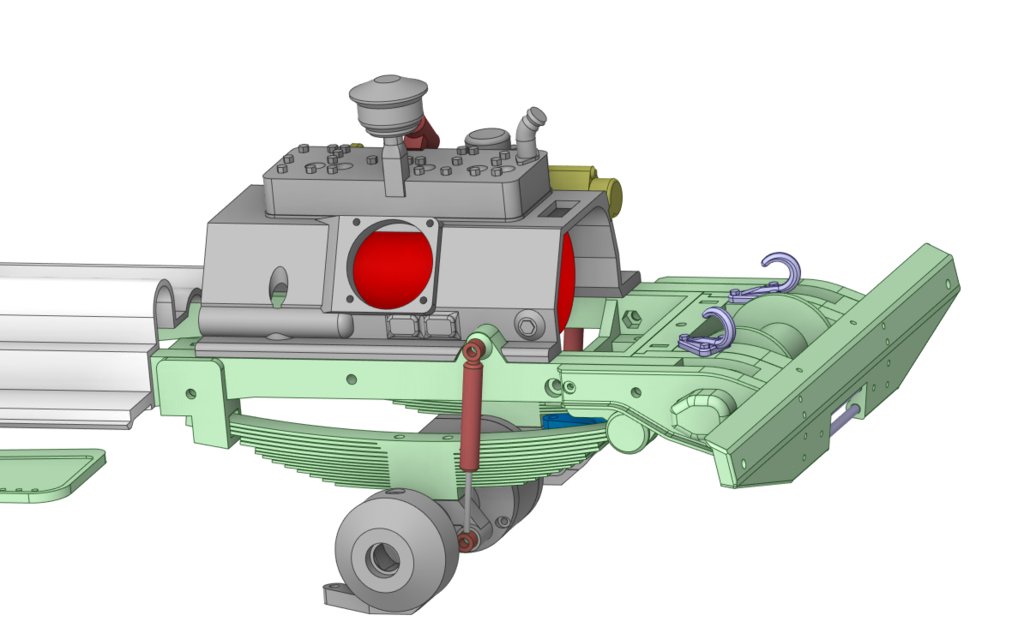

Silnik wstępnie ma tak wyglądać ... trochę przeszedł zmiany względem poprzedniej wersji i możliwe że może się jeszcze zmienić




W silniku przewidziane miejsce na wentylator od strony nie otwieranej maski do chłodzenia silnika ... chłodzenie przyda się tam gdzie koła najwięcej mielą czyli np jazda po piachu. Tym razem planuję go włączać z aparatury nie z fizycznego włącznika.




I rzut oka na ramę

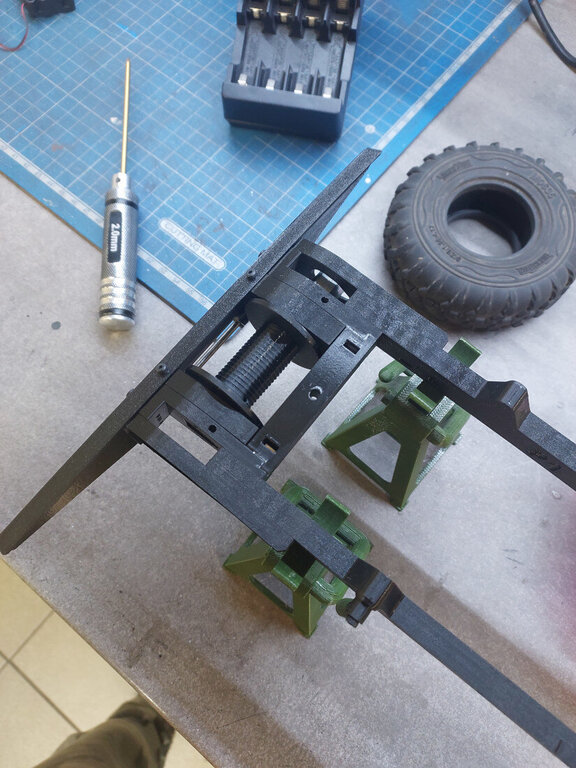

bęben wyciągarki z gwintem, żeby pierwsze ułożenie liny na niej było bezproblemowe

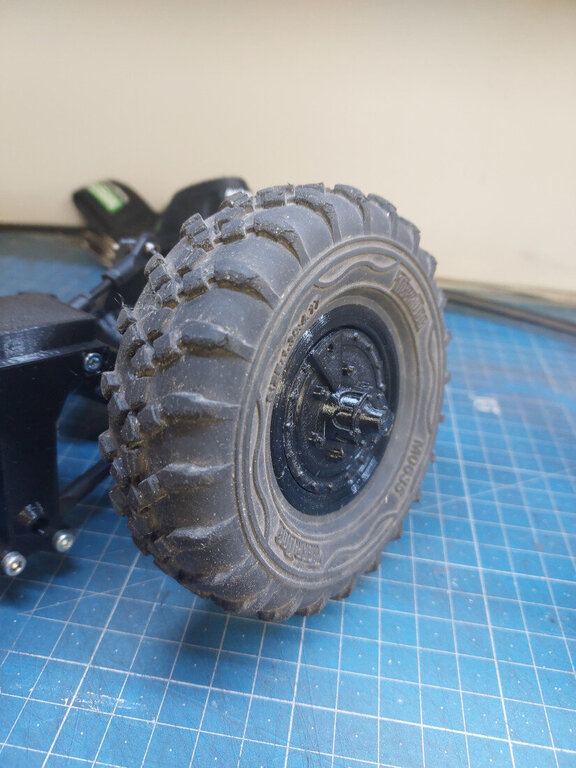

No i felga z kołpakiem ... takie wstępny wydruk, jest to już wersja nie aktualna, obecna przeszła zmiany pod kątem proporcji i czeka na kolejkę w wydruku ...




w przyszłym tygodniu spodziewam się brakujących części więc możliwe żeby ruszę z praca mocniej ... na razie to tak łatam dziury gdzie mogę i jak mogę

CDN ...



  • Lubię to 4
  • Odpowiedzi 334
  • Dodano
  • Ostatniej odpowiedzi

Top użytkownicy w tym temacie

Top użytkownicy w tym temacie

Popularne posty

przemo
przemo

No i przyszło mi zaniechać pracę nad Mazem ... przyczyna takiej decyzja była moja nie frasobliwość ... niestety nie sprawdziłem sobie dobrze szerokości i Maz okazał się za szeroki na start w zawodach

przemo
przemo

Wcisnę trochę aktualizacji co do Urala ... ogólnie Puchar Śląska zakończyłem na 6 miejscu w generalce. Uralem z zabudową gaśniczą zaliczyłem 2 rundy z tym że w drugiej rundzie była nowa niższa zabudow

przemo
przemo

W sumie Ziła będę powoli kończył, zostało mi podrobić boczki w drzwiach i kierowcy w zadek wszczepić magnes neodymowy jak i w fotel żeby otrzymał się w siodle podczas pokonywania bezdroży. Wyciąg

Opublikowane grafiki

przemo

przemo

Opublikowano
  • Autor
Opublikowano

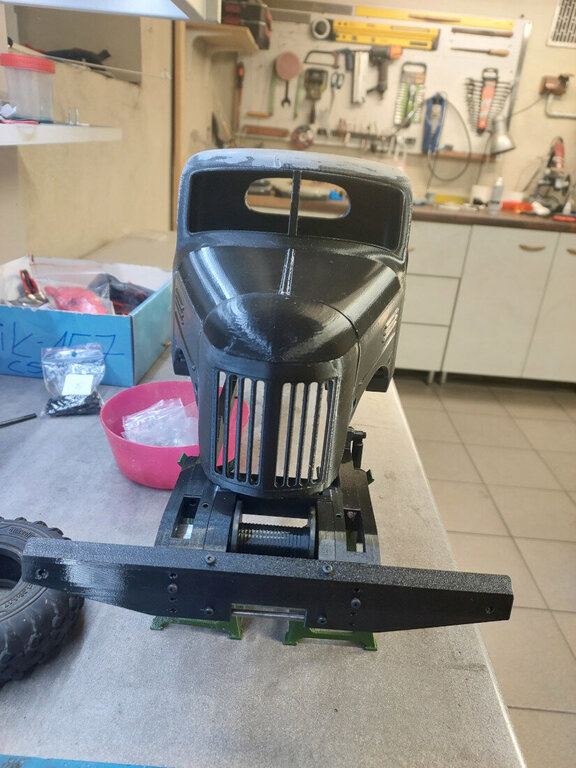

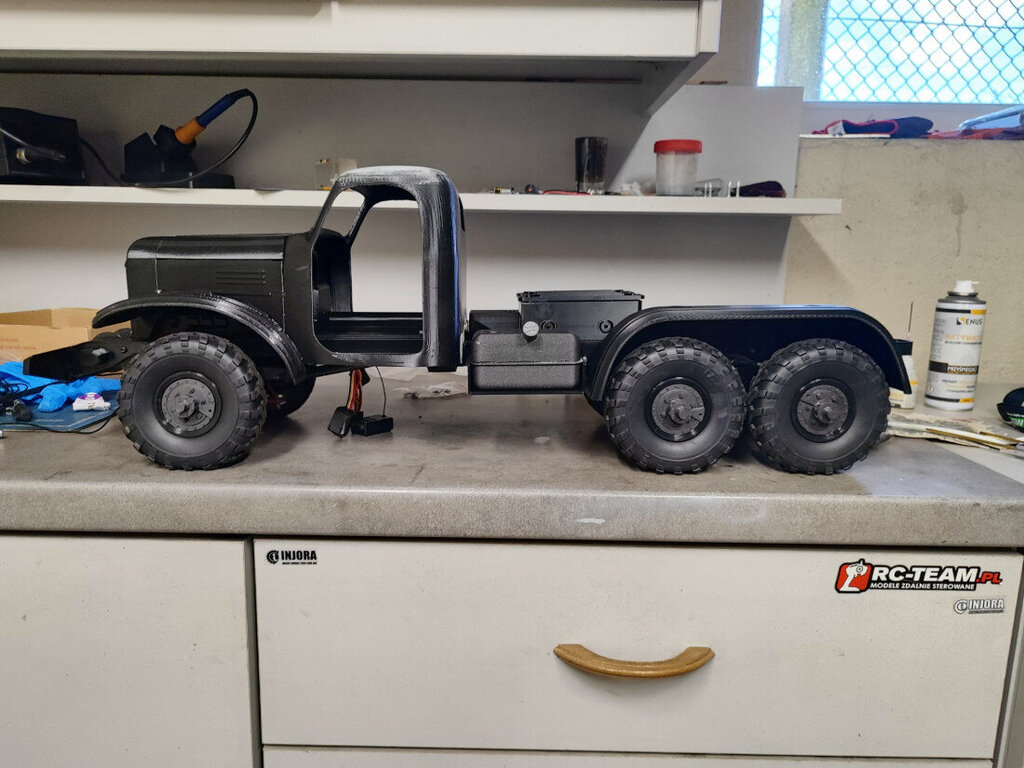

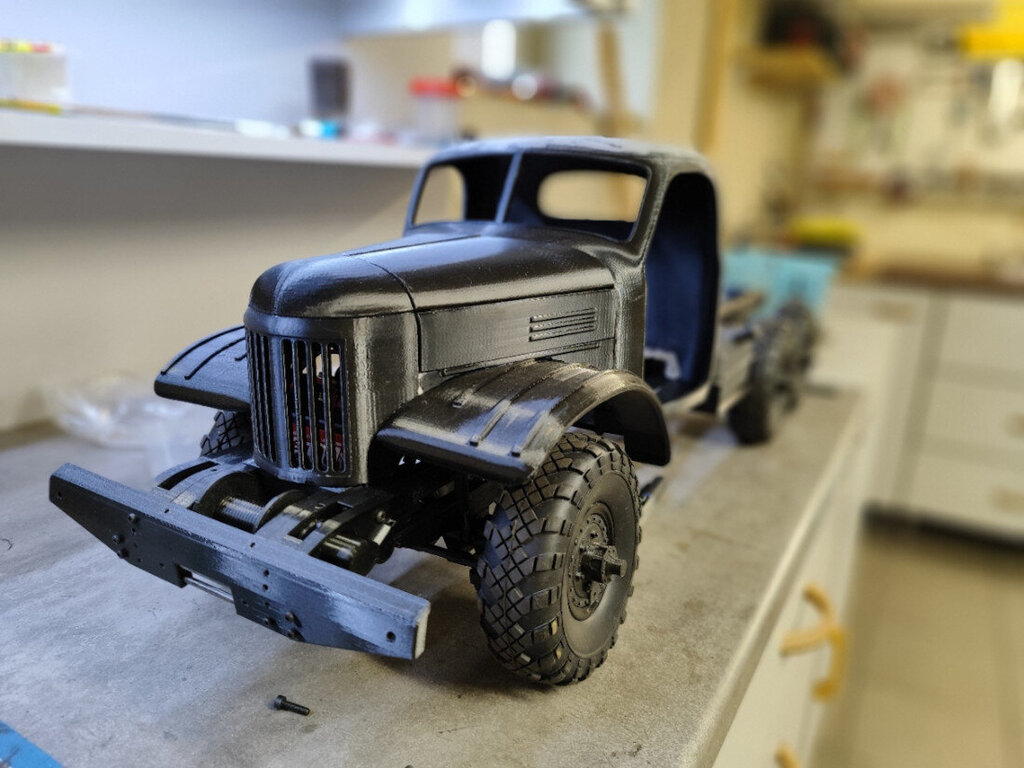

Popchnięte znowu do przodu

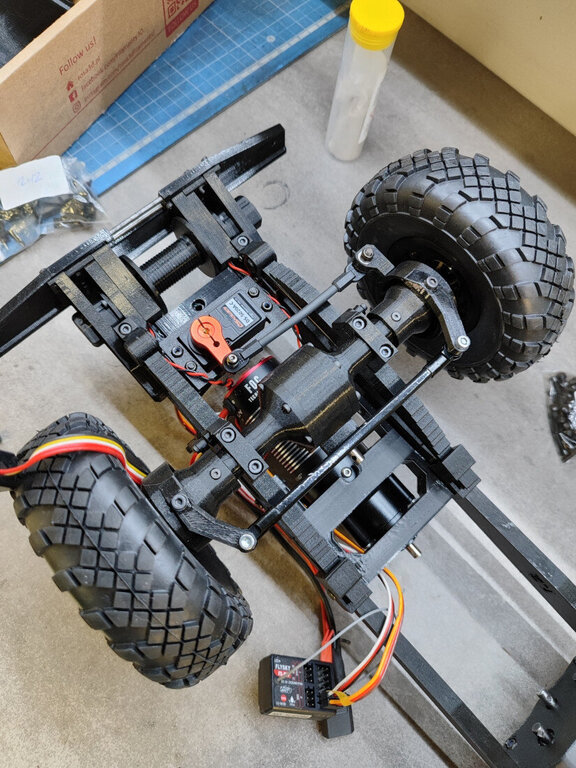

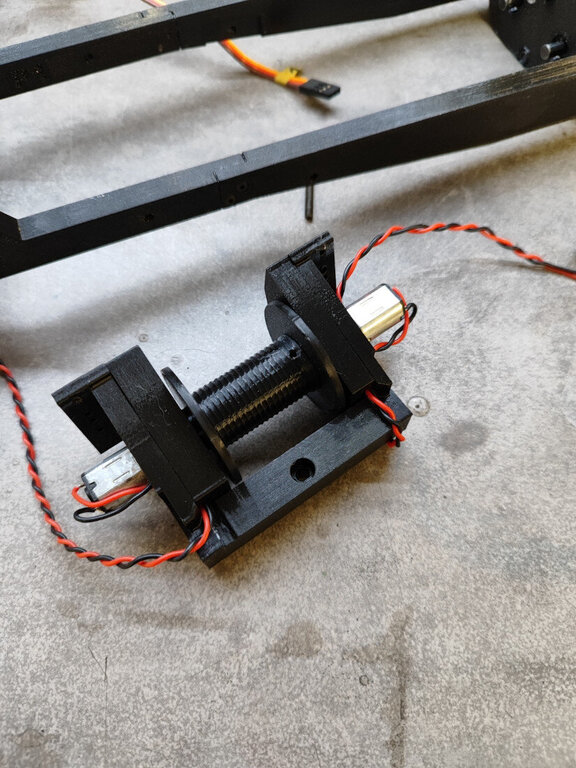

przednia wyciągarka

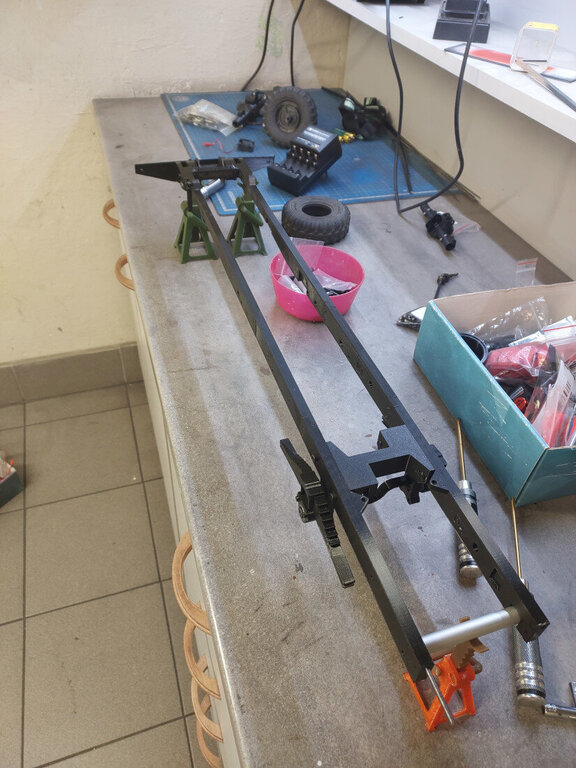

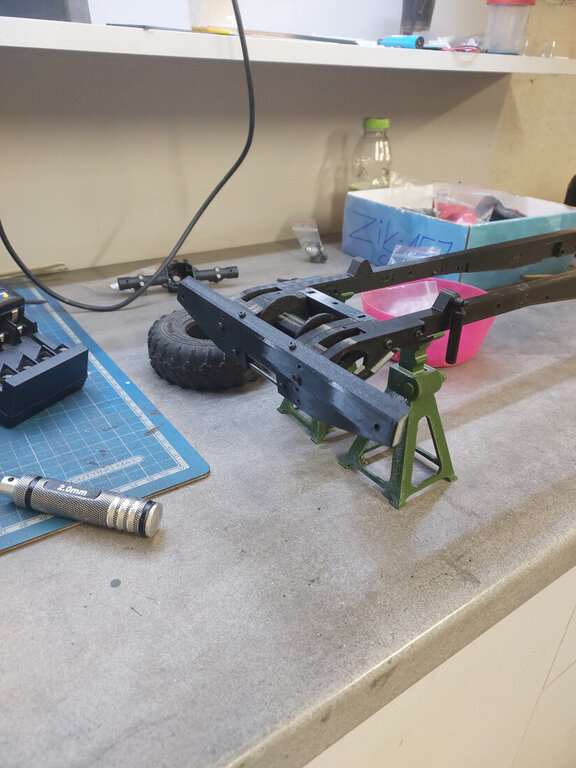

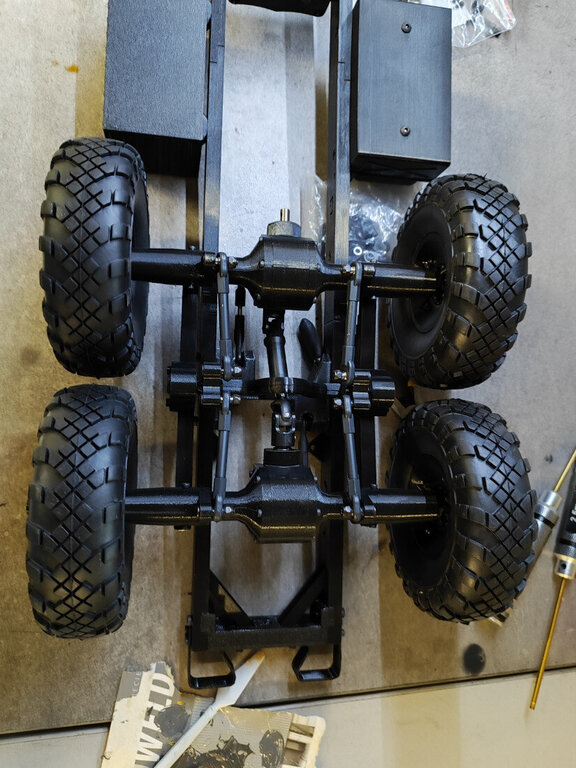

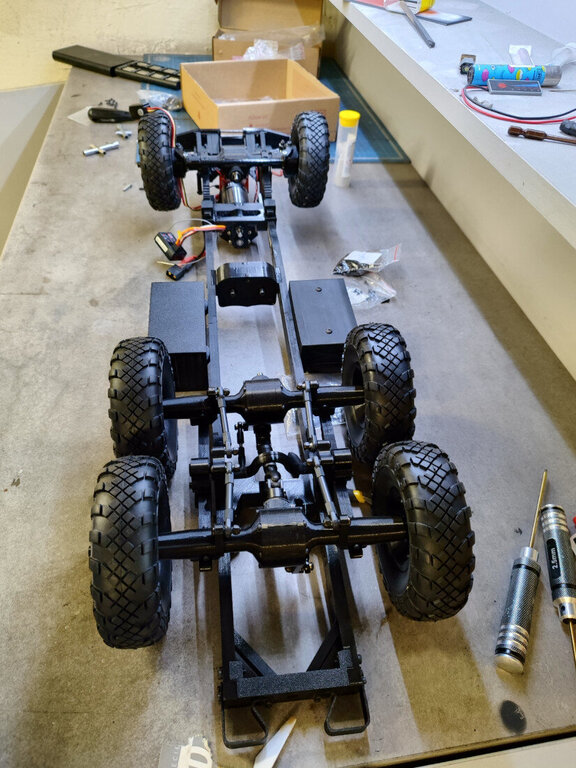

Rama poskręcana

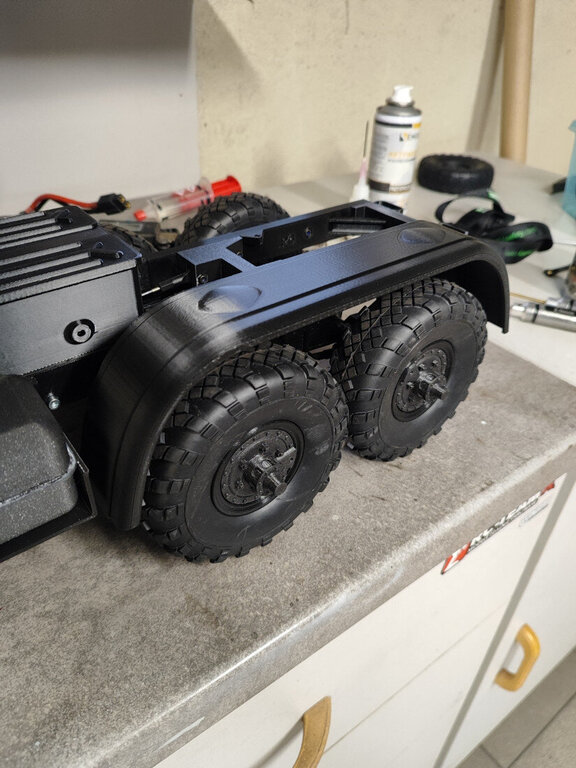

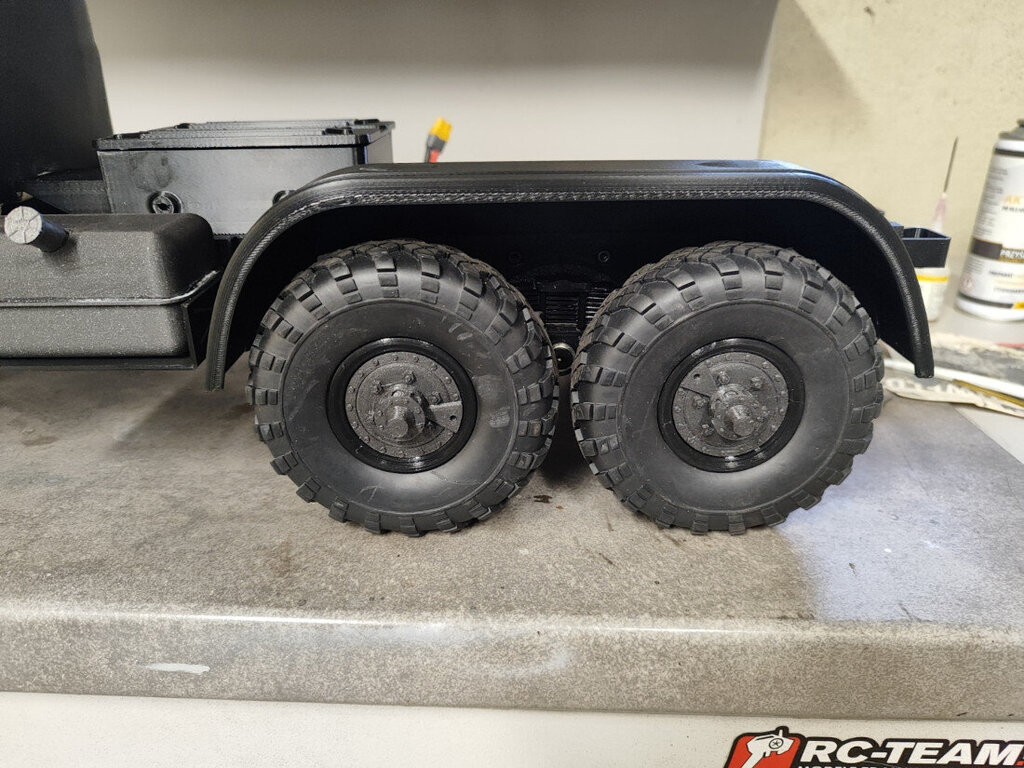

Błotnik tylny na razie jeden bo na weekend zabrakło materiału ..










I póki co tyle




No i żeby nie było ... jeździ ... ale na razie po warsztacie ... kilka elementów muszę poprawić



  • Lubię to 4
  • Ta odpowiedź cieszy się zainteresowaniem.
przemo

przemo

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

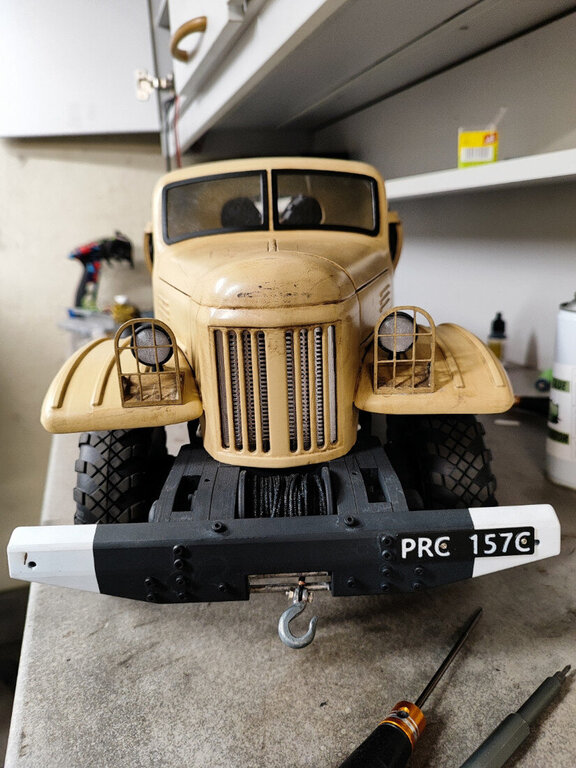

Pierwsze kopanie przednim zderzakiem zaliczone w terenie :)





  • Lubię to 7
przemo

przemo

Opublikowano
  • Autor
Opublikowano

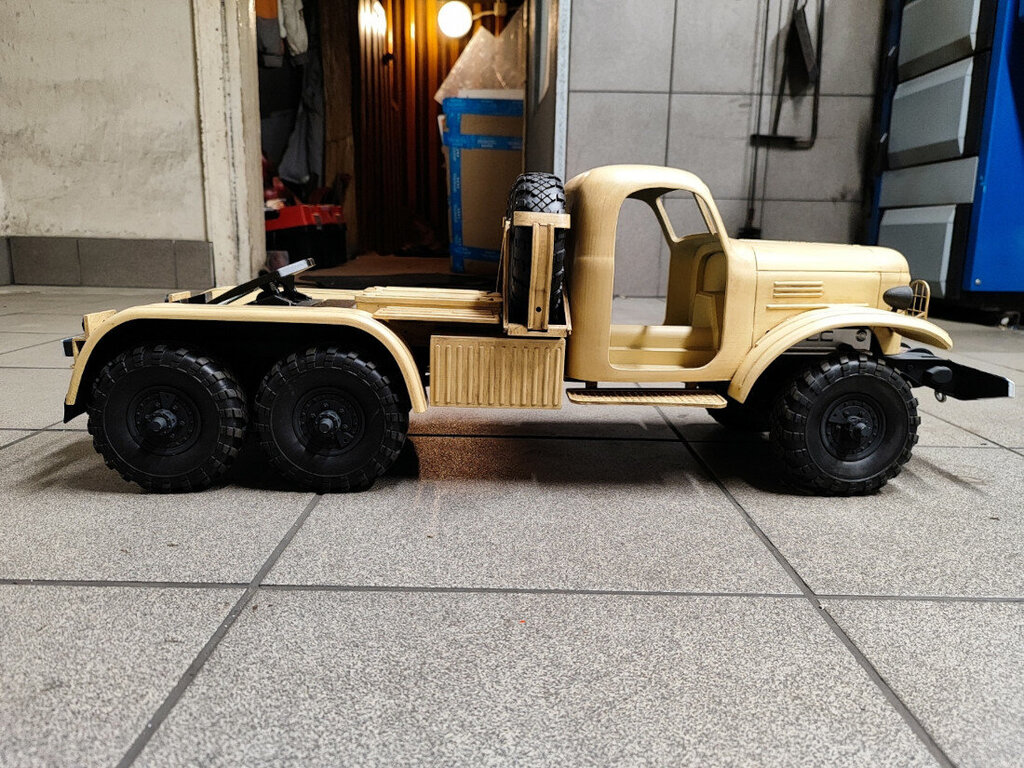

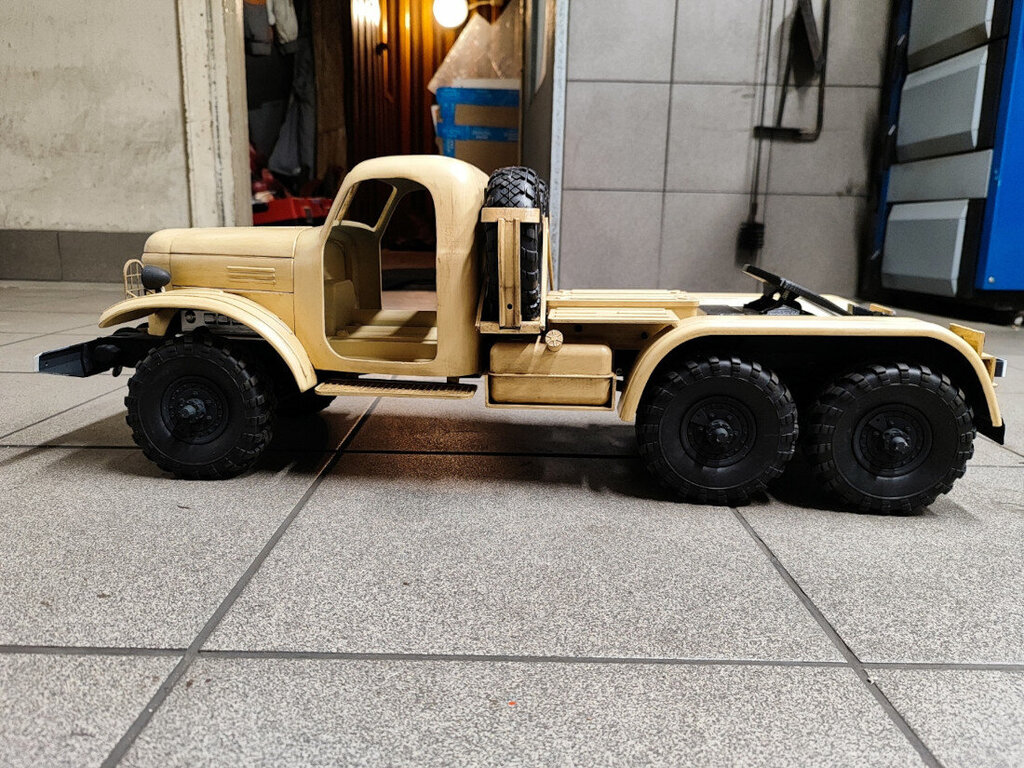

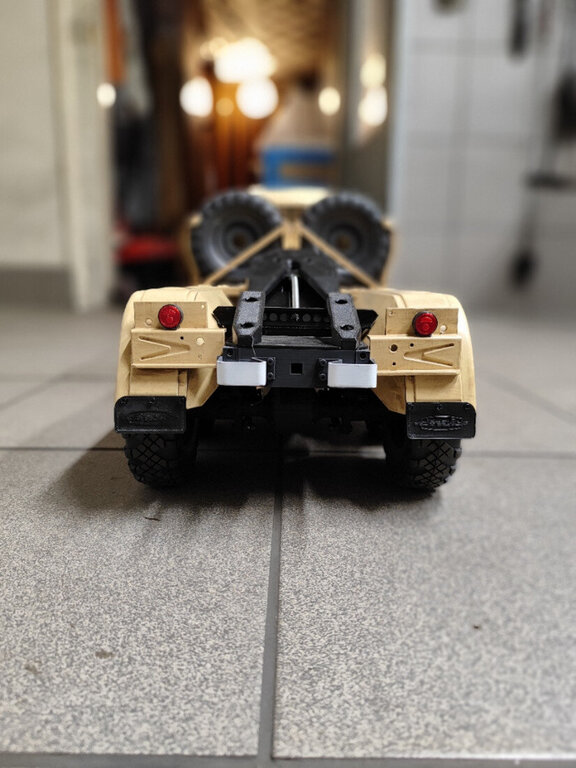

Tymczasem podczas malowania ... zrezygnowałem z kolory zielonego bo już mi się ciut przejadł ... postawiłem na malowanie pustynne ...




























CDN ...

  • Lubię to 1
  • Ta odpowiedź cieszy się zainteresowaniem.
przemo

przemo

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

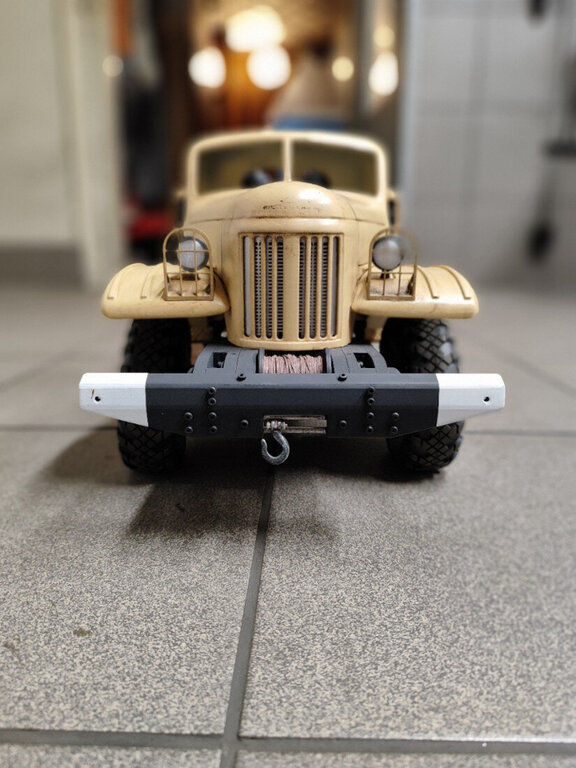

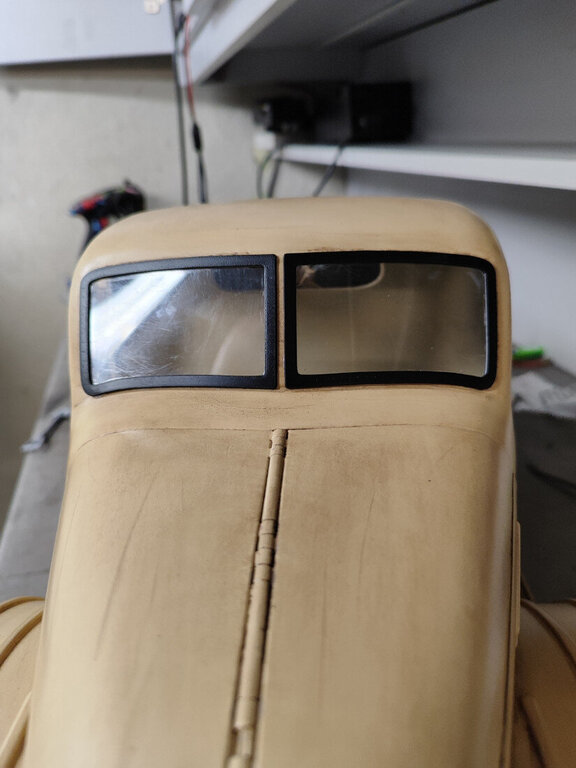

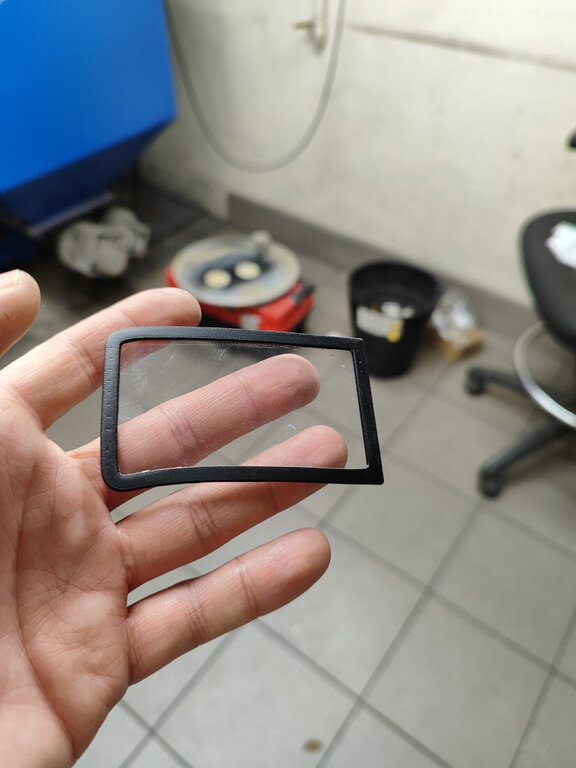

Jak drzwi nie ma tak na razie nie będzie ... czekam na zawiasy ze stali dentystycznej według swojego projektu :) ... ale korzystając z wolnego czasu opanowałem przednie szyby w kabinie :)












mozolnie ruszyłem z wnętrzem ... mam deskę rozdzielczą ale schnie szpachla ... więc znowu korzystając z wolnego czasu postanowiłem spożytkować go na naskrobanie naczepy PR 11 i rakiety SA-2 :D















Rakieta SA-2 już się zaczęła drukować ... będzie mieć ponad 100 cm :)

  • Lubię to 5
  • Ta odpowiedź cieszy się zainteresowaniem.
przemo

przemo

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano (edytowane)

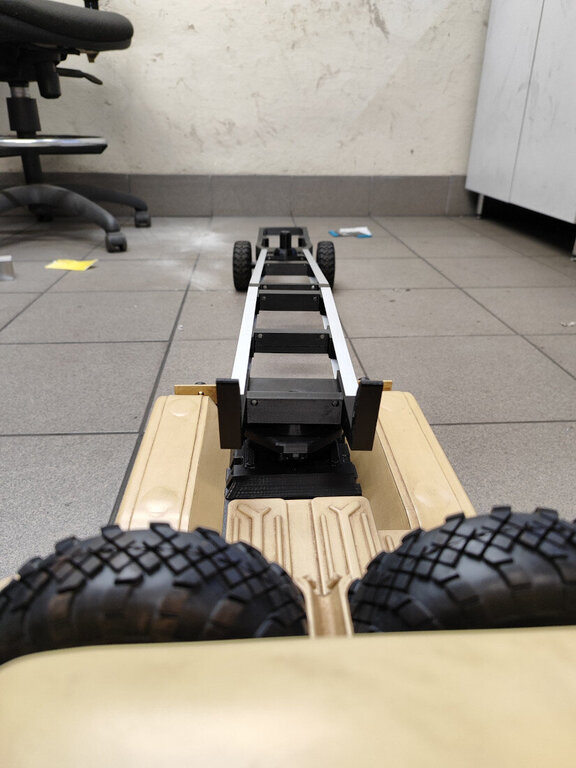

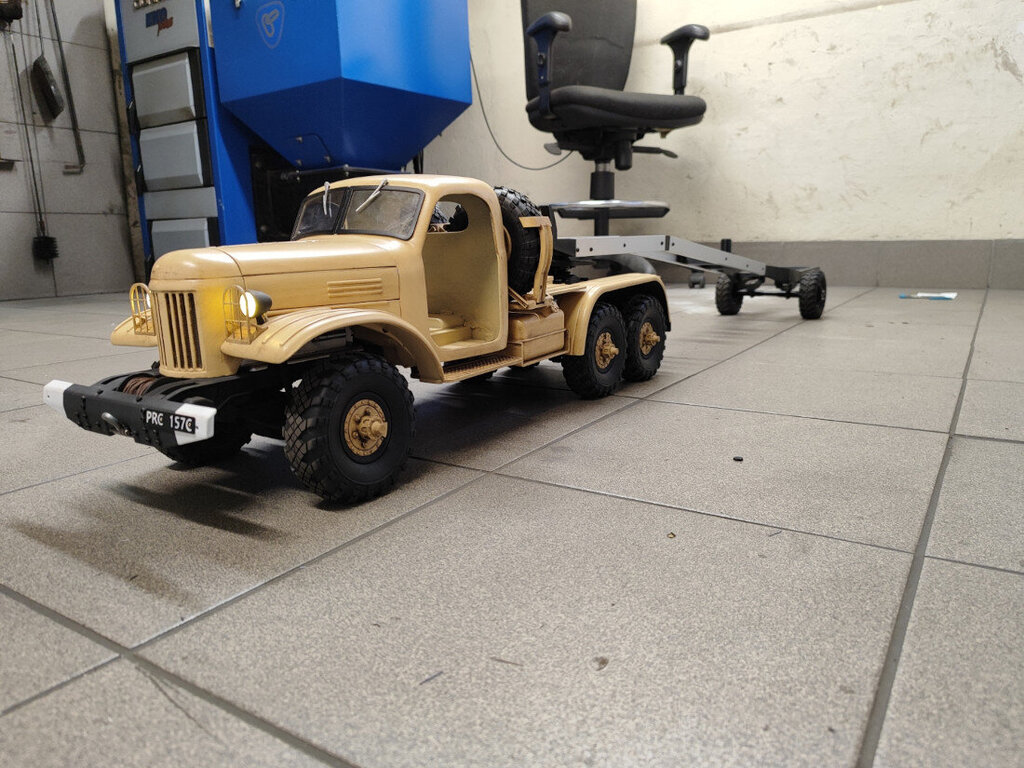

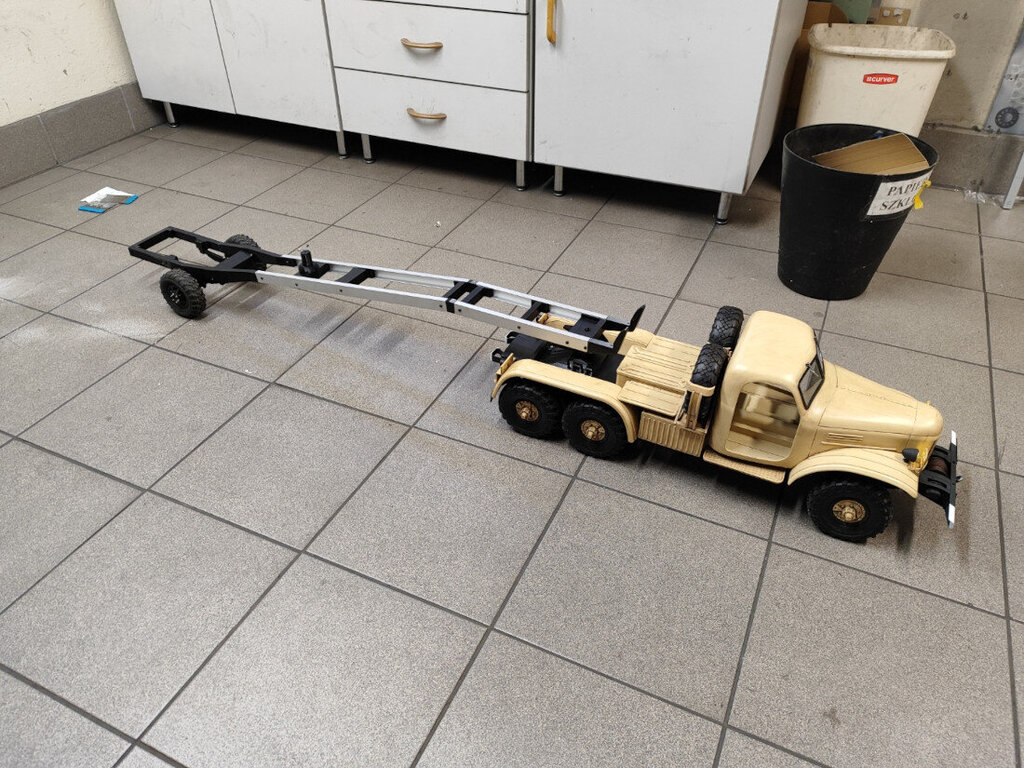

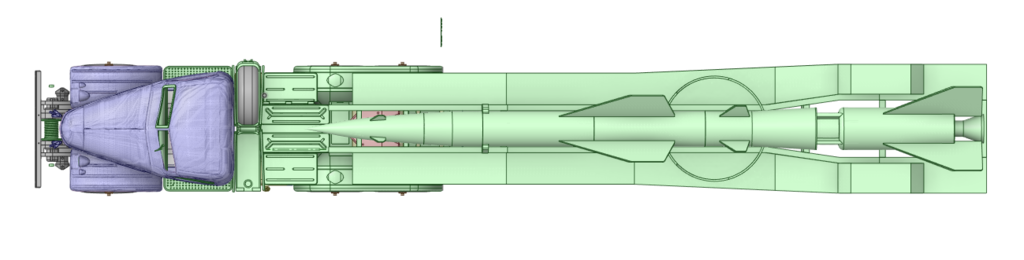

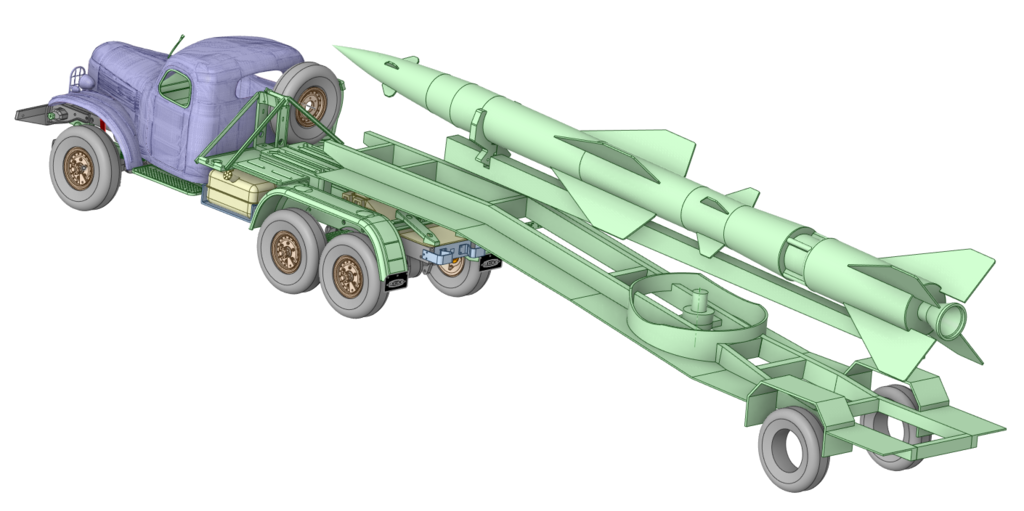

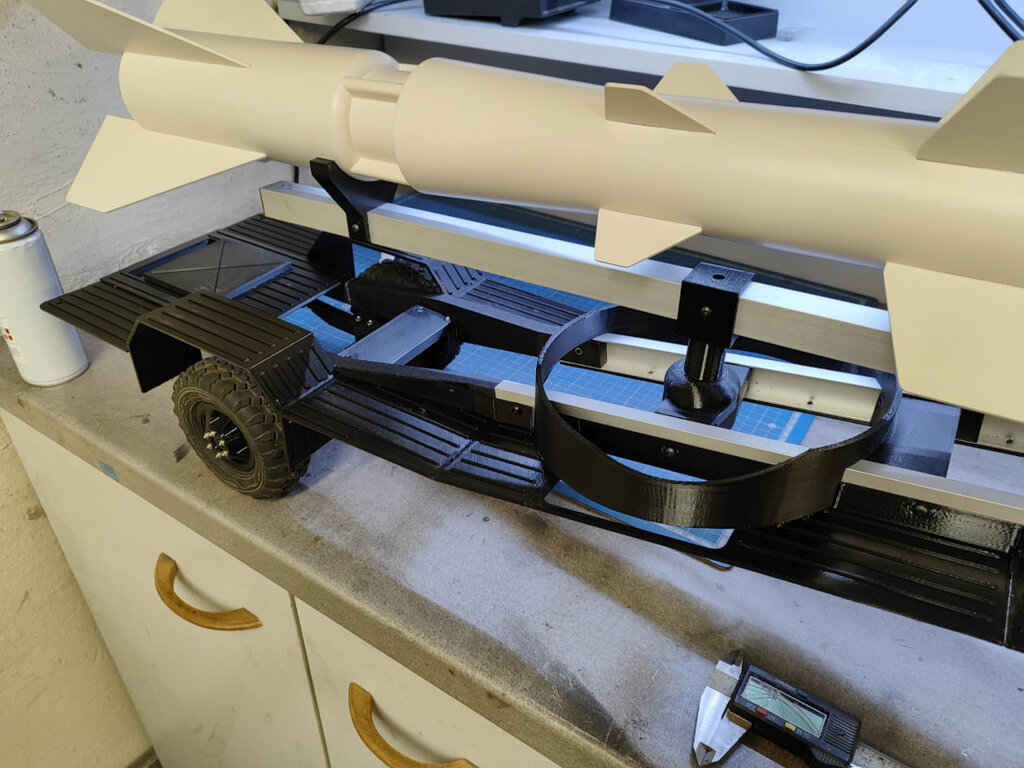

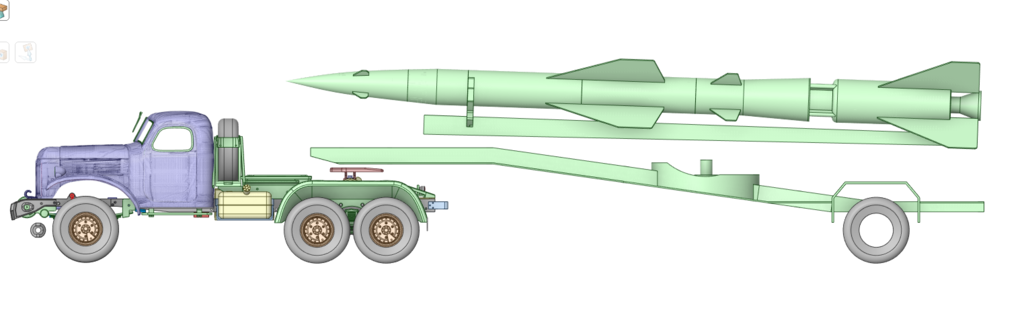

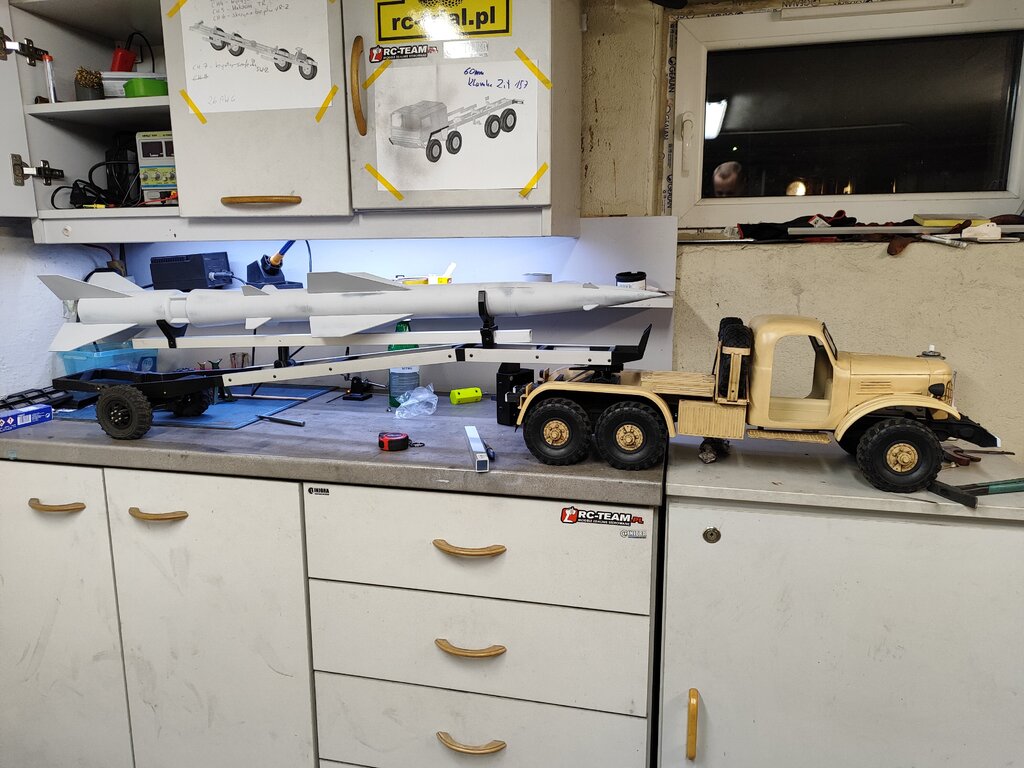

Czekając na brakujące elementy do ciężarówki moce przerobowe rzuciłem na naczepę PR-11B a przynajmniej coś co ma ją przypominać z sylwetki












długość zestawu to około 164 cm

No i na naczepie będzie rakieta SA-2


Film z krótkiej jazdy po warsztacie ... siodło fajnie działa i stabilizuje naczepę co widać na filmie





Edit ...

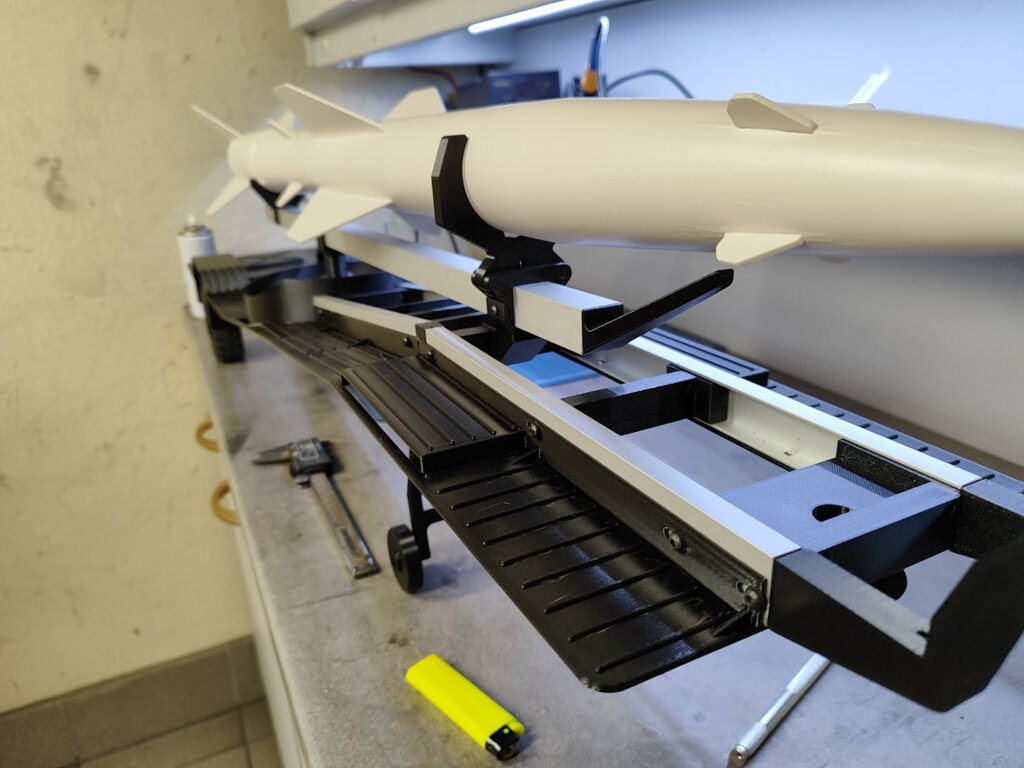

Rakieta siedzi


Edytowane przez przemo
  • Lubię to 5
  • Ta odpowiedź cieszy się zainteresowaniem.
przemo

przemo

Opublikowano
  • Autor
  • Ta odpowiedź cieszy się zainteresowaniem.
Opublikowano

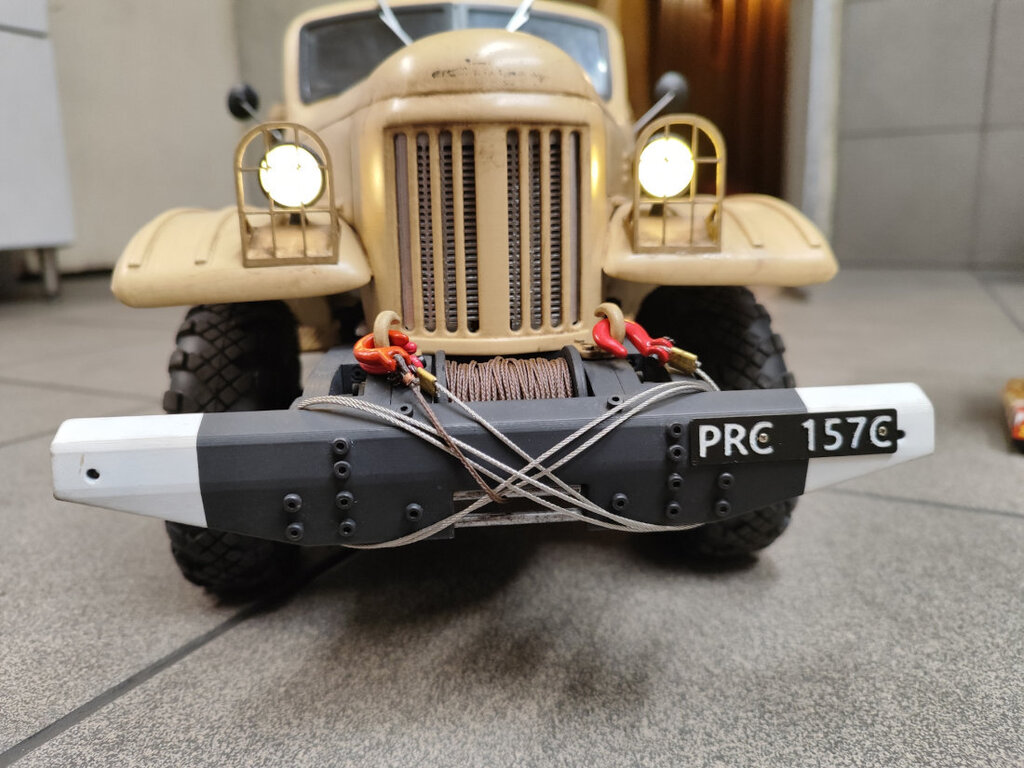

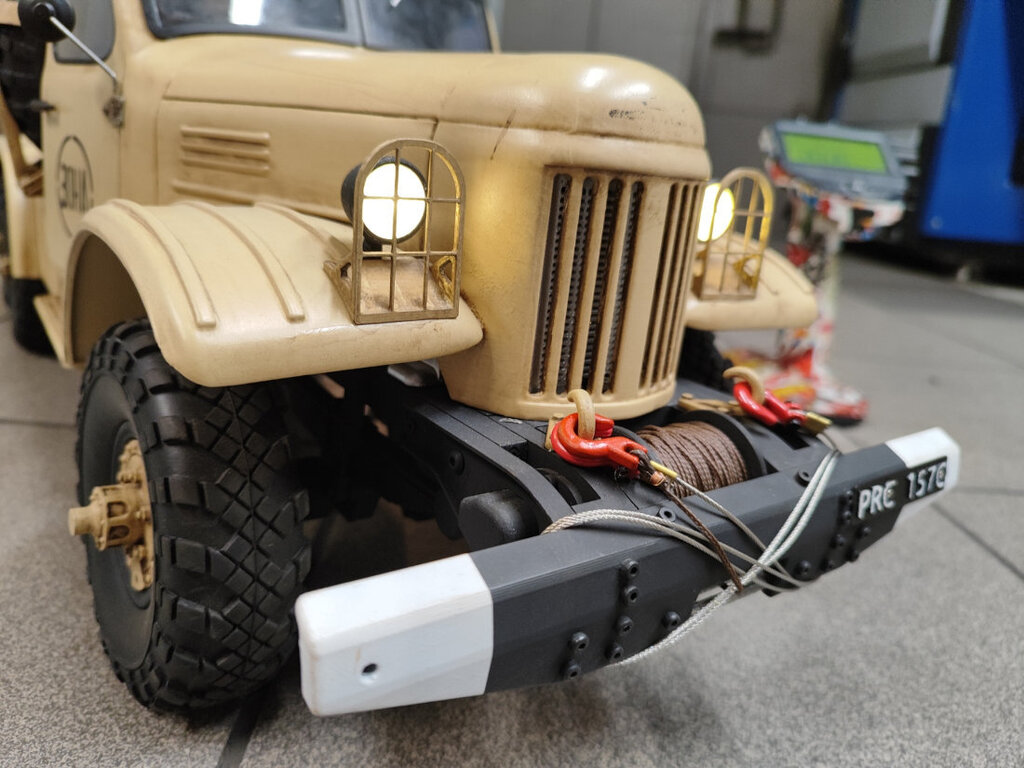

Dostałem w końcu odlewany zawiasy drzwi i przednie haki więc mogłem co nie popchnąć do przodu ... hak do wyciągarki do odlew a pozostałem dwie sztuki przy linie stalowej są aluminiowe z aliexpress.

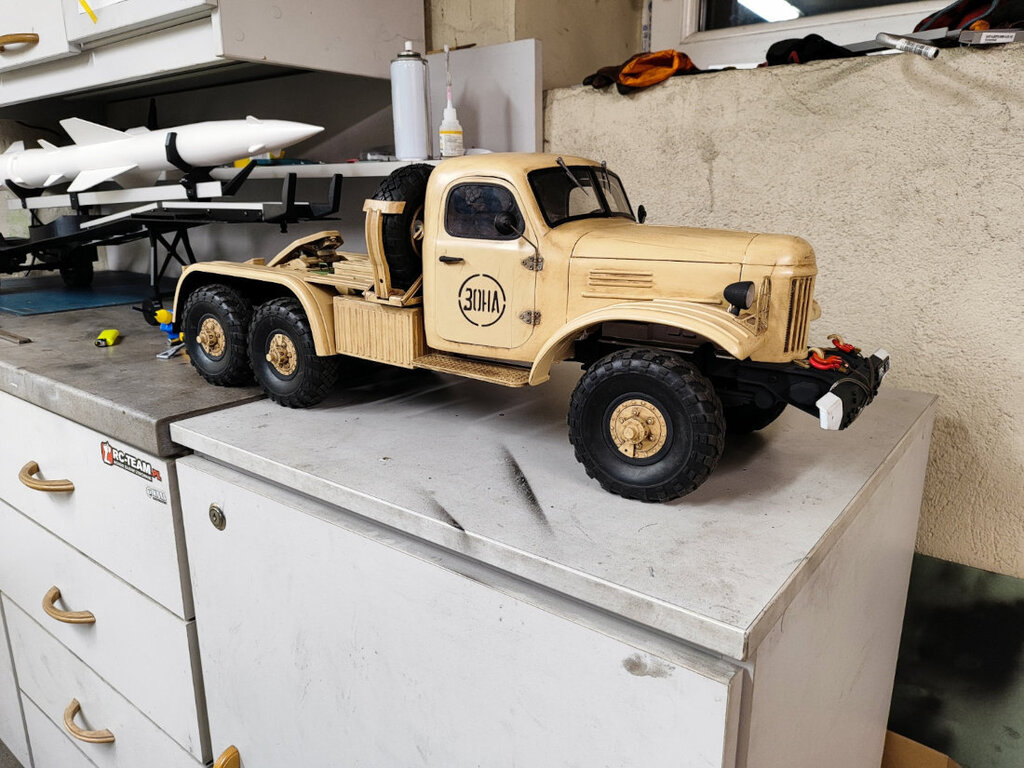

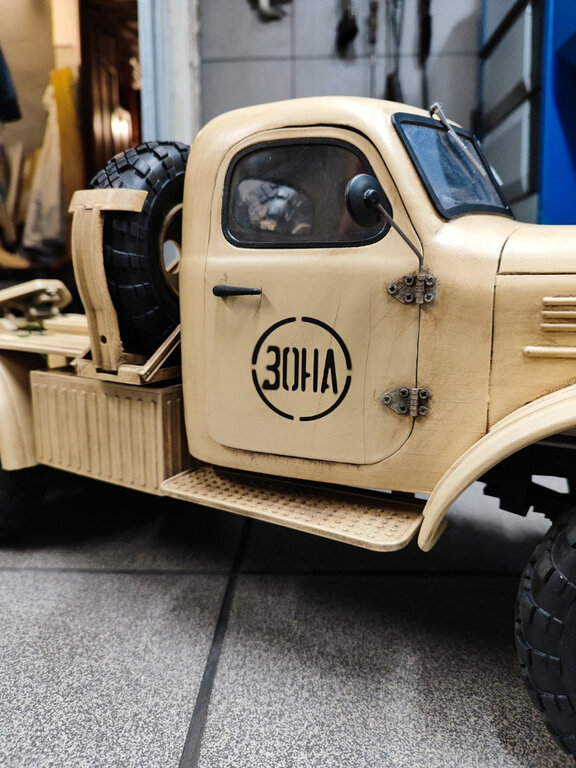

Drzwi zamontowane IMG_20231215_182841.thumb.jpg.2e40df0ebca2cc15bbff50eaf5a04130.jpg

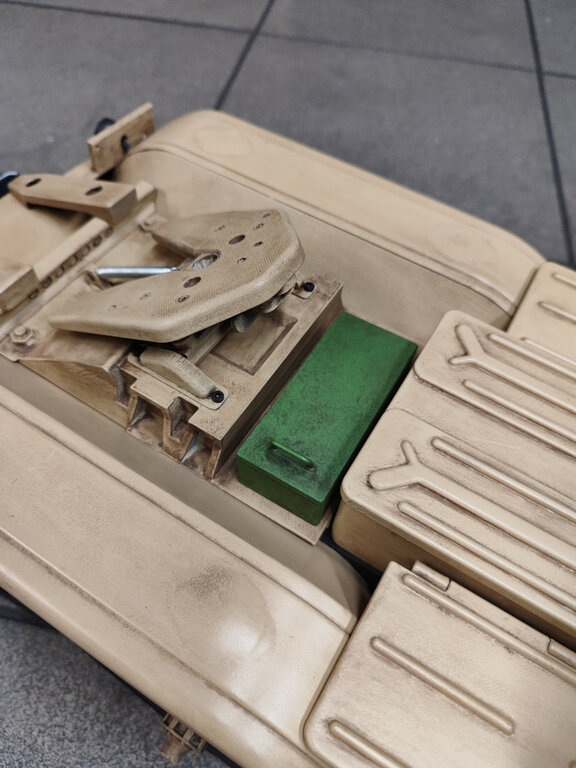

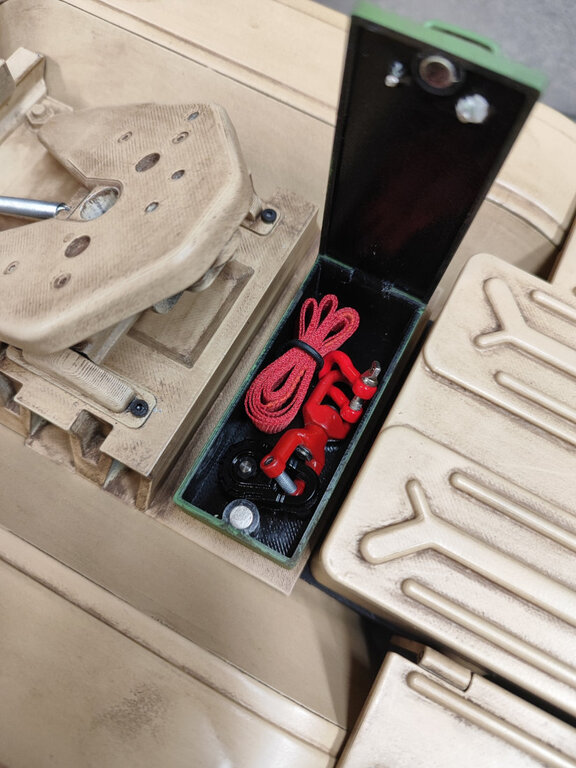

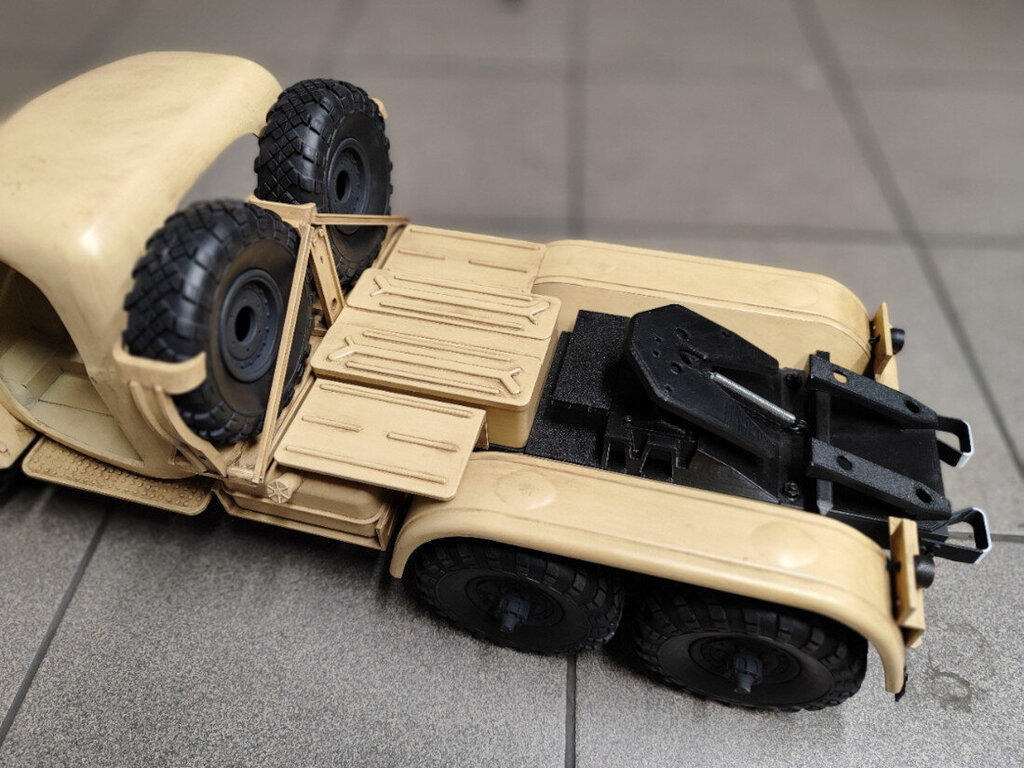

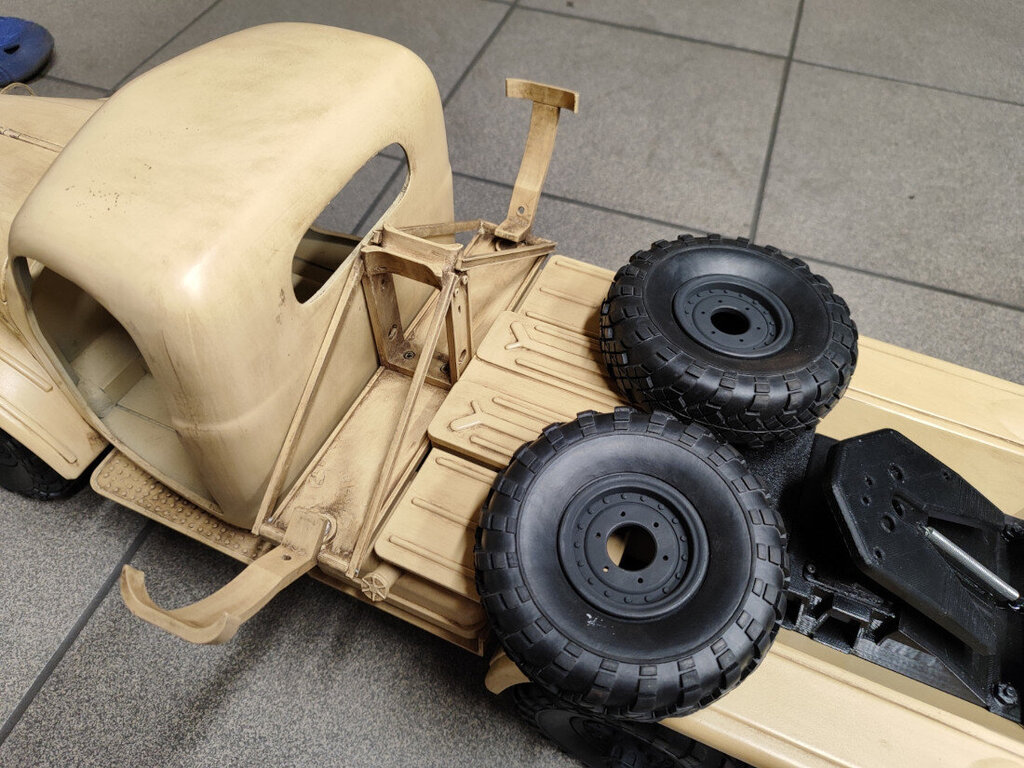

Na tył zrobiłem skrzynię ze szpejem do przepraw solo czyli pasy parciane, szekla i zblocze do wyciągarki

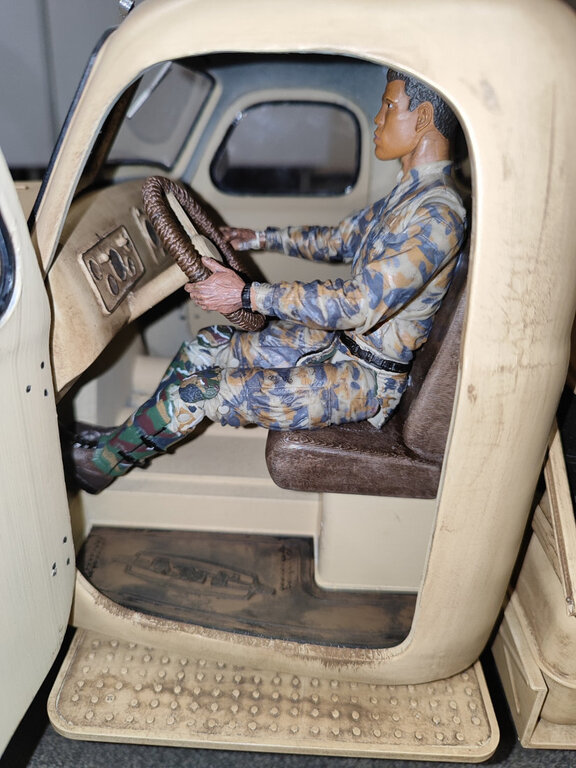

środek wstępnie ogarnąłem ale brakuje mi lewarków do zmiany biegów i chyba pokuszę się o pedały bo mam miejsce :D

Dzisiaj mam w planach jakąś dłuższą jazdę próbną, którą spróbuje udokumentować :)



Naczepa trochę przybrała





  • Lubię to 4
  • Dzięki 2
  • 2 tygodnie później...
przemo

przemo

Opublikowano
  • Autor
Opublikowano

No to klasa Super Scaled wzywa ... mam na przyszły rok wyzwanie w postaci startu w nowej kategorii czyli Super Scaled czyli wierne odwzorowanie modelu 4x4 ... wstawiłem na stół Land Rover'a serii III ... pewnie zakończy się malowanie Camel Trophy ... szerokość 170 mm a rozstaw osi 239 mm ... zdrowe maleństwo o zdrowe wyzwanie do poskładania mechaniki w tym modelu

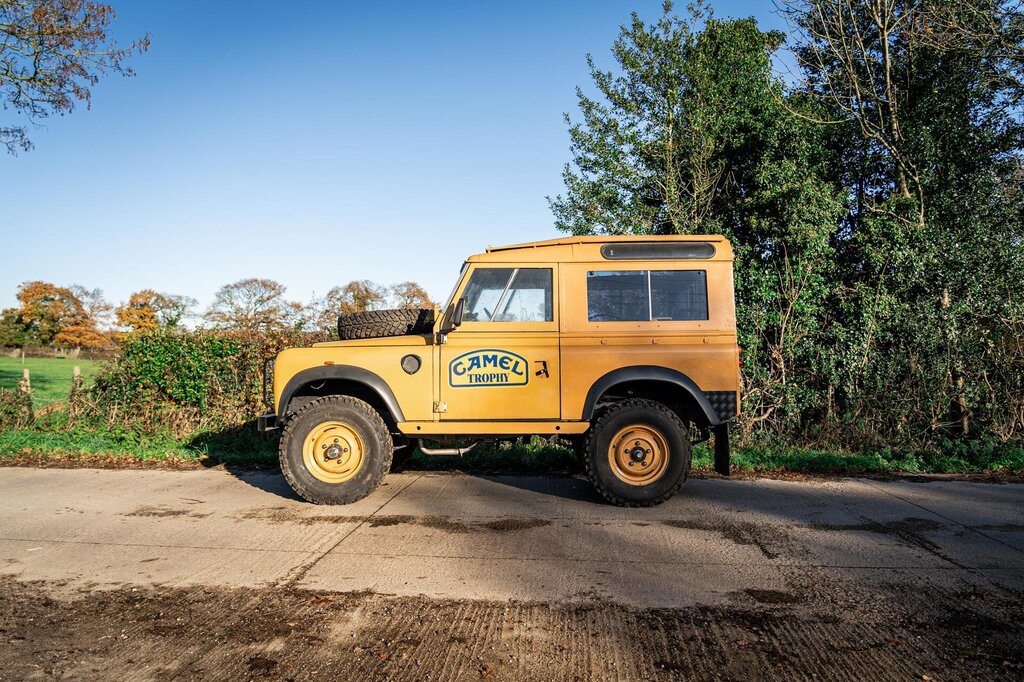

pierwowzór w zasadzie  na którym się wspomagam

npP2LiBXwPibrHL6zKCyjJoSouVzefQNVYSv1Cnx.thumb.jpg.f4d48d807358290e9637f57ce6d8805d.jpg



nR9iGRz9bhNvhcqmoI7TYD5eVkH6w4dacVY8ussL.thumb.jpg.d6f86077f708fd2f3af1dd74199e9ab1.jpg











  • Lubię to 2
  • 3 tygodnie później...
  • 2 miesiące temu...
przemo

przemo

Opublikowano
  • Autor
Opublikowano

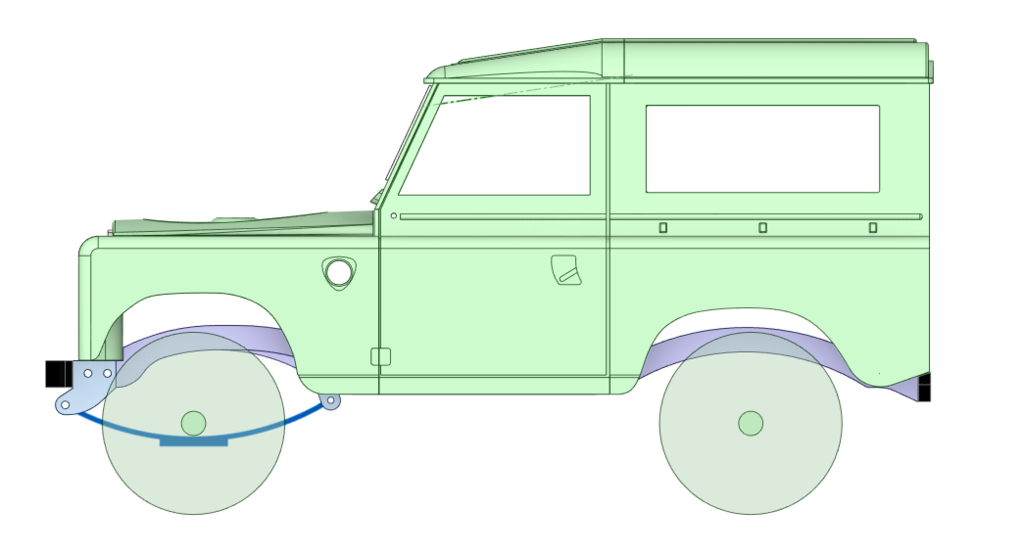

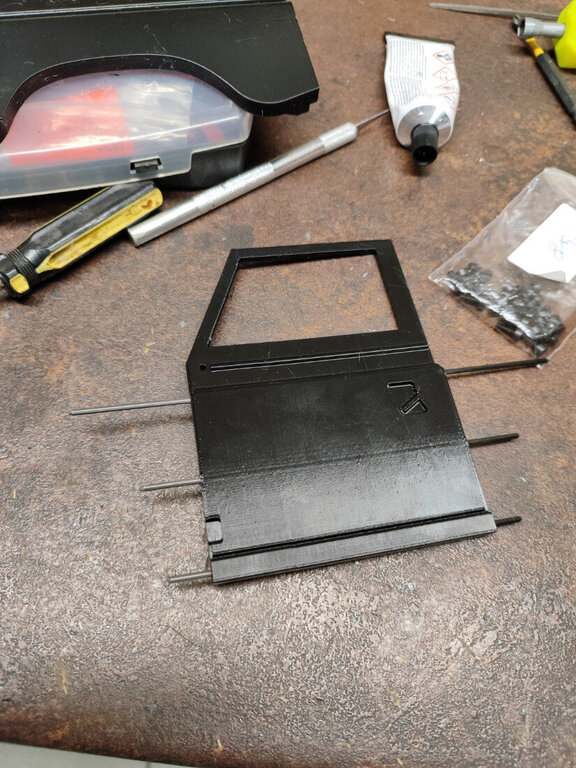

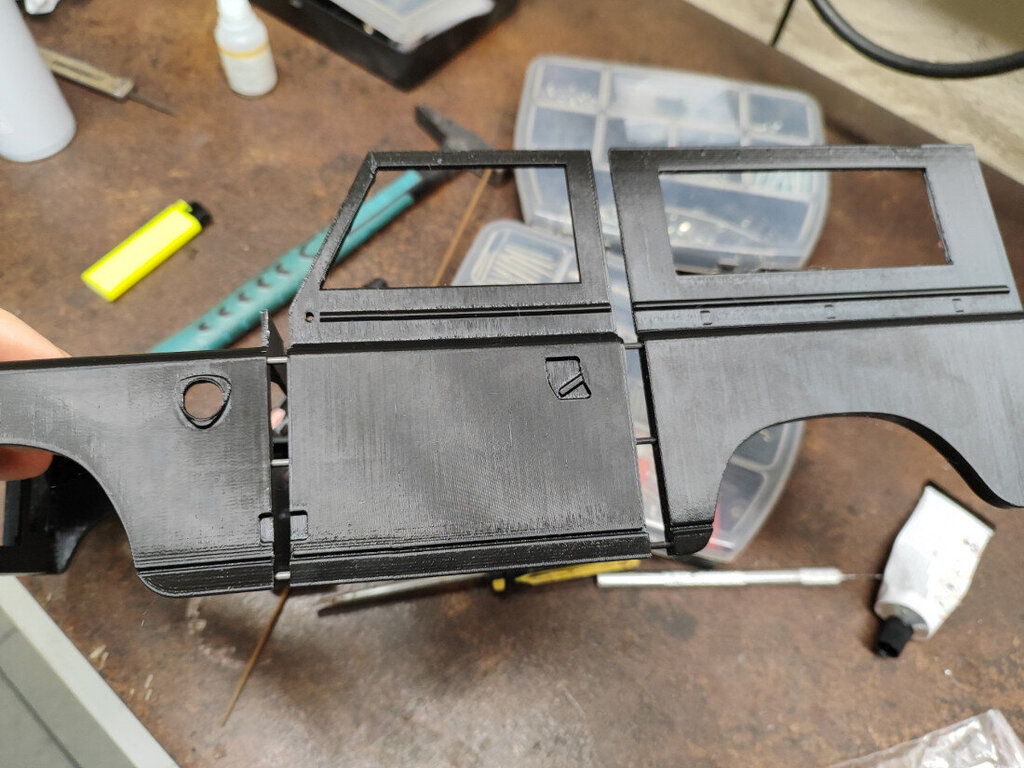

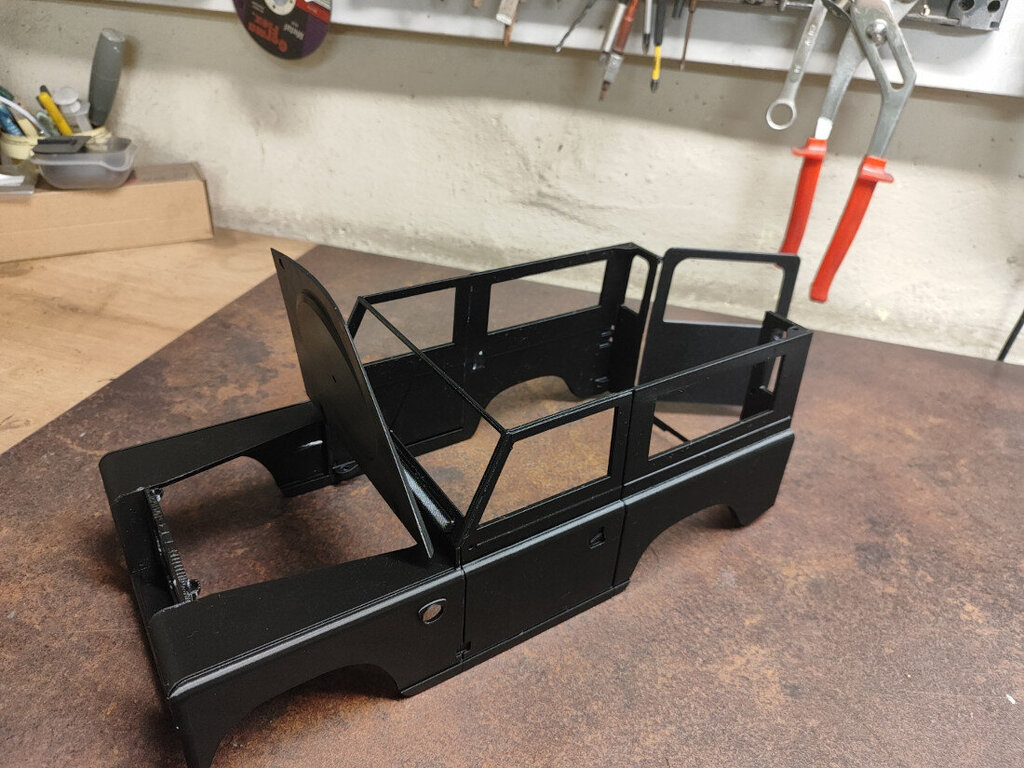

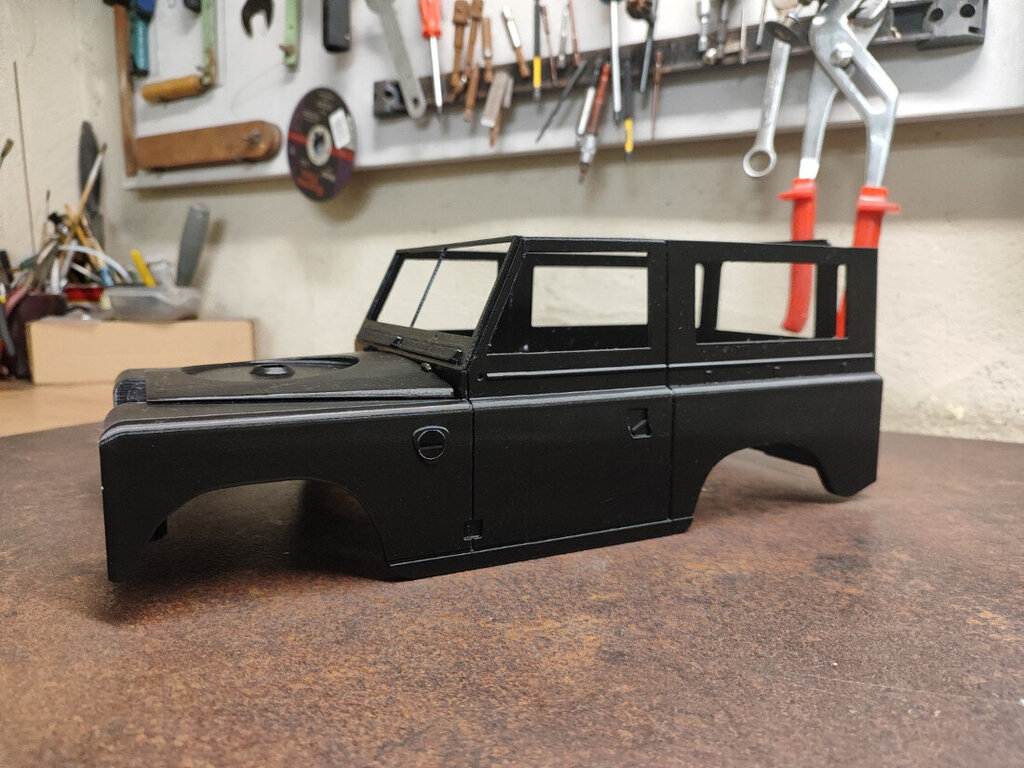

Projekt Land Rovera ruszył ... karoseria praktycznie gotowa

https://www.printables.com/pl/model/793349-land-rover-series-iii-scaled-110-d90

karoserie można pobrać sobie tutaj ale mówię od razu że czasem przechodzi modyfikację albo wrzucam nowe rzeczy do niej. Jest to tylko i wyłącznie karoseria.

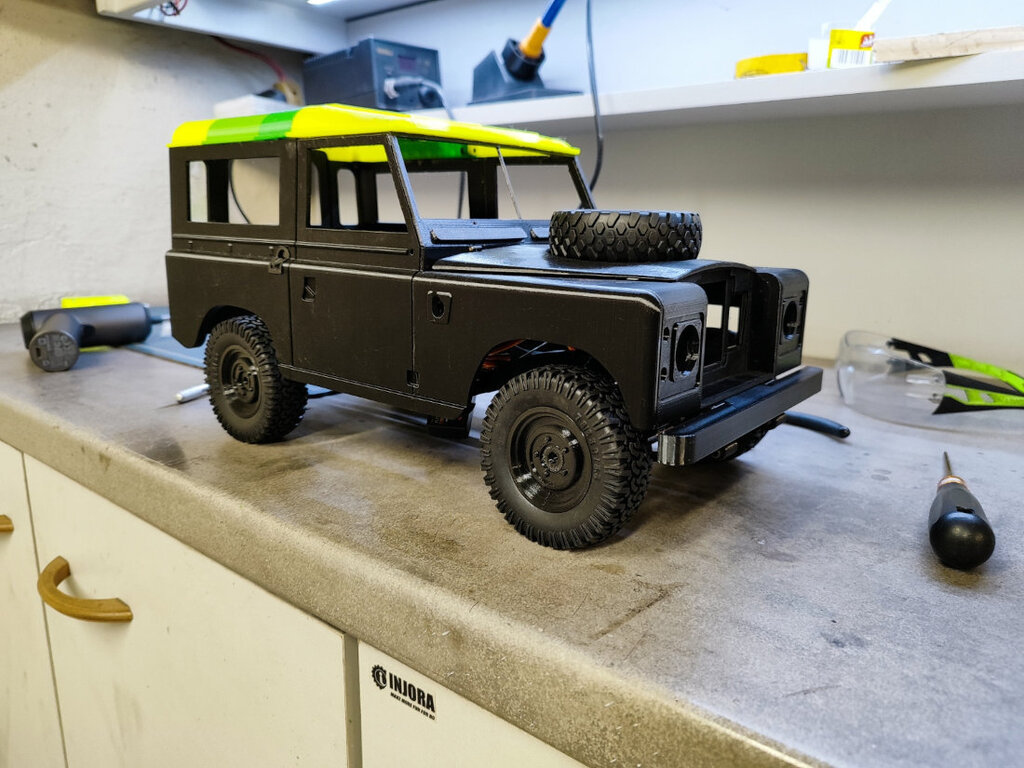

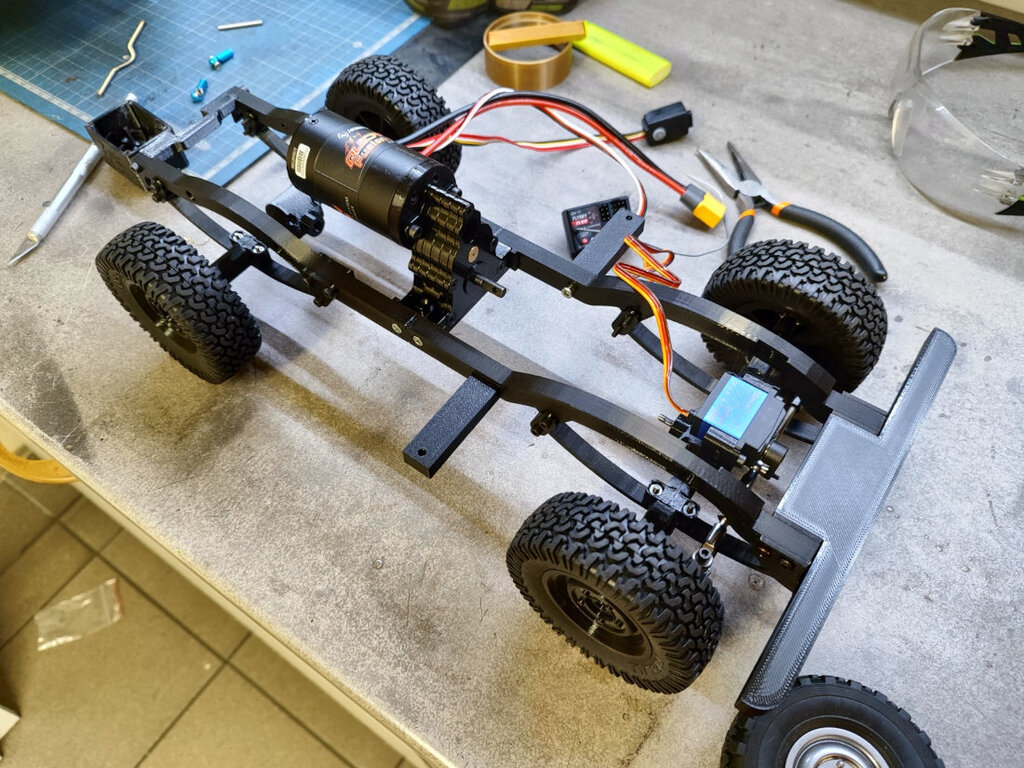

Kilka zdjęć z etapów budowy ... po drodze musiałem zmienić plan z napędem i w zasadzie obecnie trwają pracę nad nim i nad nową ramą.

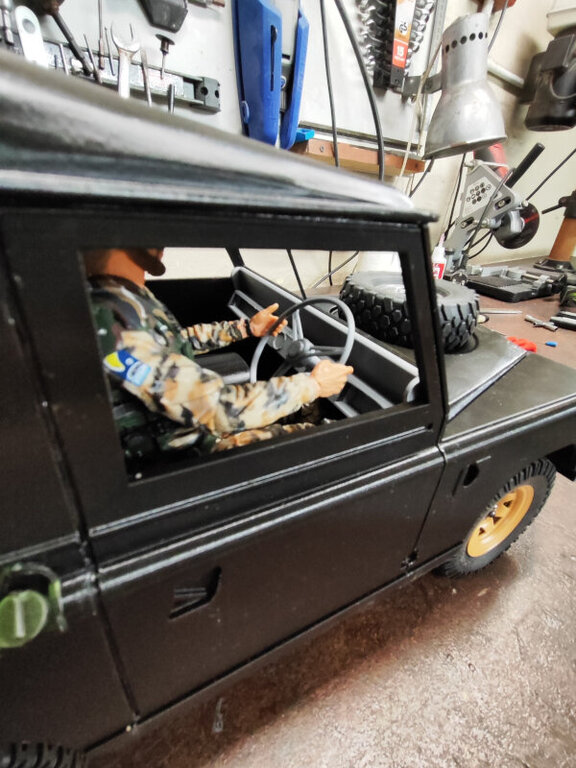

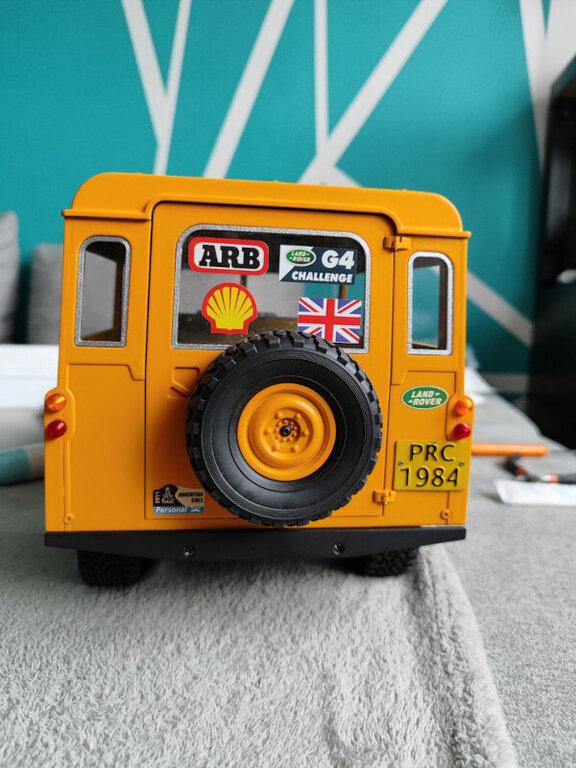

I już w kolorze ...













CDN ...

  • Lubię to 4
Granacik

Granacik

Opublikowano
Opublikowano

Fajny projekt. Jak ze skalowalnością? Jak bym chciał to na ósemkę założyć?

Przy okazji. W UK przednia blacha jest biała i czarne litery, tylna żółta. I maksymalnie 7 znaków.

przemo

przemo

Opublikowano
  • Autor
Opublikowano
6 godzin temu, Granacik napisał:

Fajny projekt. Jak ze skalowalnością? Jak bym chciał to na ósemkę założyć?

Przy okazji. W UK przednia blacha jest biała i czarne litery, tylna żółta. I maksymalnie 7 znaków.

Skala 1/10. Nie wiem co to ósemka?

A tablice są moje nie angielskie bardziej "angolskie" i w takiej kategorii trzeba na nie patrzeć ? ... Nie zwracam na to uwagi ?

W linku masz na jednym zdjęciu podane wymiary.

Granacik

Granacik

Opublikowano
Opublikowano
5 godzin temu, przemo napisał:

Skala 1/10. Nie wiem co to ósemka?



ósemka to skala 1/8. :) Mam plan na budowę ulepa z tym moim dwucylindrowym silnikiem Semto i podzespołach z HPI Savage. Tylko, że wymiary ramy zależne są od karoserii. Wstępnie myślałem o budzie z Arrmy Mojave (skala pomiędzy 1/6-1/7) ale jest ciężko dostępna i piekielnie droga. Żeby zabrać się za budowę muszę mieć już wybraną docelową karoserię.



5 godzin temu, przemo napisał:

A tablice są moje nie angielskie bardziej "angolskie" i w takiej kategorii trzeba na nie patrzeć ? ... Nie zwracam na to uwagi ?



Angielski wóz to i tablice mogły by takie być. Było by bardziej makietowo. ;) Zrób taką przednią białą i będzie git. :)

  • Lubię to 1
przemo

przemo

Opublikowano
  • Autor
Opublikowano

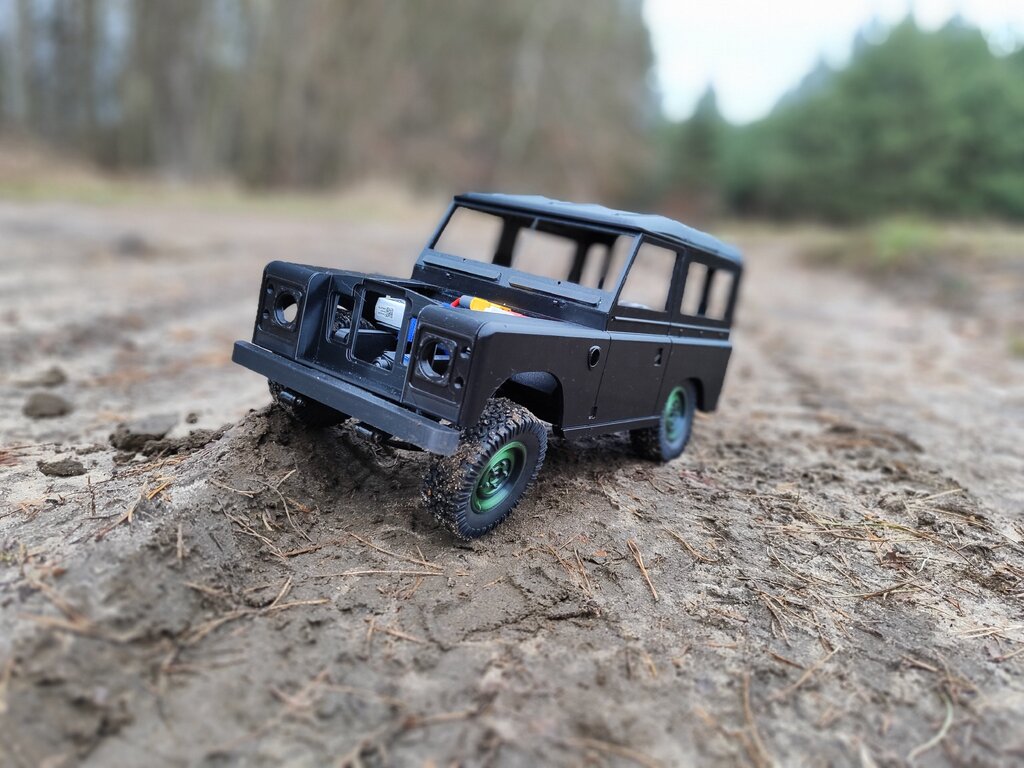

I pojechał pierwszy raz ... takie maleństwo na kołach 75mm to jednak inna bajka ja typowy model do orki na kołach 120mm :)



  • Lubię to 1
  • Dzięki 1
przemo

przemo

Opublikowano
  • Autor
Opublikowano

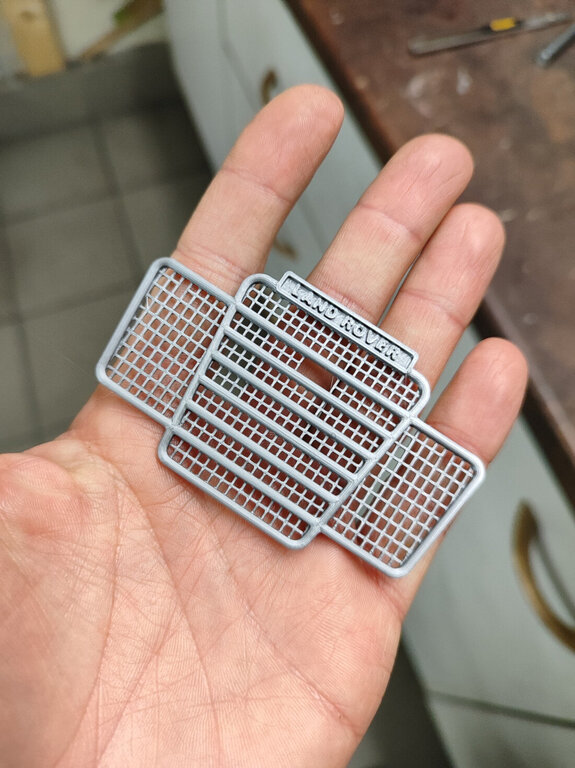

Wpadły no elementy do Landka ... klatka na przednie światła




Środek bagażnika ogarnięty ... drewniana skrzynia skrywa odbiornik a srebrna ESC


No i nie było by to Came Trophy bez bagażnika dachowego ... skrobnięty i się już materializuje ... czytaj schnie farba na nim i czeka na kilka dorbiazgów jak trapy czy reflektory które już zamówione zostały na aliexpress










CDN ...



  • Lubię to 2
