Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10


Rekomendowane odpowiedzi

To nie moja bajka ale jestem pełen podziwu jak z niczego powstaje coś I to coś tak pięknego i działającego. Fantastyczne modelarstwo w nowym wydaniu! Gratuluję projektu i ambicji tworzenia coraz to lepszych i bardziej złożonych projektów! Z miłą chęcią śledzę wątek.

  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

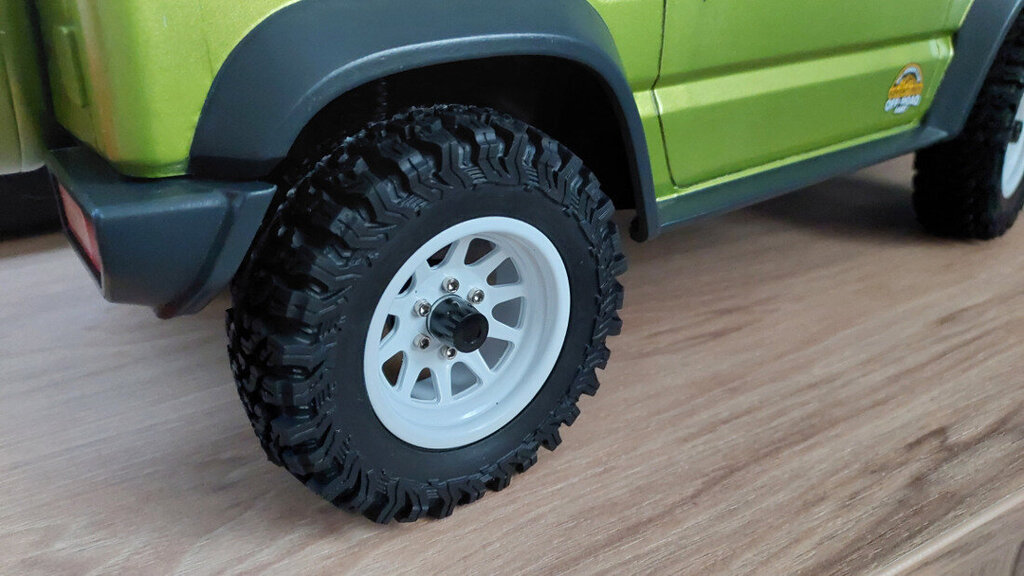

Dosłownie mała aktualizacja w temacie Suzuki ...

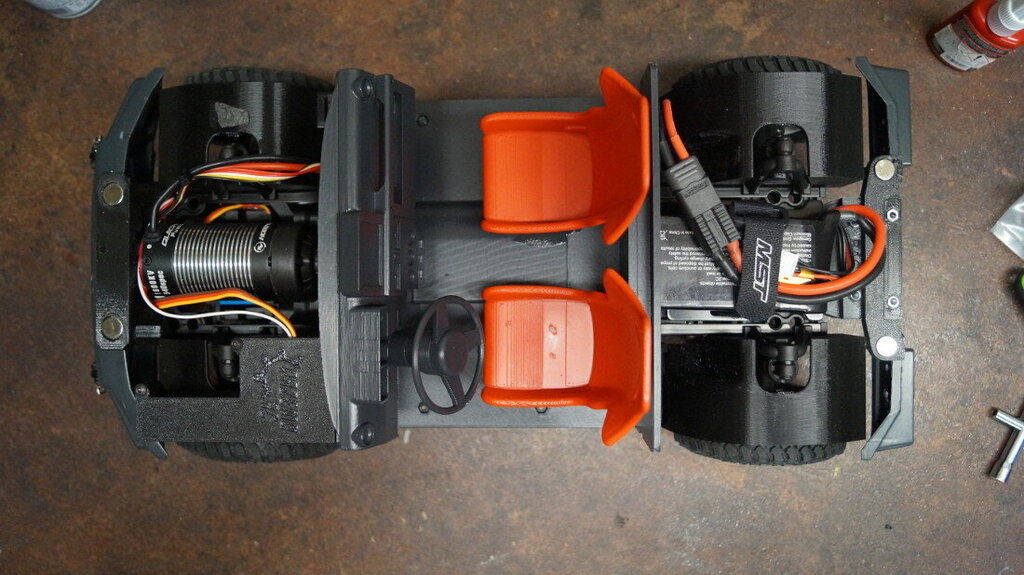

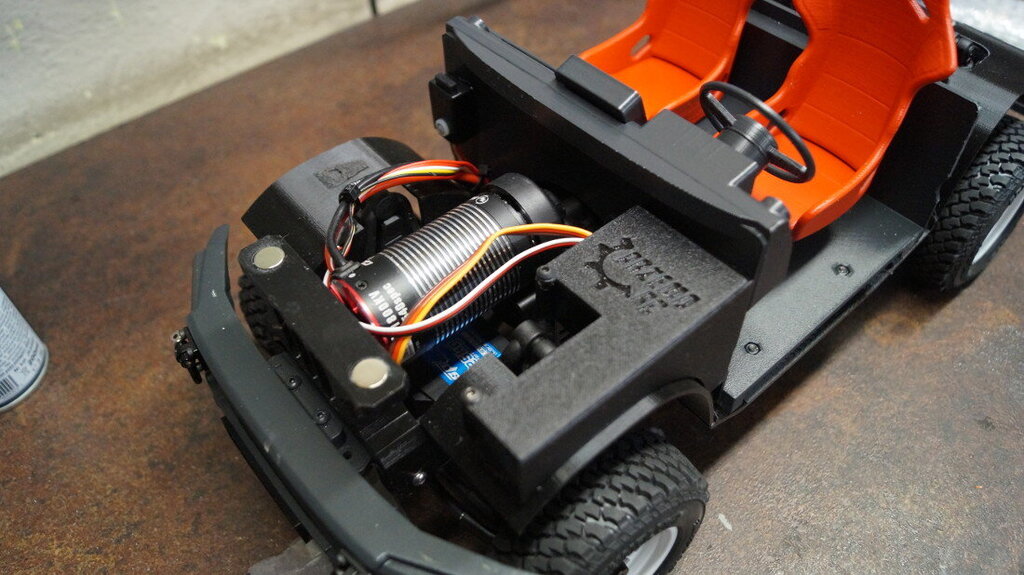

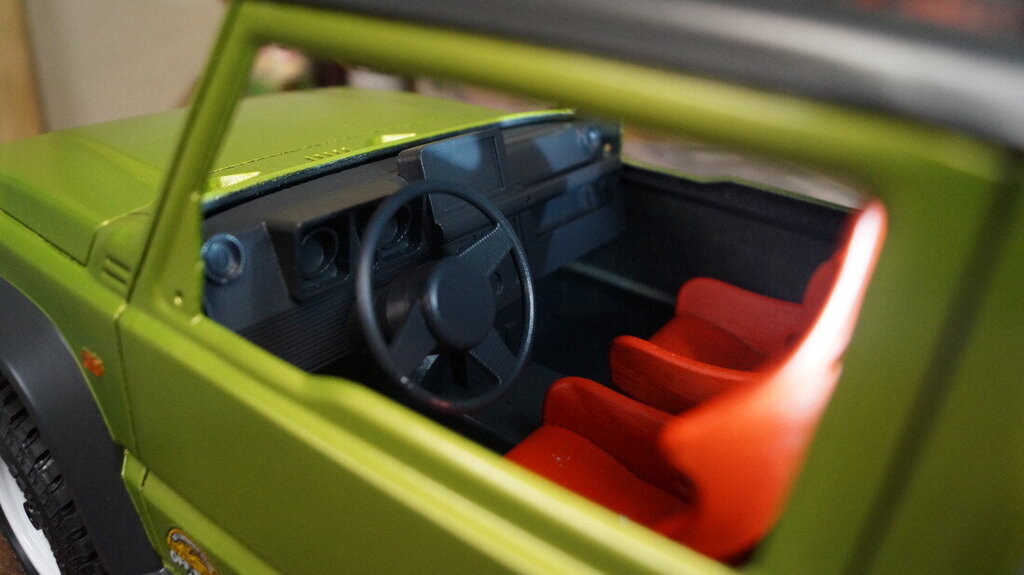

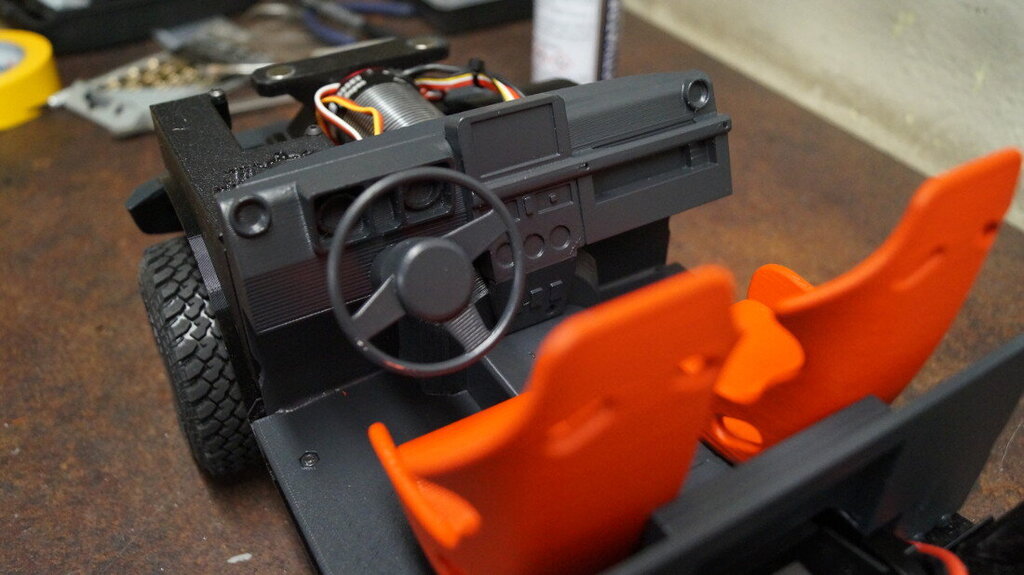

Wnętrze ogarnięte tak na skromnie czyli rysowałem dość pobieżnie i tak żeby było. Wnętrze to osobny moduł, który jest przykręcony do podwozia i zawsze można go w każdej chwili zdemontować.










Jest to dość mały samochód więc musiałem wybrać między wnętrzem samochodu a miejscem na pakiet czyli pakiet mógł wylądować ciut niżej co przełoży by się na niższy SC ale musiał bym uciąć więcej z wnętrza kabiny albo dać pakiet ciut wyżej i uratować wnętrze kabiny. Tym razem wyciągarki nie przewiduje bo miejsca nie ma na tyle więc ratunek będzie w postaci trap lub innego modelu.

Pojemnik na odbiornik fajnie bo wyszedł w miarę wysoko i udało mi się go upchać nad nadkolem. Kabli będzie naprawdę mało. Jednak nie przewiduje w tym wypadku zewnętrznego bec'a. Na dach wyląduje lightbar taki 50 mm, jest plan do zaliczenia w przyszłym roku wraz z synem jakiejś nocnej wyprawy :)

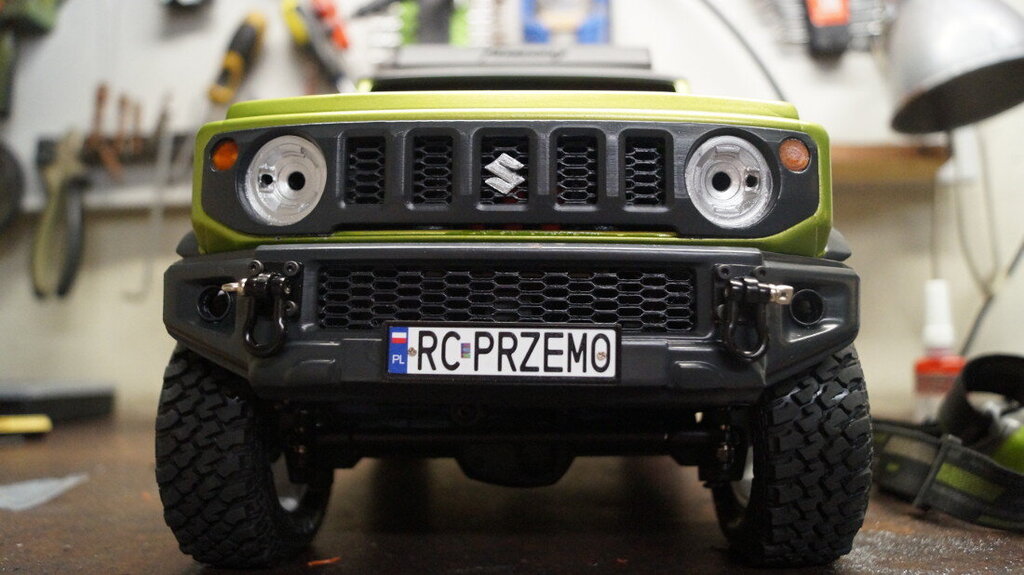

Przednie lampy już prawie ogarnięte bo brakuje tylko kloszy, które będę robił z 2mm poliwęglanu

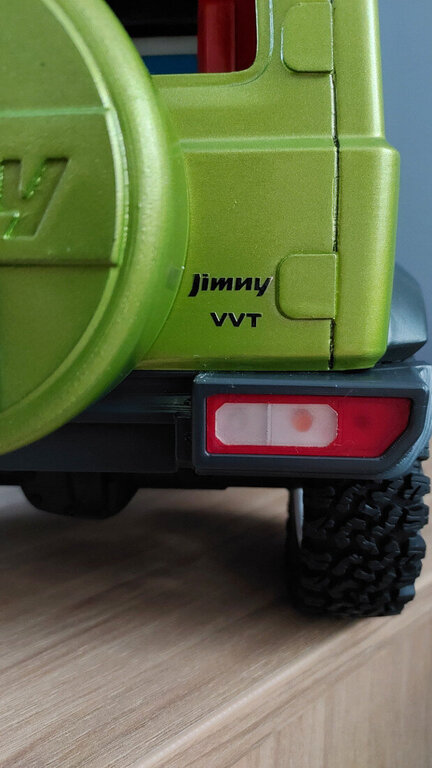

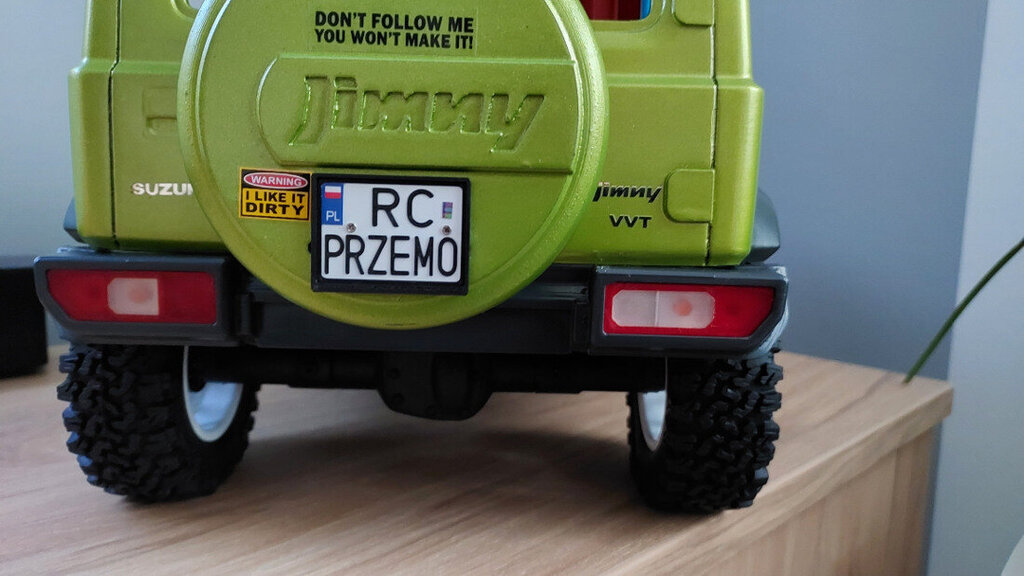

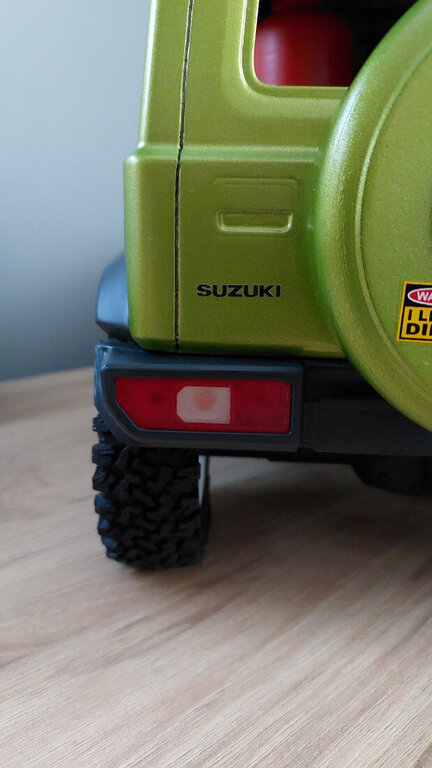

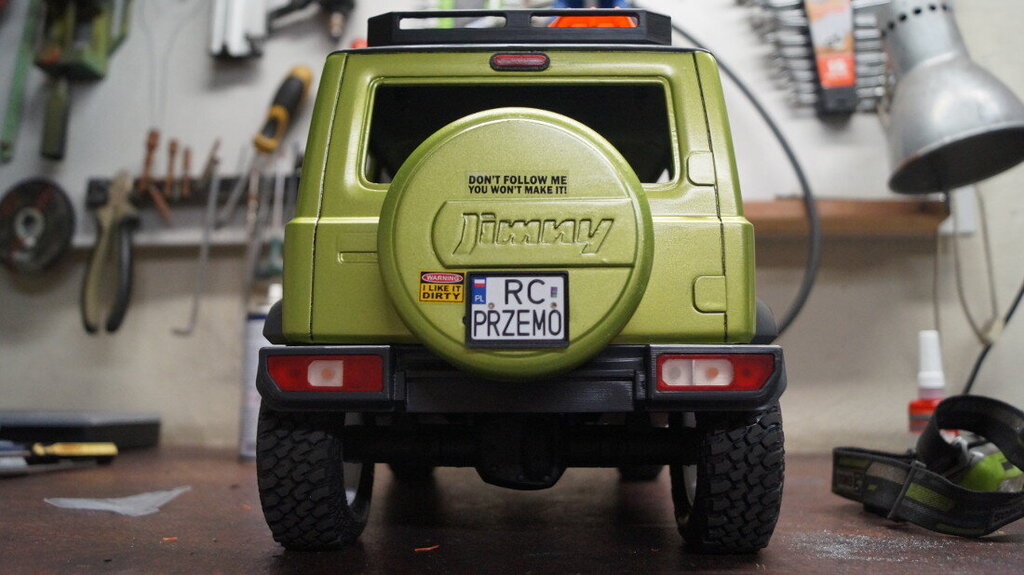

Tylny zderzak już na gotowo ... no i będzie trzecie działające światło stopu :)




Figurka kierowcy w trakcie druku ...

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
  • 3 tygodnie później...

Suzuki czeka na kierowcę bo tylko w zasadzie on został i naprawa oświetlenia bo po ostatniej jeździe padły w diody ... ogólnie do sezonu daleko mam czas :)



W warsztacie leżało truchło Maza a w nim ogrom części które postanowiłem wykorzystać ... pomysł padł, żeby zbudować "baje" ale coś koło tego ale z koniecznie z napędem 4x4 i na działających mechanizmach różnicowych, żeby bez zbędnych przeszkód można było jeździć na spokojnie po asfalcie :)

Cały projket w zasadzie w 90% to druk 3D z części gotowych to wahacze, półosie, amortyzatory, skrzynia klon Axiala, a reszta to moje w dużej mierze to moje widzi mi się.



Chce wsadzić tutaj silnik bez szczotkowy 3000kv co na obecnej skrzyni i dyfrach ma dać prędkość


32 km/h ... w teorii ... sądzę, że będę obniżał prędkość programując ESC.

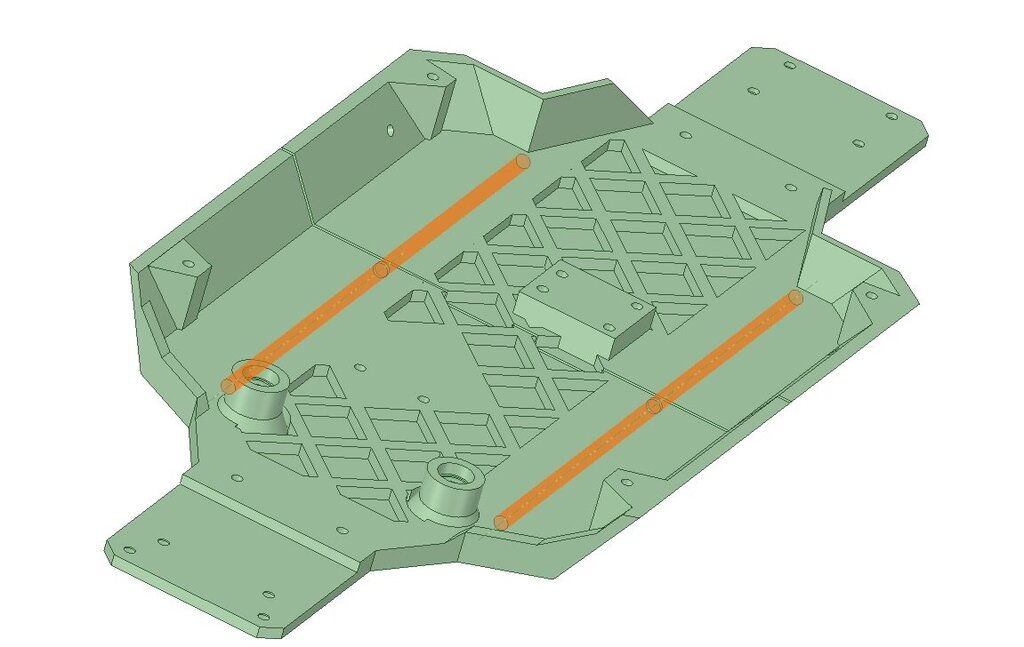

Podwozie tak wygląda w teorii, dwie połówki bo nie zmieściło by się na stole drukarki. Pomarańczowy element to miejsce na rurkę węglową 4mm, która daje sztywność podwoziu i ułatwia sklejenie połówek.


Karoseria ściągnięta z Thingiverse https://www.thingiverse.com/thing:4598321 ... nic innego jak VW Garbus ...

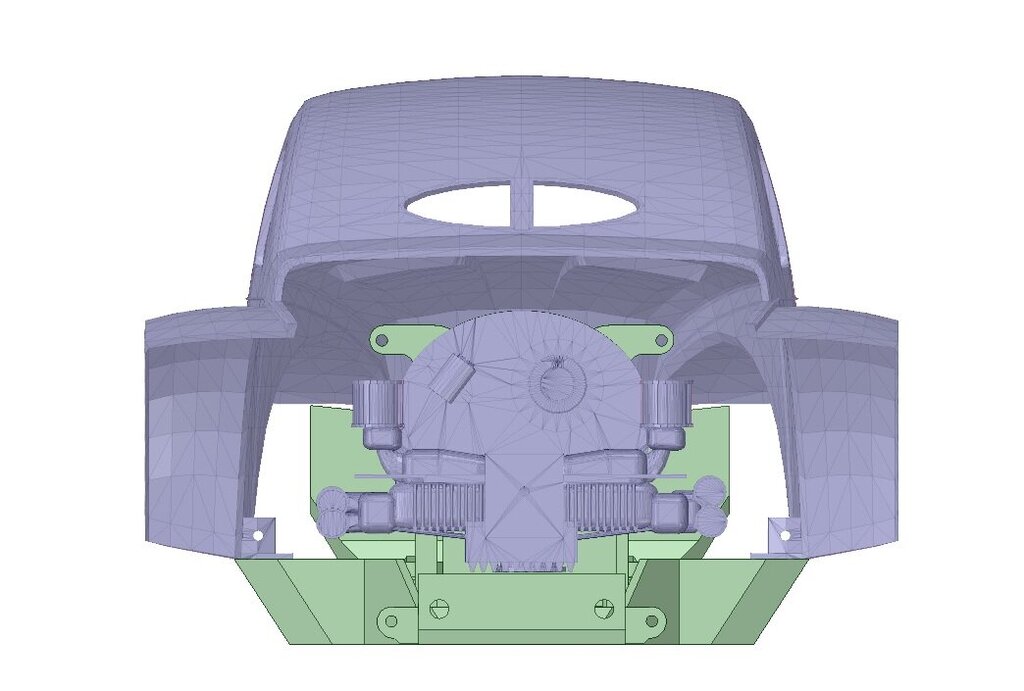

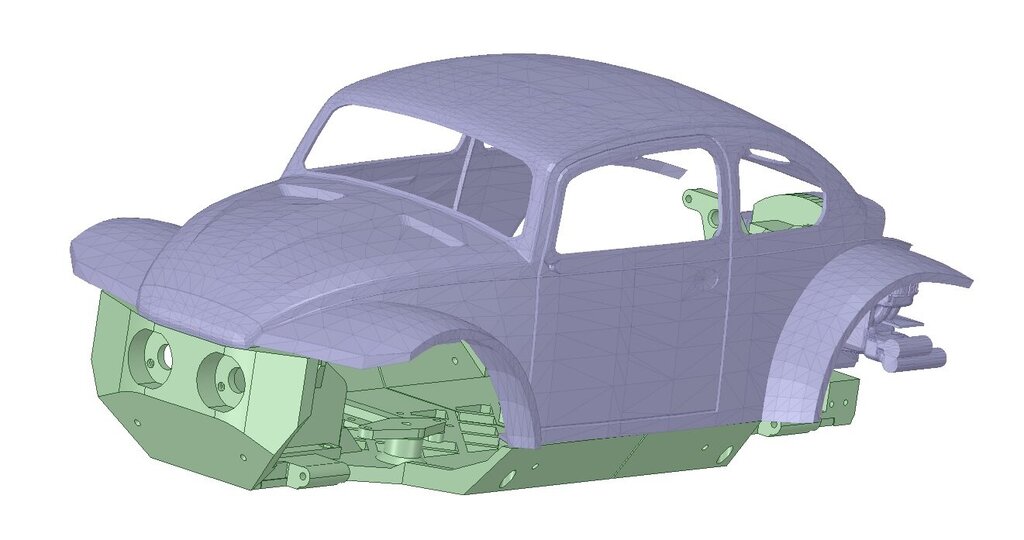

Tutaj mała wizualizacja jak to będzie wyglądać z dorysowanymi elementami. Atrapa silnika też zaciągnięta z thigiversa i przeskalowana do 130%.

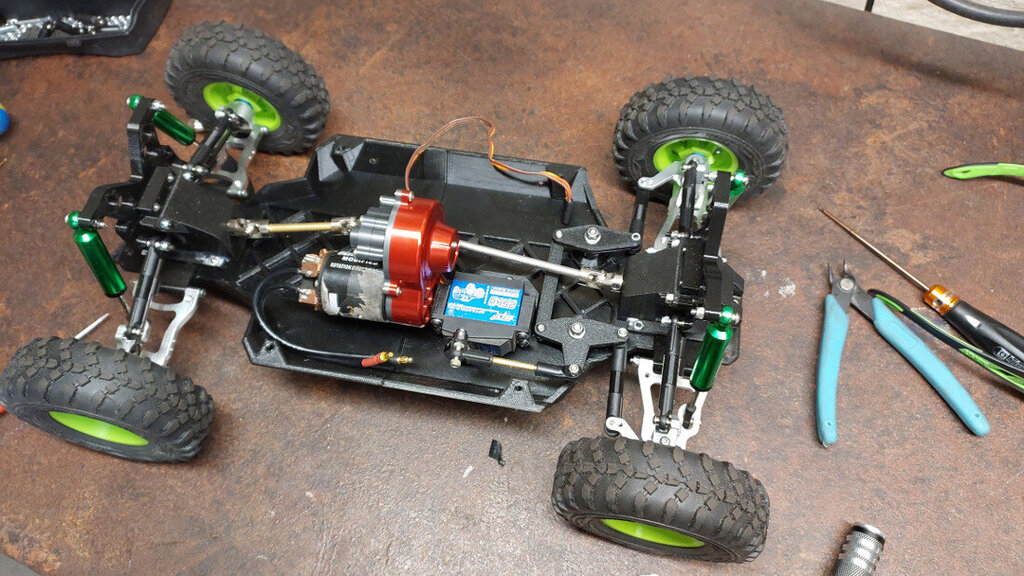

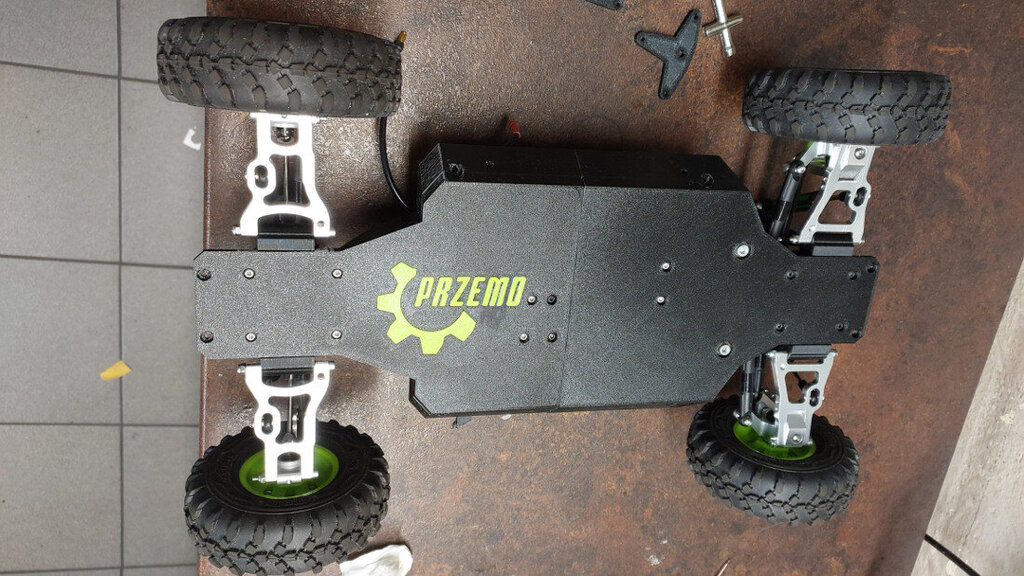

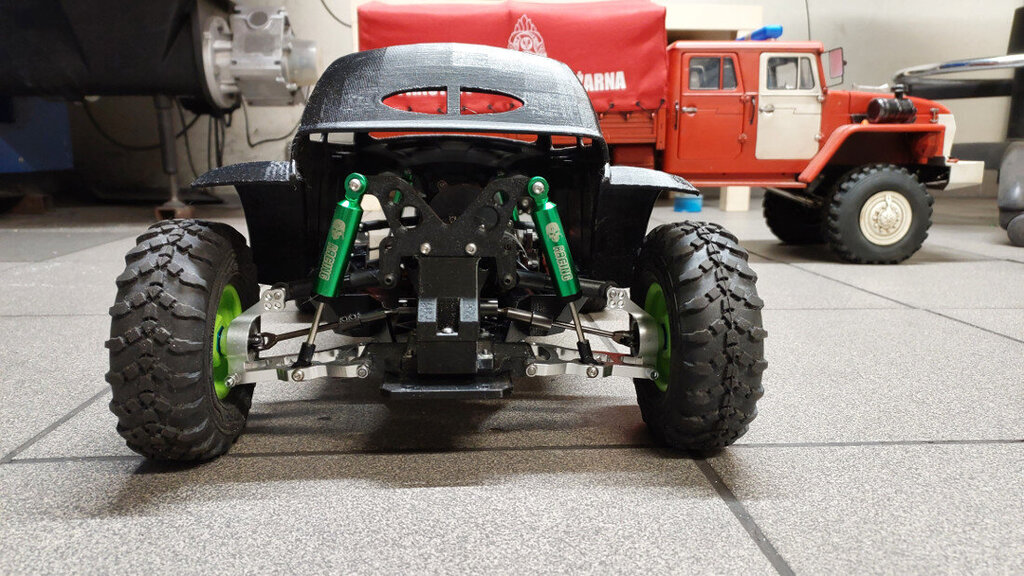

Podwozie ogarnięte ale szukam innych amorków bo za bardzo mi nie podchodzą i ciekną po zalaniu olejem.

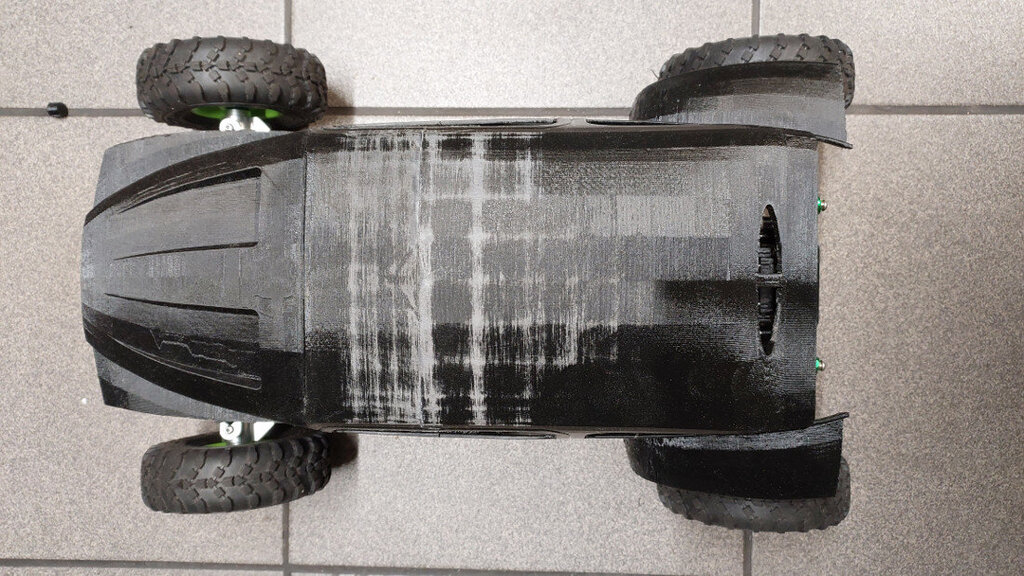

I po połączeniu z karoserią
















Jestem po pierwszych jazdach i jestem zadowolony :) coś mi się wydaję, że do Urala powstanie przyczepa na Herbiego ...

Herbie bo za łebka oglądałem film o dzielnym garbusie o takim imieniu i takie otrzyma malowanie ;)




... oczywiście dostosowane do obecnej karoserii :)

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...
22 godziny temu, Kedusme napisał:

Twoje prace robią wrażenie 😃

Chyba odpisywałeś mi na grupie druku 3d, po zile poznaję😃

A dziękuje :)

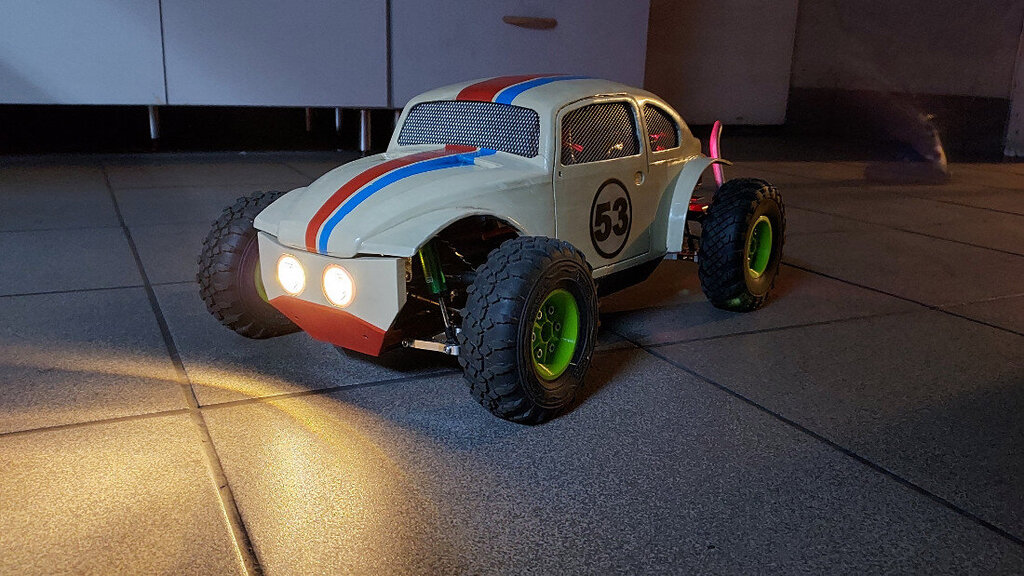

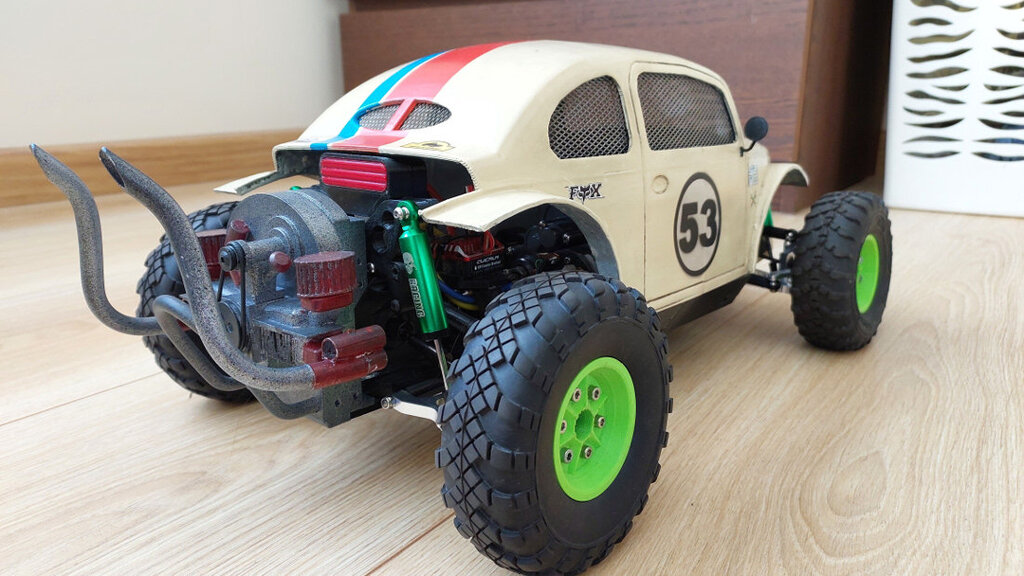

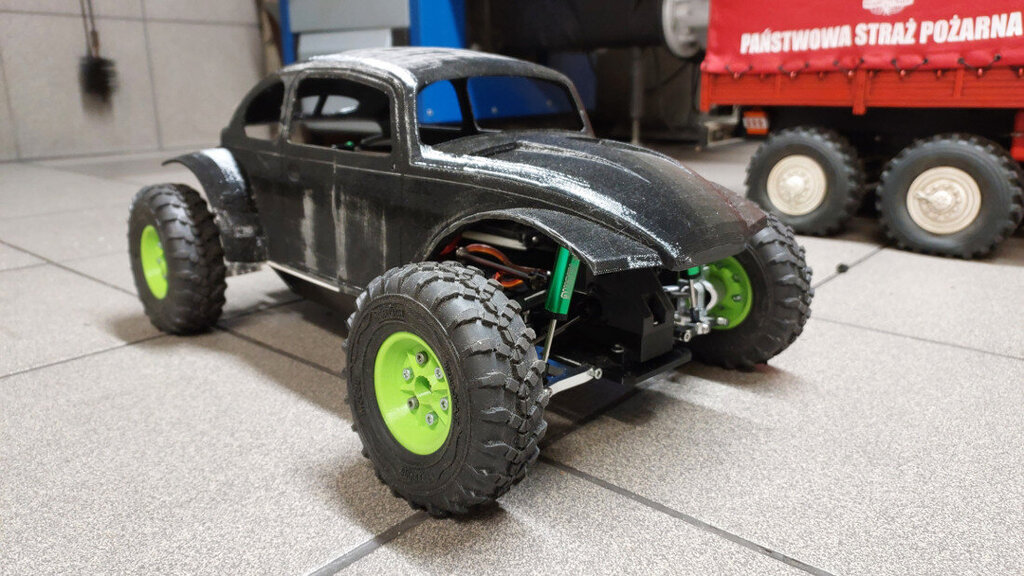

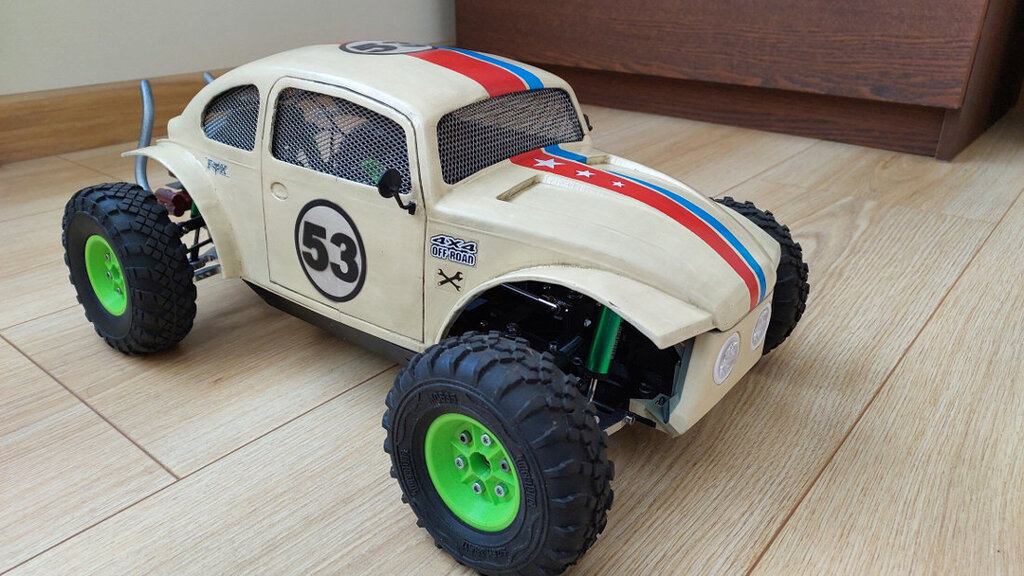

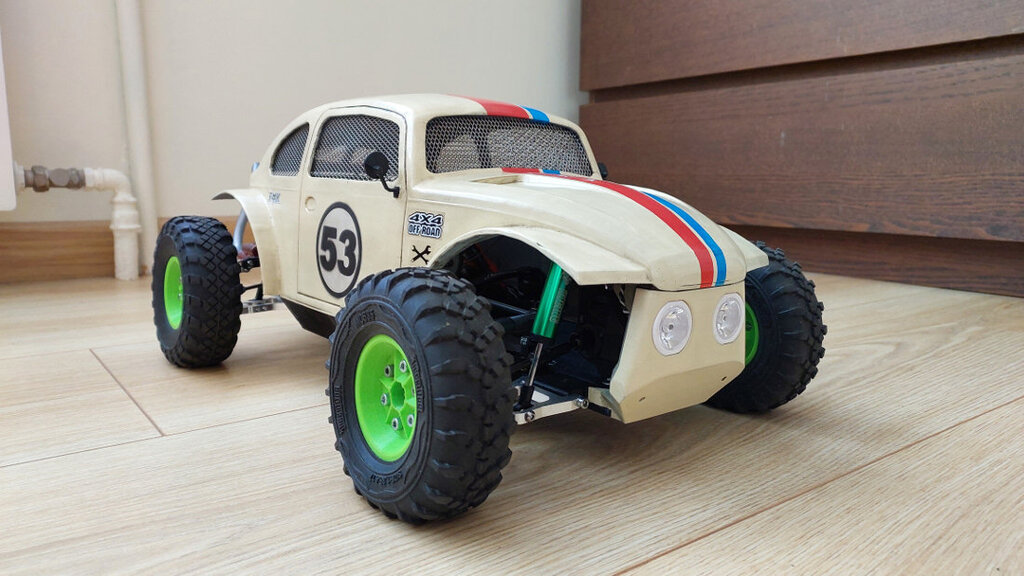

W zasadzie VW jeździ ale widzę, że nie dodałem zdjęć po malowaniu więc nadrabiam zaległość ... konstrukcję cały czas testuje i modyfikuje ... szukam obecnie optymlanych amortyzatorów ... zaczynałem od 100mm, po 90 mm a obecnie testuje 60mm od onroad'a ... są dość sztywne i nawet obiecujące ale zatrzymam się gdzieś wydaje mi się na 70mm albo 80mm tylko muszę jeszcze tego trochę przerobić i dopaść takie amory ... w każdym bądź razie pracę trwają cały czas ...























  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Puchar Śląska 2023 w RC Trial'u ruszył. Ural już jest po pierwszej rundzie i udało się stanąć na podium w pierwszej rundzie :)

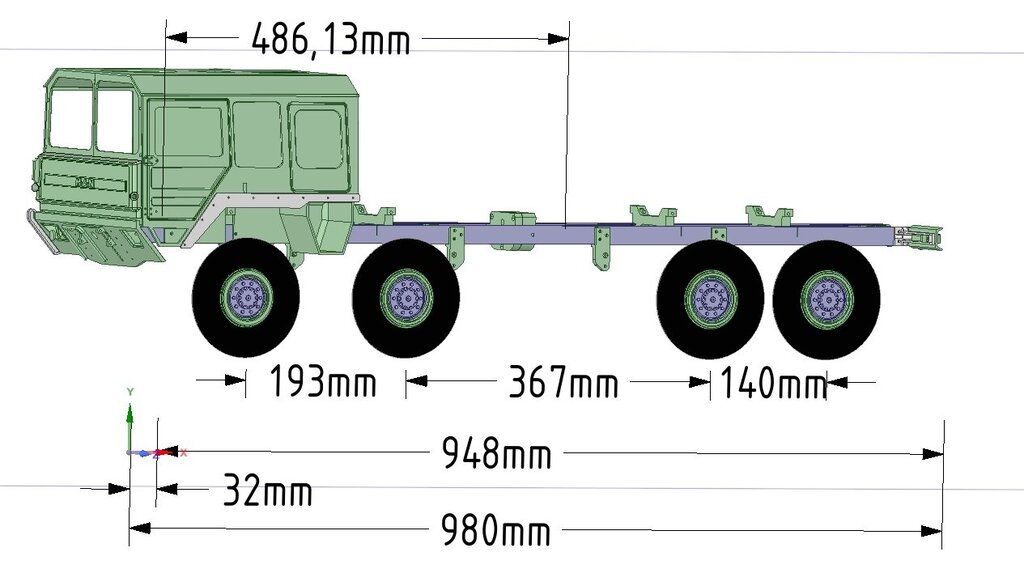

A w warsztacie wracam do tematu 8x8 ... tym razem zmierzyłem i to się w bramkach zmieści czyli MAN Kat 8x8.

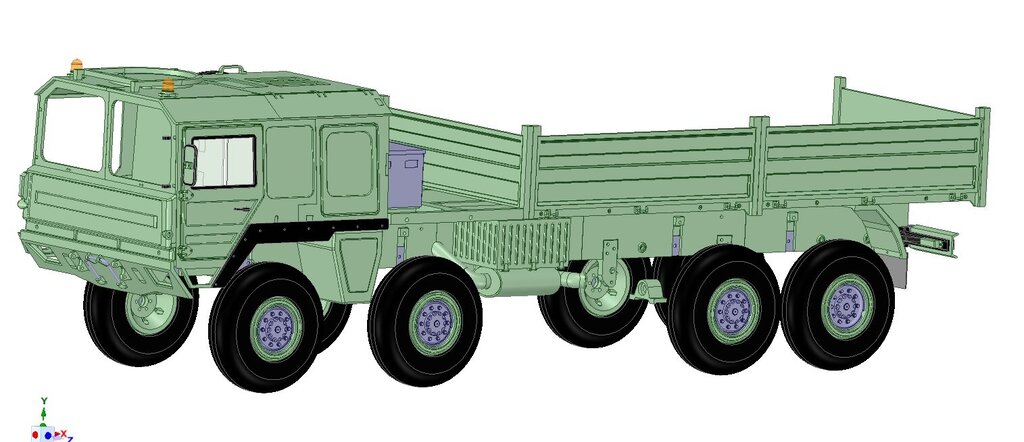

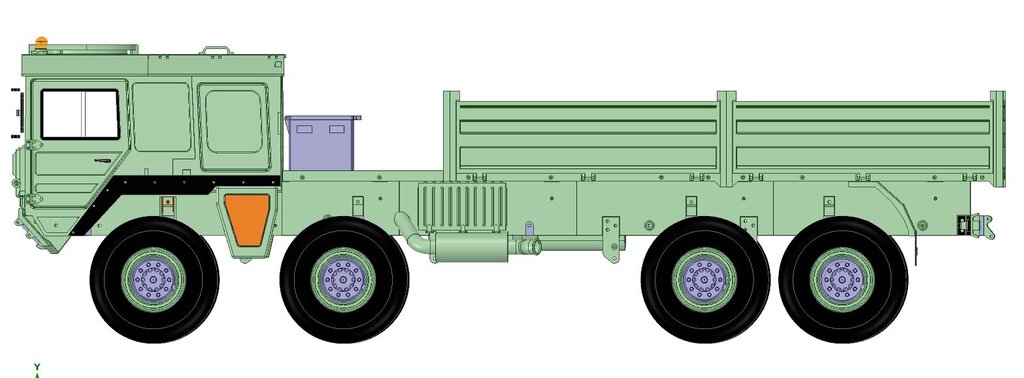

wstępne szkice bo model już zabrnął do takiego momentu

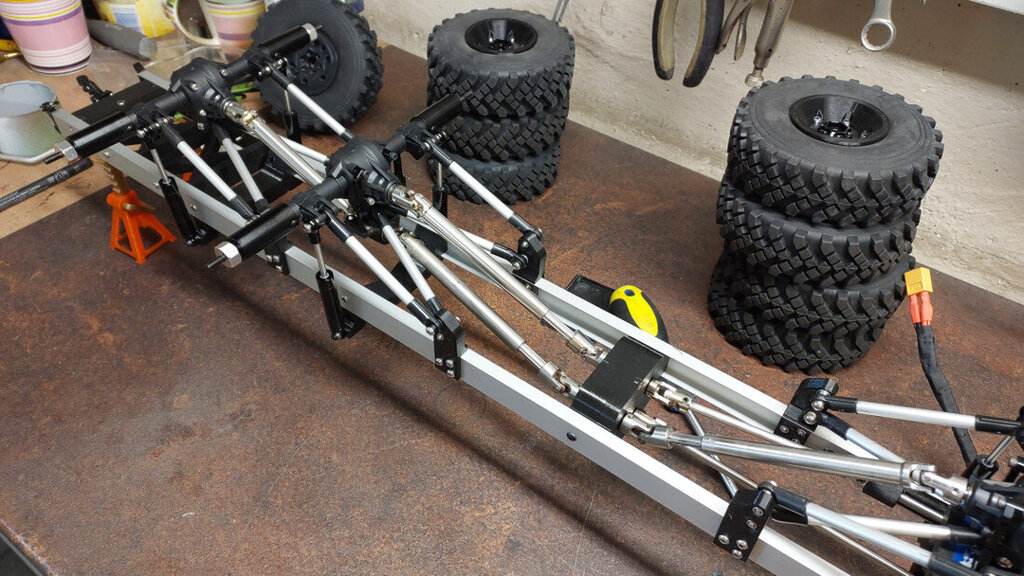

A w praktyce to powstaje na razie podwozie, mechanika już prawie na ukończeniu bo czekam na dostawę w zasadzie drugiego serwa i wałów.






  • Lubię to 4
Odnośnik do komentarza
Udostępnij na innych stronach

Ano bydle ale takie mniejsze ... zapraszam do oglądnięcia relacji z pierwszej rundy puchary śląska



Tam dopiero można zobaczyć "bydle", w naszym kręgu znany jako "stonoga" czyli biały Man HX 10x10 ... 8x8 to przy tym pestka :P w ramach ciekawostki Man posiada 3 osie skrętne czyli 2 pierwsze i ostatnia :)

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Git ta czterosiowka, mi już też po głowie chodzi coś podobnego😃

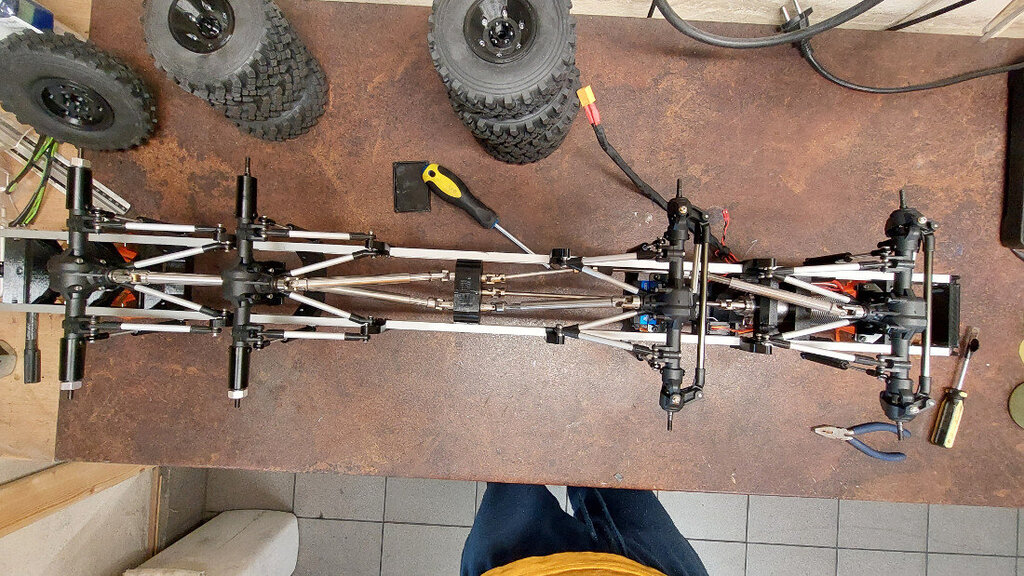

Mógłbyś wrzucić zdjęcia z góry by było widać jak jest rozdzielony napęd?



Edit:

Dobra, wystalkowałem Cię na FB😂

Widzę że podwozie 8x8 już śmiga, jeszcze raz, dobra robota 👍👍👍



Odnośnik do komentarza
Udostępnij na innych stronach

I tak  bym potem wrzucił jak to wygląda ... póki co wrzucam film na szybko z kręcenia wałami :) na filmie jest obecnie wersja 8x6 bo brakuje mi jednego wału żeby napędzić 3 most. W zasadzie wszystko przygotowane kwestia jego montażu





Wrzucę aktualizację jak mi coś więcej przybędzie :)

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Mała aktualizacja ... podwozie gotowe, czekam na serwo skrętu jeszcze na pierwszy most i mogę zająć się powoli tym co będzie na tym podowziu

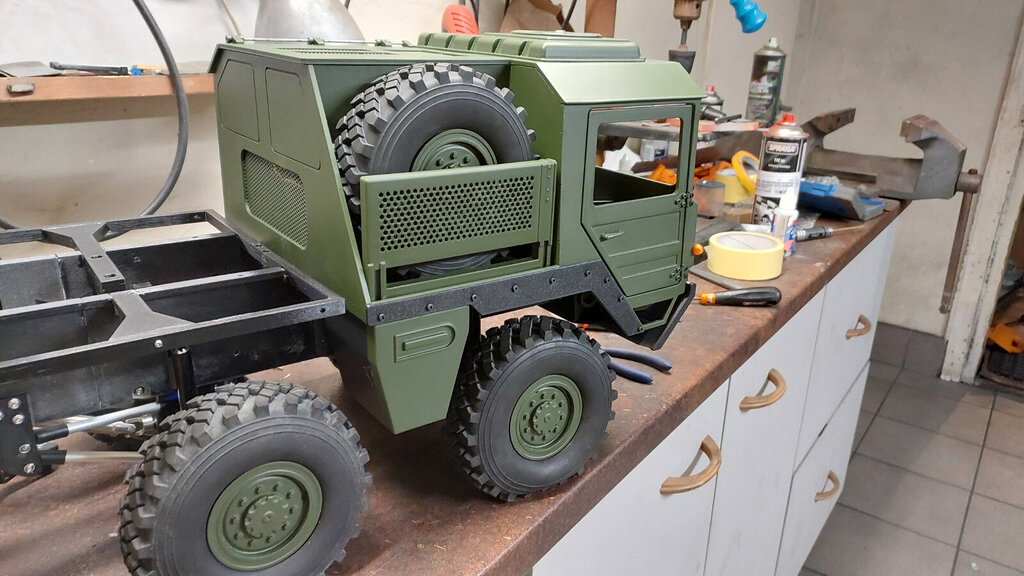

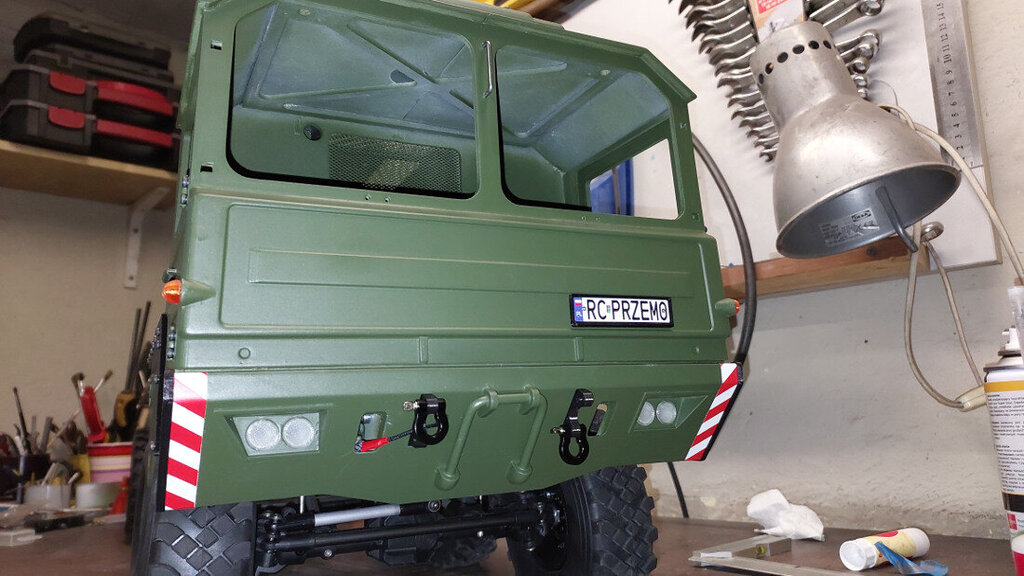

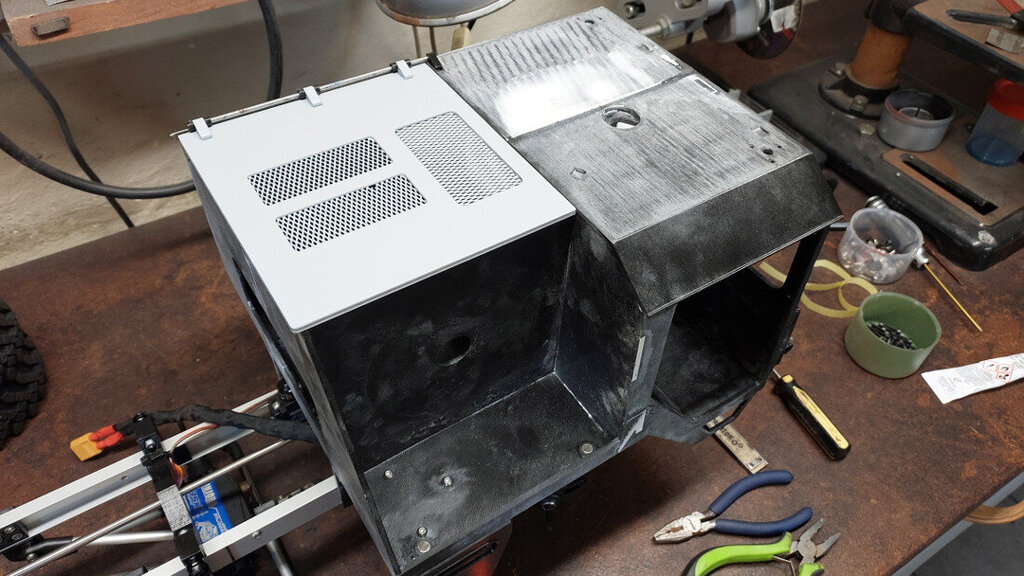

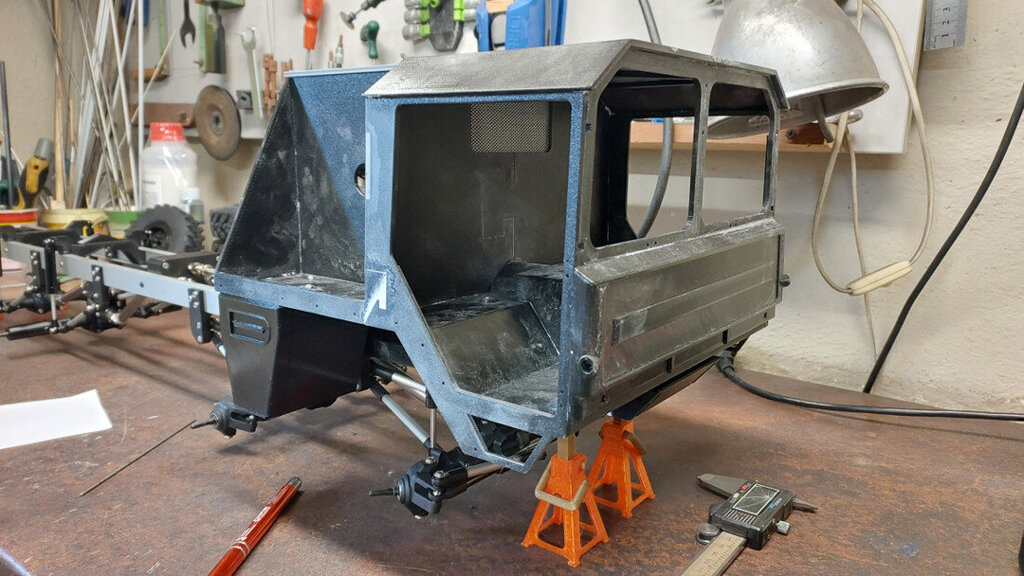

Szoferki przybyło w zasadzie

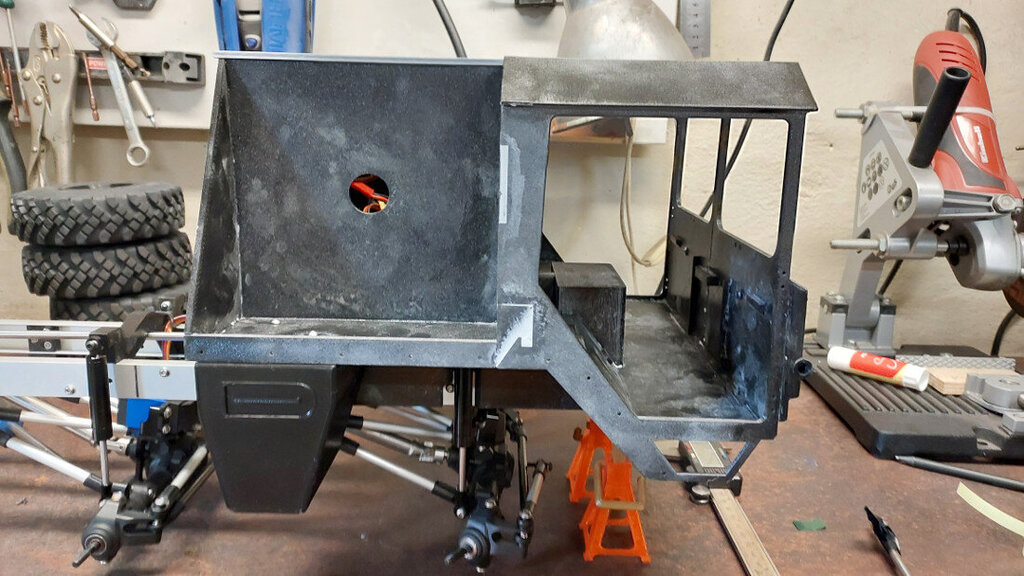

Od góry obszerny dostęp do elektroniki, która jest przymocowane do ramy więc szoferkę będę mógł w celach serwisowych na spokojnie ściągać :)





  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
  • 2 tygodnie później...

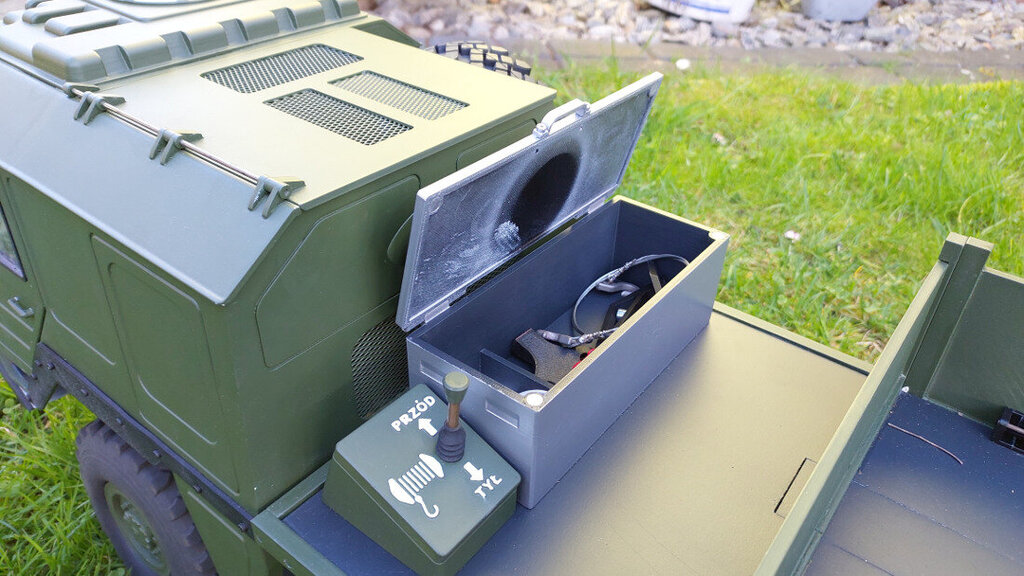

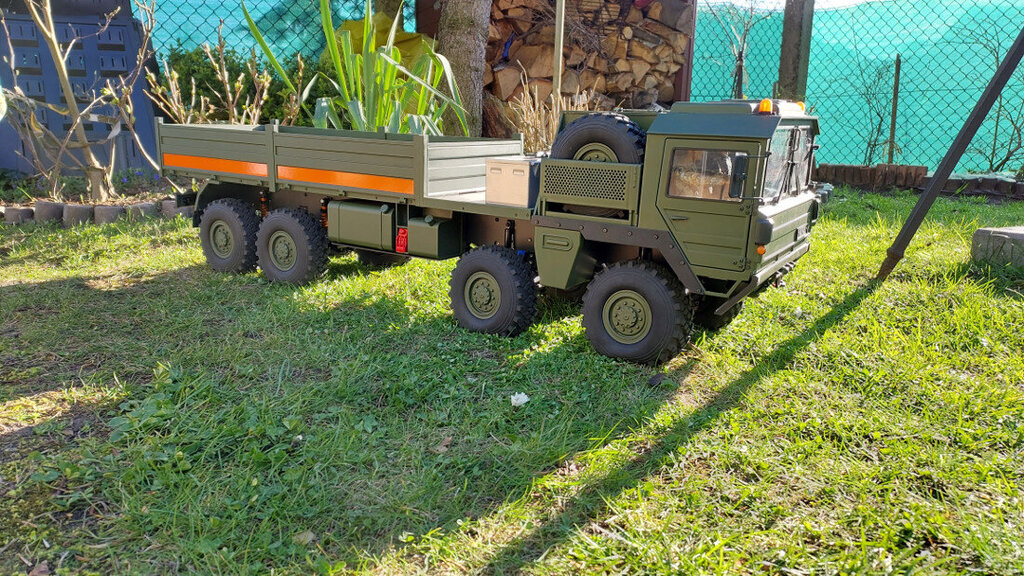

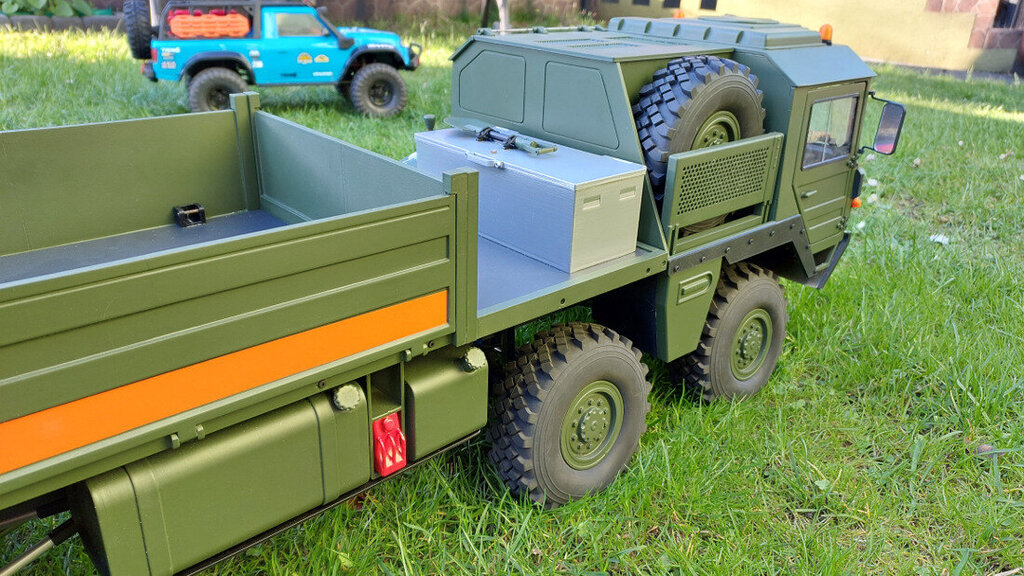

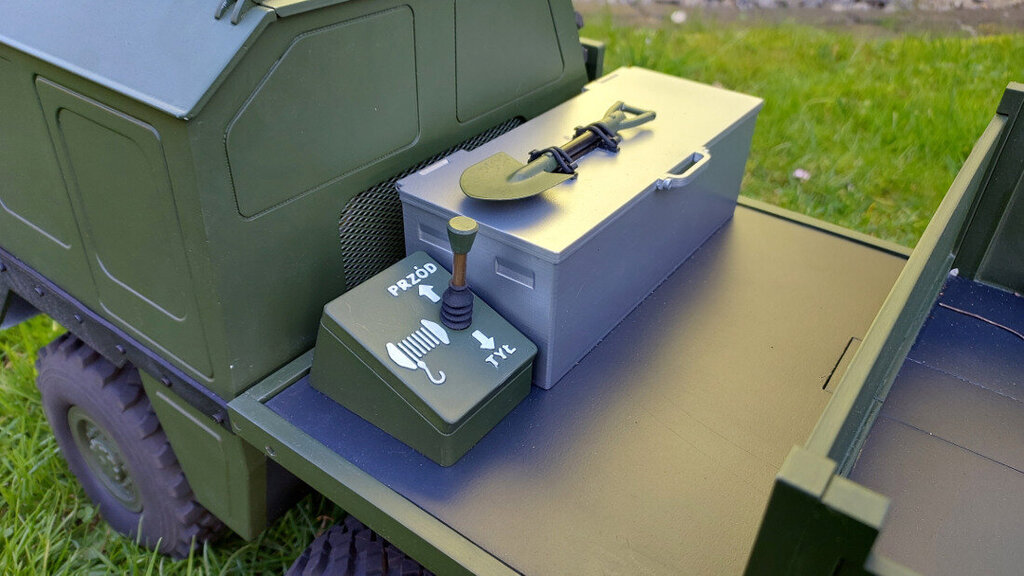

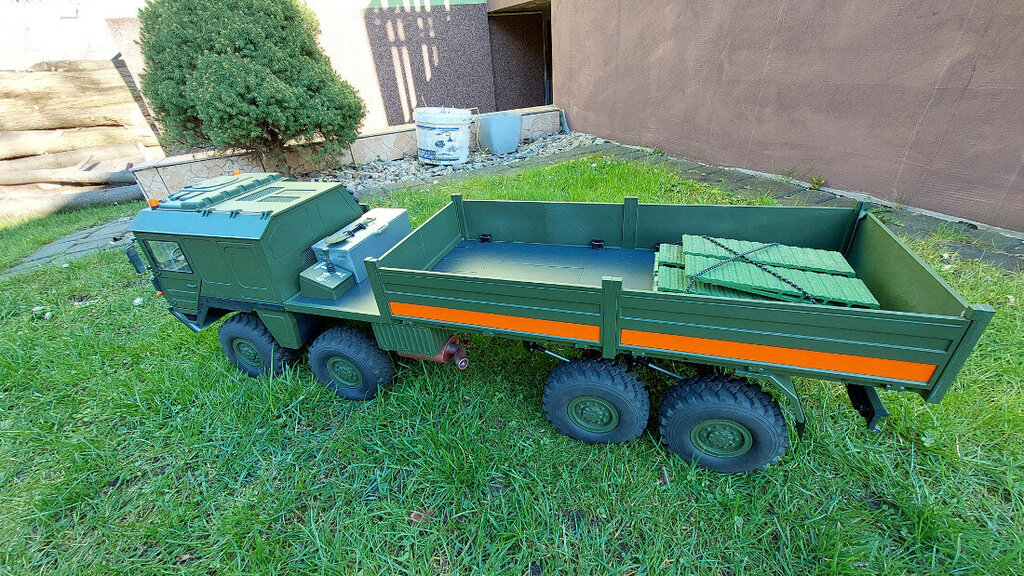

Wyciągnąłem Man'a z warsztatu ... jest ukończony ... powiedzmy "ukończony" bo nigdy jeszcze nie widziałem "ukończonego" modelu ... taki model jest jak "Yeti" ... ponoć istnieje ale nikt go nie widział :P ... gdzie nie gdzie muszę się skupić na kosmetyce i podokładać jakiegoś szpeju. Na pace będzie jeździć rozkładana kładka. Mam już plik przygotowany, żeby ją wydłużyć.
































I króciutki film jako dowód, że model jeździ



  • Lubię to 4
Odnośnik do komentarza
Udostępnij na innych stronach

ogólnie nauka jazdy od nowa ale frajda poruszania się taką "kolumbryną" jest nie do opisania :)

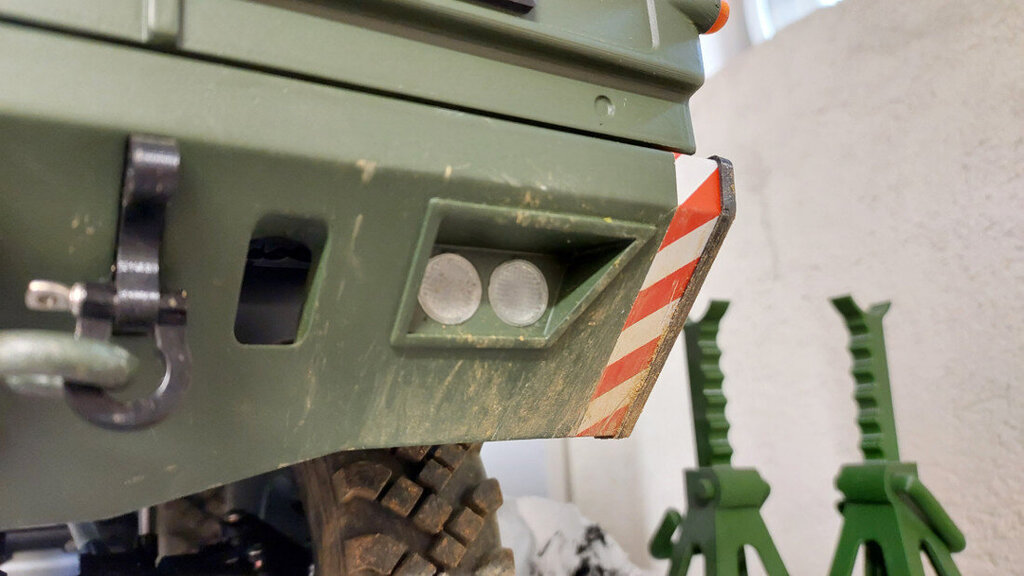

ogólnie ... pierwsza krew :P20230416_180315.thumb.jpg.01f64686c617cb56afdcecd00009cfe4.jpg

za drugim razem już nie będzie boleć :)

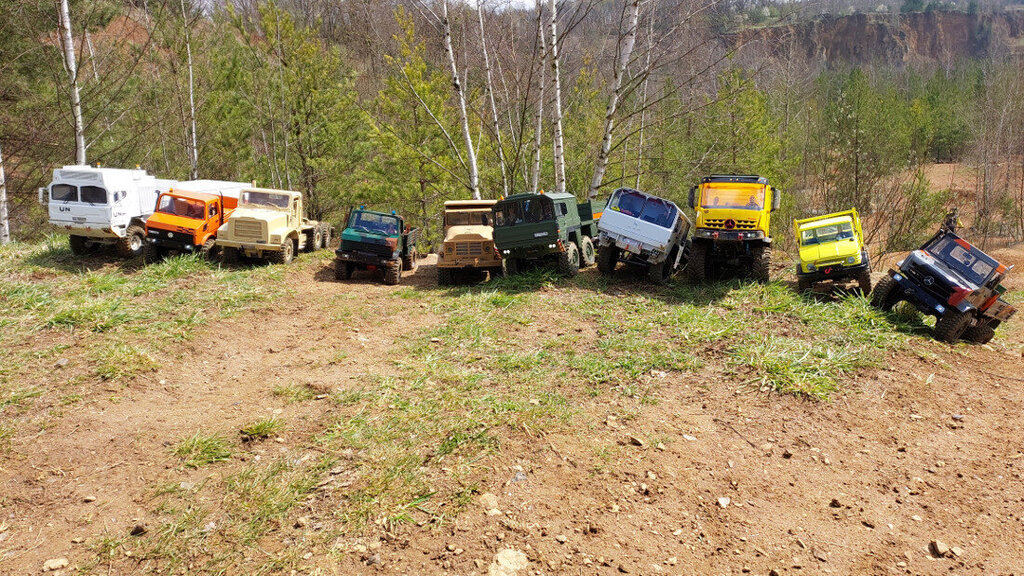

wszyscy uczestnicy 20230416_123406.thumb.jpg.02434577fbe26bc4b8ce62c061f30290.jpg

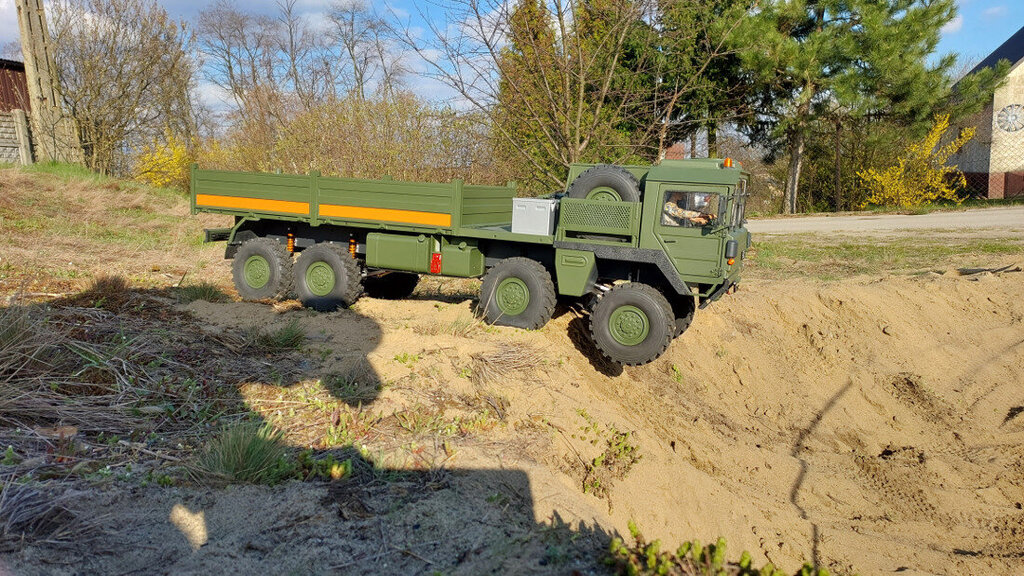

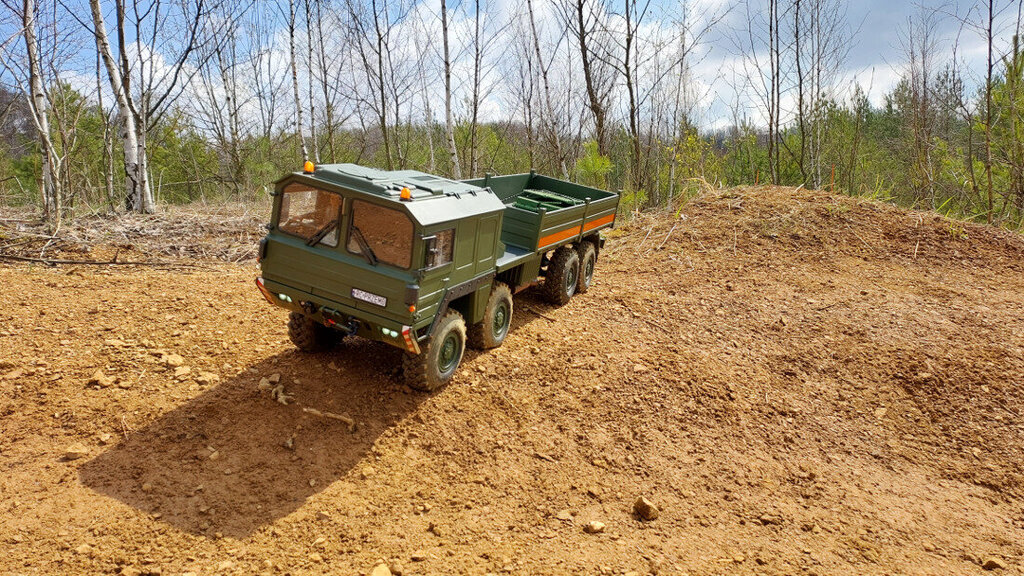

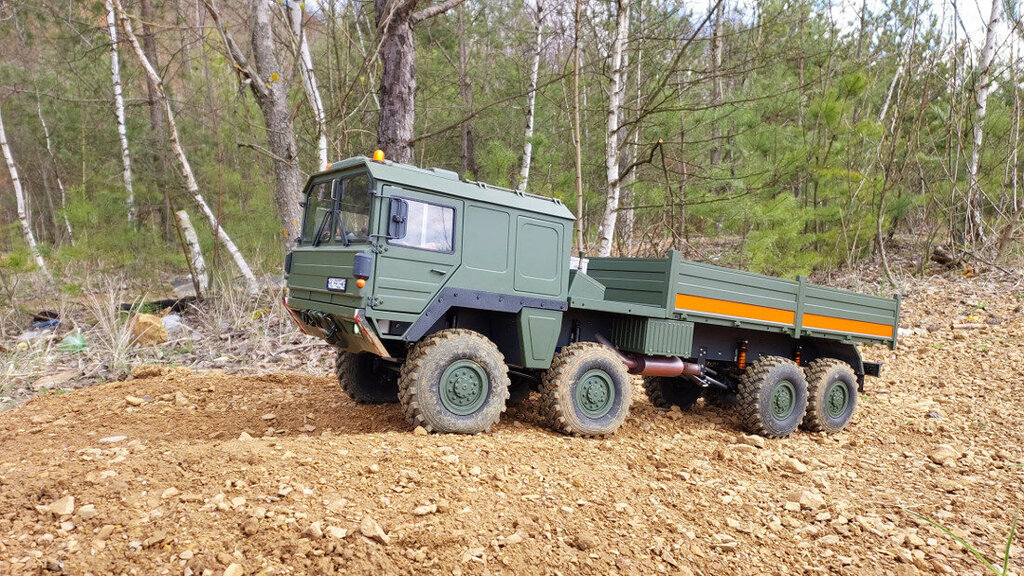

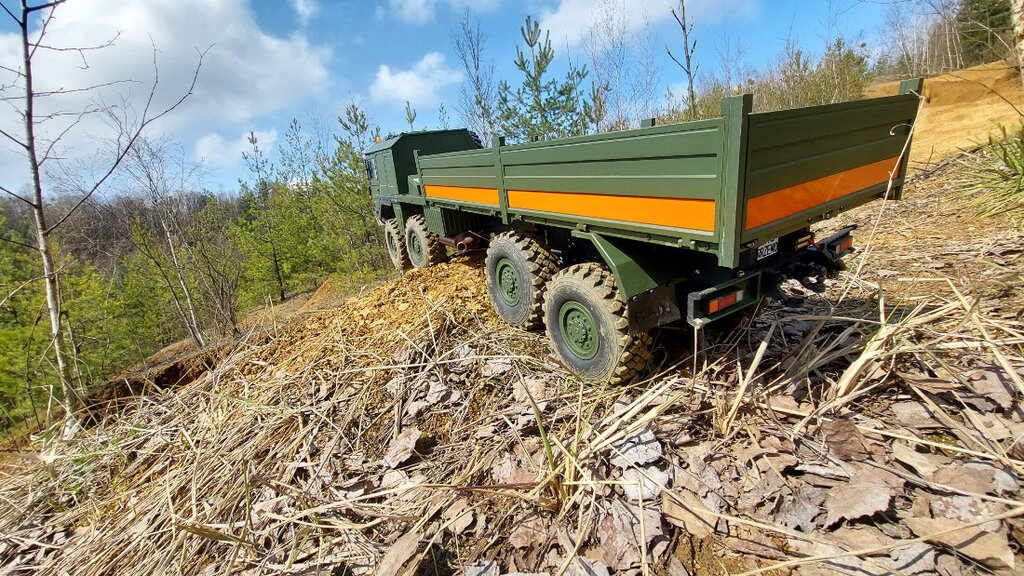

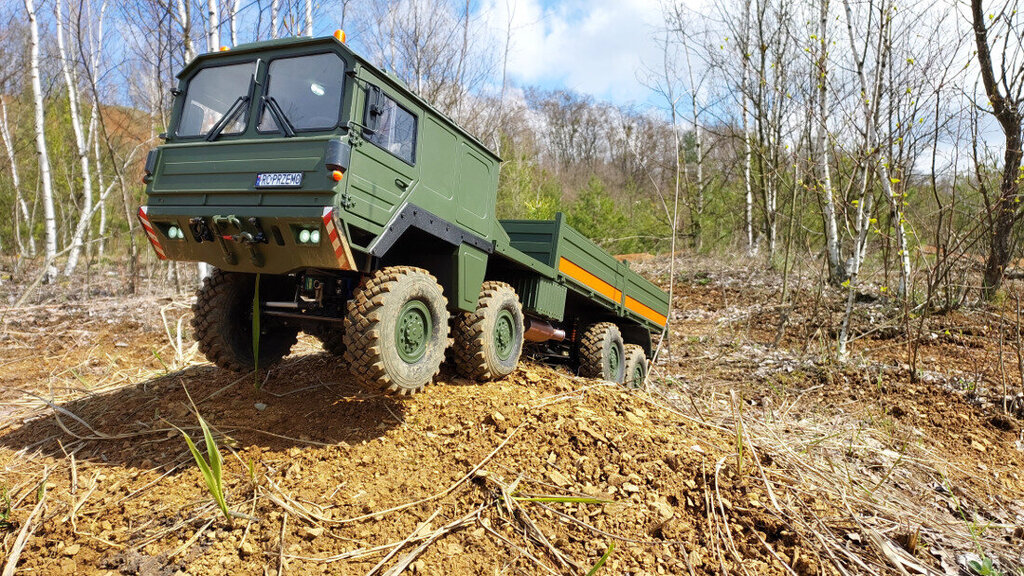

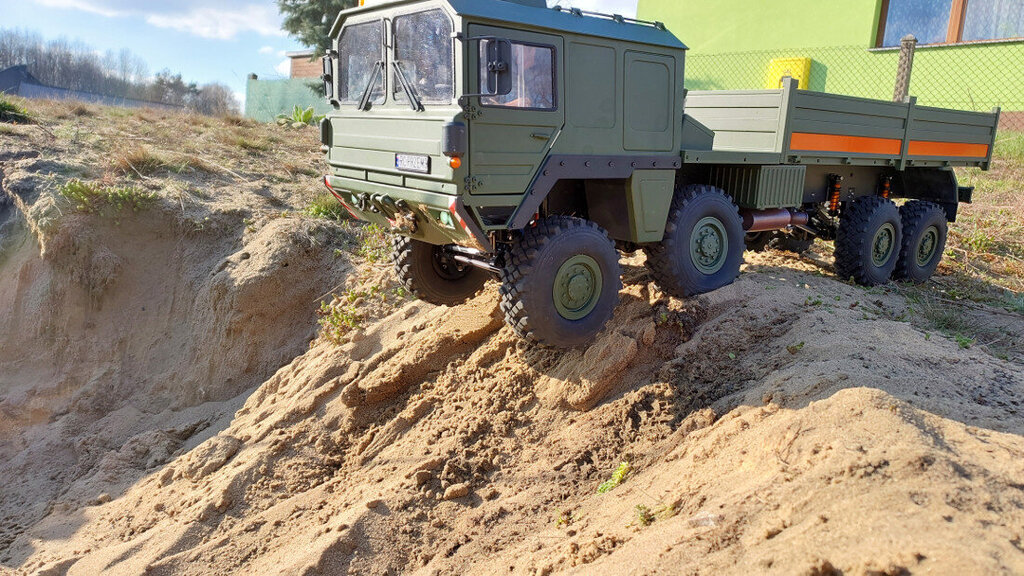

i kilka fot z jazdy Manem w terenie

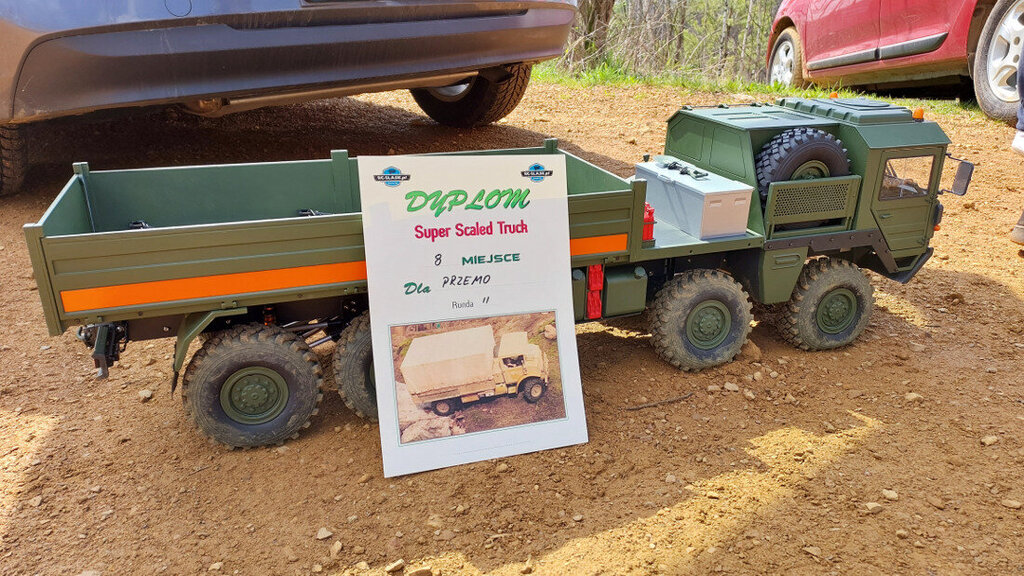

Miejsce 8 na 10 ... jestem zadowolony z dnia spędzonego na jeździe ... miejsce drugo rzędne :)




Relacja Wideło ze spotkania



  • Lubię to 3
  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 miesiące temu...
  • 3 miesiące temu...

Zaczynam zimowy projekt ... na tapetę znowu wjeżdża Ził 157 ... dla mnie najpiękniejsza ze starych ciężarówek. Chce się tutaj pochylić nad wykonaniem podwozia i zbliżyć się choć ciut bardziej do oryginału ale nadal z nastawieniem, że model ma robić w terenie a nie stać na półce czy jeździć po dywanie :)

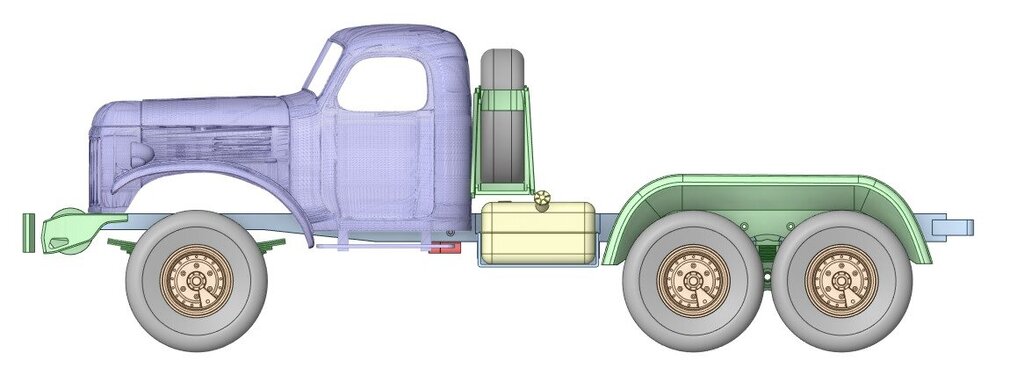

Kilka zdjęć z tego co udało mi się stworzyć na ekranie komputera

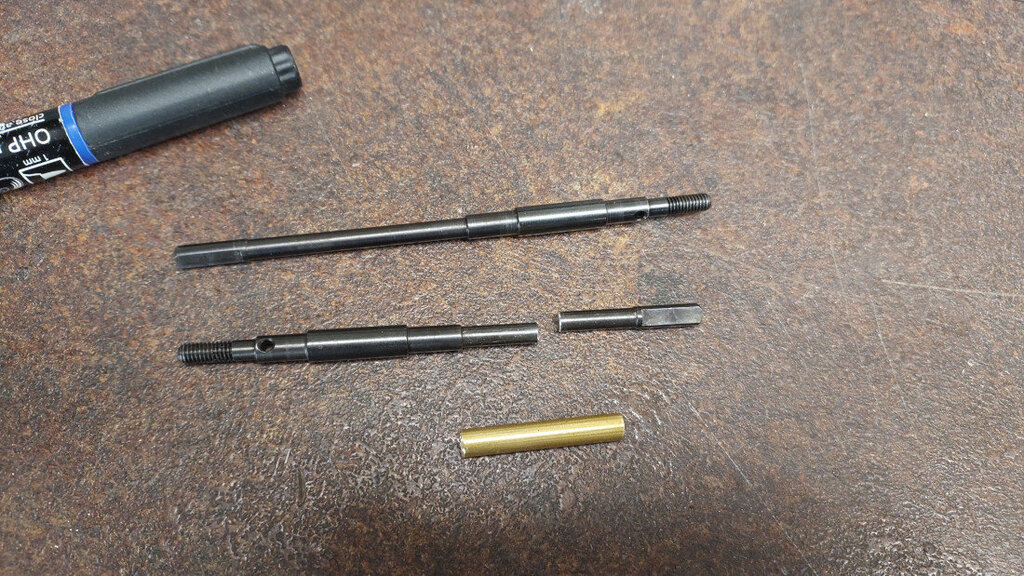

Projekt fizyczny zaczynam do wykonania mostów napędowych. Ogólno dostępne mosty na rynku są za długie i stąd decyzja, że mosty zbuduje od podstaw w oparciu o dostępnę zębatki z aliexpress czyli tzw klony Axiala, z którymi mam dobre doświadczenie. Mosty urodziwe nie są ale tutaj mają działać :) pracę zacząłem od skrócenia oś


z pomocą przyszła rurka mosiężna, klej do metalu i pręt stalowy 1.5mm jako piny które mają dodatkowo zabezpieczyć miejsce klejenia.





tutaj oś zabezpieczona wklejonymi pinami.

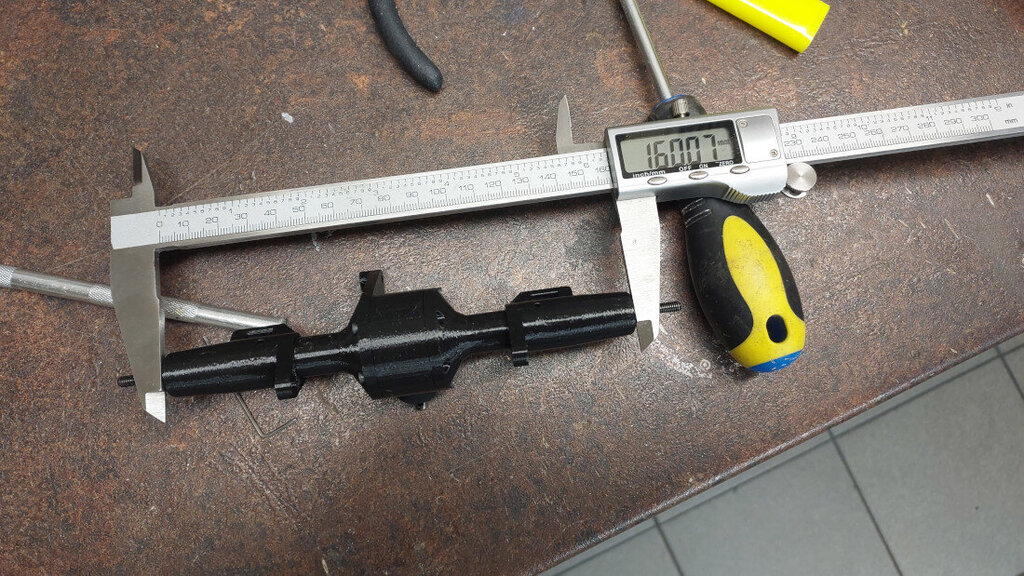

i wielkość mostu po złożeniu czyli urwałem 22 mm względem mostu Axial'a.

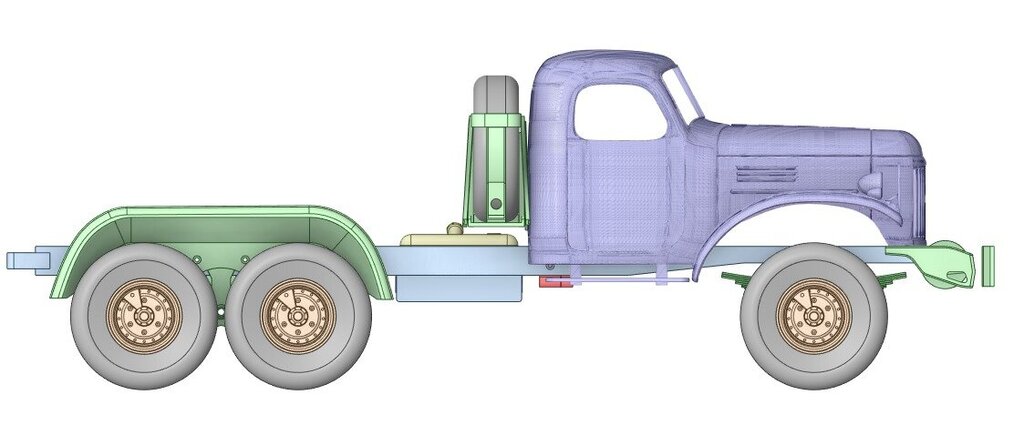

No i wymyśliłem sobie wersję CS czyli ciągnik siodłowy ... będzie jazda, żeby upchać elektronikę ale jestem dobrej myśli :)



Zawieszenie też chce oprzeć o elementy drukowane w kooperacji z prętem stalowym co dało bardzo fajny efekt z którego jestem zadowolony. Film poniżej w testowego zawieszenia przodu. Tylne zawieszenie planuję analogicznie







CDN ...
