Crawler by przemo ... czyli moja rozkmina o co chodzi w off roadzie w skali 1/10

[przemo]

W dniu 13.04.2021 o 23:15, robertus napisał:

Twoja wersja znacznie ciekawsza.

Dobre słowo ... dzięki

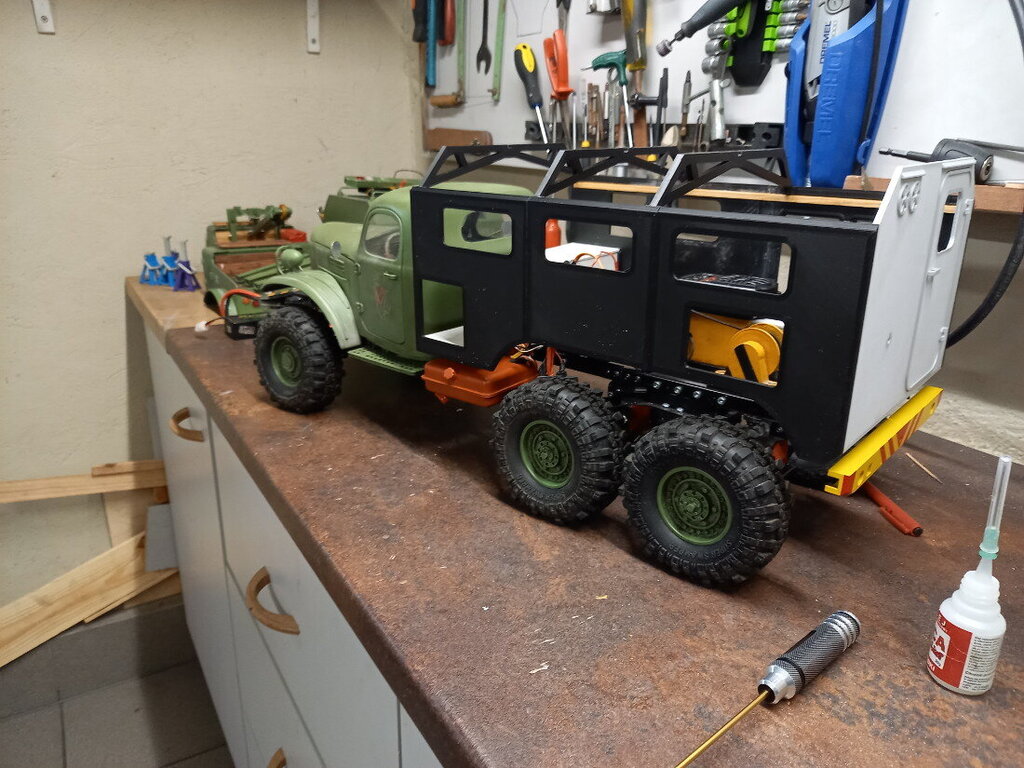

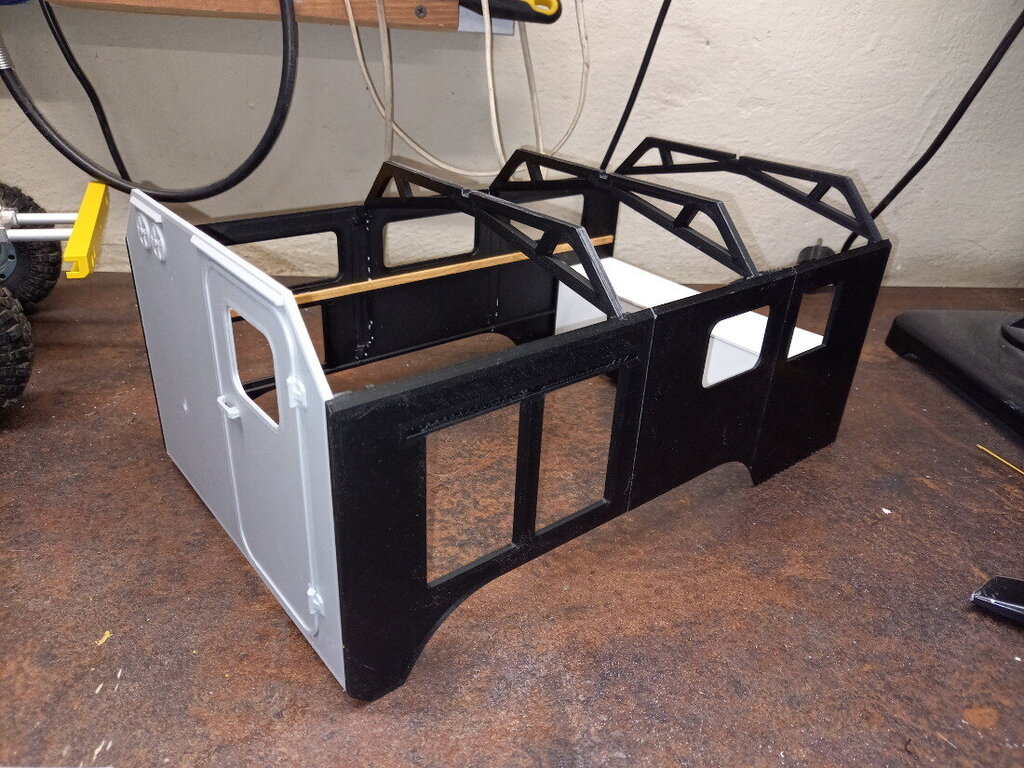

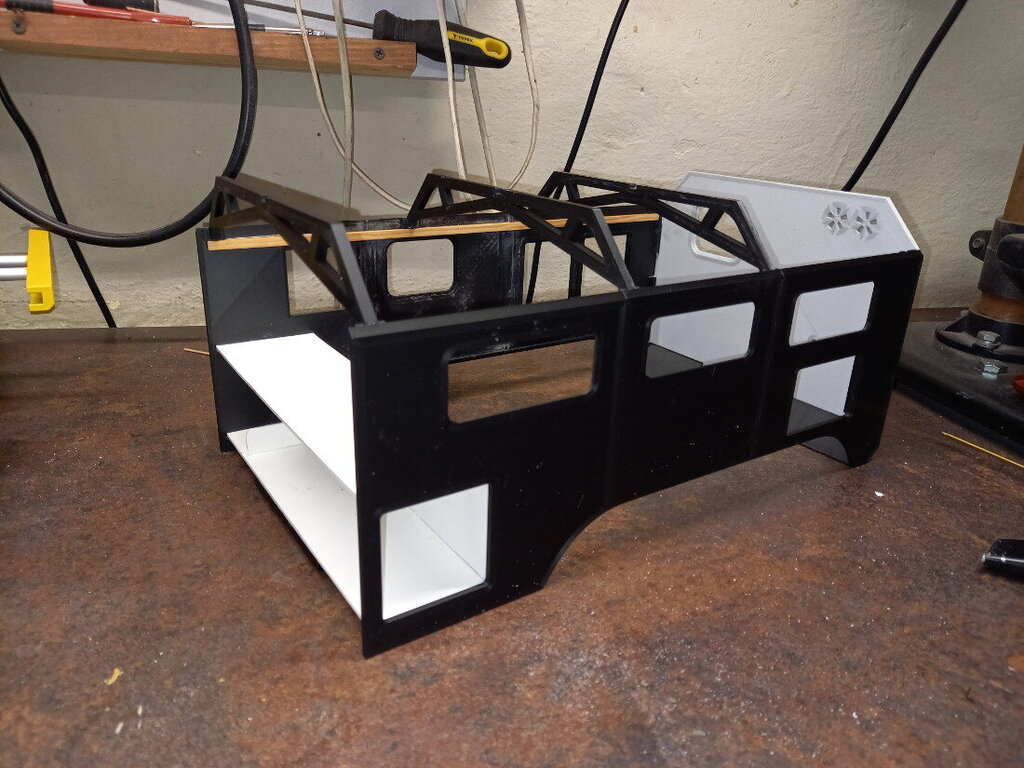

Pracę nad zabudową ruszyły już coś widać ...







Przednią ścianę zostanie podzielona na 2 sekcje, z powodu że na przedniej ścianie będzie lajtbar czyli cztery okrągłe reflektory i chcę od razy narysować sobie przed drukiem otwory montażowe żeby później nie mierzyć, nie wiercić a tylko przykręcić. Lajtbar w drodze, więc stąd decyzja żeby podzielić, w sumie dojdzie mi dodatkowe szpachlowanie ale co mi tam i tak będę się borykał w kurzy.

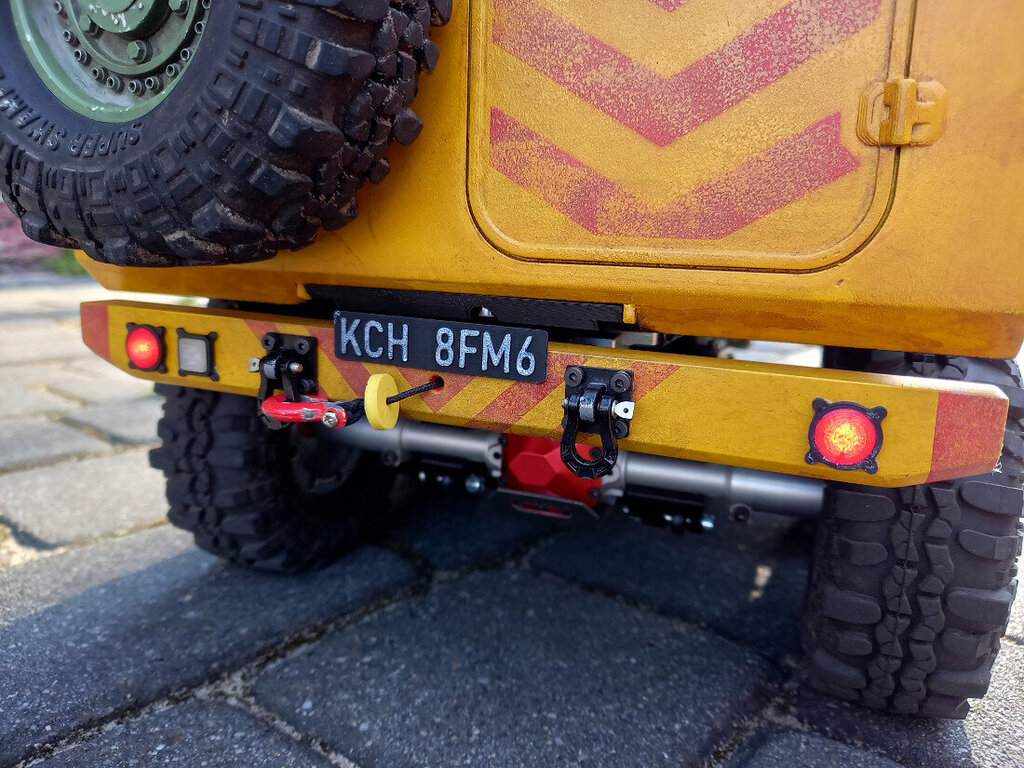

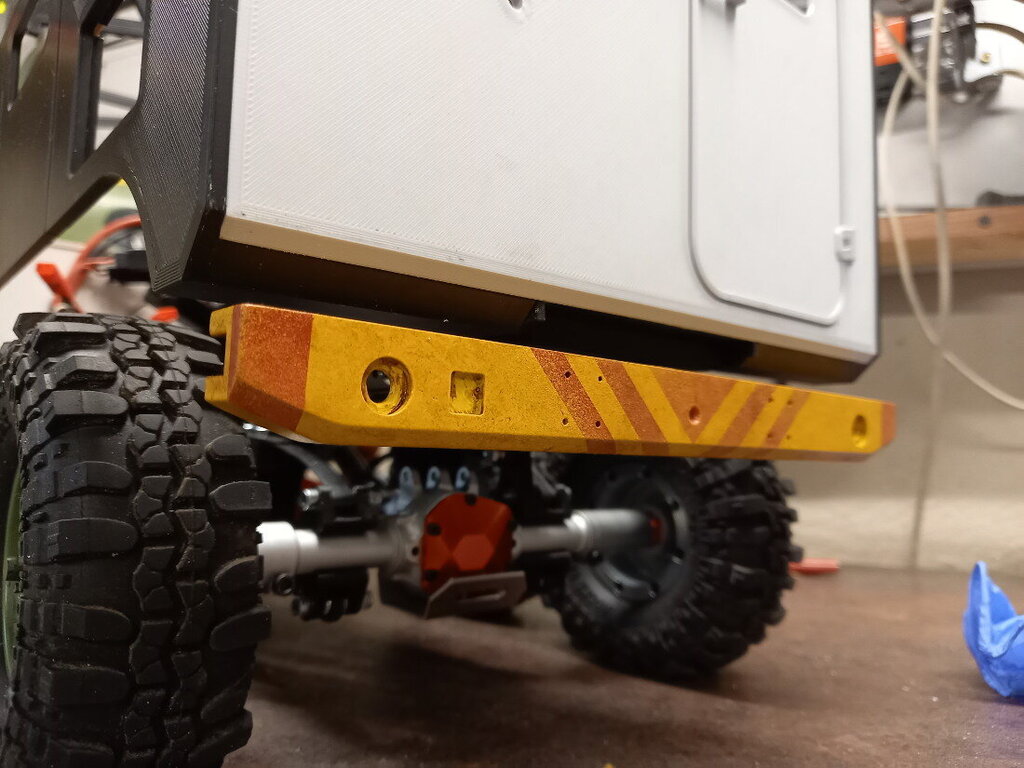

Zderzak pomalowałem, przy okazji próbka koloru zabudowy

mistrzem malowania nie jestem ale jazda zrobi swoje

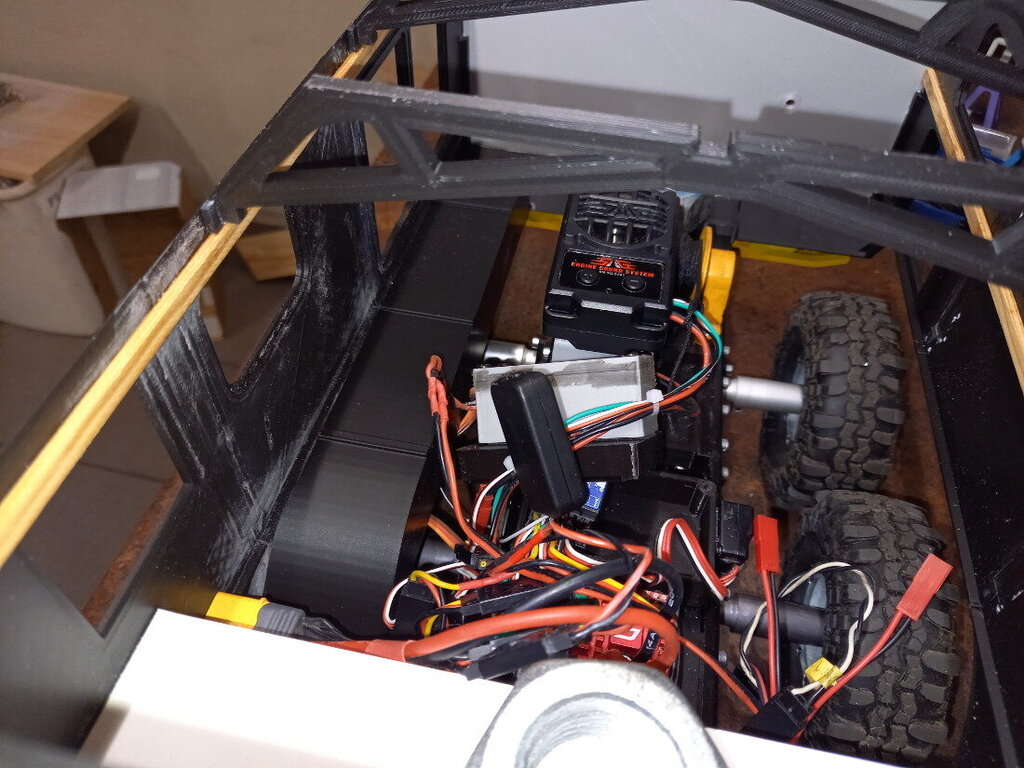

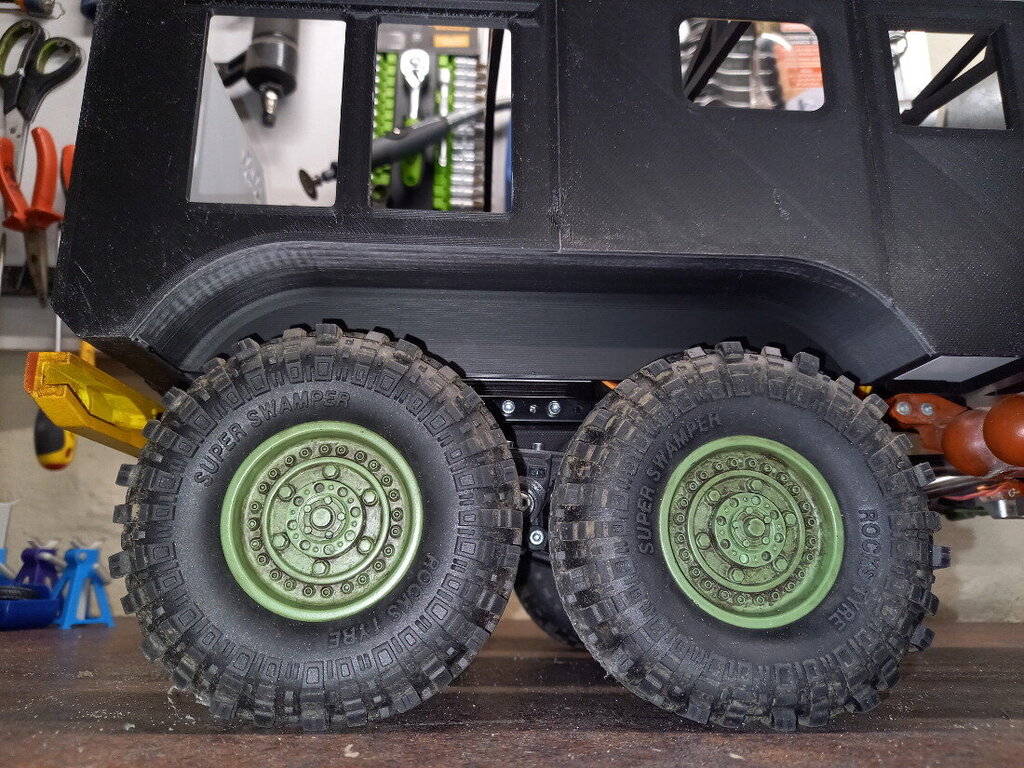

no i dzisiaj wleciało pierwsze nadkole do zabudowy





i teraz tak włącznik od ESC miałem w nadkolu ale jak dołożę drugie nadkole to zablokuje sobie dostęp do włącznika więc plan jest taki, że przedłużę kable do włącznika a włącznik umiesczę w komorze silnika na przekładni planetarnej ... w końcu będzie powodów do otwierania maski silnika



No i kolejna modyfikacja kół, staramy się jak możemy żeby środek ciężkości był jak najniżej więc przyszły pianki do kół z wkładką z gumy. Guma nie dość że dodaje wagi do koła to dodatkowo utwardzi oponę przy najeżdżaniu na ostre krawędzie i opona nie spotka się z felgą.

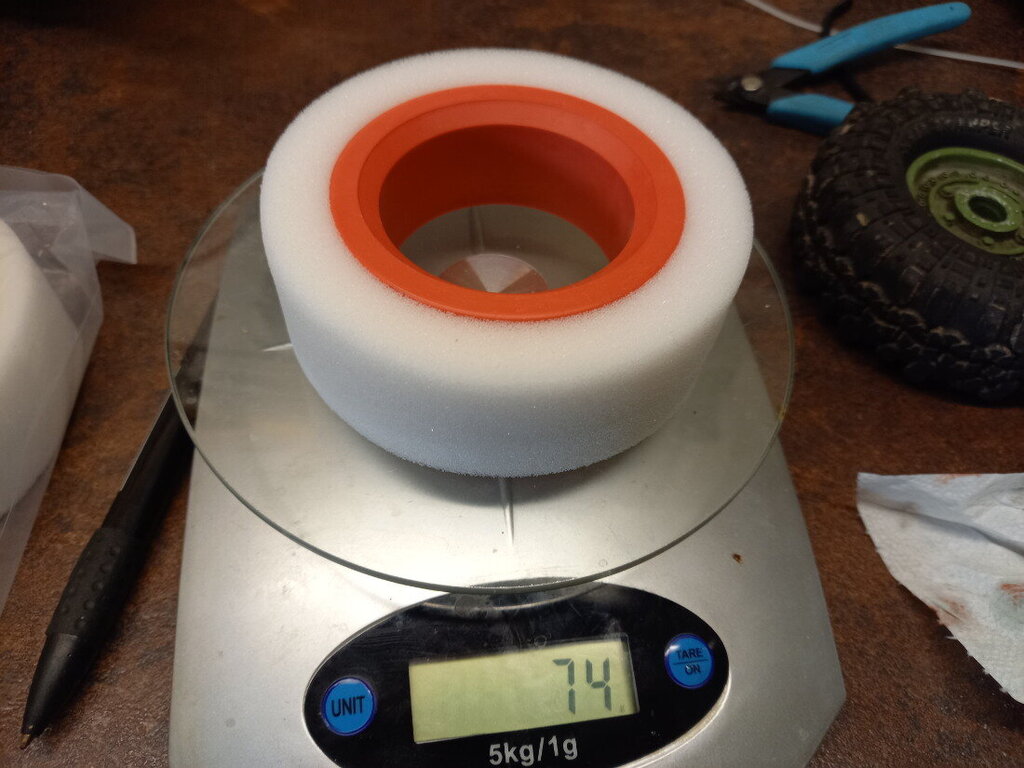

waga pianki z gumą 74 gramy

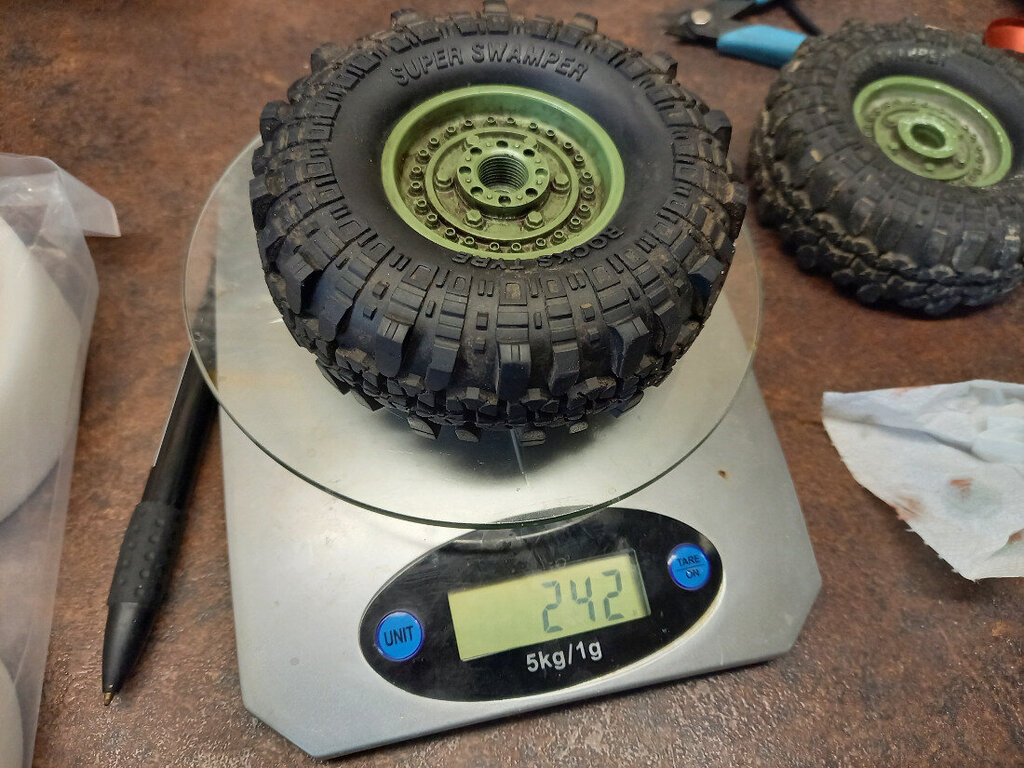

Waga koła z normalną pianką czyli 241 gramy

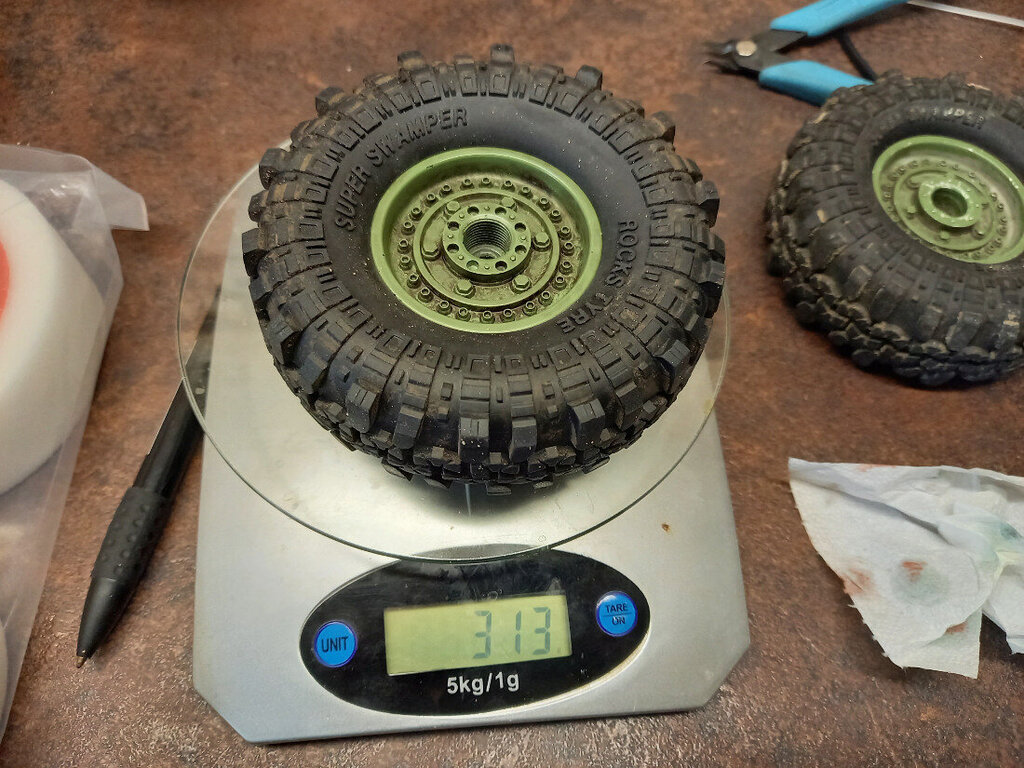

Koło po zamontowaniu nowej wkładki ...



Czyli Ził przytył na dole tam gdzie jest to mile widziane o 426 gram ... wiadomo, że z tym dociążeniem nie ma co przesadzać po później cierpi napęd i apetyt na prąd rośnie a już same 6x6 ma spory apetyt i z godzinnej jazdy 4x4 z 6x6 pojeżdżę może 40 minut co i tak w zasadzie jest fajnym wynikiem.





CDN ...

[robertus]

To może to koło na budzie zrób vaku?

[przemo]

22 minuty temu, robertus napisał:

To może to koło na budzie zrób vaku?

Nie koło ma być użytkowe bo to takie moje założenie. Na zawodach masz motyw z naprawą modelu na trasie, czyli możesz to zrobić ale pod warunkiem że zapasowa część znajduję się na samochodzie, to co masz w plecaku nie jest brane pod uwagę  tak w ramach ciekawostki. Moim Ziłem w zawodach nie mogę startować bo nie spełniam wymogów dla klasy "truck 6x6" a jak mnie dopuszczą to grzecznościowo i trasę mogę przejechać po za konkurencją z resztą jazda między bramkami mnie nie interesuje bardziej wolę wyprawę i przy okazji spacer ... wracając do koła to będzie na tyle zabudowy i zrobiłem jak najniżej mogłem więc na pewno nie popsuje środka ciężkości tak bardzo jak umiejscowienie go na dachu  ... to są te właśnie dylematy i wybieranie czy ma wyglądać czy ma się kleić pionowych ścian

[robertus]

O ciekawe, nie wiedziałem, że są takie restrykcje

[przemo]

Przyszedł "lajtbar" ... cena 28 PLN szału nie ma

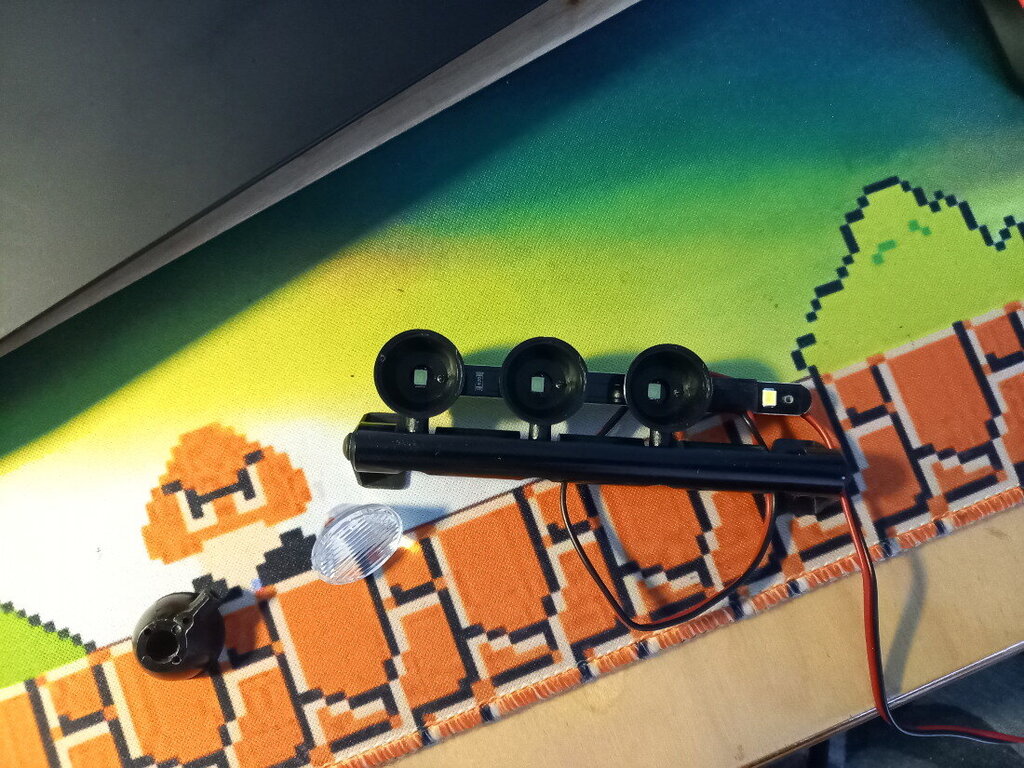

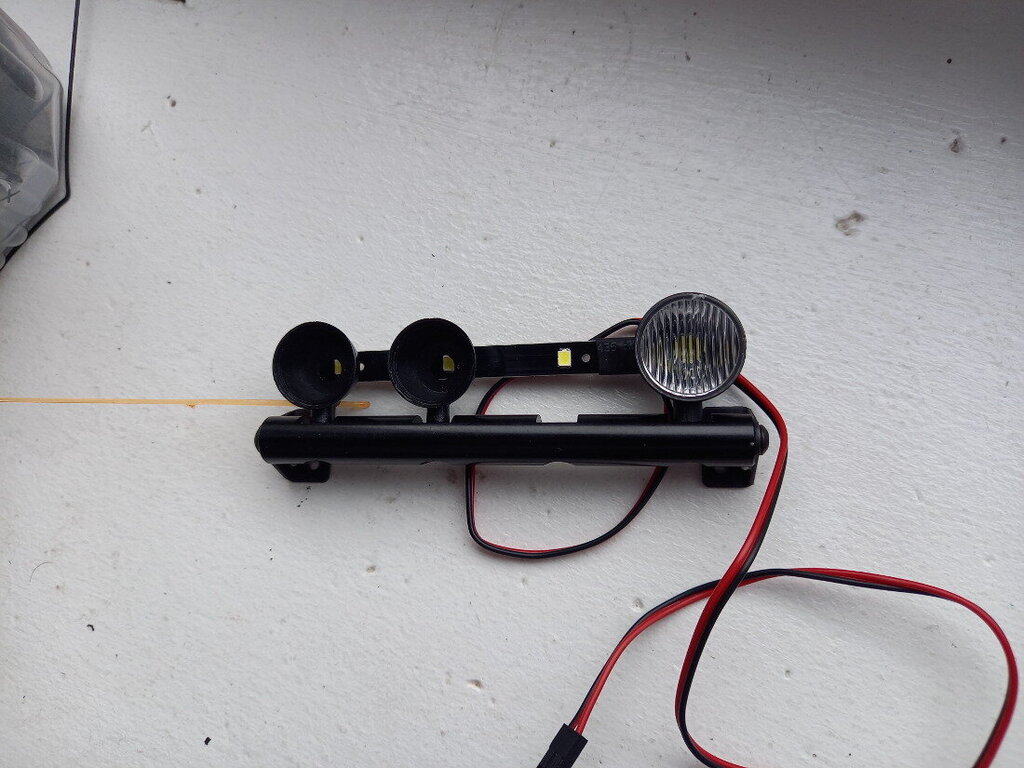

po ściągnięciu zaślepek ...

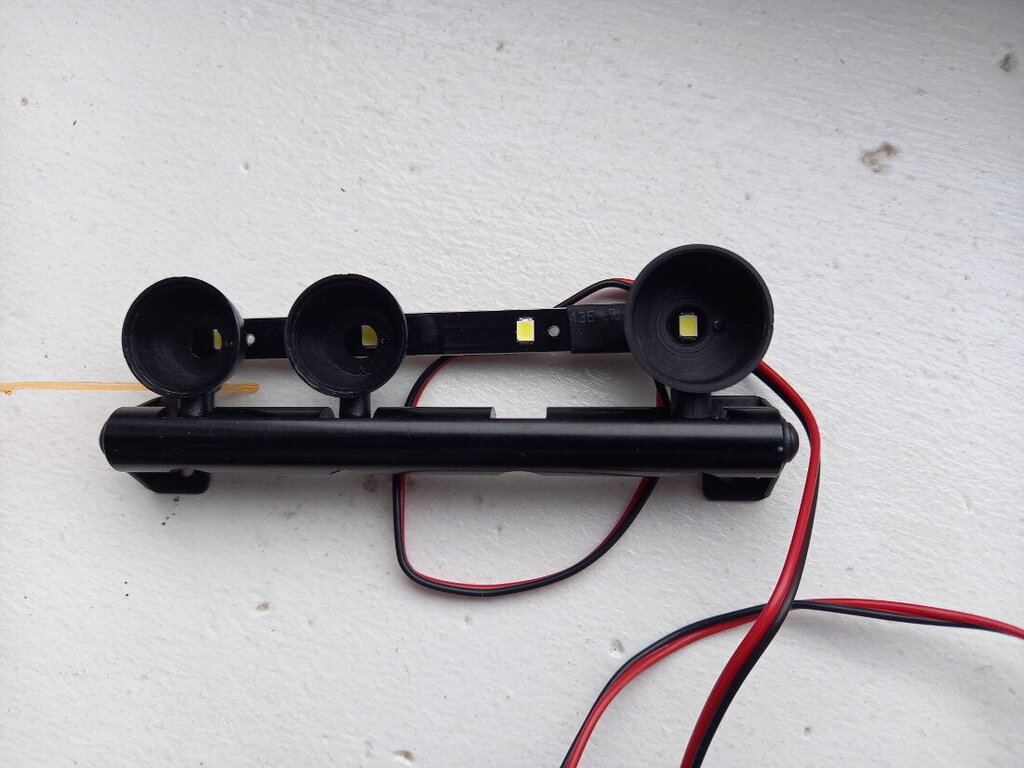

Fajnie bo są zaślepki z "Hella" ale co z tego jak pod zaślepką jest sama dioda, brak klosza ... ale mocowanie jest metalowe, solidne, dodatkowo diody są na płytce drukowanej i na jednej wiązce, więc skrywa ogromny potencjał ... z pomoc przyszedł oczywiście druk 3D (żadna nowość) ... 10 minut rysowania, jeden wydruk testowy



 przymiarka kolimatora

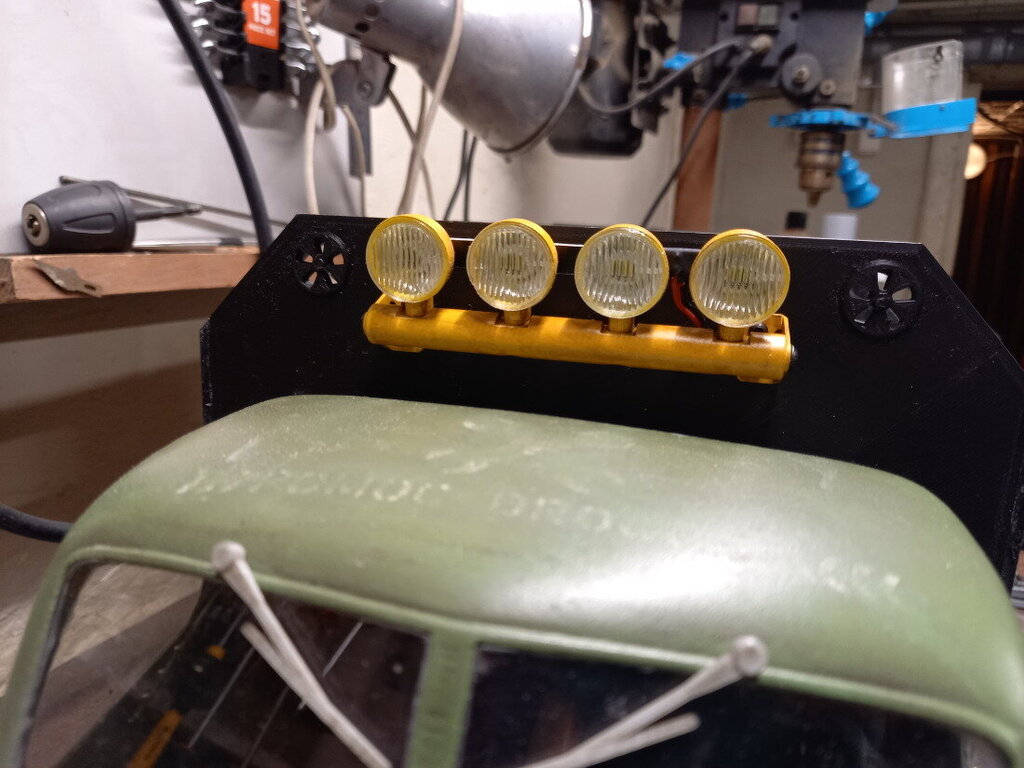

Po skończeniu poprawiania chińskiego lajtbara ... jest do przyjęcia według mnie ... w sumie 28 PLN ale fajna baza do zrobienia czegoś lepszego ?

Testy wieczorne diód na kolimatorach ... tragedii nie ma, w połączeniu z przednimi lampami będzie dobrze myślę tak że nocny rajdzie przybywaj

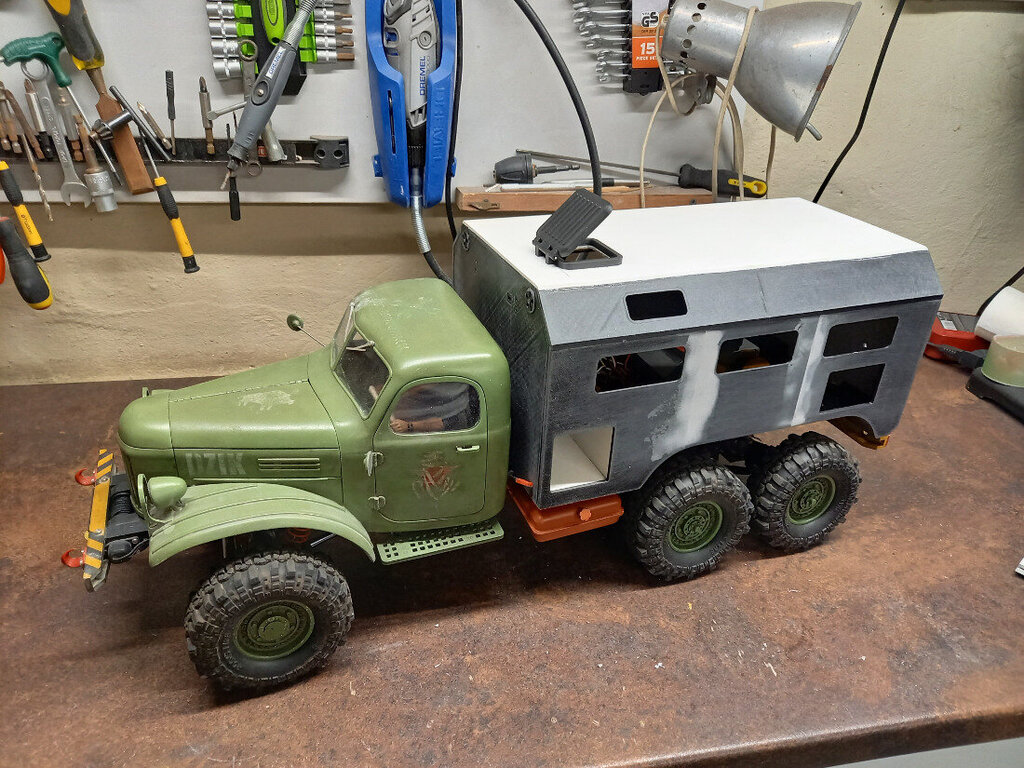

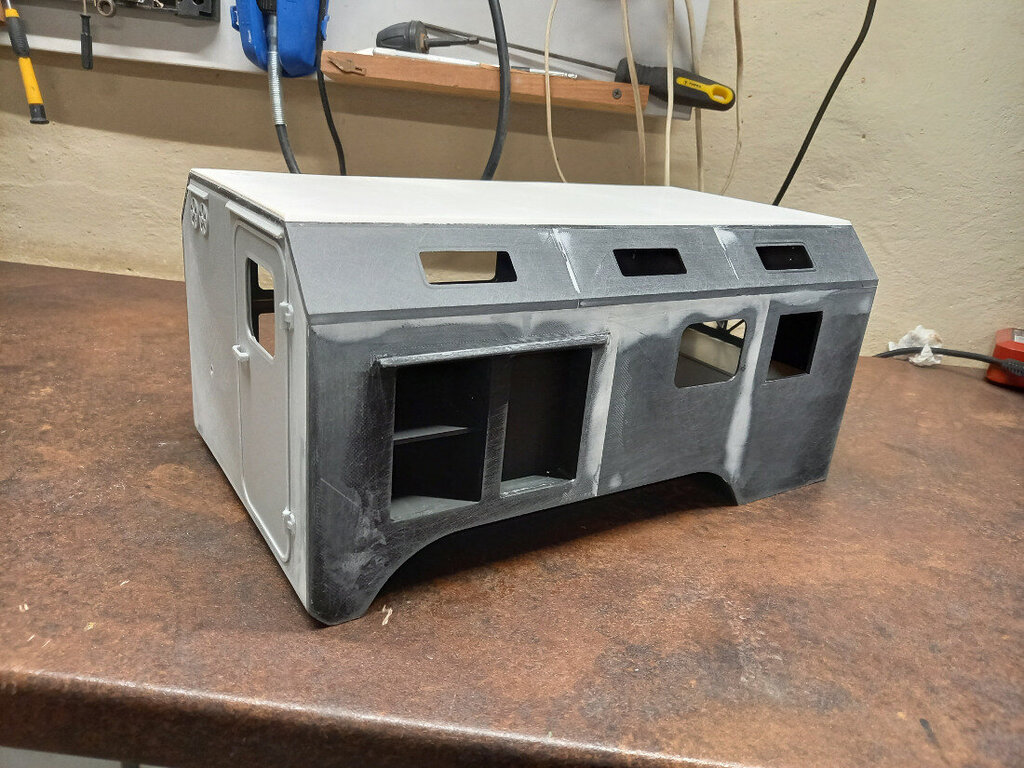

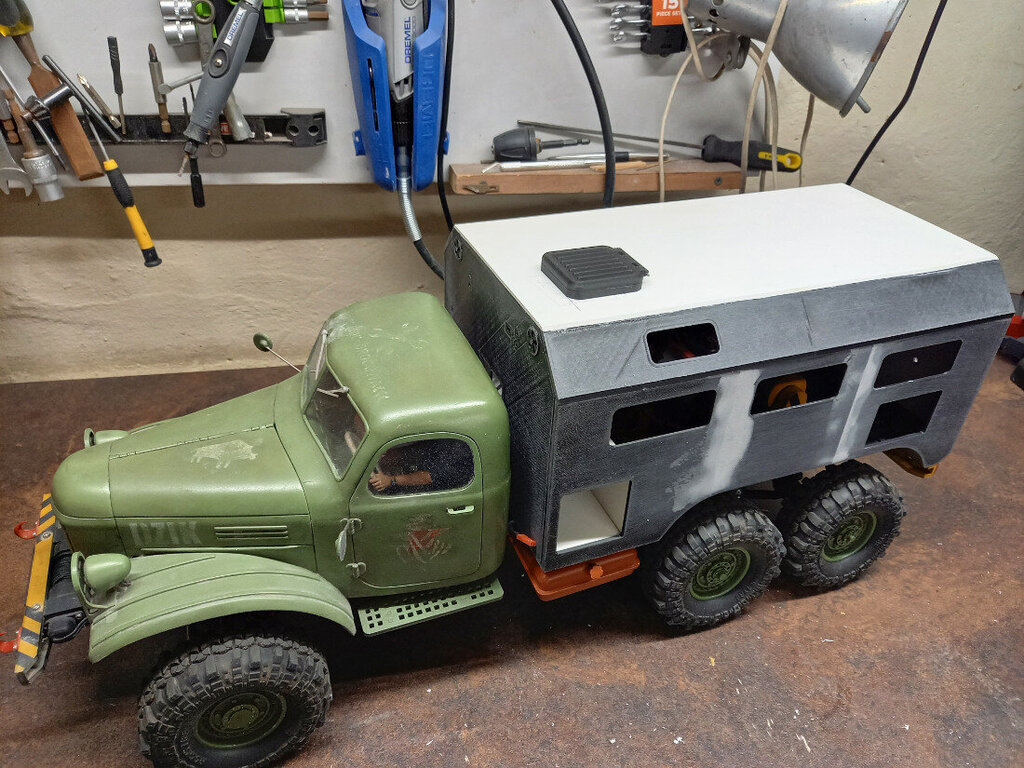

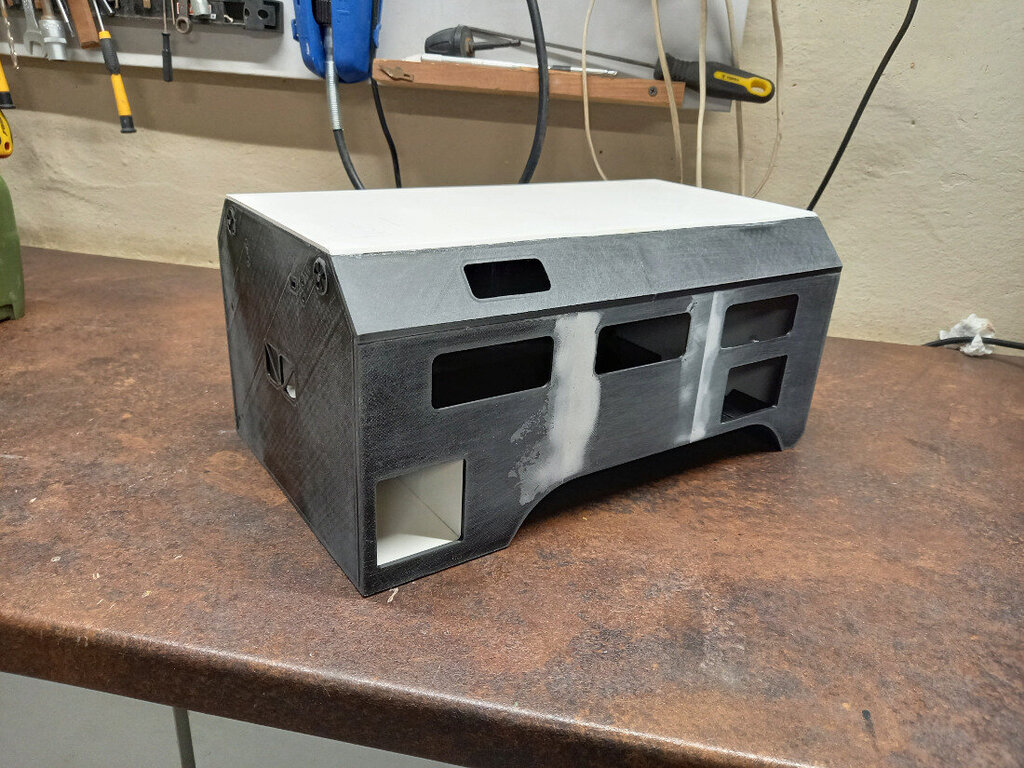

No i chyba największa aktualizacja ... buda zamknięta. Przy okazji odkryłem to co mi brakowało czyli szpchlówkę do modeli plastikowych. testowałem dwie szpachlówki pierwsza jakaś "putty for plastics models" za 4.50 PLN i od "tamiya basic type putty" za 18.90 PLN ... wygrywa ta za 4.50 PLN. Super się nakłada, ładnie wypełnia, szybko schnie, szlifowanie to bajka. Oczywiście używam jej do dużych ubytków w druku np gdzieś gdzie łączą się dwa elementy klejone. Na duże powierzchnię i tak idzie szpachla natryskowa. Tamiya się zapada i trzeba szpachlować kolejny raz i ciut upierdliwa w szlifowaniu. Oczywiście to moja ocena ale nie będę przepłacał bo na taką stodołę poszło połowa tubki ... na razie połowa tubki





I ostatni element ... właz w dachu ...
Otwarty ...

zamknięty ...

Nie kierujcie się kierunkiem usytuowanie zawiasów, właz jeszcze nie wklejony na zdjęciach.
Zamknięcie będzie na neodymach i oczywiście otwarcie włazu będzie z blokadą.
Jutro drzwiczki skrytek, zawiasy, jedną wnękę skrytki do druku i może się wyrobie z pierwszą warstwą szpachli natryskowej ... no i bak już w wersji powiększonej, żeby spasował do całości ...CDN

[japim]

Te moje latajace modele w porównaniu z tym to popierdółki U Ciebie im ciężej to właściwie tym lepiej, a ja jak ognia muszę unikać wszystkich udziwniaczy i dodatków.

[przemo]

1 minutę temu, japim napisał:

Te moje latajace modele w porównaniu z tym to popierdółki U Ciebie im ciężej to właściwie tym lepiej, a ja jak ognia muszę unikać wszystkich udziwniaczy i dodatków.

Taaaa ... popierdółki ... w to za bardzo nie uwierzę ani mnie nie przekonasz

Co do wagi, tutaj im ciężej tym niby lepiej ale oczywiści nie ma co przesadzać bo cierpi na tym napęd, no i ta waga mile widziana jak najniżej. Ale tu się z Tobą zgodzę pod kątem "udziwniaczy i dodatków" to można praktycznie szaleć do woli  Czasem jak model jest lekki to zawieszenie wcale nie pracuje, a jak dorzuci się trochę wagi to aż miło popatrzeć jak zawieszenie pracuje ? to był jeden z powodów do wejścia w świat małego off roadu. A co do wagi modeli to Trucki 6x6 to przeważnie dochodzą do 10 kg, Ziłem mam zamiar się zmieścić w 7 kg uzbrojony do jazdy i póki co jest to realne, podwozie bez zabudowy i pakietu waży coś ponad 4 kg.

[japim]

7kg... moja Rata wazy 750g. A jest niewiele mniejsza od Zila. Oryginał miał 9m rozpiętości więc pewnie tyle co Ził miał długości.

[przemo]

Ził ciut mniejszy jest, mój od zderzaka do zderzaka ma jakieś 66 - 67 cm, a oryginał 1:1 miał prawie 6.7 metra (wersja z plandeką) choć różne były zabudowy i długości z pewnością były różne.

[przemo]

Aktualizacja prac i małe cofnięcie się wstecz do tylnego układu jezdnego ...

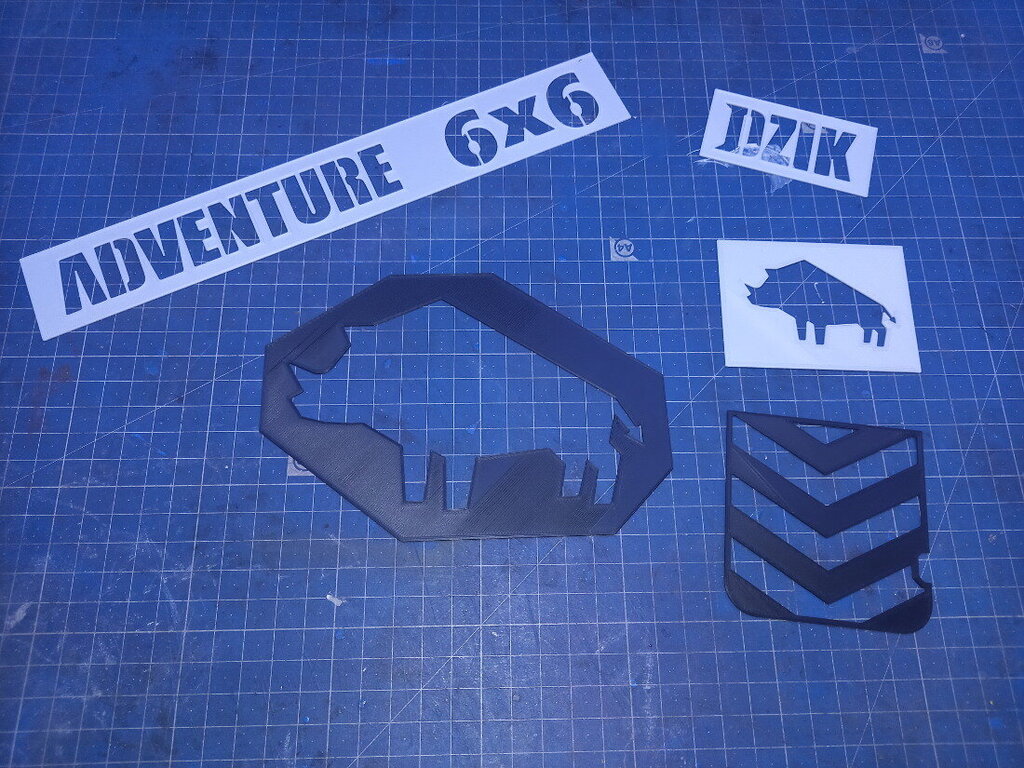

Stodoła złapała kolor żółty, więc na drukarce przygotowałem sobie szablony do malowania detali

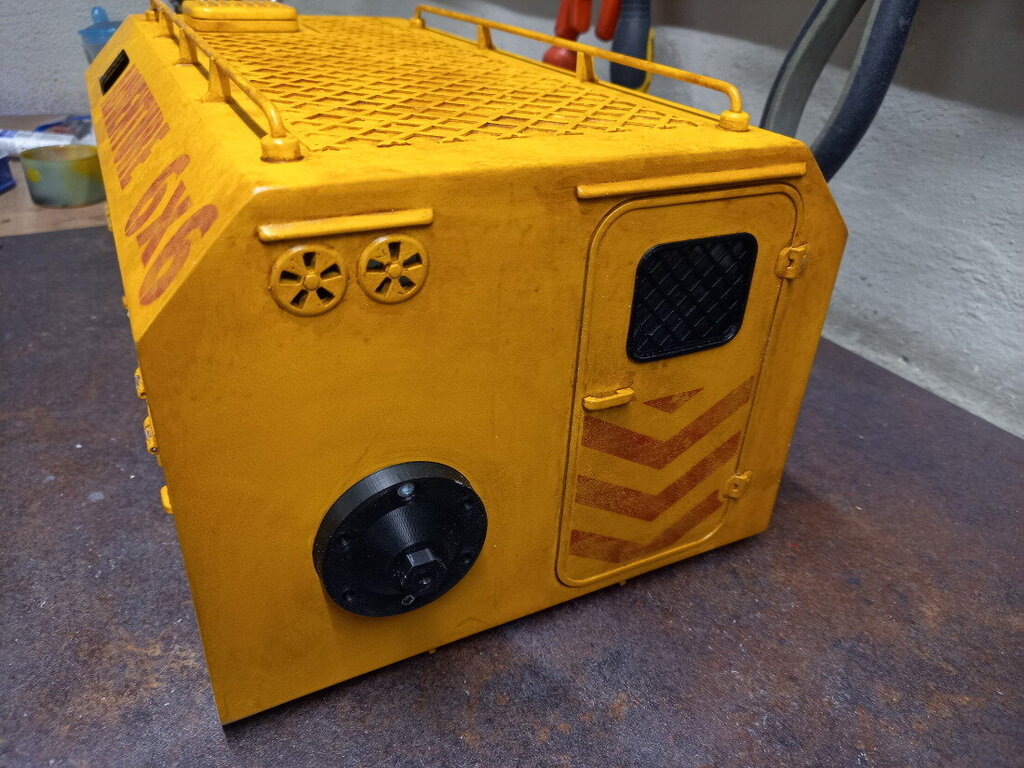

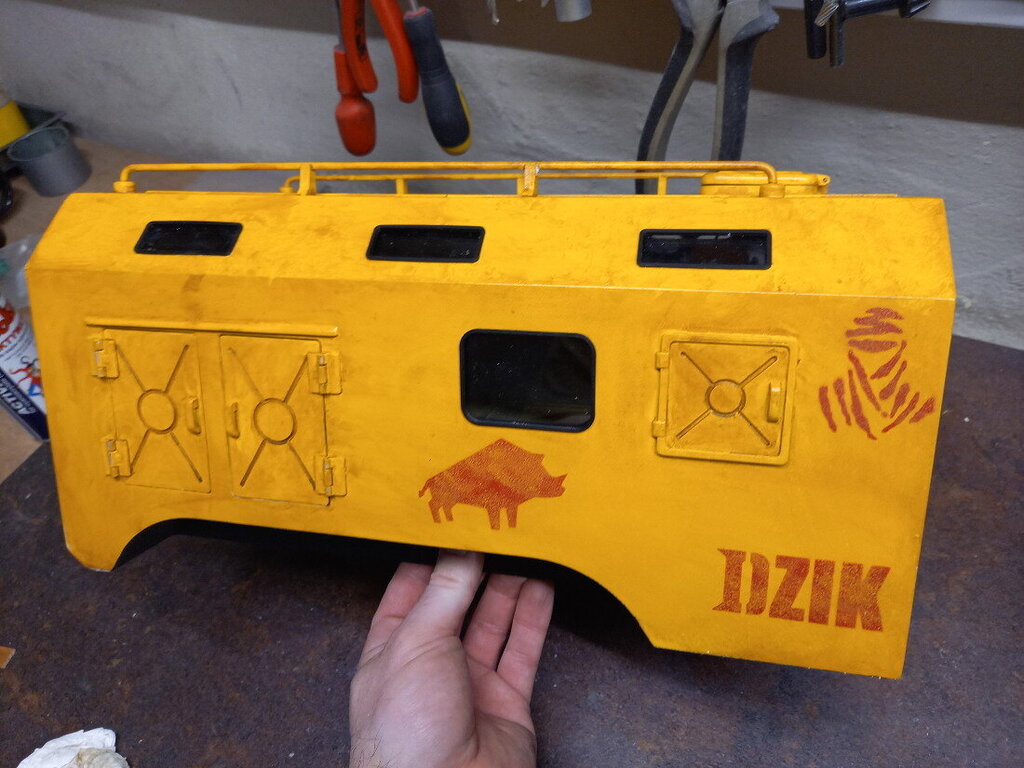

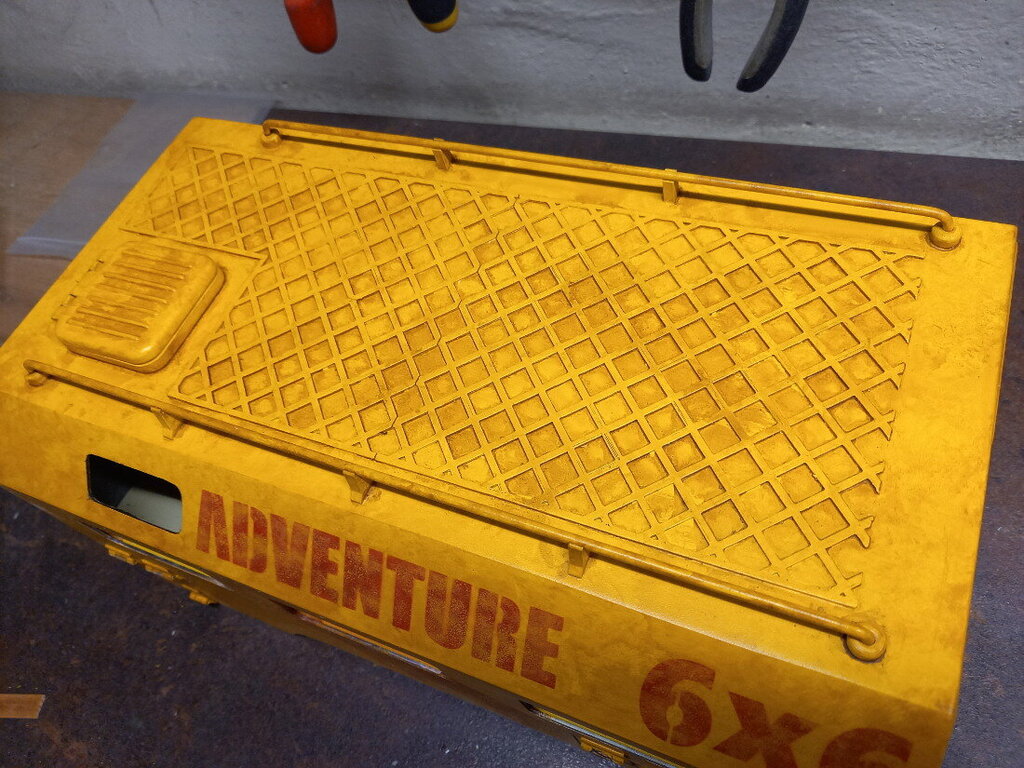

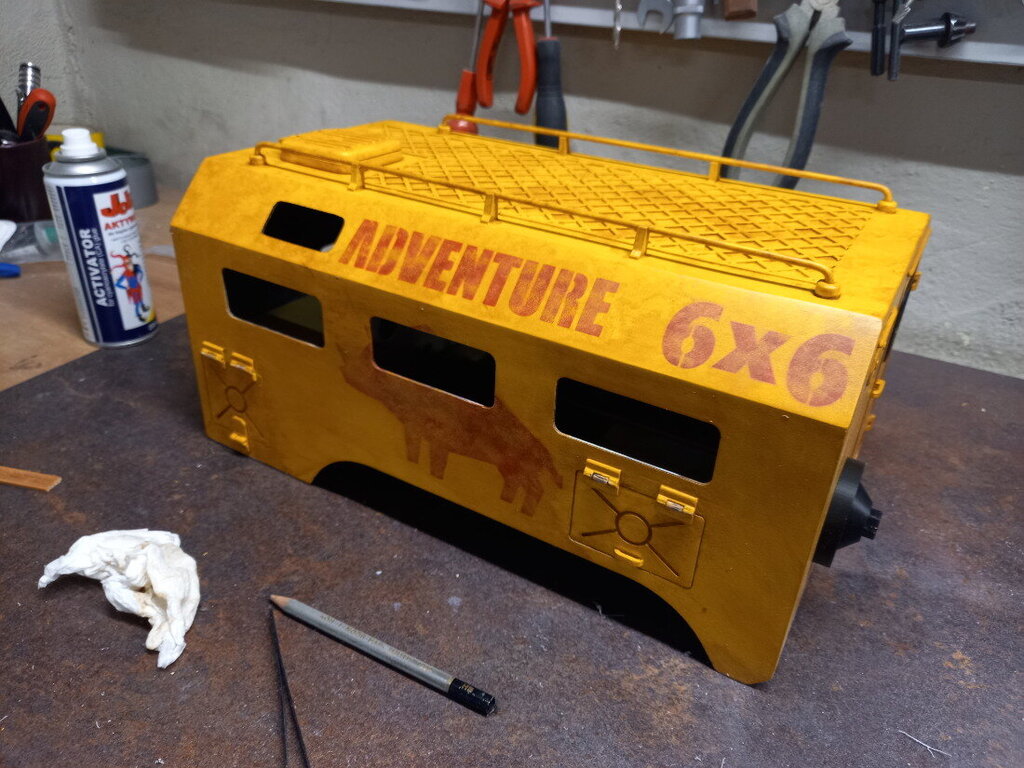

Etap z prezentacji budy w samym kolorze żółtym pominę a przejdę od razu do etapu po malowaniu detali i wash.

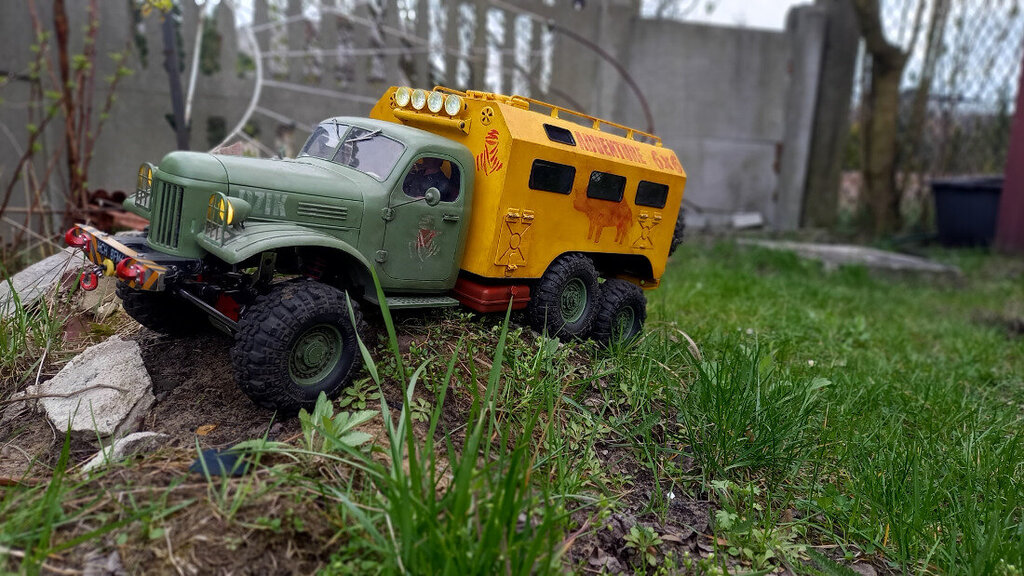

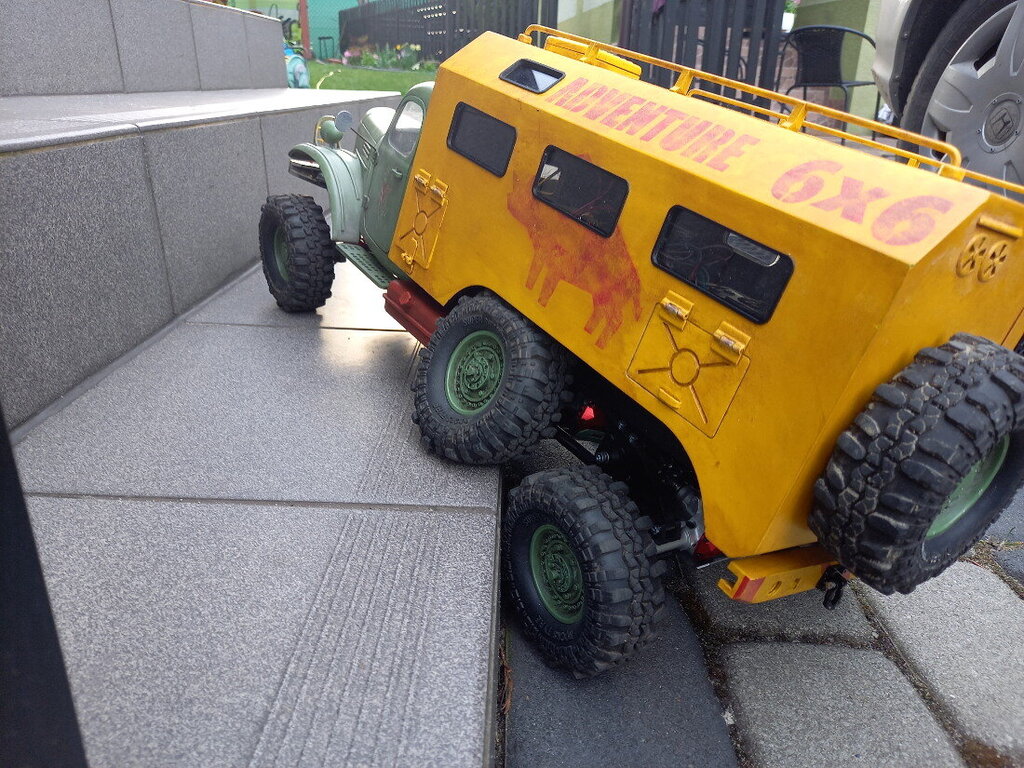

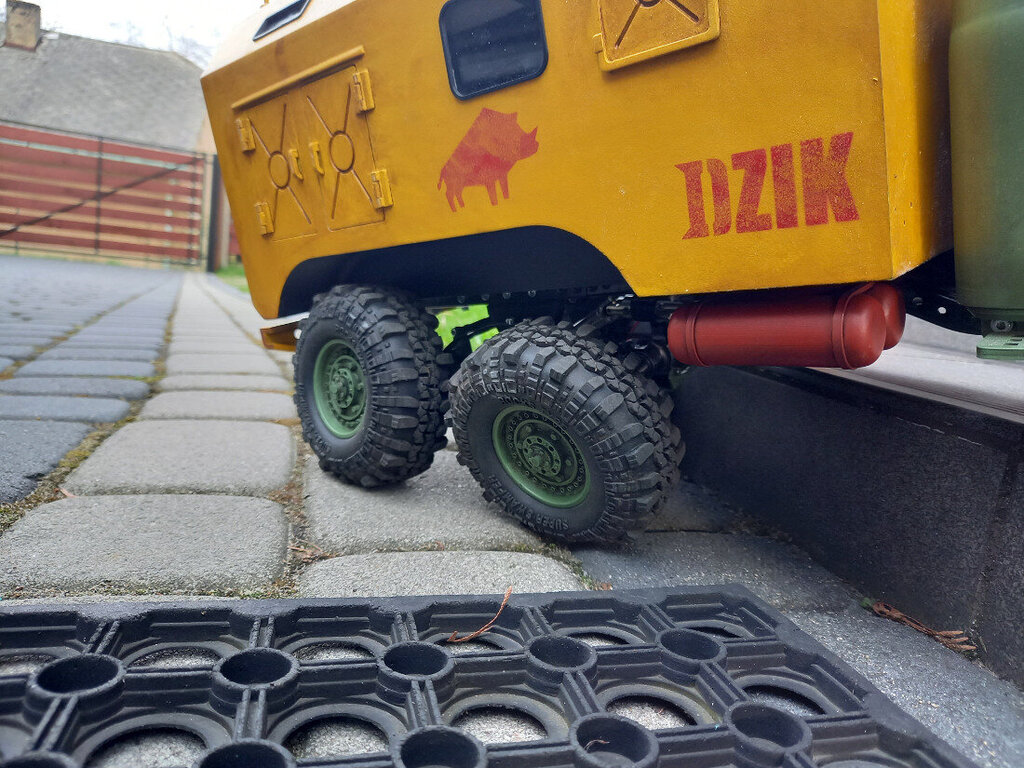

Przy okazji wczoraj odbyły się testy podwórkowe,







Jazda wyłoniła jeden mankament, a mianowicie za duży wykrzyż tylnego zawieszenia, W sumie wykrzyż pomaga w terenie i w zasadzie to nawet nie mankament ale kąt wału trzeciego mostu na kardanie jest za duży i i kardan daje do zrozumienia, że "Pane Hawranek ... tak se ne da". Więc zanim zasiądę dalej do kończenia budy, pierwsze co muszę zrobić to zniwelować duży kąt wału. Pierwsze co zrobiłem to dołożyłem dodatkowe pióra resorów, zawieszenie nie co się utwardziło. Druga sprawa do obniżyłem mocowanie przechwytu wału na drugim moście co sprawi że kąt wału trzeciego mostu będzie łagodniejszy. Więc w najbliższym czasie znowu muszę to zweryfikować i jak nie pomoże to zabieg będzie polegał na dorzuceniu ograniczników na wysokości gruszki mostu.

[robertus]

Zaskoczyłeś mnie tym żółtym.

Zrobisz mu jakiś masz anteny, najlepiej wysuwany i z chorągiewką? Mógłby ciekawie majtać przy jeździe po wybojach.

[przemo]

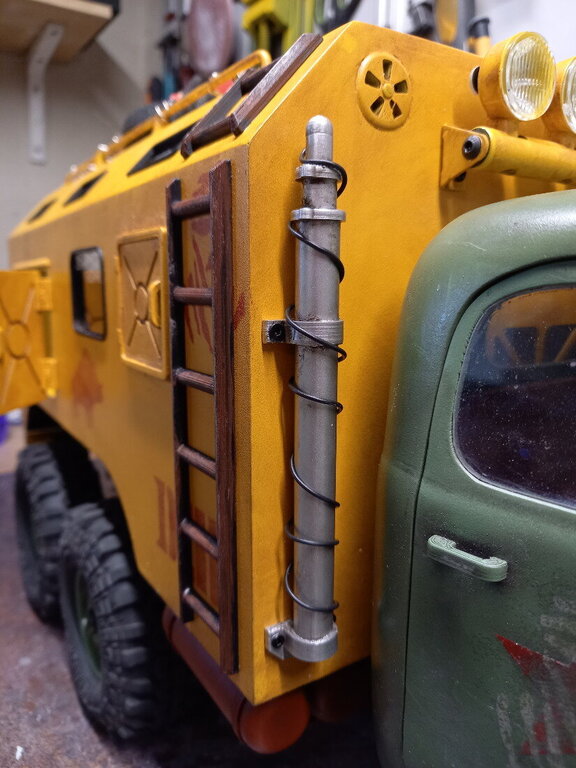

Postanowiłem cosiķ ożywić zabudowe, więc decyzja, że będzie w kolorze żóltym. Maszt jest w planie, nawet są przygotowane otwory montażowe na zabudowie. Ale masz bedzie nieruchomy w pozycji złożonej. Zrobiony z rurki weglowej fi 10, 8, 6 mm. Drabinka na gore jeszcze bedzie, już jest wydrukowana, kwestia przyklejenia ale o niej zapomniałem i namalowałem na jej miejscu napis "dzik" i logo dakaru ? napisów nie będę usuwał tylko drabina pójdzie na nie ... zajdzie bródem jak umaczam go w terenie. Na razie na tapecie modyfikacja tylnego zawieszenia, obniżony już jest przechwyt wału więc kąt wału jest łagodniejszy względem poprzedniej wersji a to powinno pomóc. Jutro szybki test i musze zaplanować ogranicziki wychyłu zawieszenia.

[przemo]

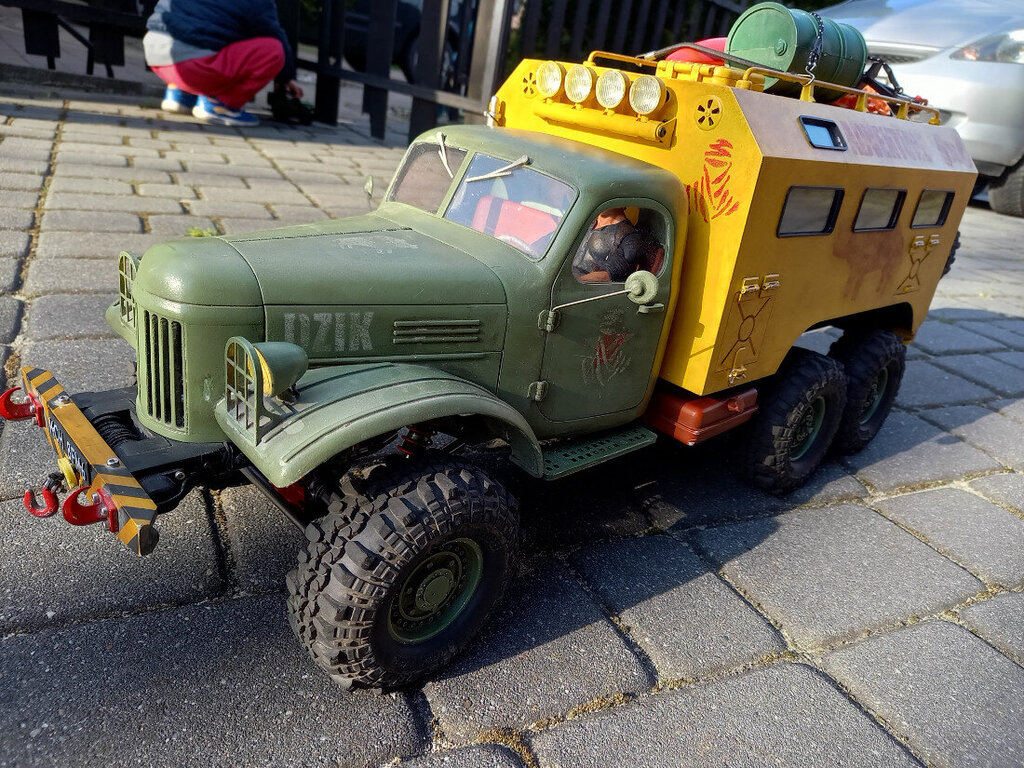

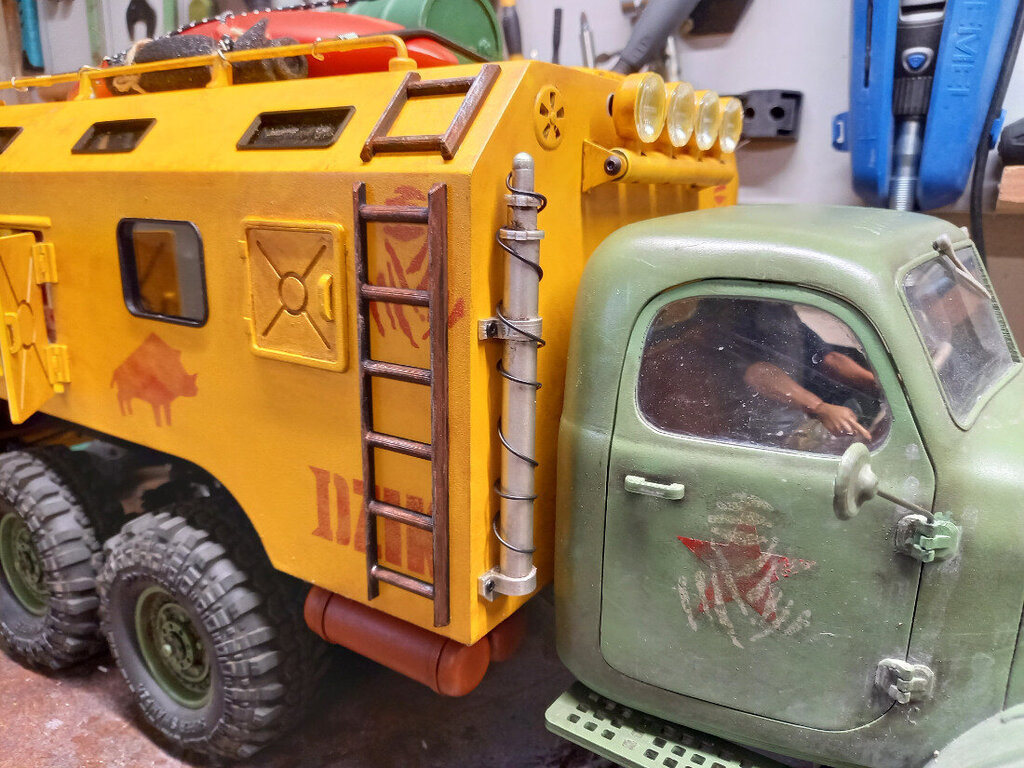

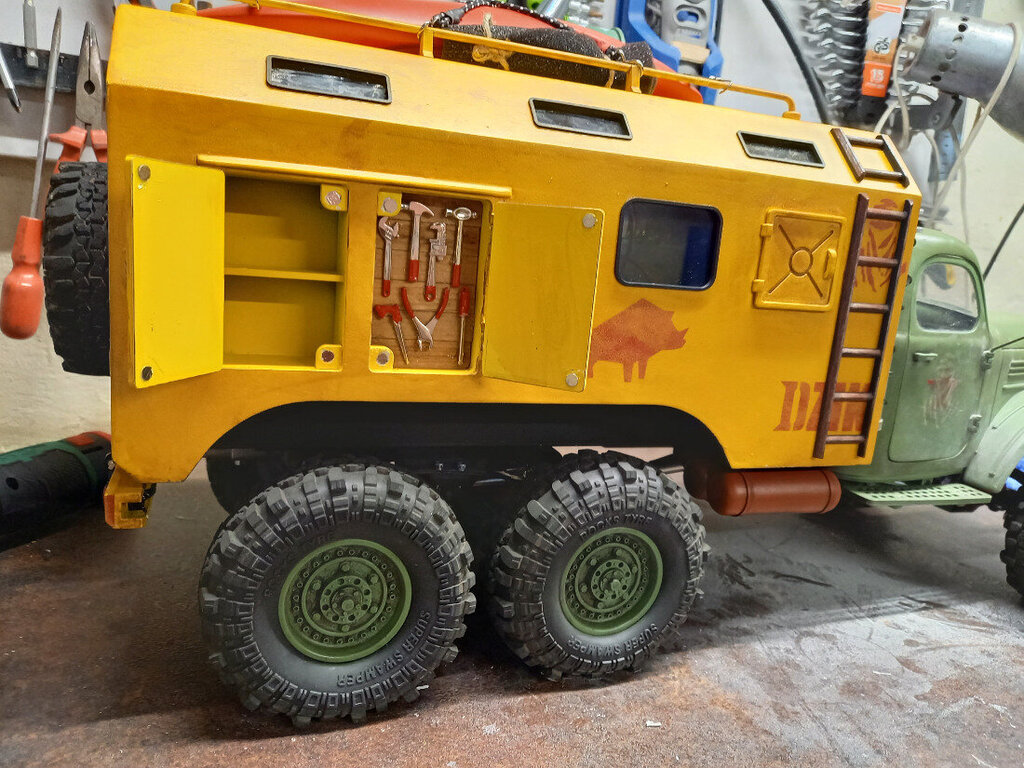

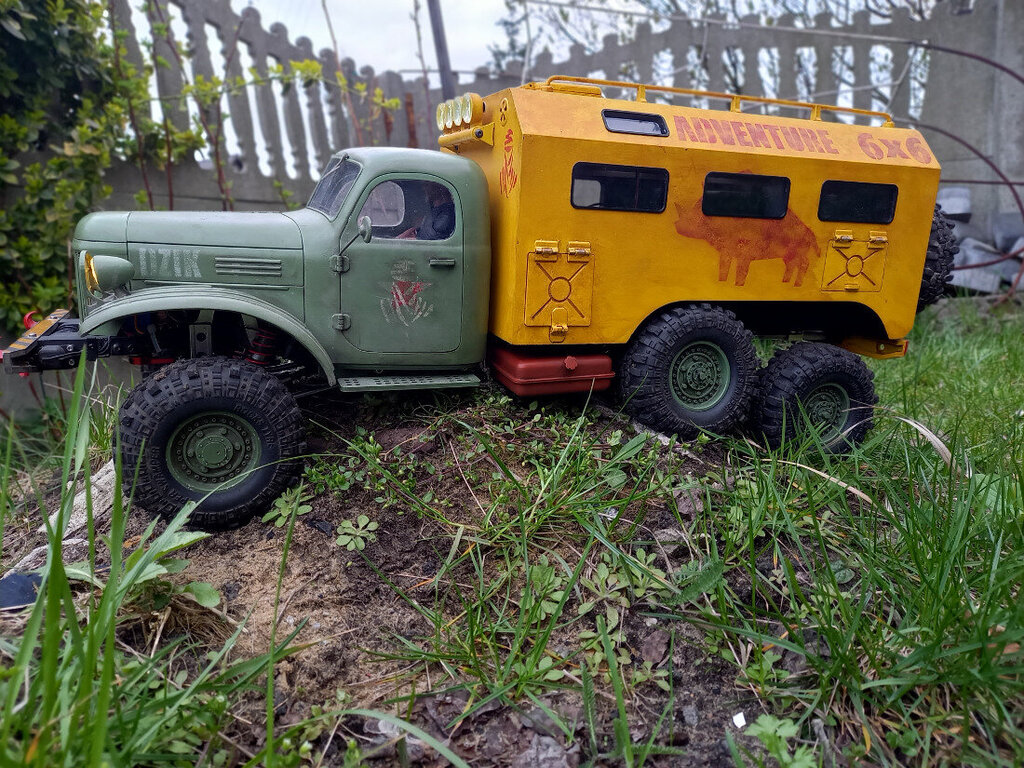

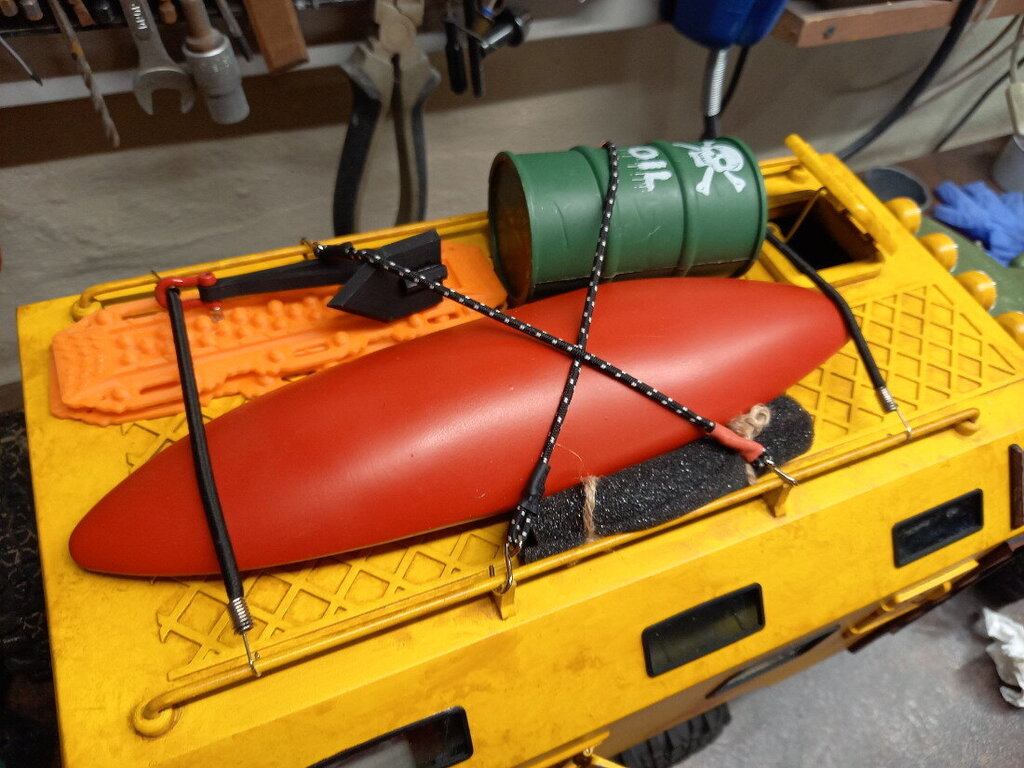

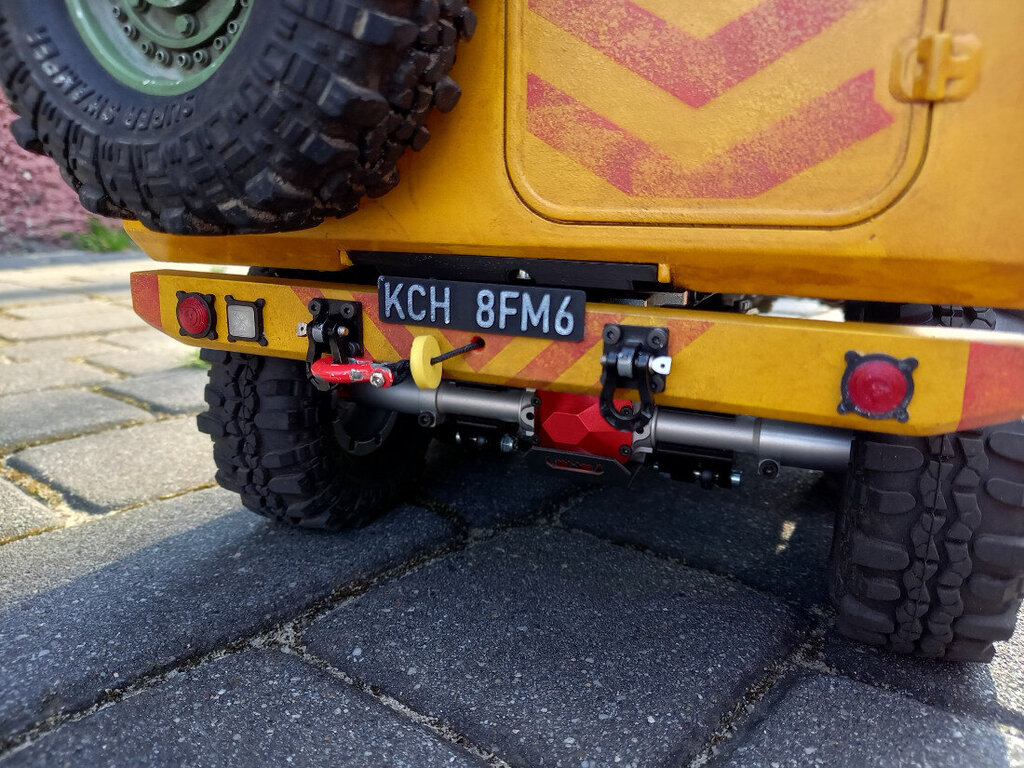

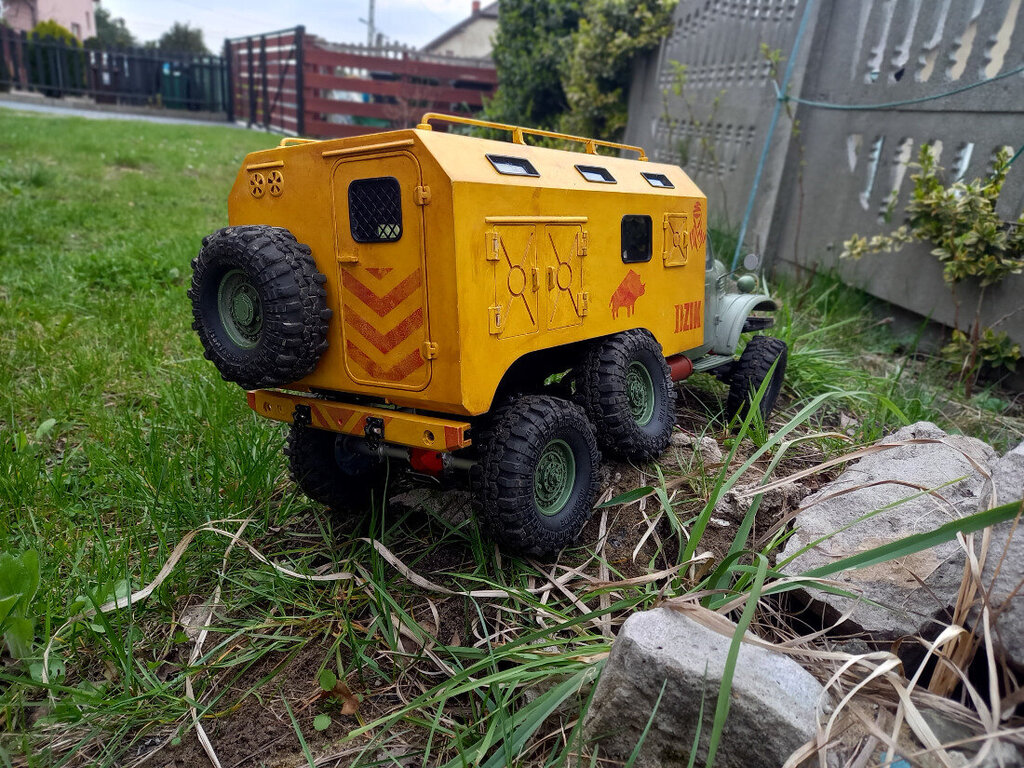

Wstępnie dokończyłem zabudowę ... wleciały światła na zderzak, maszt dodany no i zamontowałem szpej choć on na pewno zostanie zaktualizowany o dodatkowe trapy.

















Z racji że, poznaje cały czas ten terenowy modelarskie półświatek to zawsze mi coś umknie. Podwozie kupowałem pod 4x4 z reduktorem na przekładni planetarnej 1:8 oraz z drugim reduktorem będący rozdzielaczem z przełożeniem 1:1.2. I takowe przełożenia są fajne ale dla 4x4 dla 6x6 to przełożenie powinno być dużo większe z racji ciężaru modelu i dodatkowej osi ( o tym dowiedziałem się dzisiaj). Dzisiaj podczas jazdy udało mi się zagotować silnik na podjeździe   ... dla porównania ladkiem mogę jeździć godzinę na pakiecie 2S 5500 mah a tutaj na ten sam pakiecie Ził pochłonął w 10 do 15 minut ... więc Ził wlatuje na warsztat i dostanie nową przekładnie czyli też planetarną ale z przełożeniem 1:17 więc dwa razy większym, oraz wspomniany wyżej drugi reduktor będący rozdzielaczem czyli przełożenie 1:1.2. Stracę na prędkości ale to jest temat drugo planowy najważniejsza moc, a jak prędkość będzie za mała wtedy wleci pakiet 3S. Mam nadzieję, że w tym sezonie uda mi się pojeździć Ziłem bez zbędnych problemów

[przemo]

Dzisiaj przyszedł nowy system dźwiękowy Sense Ess Dual. I przyznam, że jest super. Dwa głośniki robią robotę, jest przynajmniej dwa razy głośniejszy od poprzednika. Baza dźwiękowa jest ogromna choć aplikacja "Rc Plus Client" płata figle w postaci braku sklepu z dźwiękami (wszystkie dźwięki są darmowe), raz jest sklep, a raz go nie ma. Możliwość konfiguracji dźwięku jest dla mnie super. Wybieramy dźwięk silnika i do tego możemy dobrać dźwięk klaksonu, hamulca i turbosprężarki. Dodatkowo możemy włączyć lub wyłączyć dźwięk zamiany biegów a jak go włączymy to możemy ustawić w jakiej pozycji przepustnicy ma dojść do sekwencji zmiany biegów. Ja mam ustawione na 80%. Jest jeszcze ustawienie po jakim czasie głośnik ma się wyłączyć/silnik ma zgasnąć .. i jest dźwięk gaszenia silnika co mi się niesamowicie podoba  Film z prezentacji poniżej

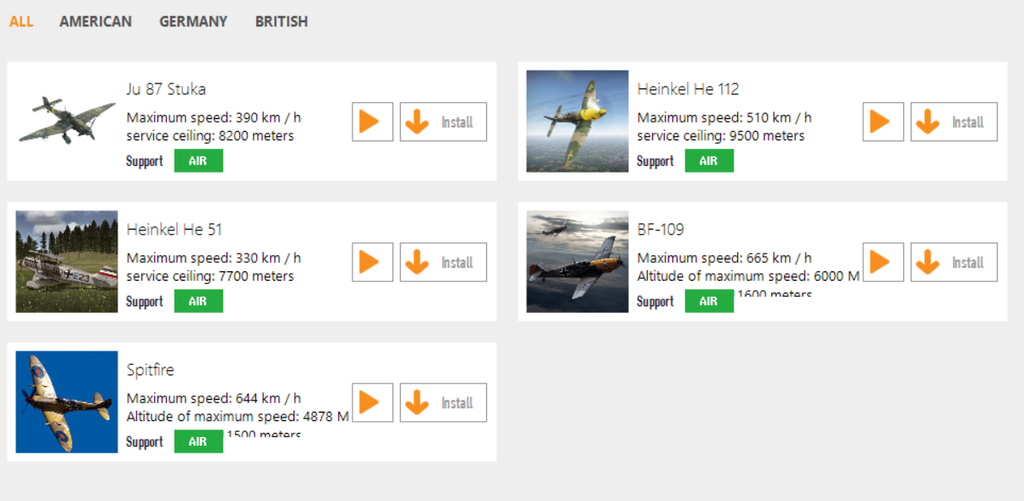

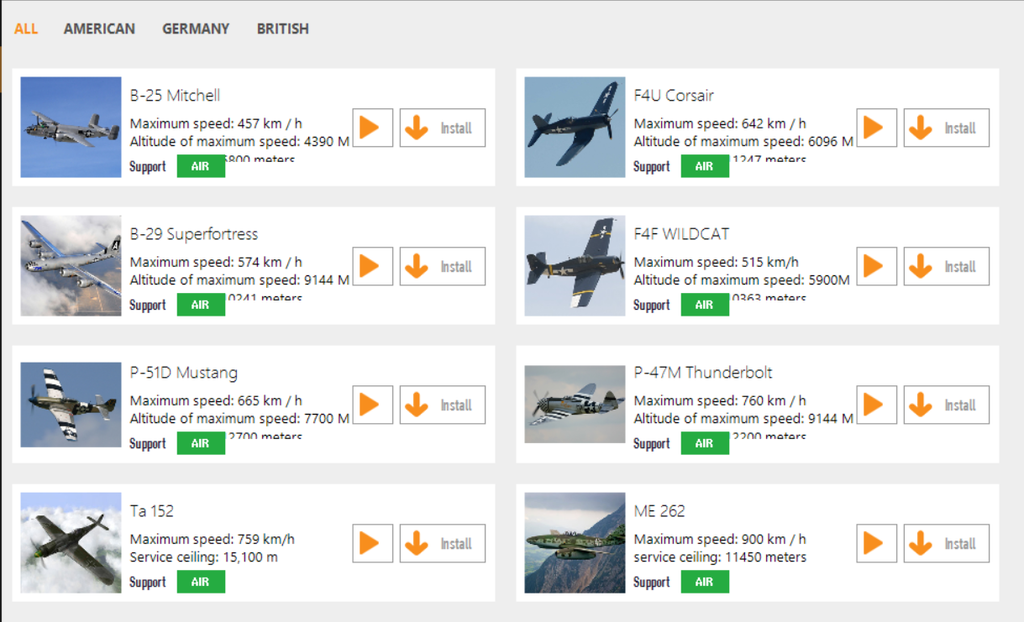

P.S. .. dla lotników jest kilka dźwięków silników samolotów plus dźwięki karabinów



EDIT ...

silniki taki samolotów są do pobrania za darmo do tego modułu a moduł jest naprawdę głośny.







[przemo]

Z cyklu ... czekając na przekładnie ...

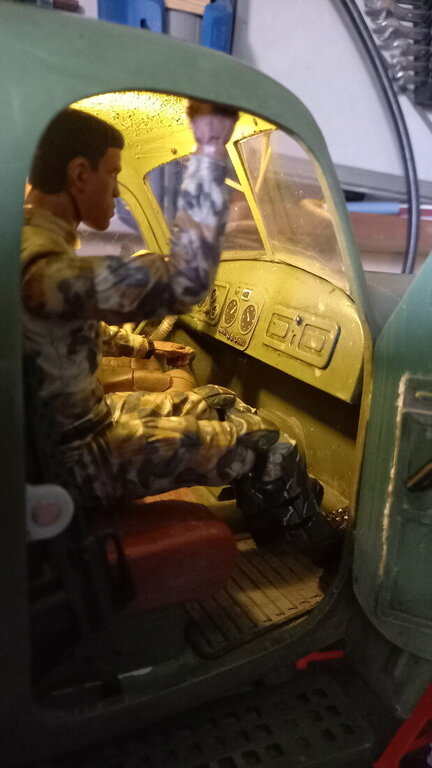

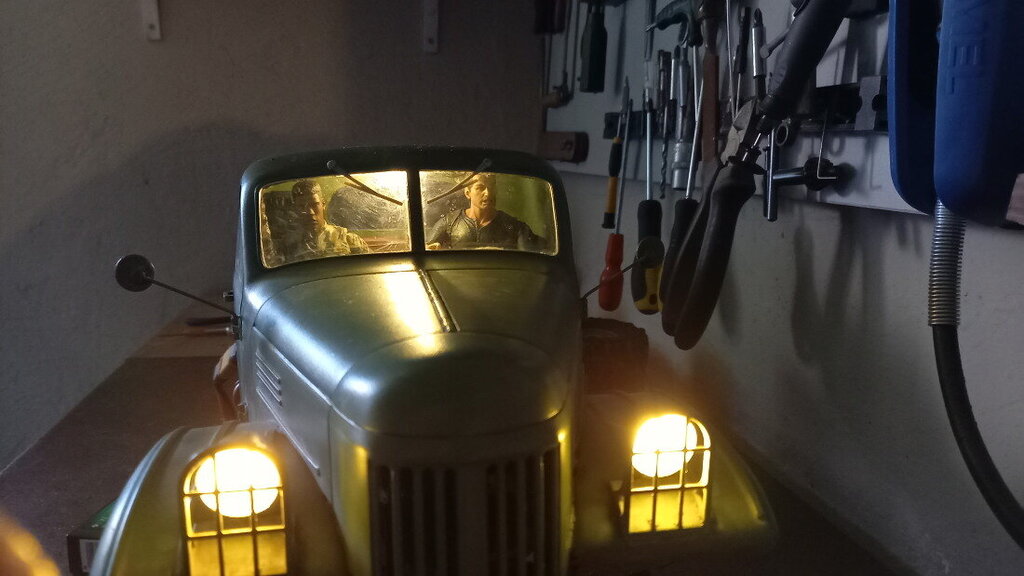

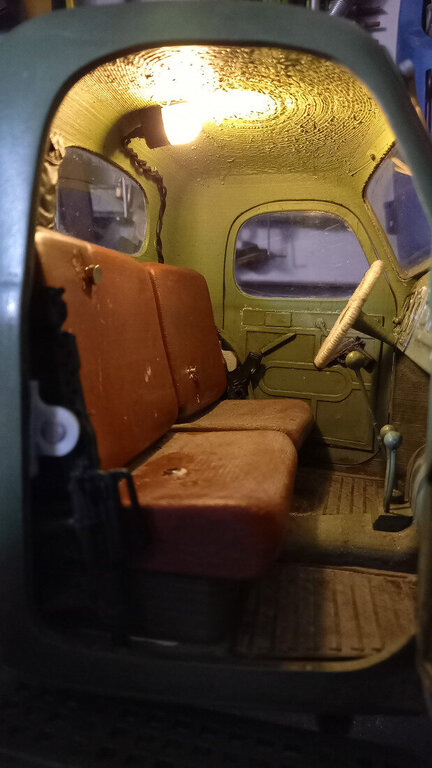

nudziło mi się i wymyśliłem sobie jeszcze podświetlanie w kabinie ... dobrze, że to "maszina from mader raszia" i te kable wpisują się idealnie w charakter Ziła.

światło włącza się razem ze światłami przód/tył.

Z Drake'em będzie jeździł kumpel ... poznajcie Michała, tak go ochrzcił mój trzy letni syn  :biglol









Figurka z aliexpress, jakiś żołnierz z serii filmu o obcym, trochę musiałem mu spodnie w pachwinach przyciąć, żeby się kopyta lepiej zginały, a same właśnie kopyta trzeba było potraktować klejem bo ochoczo Michał je gubił na wysokości bioder

[przemo]

Kontynuując serie z cyklu "czekając na przekładnie" co nie co podrobiłem stodołę.

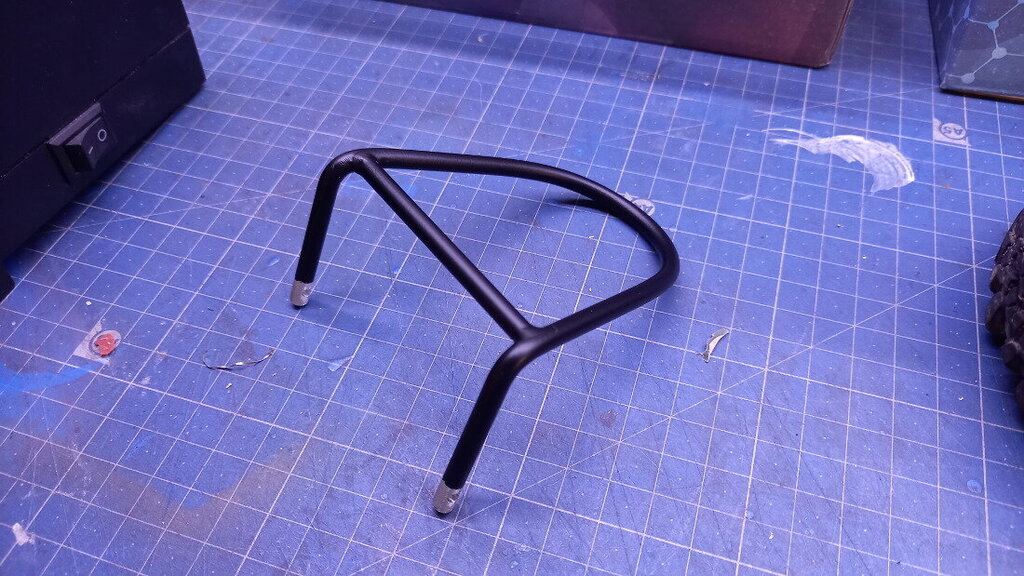

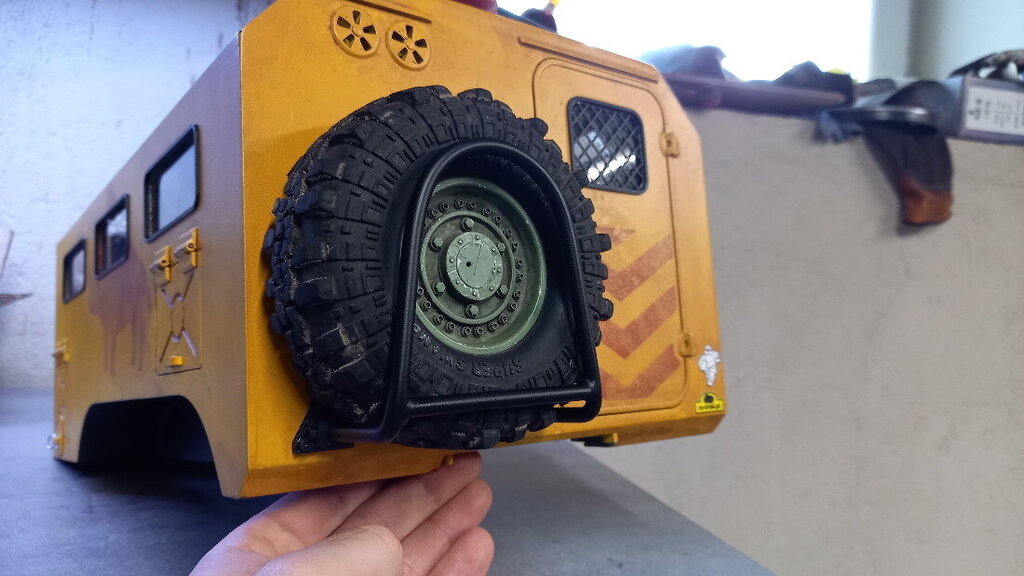

Dorobiłem orurowanie koła zapasowego. Pręt 5 mm aluminiowy, poprzeczka fazowana i zaklejona klejem do metalu, trzyma dobrze ale jazda w terenie to zweryfikuje

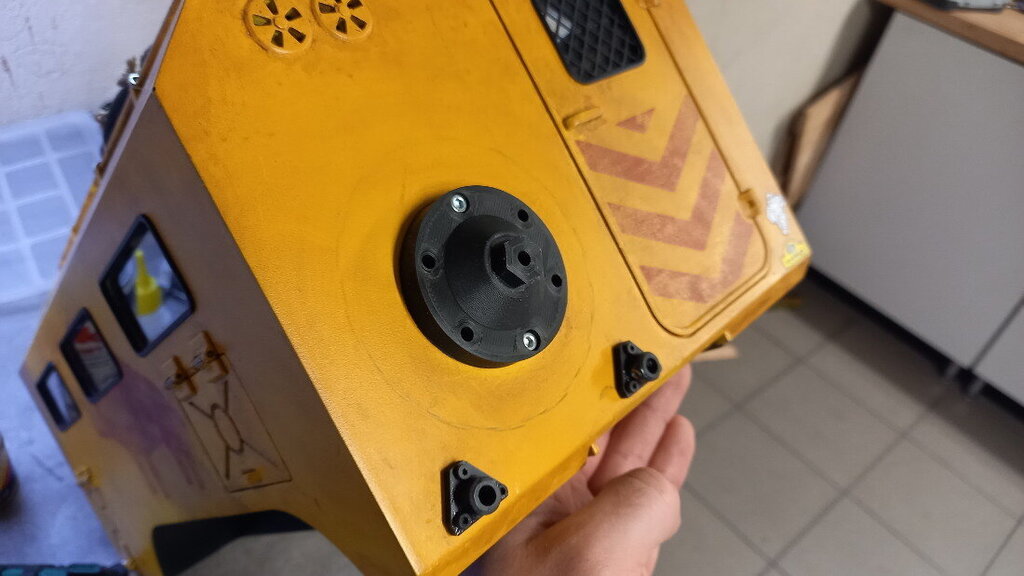

Mocowanie orurowania tradycyjnie druk 3D, orurowanie jest przykręcane w te uchwyty więc nie ma problemu ze ściągnięciem koła

Po zamocowaniu

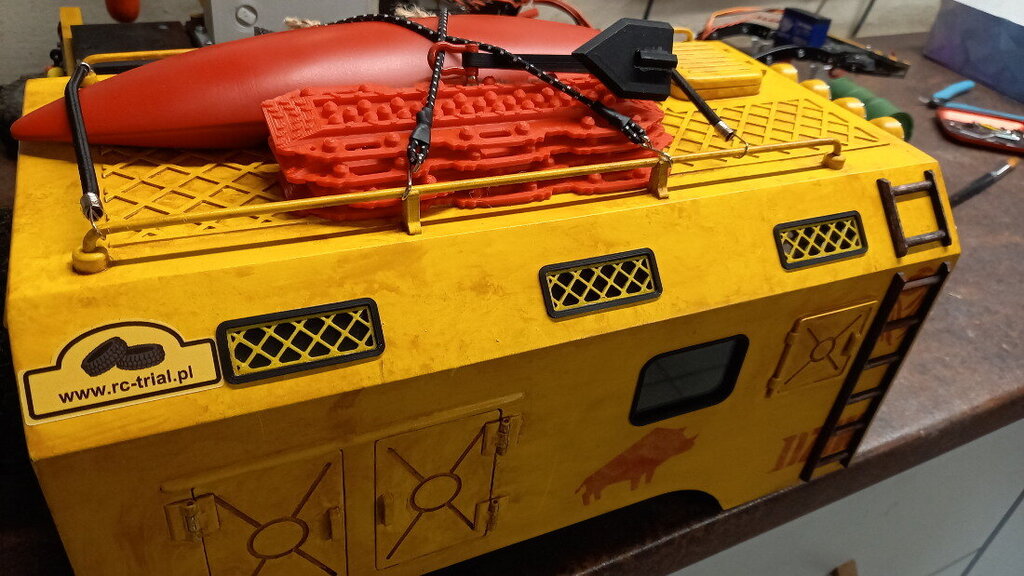

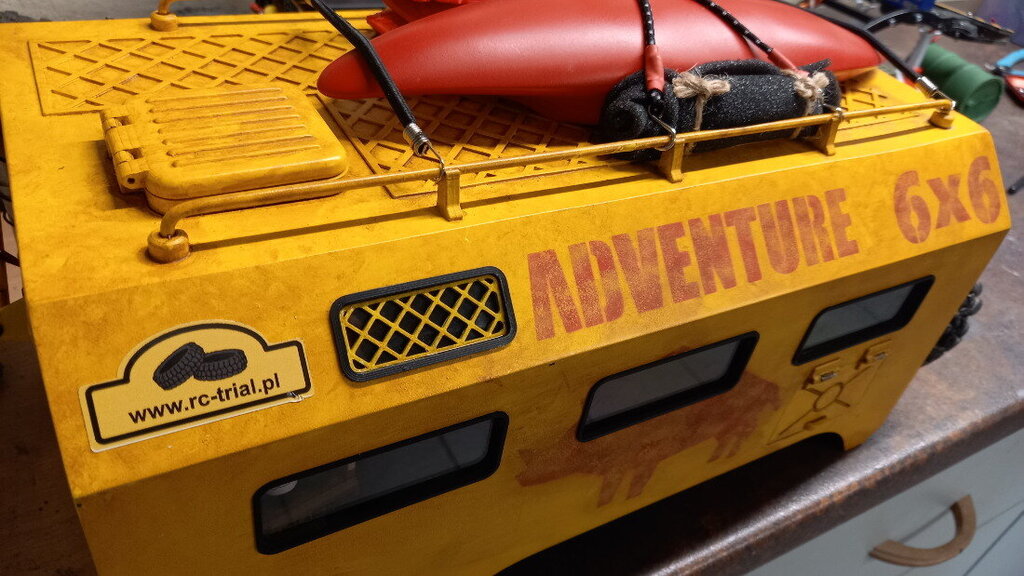

Do górnych okienek dorobiłem kratownice







no i czekamy dalej na przekładnie lub na pomysł co by tu jeszcze dorobić. Na pewno do kajaka muszę dorobić wiosło i chyba tym się właśnie zajmę

[Osa]

Nieźle Cię wciągnęło to bagno....

Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[przemo]

22 godziny temu, Osa napisał:

Nieźle Cię wciągnęło to bagno....



Wciągnęło i to dość konkretnie  ... nowa przekładnia już w kraju, mam nadzieję, że uda mi się ją zamontować bez dużej ingerencji w szoferkę.

Adam a jak tam idzie budowa Man'a ?

[Osa]

Mam sprzedany, zacznę drugiego ale za jakiś czas.
Na razie wrócę do mojego od dawna budowanego Stara 660. Małymi kroczkami

Wysłane z mojego Redmi Note 4 przy użyciu Tapatalka

[japim]

A mi po glowie chodzi HET M1070
