Patryk Sokol Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 8 godzin temu, Andrzej Klos napisał: Patrzylem, wyglada dobrze? Moze nie za cienki dla Ciebie.. Ale chyba racja, trzeba robic postep! Zawsze mozna zrobic polki dzwigara z gotowych paskow weglowych. No dokładnie - paski węglowe są tanie i łatwo dostępne
RobRoy Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 23 godziny temu, Patryk Sokol napisał: Ale w czym to ludzie otwierają to nie wiem, ja używam do tego CADa. Szukałem tego w necie - jak otworzyć plik Dat w Cad i nie znalazłem. Czy jest t o aż tak zwiła sprawa ? Możesz to wyjaśnić na konkretnym przykładzie albo podesłać linka?
Patryk Sokol Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 Zmieniasz .dat na .txt i importujesz jako współrzędne. Po tym pojawią Ci się w obszarze roboczym punkty pokazujące kształt profilu.
Leszek J. Opublikowano 15 Maja 2023 Autor Opublikowano 15 Maja 2023 Próbowałem konwertować te pliki na TXT ale wyrzuca mi jakiś błąd. Nie wiem. Nie ma to jak normalne plany w skali 1: 1
Patryk Sokol Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 To z rana zrobię z tego PDF do druku, dziś się nie wyrobiłem
RobRoy Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 Godzinę temu, Patryk Sokol napisał: Zmieniasz .dat na .txt i importujesz jako współrzędne. Po tym pojawią Ci się w obszarze roboczym punkty pokazujące kształt profilu. Niestety u mnie nie to nie działa , Nie wiem co jest nie tak.
Andrzej Klos Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 1 godzinę temu, Leszek J. napisał: Próbowałem konwertować te pliki na TXT ale wyrzuca mi jakiś błąd. Nie wiem. Nie ma to jak normalne plany w skali 1: 1 42 minuty temu, RobRoy napisał: Niestety u mnie nie to nie działa , Nie wiem co jest nie tak. Kupcie sobie program Profili, napewno sie przyda i najprostsza wersja kosztuje tylko E25. Bo inaczej beda problemy... https://www.profili2.com/eng/prices.asp
RobRoy Opublikowano 15 Maja 2023 Opublikowano 15 Maja 2023 Ja nie potrzebuje do drukowania tylko włożyć do AC, do rysunku. Kiedyś robiłem to kilka razy i było tak proste że ... nie zapisałem jak to się robi. Robię jakiś prosty błąd ...
Patryk Sokol Opublikowano 16 Maja 2023 Opublikowano 16 Maja 2023 DXF i PDF z profilami skrzydła w ząłączniku. Profile stateczników zrobię, jak ustalimy, że ich rozmiar jest OK PS-52.pdf PS-52.dxf 1
kielonnn Opublikowano 16 Maja 2023 Opublikowano 16 Maja 2023 W dniu 15.05.2023 o 20:19, RobRoy napisał: Szukałem tego w necie - jak otworzyć plik Dat w Cad i nie znalazłem. Czy jest t o aż tak zwiła sprawa ? Możesz to wyjaśnić na konkretnym przykładzie albo podesłać linka? Ja do swojego muszę dodać trzecią kolumnę (oś Z) , w której wszystkie wartości są 0. Wtedy zaczytuje mi plik DAT w CAD, do tego oczywiście zamiast "przecinków" muszę mieć "kropki".
Jerzy Markiton Opublikowano 18 Maja 2023 Opublikowano 18 Maja 2023 O.K. Marcinie - ja też zamiast przecinków muszę mieć kropki ale, ponieważ bawię się Winfoilem - niepotrzebna mi oś "Z". Trochę trwało nim załapałem ten niuans... Dla informatyka - rzecz oczywista ! Tylko do interpretacji tych "dat" potrzebny jest program. Żaden notatnik, ani "paint" tego nie zrobi. Większość darmowych programów do wyświetlania plików "dxf" - niestety też... Pozdrawiam - Jurek
kielonnn Opublikowano 20 Maja 2023 Opublikowano 20 Maja 2023 W dniu 18.05.2023 o 22:57, Jerzy Markiton napisał: O.K. Marcinie - ja też zamiast przecinków muszę mieć kropki ale, ponieważ bawię się Winfoilem - niepotrzebna mi oś "Z". Trochę trwało nim załapałem ten niuans... Dla informatyka - rzecz oczywista ! Tylko do interpretacji tych "dat" potrzebny jest program. Żaden notatnik, ani "paint" tego nie zrobi. Większość darmowych programów do wyświetlania plików "dxf" - niestety też... Pozdrawiam - Jurek Ja używam notatnika i działa
Leszek J. Opublikowano 20 Maja 2023 Autor Opublikowano 20 Maja 2023 W dniu 16.05.2023 o 11:29, Patryk Sokol napisał: DXF i PDF z profilami skrzydła w ząłączniku. Profile stateczników zrobię, jak ustalimy, że ich rozmiar jest OK PS-52.pdf 75.25 kB · 45 pobrań PS-52.dxf 172.57 kB · 29 pobrań Dziękuję za twoje zaangażowanie w tym temacie . Profile są faktycznie pierwsza klasa, ale nie są łatwe tym bardziej , że są bardzo wąskie i do tego wklęsłe. Pytanie mam teraz podstawowe , jak z tego pdf mam skorzystać , mam tu na myśli zwymiarowanie wszystkich żeber. Nigdy tego nie robiłem z takiego rysunku , zawsze korzystałem z gotowych planów. Może pomożecie mi w tej kwestii . Dodatkowo sprawa rozmieszczenia dźwigarów w tym profilu bo dla mnie to jest tylko ogólny zarys , a co z krawędzią natarcia , spływu ? Czy ten profil pokazany jest już na gotowo po oklejeniu go warstwą balsy czy też pokazuje żebro ? No dla mnie to troche duży przeskok techniczny. Miałem zbyt dużą przerwę w modelarstwie , a modele , które robiłem wcześniej sam kreśliłem lub budowałem z gotowych zestawów , czy tez planów. Więc proszę o podpowiedź , jak to doprowadzić do stanu rysunku ,który pójdzie już do obróbki na balsie. ?
Jerzy Markiton Opublikowano 20 Maja 2023 Opublikowano 20 Maja 2023 Marcin - notatnik rysuje profil w/g tych współrzędnych ??? - Jurek

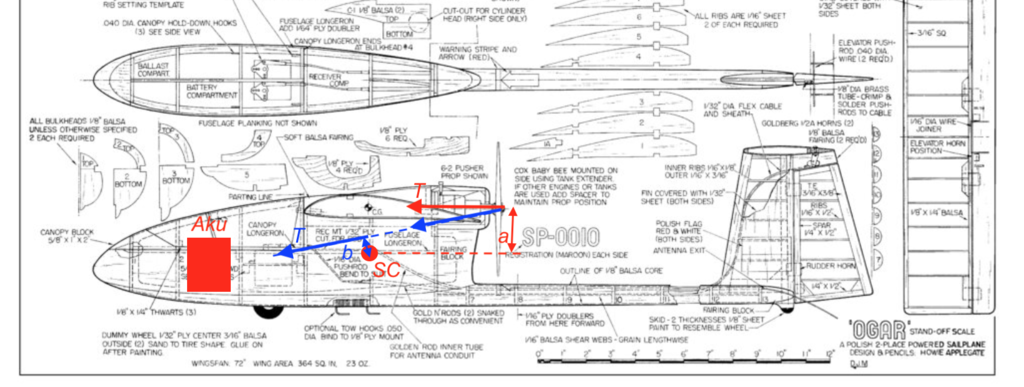

Leszek J. Opublikowano 16 Lutego Autor Opublikowano 16 Lutego W dniu 20.05.2023 o 22:10, Leszek J. napisał: DXF i PDF z profilami skrzydła w ząłączniku. Profile stateczników zrobię, jak ustalimy, że ich rozmiar jest OK Dzięki za odpowiedź. Powraca temat Ogara . Profil skrzydła proponowane przez Ciebie jest świetny i już "rozgryziony" programem . Nachodzi mnie jednak przemyślenie po waszych sugestiach , czy zwiększyć rozpiętość skrzydła z 2 m do 3m ? Tym samym powiększą się o 50 % wymiary całego kadłuba i stateczników , a to wiadomo ,wpływa znacząco na wagę modelu , tym samym na zastosowanie odpowiednio większego napędu dochodzi wtedy ciężar silnika i ciężar większego pakietu ( tu tez już nie było by problemu z większym śmigłem. ) Wiec robi się tu " koło zamknięte" . Czy może można było by nie zachować proporcji grubości kadłuba bo to bańka wyjdzie z kabiny . Jak wy byście potraktowali wymiary kadłuba i usterzenia , zwiększając długość skrzydła o 50%. Mam też dylemat , czy robić skrzydło konstrukcyjne , w którym pomógł by mi bardzo nowy nabytek w postaci plotera laserowego , (który świetnie daje sobie radę w balsie i sklejce a w oparciu o program LightBurn to już jestem w siódmym niebie) Więc czy konstrukcja skrzydła i statecznika poziomego , czy jednak rdzeń styro? Sam kadłub chcę wykonać w laminacie na bazie "formy traconej" i zastosuje mix rury węglowej z laminatem . Co Wy na to ? Jak widzicie powrót do modelarstwa nie jest łatwy po takim czasie. Nie jestem obeznany w nowościach jeśli chodzi o techniki , ale powoli jak "stary łyżwiarz" rozpędzam się na tych" łyżwach" techniki modelarskiej i ...obym się nie wy...😂 Pozdrawiam.
Ares Opublikowano 16 Lutego Opublikowano 16 Lutego 2 godziny temu, Leszek J. napisał: czy zwiększyć rozpiętość skrzydła z 2 m do 3m ? Zrób model większy: to jest zawsze korzystniejsze a propo przekrojów kadłuba sugeruj się oryginałem . Przy 3 m przelicz przekroje kadłuba z oryginalnego rysunku i tyle. No i pamiętaj ,że jak zwiększasz rozpiętość to proporcjonalnie o ten sam współczynnik powiększ cięciwy aby zachować to samo wydłużenie. Statecznik poziomy zrób tak: policz jaki % powierzchni skrzydeł to powierzchnia st. poziomego i zachowaj taką samą proporcję w powiększonym modelu . Ja tak robie jak powiększam rysunki. Jednak większy model zawsze będzie latać lepiej. Na pół makietę 2 m to jest trochę mało. Technika traconego styroduru to bardzo dobry pomysł i taki kadłub z pewnością się sprawdzi. 2 godziny temu, Leszek J. napisał: a to wiadomo ,wpływa znacząco na wagę modelu , tym samym na zastosowanie odpowiednio większego napędu dochodzi wtedy ciężar silnika i ciężar większego pakietu ( tu tez już nie było by problemu z większym śmigłem. ) Wiec robi się tu " koło zamknięte" Nie obawiaj się tego: łatwiej jest zbudować duży model o małym obciążeniu powierzchni nośnej niż mały. W małym łatwo o nadwagę. Oczywiście trudniej jest budować bo trzeba mieć dużą deskę montażową , przestrzeń warsztatową , więcej materiałów i generalnie zawsze jest drożej ale jeśli cię stać finansowo to rób większy model a gwarantuję ,że będziesz zadowolony. 1
zbjanik Opublikowano 16 Lutego Opublikowano 16 Lutego Arek ma rację. Po prostu przemnóż wszystkie wymiary przez współczynnik powiększenia jaki przyjmiesz, np. 1,3 i wszystko będzie dalej proporcjonalne. 1
JurekS60 Opublikowano 16 Lutego Opublikowano 16 Lutego Witam. Leszek jaki ploter/ nazwa czy inne oznaczenie/ gdzie i za ile kupiłeś, pochwal się. Za mną też chodzi takie cuś albo inne wycinadło.
Leszek J. Opublikowano 16 Lutego Autor Opublikowano 16 Lutego 3 godziny temu, JurekS60 napisał: 3 godziny temu, JurekS60 napisał: Witam. Leszek jaki ploter/ nazwa czy inne oznaczenie/ gdzie i za ile kupiłeś, pochwal się. Za mną też chodzi takie cuś albo inne wycinadło. 3 godziny temu, Leszek J. napisał: Dzięki za odpowiedź. Jak wiecie to generalnie program przeliczy za mnie wszystkie wymiary powiększając je 50% do oryginału, więc tu nie ma problemu. Zastanowiło mnie tylko to ,że przednia część kadłuba będzie potężna przy takiej rozpiętości, o jak pisałem chciałem tu coś" wyszczuplić"... ale jak jednak wszystko ma proporcjonalnie wzrosnąć to tak zrobię. Zacznę od wydrukowaniu planów w tym nowym powiększeniu i przyjrzę sie jak to wygląda. Dziękuję i proszę jeszcze o jakieś rady ,bo są dla mnie bezcenne. Pozdrawiam. 🙂👍 Witam. Co do samego plotera laserowego , to nie chcę tu robić reklamy , ale ploter wraz z pompą powietrzną zakupiłem na AliExpresie w cenie ok 1100 zł i o ok 500 zł taniej jak taki sam zestaw na Allegro bez pompy . Ploter jest firmy Algo Laser , moc optyczna 10 W , powierzchnia robocza 40x40 cm. Można dokupić belki 80 cm by zwiększyć powierzchnię. Jest dużo polskiej informacji na Youtub na temat tego modeli czyli DIY KIT MK2 . Wsparcie w programie jest w darmowym programie GRBL Laser , ale on jest dla mnie bardzo kiepskim programem i dlatego używam naprawdę bardzo dobry programu w wersji polskie Light Burn . Jest on niestety płatny, a klucz kosztuje 500 zł. Pierwszy miesiąc testowy darmowy więc można się zapoznać z nim dokładnie . Dla mnie jest wart tych pieniędzy , bo program jest dość prosty a zarazem bardzo intuicyjny . Pozwala właściwie zaprojektować i przeprojektowywać wszystko praktycznie w prawie każdym formacie. Kurs programu znajdziecie w języku polskim na Youtub. Mój laser oprócz grawerowania wycina sklejkę do max 5mm grubości za jednym przejściem przy ustawieniu mocy ok 80 % i prędkości 2mm/s. Balsę tnie bez najmniejszego problemu . Wycinam także płytę piankową do 6mm , naklejki z folii, karton, plexi. Jednego , czego nie nie można pociąć dokładnie na nim , to pianka obłożona kartonem. Tu laser zbyt mocno przepala i wytapia piankę. Ale ja go głównie stosuje do wycinania balsy , sklejki , folii kolorowej , grawerowanie mnie nie interesuje. Dla moich potrzeb to aż nadto starcza . Natomiast jak pisałem sam program jest dla moich potrzeb również wystarczający . Jeśli masz jakieś pytania , to z chęcią odpowiem. Niżej dodałem zdjęcia tego plotera oraz po próbach ustawienia lasera dla danego materiału. Spotkałem się tu z opinią , gdy chciałem zakupić laser , ze nie nadaje się on do pomieszczeń w domu . Nie zgadzam się , bo wcale nie ma takiego intensywnego zadymienia , jak mnie ktoś tam informował wcześniej. a dodatkowo zrobiłem dla niego szafkę z wentylatorem i odprowadzeniem na zwenątrz . Dzięki temu nie ma żadnego problemu z dymem , nawet gdy tnę folię , czy piankę. Pozdrawiam.😊 1
Dariusz Dudzik Opublikowano 16 Lutego Opublikowano 16 Lutego Chętnie z ciekawością popatrzę na ten projekt bo będę go musiał kiedyś zrealizować . Kadłub leży już chyba z 12 lat i jest mocno zakurzony.
