Prząśniczka J1-M EP 2.0m - temat zakończony

[Intermodel]

Jeżeli czas pozwoli postaram się przez zimę dokończyć to co zostało zaczęte kilka lat temu i zobaczymy, tym bardzie że w Toruniu jest tendencja do powrotu do makiet kilka osób skłania się do makiet ale takzwanych gotowców, prefabrykatów a ja mam zbudowaną na takim etapie że szkoda zaprzepaścić tego wysiłku budowy.



Myślałem nad zmnianą napedu na elektryczny ponieważ przy napędzie spalinowym model trzeba doważać

[Pioterek]

Ja zawsze jestem za elektrykiem - zero problemów :-)

[Pioterek]

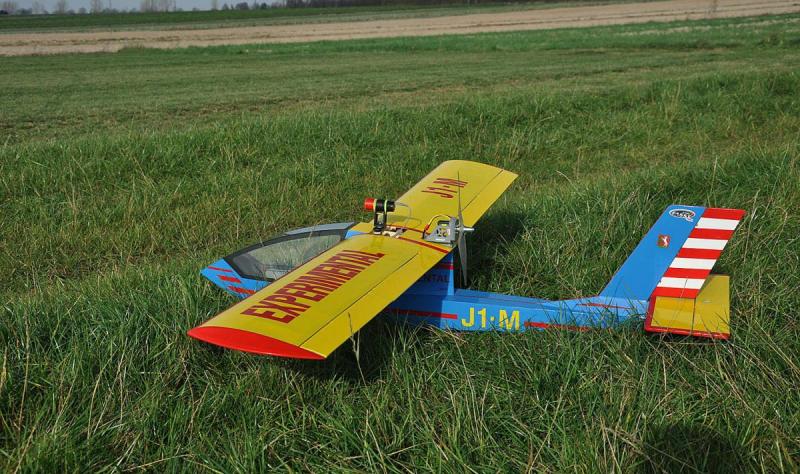

Prząśniczka J1-M kamerzystka:



[Intermodel]

Zauważyłem Piotrze że Prząśniczka i Wicherek mają takie same barwy czy to jakieś indywidualne barwy modelaża a modele fajne szacunek



Oczywiście Modelarza przez rz literówka

[Pioterek]

Te barwy wzorowane są na moim Stearmanie PT17 - tak mi się podobały, że je powieliłem aż w dwu modelach. Ale zdobienia w Prząśniczce są jak w "Don Kichocie".







Na zdjęciu "protpoplasta" z Wicherkiem





[dziadek52]

Pamiętam moment " wyprowadzki" Prząśniczki z mieszkania przy ui.Nowomiejskiej w Łodzi.oraz jej wypadek na lotnisku Lublinek.Przyjechało wtedy pogotowie ale na szczęście Jarkowi nic się nie stało.Ucierpiał tylko samolot. Nikt nie wspomniał o Witku Kalicie zwanym " Tońko',stolarzu samolotowym z Lublinka - ZŁOTA RĄCZKA(niestety już nie żyje) oraz Stefanie Polawskim konstruktorze silnika (silnik zrobiony na częściach MZ)

[Pioterek]

Nowy film z lotów Prząśniczki J1-M na pikniku w Dziuchowie 28.10.2013. Film zawiera ujęcia z powietrza.





http://www.youtube.com/watch?v=tFvkRUs6Gk0

[Pioterek]

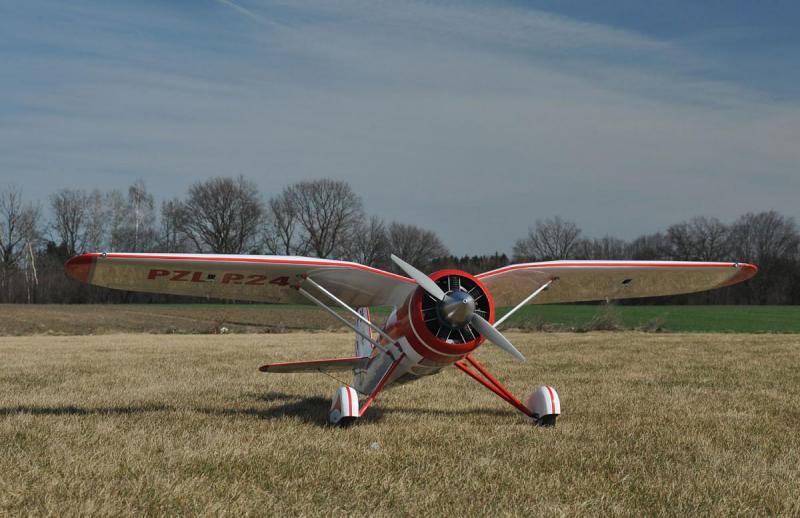

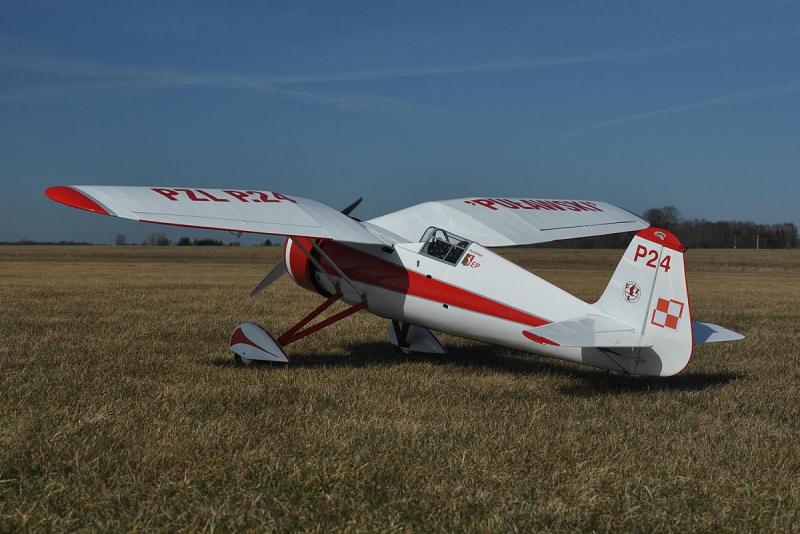

Dla tych co lubią modele z tartaków następna moja realizacja modelu PZL P24 2,1 m z napędem elektrycznym:









http://pfmrc.eu/inde...delesuchockipl/

[Pioterek]

Zapowiedź:



W marcowym numerze Modelarza 03/2014 ukaże się artykuł o Prząśniczce J1-M wraz z planami oryginalnego modelu wydanymi przez Modelarza.

Materiał będzie opisywał co ciekawsze wydarzenia związane z tym modelem.

[Pioterek]

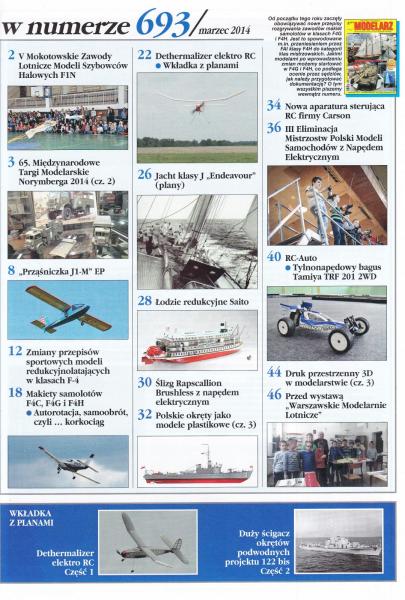

Była zapowiedź,  jest artykuł - w numerze Modelarza 3/2014 ukazał się artykuł o Prząśniczce J1-M EP



[Pioterek]

Wybieramy się z Prząśniczką na piknik do Radawca. Model będzie kręcił filmy z powietrza. Zapraszamy





[Pioterek]

Załączam film wykonany z powietrza przez Prząśniczkę J1-M z pikniku "Polskie Skrzydła" 2014 w Radawcu. Filmowanie pikniku odbywało się z "doskoku" ze względu na zakaz przelatywania modelu nad głowami widzów.



[Pioterek]

A to dwie klatki z filmu nakręconego przez Prząśniczkę:



Widok z lotu nurkowego:







widok na podejściu do lądowania:

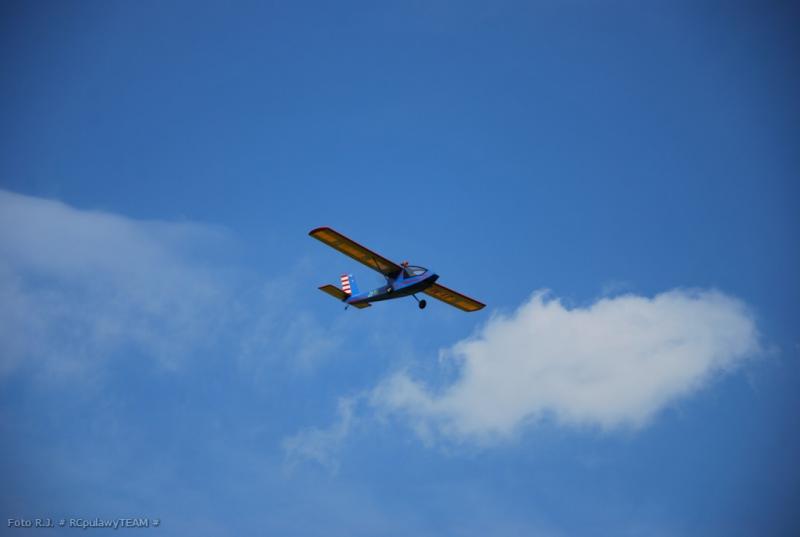

i sama kamerzystka w powietrzu:







[Pioterek]

Jeszcze parę zdjęć z pikniku "Polskie skrzydła" Radawiec 2014. Zdjęcia zrobione przez Kolegów uczestników pikniku:

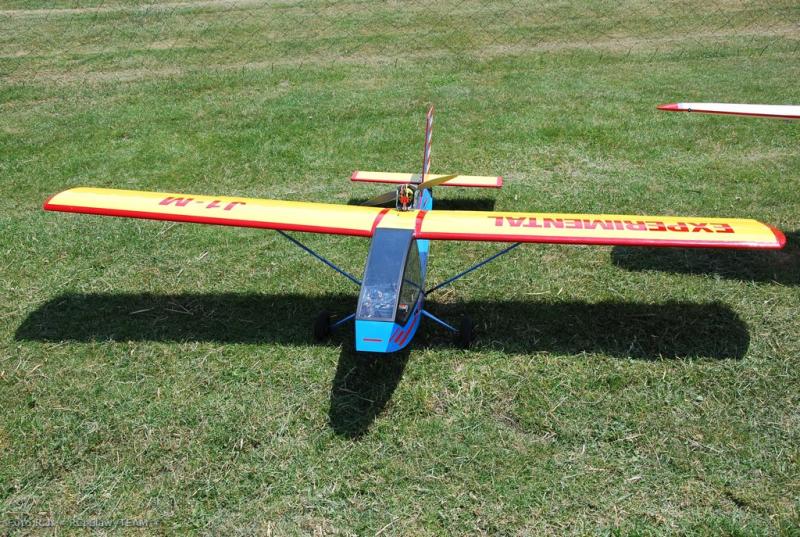

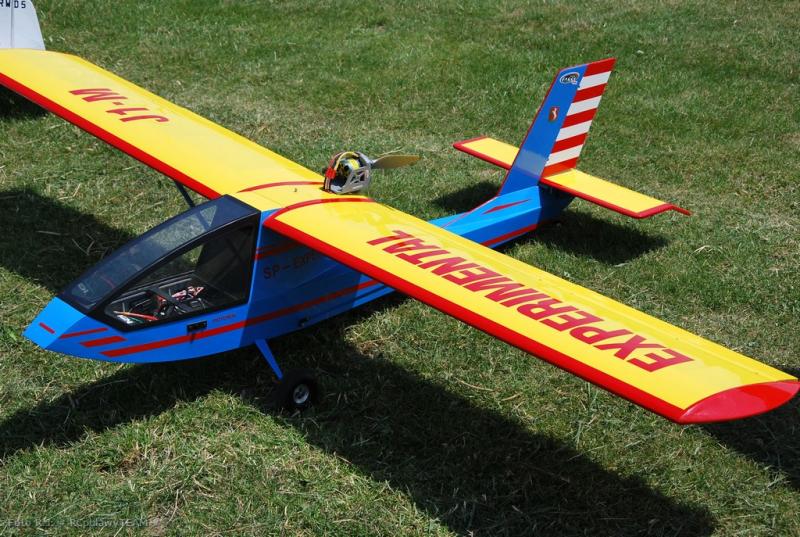

Kontrola modelu po jego zmontowaniu:





[Pioterek]

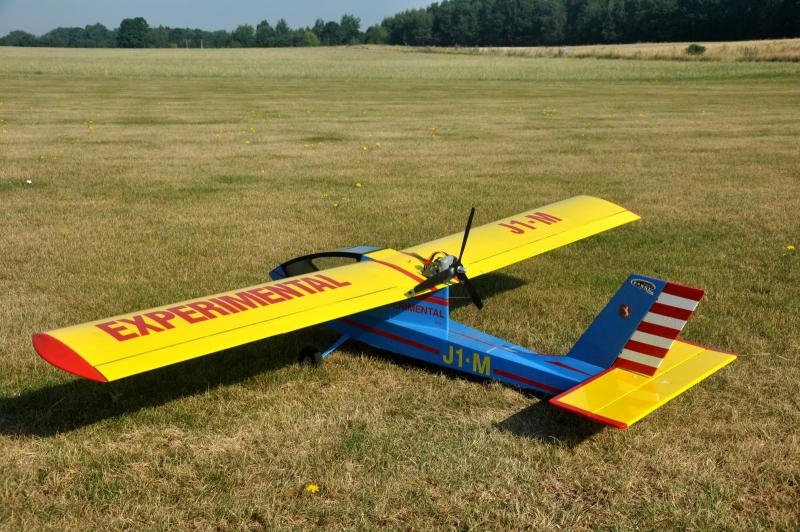

Ostatnio zabrałem się za Prząśniczkę. Spróbowałem założyć jej śmigło trój-łopatowe. Efekt  -  napęd modelu wyciszył się, ale mocno wzrósł efekt żyroskopowy bo śmigło dość ciężkie. W powietrzu była niezła zabawa. Posłusznie więc wróciłem do drewnianego Xoara.



[Pioterek]

Spoglądam nie raz z sentymentem na stojąca w garażu moją Prząśniczkę J1M. Myślę, że przyszedł czas na wykorzystanie tej bardzo stabilnej platformy  jako modelu FPV.  Będę mógł tu wykorzystać swoje doświadczenia zdobyte na Rangerze EX. Autopilot i OSD również będą z "Pitlab&Zbig".



Edit:

Od samego początku tworzenia modelu miałem zamiar wykorzystywać go również  jako platformę do filmowania z powietrza. Jednak kamery Full HD wchodziły dopiero na rynek a FPV to były dopiero początki. Dzisiaj mam już odpowiednie wyposażenie, więc chyba nadszedł czas zrealizować swoje plany. Bardzo jestem ciekawy jak sobie poradzi system stabilizacji lotu Pitlab z dość "krnąbrnym modelem" jakim jest Prząśniczka. Dla przypomnienia, dla mojej wygody model używa obecnie 3 żyroskopów Futaby GYA 430 konfigurowanych  osobno do lotu oraz startu i lądowania. Żyroskopy te po pozytywnym oblocie modelu w nowej roli, chętnie odstąpię po przystępnych cenach (ew. kontakt na PW).



[Pioterek]

Wyposażanie Prząśniczki w funkcje FPV zacząłem od budowy mocowania kanapki "Pitlab&Zbig" w modelu. Jest to istotny element ponieważ oprócz samego mocowania musi też tłumić ew. drgania od napędu - im bardziej tym lepiej. Mocowanie kanapki powinno być oparte o niemagnetyczne np. plastikowe wkręty, żeby nie wpływały na wskazania kompasu. Podstawę wykonałem z 2 mm sklejki i 5 mm dystansu. Dystans  to 3 mm balsa oklejona sklejką 0,8 mm z dwu stron. Dystans z podstawą przyklejone są dwustronnie klejąca antywibracyjną mikro gąbką firmy 3M.  3 mm balsa też stanowi pewien element tłumienia. Podstawa będzie przyklejona na stałe do półki w modelu również poprzez gąbkę 3M.

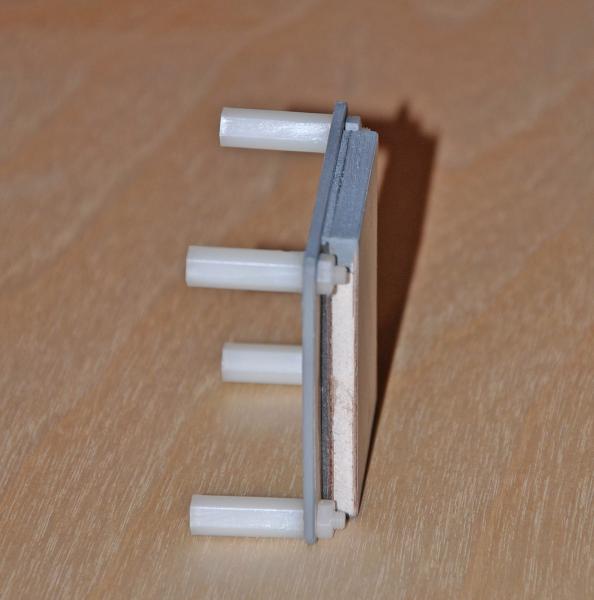

Gotowe mocowanie - widać jego strukturę

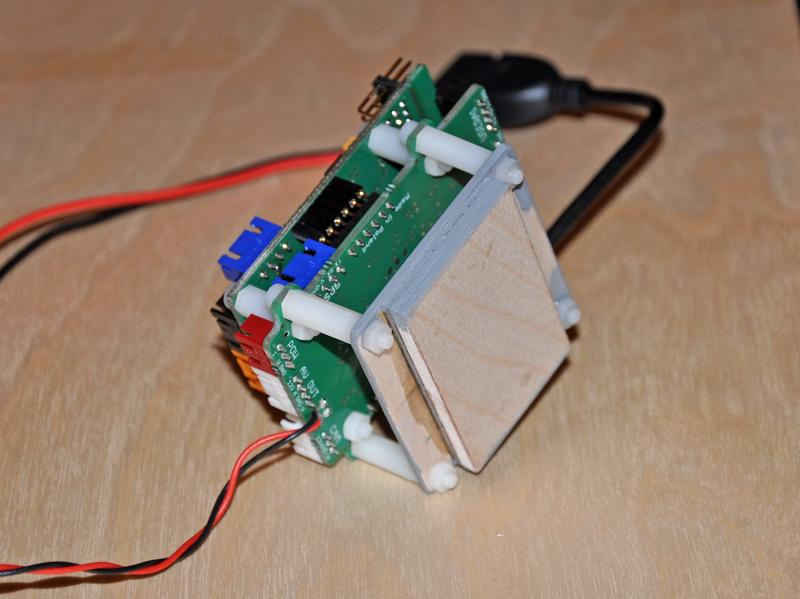

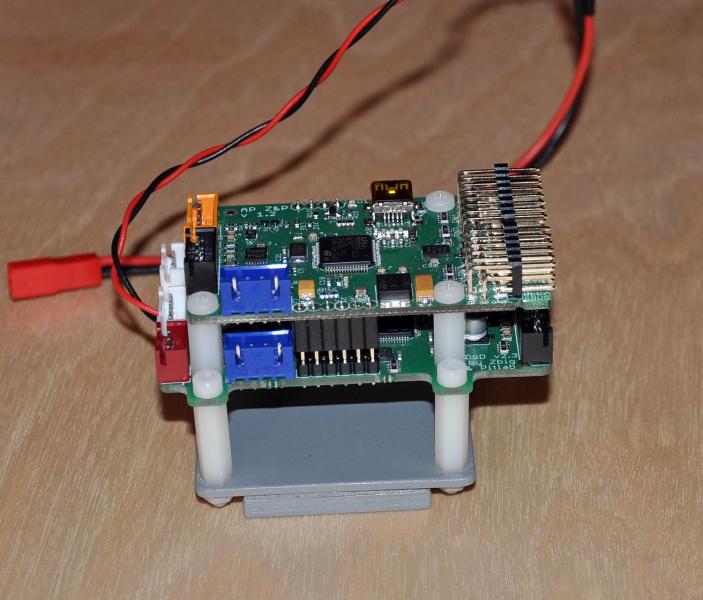

mocowanie po przykręceniu do kanapki Pitlaba

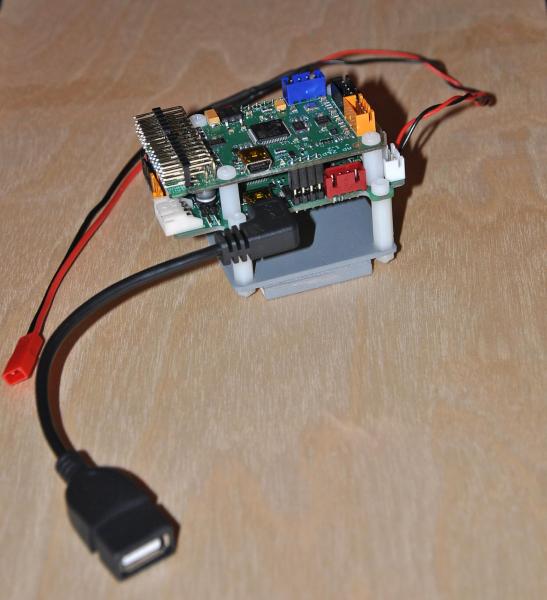

Znalazłem w końcu odpowiedni kabel USB/USB mini ułatwiający podłączanie modelu do komputera.



[Pioterek]

Przytargałem model z garażu i odkurzyłem - od razu pojaśniał.   Zdjąłem stare wyposażenie RC



Prząśniczka ma dużo miejsca w kadłubie. Dlatego układ  "Pitlab&Zbig" znalazł się prawie pod środkiem ciężkości  tak jak powinno być:

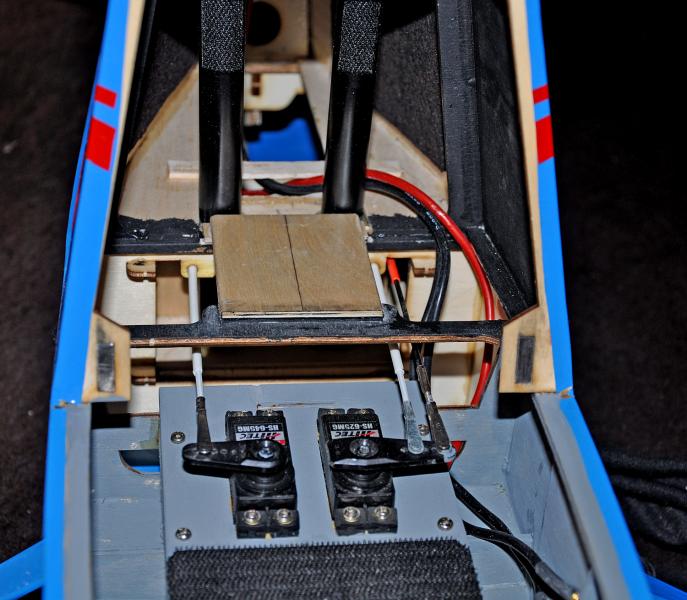

półka pod kanapkę Pitlaba:

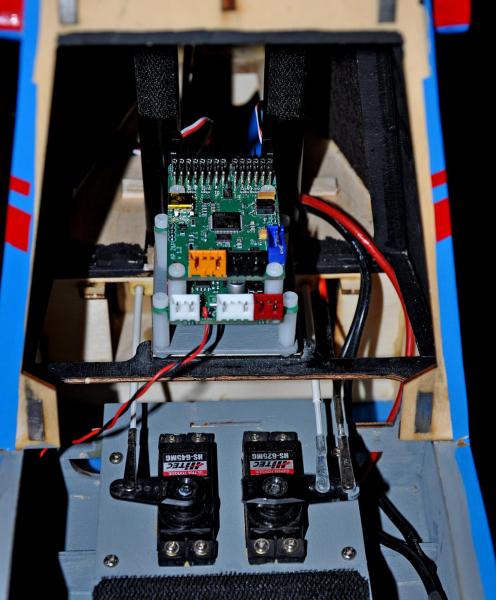

i   na półce



[Pioterek]

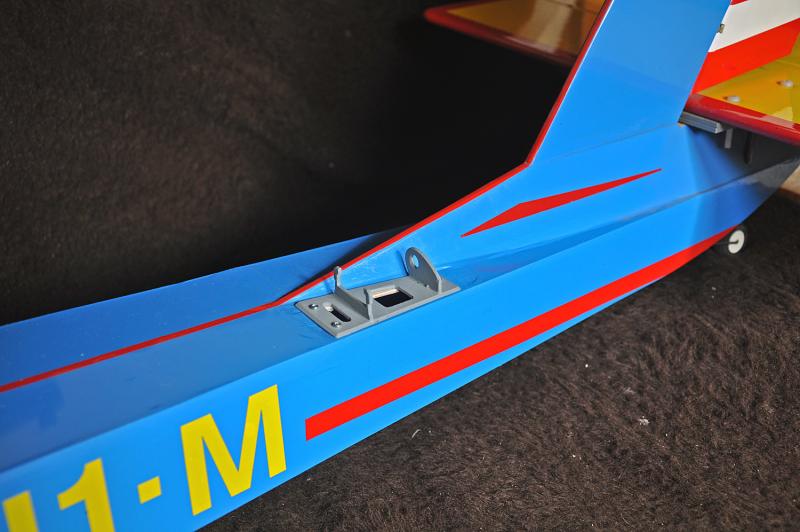

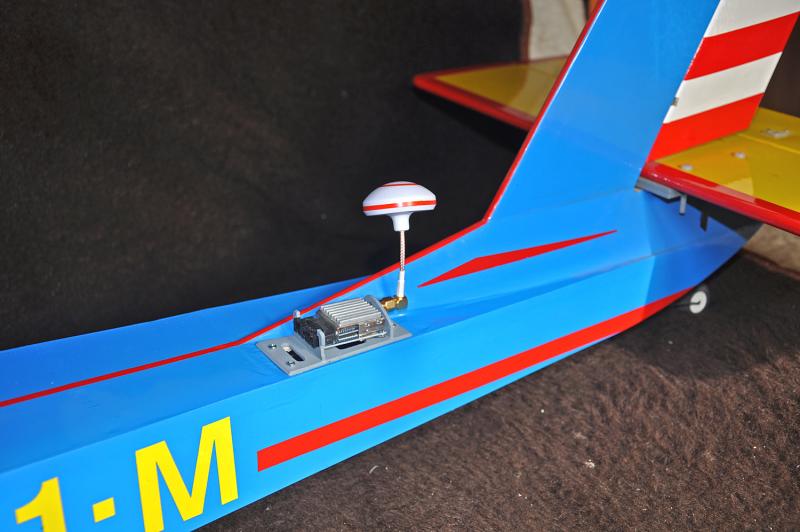

Mocowanie nadajnika FPV na ogonie modelu:







Mocowanie nadajnika jest niesymetryczne, żeby podczas lotu powrotnego kadłub modelu nie zasłaniał całkowicie anteny.

Do stanu poprzedniego  można  wrócić zakładając mocowaną 3 wkrętami oklejoną na niebiesko zaślepkę ze sklejki .

[Pioterek]

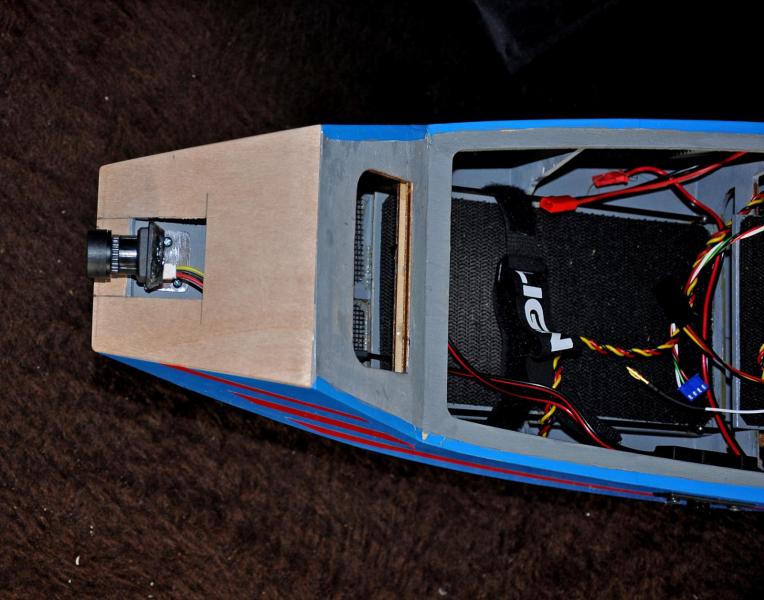

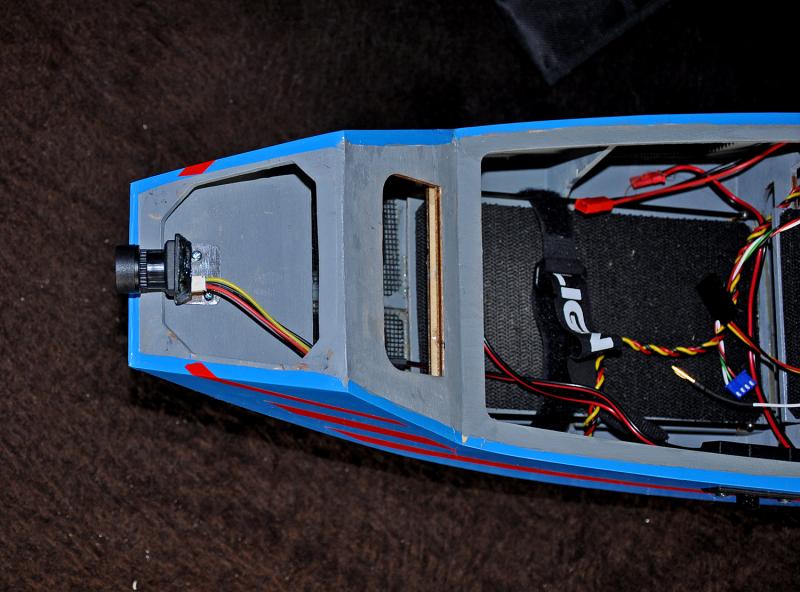

Kamera FPV  - kamerę zamocowałem na dziobie modelu. Kamera zamocowana jest na odginanej blaszce aluminiowej którą dognę lub odegnę gdyby była potrzeba regulacji kąta patrzenia kamery na ziemie. Miejsca jest dużo i można by nawet pomyśleć nad małym serwem wychylającym kamerę FPV. W Rangerze EX stałe ustawienie kamery mi nie przeszkadzało, ale tu może w przyszłości zastanowię się nad takim rozwiązaniem. Wolnych kanałów jest dużo. Kamera będzie przykryta klapką z domkiem, który się właśnie klei.
