Latające skrzydło 200cm (bardzo oświetlone)

[polpakpol]

Witam, w związku z tym że zaczyna mi się nudzić model ESA którym latam na codzień, postanowiłem zbudować coś innego. Wybór padł na duże latające skrzydło.

Myślałem aby samemu zbudować skrzydełko, ale trafiłem na okazję kupić gotowe skrzydło ze styropianowym rdzeniem, a tak bym musiał wycinać każde żeberko z depronu i nie dał bym rady uzyskać takiej sztywności konstrukcji jak z styropianowym rdzeniem.

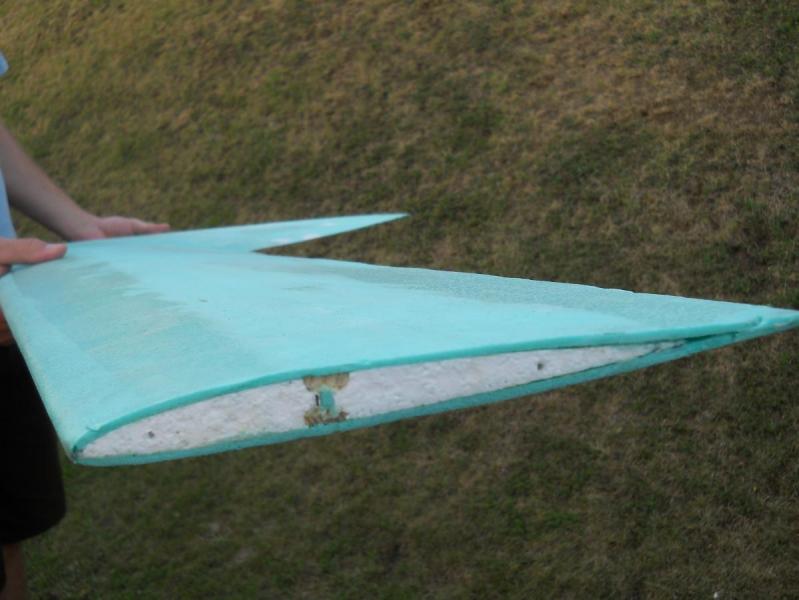

Zapodaję fotkę skrzydła które do mnie niedługo przyleci z dalekiej Polski

Jak widać skrzydełko jest w surowym stanie i moim zadaniem będzie je ulotnić

Nie mam pojęcia ile to skrzydło będzie ważyć więc narazie nie będę komponował elektroniki.

Skrzydło będzie oklejone taśmą pakową lub papierem na wikol, ma być lekko.

Będę musiał dorobić albo winglety albo stateczniki (raczej winglety).

Model będzie naprawdę mocno oświetlony prawie tak jak X-Shuttle ;D

Będę też próbował wykonać przerzutnik astabilny na 2 tranzystorach, aby zrobić też kilka migających diod



Teraz pytania do was:



1. Lotki doklejać do skrzydełka czy wyciąć ?

2. Ile może ważyć taki model (bez elektroniki) ?

3. Jak zamontować oświetlenie ?? (wcinać listwy LED w kadłub czy doklejać na ) ??













[TeBe]

1. Ja bym ciął. Dokleiłbym pasek twardej balsy 4mm  na skrzydle i na lotce i użyłbym zawiasów palcowych mini.

2. Na oko jakieś 1000-1600g  z silnikiem, serwami i pakietem.

3. Wcinka osłabi konstrukcję. Rozważ użycie taśm LED.

[robertus]

Ja bym dokleił lotki. Ta cięciwa jakaś taka mała.

Kup taśmy ledowe, najlepiej wodoodporne, takie zatopione w silikonie jakby. One są na bardzo mocnej taśmie dwustronnej.

[pietka]

Robertus, te taśmy są fajne ale ciężkie. Jeśli dużo chce ich przykleić to może być kicha. W moich modelach nocnych stosuję taśmy bez silikonu  właśnie ze względu na wagę.  najłatwiej będzie mu wyszlifować w depronie rowek o głębokości równej grubości takiej taśmy i ładnie zakleić taśmą pakową, przezroczystą. Będzie wodoodporne i powierzchnia skrzydła gładka. Taśmy led z pokryciem silikonem są wypukłe i duża ich ilość, jeśli chce je przyklejać na zewnątrz skrzydła, to będzie strzał w stopę. Taśmy bez "szybki" przyklejałem na zewnątrz w pierwszych wersjach Extrima Light. Wpływ na lot był niewielki, ale w skrzydle jednak wklejałem wewnątrz i stosowałem przezroczystą folię na pokrycie.



Link do relacji z budowy. Powinien się przydać:





http://pfmrc.eu/index.php?/topic/36758-extrim-rgb-v2-swicuncy-slicznie-samolocik/





Zapraszam na Polskie Skrzydła w Radawcu 28-29.06. :-)

Piotrek

[polpakpol]





najłatwiej będzie mu wyszlifować w depronie rowek o głębokości równej grubości takiej taśmy i ładnie zakleić taśmą pakową, przezroczystą. Będzie wodoodporne i powierzchnia skrzydła gładka

I tak chyba zrobię, muszę poszukać jakiś fajnych taśm ledowych.





Zapraszam na Polskie Skrzydła w Radawcu 28-29.06. :-)

Bardzo bym chciał, ale nie wiem czy dam rade, szkoda że prawko dopiero za rok zdaję





2. Na oko jakieś 1000-1600g

Myślałem że będzie to więcej ważyć, więc nie jest źle



Co do lotek to nie wiem, doklejenie ich zwiększy powierzchnię nośną modelu (to na +) a wycięcie ich spowoduje że będzie jednolita ładna bryła (to też na +)

[Irek M]

Na fotce widać, że spływ to kilka cm dwóch warstw depronu. Przy takiej rozpiętości są/będą zbyt wiotkie by można było łączyć z lotką. Dlatego albo odciął bym aż do rdzenia i przykleił spływ balsowy albo - najlepiej - wyciąłbym miejsce na lotki w obrysie skrzydła. Możesz też na całej długości spływu położyć laminat dla usztywnienia.

 Wycięcie aż do rdzenia, następnie dokleić listewkę balsową bo spływu skrzydła w miejscu lotki. Zapewni to mocne osadzenie zawiasów lotki - wspomniane kołkowe są bardzo dobre.

Wydaje mi się, że przeceniasz swoje siły - chcesz od razu super wyposażyć nie mając nigdy do czynienia z tak dużym modelem. Ja latałem 2metrowymi skrzydłami i do lotu ważyły ponad 2kg ale były odpowiednio wzmacniane. Oczywiście waga zależy też od doboru silnika - duży model większy(czytaj cięższy) silnik. Duży mocny silnik to cięższe pakiety, regulator.

Na początek zapomniałbym o oświetleniu - chcesz latać w nocy - tak duży model to nie leciutki ESA i jeśli poleci to da tobie wiele satysfakcji w dziennych lotach. Jak przeżyje - a ty nabierzesz doświadczenia - to możesz wtedy myśleć o oświetleniu.

[polpakpol]





Wydaje mi się, że przeceniasz swoje siły - chcesz od razu super wyposażyć nie mając nigdy do czynienia z tak dużym modelem.

Nie bardzo rozumiem, wiadomo najpierw oblot a potem światełka

Latałem już wicherkiem spalinowym 170cm, tyle że to był model konstrukcyjny i ważył do lotu 2.5KG





Ja latałem 2 metrowymi skrzydłami i do lotu ważyły ponad 2kg ale były odpowiednio wzmacniane.

Najchętniej to bym wsadził w nie rurkę aluminiową 2 metrową, ale nie dam rady raczej.



Zgadza się, nie da rady dokleić lotek, to by nie wytrzymało 1 lądowania a może nawet lotu.

Więc lotki zostaną wycięte w bryle skrzydła i porządnie wzmocnione.

Tak jak radzi Pan Irek tak zrobię z tą listewką sosnową, będzie bardzo dobrze zawiasy trzymać.

Lotki wykonać całkiem z balsy czy okleić balsą ??



Więc nie wiem ile będzie ważyć skrzydełko, ale silnik podejrzewam tak z 1400g ciągu

Mam rację jeżeli chcę wybrać mało kV i dużo watów ??

[Y/F-22]

Gość robi hurtowo te skrzydełka czy to tylko taki jeden egzemplarz ? Pytam ponieważ sam szukam czegoś takiego, na allegro widziałem rdzenie chyba max 1,6 metra a mi zależy na czymś powyżej 2 metrów rozpiętości, mam podobny problem do Twojego.

[polpakpol]

Skrzydełko wykonane indywidualnie, jak Pan chce to podam nick kolegi tutaj z forum od którego kupiłem ale wątpię aby miał ich więcej.

[Irek M]

Listewki sosnowej nie wklejałbym na natarcie bo trudniej się obrabia niż balsową. Ewentualnie sosnowe wzmocnienie tylko w miejscach zawiasów.

Małe kv duże śmigło - model idzie pionowo w górę ale nie jest rakietą w locie poziomym. duże kv małe śmigło - model szybki w locie poziomym. To tak jak jazda samochodem pod górkę i poziomo na niskich i wysokich biegach.

Listewki idące wzdłuż połówek skrzydła to sosna czy balsa bo wyglądają jakoś dziwnie? Jakich rozmiarów są?

Ponieważ listwy nie idą w poprzek całości skrzydła(?) więc dałbym pas laminatu na środku by wzmocnić tę część zabezpieczając przed złożeniem się w locie.

Pamiętaj by nie wycinać miejsc na pakiet czy silnik przed wstępnym wyważeniem modelu. Dobierając do tego masę silnika i pakietu zachowasz prawidłowe SC.

P.S - per pan to możesz mówić do mnie dopiero jak mnie czymś wkurzysz .

[polpakpol]





Małe kv duże śmigło - model idzie pionowo w górę ale nie jest rakietą w locie poziomym

I o to mi właśnie chodzi, napęd ma być mocny coby wyratować model po przeciągnieciu, a szybki być nie musi.





Pamiętaj by nie wycinać miejsc na pakiet czy silnik przed wstępnym wyważeniem modelu.

Dziękuję za informację, wiadomo najpierw trzeba wyważyć wstępnie model zamiast niepotrzebnie dziury skrobać





Listewki idące wzdłuż połówek skrzydła to sosna czy balsa bo wyglądają jakoś dziwnie? Jakich rozmiarów są?

Szczerze to nie wiem co tam stwórca wsadził, skrzydełko jeszcze nie doleciało ze śląska do stolicy

Mi to wygląda na sosnę 10x5

[Irek M]

Te listewki na fotce wyglądają jakby były wklejone po dwie -  na górę i na dół - bardzo byle jak. Na youtube w moim profilu - florek56 masz filmy z lotów czterech skrzydeł w rozmiarach od 160cm do 205. starty filmowane z ziemi i z pokładu modelu. Tak startują moje z małymi kv - 750 - 900.

[polpakpol]

Widać że na małym kV jest sporo mocy Przyda się chociażby dźwignąć jakąś kamerkę



Mi te listewki wyglądają na zwykłe 10x5 ale zobaczymy co to będzie.

[Irek M]

Kamerek jest pod dostatkiem na rynku. Najcięższą - masa 290g miałem w skrzydle Stratos o rozp 160cm. Ale pewnie na Möbiusie zakończą się twoje poszukiwania.

[arkozi]

Gość robi hurtowo te skrzydełka czy to tylko taki jeden egzemplarz ? Pytam ponieważ sam szukam czegoś takiego, na allegro widziałem rdzenie chyba max 1,6 metra a mi zależy na czymś powyżej 2 metrów rozpiętości, mam podobny problem do Twojego.



Jeżeli szukasz zestawu, to wycina takie Pan Leon Rozmaniec.

Można zamówić u niego zestaw skrzydła Bigi http://www.rcclub.pl/?s=Bigi.

Jeśli się zdecydujesz, to mail podany jest na rcclub w zakładce kontakt.

Bigi ma 1750mm, ale może da się wynegocjować dorobienie jakiegoś centropłatu.

[polpakpol]

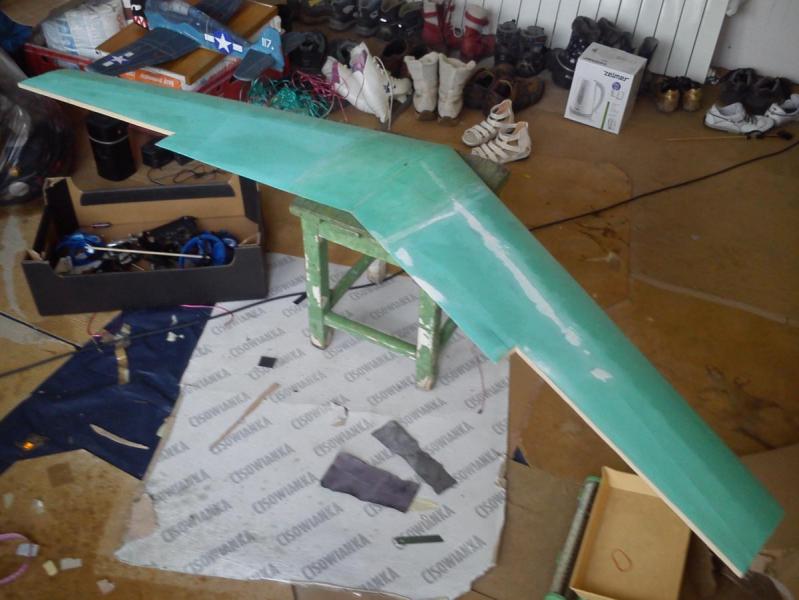

Skrzydełko doleciało, wszystko gra. Na środku jest wzmocnione tkaniną szklaną.

Na początek planuję dorobić lotki i stateczniki, jakie wymiary powinna mieć lotka ?

[polpakpol]

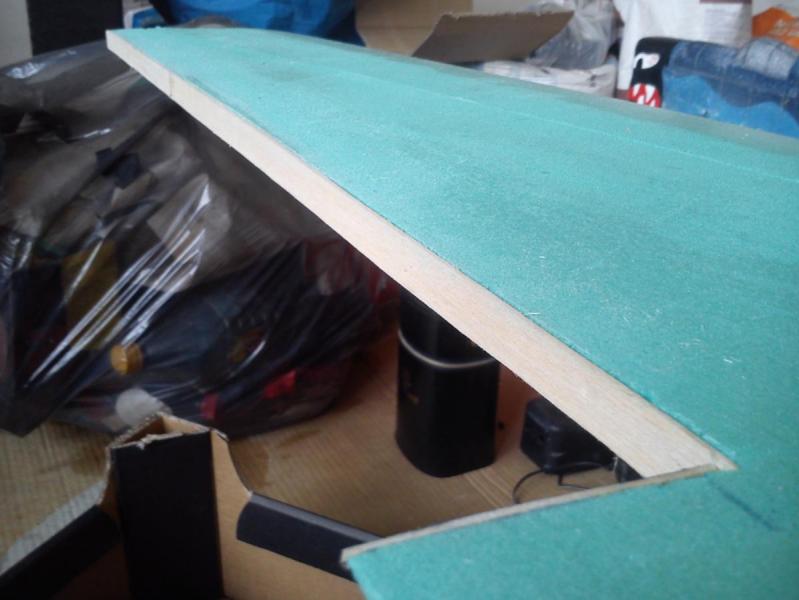

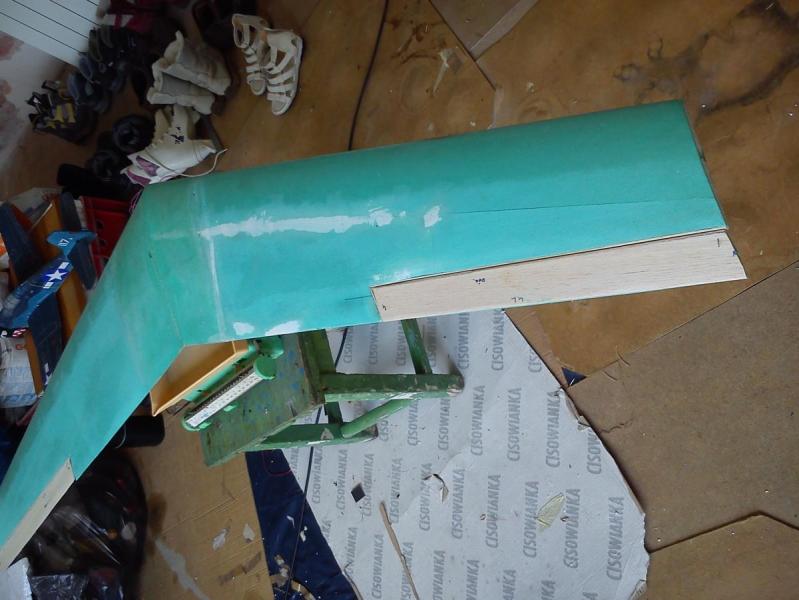

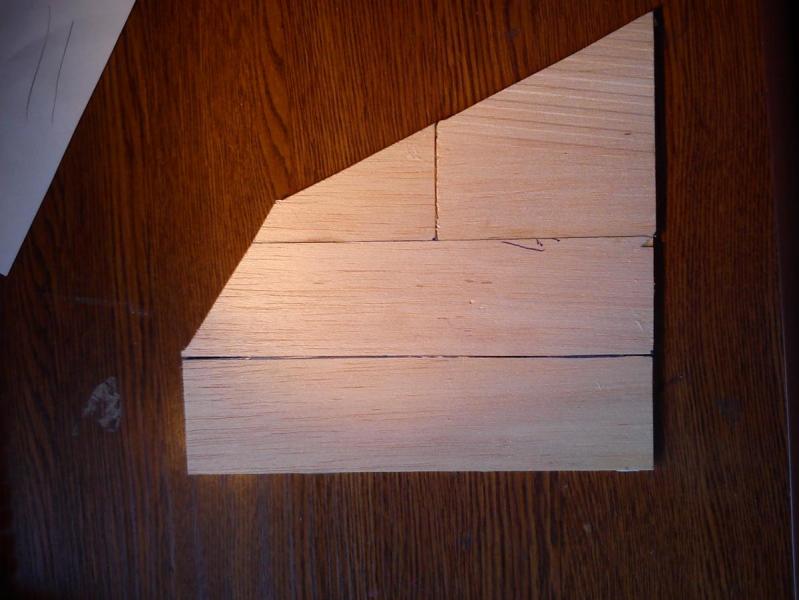

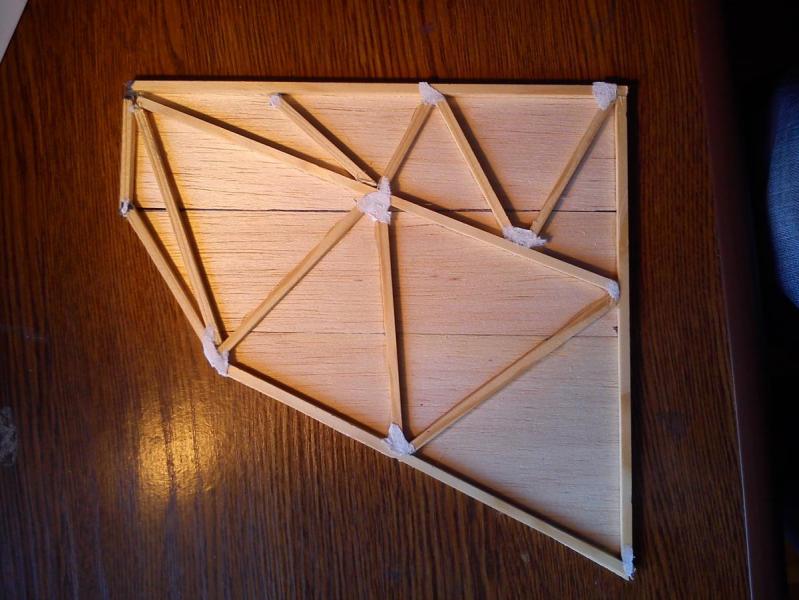

Jutro wstawię fotki lotek i wingletów. Lotki będą miały 51cm każda, nie za mało ??

[polpakpol]

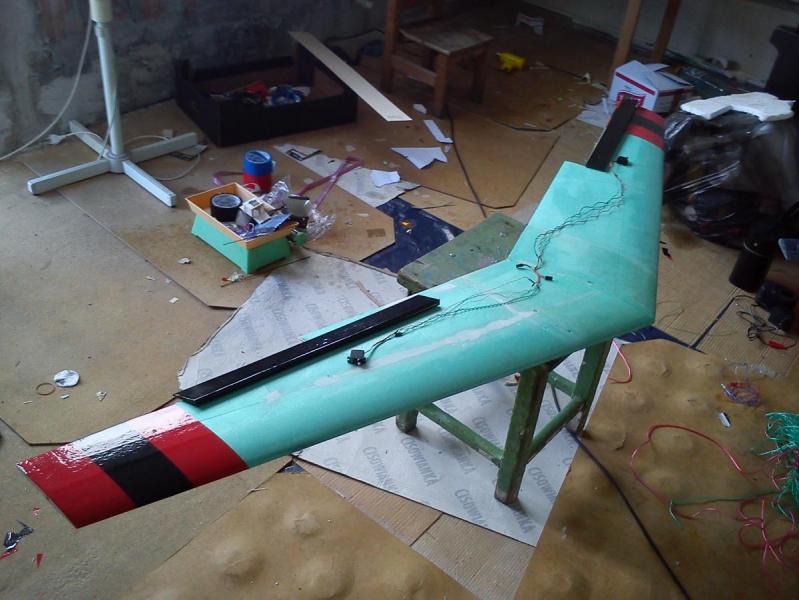

Budowa skrzydełka trwa

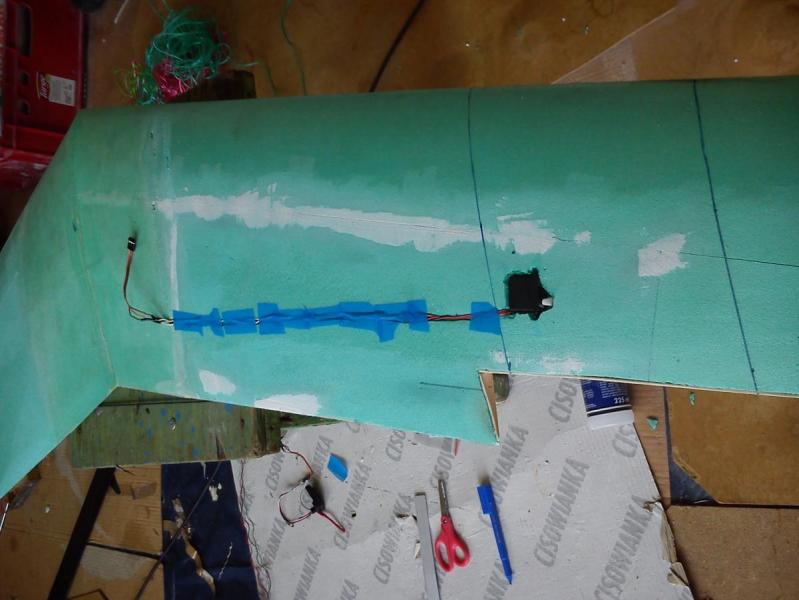

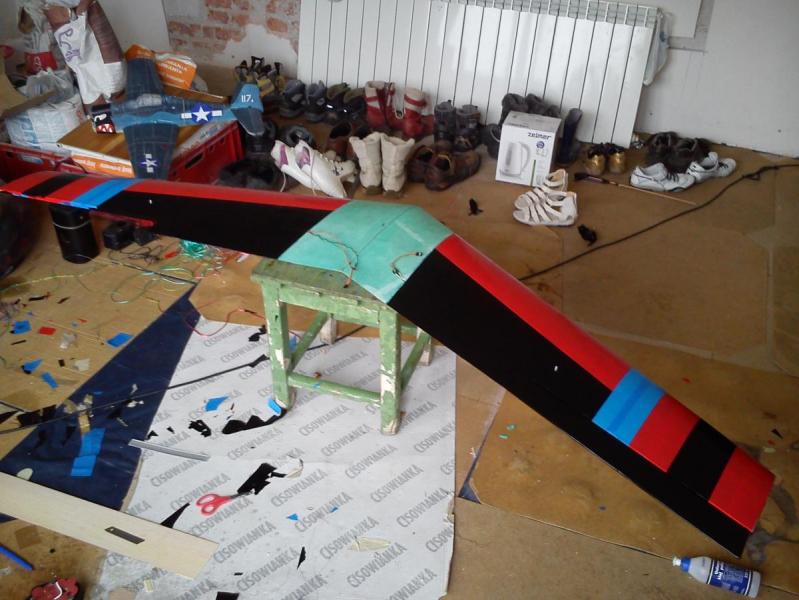

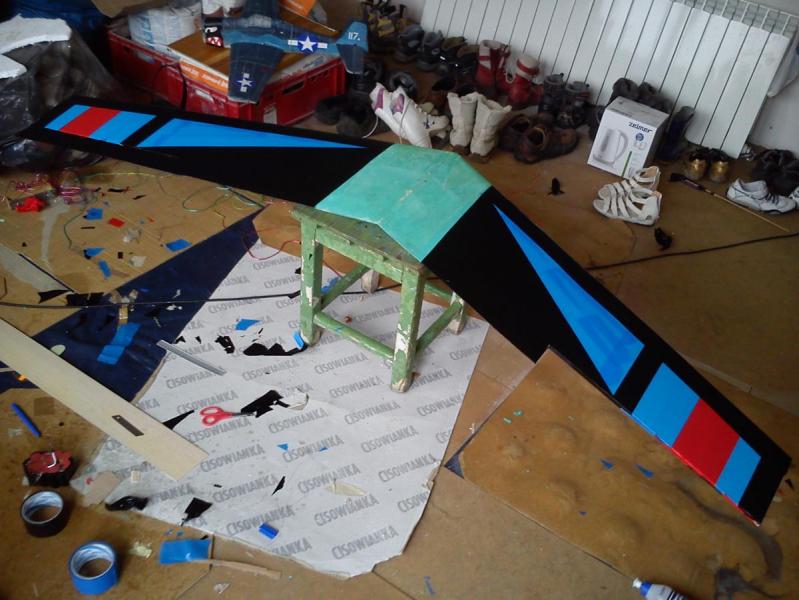

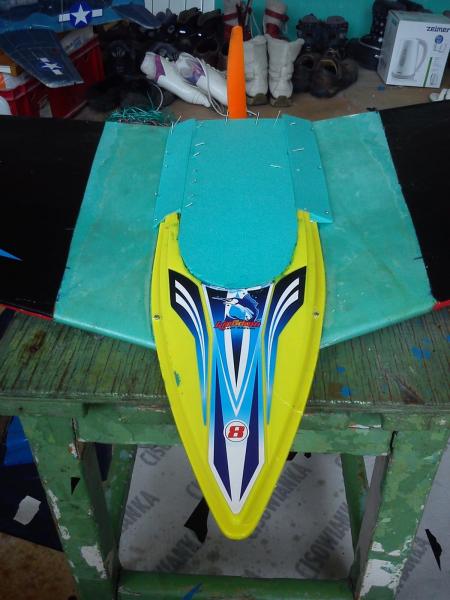

Skrzydełko prawie oklejone, środka nie oklejam bo muszę jakoś wymyśleć kabinke albo okleić, sam nie wiem, nie mogłem dalej pociągnąć kabli od serv bo centropłat jest pokryty włóknem szklanym na żywicę. Serva powinny być na środku lotek ale nie starczyło mi przewodów, ale lotki są mega sztywne.

całe pokryte balsą 1.5mm i oklejone taśmą czarną, próba wygięcia dała max 1.5cm przy bardzo mocnej próbie zgięcia.

[polpakpol]

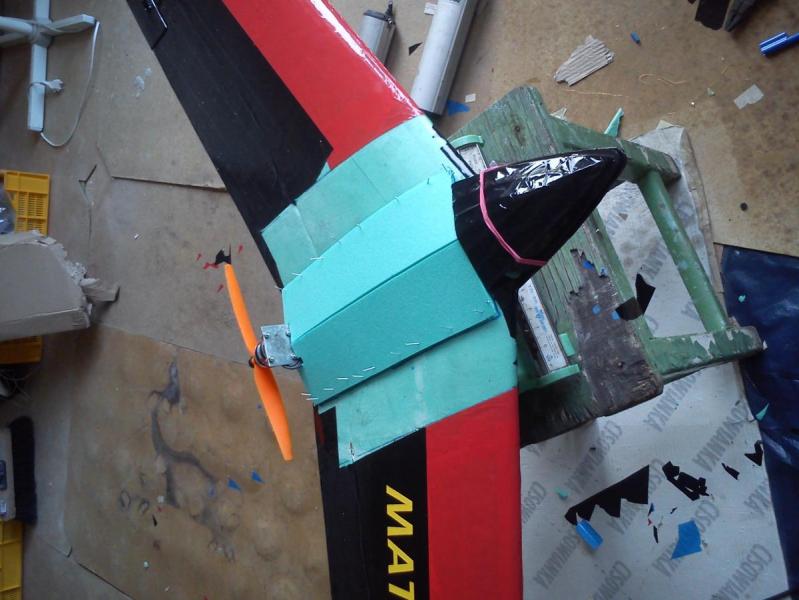

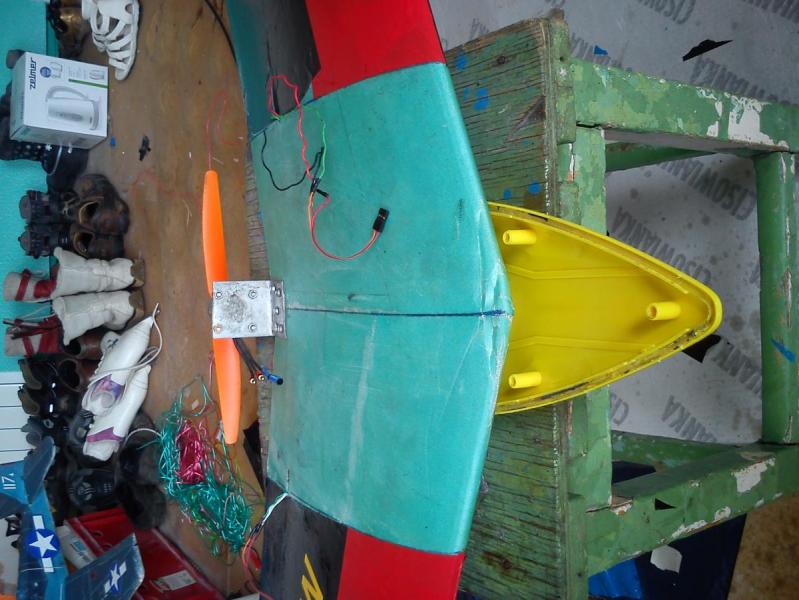

Program wykazał ŚC 24-26cm od natarcia, zobaczymy jak szybuje najpierw. Silnik mam zamiar zamocować na kątowniku stalowym, wkręconym na śruby do centropłatu i jednocześnie przyklejonym. Śilnik zamocowany w łożu będzie na śruby z nakrętkami samochamownymi + do tego klej anaerobowy do gwintów. Musi wytrzymać wszystko, a że trochę przytyje to trudno, w końcu to duży model, a silnik 1000KV 432W 1200g ciągu chyba da rade.

[polpakpol]

Robić wykłon i skłon silnika ??
