Witam

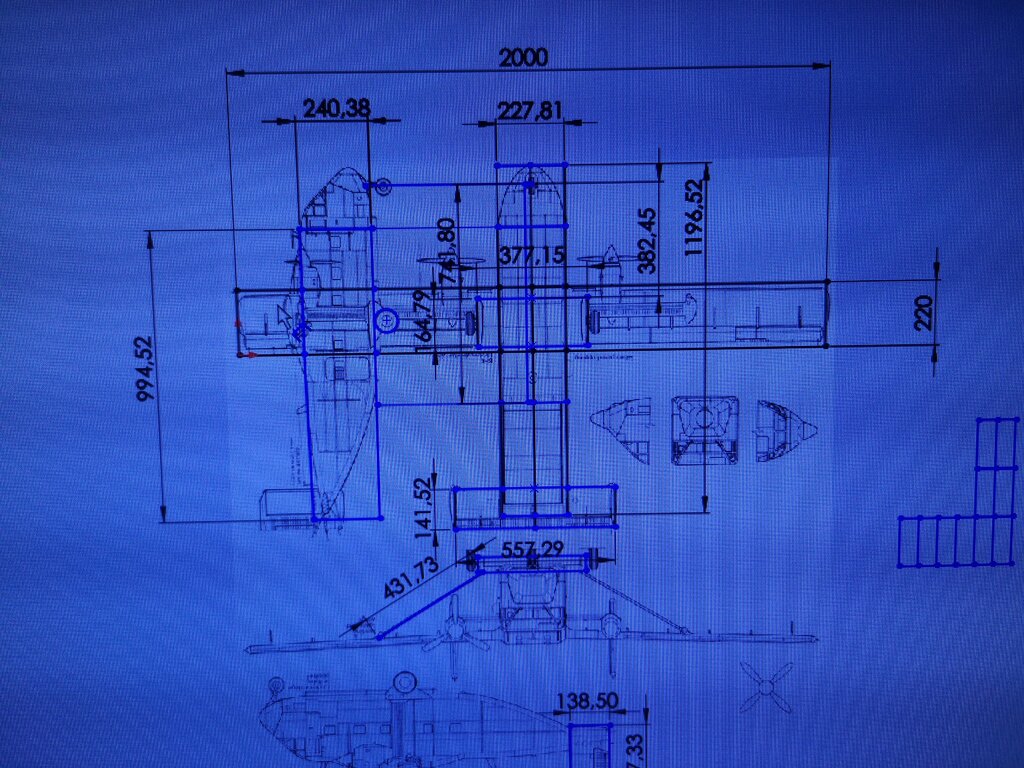

Projekt tego cuda już jakiś czas chodził mi i koledze po głowie. W kooperacji powstają dwie maszyny. Ja podjąłem się wykonania kadłubów i gadżetów pod druk 3d.IMG_20230320_062629.thumb.jpg.6483a93535744c625cb77d27769c9128.jpgIMG_20230321_130056.thumb.jpg.fc6b0cb86ae0a6e5f9616292850fc2e8.jpg

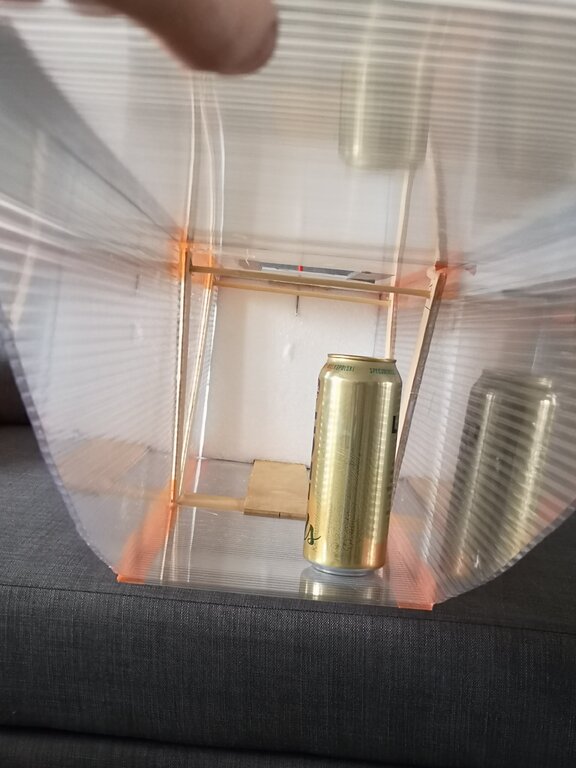

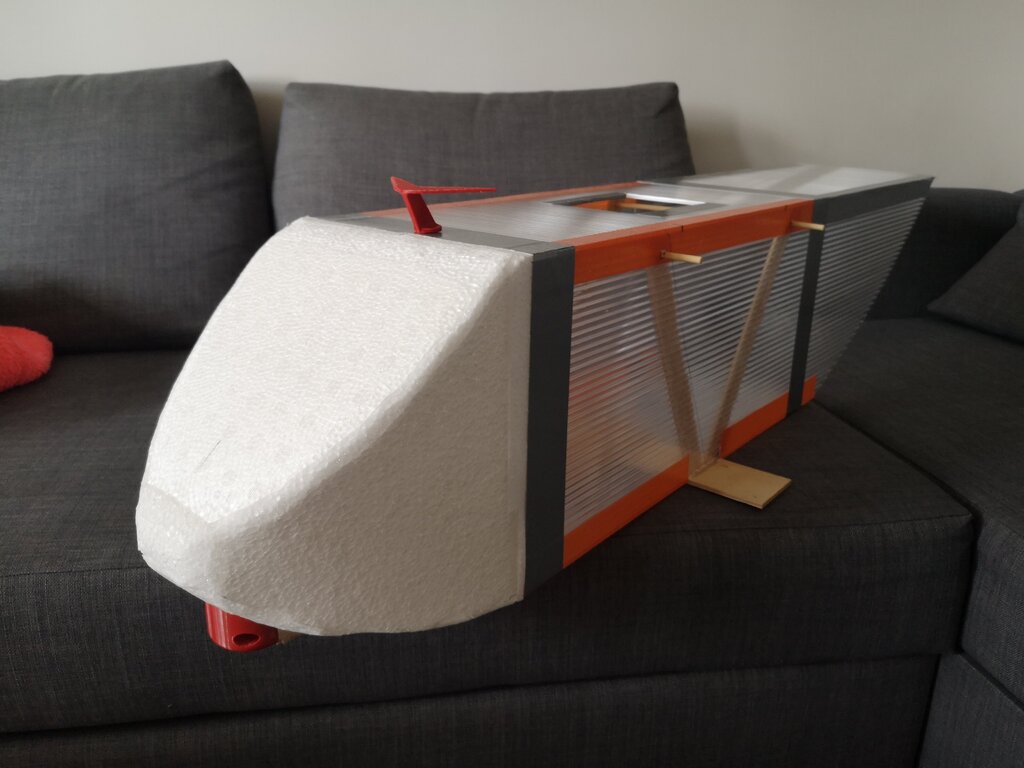

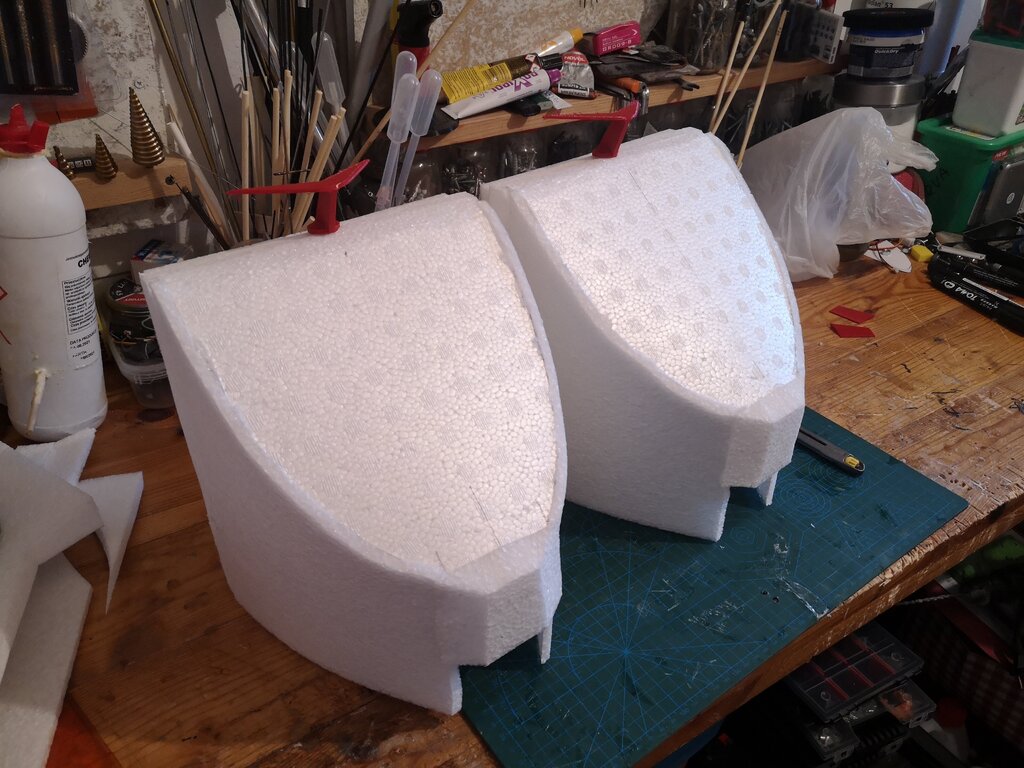

Rozpietość 2m, i to zdefiniowało resztę... Kadłub to poliwęglan z dziobem z epp. Antenka jak w limuzynie pełni rolę zawleczki do odejmowania całego noska.

IMG_20230322_132322.thumb.jpg.ed0539195e0f98a19c7abeb81a04e61f.jpgIMG_20230322_132251.thumb.jpg.1c9cbdd6129eda65b961d88282ff47c1.jpg

Podwozie to sklejka 5mm z starej szafy, do niej dokręcone kątowniki z kołami, a na przedzie wydrukowane mocowanie koła skrętnego...

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

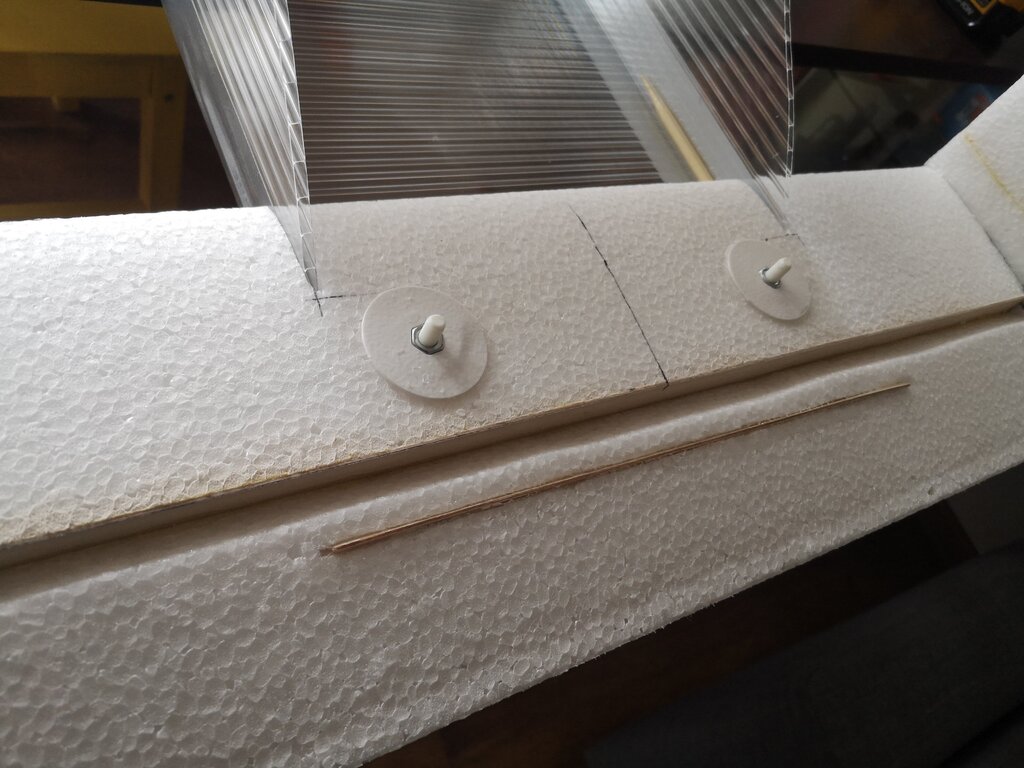

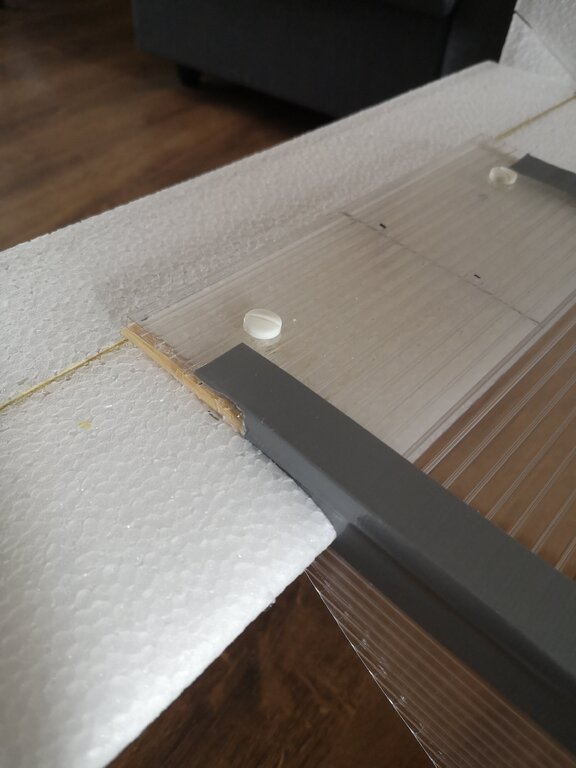

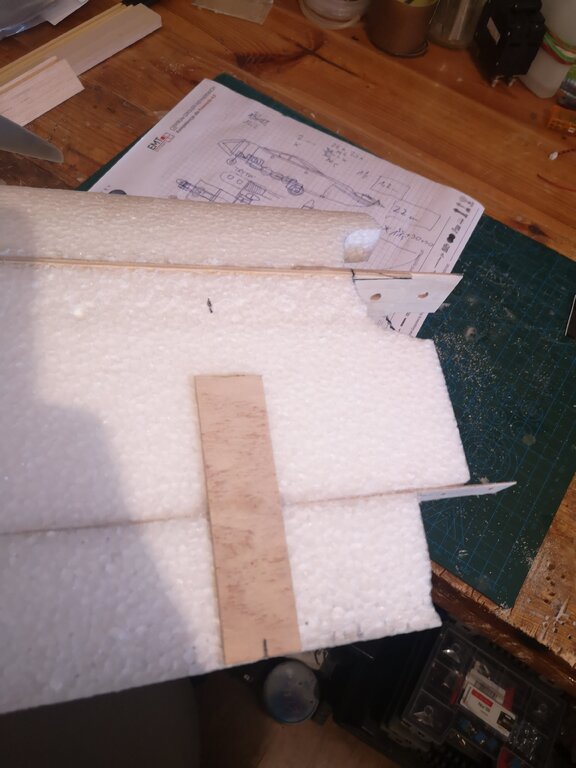

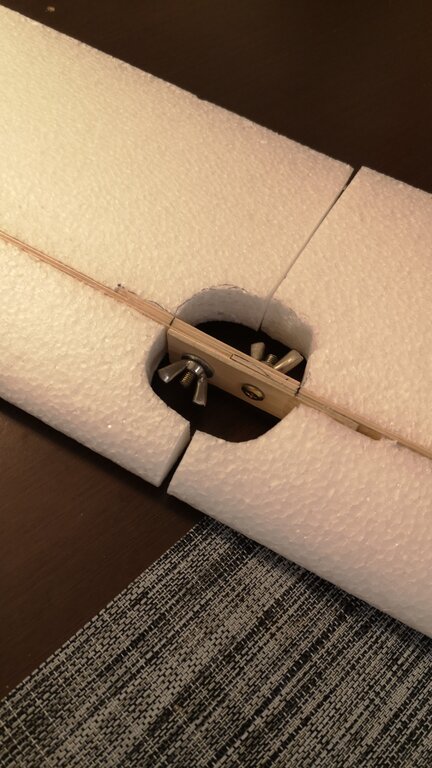

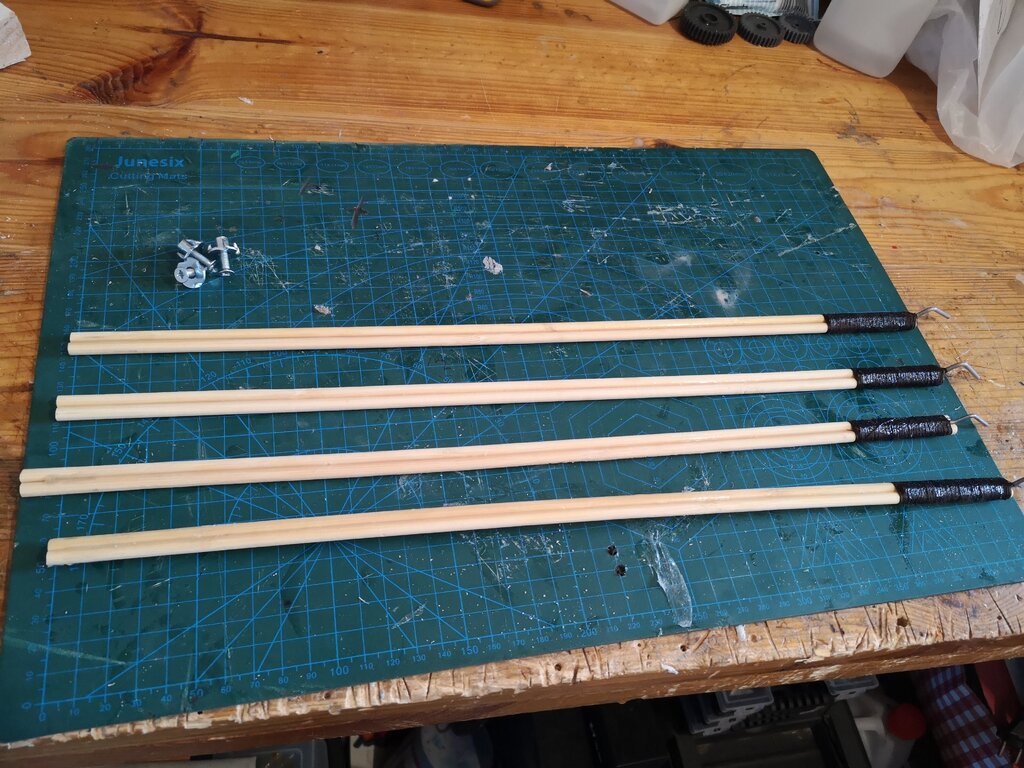

Model miał być prosty w budowie. Mocowania na gumę spokojnie dają radę. Skrzydła są dzielone, skręcane po środku, do tego mocowanie do kadłuba guma plus zastrzały pod skrzydłami. IMG-20230401-WA0027.thumb.jpeg.e8c0fb52767286cd6aa4220b5bd0072a.jpegIMG_20230415_093236.thumb.jpg.b5f4bf1a1f2df4a104e7df21fda7138f.jpgIMG_20230322_132426.thumb.jpg.97cc3253bd79d08d32b43d11a2056bba.jpg

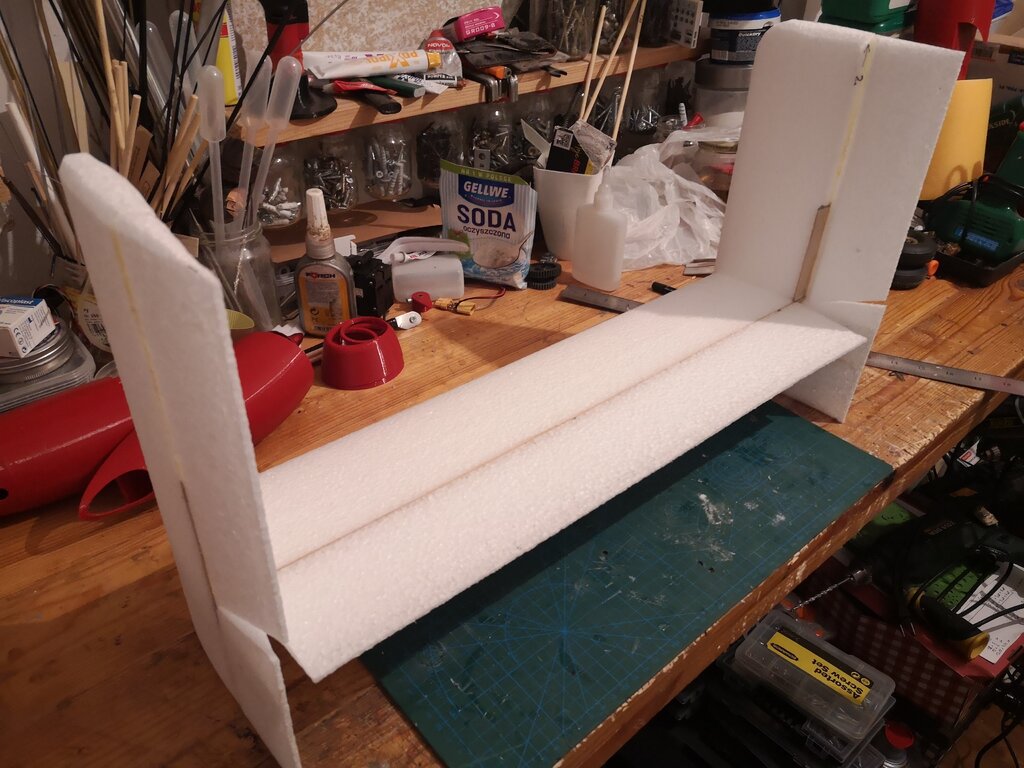

Stateczniki powzmacnialem listwami z sklejki lotniczej. Mocowanie do ogona kombinowane trochę wydruku i plastikowe śrubki...

IMG_20230331_200950.thumb.jpg.2080cd2c467cef2960598914392e1bda.jpgIMG_20230401_113505.thumb.jpg.6a0bad0d29659c35edf0b39920685fb7.jpgIMG_20230401_121959.thumb.jpg.bc60757173fb1405de21cb927b85d7e6.jpg

  • Lubię to 2
  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

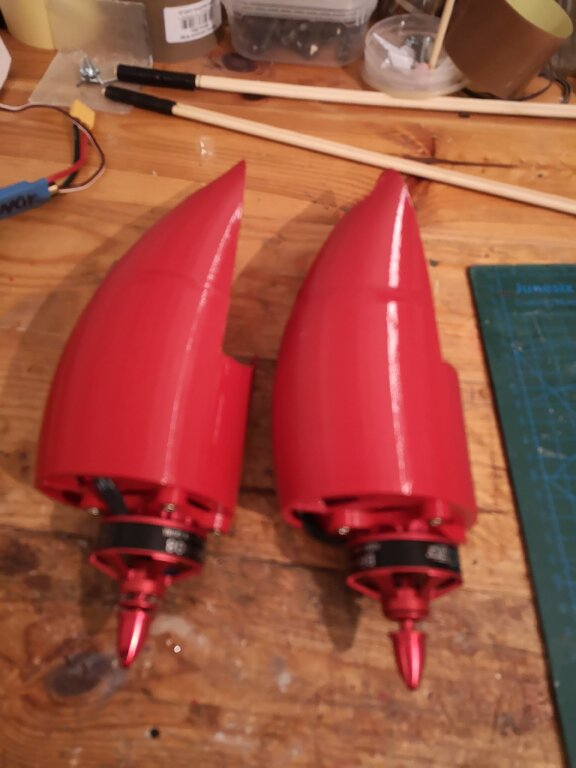

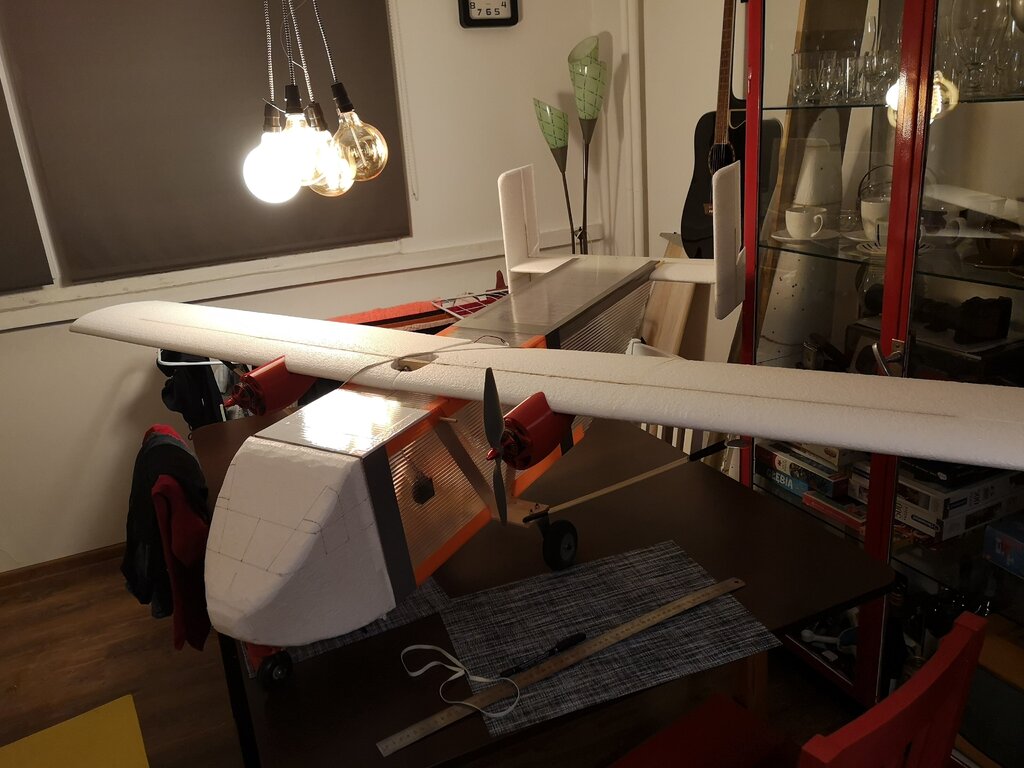

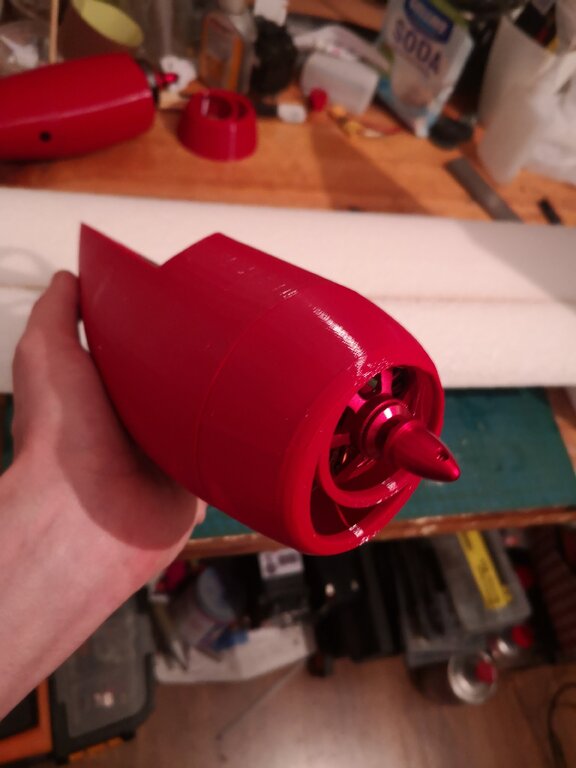

Przymiarki całości. Troszkę projektowania 3D. I gondole też nabierają kształty. Model będzie latał na 6s, silniki to racestary 4108 smigiełka 10x4,5, latam na takim setupie w moim bojowym Se5 i jestem bardzo zadowolony... IMG_20230331_201041.thumb.jpg.70b0f6ad39e6b9e5c6f418159cf456af.jpgIMG_20230330_213440.thumb.jpg.c51b73eaf5711c758d8958c96eb82bb3.jpgIMG_20230401_210319.thumb.jpg.dfbba7cf26cb869ae343e4468bbfe0e3.jpg

  • Lubię to 3
  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

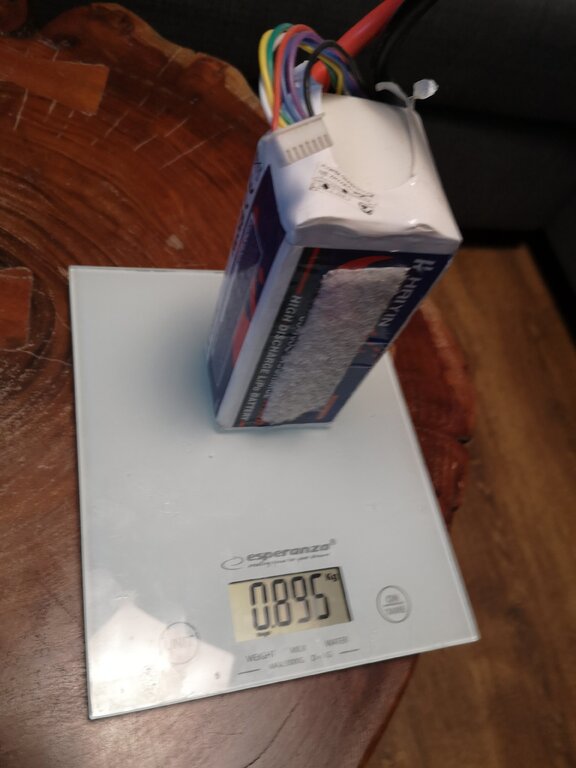

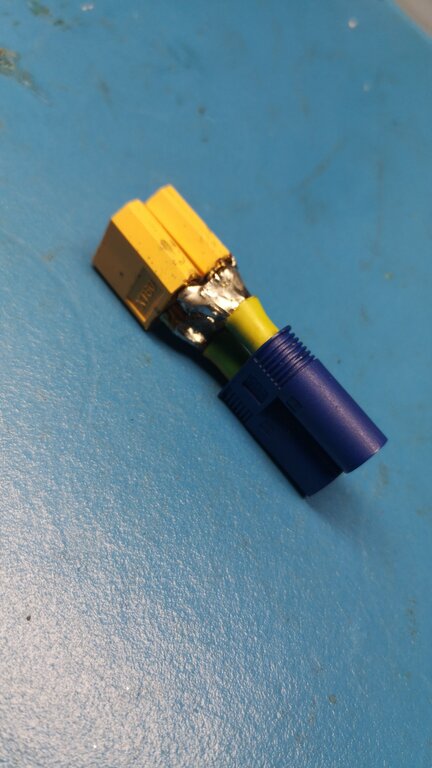

Lutowanie wtyczek, przedłużaczy i ledów... Wstępnie zasilanie będzie tylko z jednej bateryjki. Po lotach, z wszystkimi bajerami zobaczę jak z energią i ew. zainstaluje beca i dodatkową baterją... Mechanika ogona myślę że będzie ok 😉IMG-20230404-WA0039.thumb.jpeg.ab168e3cc1d7d01228a7fa2d0011eb6c.jpegIMG_20230402_184515.thumb.jpg.0d99fa06a41252bfaea4794b59a4aa98.jpg







Odnośnik do komentarza
Udostępnij na innych stronach

6 godzin temu, POGO napisał:

Po lotach, z wszystkimi bajerami zobaczę jak z energią i ew. zainstaluje beca i dodatkową baterją

Z doświadczenia Ci napiszę, że ledy, neony itd to kropla w morzu prądu pobieranego przez silniki, nie musisz się tym w ogóle przejmować.

  • Lubię to 1
  • Dzięki 1
