KFC (Kret Fun-Cub) - reanimacja

[Bartek Piękoś]

Witajcie



zamierzam pokazać remont Cubby'ego po efektownym i efektywnym krecie.

W czerwcowe popołudnie, wybrałem się z dziećmi na lotnisko i w trakcie wspólnego latania metodą "na misia", na pulpicie doszło do konfliktu palcowego. Za dużo palców, za mało drążków.



Pakiet zniszczony (zapalił się), regiel zniszczony. Drżałem o odbiornik i silnik, ale testowałem i sprawne. Straty ok. 300PLN.

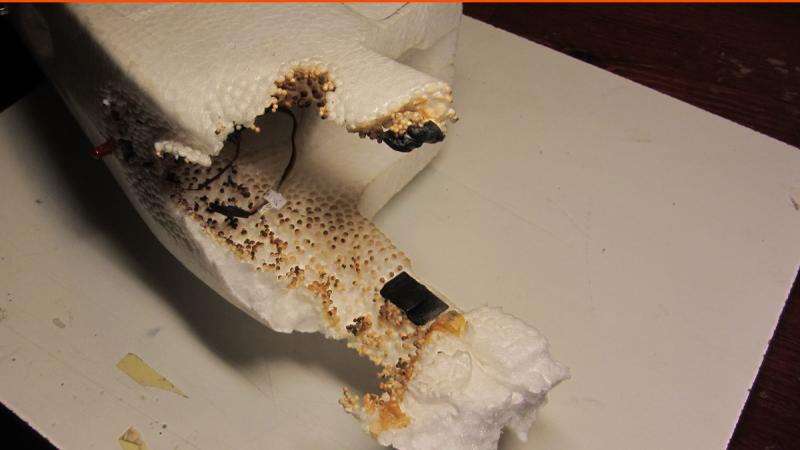

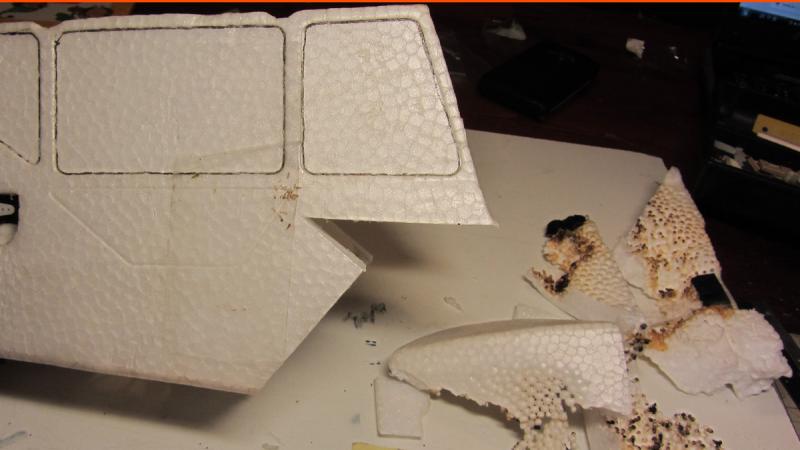

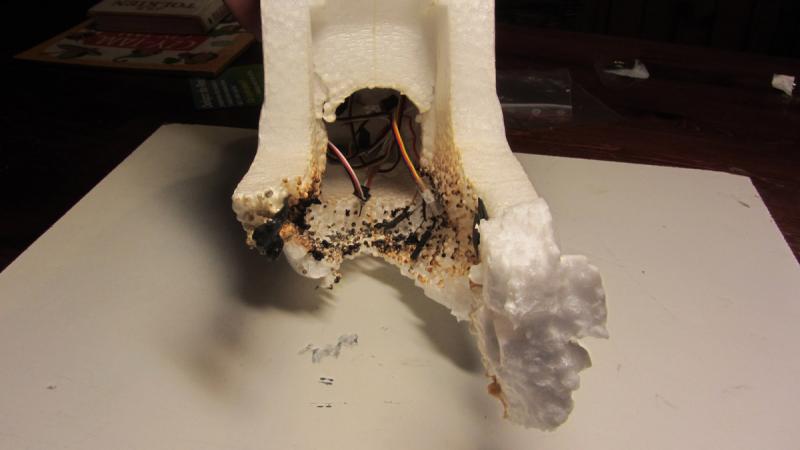

Sam płatowiec.. no cóż, wystarczy popatrzeć

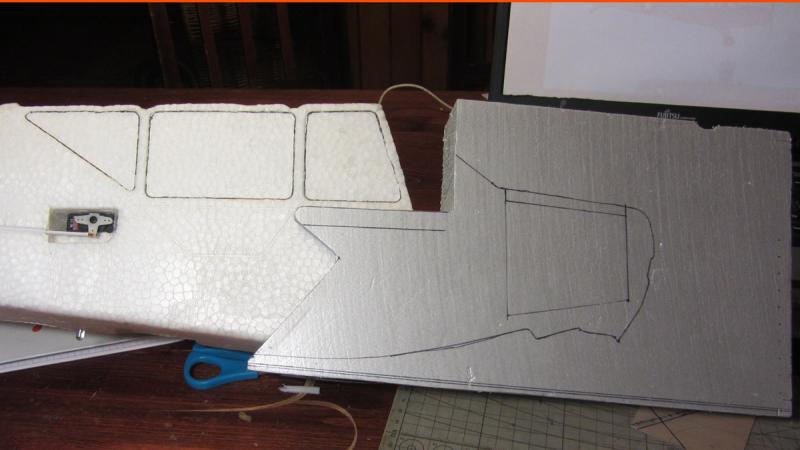

Mogłem kupić cały kadłub, jednak postanowiłem dorobić cały przód ze styroduru (dwa kawałki 50mm grubości).

Styrodur do nabycia w sklepach z materiałami budowlanymi. Za 1,2mx0,6m dwa lata temu dałem 20-23PLN.

Wymyśliłem taką linię łączenia, która wydawała mi się korzystna.

Zachciało mi się, żeby Cubby bardziej przypominał Pipera.

Dogranie tego łączenia zajęło trochę czasu, ale dobre dopasowanie zwiększy wytrzymałość klejenia.

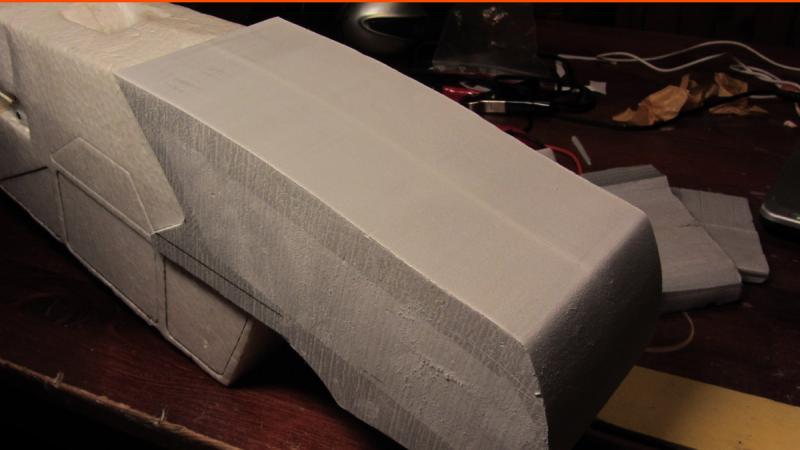

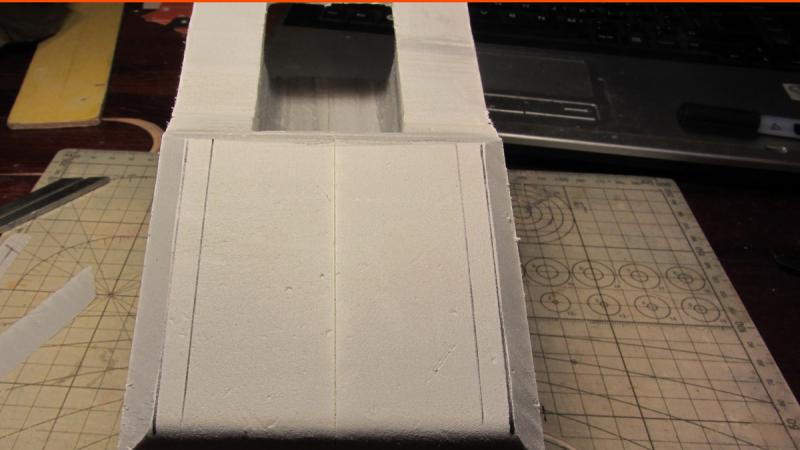

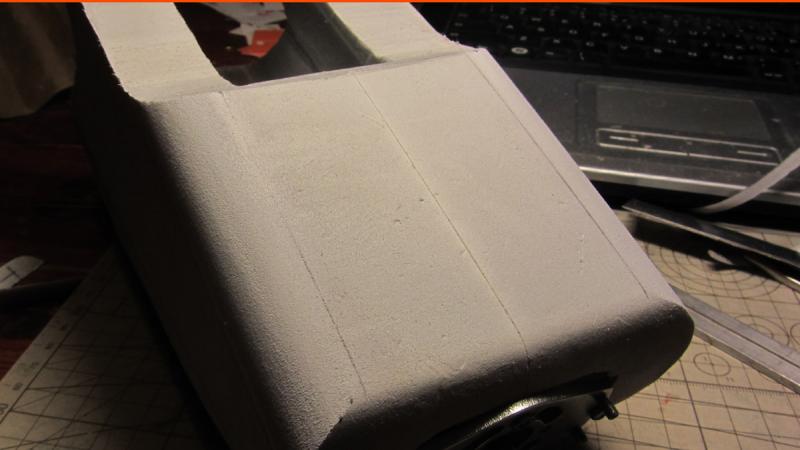

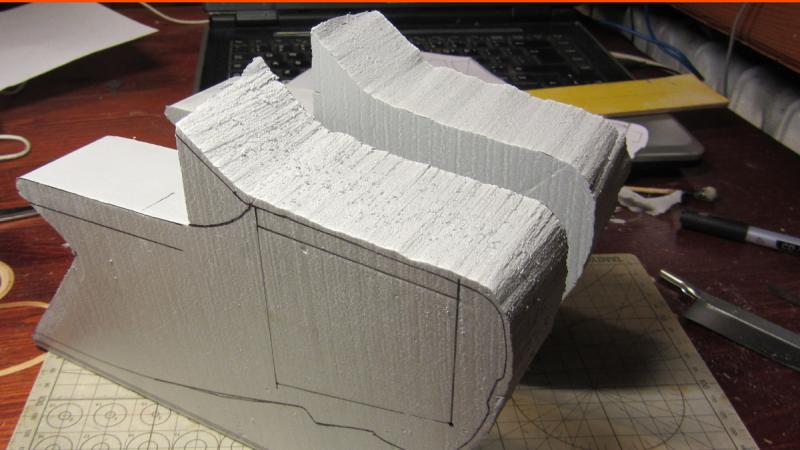

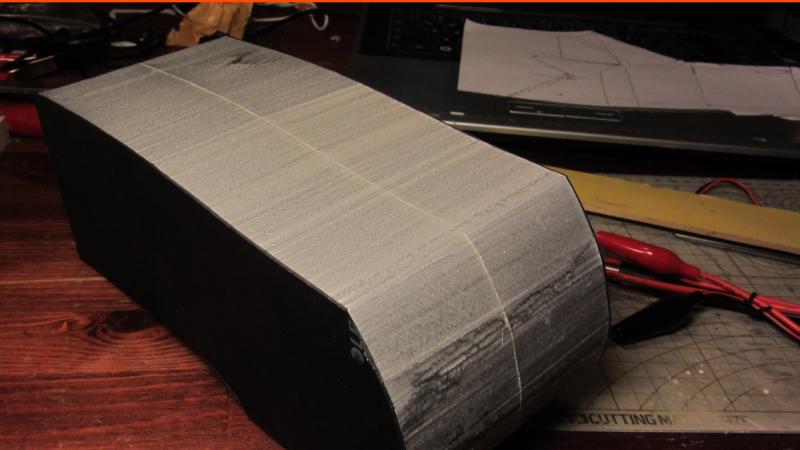

Obie połówki wstępnie docięte i sklejone ze sobą.

Ostateczny kształt chciałem wyciąć gorącym drutem. Oczywiście można ręcznie, ale w moich warunkach tak było szybciej.

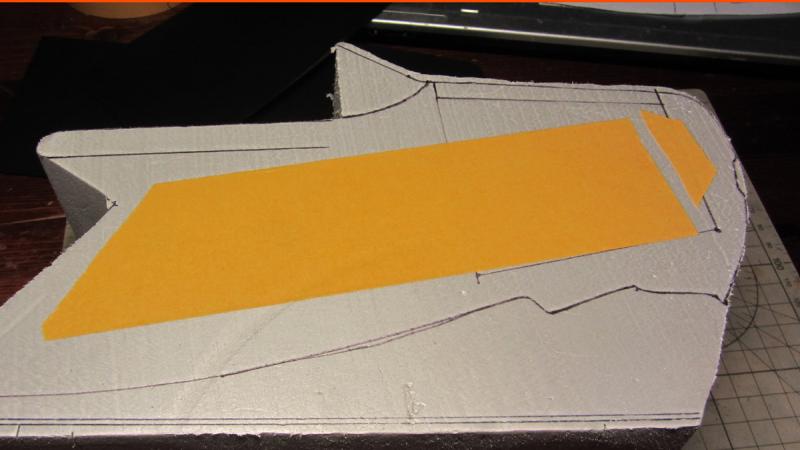

Najpierw przyklejenie szblonów z kartonu na taśmę 2-stronną

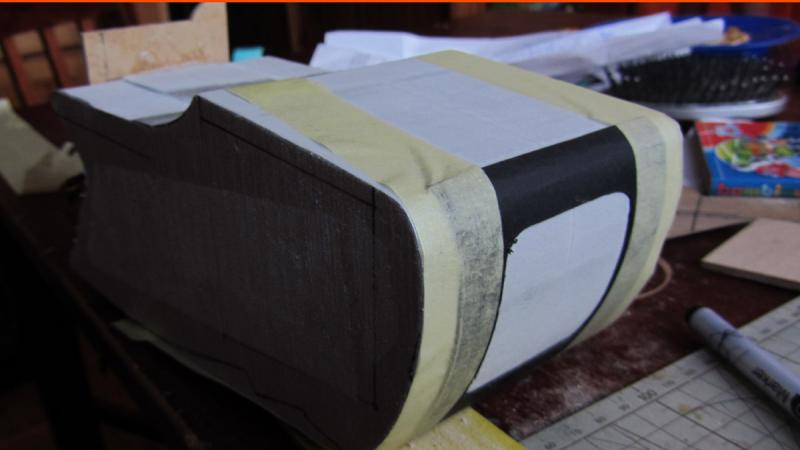

Spód po cięciu...

... i góra

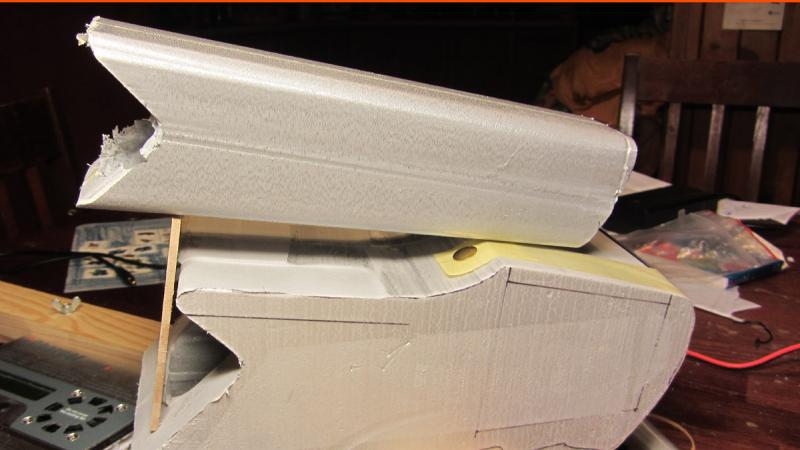

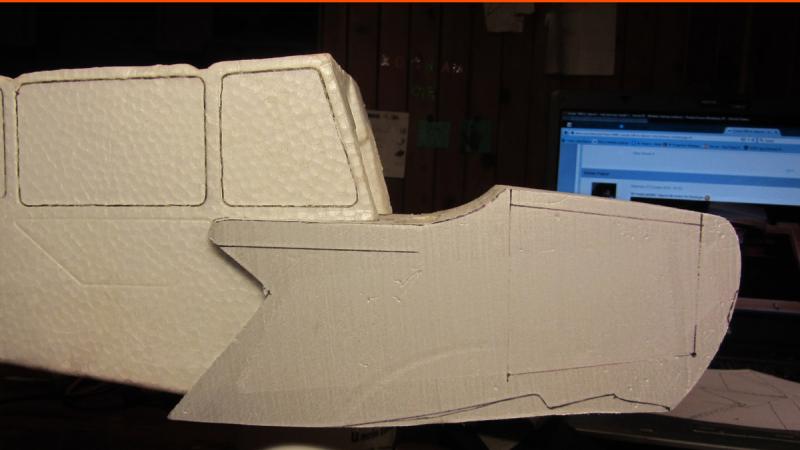

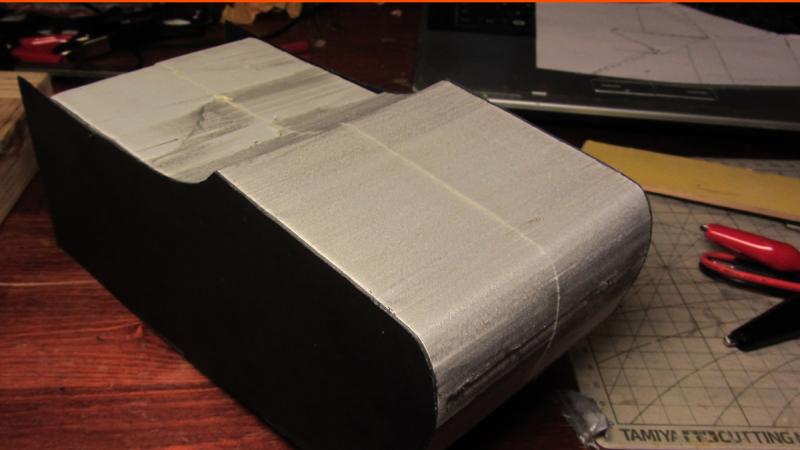

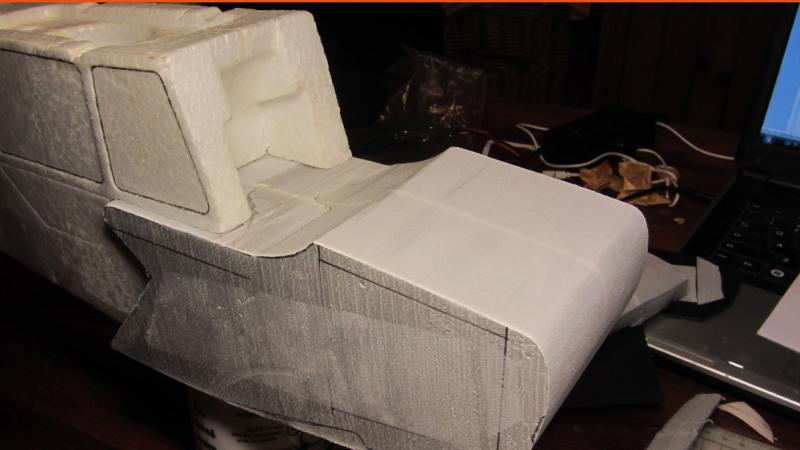

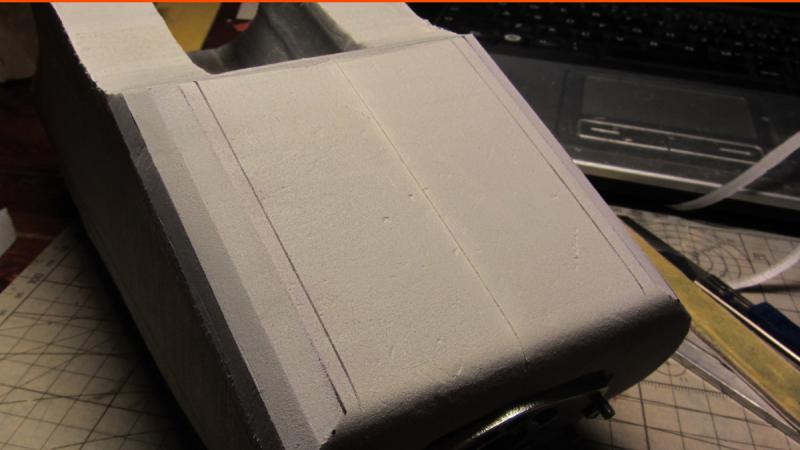

Przymiarki

Jak widać, zrezygnowałem z podcinania dołu na wzór Pipera, żeby nie osłabiać konstrukcji. Jeśli na koniec przód okaże się wiotki, do ten dół jednak wyprofilują a la Piper, a całość zalaminuję.

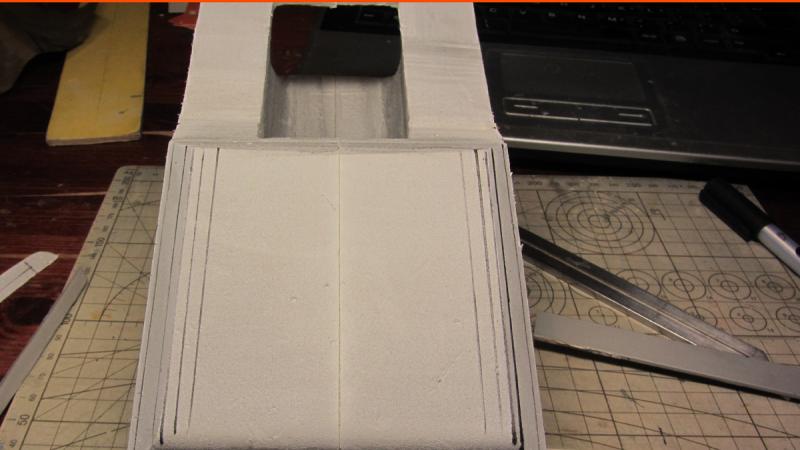

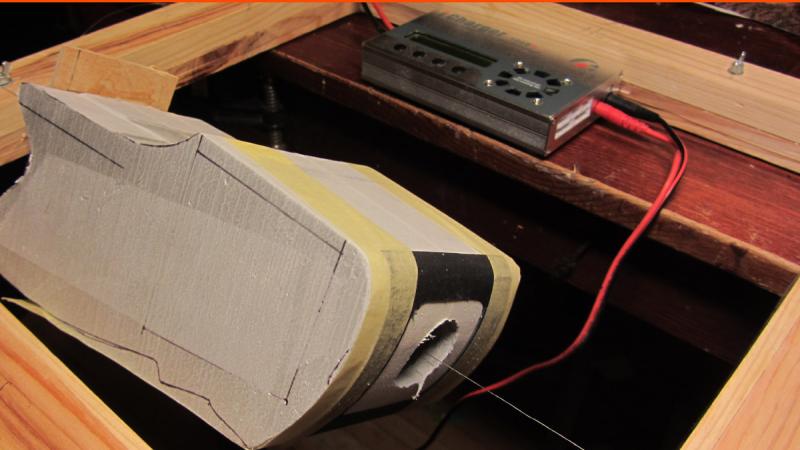

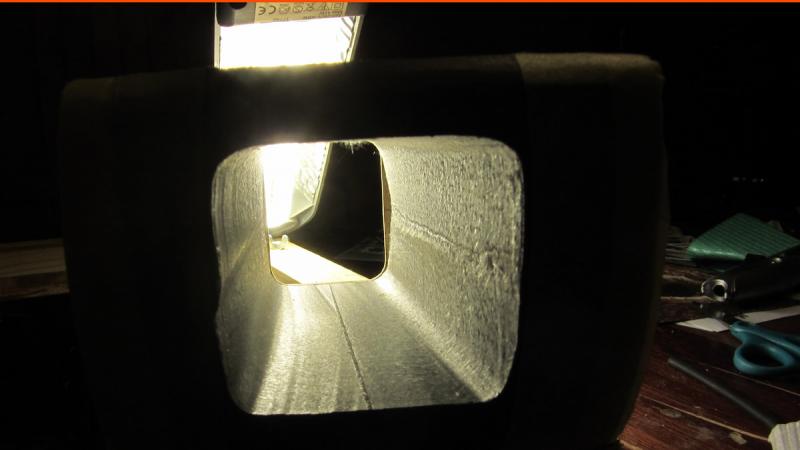

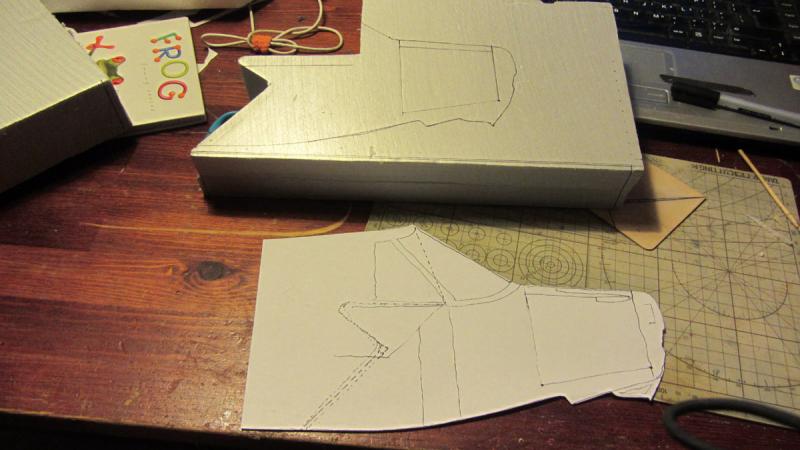

Kształty zewnętrzne mamy, czas na drążenie środka. Znów w ruch poszedł drut,  ale najpierw szablony

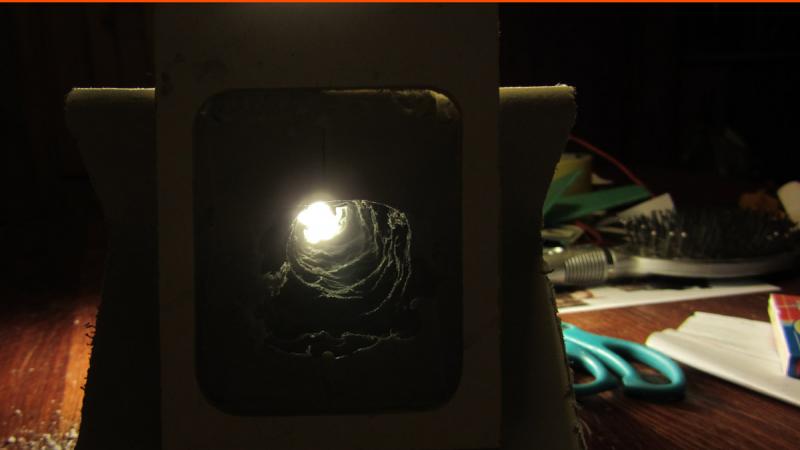

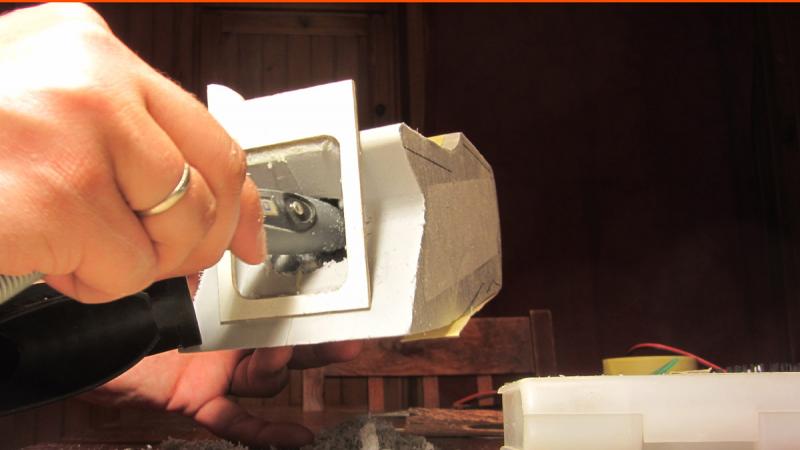

Cięcie poprzedzone odwiertem Dremelkiem. Mogłem tego uniknąć, gdybym przed sklejeniem połówek zrobił rowek dla przewleczenia drutu. Giętki wałek ze smukłą rączką bardzo się w takich sytuacjach przydaje.

Jutro mocowanie silnika i podwozia.

[idfx]

Dlatego od jakiegoś czasu na każde latanie nawet motoszybowcem zabieram gaśnicę samochodową bo pola powoli zaczynają żółcią zachodzić i lada dzień plony Lotnisko też było spalone słońcem po ostatnich upałach ..

[wacek.matuszak]

A z czego jest ten szablon z przodu, Z papieru, jeśli tak to zazdroszczę pewnej ręki. Cięcie idealne !!! Wow jestem pod wrażeniem.

[Bartek Piękoś]

Gaśnicę mam zawsze. Spadł 100m od nas i od razu zaczął dymić. Pognałem przez trawy jak wicher.



Włodku, Fajnie, że Ci się podoba. Ten szablon z przodu to karton, taki jak przy wycinaniu boków. W jednym miejscu miał minimalne zacięcie od źle poprowadzonego skalpela i w tym miejscu drut "ugrzązł" i wypalił ciut za dużo. Następnym razem jak będę miał wybór, to zrobię szablony ze sklejki lub mdf, jak ten z tyłu. Drut lepiej się ślizga.

Ogólnie wyszło nieźle, zwłaszcza zaokrąglenia rogów.

[Bartek Piękoś]

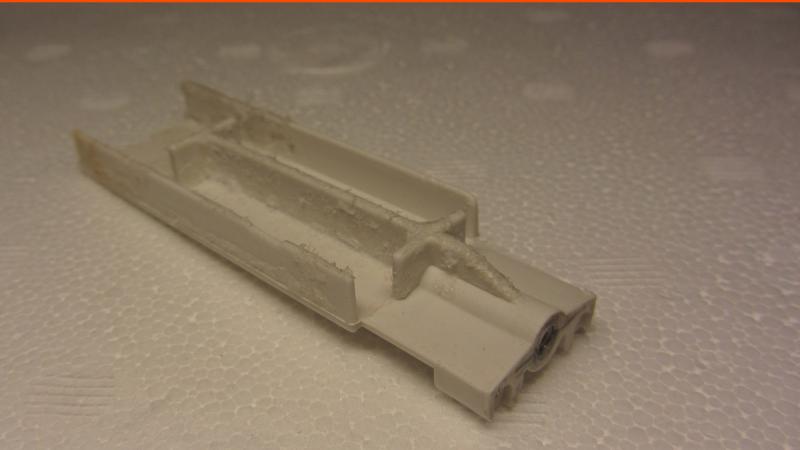

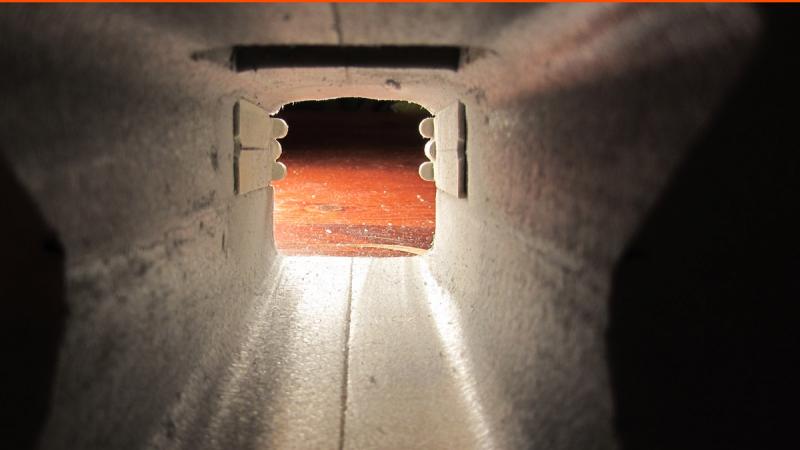

Oryginalne mocowanie silnika od FC (jedno z dwóch)

Rozkład "listków" mocujących zaznaczony przez wygniecenie w piance

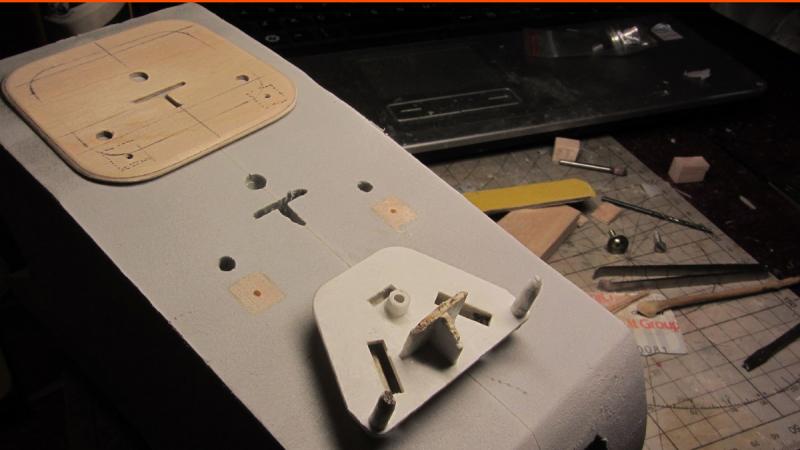

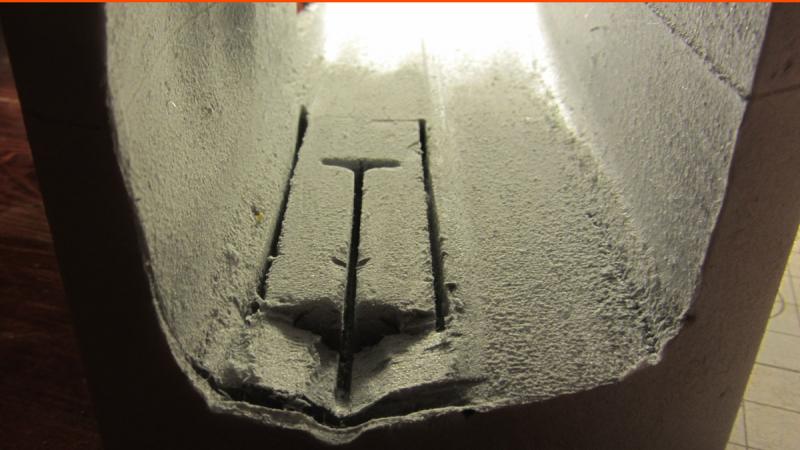

Pogłębione piłką i Dremelkiem

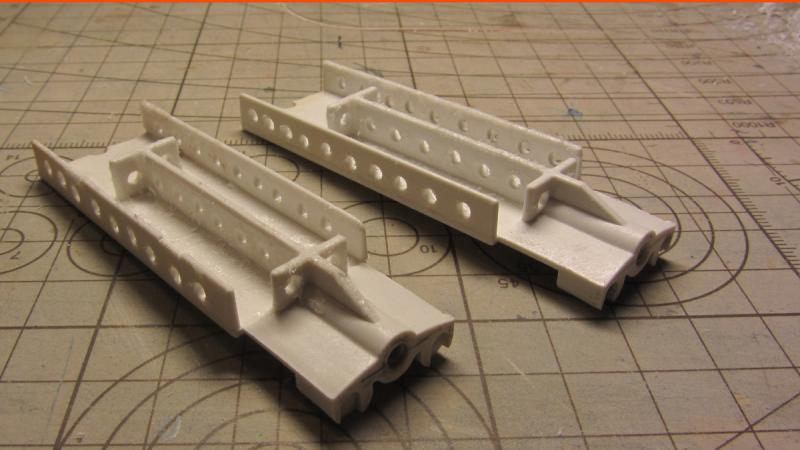

Wstępnie dopasowane

Oczyszczone z resztek Elaporu i kleju CA, nawiercone, żeby klej je zalał i lepiej "zakotwiczył".

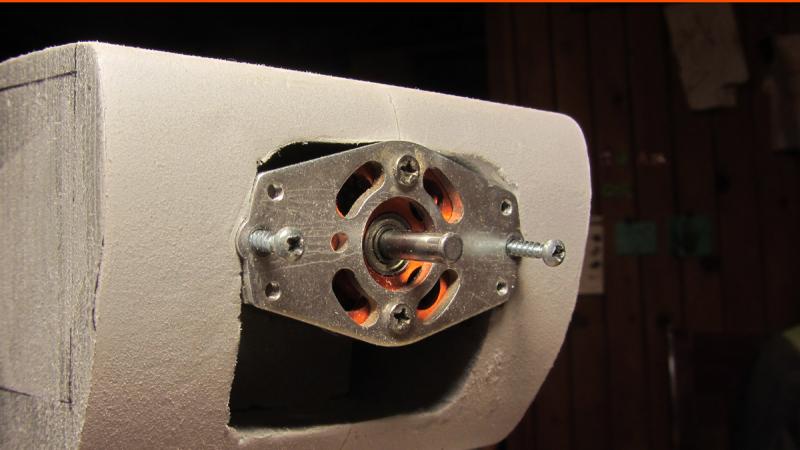

Wklejone na żywicę Great Planes. Silnik zamontowany, w kadłubie dodatkowe zagłębienie nad silnikiem (tu zdjęcie do góry nogami), żeby zapewnić lepszy opływ powietrza.



Podwozie

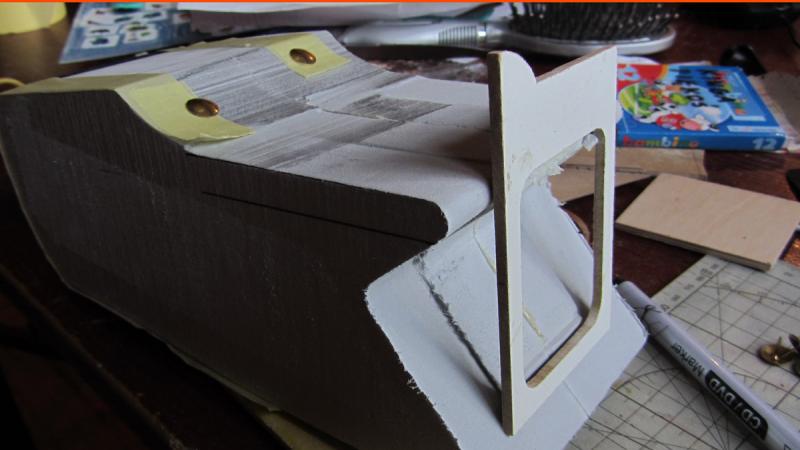

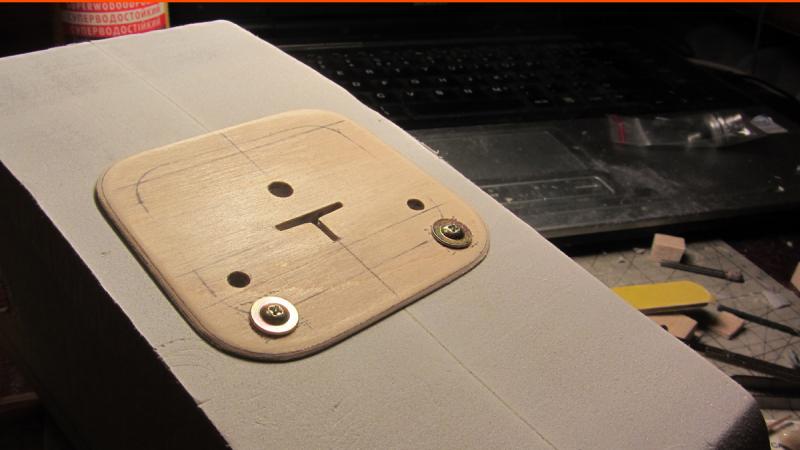

Wklejone w kadłub (Soudal 66A i żywica) klocki z balsy 10mm. Znalazłem fajne wkręty z szerokim kołnierzem. Moim zdaniem, idealnie się nadają.

Najpierw przyklejona sklejka 1,5mm (szybka żywica GP)

Wspomniane wkręty.

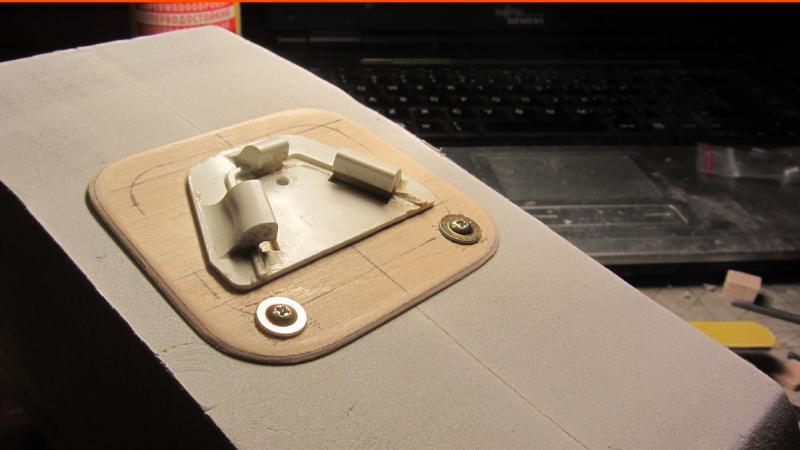

Potem, na tą samą żywicę, wklejone oryginalne mocowanie (również po oczyszczeniu z resztek pianki i CA)

[wacek.matuszak]

Mnie się podoba ? !!! . Przecież to niemal mistrzostwo świata , no chyba że masz do dyspozycji małą fabryczkę modelarską.Cięcie styro tym zestawem (mam podobny) nie jest takie proste jak to wygląda na zdjęciach (piszę to dla innych czytelników tego wątku-nie dla ciebie ) Zresztą co ja ględzę .Twoje posty śledzę od dłuższego czasu i w kilku ,ba, kilkunastu problemikach ,Twoje sugestie okazały się być bardzo przydatne.( nie umniejszając oczywiście innych "TUZÓW" tego forum jak nie przymierzając Motylasty ,Artu i wielu wielu innych .Pozdrawiam i z zainteresowaniem czekam na następne, A że sam posiadam FC o czym wiesz to może (oby nie ) taka relacja kiedyś się przyda.

Włodek

[Bartek Piękoś]

Dzięki, Włodku.



Ta relacja jest po to, żeby pokazać, że nie trzeba kupować od razu nowego kadłuba firmy Multiplex za ponad stówę.



To naprawdę można zrobić nożem i papierem ściernym. Techniki gorącego drutu użyłem tylko przy wycinaniu obrysu bocznego i drążeniu wnętrza. Stosowałem ją do tej pory dopiero kilka razy i naprawdę, szybko można załapać, jak to robić, żeby dobrze szło.

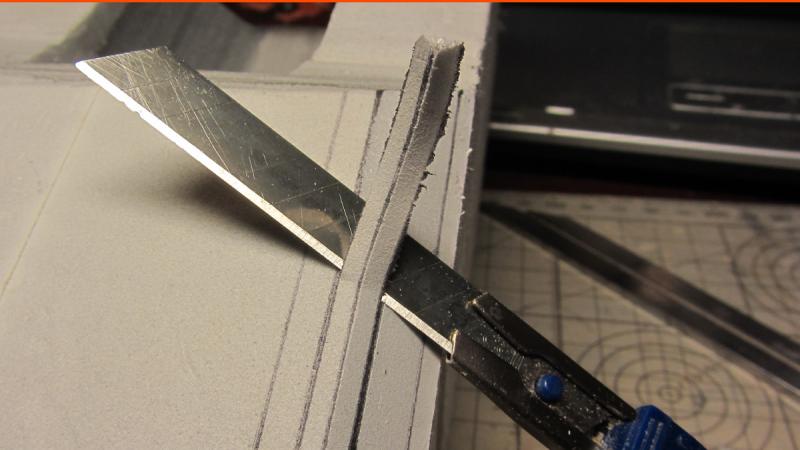

Reszta to, jak wyżej: nóż do tapet, skalpele, papier ścierny.

[endriuRC]

Pełen podziw,  wychodzi  bardzo dobrze.Czekam na końcową wersję.

[rajaner]

Panowie co du dużo mówić,każda relacja z budowy Bartka jest bardzo dokładna,pokazuje najdrobniejsze szczegóły z budowy modelu.

Zawsze można coś podpatrzeć i dużo się nauczyć.

[wacek.matuszak]

Dobra, dobra dosyć tych pochwał dla Bartka bo nam pęknie z dumy i gó....o zabaczymy z dalszych prac nad odbudową FC. A co będę czytał wieczorami ? Reklamy na WP.?Raczej dziękuję. Wolę spojrzeć na (WYPOCINY ) Bartka i innych Mistrzów modelarstwa na tym forum.

[Bartek Piękoś]

Fajnie, że Wam się podoba



W następnej aktualizacji, mocowanie regulatora i pakietu.

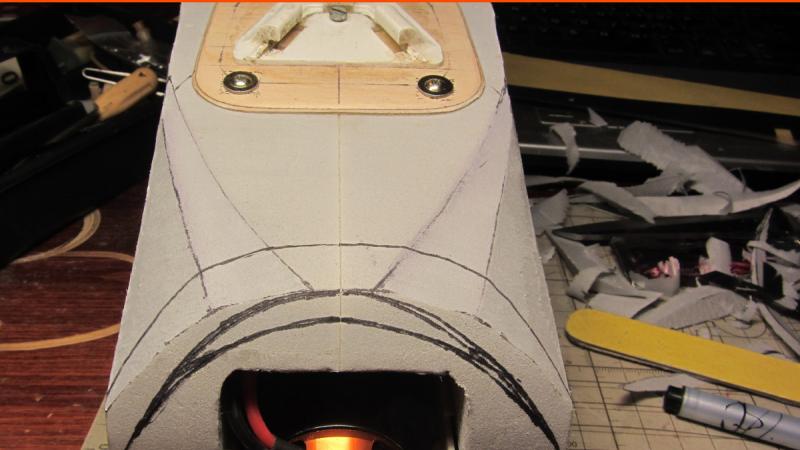

Teraz obróbka styrodurowego nosa.

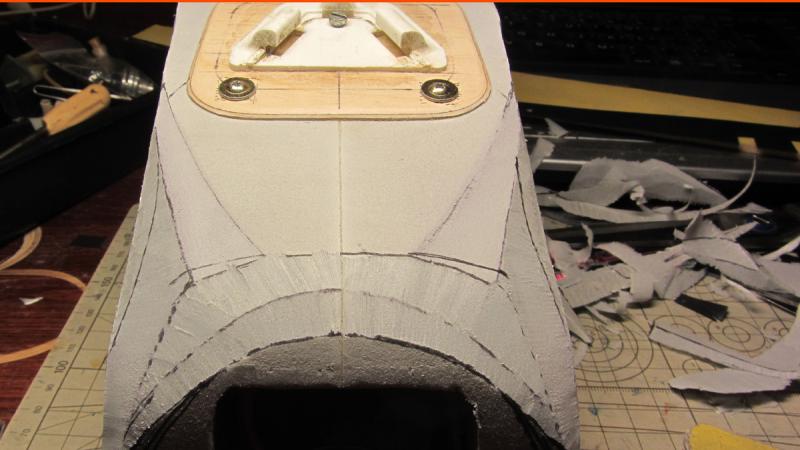

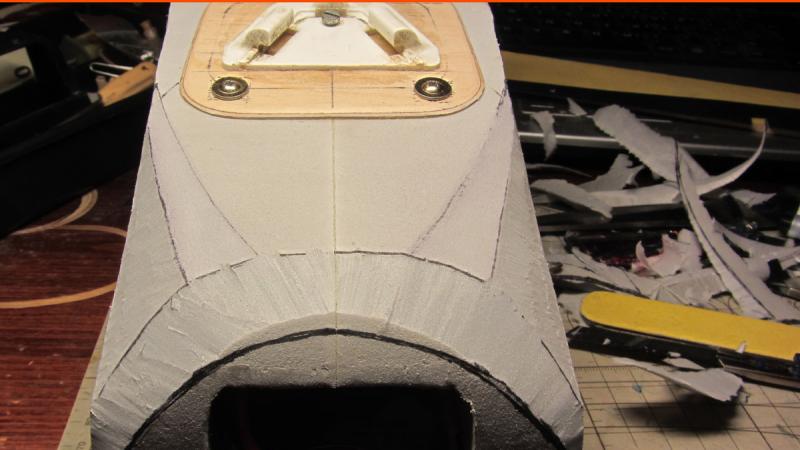

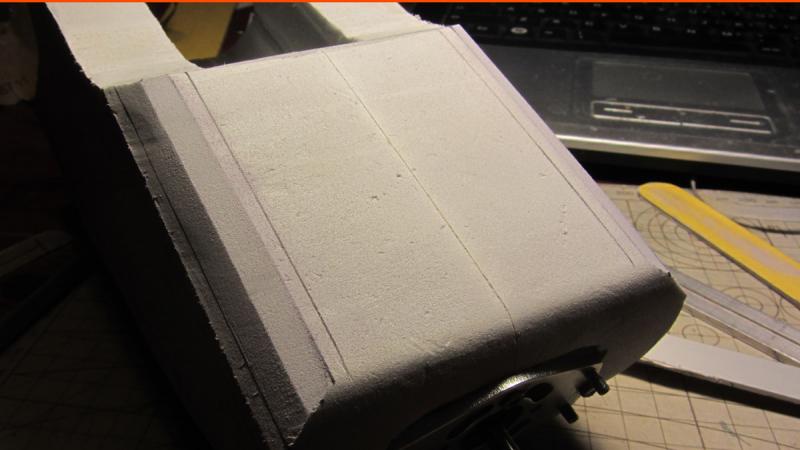

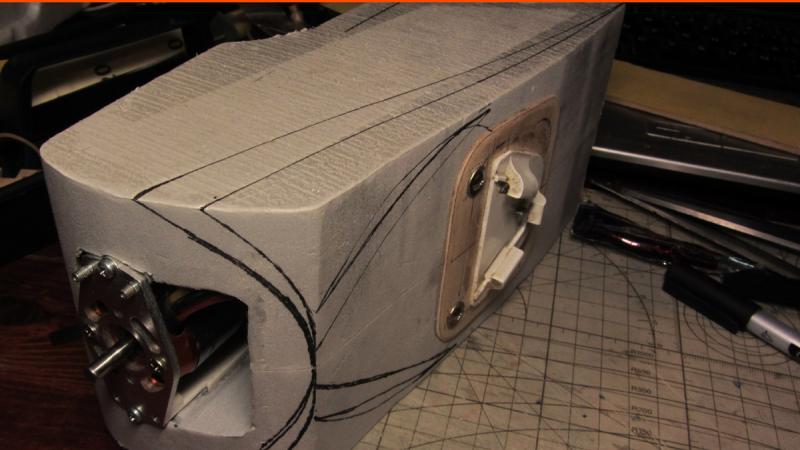

Przy obróbce większych brył staram się sobie pomagać rysując przebieg lini krzywizn na poszczególnych etapach. Pomaga mi to zachować symetrię kształtów.

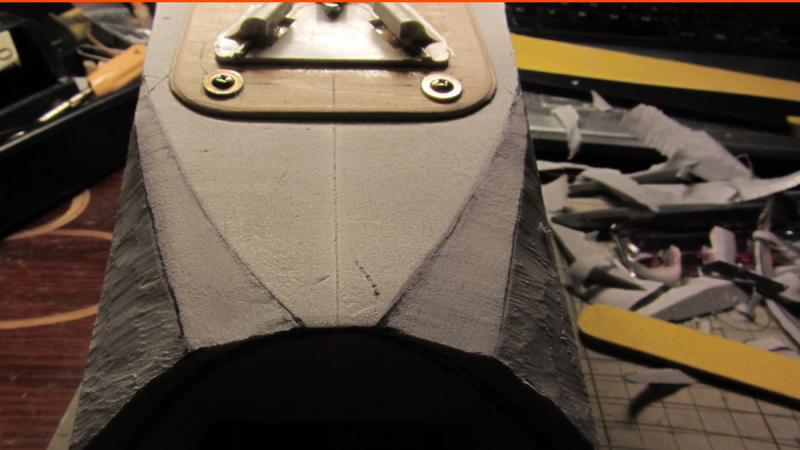

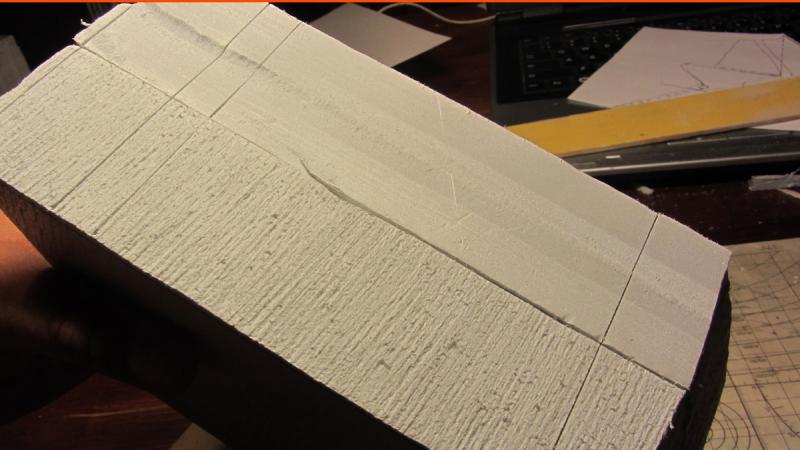

Szlifowanie sturoduru jest dość łatwe i szybko idzie. Wyjątek stanowi wierzchnia, połyskująca warstwa płyty, która pod papierem łatwo zrywa się pasmami razem z grubymi włóknami styroduru. Im papier drobniejszy, tym efekt się nasila. Ja tym razem zacząłem od bardzo (jak na styrodur) grubego papieru o gradacji 100. Jak delikatnie zedrzemy w sposób kontrolowany wierzchnią warstwę, potem można już docisnąć silniej, potem zmienić papier na 180. Wygładzam papierem 240. Jak ma być oklejanie to jest to zbędne. Ja tak robię zawsze, bo ładnie wygląda

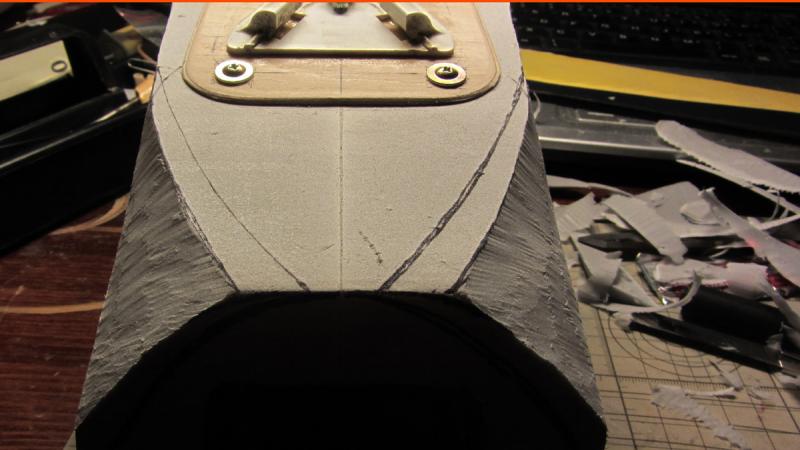

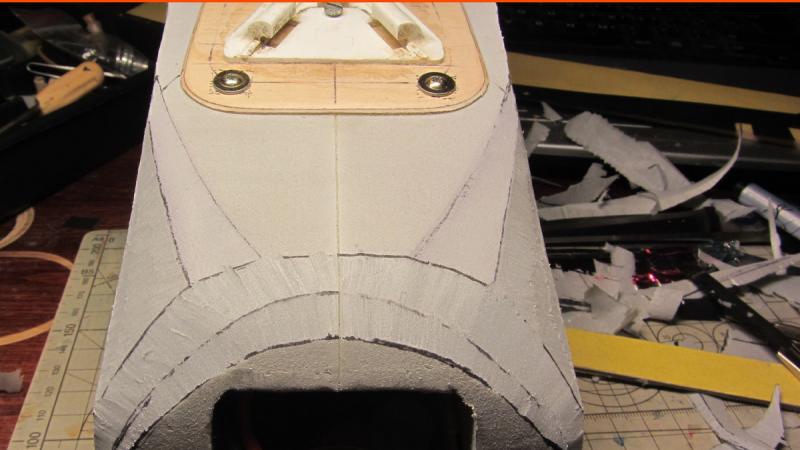

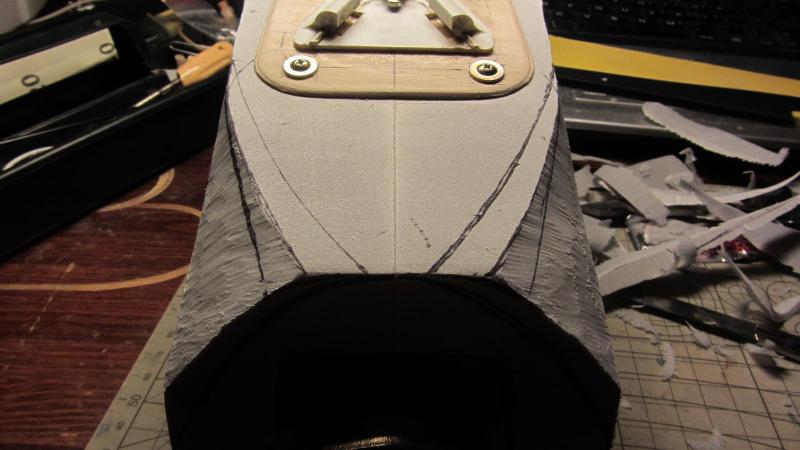

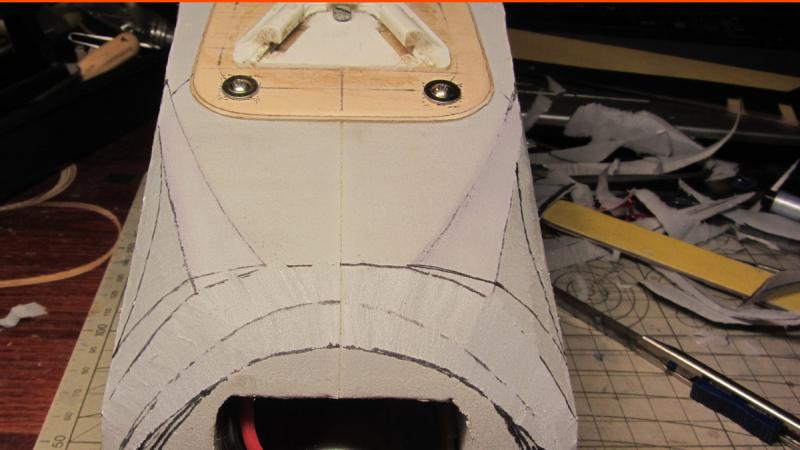

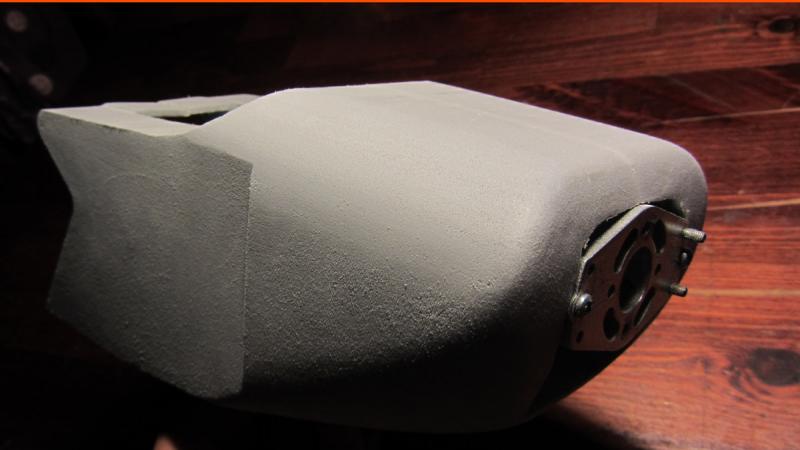

Na poniższym zdjęciu łuki zostały dodatkowo złagodzone. Pełnych kształtów Pipera nie będzie (osłabiłoby to przód), ale starałem się zbliżyć i na pewno jest bardziej podobny niż był.

[Kicior]

Super robota!
Naprawdę jest na co popatrzeć.

[Bartek Piękoś]

Dzięki, Andrzej.



Zakończone prace nad mocowaniem regulatora i pakietu:

Namęczyłem się, żeby to upchać. Wbrew pozorom, miejsca nie jest tu dużo, bo nos jest krótszy od poprzedniego o ok. 3 cm. Mam nadzieję, że nie będę musiał tego wyciągać, bo chyba bez wyjęcia silnika nie dam rady odpiąć od niego regulatora

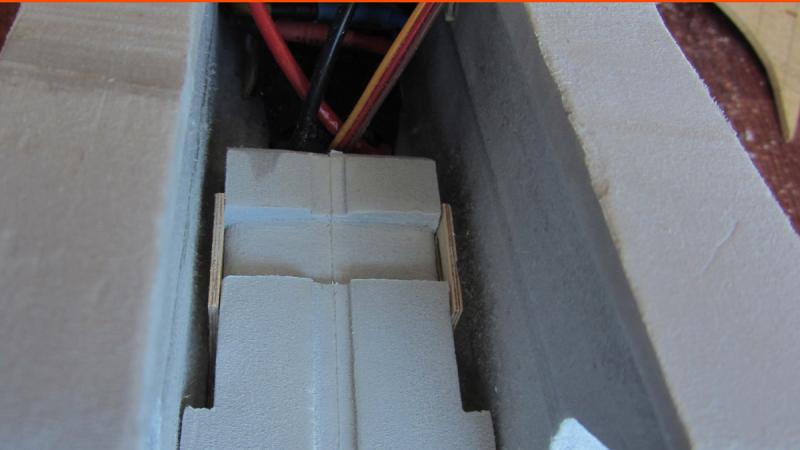

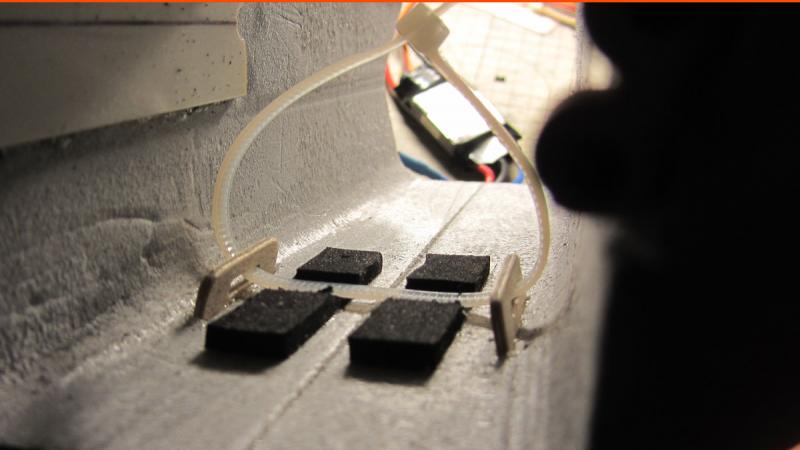

Uszy do paska mocującego pakiet. Jeszcze nie oszlifowane. Wklejane w podłogę kadłuba.

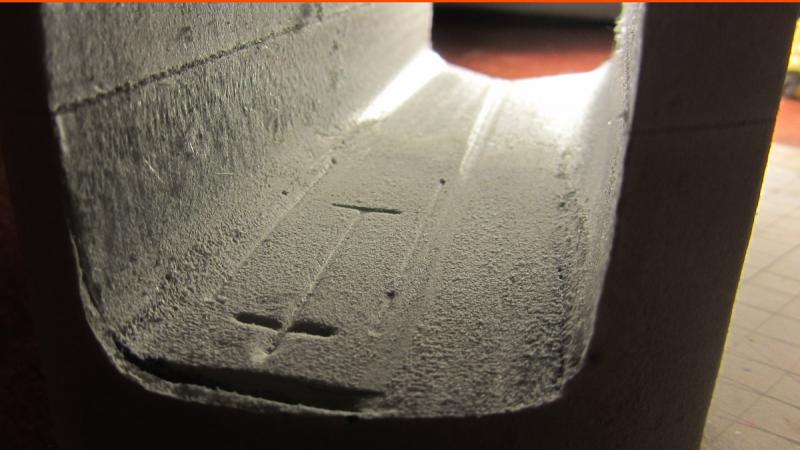

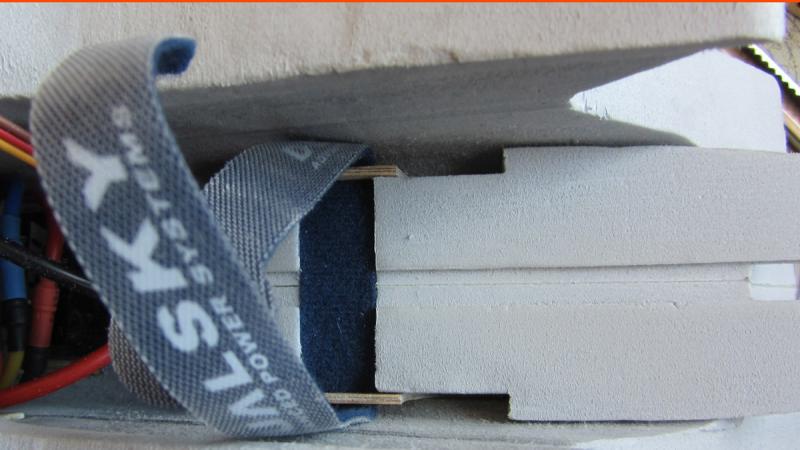

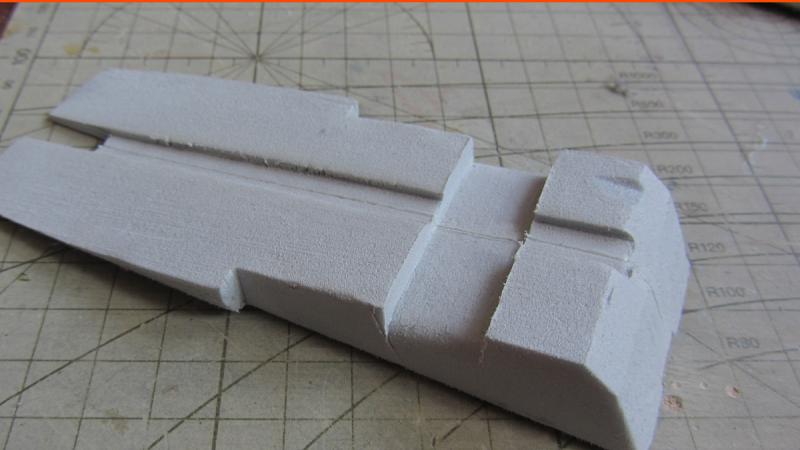

"Skocznia" dla pakietu ma "wynieść pakiet" ponad regulator, zarówno w celu zmieszczenia obu w środku (pakiet przesuwa się ku przodowi nad regiel) jak i w razie kreta. Mam w ten sposób nadzieję zredukować potencjalne straty.

Przy zapinaniu pakietu, pasek dociska "skocznię"a jednocześnie zapobiega jej wysuwaniu się spod pakietu, bo nie jest ona przyklejona do kadłuba.

Pakiet "celuje" więc w silnik, a ten z kolei zostanie zasłonięty grubym kawałkiem specjalnej pianki (nie blokując przepływu powietrza. Zwiększa to więc z kolei szanse pakietu na przetrwanie.

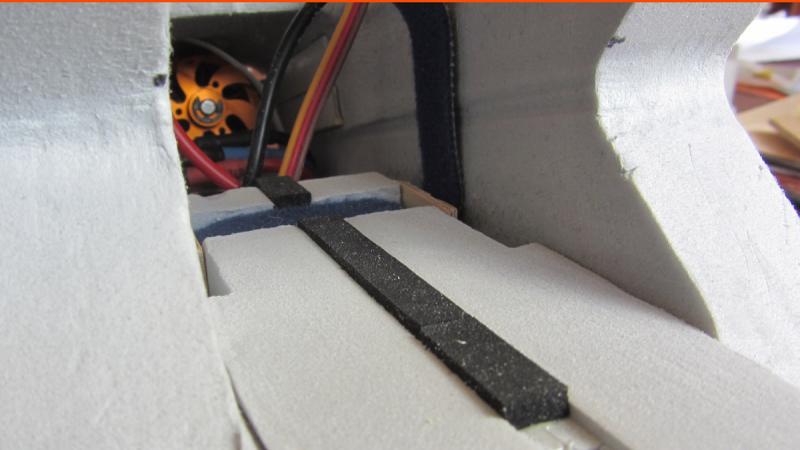

Pianka przeciwpoślizgowa na "skoczni" jest samoprzylepna, ale styroduru się nie trzymała i, podobnie jak ta pod reglem, jest przyklejona żywicą.

[mar.nod]

Tak to się robi... .

Nie ma jak pismo obrazkowe

[Bartek Piękoś]

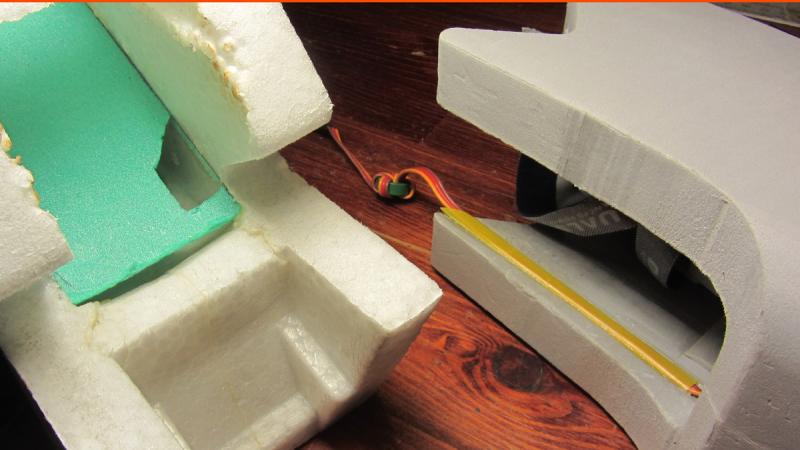

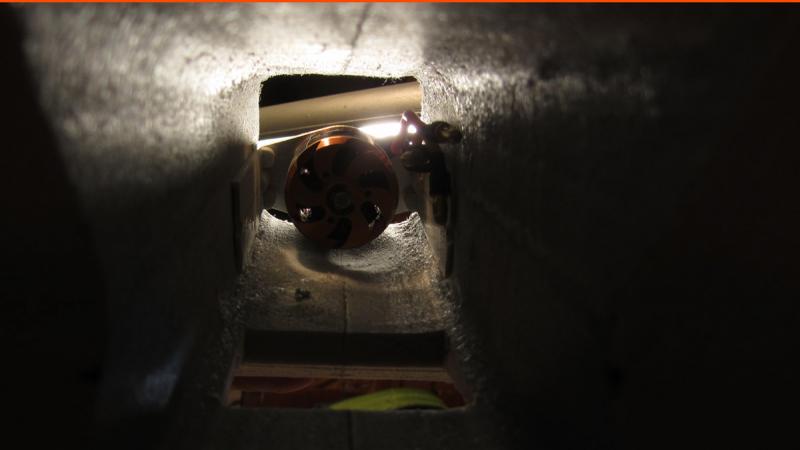

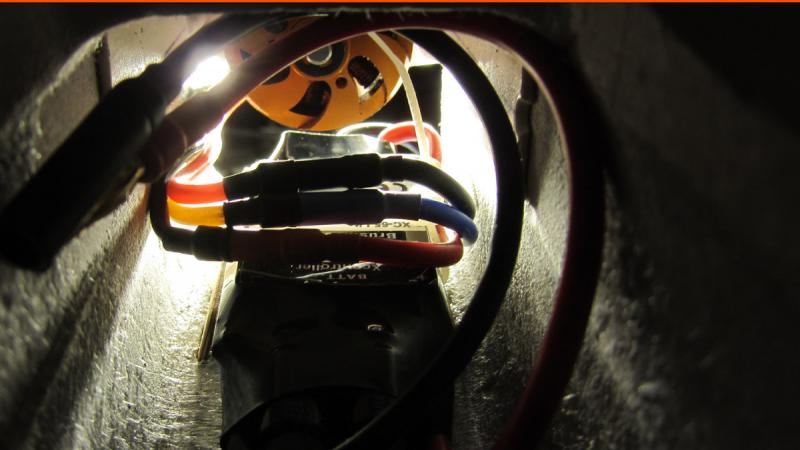

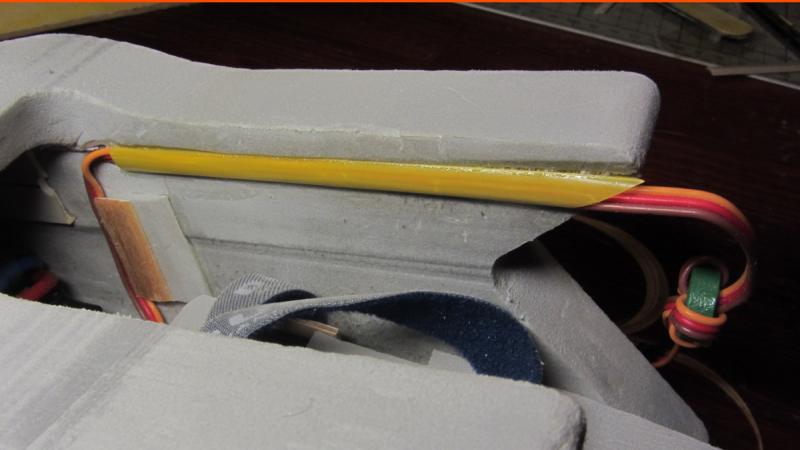

Poprowadziłem kable zasilające i sygnałowe do odbiornika.

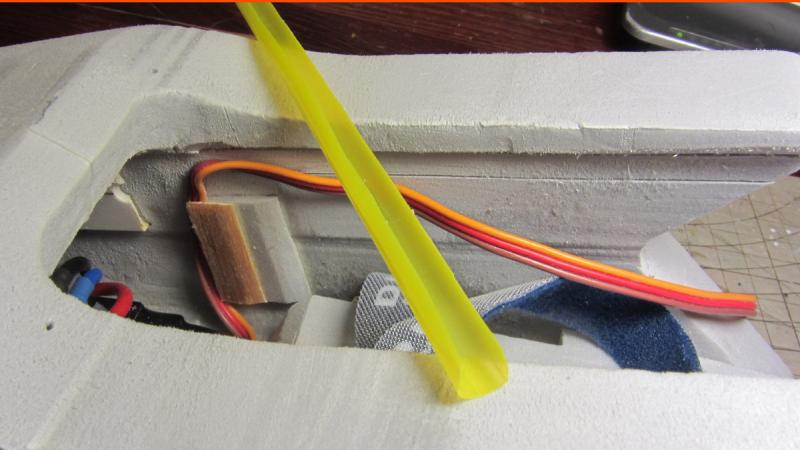

Wykorzystałem rurkę do napojów.
