WICHEREK 25RC - Pierwszy Model w życiu


Tomek RC

Rekomendowane odpowiedzi

Witam serdecznie.
Od pewnego czasu przymierzałem się do budowy swojego pierwszego modelu latającego. Wybór padł na WICHERKA 25RC.
Postanowiłem spróbować sił w modelarstwie i powrzucać parę fotek z moich zmagań. Myślę, że mogę liczyć na ciekawe porady od kolegów z większym doświadczeniem.



Na początek zakupiłem zestaw z CNC, ze sklejki balsowo lipowej:

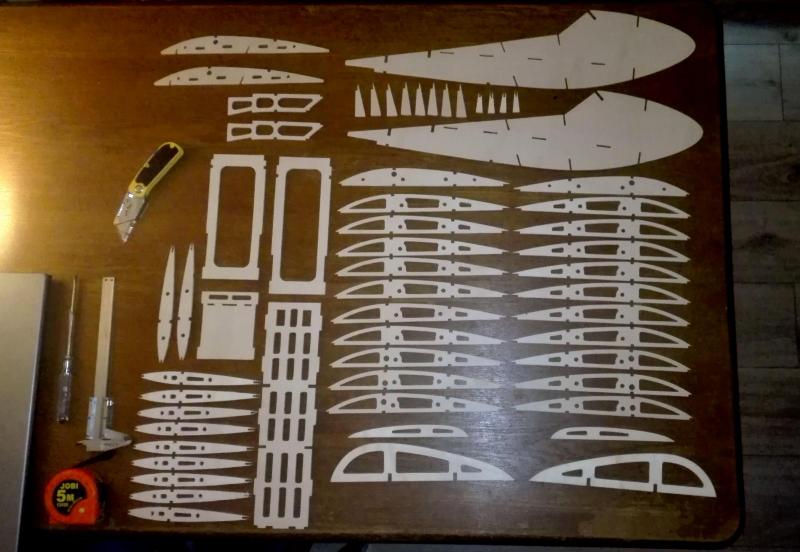

Po 3 długich wieczorach powycinałem i wyszlifowałem wszystkie elementy:

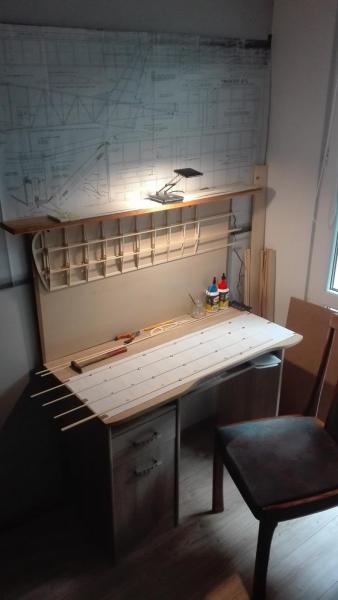

Ze starego biurka, paru płyt i wkrętów, po małych negocjacjach z żoną, zmajstrowałem stanowisko pracy w salonie :D :D :D

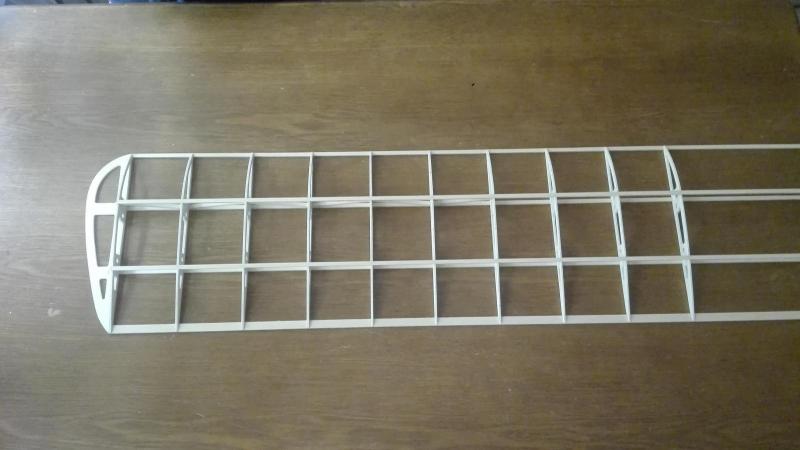

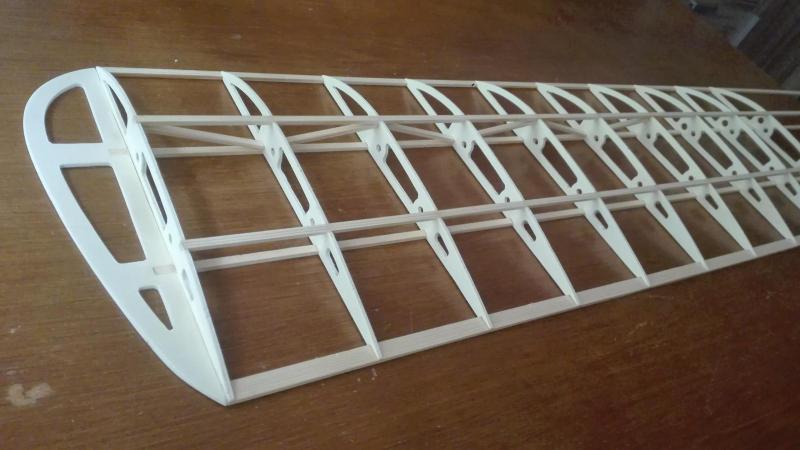

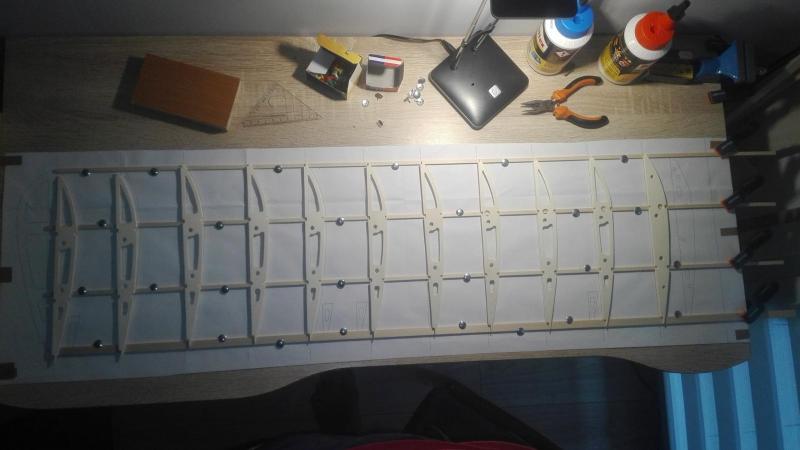

Na początek zabrałem się za skrzydła. Z racji tego, że mogę pozwolić sobie na hobby gdy dzieciaki pójdą spać, zdjęcia niestety są w scenerii wieczornej:

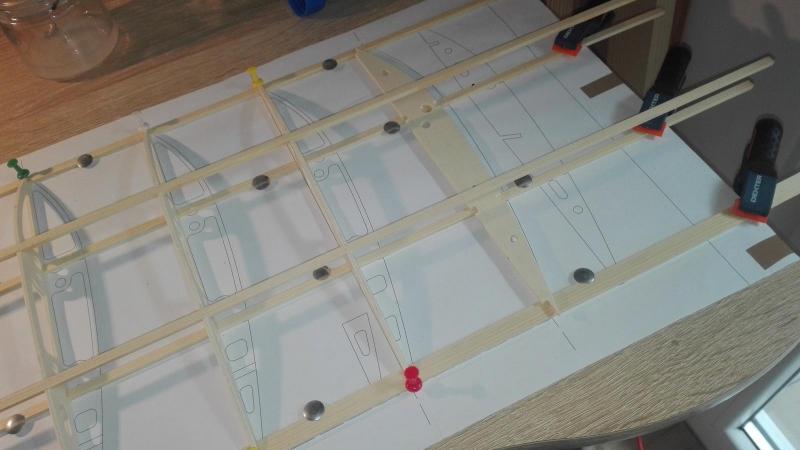

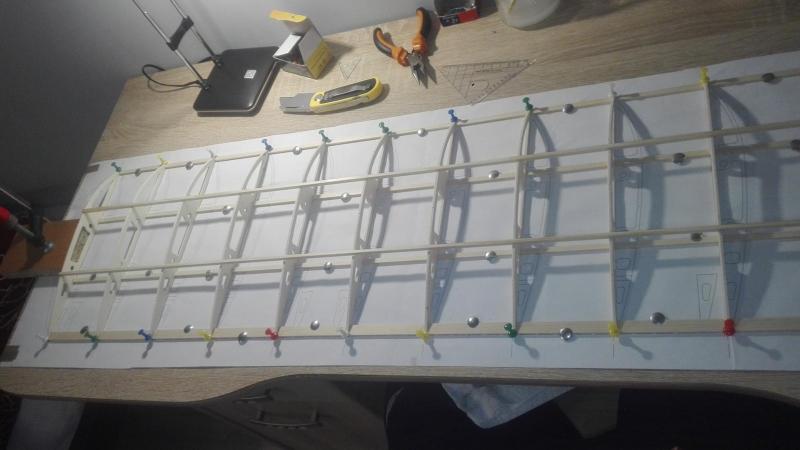

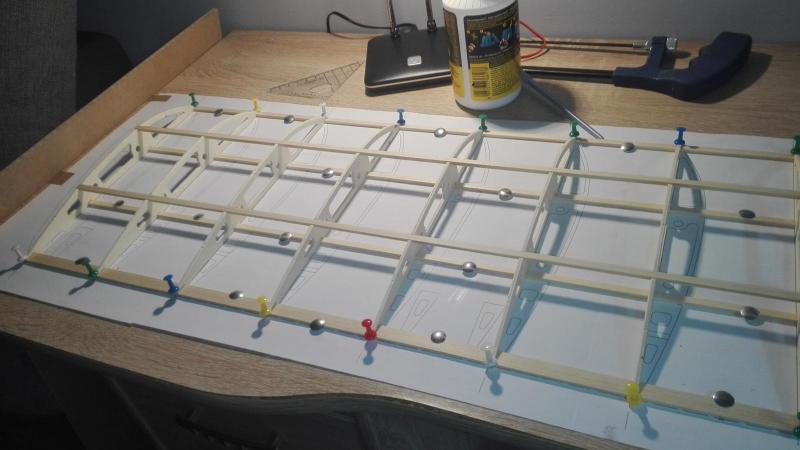

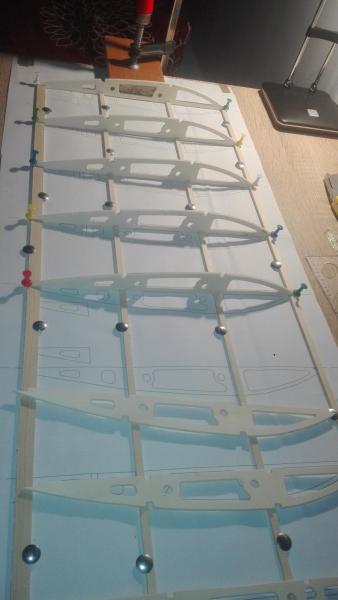

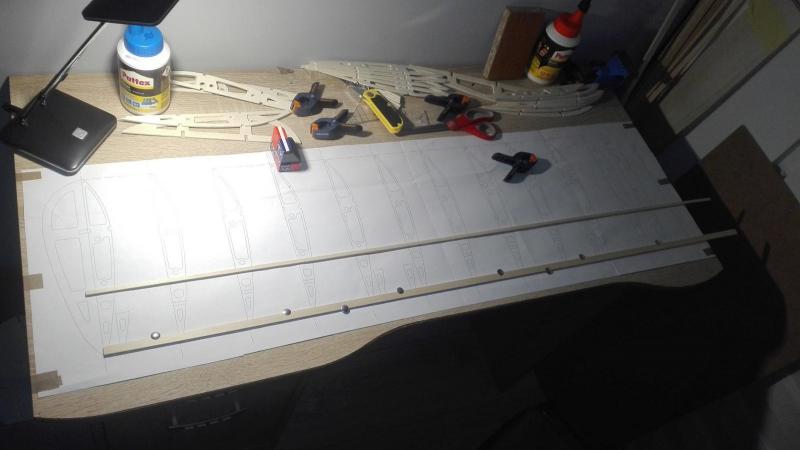

Patent podpatrzony na stronie. Rysunek techniczny przykleiłem do biurka. Listewki sosnowe 3x5 i 3x10 za pomocą pinesek przybiłem do blatu. Następnie mogłem spokojnie zacząć sobie kleić wręgi. Klej jakiego używam to PATEX D3

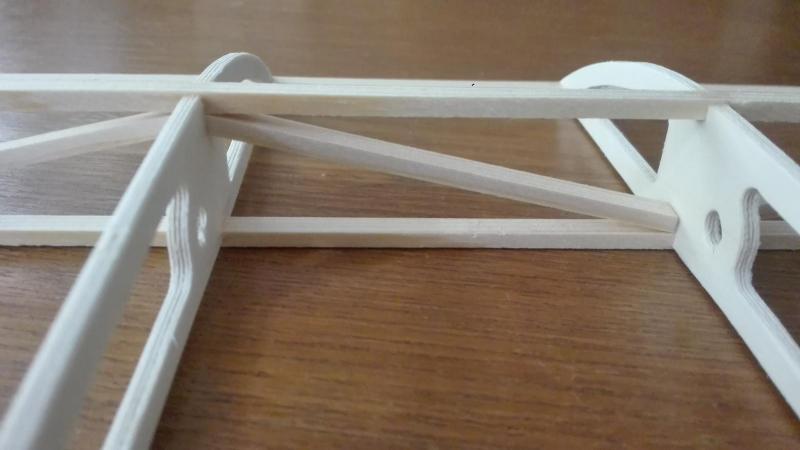

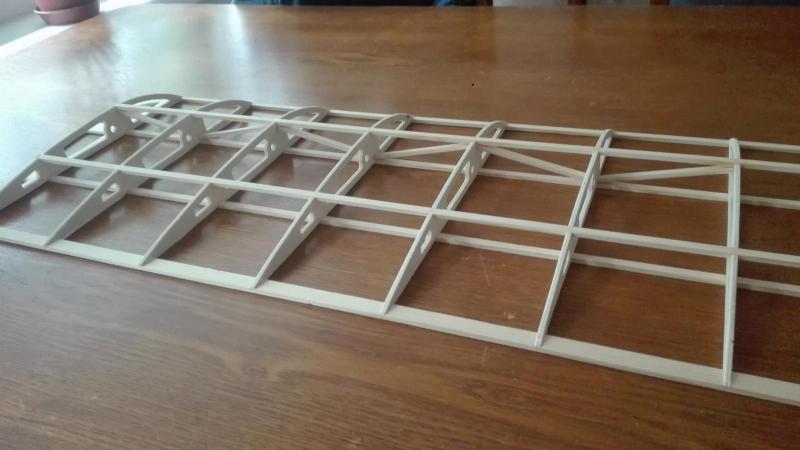

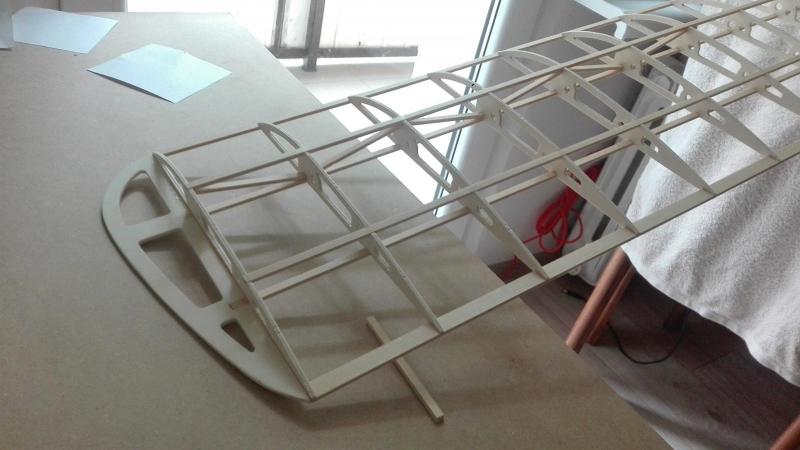

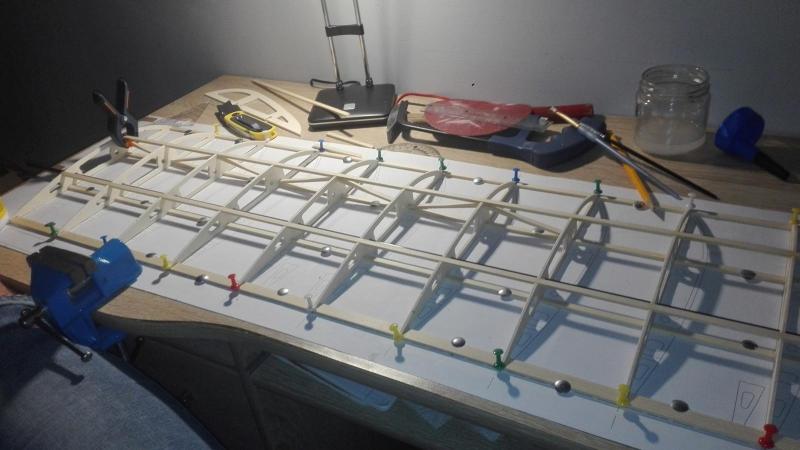

Również podpatrzonym pomysłem było wzmocnienie wręgów zastrzałami:






















I tu mam jedno pytanko do osób które już kleiły WICHERKI.

Czy ostatni wręg w skrzydłach tj.ten przy kadłubie musi być prostopadle do listewek sosnowych, jak te pozostałe, czy powinien być wklejony pod kątem? Skrzydła z tego co widziałem mają lekki kąt ku górze. Poniżej fotka tego wręgu. Jeszcze ich nie wklejałem, zostawiłem na koniec :D






  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli budujesz Wicherka z lotkami (polecam) wznios skrzydeł będzie w okolicach 1,5 - 2,0 stopnie i tak trzeba wkleić żeberka przykadłubowe.

Jeśli nie będzie lotek (nie polecam) wznios skrzydeł wynosi 7,0 - 8,0 stopni.

Szkoda że nie przewidziałeś kesonu w skrzydłach, bardzo usztywnia konstrukcję.

Kesony na tym etapie można dorobić.

Koniecznie zrób lotki. To jest duży model i naprawdę warto by je miał. Klap nie rób.

Pewnie niektórzy napiszą że ten profil nie nadaje się do lotek, ale tą teorię można włożyć między bajki.

Wicherki z tym profilem i lotkami a nawet z klapami latają bardzo dobrze.

Przesyłam Ci kilkanaście zdjęć Wicherka budowanego z  tego samego zestawu przez mojego kolegę.

To też był pierwszy model zbudowany przez niego. Lata pięknie, napęd elektryczny.



Trzeba Cię pochwalić za staranność, dokładność i czystość w budowie. Jakoś tak teraz jest że większość modelarzy bazuje na gotowcach.

Dla mnie prawdziwe modelarstwo jest wtedy gdy samemu powycina się wszystkie elementy i sklei w całość. U mnie większość modeli

powstaje w ten sposób. A jeszcze lepiej jak się samemu zaprojektuje  i zbuduje model.



1 Wicherek zd.zip

2 Wicherek zd.zip

3 Wicherek zd.zip

4 Wicherek zd.zip

5 Wicherek zd.zip

Odnośnik do komentarza
Udostępnij na innych stronach

Witam serdecznie.

Od pewnego czasu przymierzałem się do budowy swojego pierwszego modelu latającego. Wybór padł na WICHERKA 25RC.

Postanowiłem spróbować sił w modelarstwie i powrzucać parę fotek z moich zmagań. Myślę, że mogę liczyć na ciekawe porady od kolegów z większym doświadczeniem.



Na początek zakupiłem zestaw z CNC, ze sklejki balsowo lipowej:












Po 3 długich wieczorach powycinałem i wyszlifowałem wszystkie elementy:






Ze starego biurka, paru płyt i wkrętów, po małych negocjacjach z żoną, zmajstrowałem stanowisko pracy w salonie :D :D :D






Na początek zabrałem się za skrzydła. Z racji tego, że mogę pozwolić sobie na hobby gdy dzieciaki pójdą spać, zdjęcia niestety są w scenerii wieczornej:



Patent podpatrzony na stronie. Rysunek techniczny przykleiłem do biurka. Listewki sosnowe 3x5 i 3x10 za pomocą pinesek przybiłem do blatu. Następnie mogłem spokojnie zacząć sobie kleić wręgi. Klej jakiego używam to PATEX D3
















Również podpatrzonym pomysłem było wzmocnienie wręgów zastrzałami:























I tu mam jedno pytanko do osób które już kleiły WICHERKI.

Czy ostatni wręg w skrzydłach tj.ten przy kadłubie musi być prostopadle do listewek sosnowych, jak te pozostałe, czy powinien być wklejony pod kątem? Skrzydła z tego co widziałem mają lekki kąt ku górze. Poniżej fotka tego wręgu. Jeszcze ich nie wklejałem, zostawiłem na koniec :D








Jeżeli to Twój pierwszy model, to muszę powiedzieć, że będzie coś z Ciebie. Życzę powodzenia, a przede wszystkim wytrwałości. Pozdrawiam. Mirek.

Odnośnik do komentarza
Udostępnij na innych stronach

ładna i czysta robota - model dobrze się zapowiada.

Wicherek jest tak popularny jak kiedyś popularne wśród palaczy  ;)  warto poczytać na forum kilka tematów o Wicherku i zwrócić uwagę na omawiane tam problemy, technikę wykonania i zmiany jakie wprowadzają modelarze do pierwotnych planów.



Model lata bardzo dobrze bez lotek ale duży wznios skrzydła i sterowanie samym sterem kierunku to z perspektywy dzisiejszego sprzętu RC zamierzchła przeszłość.



Zanim zdecydujesz czego oczekujesz od swojego pierwszego modelu, przeglądnij posty o budowanych Wicherkach - są modele z prostym skrzydłem z lotkami i klapami, są z małym wzniosem skrzydła i lotkami, są też budowane tradycyjnie z dużym wzniosem i bez lotek.

Zachowanie stateczności modelu w locie swobodnym wymaga wzniosu skrzydła ale Twój temat to model RC. Sterowanie 4 kanałowe to dziś standard zatem zmniejszenie wzniosu i wprowadzenie lotek krawędziowych lub wycięcie lotek w skrzydle pozwoli docelowo na większą frajdę z latania. Jeżeli chcesz model "retro" to wklej skrajne przykadłubowe żeberka z kątem 4-5 stopni, kup silniczek samozapłonowy i nadajnik PIlot -2 :P

... będzie bardzo klasycznie  :rolleyes:

ms

Odnośnik do komentarza
Udostępnij na innych stronach

Bardzo fajna i czysta  robota  . Te wręgi nazywają się żeberka w gwoli ścisłości  .

Ale wiele pomogą Ci opisy budowy wicherków na forum proszę poczytaj .



https://pfmrc.eu/index.php/topic/34068-wicherek-25-rc/\

https://pfmrc.eu/index.php/topic/35718-zamiast-piperka-zr%C3%B3bmy-wicherka-25-ep/

https://pfmrc.eu/index.php/topic/43119-wicherek-25-robi%C4%99-i-ja/

Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli budujesz Wicherka z lotkami (polecam) wznios skrzydeł będzie w okolicach 1,5 - 2,0 stopnie i tak trzeba wkleić żeberka przykadłubowe.

Jeśli nie będzie lotek (nie polecam) wznios skrzydeł wynosi 7,0 - 8,0 stopni.

Szkoda że nie przewidziałeś kesonu w skrzydłach, bardzo usztywnia konstrukcję.

Kesony na tym etapie można dorobić.

Koniecznie zrób lotki. To jest duży model i naprawdę warto by je miał. Klap nie rób.



Lotki owszem mam w planach zrobić tylko proszę podpowiedzcie mi jak długie mają być te lotki? Myślałem, żeby zrobić na długość pięciu żeberek od zewnętrznej krawędzi skrzydła. Była by to 1/2 dł. skrzydła.

Oraz drugie pytanko odnośnie tego kesonu - czy jak wkleję balsę 1,5 mm od krawędzi natarcia do pierwszego dźwigara  po całej długości to będzie to dobrze?

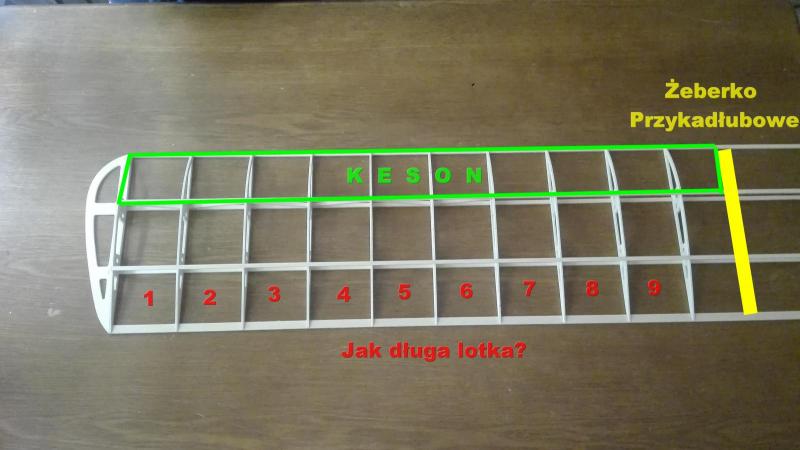

Poniżej ,,mapka" mojego skrzydła - Może ktoś poradzi?




Odnośnik do komentarza
Udostępnij na innych stronach

Wysłałem Ci całą serię zdjęć. Tam można wszystko podejrzeć.

Lotkę zrób do szóstego żeberka. Keson od krawędzi natarcia do pierwszego dźwigara ( balsa 1,5 ). Od kesonu do krawędzi spływu na żeberka przyklej

paski balsy szerokości około 8mm. Konstrukcję skrzydła masz już na pierwszym zdjęciu (DSC 0013), pomiń klapy. Kesony polecam zrobić.

Jeśli będziesz miał trudności z wyginaniem balsy, to psiknij na nią płynem do mycia szyb. Najlepszy płyn jest taki który zawiera "amoniak".

Nie używaj przypadkiem  wody.

Odnośnik do komentarza
Udostępnij na innych stronach

Wymiary lotki to: długosć - 2x szerokość płata, szerokosć - 0,2 szerokości płata.

Kesonu bym nie robił. Pokryte płaty i tak są dostatecznie sztywne a lekka elastyczność powoduje że są bardziej odporne na uszkodzenia.

Odnośnik do komentarza
Udostępnij na innych stronach

Uważam że keson jest wskazany, bo skrzydła są dość wiotkie. Lotki na długości 5 żeber, jak w twoim rysunku. Szkoda tylko że to płaskowypukly profil, a nie jak sam Papa radził NACA. No ale to też lata. Miałem i będę miał jeszcze, wystarczy 4ccm do ogromnej frajdy:)

Odnośnik do komentarza
Udostępnij na innych stronach

Dodatkowa waga kesonu to chyba nietrafiony argument w przypadku modelu o tak małym obciążeniu powierzchni nośnej jak Wicherek ;)



Cały urok tego modelu polega na tym, że oryginał dobrze lata a ilu modelarzy, tyle możliwych wersji budowy i zawsze lata.

Faktycznie skrzydło przez swoistą konstrukcję i niski profil ma małą sztywność poprzeczną. Moim zdaniem zamiast kesonu można wprowadzić drugi zastrzał i poprawić usztywnienie nie rezygnując z "elastyczności" ale w swoim modelu (30 lat temu ;) ) zdecydowałem się na keson.



ms

Odnośnik do komentarza
Udostępnij na innych stronach

Lotki zrobię na pewno. Dziś kleję drugie skrzydło. Jutro pewnie zacznę wycinać lotki. Co do samego kesonu to czy pełni on jeszcze jakąś funkcję po za usztywnieniem skrzydła? I czy jak dam keson z balsy to później, gdy będę obklejał go przykładowo papierem japońskim, to muszę pokryć też nim keson z balsy czy tylko wolne przestrzenie między żeberkami?

Odnośnik do komentarza
Udostępnij na innych stronach

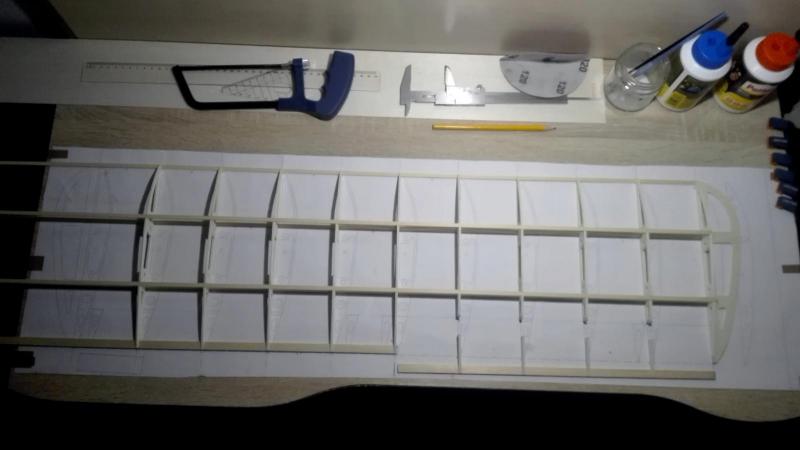

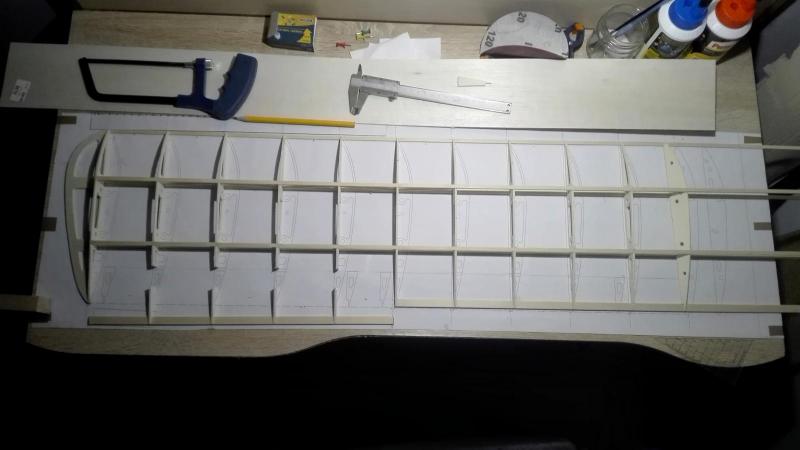

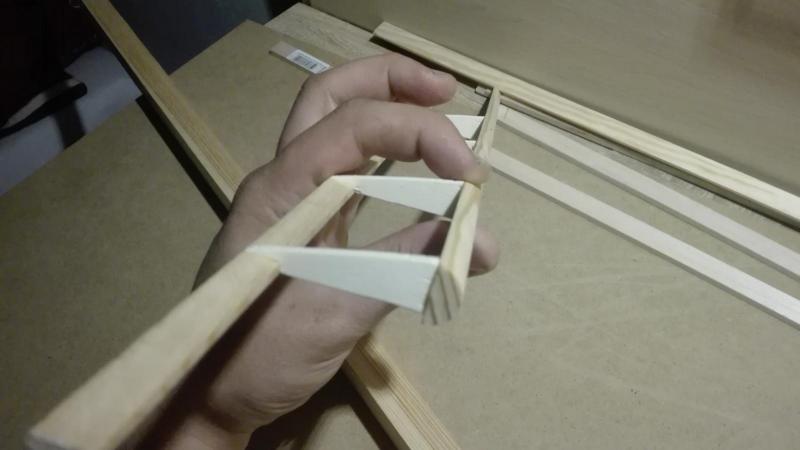

Maaaałymi kroczkami idę do przodu. Drugie skrzydło sklejone, lotki wycięte. Teraz bawię się w klejenie lotek.

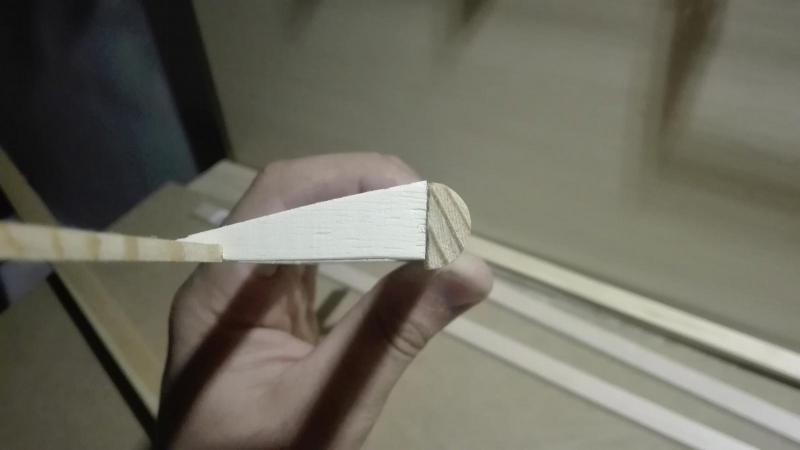

Zastanawiam się tylko, jak wyprofilować lotki od wewnętrznej strony. Dać grubszą listwę balsową i wyprofilować półkole czy odsunąć lotkę od skrzydła tak żeby miała zakres ruchu???
