Nowy projekt, Super Sinbad 3 metrowy

[kulfon250]

Niedziela była "pracująca" no to trochę skrzydeł przybyło, jedno juz się klei, drugie czeka w kolejce.

W tak zwanym międzyczasie powstały nowe lepsze wsporniki do Yriga:)

Teraz składanie skrzydeł to zabawa



[kulfon250]

Kocham tego nowego Yriga, przy jego pomocy montowanie skrzydła to przyjemność.

Ot choćby klejenie listwy natarcia. Mały kątownik, kilka ścisków i leci i do tego równo

Stary zostanie do kadłubów

[young]

Widać rozmach i ogrom pracy wykonanej w krótkim czasie. CNC pewnie jeszcze stygnie. Wyobrażasz to sobie ręcznie ciąć przy tej skali ?

Czym planujesz pokryć skrzydła ???



[kulfon250]

CNC się u mnie nie grzeje  przy tej ilości pracy, która ma

Na dziś jeszcze myśle, w planach był keson z góry i dołu i nakładki na żebra.

Ale być może będzie tylko keson z góry i nakładki.

Bo skrzydło jest sztywne, ale sprawdzę to jak zrobie górny i wyjmę rurki montażowe.

Na razie muszę oba pokleić i narysować, wyciąć i zrobić lotki.

A i chodzą mi po głowie uchwyty do Yriga, pozwalające na montaż skrzydła "pionowo" w sensie natarciem, albo spływem do dołu, ułatwi to szlifowanie krycie itp.

Ale muszę to narysować i wydrukować

[kulfon250]

Górny keson się klei, coraz bardziej lubię nowego Yriga



[kulfon250]

I znowu kawałek dalej jutro zaczynam spód pojutrze może juz lotkę

YRig mega ułatwia i przyspiesza.

Ponieważ były pytania, to odpowiem:

1. Nie nie planuję rozdawać za darmo plików do zrobienia YRiga.

2. Można kupić wydrukowane elementy w moim sklepie, jakby co link podam na priv.

[kulfon250]

Wczoraj było latane, ale przecież jest jeszcze wieczór i niedziela, no to jedno skrzydło oklejone z obu stron, drugie się zaczyna kleić, jutro keson pójdzie.

a od wtorku pewnie ruszę z klapami  muszę tylko dorysować kilka elementów  No i wyciąć



[kulfon250]

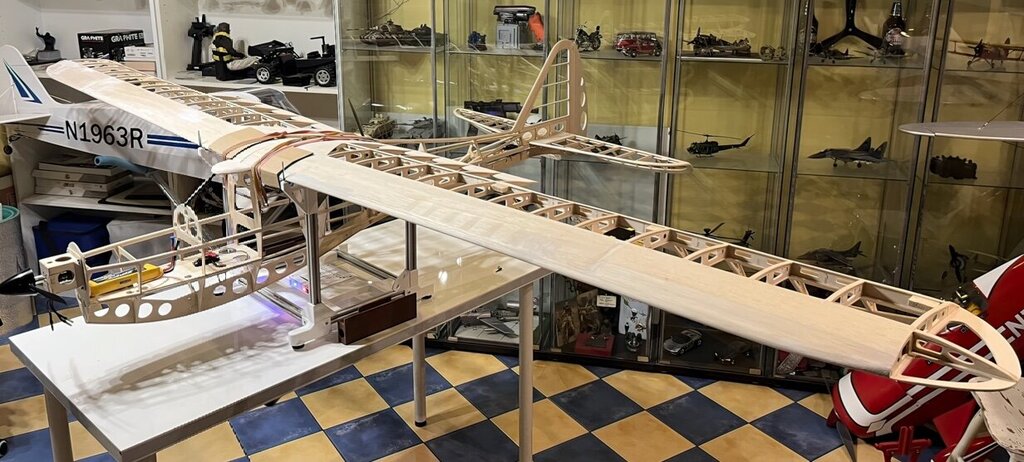

Trochę poszedłem do przodu

teraz próba wyważenia i robimy przód kadłuba

[young]

Czekałem na ten moment , oglądam szczegóły :))

super :!)

[kulfon250]

Cisza, nie oznacza, że nic się nie dzieje

Tylko jakoś nie bardzo mam czas na pstrykanie fotek.



Model już na wadze, wygląda na to, że wyjdzie RTF ok. 3 kg czyli obciążenie 30-31g/dm

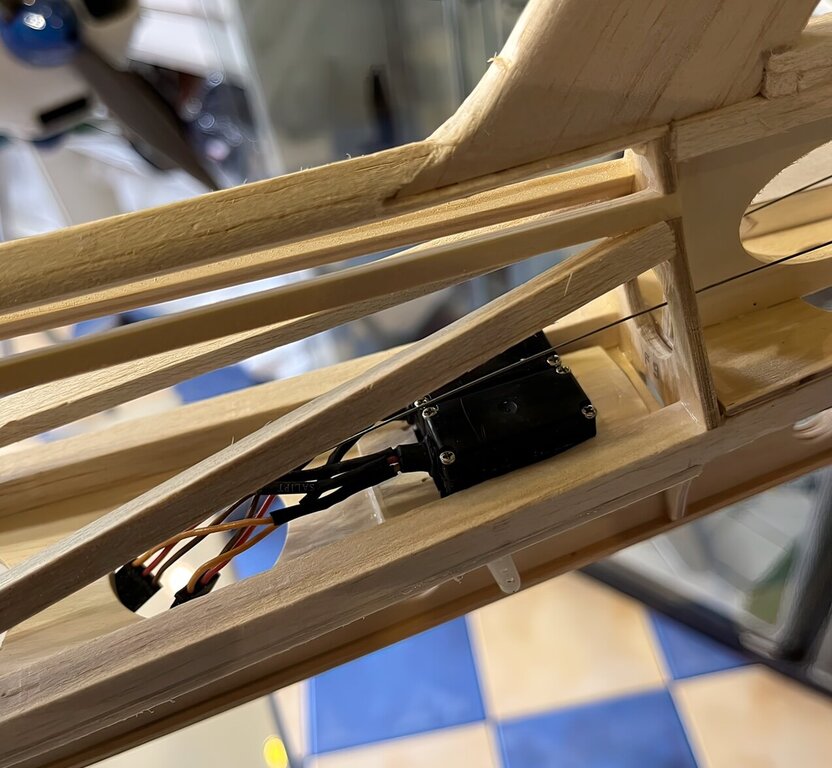

Tylne stateczniki poziome, są zdejmowane bo jeden ma 50 cm rozpiętości , napęd to dwa małe metalowe serwa w ogonie.

Kierunek standardowo 2 linki stalowe

Mocowanie skrzydła gumy, jak w oryginale.

Silnik mały, ale to nie model do latania pionowo.

Zostało do zaprojektowania i zrobienia:

- osłona silnika

- osłona przód góra (przed kabiną)

- kabina boki i szyba

- trochę dupereli



Potem krycie, wyważanie, ustawianie i fruuuuu.....

Sam jestem ciekaw jak będzie latał





[kulfon250]

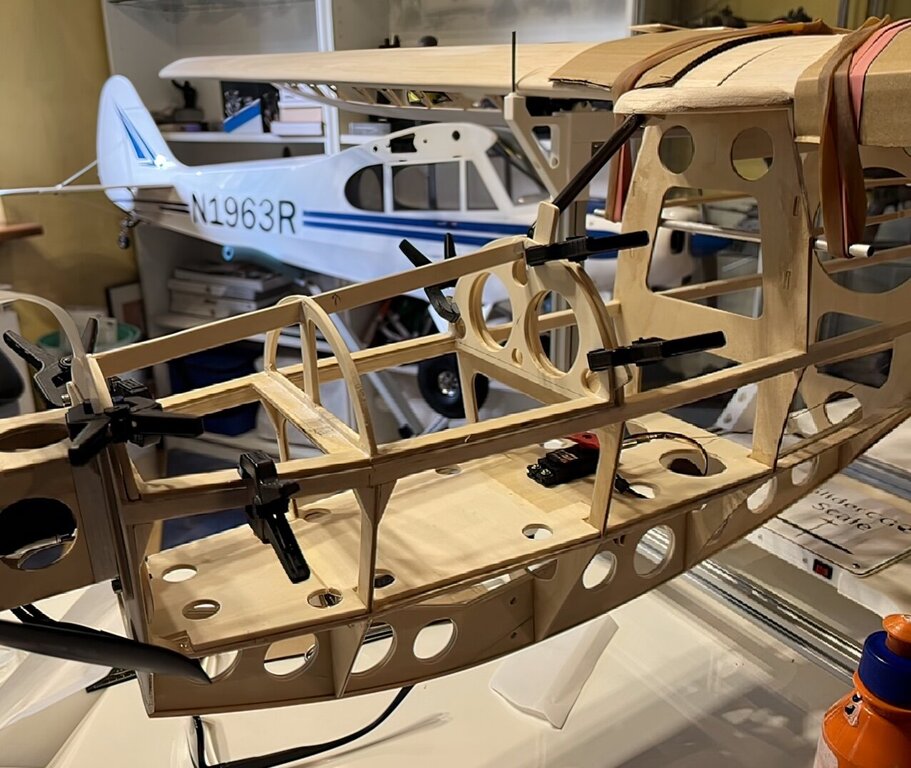

No to jeszcze kilka fotek.

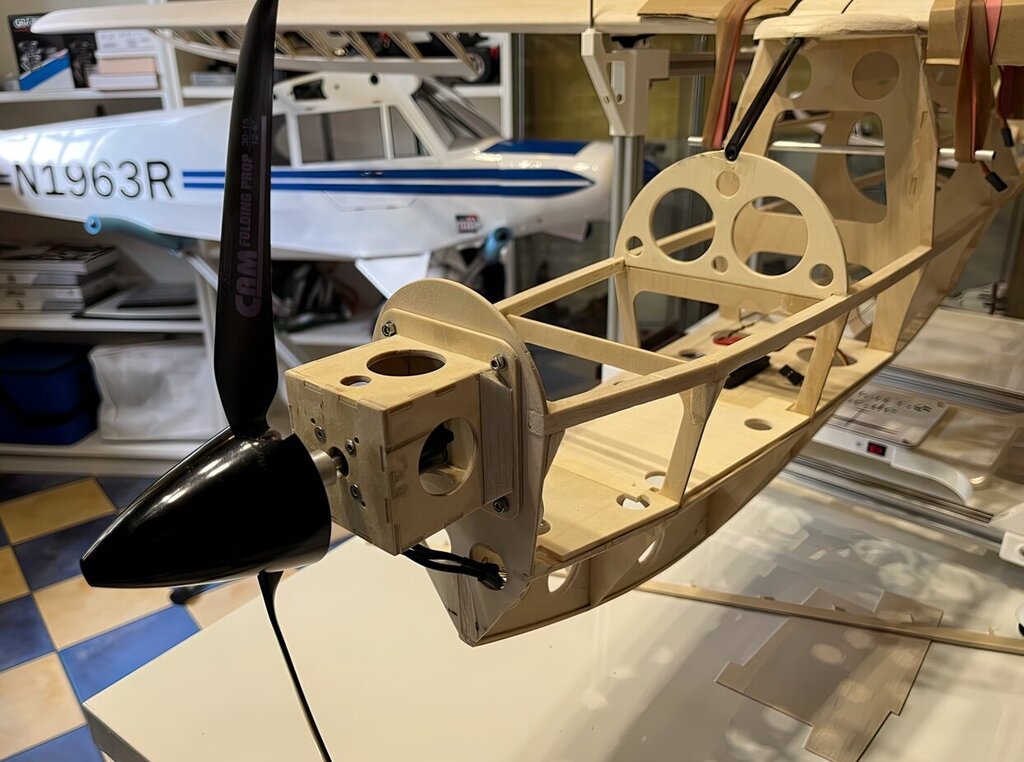

Mały silnik do wielkiego modelu, czyli dobór mocy po staremu





Uwielbiam modele, w których da się osprzęt instalować bez lupy i pęsety

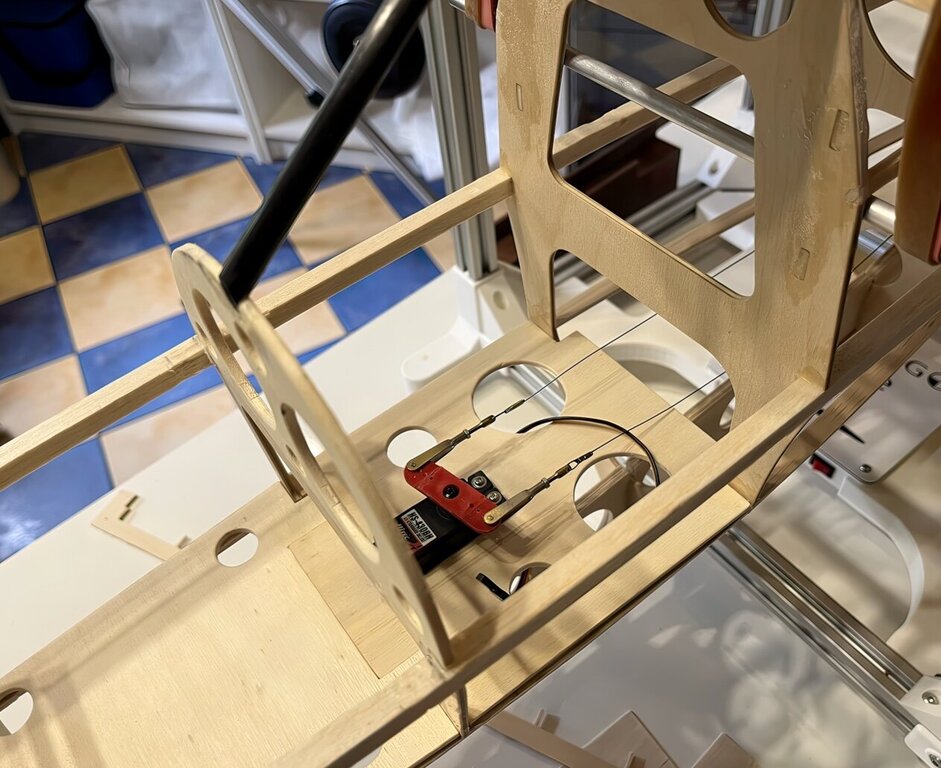

Co dwóch to nie jeden

[young]

Duży model trudno sfotografować. Fajnie że wrzuciłeś zdjęcia szczegółów.

Jak dobrałeś montaż osi silnika względem osi modelu ? Tradycyjnie ? Czy trochę wyżej lub niżej ?

[kulfon250]

Oś jak w poprzednim Sinbadzie na poziome górnej podłużnicy.

Fakt nie łatwo go objąć aparatem całego

Widać pokój za mały

[kulfon250]

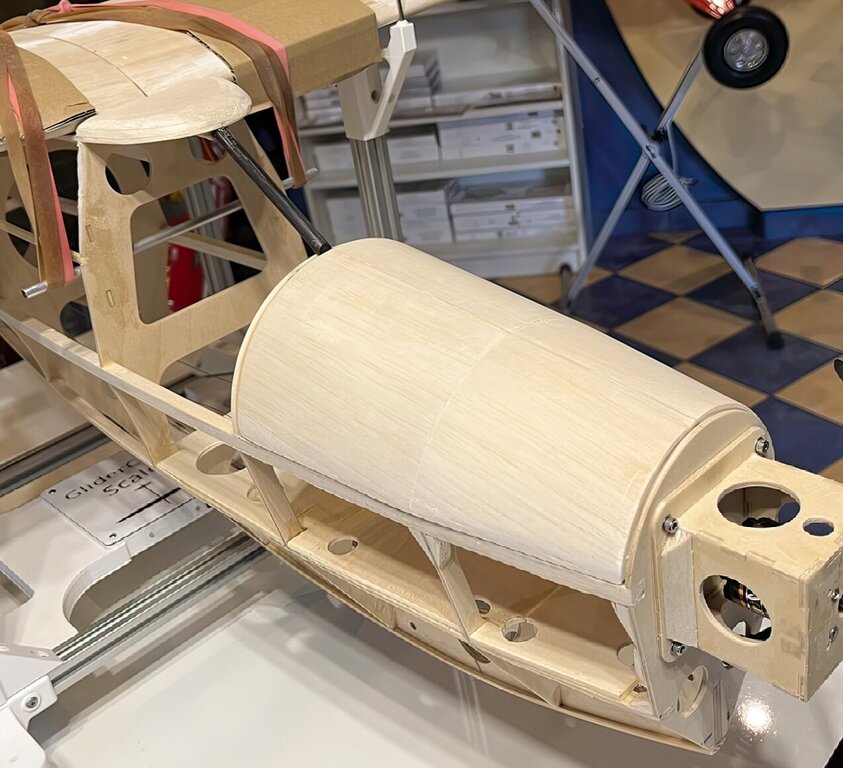

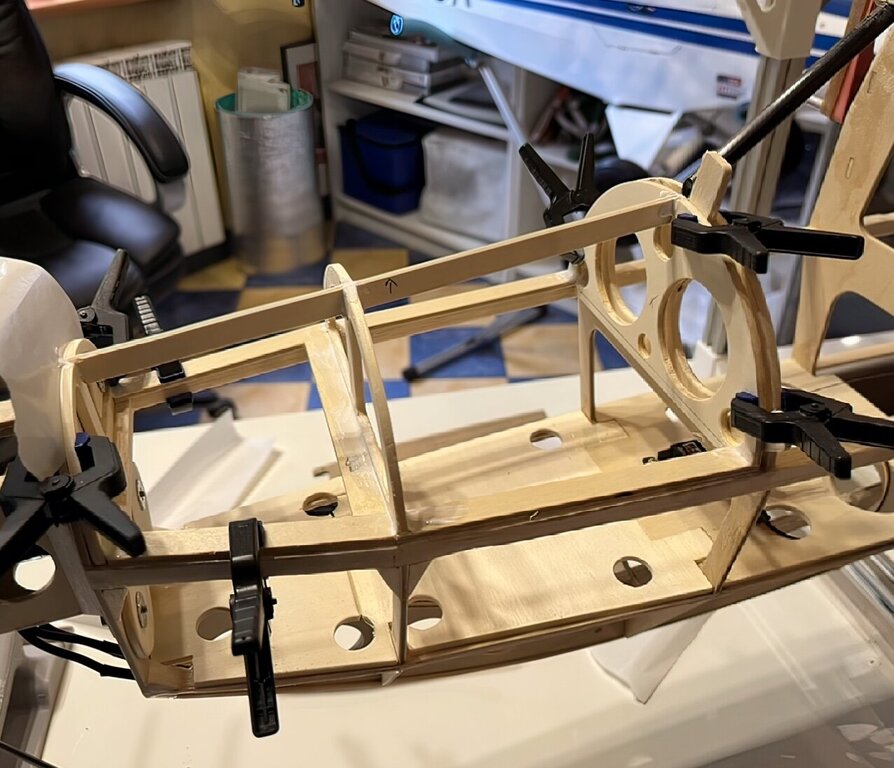

Powoli wyłania się kształt nosa

[kulfon250]

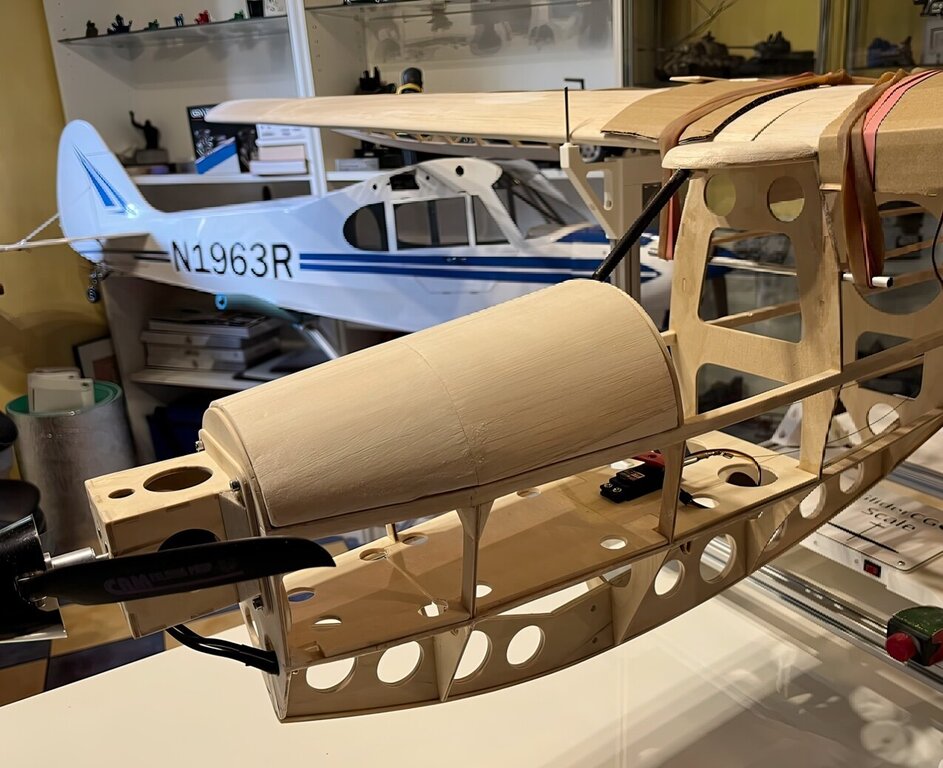

I znów kawałek do przodu, z resztek balsy i sklejki powstała pokrywa.

teraz jeszcze system zamykania muszę narysować i wydrukować i zostaje najgorsze wyzwanie, czyli

maska silnika.

Oczywiście balsa i ew. sklejka.



Po tym już z górki, popychacze, stery, oklejanie i w górę

[kulfon250]

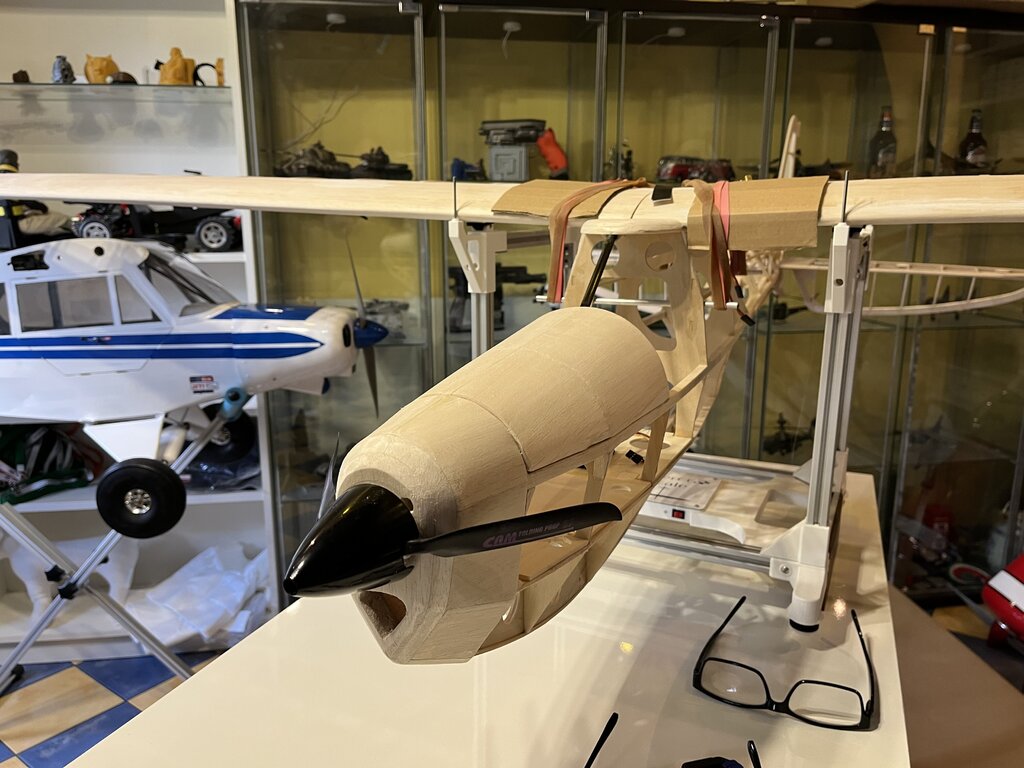

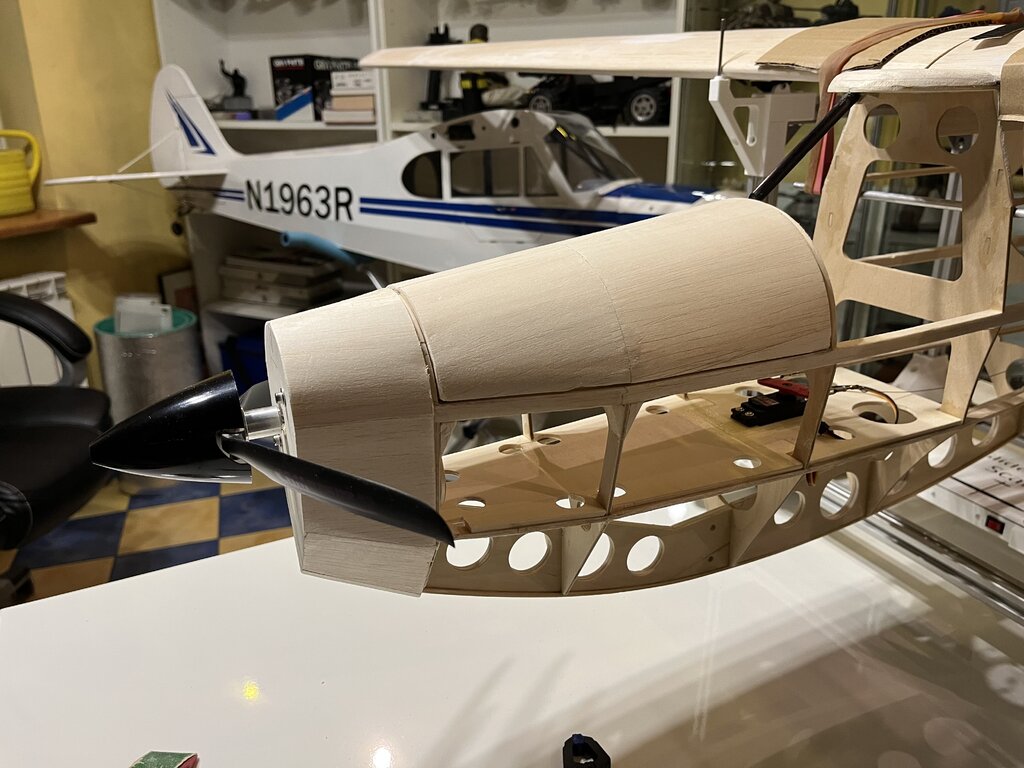

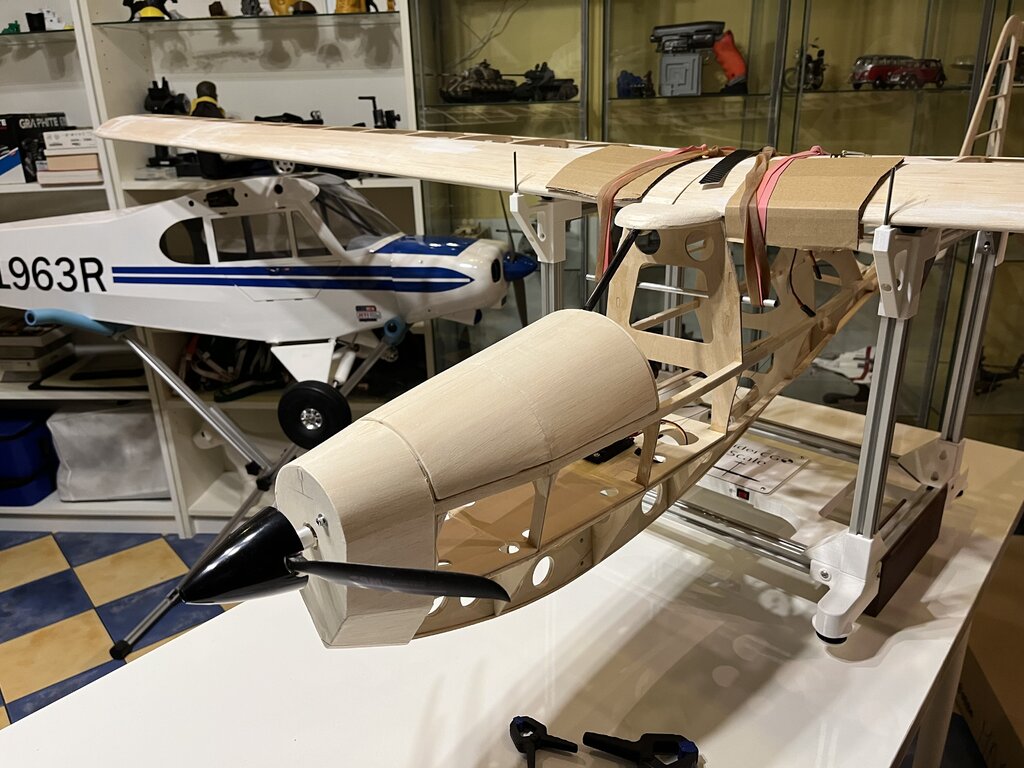

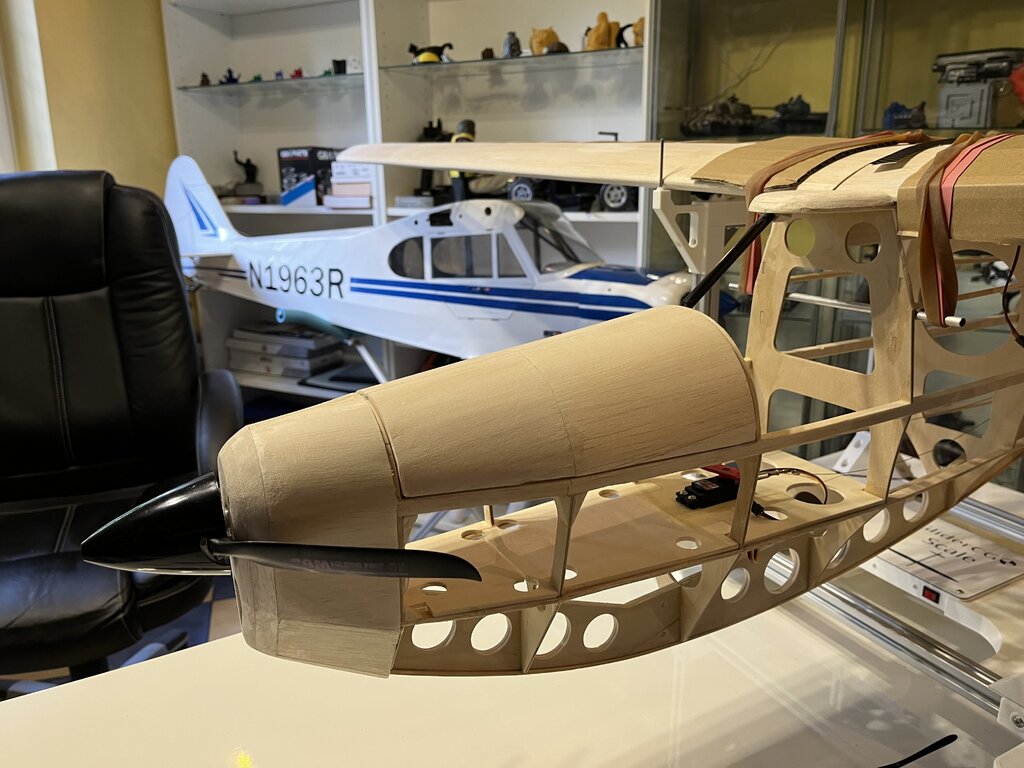

No to doszła mordka i wreszcie widać linię kadłuba

Teraz tylko szpachlowanie i oklejamy model...

Blisko coraz bliżej

[kulfon250]

No to jedziemy dalej, zaczęło się oklejanie, po nim to już będą tylko pieszczoty

Generalnie model będzie żółto-czerwony.

Czerwony keson i stery (pow. ruchome) + lotki i końcówki skrzydeł.

Reszta żółta.

Kadłub żółty, nos i pokrywa jeszcze nie wiem

[young]

Czekałem na ten moment

proszę podaj co to za żółta folia ?!

Model w tym ubarwieniu wyjdzie okazale

[kulfon250]

Ta sama co była w AS-25, zakochałem się w niej - to ORACOVER ORATEX ANTIQUE, czerwona to jej odmiana w innym kolorze. Obie mają strukturę płótna, dlatego idealnie pasują do takich staroci



Licze na to, że będzie dobrze widoczny, o ile oczywiście będzie latać

[kulfon250]

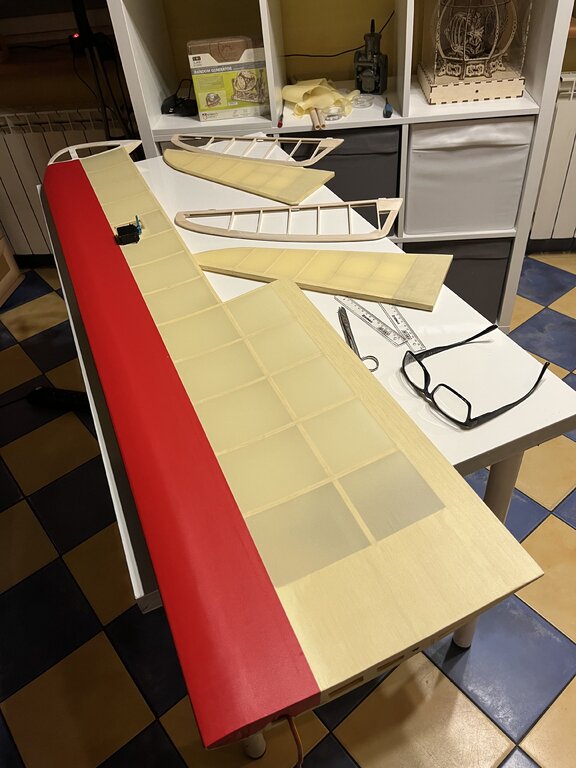

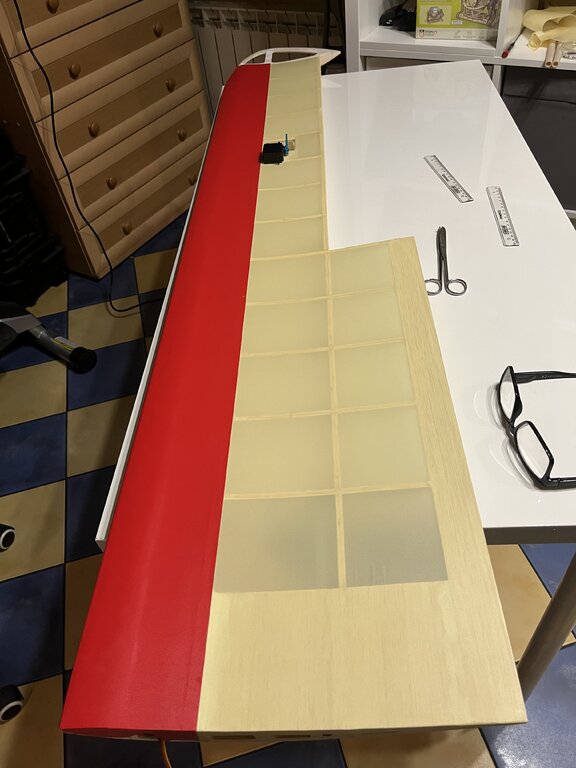

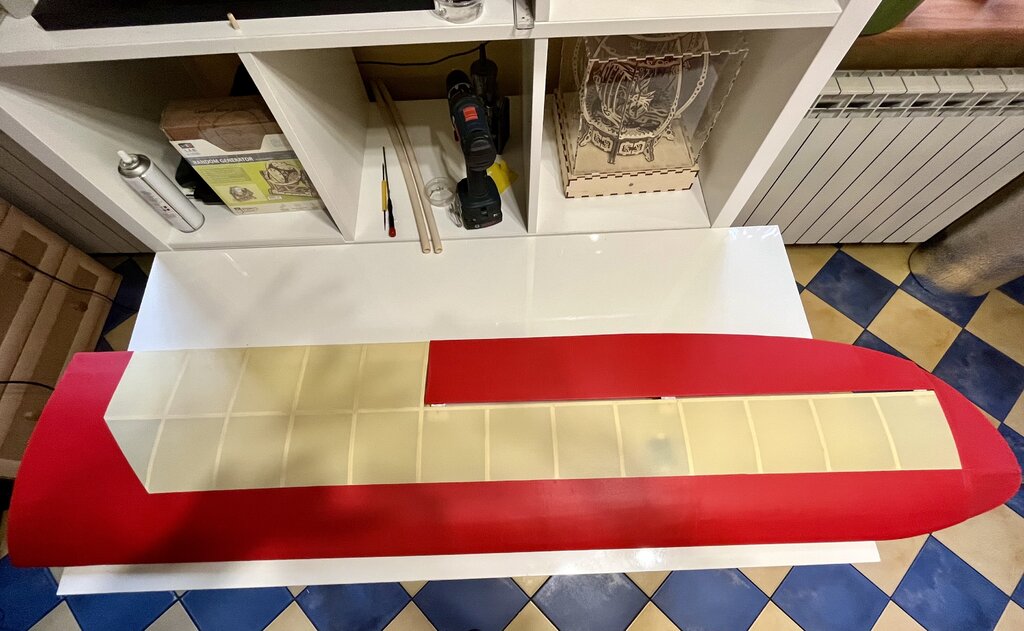

pierwsze skrzydło gotowe, chwila odpoczynku i jedziemy z drugim.

Coś czuje że oblot będzie jeszcze w czerwcu
