frezarka-ploter CNC

[pacyfic_77]

Co by kroków nie gubiła

[young]

To skrzydło cud malina, tak jak piszesz .

Jak sobie radzisz z tzw mostkami trzymającymi podczas frezowania ? Masz jakiś sposób ? Możesz podzielić się sposobem jak to ogarnąć aby się nie narobić a było skuteczne .

[TwinB]

wiec moze zaczne od poczatku



podstawa to ustawienie maszyny i parametrów frezowania

co juz wcześniej napisałem paski muszą byc mocno napiete



druga rzecz to prędkość co by sie frez nie wyginał (znaczy zawsze sięwygina tylko pytanie ile)

najprostszym testem jest wyfrezowanie kółka takiego z 5cm srednicy jednego cw drugiego ccw i pomiar suwmiarką

bo jak zle to ustawimy to otwory wychodzą za ciasne a wymiary zewnętrzne za duże

i sprawdza sie wtedy maksyma "wesele tyle kosztowało a tu nie wchodzi " ?



nasteptna ważna rzecz to mocowanie materiału co by sie nie podnosil



i tu z pomocą przychodzi  cad

Ci co sie tym bawią wiedza ze to jak rysunek na kalkach na dodatek z kolorami



rysuje formatke czyli material (na rys zielony)



umieszczam elementy do wycięcia, ale podzielone do wycięcia wewnątrz  (purple) i z zewnątrz( żółty)



umieszczam kolka fi 16/fi4  tam gdzie będzie wkręt mocujący   (tam gdzie sie to zmiesci frez nie zaczepi)



ukrywam wszystkie warstwy poza tymi do wycięcia, wycinam otwory, daje wkręty, tne wewnątrz na końcu po zewnatrz



elementy wycięte przenoszę do warstwy "wyciete" (bialej)



moze to zawile ale rys zobrazuje to lepiej













tne na dwa razy sklejke 3mm na glebokosc 3,5mm, robilem z mostkami podtrzymujacymi, ale teraz bez niczego

podnoszę dosc wysoko po cieciu (10mm) i prawie nic nie wyskakuje  (czasem cos malego), wtedy wciskam P czyli zatrzymuje program , odgarnę pędzelkiem i S czyli kontynuacja

to nie drukarka 3d trzeba pilnować szczególnie jak elementy małe

[young]

Dzięki za informację , pomyślę , przetrawię, jak skończę swoją maszynę wypracuję swoją metodę .

[TwinB]

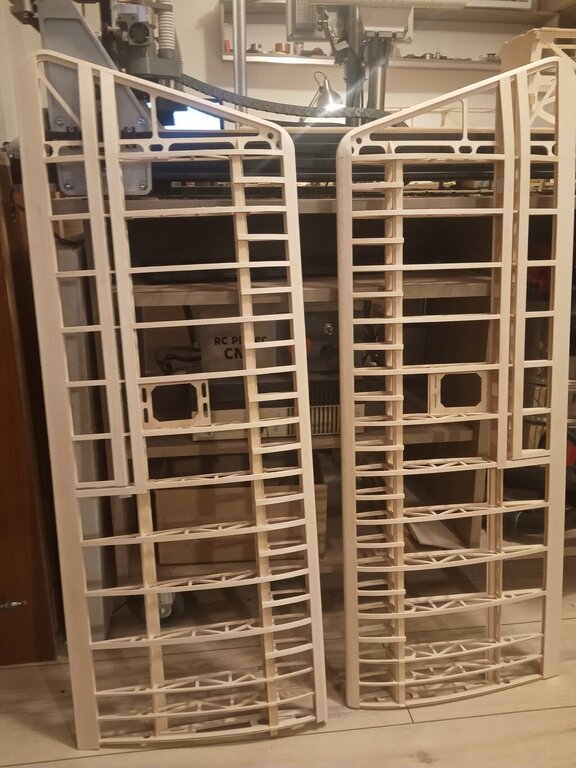

tak sie zapędziłem w testach nad frezarką ze zrobiłem skrzydła xd, zostało wkleic kieszenie na rury i zamknąć balsą pierwsze 3 zeberka





w zasadzie to powinno wylądować w innym dziale , ale co zrobic to tylko testy maszyny ?



wiec co testuje dalej, moze tak kadłub ??







ciekawe kiedy ktos sie domysli co to za samolot xd



[young]

Zawstydzasz mnie swoim ogromem i tempem prac

 ?skrzydła i kadłub super się prezentują .

[young]

Autor wątku mam nadzieję że się nie obrazi, ale właśnie kończę swoją amatorską CNC a dotyczy jak dyskusja wcześniej napędu na paski. Film obrazuje że taki napęd chodzi praktycznie bez żadnych oporów i luzów jak jest mocno napięty.

[TwinB]

pierwszy model z użyciem tej maszyny skonczony

czy robił bym to cnc jeszcze raz?? zdecydowanie tak

założenia techniczne?? ponownie zrobił bym tak samo, tylko długość może zmienił bym na 120cm

frezowałem sklejkę, balsę MDF i PCB

jestem bardzo zadowolony









skrzydła w pokrowcach, czeka na oblot

[young]

Właściwie nic dodać nic ująć , projekt , wykonanie i efekty końcowe super. Niech służy jak najdłużej . Gratulacje.?

[TwinB]

pogoda nie sprzyja wychodzeniu z domu wiec frezarka znowu pracuje xd







[TwinB]

nauczyłem się modelować przestrzennie w 3d i ciąć to potem na płaskie elementy do wycięcia w sklejce





i tak mogę przenieść wirtualna rzeczywistość w coś realnego









dużo więcej pracy przy rysowaniu niz przy cieciu i sklejaniu

[Andrzej Klos]

Jaki to program?



[Osa]

Zgaduję, że Fusion.

Wysłane z mojego M2103K19G przy użyciu Tapatalka

[TwinB]

dokładnie, Fusion 360 edycja nie komercyjna

[mar_io]

Witaj,

Artur robi wrażenie ta Twoja frezarka. Zapytam z ciekawości czy jesteś w stanie napisać ile takie urządzenie Cię wyszło do kupy? (rama, wrzeciono, komputer?) pytam bo ostatnio zacząłem bawić się również troszkę w fusion. Podobnie jak Ty w wersji nie komercyjnej.  Troszkę mnie to wciągnęło. Druk 3d mam opanowany ale brakuje mi właśnie frezarki cnc. Laserowa odpada (wyciąg spalin itd...) ale chętnie zrobiłbym coś nawet nie za dużego żeby móc projekty z fusiona samemu spróbować wykonac od a do z. Jest trochę projektów z wykorzystaniem profili i druku 3d pod nieduże pole robocze, ale nie wiem czy ma sens oszczędzać powiedzmy tam tysiąc złotych aby później żałować. Stąd pytam o cenę.



Myślałem np. o projekcie Root CNC gdzie można większość rzeczy wydrukować, nie trzeba drogich profili używać itd...

[TwinB]

Nie potrafię powiedzieć ile to obecnie kosztowało.

Ja mam wszystko wykonane z metalu i na ile to możliwe to przestrzennie, sztywność maszyny jest wystarczająca nawet z zapasem

przyszłościowo zmiennie wrzeciono, ale to dopiero jak to się rozleci

Oczywiście można robić jakieś tam mocowania drukowane, ale ich sztywność jest jak to ująć plastikowa

Ale każdy robi tak jakie ma możliwości wykonawcze

[kulfon250]

Godzinę temu, TwinB napisał:

Nie potrafię powiedzieć ile to obecnie kosztowało.

Ja mam wszystko wykonane z metalu i na ile to możliwe to przestrzennie, sztywność maszyny jest wystarczająca nawet z zapasem

przyszłościowo zmiennie wrzeciono, ale to dopiero jak to się rozleci

Oczywiście można robić jakieś tam mocowania drukowane, ale ich sztywność jest jak to ująć plastikowa

Ale każdy robi tak jakie ma możliwości wykonawcze



Mój jest w połowie plastikowy, w połowie metalowy.

Na pewno to nie to co Twój metalowy ale z ciężkim wrzecionem daje spoko radę.

Może w metalu by był za słaby, ale nie do tego jest.

A ta forma minimalizowała mocno koszty, 3-4 lata temu całość wyszła mi za ok 2.5 tysiąca.





[TwinB]

Jak najbardziej bardzo mi sie podoba, ja po prostu zrobiłem z metalu bo mam na czym (oczywiscie drukarke 3d tez xd), zdecydowanie dużo lepsza niz pospolity drewniak, i na pewno wymaga sporo przemyśleń odnośnie konstrukcji

zdecydowanie popieram ???

[mar_io]

Ja też się Wam pochwalę chłopaki że będę robić frezarkę cnc. Konkretnie projekt Root 3. Zobaczę może założę nowy temat o tym konkretnym modelu. Puki co kompletuję wyposażenie.  Po rozmowie z Wieloma modelarzami, którzy mają własnoręcznie wykonane frezarki będę robić wersję na paskach z wrzecionem firmy makita i dodatkowo laserem diodowym, pole robocze 100x50cm. Wiem paski samo zło, najlepiej śruby kulowe, ale mam swoje powody. Nie będę się tutaj rozpisywać zostawię to na osobny temat. Frezowanie pod zastosowanie modelarskie. Projekty z strony root a jest ich kilka są bardzo fajnie opracowane i dostępne dla każdego. Jak ktoś myśli o własnej maszynie to polecam lekturę ich strony, mają opracowane małe wersje jak i root 4 za kilkanaście tysięcy także dla każdego coś miłego.

[kulfon250]

2 godziny temu, mar_io napisał:

Ja też się Wam pochwalę chłopaki że będę robić frezarkę cnc. Konkretnie projekt Root 3. Zobaczę może założę nowy temat o tym konkretnym modelu. Puki co kompletuję wyposażenie.  Po rozmowie z Wieloma modelarzami, którzy mają własnoręcznie wykonane frezarki będę robić wersję na paskach z wrzecionem firmy makita i dodatkowo laserem diodowym, pole robocze 100x50cm. Wiem paski samo zło, najlepiej śruby kulowe, ale mam swoje powody. Nie będę się tutaj rozpisywać zostawię to na osobny temat. Frezowanie pod zastosowanie modelarskie. Projekty z strony root a jest ich kilka są bardzo fajnie opracowane i dostępne dla każdego. Jak ktoś myśli o własnej maszynie to polecam lekturę ich strony, mają opracowane małe wersje jak i root 4 za kilkanaście tysięcy także dla każdego coś miłego.

Miałem i śruby i paski. Zdecydowanie wolę paski.

Może nie ma na nich dokładności do 0,01 mm ale komu to potrzebne

A jest cichsza i nie ma problemów z pyłem takiego jak przy śrubach, nie mówiąc o sprzęgłach itp.
