Fajny film, Wicherek też niczego sobie Gratuluję ukończenia modelu i oblotu. Swoją drogą w jakim programie montowałeś film? Te nakładki na nim (busole) fajne ale podczas oglądania trochę mnie to rozpraszało, nie wiedziałem czy patrzeć na model czy zegary

Zamykając temat... Z tym plikiem jest wszystko OK, tzn. jest pięknie przygotowany na laser. Problemem jest to, że Ty próbujesz go wyciąć na frezarce, więc masz program CAM, a CAM wymaga pełnych obiektów. Te wszystkie lasery tną po prostu plik po linii, dlatego sami robimy mostki i dodajmy offset promienia, typowo dla materiałów twardych 0.08mm. Na frezarce z kolei, CAM ma wygenerować gcode, i on sam uwzględnia offset narzędzia ew. mostki jeśli są dodane. Dlatego pliki muszą być 'czyste', pełne polylinie bez przerw. Resztę i plik masz na skrzynce pocztowej.

Pewnie podeślij, a jak masz tam takie przerwy, to spróbuj Meet2Lines,

Chodzi o to? http://numavig.com/plans/glider/

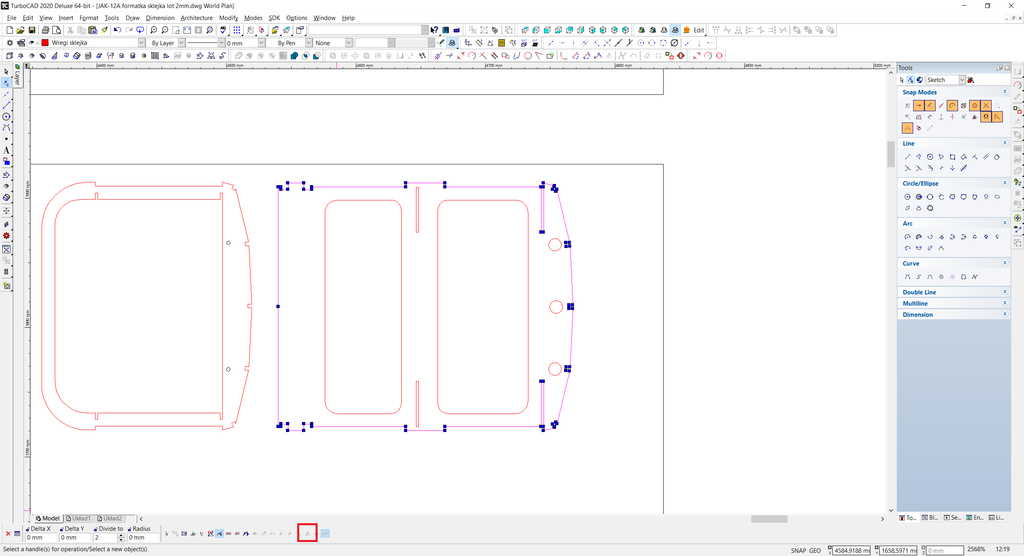

W wersjach Deluxe 2015, 2017, 2020 jest tam gdzie na screenie, zaznaczone na czerwono. Jak w 18 pro nie ma, to po prostu kliknij JoinPolyline i zaznacz co trzeba na koniec 'Finish' i gotowe.

Ja to robię tak, mając taki element: Klikasz i patrzymy co się podświetla. Widać, nie jest połączone, góra się nie zaznaczyła. Wybierasz JoinPolyline (Modify->JoinPolyline), i ważne na dole klikasz AutoJoin, wtedy zaznaczasz którąkolwiek linię, wszystkie linie które się stykają, połączą się w jedną polylinię. Na koniec dla pewności, EditTool (CTRL+SPACJA) gdy element jest zaznaczony i sprawdź czy element jest zamknięty, (na czerwono na dole) Jeśli opcja nie dostępna, to OK - linia zamknięta, jeśli można to kliknąć to klikaj by zamknąć polylinię.

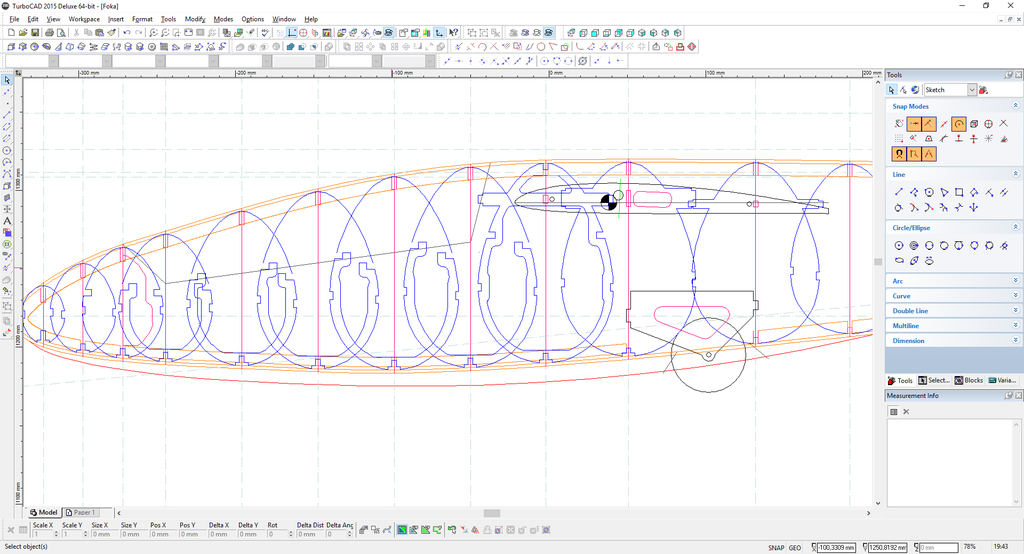

Czym są te Twoje węzły? Punkty jakieś czy jak? Bazując na TC Deluxe: Jeśli to punkty, wybierz narzędzie polylinii i użyj ich jako punktów odniesienia (włącz snap i klikaj, rysując nową polylinię) Jeśli to linie tylko nie połączone, Jest opcja JoinPolyline, wybierz narzędzie, włącz opcję auto-join (lewy dolny róg ekranu) i kliknij na co trzeba. Jeśli to polylinia ale nie zamknięta to zaznacz, wybierz EditTool (CTRL+SPACJA) i na dole (lewy dolny róg) wybierz opcje CLOSE. Jeśli to jeszcze coś innego, wrzuć jakiś screen by bardziej zobrazować o co chodzi

Aktualnie wszystkie moje modele są dostępne u Radka Oleksego (modelarski.com) Napisz do niego mail (sklep@modelarski.com) a na pewno wszystkiego się dowiesz.

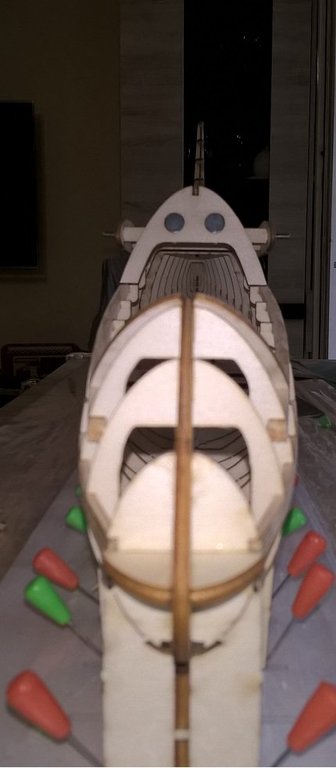

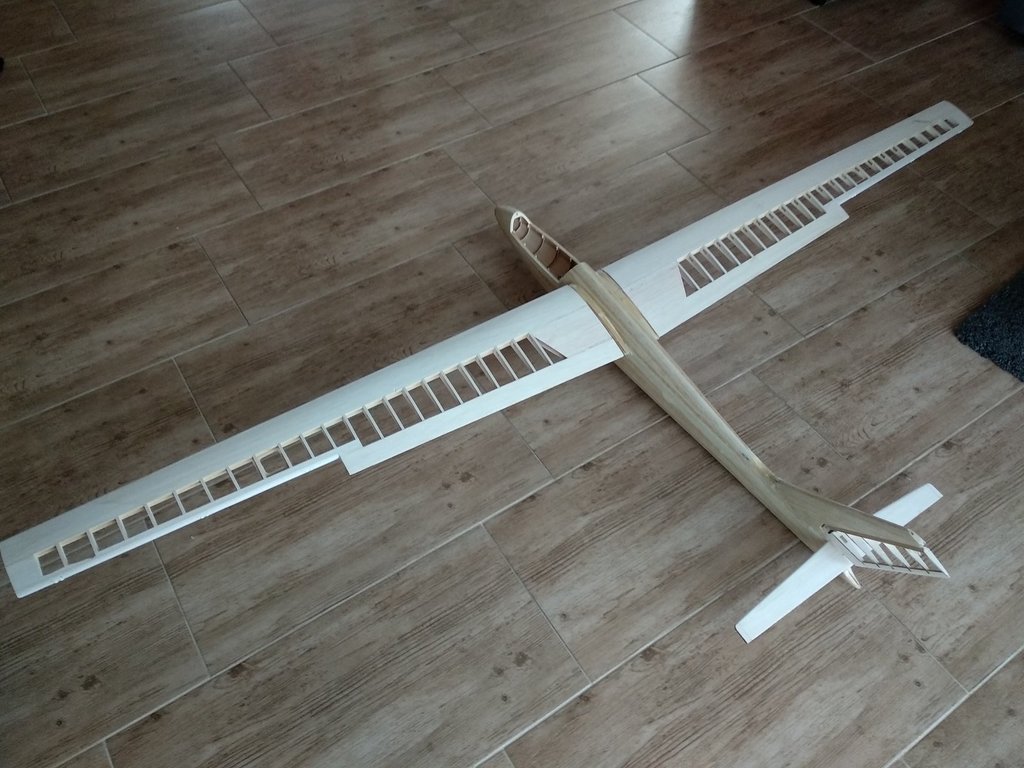

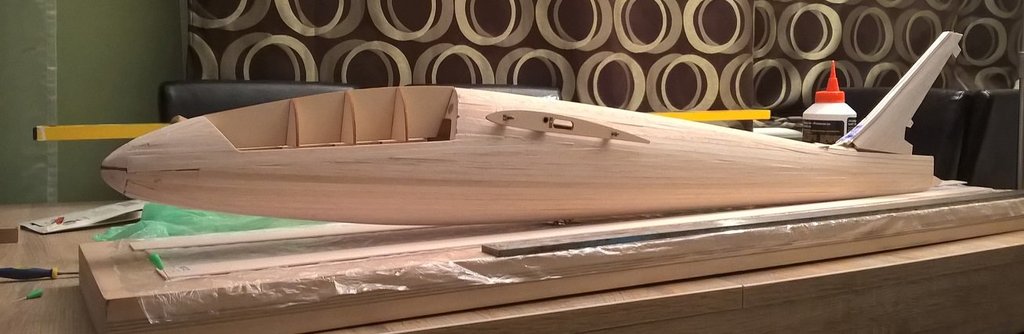

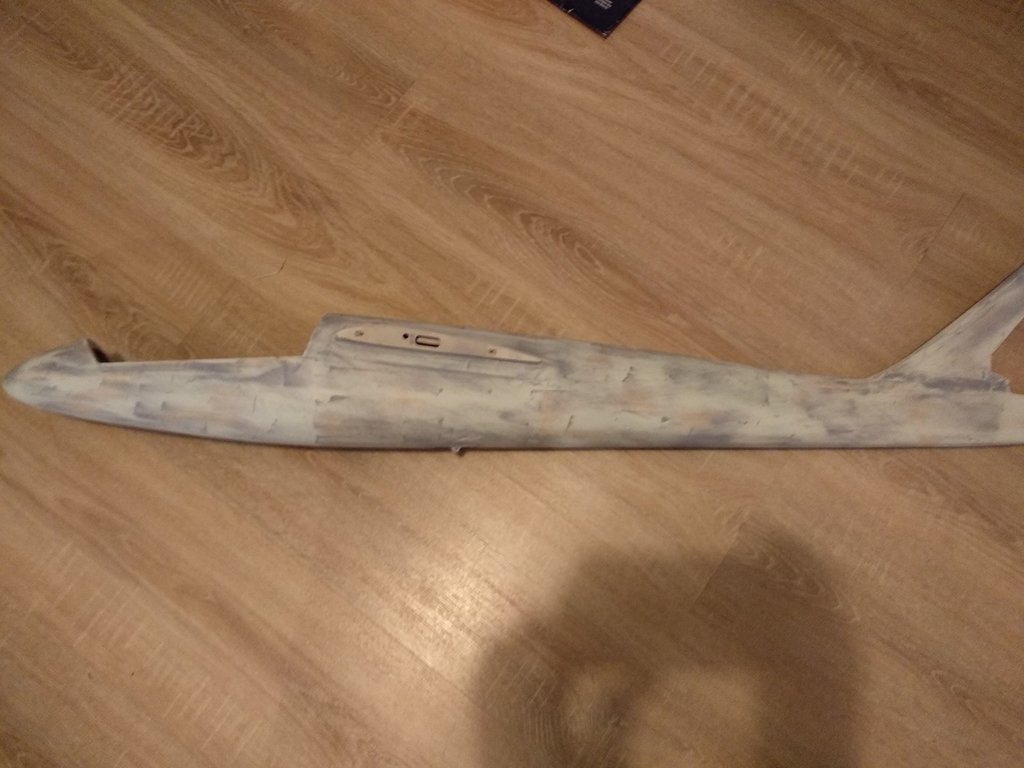

Zaczęło się od projektu Potem puzzle: Zabawa z wykończeniem modelu Trochę stresu przed oblotem ?

Czajka bis wspomniana wcześniej została w końcu oblatana. Film z oblotu tutaj:

Dzięki za info, jak byś wiedział coś więcej, daj znać. Chętnie uczestniczył bym w życiu (polatać, pokosić ) tej miejscówki.

Działa bajecznie, a ja tak długo się męczyłem z tym czarnym tłem... Dzięki!.

Opcji trochę jest, nawet tu na forum się koledzy dysponujący laserem ogłaszają.

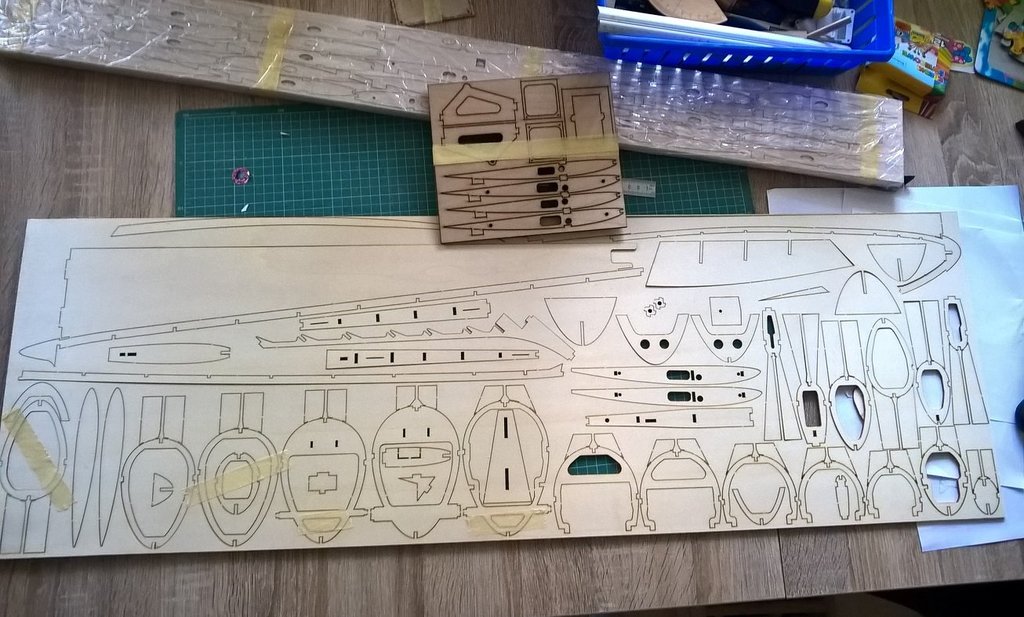

Kilka jest dostępnych w formie formatek, pobierasz wysyłasz do kogoś kto wycina i masz mini zestaw. O inne to trzeba by pisać prywatne wiadomości do autorów.

Potwierdzam, drewno kleję tylko nim

Po lakierowaniu możesz jeszcze polerować z użyciem past polerskich

Fajnie to wygląda, budujesz wersję elektro czy klasyczny szybowiec ?

Gratulacje, jak już się to raz opanuje, każda następna idzie bezproblemowo

Z mojego doświadczenia tylko grzanie od góry (np opcja grill). Gry używałem termoobiegu, na viaku pojawiały się skazy. Temperaturę ustawiam na 110 stopni, grzeję na wysokości środkowej półki. Zanim rozpocznę, kopyto i sam vivak w ramce przecieram środkami antystatycznymi. Wychodzi dobrze, zdjęcia tu: http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=1417&start=80#p15132 Używam vivaku 0.5mm

To w ogóle czynne jest jeszcze, nie powstało tam multum domków jednorodzinnych ?

Swoje odczucia z lotu opisuje kolega mniej więcej od 12 strony wątku z budową. O tu: http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=1417&start=110

Plany prototypu Foki, opisanej tutaj: http://forum.aerodesignworks.eu/viewtopic.php?f=57&t=1417 Jeden prototyp lata u kolegi, mój jeszcze w budowie. Plany posiadają opisane w relacji z budowy, drobne niuanse, typu: jedno o 3mm za krótkie żeberko czy słabe pasowanie przejścia pionowy / kadłub. Jednak przy odrobinie pracy można zbudować całkiem fajny model. Dane techniczne: Rozpiętość: 2,2,m (2,3 z kadłubem) Cięciwy skrzydła: 200/130mm Wydłużenie płata: 13,3 A: 0,46 Wznios: 2 stopnie Kąt zaklinowania: 2 stopnie Profil: MH32 Pliki są przeznaczone tylko na użytek własny. Nie dopuszczalne jest ich upublicznianie poza innym niż linkowanie tego tematu. Pliki są dostępne na licencji Creative Commons Uznanie autorstwa-Użycie niekomercyjne-Na tych samych warunkach 3.0 Unported Formatka i plany budowy:

Kobuz, którego projekt przedstawiłem tutaj: http://forum.aerodesignworks.eu/viewtopic.php?f=8&t=320&start=10#p11475 a budowę tutaj: http://forum.aerodesignworks.eu/viewtopic.php?f=80&t=1172#p11905 Pliki są przeznaczone tylko na użytek własny. Nie dopuszczalne jest ich upublicznianie poza innym niż linkowanie tego tematu. Pliki są dostępne na licencji Creative Commons Uznanie autorstwa-Użycie niekomercyjne-Na tych samych warunkach 3.0 Unported Formatka i plany budowy:
