Waga wzrośnie tylko o części ruchome zmiennego wektora ciągu bo serwo sterujące zajmie miejsce serwa SK. Co do samego SK nie będę go robił z racji że sterowanie ciągiem podpinam pod kanał właśnie SK co umożliwia mi trymowanie skłonu w czasie lotu, co jest naprawdę bardzo fajne podczas pierwszego lotu i regulacji modelu. Patent mam sprawdzony w F-22. Piszesz że skłon w pusherach masz na 0 w Raptorze silnik musiałem mieć skierowany delikatnie ku górze i wtedy model latał poprawnie.  Dodam że opisywałem to w wątku poświęconemu Raptorowi ;) i może napiszę że ustawienie dual rate na 0% sprawi że drążek pozostaje martwy a trymer działa. Skoro

Shumate wyważył model a w jego relacji widać że na ogonie jest silnik szczotkowy w raz z przekładnią więc waga o wiele wyższa według mnie jak silnik bez szczotkowy to nie ma się co martwić na chwilę obecną na zapas ;) Co do tych profili to kusi mnie ciut kfm 4 bo z nim nie miałem żadnej styczności choć czy będzie profil tego nie wiem ... muszę przetestować pattex do drewna czy sklei depron.



Robercie oczywiście jak możesz to wrzuć kilka fotek Twojego F-18 od tyłu ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Spoko wielkie dzięki za fotki z pewnością się przydadzą ... Ja chce zrobić tak jak Ty masz czyli dwie ale okrągłe dysze zamiast jednej dużej prostokątnej ale przy zachowaniu jednego tunelu. Będzie się to wiązało z odcięciem tylnej części kadłuba i dorobienie nowej ;)

Odnośnik do komentarza
Udostępnij na innych stronach

A o to dowód że coś się przy modelu dzieje ale oczywiście nie za wiele bo brakło kleju ... dzisiaj zamówiony pewnie będzie po świętach czyli w przyszłym tygodniu.

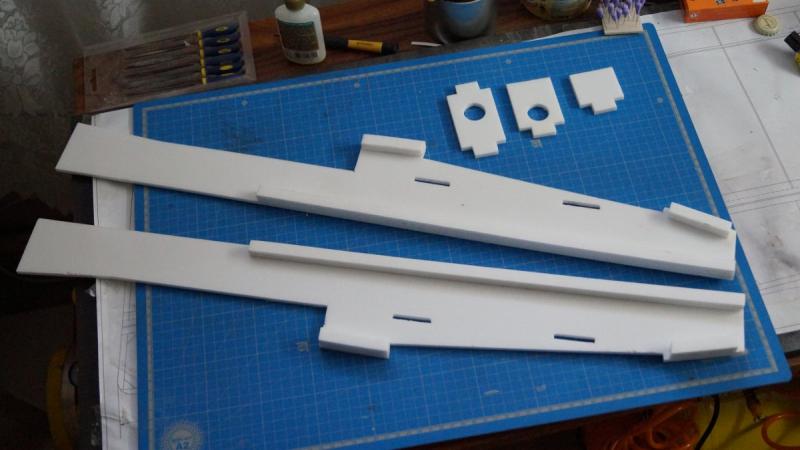

Póki co depron się nawet znalazł więc wyciąłem pierwsze elementy czyli przód przyszłej F-18-nastki

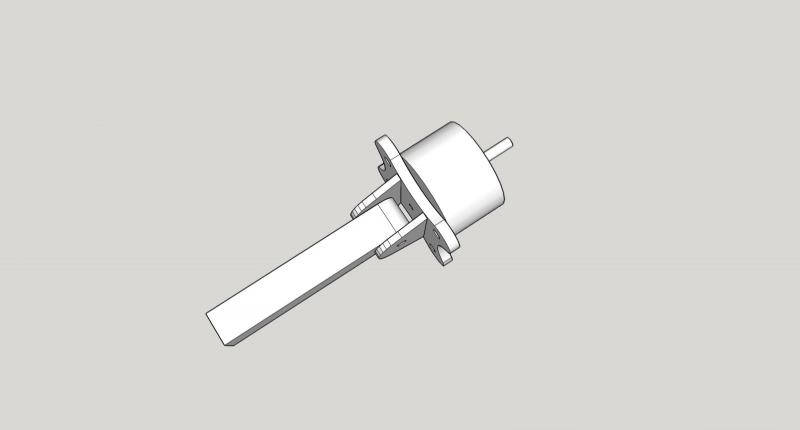

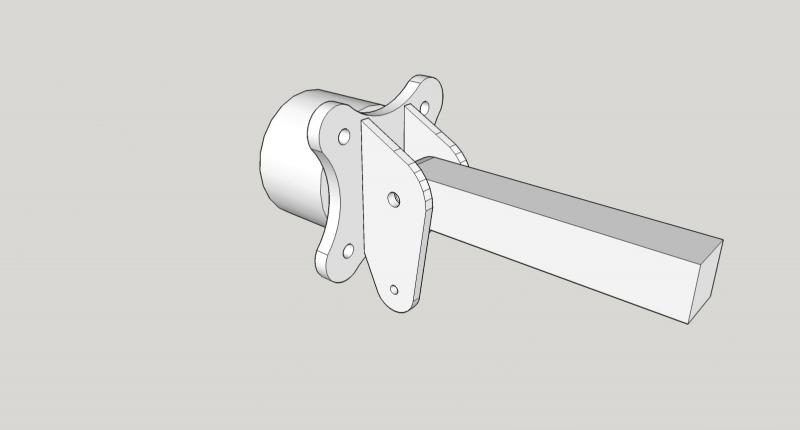

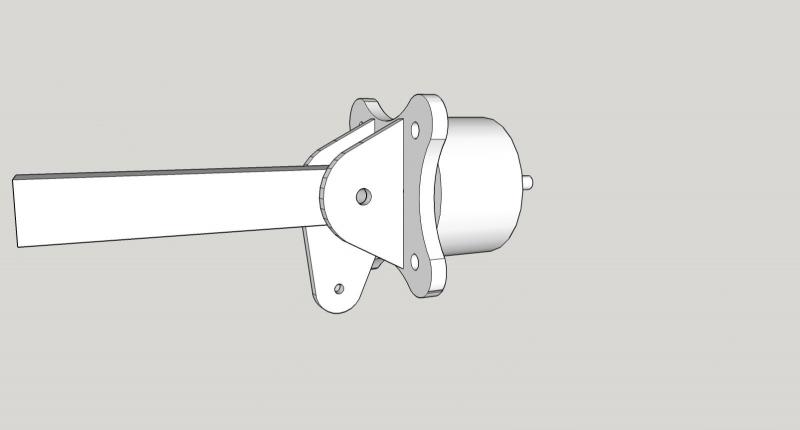

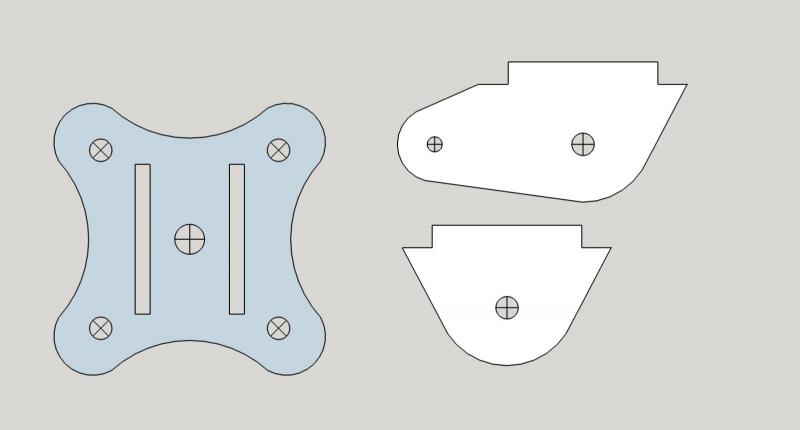

Jak że model będę wyposażał w zmienny wektor ciągu to w Sketchupie szybko skrobnąłem mocowanie silnika ... wręga ze sklejki 3 mm, "zawiasy wręgi silnika" sklejka 2 mm ... a tak to ma mniej więcej wyglądać po wycięciu i sklejeniu ;)

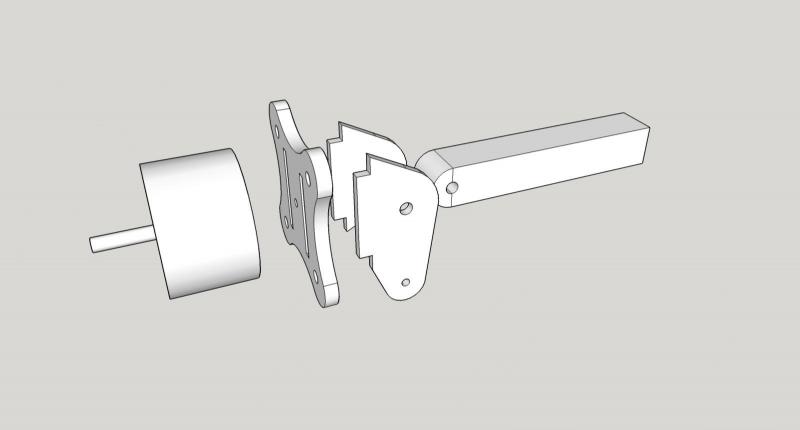

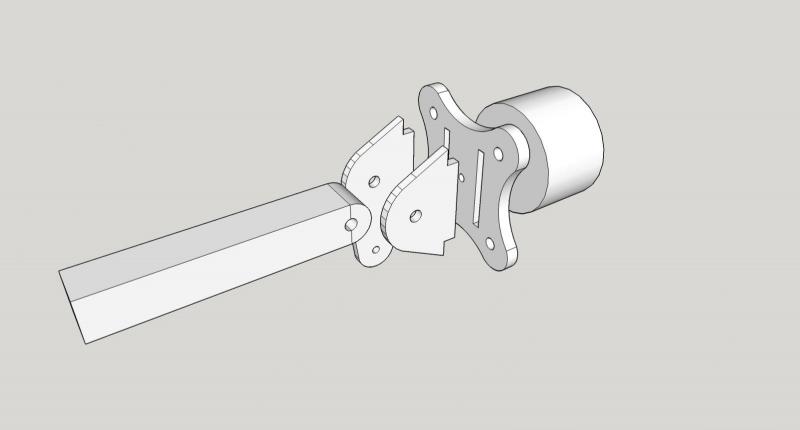

i rozłożone na elementy









gotowy szablon do wycinania




Życzę wszystkim Wesołych Świąt tak przy okazji ;)



tradycyjne

CDN ...

Odnośnik do komentarza
Udostępnij na innych stronach

góra-dół. a na boki?

Nie nie aż tak zaawansowanym budowniczym to nie jestem :P... tylko góra i dół ... w sam raz wystarczy żeby poszaleć po niebie :)



EDIT ...

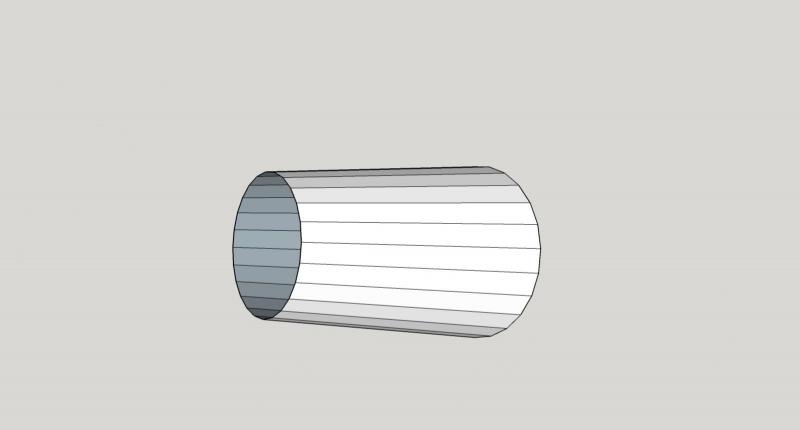

i znowu spędziłem ciut czasu w sketchupie żeby narysować dyszę ...

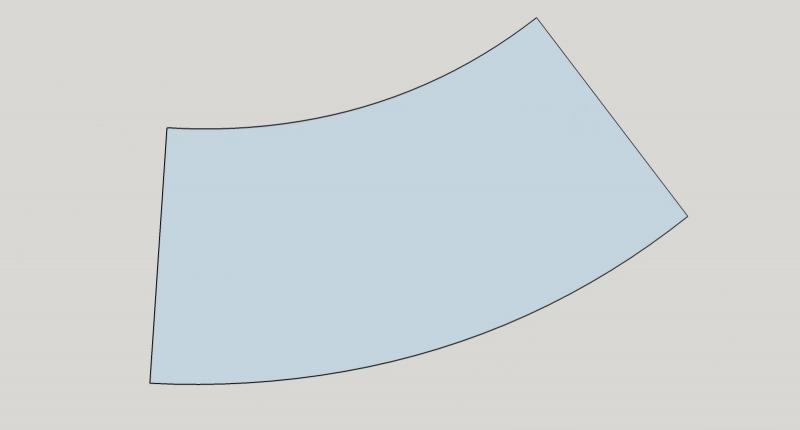

szablon


dusza długości 60 mm,

średnica zewnętrzna 50 mm,

światło w najszerszym miejscu 44 mm,

światło u wylotu 30 mm,

średnica zewnętrzna wylotu 36 mm

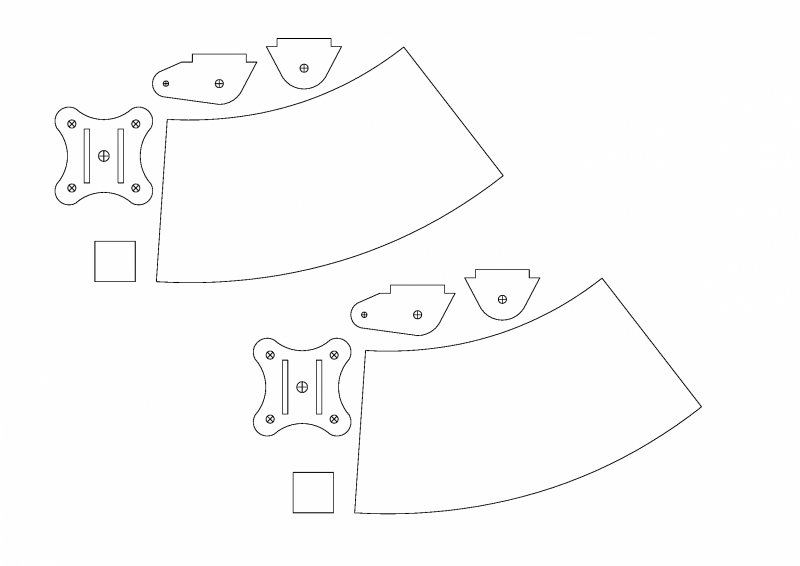

i gotowe do druku szablony razem z mechanizmem zmiennego wektora ciągu




CDN ...





Odnośnik do komentarza
Udostępnij na innych stronach

Klej dotarł jeszcze przed świętami więc coś mogę podgonić ... pracę idą powoli z racji że kleje głównie soudalem a66 a wspomaga się punktowo uhu por'em. Będzie to w zasadzie pierwszy model który kleje soudalem :) ogólnie rozmiary dyszy uległy zmianie ale w nie wielkim stopniu ale o tym jak pojawią się już w modelu ;)

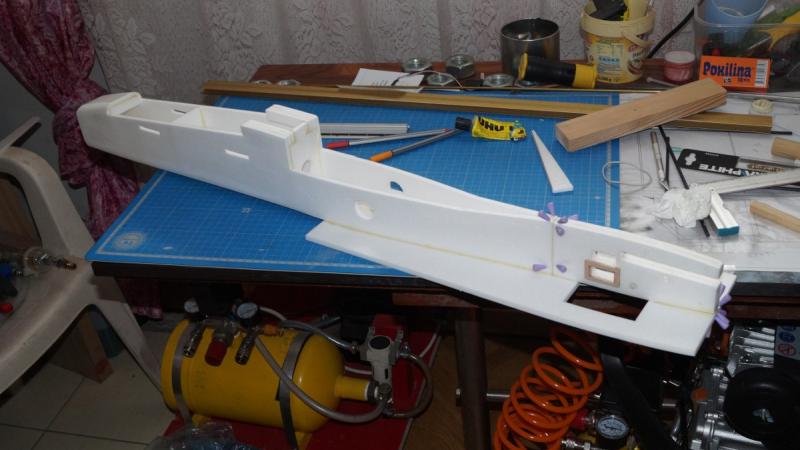

Kadłub jest już troszeczkę widać ... obecnie klei się część w której będą zamocowane serwa od SW i zmiennego wektora ciągu oraz listwa sosnowa 10x10 która będzie dźwigać silnik.

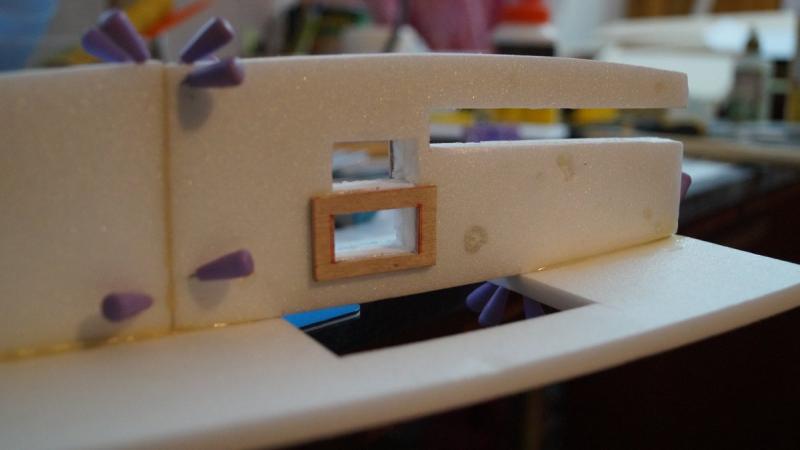

Ze sklejki 1,5 mm są wycięte wzmocnienia pod serwa

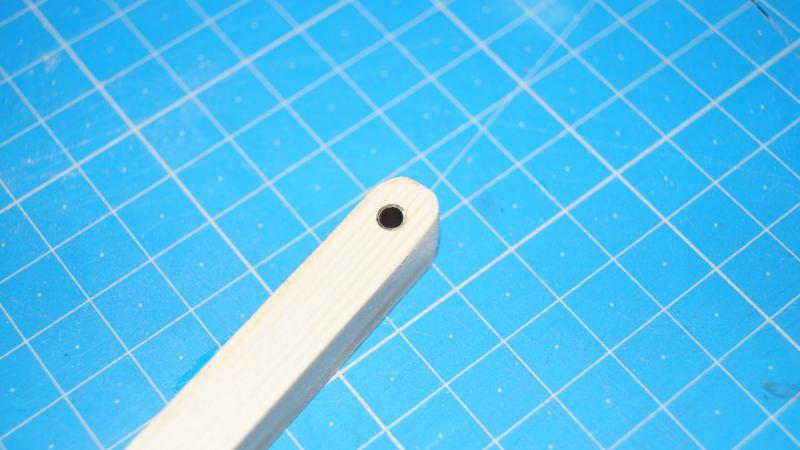

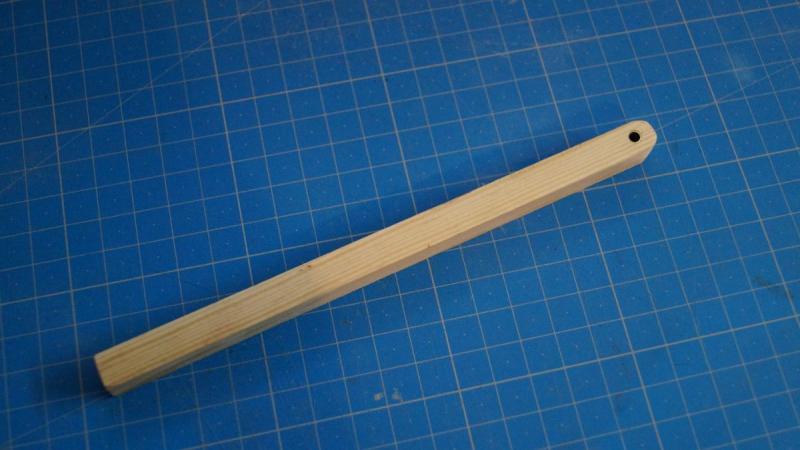

W listwie sosnowej, a dokładnie w osi obrotu silnika umieściłem kawałek rurki mosiężnej fi zewnętrzne 4 mm, fi wewnętrzne 3 mm. Listwa z łożem silnika połączy śruba M3.

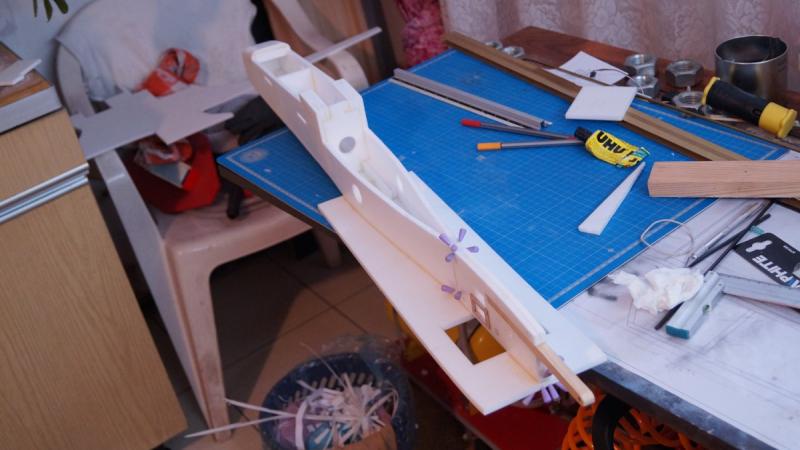

kadłub wraz z listwą jeszcze nie wklejoną




w spodzie kadłuba została wycięta klapka rewizyjna przez którą będzie dostęp do serw ... patent sprawdził się w F/A-22 Raptor więc sądzę tu też się sprawdzi ;)



EDIT ...

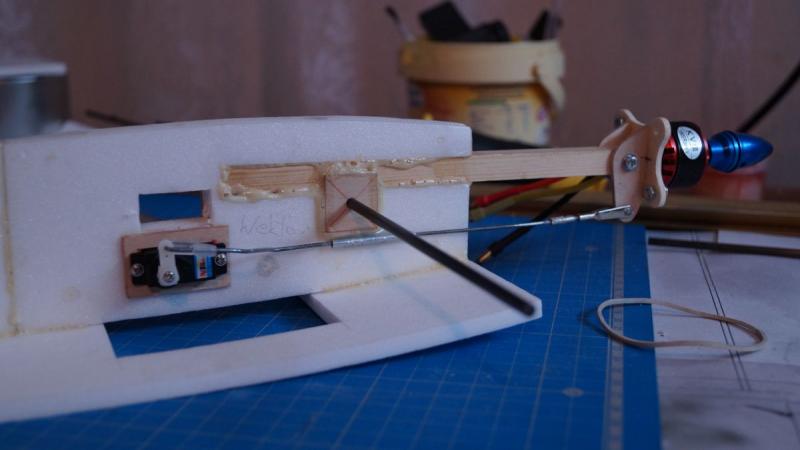

jeszcze na wieczór udało mi się poskładać mechanizm zmiany ciągu :) ... silnik założony tylko tak do zdjęcia trzyma się na dwóch śrubach ... wręga silnikowa zrobiona z balso-sklejki 2.5 mm








CDN ...


Edytowane przez przemo
Odnośnik do komentarza
Udostępnij na innych stronach

Chyba Li-Pol 2200 mAh potrzebny będzie do wyważenia modelu z tak ciężkim ogonem. A skoro Blue Angels to kalkomanie gotowe pod adresem
http://static.squarespace.com/static/51201ae8e4b0684001082bc8/t/512a98e1e4b0fd698ec1d1ce/1361746145173/Blue_Angels_LTR_v2.pdf

Imitacja dopalaczy na nowej 12V Atmega projektu Wojtka chyba będzie co?

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...
  • 5 miesięcy temu...

Jak tam, już po oblocie, czy samolot nadal nabiera mocy prawnej  :D  ? Po raz kolejny zainspirowany twoim wykonaniem postanowiłem zrobić ten sam samolot co ty i również podłączyć się do twojego wątku, jeśli można oczywiście.Tym razem aby nie zapeszyć jak w przypadku Grippena postanowiłem pokazać samolot dopiero po oblocie z którego niestety nie mam filmu. No i mam na celu tym zachęcić Ciebie do dokończenia twojego F18  :)  . Mam nadzieję, że poskutkuje :P . Poniżej zdjęcia  już prawie gotowego samoloty, zostały jeszcze drobiazgi kosmetyczne.






























Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

Kacper gratuluje modelu :) w moim przypadku temat zmarł ale nie widzę żeby coś stało na przeszkodzie aby temat odżył dalej pod Twoim nadzorem z Twoim modelem ;) u mnie modelarstwo zeszło na dużo dalszy plan. Oczywiście odwiedzam forum od czasu do czasu i obserwuje co tam budujecie ;)

Obecnie też "latam" na swój sposób używając do tego roweru ;) jak inni montują kamery na modele tak ja montuje obecnie kamerę na kask ;)
ot to zrobił się mały off top ;)
http://www.youtube.com/watch?v=32_Mpkk0ovg




Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...

Po dłuższej przerwie postanowiłem podłubać trochę przy Ef-ci i nadać jej trochę charakteru :P .Jak dla mnie z farba na samolocie wyglądała zbyt świeżo i samolot wydawał się za czysty więc postanowiłem to zmienić :D .Nie czułem się na siłach aby nanieść linie podziału blach ale za to namalowałem zabrudzenia aby lakier wyglądał na trochę przymęczony












Dodatkowo dorobiłem pylony, a w planach jest wykonanie uzbrojenia, dokładniej rakiet AIM-120 i może mógł by mi ktoś doradzić z czego mógł bym wykonać takie rakiety ? Był bym wdzięczny :) .

Chciał bym też zrobić nowy kokpit dwumiejscowy (bo w wersji dwumiejscowej ten samolot jest najładniejszy  :D ) z pilotami w środku np. http://www.hobbyking.com/hobbyking/store/__24365__Major_Bird_Jet_Pilot_H40_x_W44_x_D25mm_.html



To na razie było by na tyle, jak coś podziałam to dam znać.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

Rakiety bardzo prosto wykonać np: z grubej kredki lub jeżeli "walczysz" z wagą to z okrągłego patyka balsy o odpowiedniej średnicy jak to wykonałem kiedys dla F18 czy Gripena

http://pfmrc.eu/index.php?/topic/31497-f-18-super-hornet-malowanie-daimondbacks/page-2

http://pfmrc.eu/index.php?/topic/32971-saab-jas-39-gripen-park-jet/page-8

Poniżej szablon do wykonania np: metodą Małego Modelarza uzbrojenia do F-18.

F18 Hornet - UZBROJENIE.pdf
