"EDF" 125mm - czyli homemade :)

[sławek]

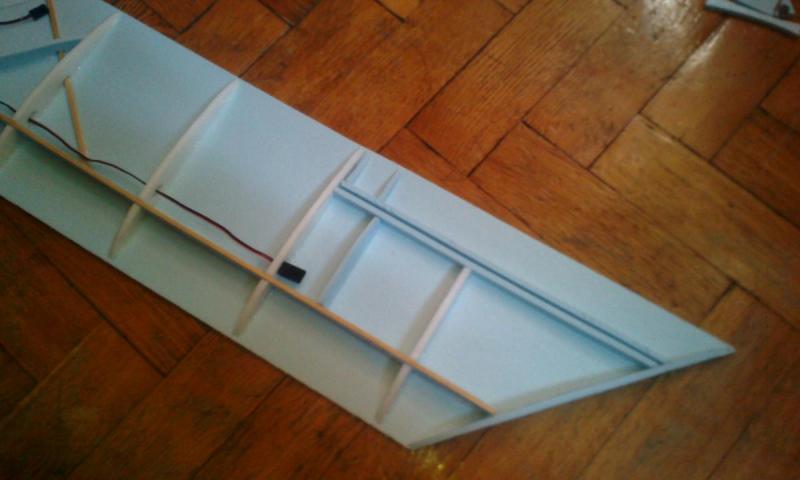

Robi się skrzydełko- dźwigar to dwie listewki sosnowe 3x3  reszta to mix różnych gatunków  pianek ,upał jakoś mnie na razie zniechęca do klejenia....

[sławek]

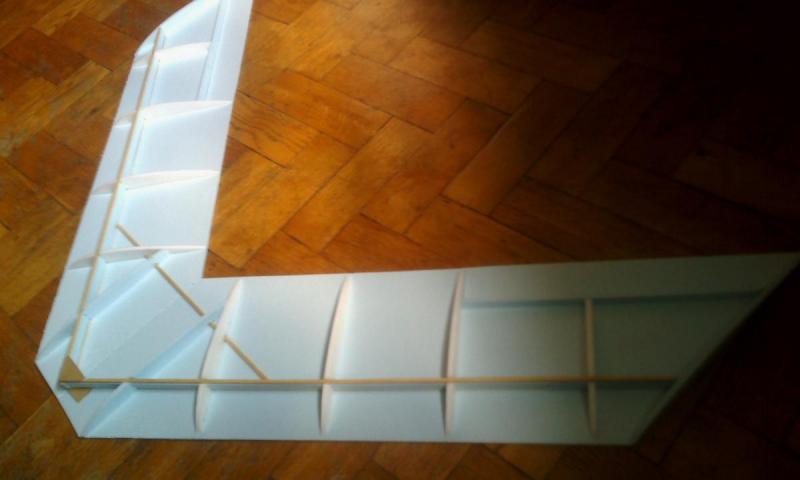

 Skrzydło uzupełnione  przewodami serw i elementami  dla  lotek- po pokryciu góry płata wystarczy je odciąć wkleić zawiasy  i gotowe .

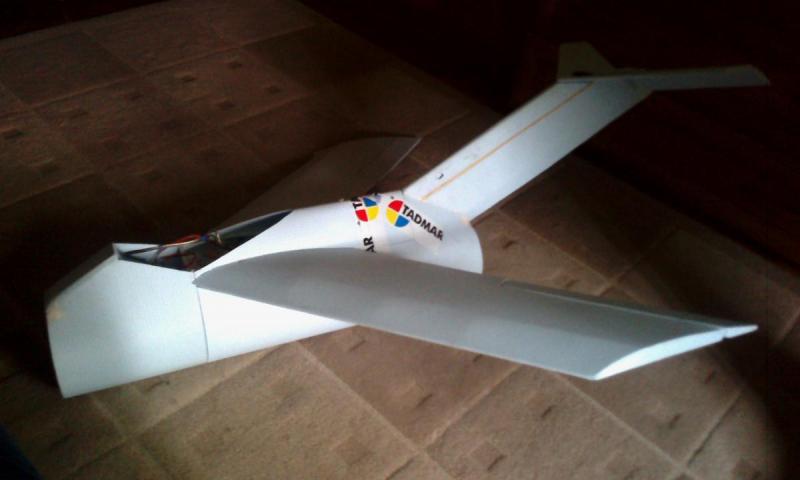

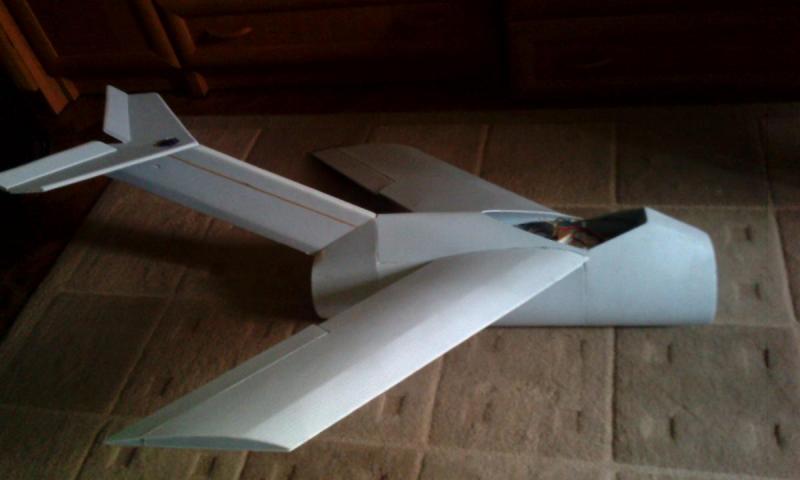

Skrzydło pokryte, lotki wklejone i model  złożony do przymiarki -widać że statecznik poziomy za duży-na szczęście jeszcze nie przyklejony .

Rozpiętość 90cm

Pow ~19dm

Waga na te chwilę troszkę ponad  500g wraz z pakietem 1300mah  a brakuje jeszcze serw,środkowego poszycia kadłuba.,malowania......

[robertus]

Oj może być ciężko na ten napęd

[sławek]

Lekko nie będzie     ale tragedii  też niema -ciąg około 450g  więc  ostatecznie uzyskam minimum ciągu do masy 2/3   -więc poleci  ,ale jak...zobaczymy

Mało przy nim ostatnio grzebałem ale coś nie coś sie wystrugało (sorry za jakość -komórka)

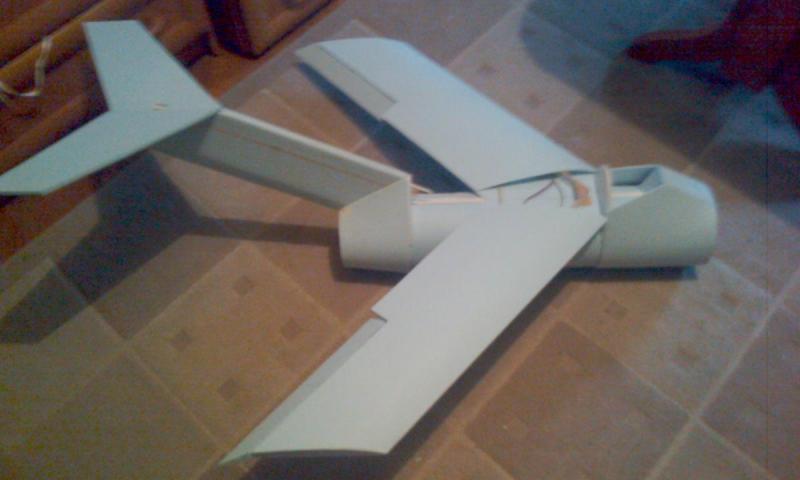

kadłub praktycznie gotowy,została kosmetyka, kabina,i malowanie .

Zmieniłem napęd wysokości -bowdeny źle się ułożyły i był duży opór dla serwa- przeniosłem je bezpośrednio w statecznik poziomy .

SC  mam już bez pakietu w dobrym miejscu  pozwoli mi to na jako takie zrobienie wnętrza kabiny (podejrzewałem że pakiet pójdzie do przodu aby zrównoważyć dość masywny statecznik pionowy...)



Muszę przyspieszyć prace- Jaczek  Roberta tak lata samotnie.....

[sławek]

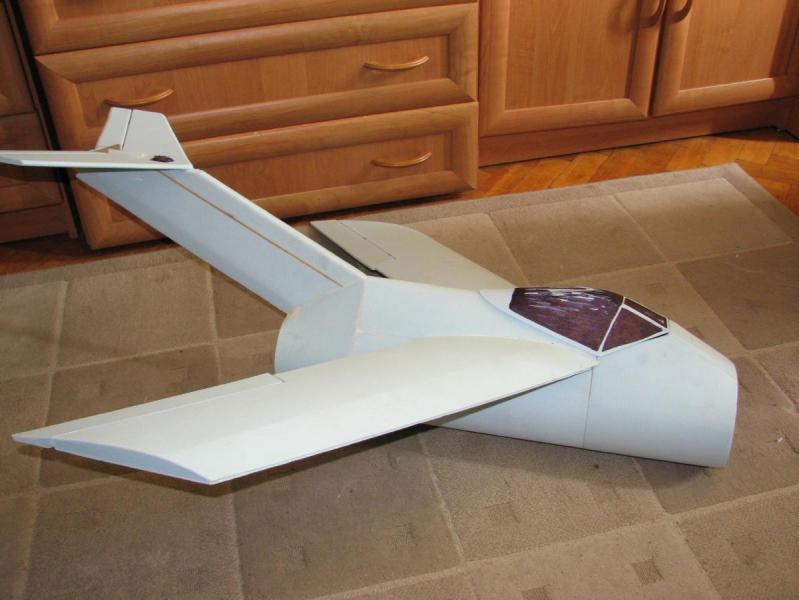

Finisz prac ,do oblotu- zostało mi tylko zamocować popychacze wysokości jak tylko wyschną orczyki ,ustawić aparaturę . Kabina tymczasowa -mija się z celem jej wytłaczanie dla modelu którego przyszłość nie jest stuprocentowa ale do lotu jakaś musi być

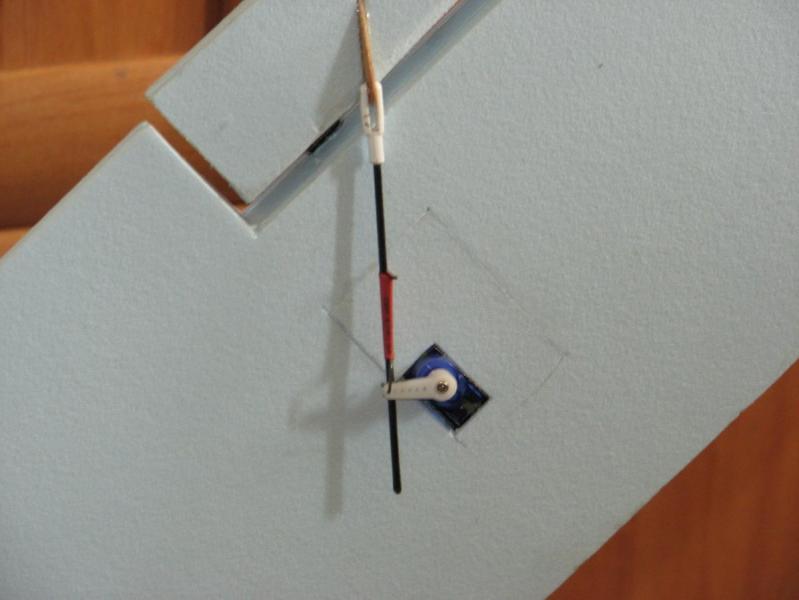

troszkę nie ortodoksyjne rozwiązanie napędu lotek  ale cały model powstaje z "bele czego"

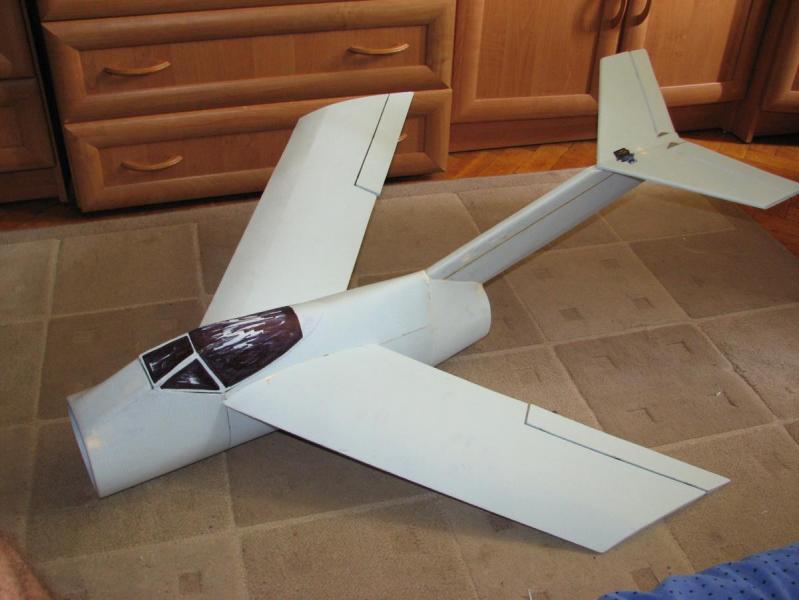

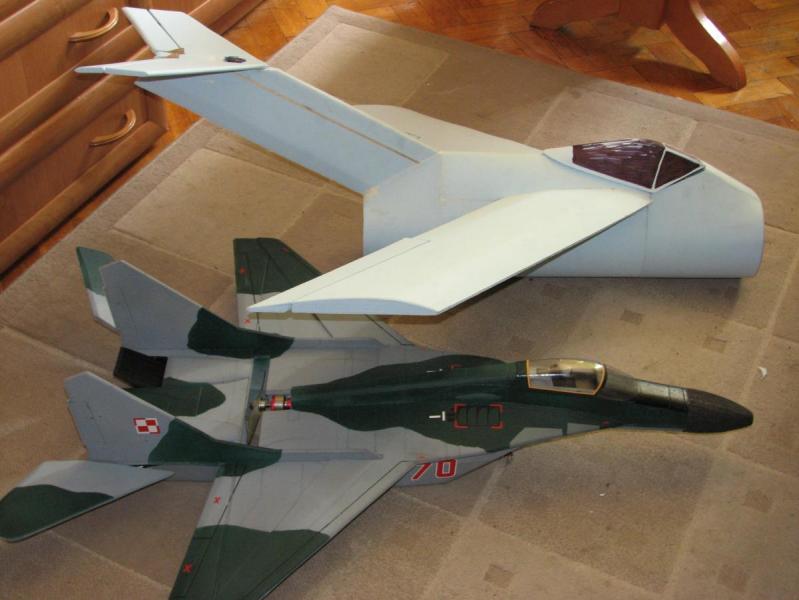

i fotka która lepiej uzmysławia  z jakim grubasem mamy do czynienia





[przemo]

Dla mnie Sławku bomba wygląda cudnie trzymam obydwa kciuki za udany oblot

[Y/F-22]

A może ktoś próbował takiego "EDF-a" w mniejszym rozmiarze ? Myślę nad śmigłem około 4 cale + inrunner, boję się jednak, że te plastelinowe mały gws'y moga rozsypać się w drzazgi przy takich obrotach a nie widzę tak małych śmigieł innych firm. W głowie mam parę pomysłów na taki model ale na razie szukam napędu. Niestety ale tanie chińskie edfy mnie zniechęciły do siebie więc postanowiłem poeksperymentować, może uda się w ten sposób zrobić całkiem ciekawą jednostkę napędową.

[krankor]

Bardzo podoba mi się ten model. Podobnie jak MiG-15 Fattie robertusa. Tamten lata, ten też będzie. Czekam na obloty, bo zapewne na jednym się nie skończy. Trzymam kciuki.

[rapier]

Model bomba. Popraw tylko dźwignię na lotkach bo popychacz powinien iść prostopadle do lotki. Wiem ze miało być ładnie aby nie stawiał oporu ale jak zobaczysz jak pracuje lotka a jak popychacz to ten snap plastikowy gotów ci się rozpiac samoczynnie bo tam dzwignia lotki będzie go rozginala



Wyslane z Note3 przy użyciu Tapatalk

[sławek]

Dzięki  za pochwały ale jeszcze przedwczesne.

Co do dylematu Kuby-  czeka cię raczej przycinanie większych  śmigieł ,(tu kiedyś coś było na temat "edf"a na śmigle ) http://papykilowatt.free.fr/index.htm

Może się rozejrzyj za śmigłami Guntera-  wydają się zachęcające -wersje do bezpośredniego napędu dla szczotek .

Co do lotek to Arek masz 100% racji ale montując tak ich napęd byłem w pełni świadomy  nieprawidłowości  mojego rozwiązania

dla tego napisałem "nie ortodoksyjne rozwiązanie napędu lotek" , odchylenia orczyka związane z ukośną osią lotki względem popychacza nie jest tak duże jak by się wydawało a snapy mają na tyle dużą szczelinę że orczyk ma się gdzie pochylać /odchylać-sprawdzone i niema problemów .(snap kulowy byłby  w tym przypadku oczywiście lepszym rozwiązaniem )

[rapier]

Jak nie ma problemu z ew rozpinaniem to ok, ale rozważ jeszcze zmianę na kulowy przegub zwłaszcza jeśli ten snap jest w pełni plastikowy. Jeśli ma kółek metalowy to ok. ( chodzi mi o zmęczenie materiału i ew zerwanie kółka samego)



Wyslane z Note3 przy użyciu Tapatalk

[sławek]

Kółek to on niema    a kołek plastikowy, zapomniałem dodać że w orczyku dziura była zrobiona większa jak średnica kołka snapu (snapa?) a na sam kołek dałem coś jak by gumową rurkę -dzięki temu nie mam luzu i mam "elastyczność" pracy orczyk-snap bez obciążenia kolka  a sam snap jest "obrączkowany" koszulką w celu uniknięcia rozpięcia (na fotce jeszcze tego nie było)

[sławek]

Odbył się oblot i..... jednym słowem kupa - model latał w kółko ,nie chciał skręcać w lewo .

Może gdzieś miałem źle zaklinowany statecznik pionowy ,może mimo małego śmigiełka wytwarzał się duży moment  przechylający..... może,może ..jak mi uciekł i trzeba było się przedzierać przez zarośla przelało to czarę goryczy- model zdemontowałem a truchło wraz z Robertem połamałem

Sam napęd się sprawdza nadal mimo większego modelu i w tym przypadku już tylko pojedynczego śmigła ale czy coś nowego wymyślę do tego "EDFa"  na razie chyba sobie odpuszczę

Poniżej  dowód wstydu i hańby

https://www.youtube.com/watch?v=ZudHld0VZ_w&feature=youtu.be

[robertus]

Dodam od siebie, że oblot składał się z trzech lotów i trzech nieplanowanych lądowań

W tym jedno w odległości 600m.



Tak prezentował sie przed oblotem

śmigiełko w środku

Myślę, że ten napęd ma przyszłosć.



A tak po oblotach.

W sumie tragedii nie było, ale Sławek zdecydował się na kasacje projektu.

[Y/F-22]

A nie lepiej coś typu latające skrzydło z rurą w formie kadłuba ? Może lepiej by latało, większa powierzchnia i lżej by chyba wyszło. Chodzi mi o coś pokroju np. Great Planes XPD-8 , profil skrzydła tylko trzeba byłoby dobrać, może coś z KFM.



[robertus]

Oblot z mojej perspektywy

[sławek]

Po 3 latach odkopuje idee pseudo-edfa

Tym razem użyję szybszy i lżejszy silnik  od motoszybowca AXN FLOATER JET  2150kv

Do tego 3 łopatowe śmigło 4x5  które pozwala mi na zmniejszenie średnicy napędu z poprzednich 125mm do 100  ,nie wiele ale ten rozmiar pozwoli na budowę mniej karykaturalnych modeli .



Z góry przepraszam za jakość zdjęć -aparat rozładowany a telefon którym są zrobione kiepski  .





Plastikowa rura jako pierścień  napędu   , podstawa na krzyżaku ze sklejki , tym razem bez statora .

Próba napędu pozytywna i jeśli chodzi o "ciągnięcie" ręki,  jak i pojawił się piękny szum a nie dźwięk wiertarki - rokowania dobre



Płatowiec ,tu użyłem ideę do której podchodziłem wiele razy ale jakoś projekty te nie miały szczęścia dotrwać do końca -krycie marketowego "depronu"   na wikol  papierem z nadrukowanym malowaniem .

Może się wydawać że model będzie ciężki i pancerny - nie ma tragedii  tym bardziej że podkłady są co raz delikatniejsze więc są również lżejsze -myślę że wagowo wychodzi podobnie jak bym wykonał go z pianek typu np  Foam-x  ( a odpada malowanie..... no może ewentualnie cienka warstwa ochrony bezbarwnym)



Pomysł

poszycie (kolory zapisane w Cmyku więc mogą się wyświetlać na stronie w dziwnych barwach )

budowa

[Tomek]

La super !
