Ta książka to nie jest monografia. W monografii miał byś znacznie więcej przydatnych informacji, ale tu też coś na pewno znajdziesz.

A robota jak zwykle bardzo estetyczna.



Dzięki Bartku No i nawet na tym się nie znam ale w sklepie w którym to kupiłem było w kategorii właśnie monografie, więc tak się tym wytłumaczę Przyjdzie, poczytamy i pooglądamy obrazki i zobaczymy ale pasy inwazyjne muszą być

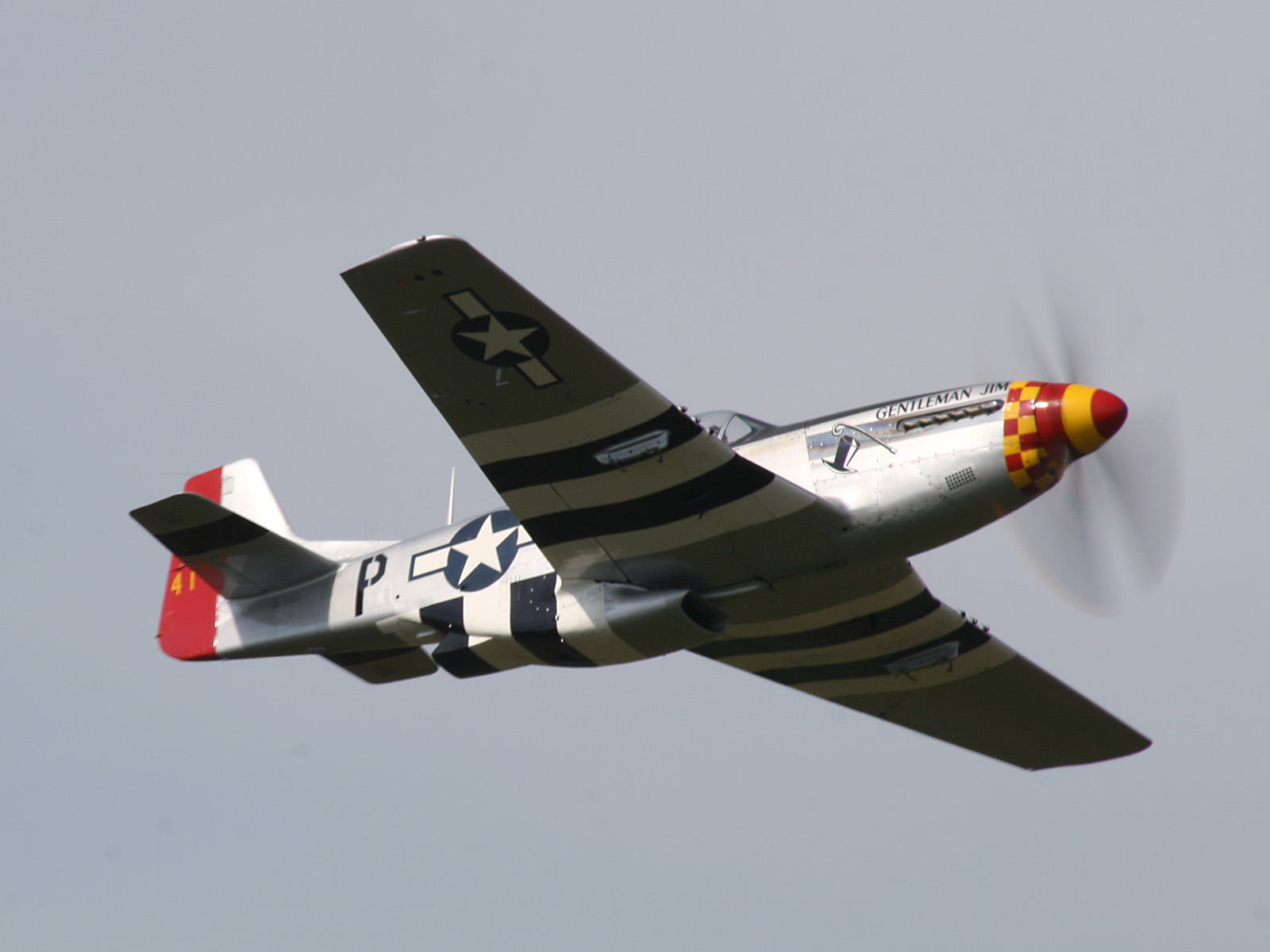

a jeszcze spodobało mi się takie malowanie

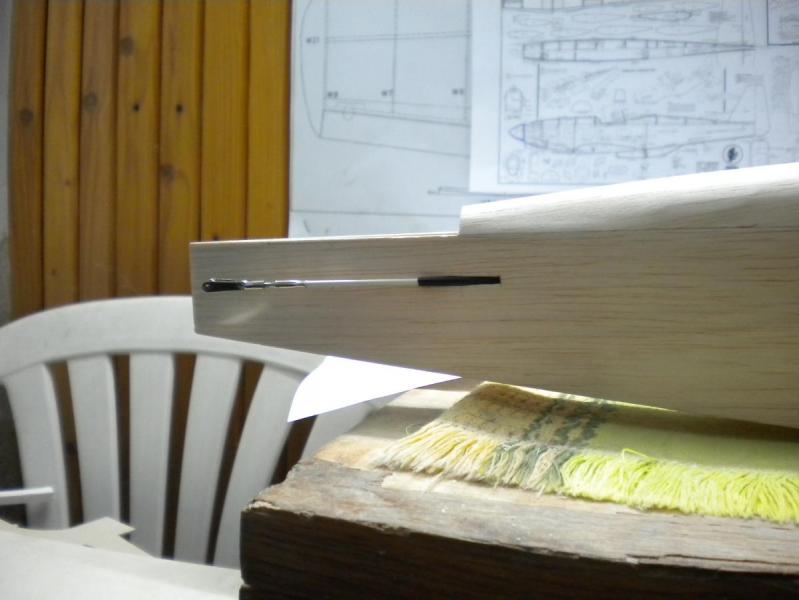

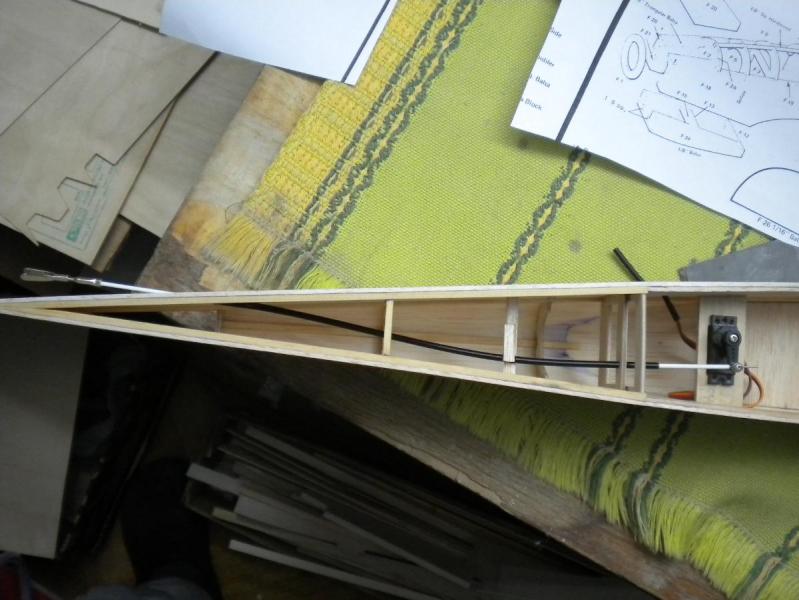

zrobiłem półkę na serwo SW i poprowadziłem bowden więc mogę zamykać już powoli kadłub od spodu. kadłub waży w tym momencie 99 g.



[Bartek Piękoś]

Dzięki Bartku No i nawet na tym się nie znam ale w sklepie w którym to kupiłem było w kategorii właśnie monografie

Poszukaj monografii AJ Press, numery pozycji 55-57 (3 części). Częśc 2 jest obecnie na all...., poza tym antykwariaty. Ew. trzeba polowac na zwroty ze sklepów. A jak chcesz rysunki i schematy malowań, to seria Top Color (Kagero lub Ajpress, nie pamiętam), jednak to dośc droga pozycja.

Możesz równiez poszukac Modelmanii 3, Aj Pressu. Znacznie tańsza.

[przemo]

Dzięki Bartku za zainteresowanie tematem może uda mi się jeszcze coś znaleźć prócz Modelmanii 3 bo ją mam ... póki co wklejam screeny opracowań które posiadam, dzięki uprzejmości kolegów z naszego forum dziękuje ...



a póki co zabrałem się za dół kadłuba i tradycyjnie zamieszczam kilka zdjęć z prac

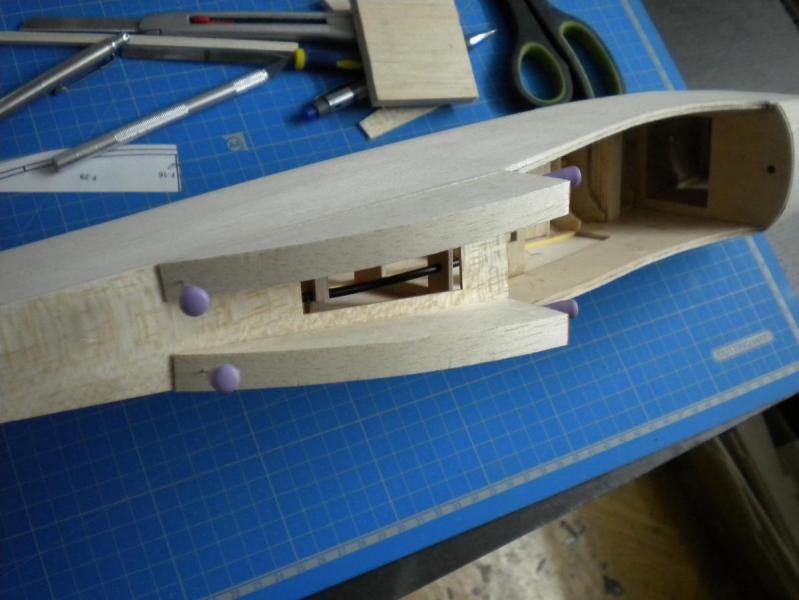

Boki garbu na dolne kadłuba wykonane z balsy 10 mm, tak było w planach i wolałem nic tutaj nie zmieniać bo w sumie model będzie na tym lądował. Między bokami widać dziurę przez która będzie uchodzić powietrze z kadłuba.

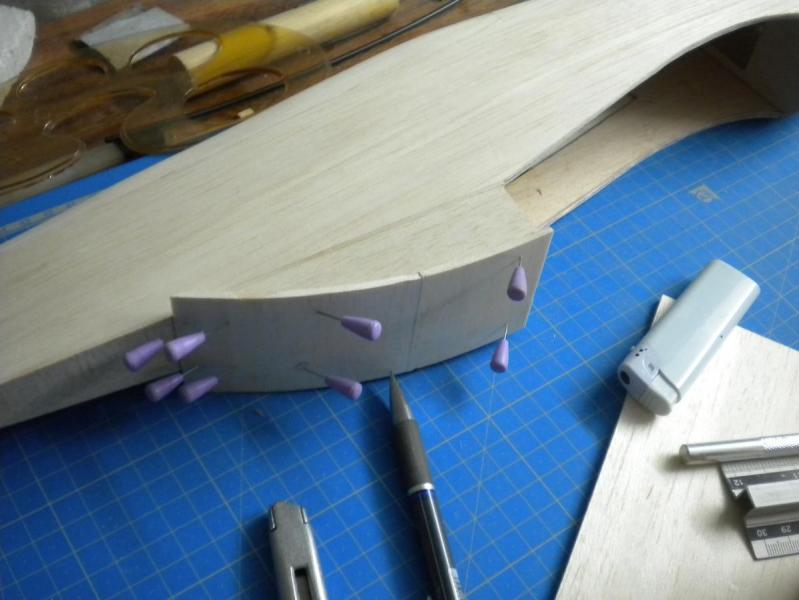

klejenie poszycia garbu balsą 3 mm

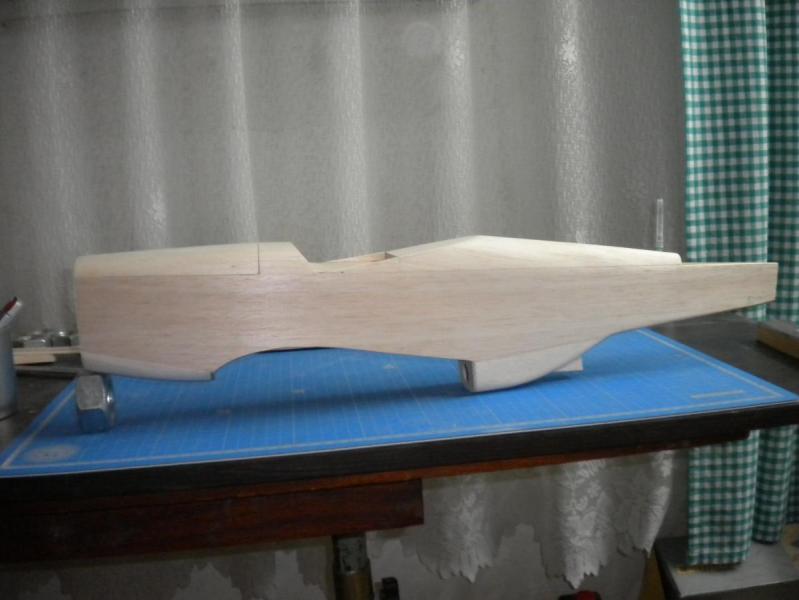

a na obecną chwilę tak wygląda kadłub ... waga 113 g

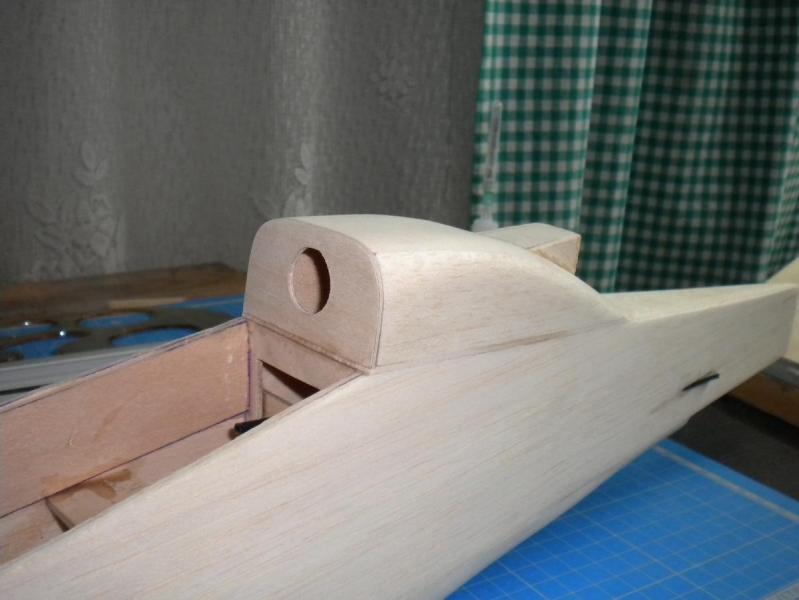

Zamknięcie czołowe garbu zrobione ze sklejki 2 mm

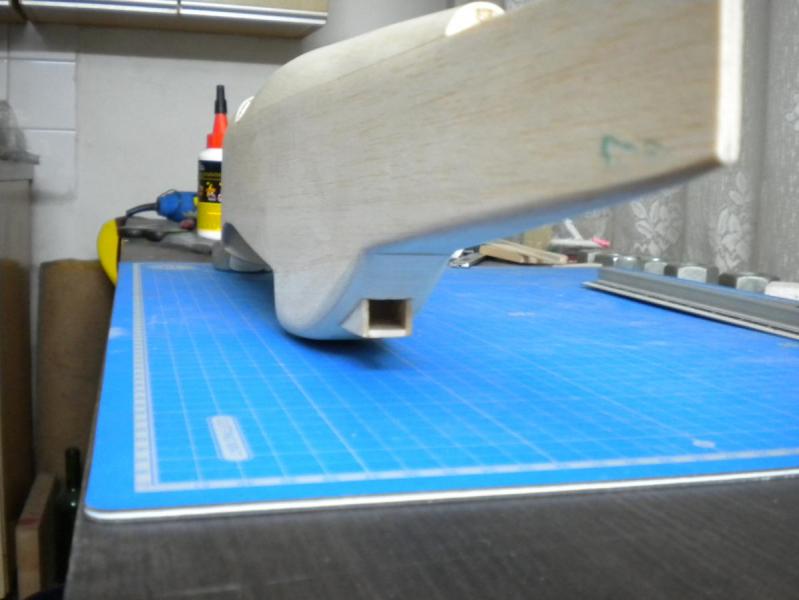

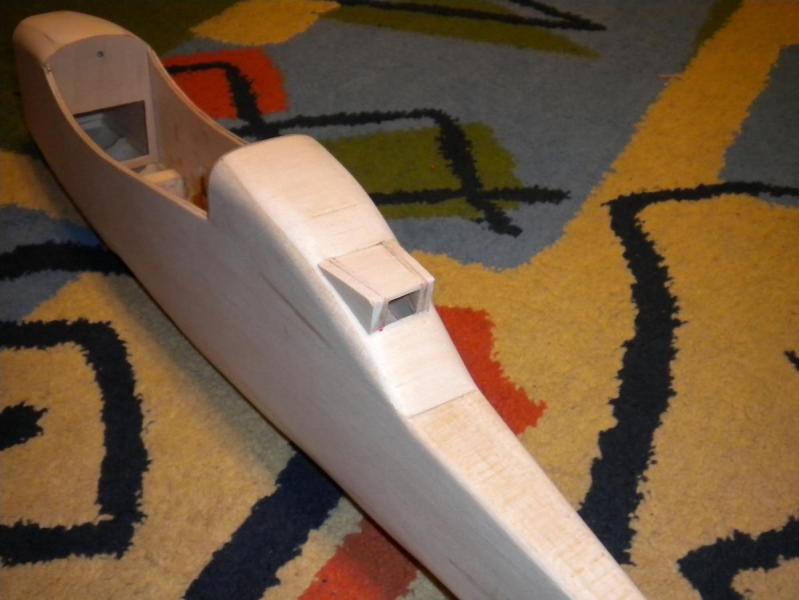

wylot powietrza z kadłuba ... wyszedł dość symboliczny jak chodzi o szerokość ale nie chciałem ruszać boków garbu i według mnie może być



[Emhyrion]

to ujście jest za wąskie. Poza tym jak na razie fajnie to zaczyna wyglądać

[sławek]

Otworu nie musiałeś poszerzać ale "klapę" wylotu -ten domek - mogłeś przynajmniej zrobić szerszy i jeśli się nie mylę nie powinien się zwężać tak mocno

[przemo]

macie racje Panowie ... zrobie tak jak radzi Sławek, czyli otwór zostaje taki jaki jest a samą klapkę poszerzę szkoda że nie wpadłem na to wcześniej ale chyba za długo dzisiaj w warsztacie siedziałem ...

[sławek]

Dodam że zwężenie klapy wylotu jest następstwem zwężania się kadłuba -czyli zwężenie ma być równoległe do burt kadłuba w tym miejscu -tak mi wyszło z szybkiej analizy zdjęć

[f-150]

Przemek.Adres mailowy prześlij na PW.

[przemo]

Przemek.Adres mailowy prześlij na PW.



Poszło Panie Wojtku adres wysłany.

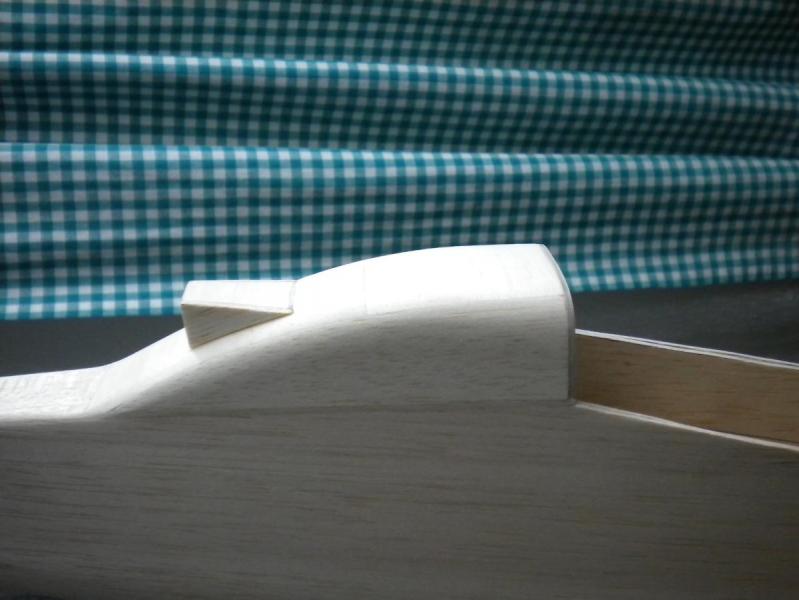

Poprawiłem nieco wylot powietrza ... od góry zaszpachluje łączenia i sądzę że będzie dobrze

[f-150]

To zaglądnij do poczty

[przemo]

To zaglądnij do poczty



dziękuje ślicznie za kolejną lekturę doszło ... jestem wdzięczny

[przemo]

Jest decyzja w sprawie malowania Mustanga ... "six shooter" ...



więcej ciekawych zdjęć samolotu w tym malowaniu

http://www.mustangsm...01013737/5151/1



EDIT ...

kojarzycie jak się nazywała postać z kreskówki co jest namalowana na kadłubie ? Bądź z jakiego studia jest? Bo jakoś nie mogę namierzyć ...



EDIT już mam ... Yosemite Sam jest na kadłubie ... tematu nie było

[bart07]



kojarzycie jak się nazywała postać z kreskówki co jest namalowana na kadłubie ? Bądź z jakiego studia jest? Bo jakoś nie mogę namierzyć ...





Królik Bugs, seria na dzikim zachodzie. W google wpisałem "bugs bunny wild west" i się znalazł.

[f-150]

http://hobbyking.com/hobbyking/store/__20182__Nose_Art_34_Six_Shooter_34_L_R_Handed.html

[RAFALR30]

Na e-mail podesłałem Tobie Przemo do wydruku kowboja (Yosemite Sam) i napis Six Shooter + oznaczenia zestrzeleń - wszystko z zachowaniem skali.

[przemo]

W hk to tam jest chyba wszystko ... dzięki Wojtku za link ale w najbliższym czasie nie przewiduje zakupów tam.

ale za to Rafał poproszony o pomoc stanął na wysokości zadania ... raz jeszcze ogromne dzięki za detale przesłane przez Ciebie, jednym słowem są świetne ... mając przygotowane coś takiego to już nie mogę się doczekać malowania

Zamieszczam chyba najważniejsze detale do malowania "Six Shooter" resztę jakoś się zrobi



ale zanim dojdzie do malowania modelu to jeszcze wiele godzin muszę nad nim posiedzieć ....

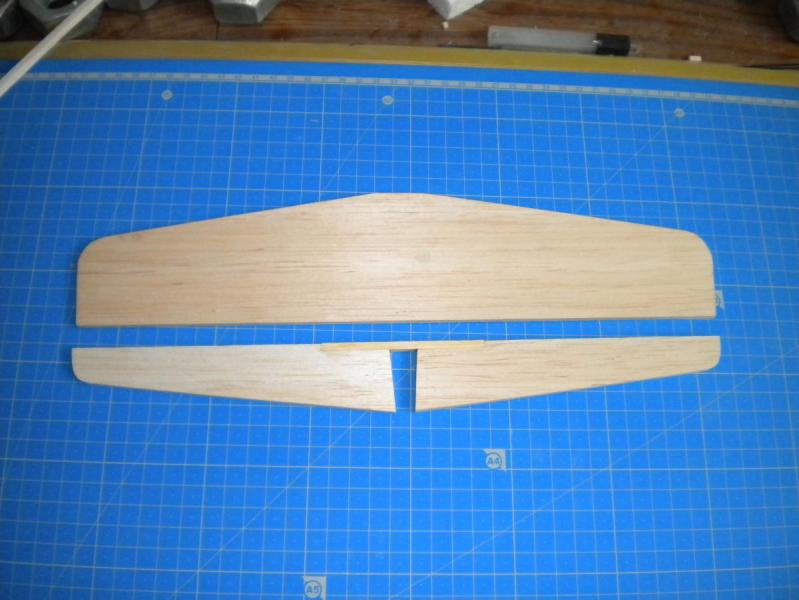

wyciąłem statecznik poziomy wraz ze SW. W planach ma być balsa 3 mm ale jak też to zrobiłem w BF 109 usterzenie zrobione z balsy 4 mm.

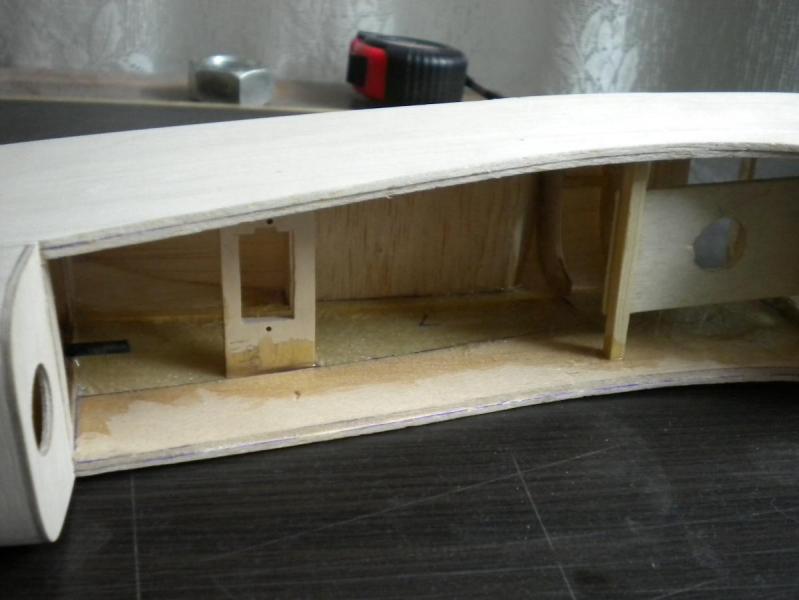

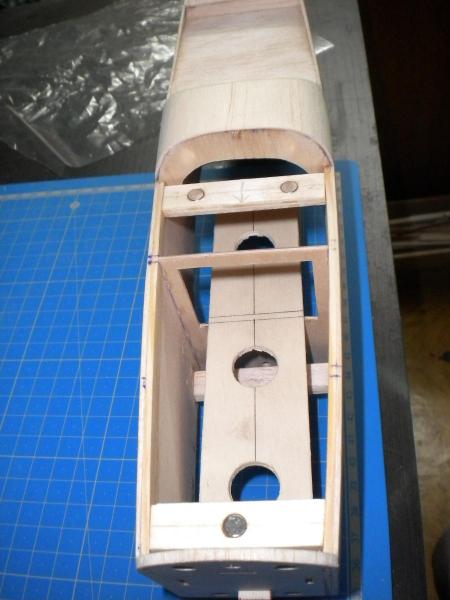

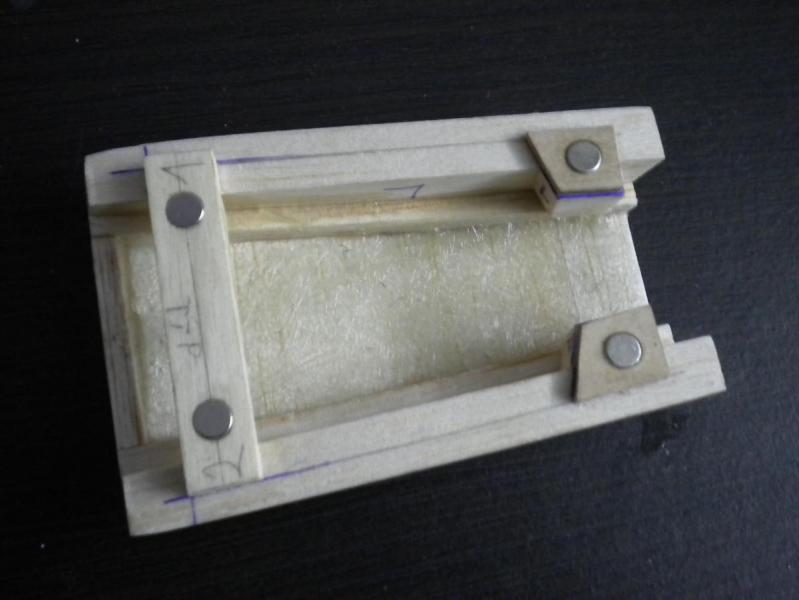

Dorobiłem i wkleiłem półkę na pakiet z 3 mm balso-sklejki

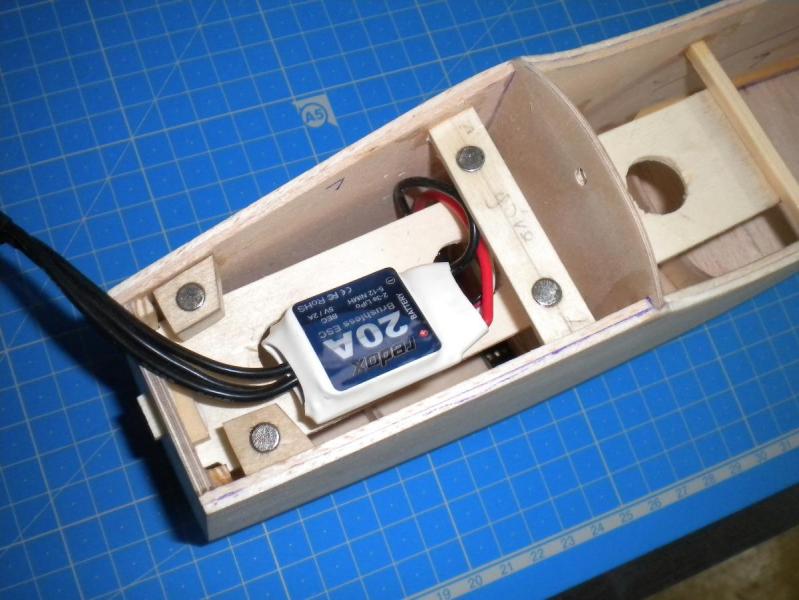

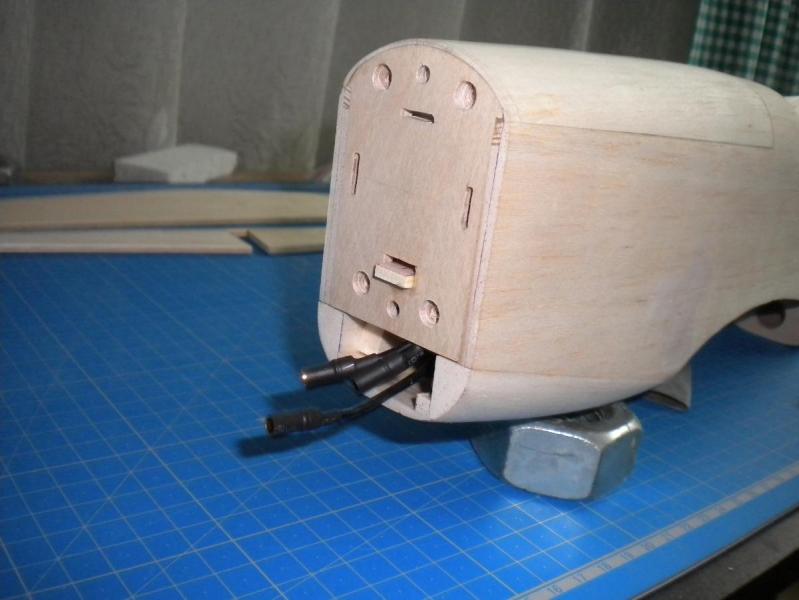

po wklejeniu półki zrobiła się komora na regulator



a tak będzie po zamknięciu klapki na pakiet (ten wystający kawałek sklejki z wręgi silnika jest od półki na pakiet)



Mając doświadczenia z pierwszych lotów warbird'em a mianowicie moim BF 109 postanowiłem wzmocnić kadłub po przez wy laminowanie wnętrza kadłuba włóknem szklanym ("wy laminowałem" - może to duże słowa do czynności jaką wykonałem ale jakoś trzeba było to nazwać)



spód klapki na regulator po dopasowywaniu do kadłuba również się co nie co uszczuplił miejscami, szczególnie na rogach od środka więc go pociągnąłem z rozpędu żywicą i włóknem szklanym



Kadłub po tych zabiegach waży 138 g i nadal mam zamiar się zmieścić z wagą RTF 750 g



CDN ...

[przemo]

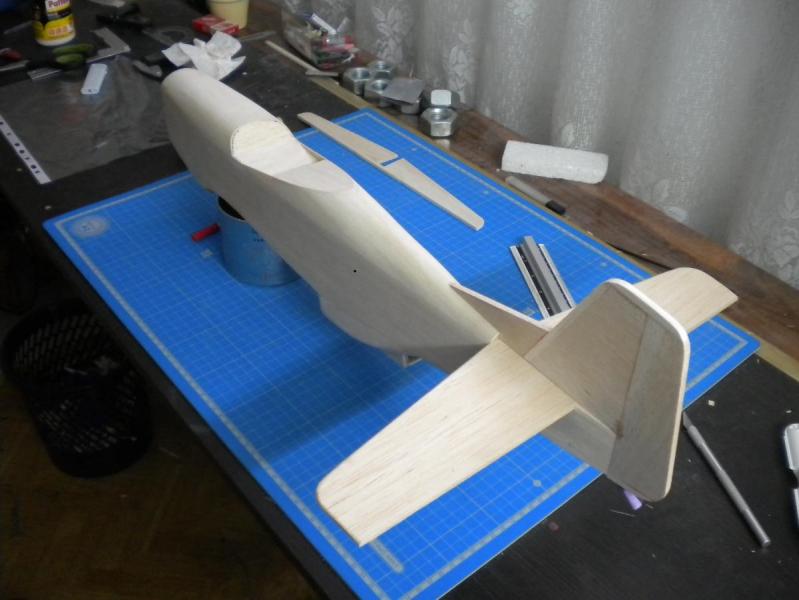

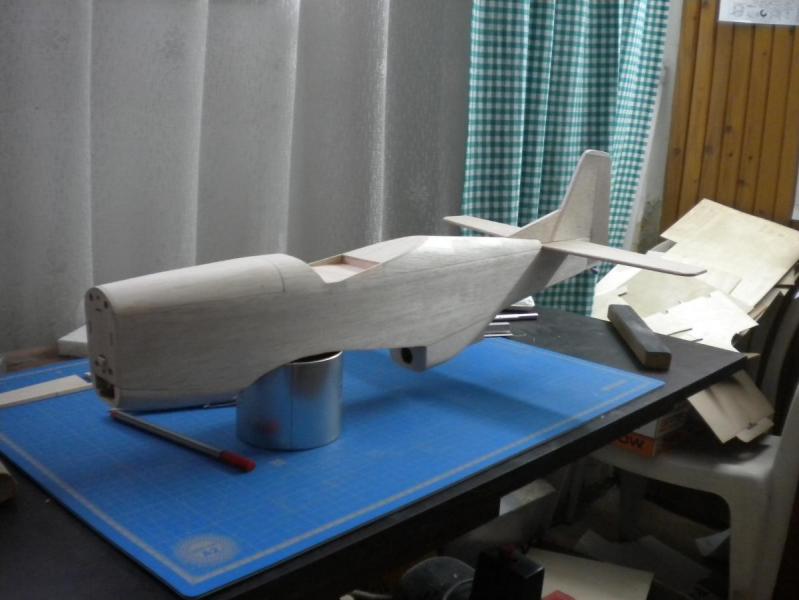

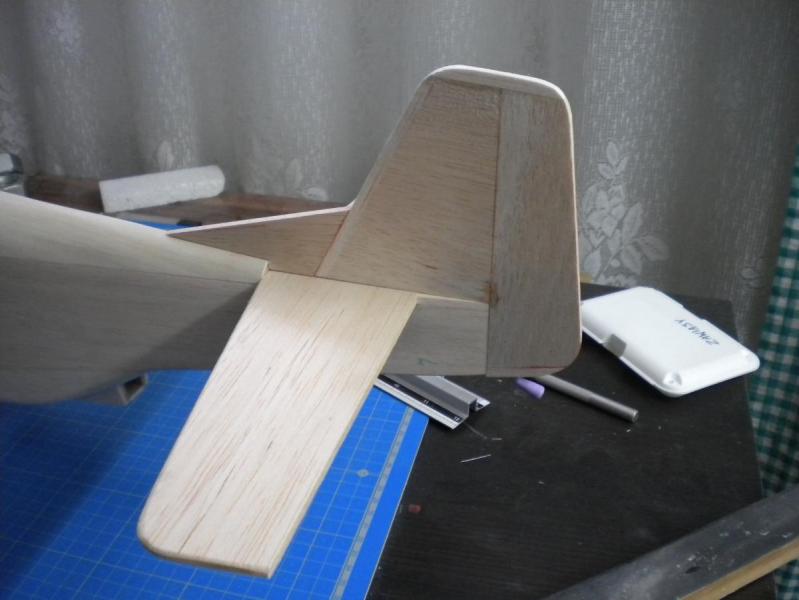

Zabrałem się za usterzenie pionowe i prezentuję przymiarkę na szybko. Co do samego statecznika pionowego to poszerzyłem go o 5 mm i ściąłem górną jego krawędź żeby upodobnić go bardziej do oryginału ... jeszcze muszę mu troszeczkę pracy poświęcić a mianowicie wyciąć w nim miejsce na belkę łączącą połówki SW, ładnie oszlifować, wyrównać łączenie paneli i zaokrąglić krawędź natarcia. Statecznik wykonany z balsy 4 mm.

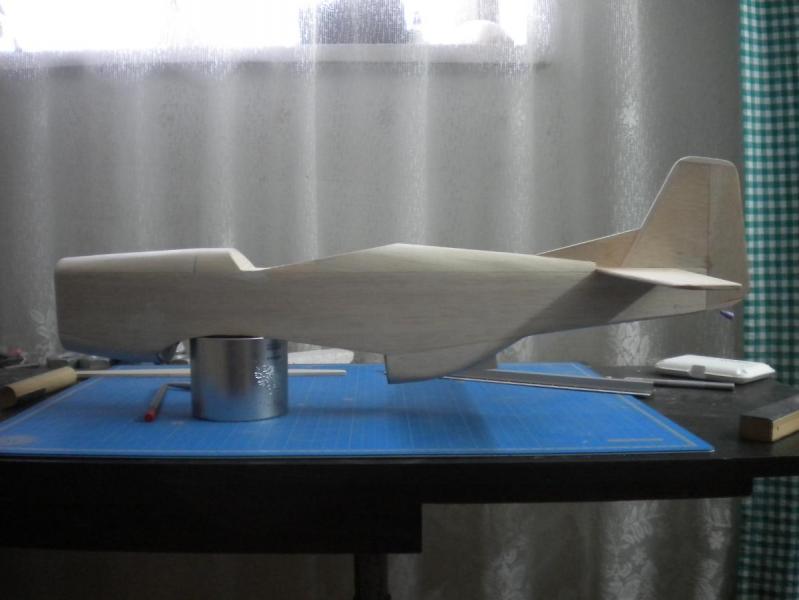

coś już zaczyna się powoli choć troszeczkę upodobniać



CDN ...

[Emhyrion]

Ładnie Ci to wychodzi. I strasznie szybko... CO będzie następne?

[kesto]

zwracaj uwagę na układ słoi w balsie

[przemo]

zwracaj uwagę na układ słoi w balsie



zwracałem i według mnie tak jest dobrze no chyba że się mylę (nie mam za wiele doświadczenia w tym) ... dla wzmocnienia wkleiłem listwę balsową 4x5 mm na natarciu statecznika, na dolne i górnej krawędzi również ... w rękach ster jest solidny i nie odkształca się, jest sztywny.





EDIT ...

normalnie te posty jakoś mi uciekają znowu nie zauważyłem

Ładnie Ci to wychodzi. I strasznie szybko... CO będzie następne?



Dziękuje w sumie nie wiem co będzie następne ale myślę może coś na dwa silniki i tak do rozpiętość 1.2 m i oczywiście konstrukcja WWII ale czas pokarze jak będzie
