FUN FLY Amper ... zainspirowany depronowym fun fly'em buduje konstrukcyjny model ... wstępnie projekt później budowa ... PLANY

Recommended Posts

Przemek,

przypomniałeś mi, jak fajne są Twoje warsztaty. Pomysł, realizacja, spójność, konsekwencja i niesamowite tempo.

Miło popatrzeć, nawet zazdrośnie ;)

  • Upvote 1

Share this post


Link to post
Share on other sites

Przemek,

przypomniałeś mi, jak fajne są Twoje warsztaty. Pomysł, realizacja, spójność, konsekwencja i niesamowite tempo.

Miło popatrzeć, nawet zazdrośnie ;)

Dziękuje Bartku za dobro słowo ;) fajnie że mam obserwatorów jest to duża mobilizacja dla mnie ;)



Wracając do budowy ... w niedziele zamówiłem materiał a we wtorek po 9 rano kurier już dostarczył paczkę ... rewelacja !!! :)

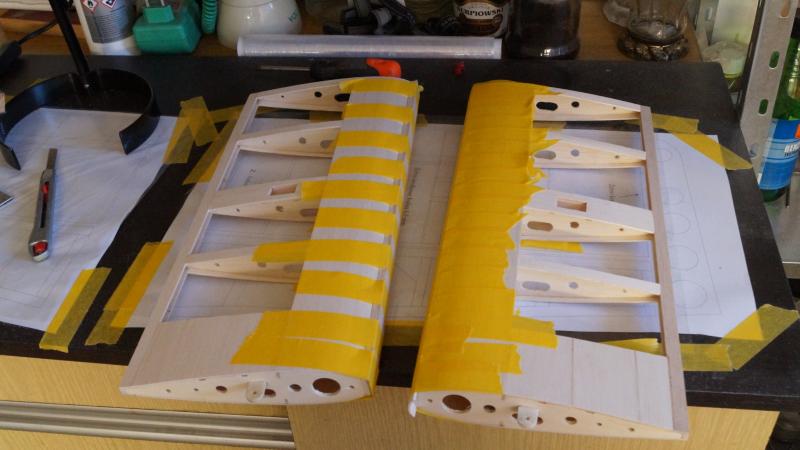

Tak że tego no ... skrzydła gotowe ... oczywiście brak lotek jak na razie.

Oczywiście znowu wdarło się małe "fopa" :P ... na etapie rysowania odciąłem z żebra na natarciu 4 mm tak żeby natarcie powstało z listwy tej grubości, ale nie wziąłem pod uwagę kesonu 1,5 mm więc sama deska 4 mm na natarciu to mało i trzeba było dać 6 mm ... no ale oczywiście było już za późno na balsę 6 mm więc trzeba było dokleić mięsa ...

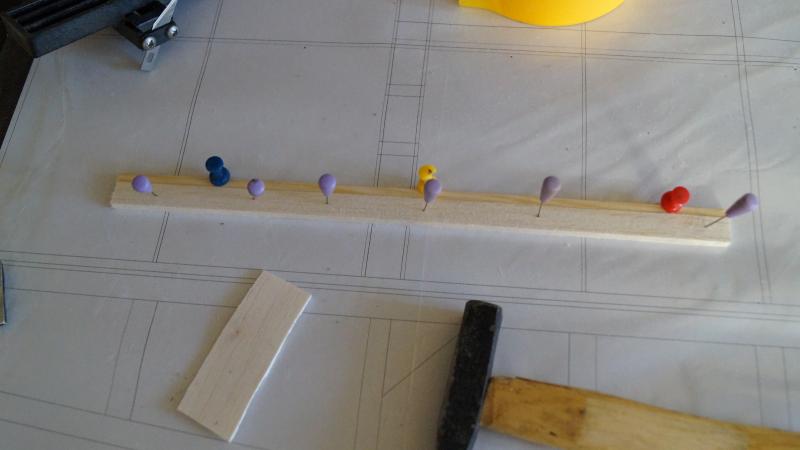

jeden płat zacząłem szlifować i po wstępnym oszlifowaniu dokleiłem balsę a drugi był nie tknięty więc sprawa była prostsza

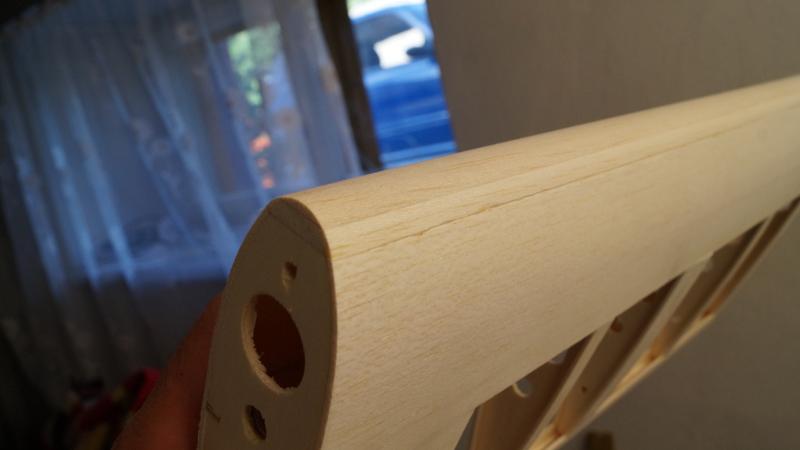

No i po poprawkach natarcie gotowe

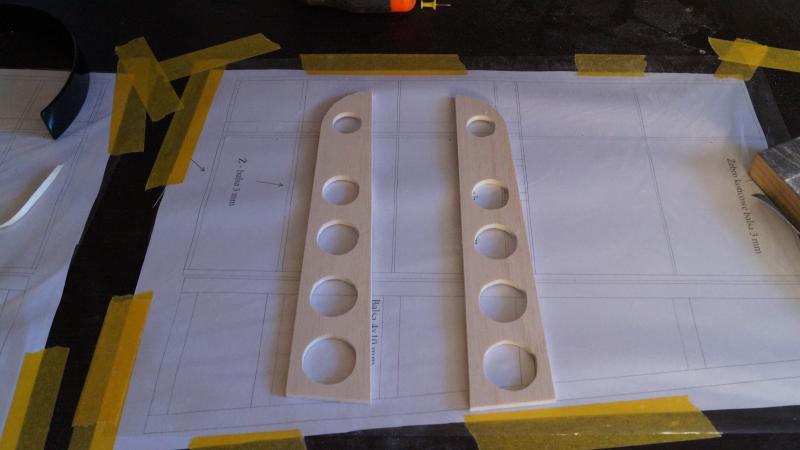

Dalej wycięte zakończenie skrzydeł z balsy 4 mm ... na tym etapie zrozumiałem że lotki będą potężne (chyba nawet za bardzo)

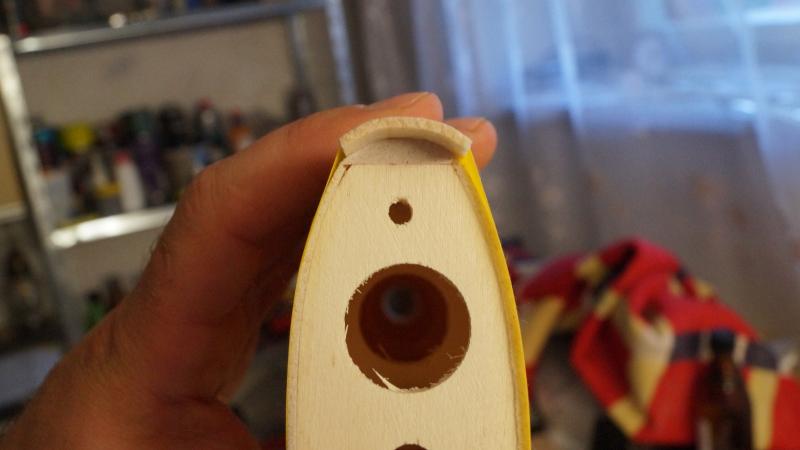

dorobiłem mocowanie kabiny na magnes neodymowy fi 6 mm a grubość 4 mm ... trzyma jak szalony ;)

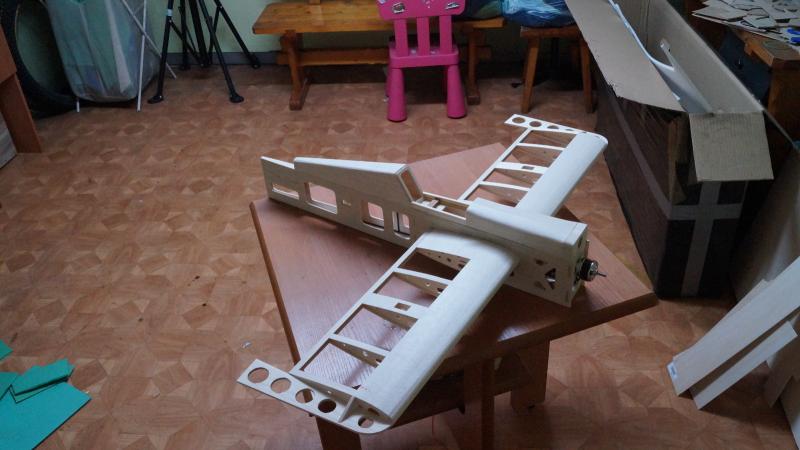

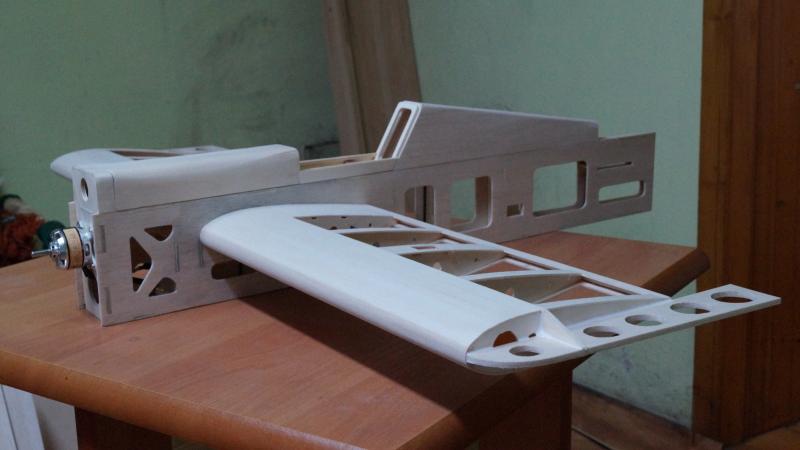

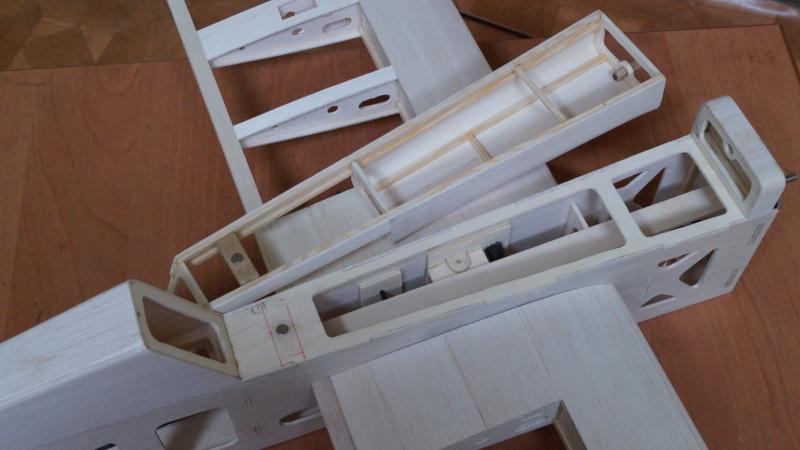

no i tak wygląda na dzień dzisiejszy model ...

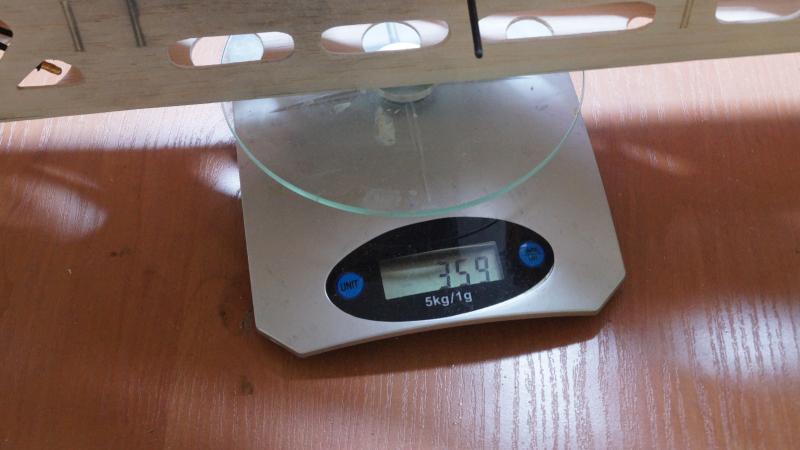

i waga drewna z silnikiem to 359 g




i powiem szczerze że nie mam pojęcia czy to dużo czy mało .... wyszedłem z wprawy więc na koniec waga pokarze ;)



CDN ...

Share this post


Link to post
Share on other sites

A bo zapomniałem znowu zapytać .... pokrycie ... oracover vs oralight ??? czyli 54 g/m2 vs 36 g/m2 ... zawsze używałem oracover, więc czy jest różnica między tymi foliami ? Chodzi mi o porównanie pod kątem klejenia obydwóch foli ... jak to mówią grosz do grosza i będzie kokosza  ;)



A tak całkiem przy okazji wykopaliska całą gębą i to przydatne ... otwieram szafkę (dawno nie wietrzona) a tam kopyto owiewki do ENERGY ... przymierzam do kabiny i idealnie jest za duże więc pójdzie na przeróbkę do tego modelu ... balsa zaoszczędzona ;) teraz tylko dobrze rozmierzyć i kupić "kole ordżinal" z biedronki bo butelka jest idealna do wytłoczek by ręczna opalarka.

trwa struganie ...




A bo zapomniałem znowu zapytać .... pokrycie ... oracover vs oralight ??? czyli 54 g/m2 vs 36 g/m2 ... zawsze używałem oracover, więc czy jest różnica w kładzeniu oralight ? Chodzi mi o porównanie pod kątem klejenia obydwóch foli ... jak to mówią grosz do grosza i będzie kokosza  ;)


EDIT ...
idę spać bo mnie żona ukatrupi zaraz ...


efekt


Share this post


Link to post
Share on other sites

Solarfilm standard 42g/.m,  Solarfilm Litespan 29g/.m często kryję tymi , nabywam  tu  http://sklep-modelarski.eu/folia-solarfilm-standard-niebieska-lux-blue-2mb-p-697.html ,   ale używam też  oracover Różnicy w klejeniu nie widzę za bardzo- tylko temperatura nieznacznie różna na żelazku-wszystko zależy od umiejętności  ;) i odporności na nie zawsze układającą się folię tam gdzie akurat chcemy :)  :)

  • Upvote 1

Share this post


Link to post
Share on other sites

ja nie zauważyłem różnicy w naklejaniu Oracover i Oralight. Moim zdaniem Oralight jest natomiast zauważalnie delikatniejsza. Wystarczyło niefortunnie położyć model i na skrzydle robiło się punktowe wgniecenie. Nie było problemu, żeby to żelazkiem naciągnąć, ale mimo wszystko trochę irytujące.

  • Upvote 1

Share this post


Link to post
Share on other sites

Solarfilm standard 42g/.m,  Solarfilm Litespan 29g/.m często kryję tymi , nabywam  tu  http://sklep-modelarski.eu/folia-solarfilm-standard-niebieska-lux-blue-2mb-p-697.html ,   ale używam też  oracover Różnicy w klejeniu nie widzę za bardzo- tylko temperatura nieznacznie różna na żelazku-wszystko zależy od umiejętności  ;) i odporności na nie zawsze układającą się folię tam gdzie akurat chcemy :)  :)

Hmmm a jak właśnie z wytrzymałością takiej foli ? Chodzi mi o tą solarfilm Litespan ? Waga wygląda zachęcająco ... jak wiadomo lotnisko trawiaste więc i na pewno będą lądowania w trawie a co za tym idzie ryzyko uszkodzenia wysokie. Z zwykłą oracover nie było kłopotu ale waga dobre ponad 50 g/m2 więc dając lżejszą folię urwie parę gram na całym modelu.



ja nie zauważyłem różnicy w naklejaniu Oracover i Oralight. Moim zdaniem Oralight jest natomiast zauważalnie delikatniejsza. Wystarczyło niefortunnie położyć model i na skrzydle robiło się punktowe wgniecenie. Nie było problemu, żeby to żelazkiem naciągnąć, ale mimo wszystko trochę irytujące.

hmmm daje do myślenia i zobaczę co mi Władek odpisze odnośnie solarfil litespan ... jak coś to najwyżej będę oklejał standardową i już poświęcę te parę gram na całym modelu ... no cóż ... nie będę latał z żelazkiem po łące o ile nie roztrzaskam go przy próbie oblotu :P



Dzięki za odpowiedź Władku i Arku ;)



Wracając do modelu troszeczkę go znowu dzisiaj przybyło ale nie mam na chwilę obecną jak wrócić zdjęć więc przy najbliższej okazji nie omieszkam tego zrobić ;)

Share this post


Link to post
Share on other sites

myślę, że od trawy nie powinno być problemu. Raczej punktowy nacisk powodował odkształcenie. Oracover też by się poddała, ale przy mocniejszym dociśnięciu. Jak rozbiłem model i rozbrajałem resztki do kosza, to całkowite rozerwanie folii nie było takie łatwe ;) mam chyba jakieś resztki czerwonej transparentnej, mogę je podesłać do testów, ale nie wcześniej niż w przyszłym tygodniu.

Share this post


Link to post
Share on other sites

Było by super ;) dziękuje



EDIT ...

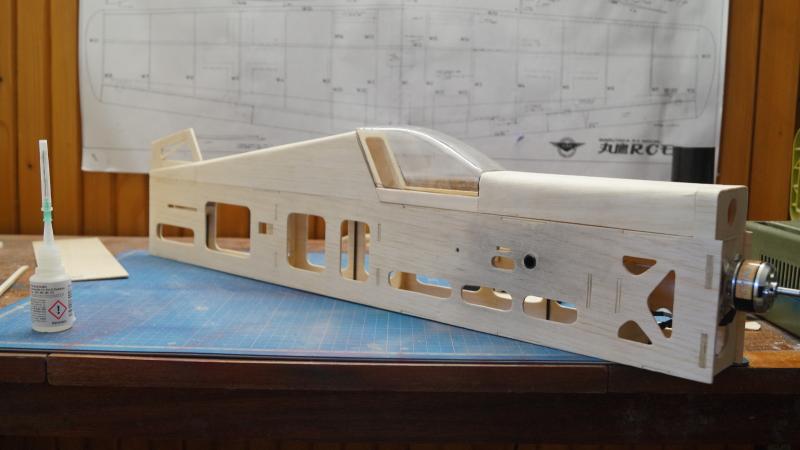

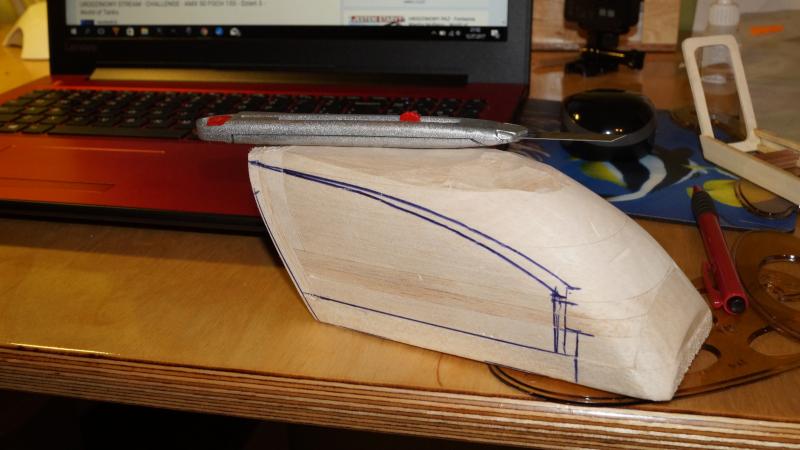

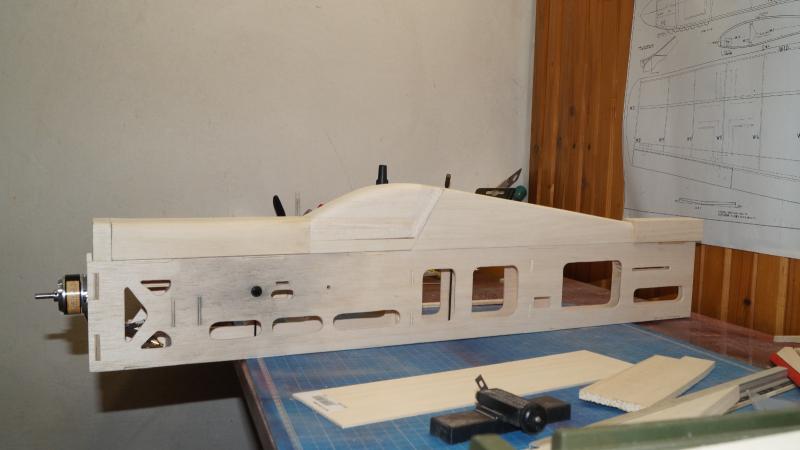

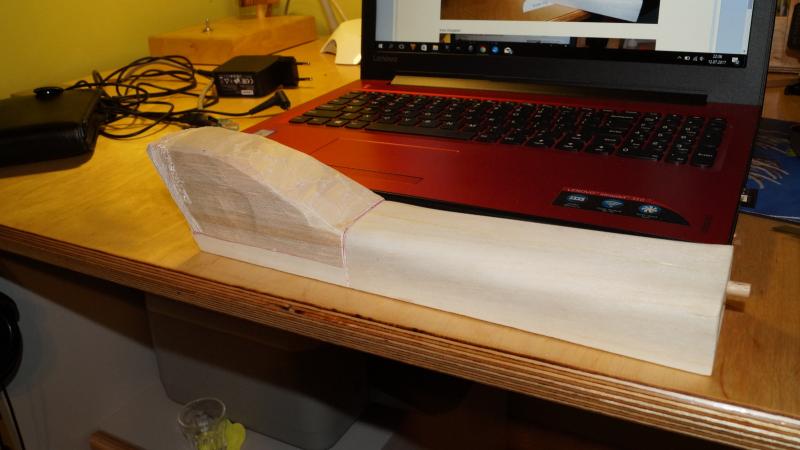

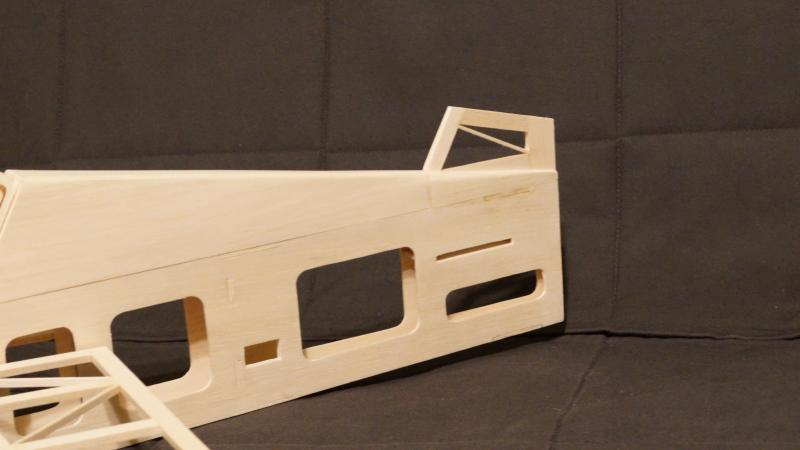

Jak tez pisałem modelu ciut przybyło ... kopyto oszlifowane teraz tylko ciut powiększyć i można obkurczać butelkę po "koli ordżinal" z biedronki.




lotki gotowe ... są duże, a nawet bardzo i nie wiem czy nie za duże

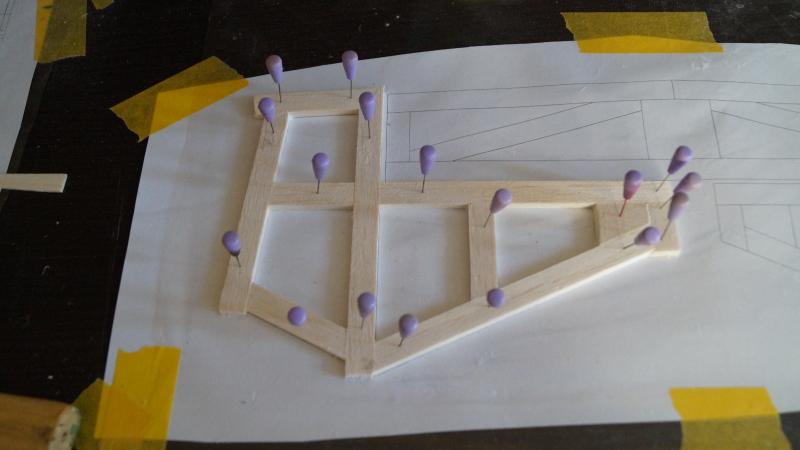

Statecznik pionowy gotowy i obsadzony ale nie wklejony ... wklejony zostanie dopiero po oklejeniu go folią

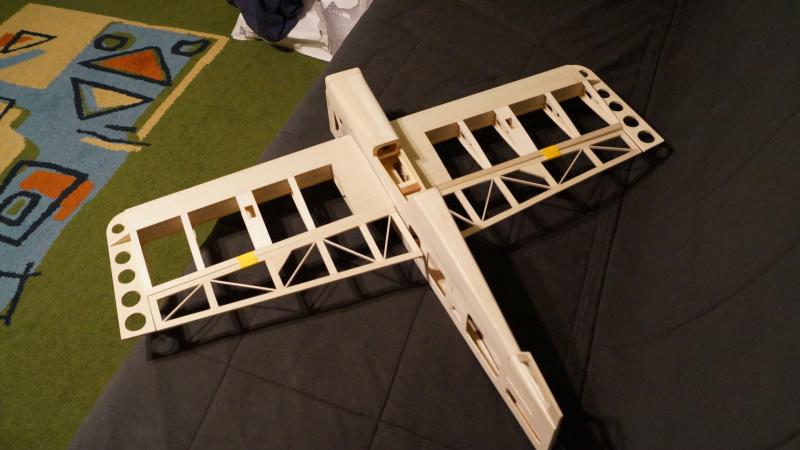

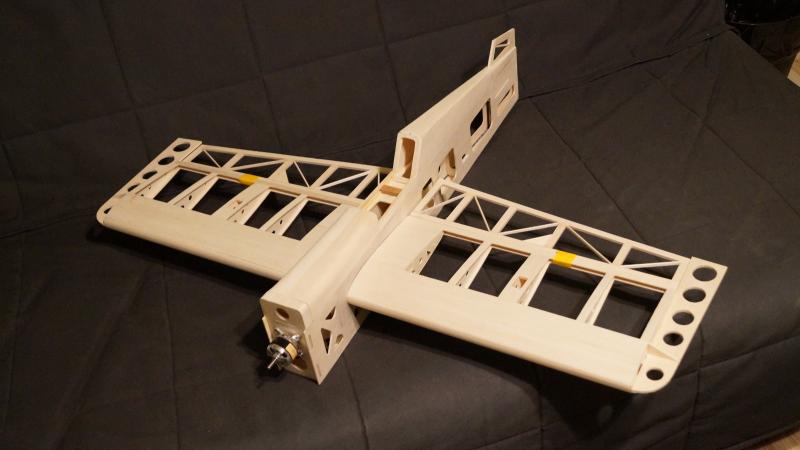

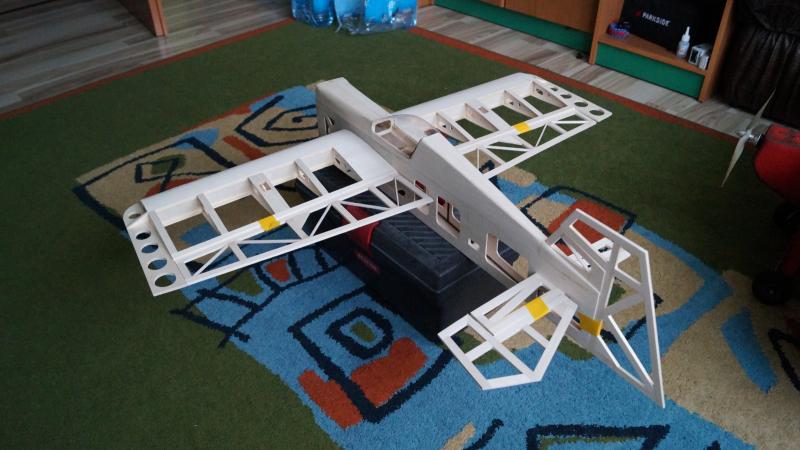

no i to co do tej pory zrobione ...










Waga z silnikiem 377 gram



CDN ...

Share this post


Link to post
Share on other sites

Jeżeli lotnisko trawiaste koszone :) to śmiało , ale jest delikatna i jakieś wystające zioła (czytaj ,chwasty) mogą ją uszkadzać , oklejałem nią  3DP mini fun-fly . Swoje Energy to mniejsze i powiększone ,oklejałem Solarfilm standard 42g/.m. i często ją używam do innych modeli- może to przyzwyczajenie, ale nie narzekam . Ale jak to mówią -nie każdej baletnicy pasują majtki :)  :) ,każdy będzie ciągnoł  w swoją stronę,jednemu pasuje Solar innemu Oracover, a jeszcze inny jedzie na Chińszczyźnie i też nie narzeka :)  :) .

Share this post


Link to post
Share on other sites

Przemo, jak wypijesz tą "colę orydżinal" to dopiero tempo Twoje pracy wzrośnie ????. Jak zwykle Twoje relacje to kopalnia wiedzy modelarskiej.Powodzenia w dalszej budowie.

Share this post


Link to post
Share on other sites

Władku chyba wyczerpałeś temat do sedna ... trawa na lotnisku więc poświęce te pare czy tam kilkanaście gram i zrezygnuje lżejszej foli na poczet mocniejszej. Model z pewnością okleje transparentną folią, myślę coś o kolorze fioletowym pomieszanym z żółtym a w szafie znalazłem nawet biało czarną szachownice więc grzechem było by z niej nie skorzystać ;)



Rafał oby kola pomogła w dopingu przy pracy nad modelem ;) przy budowie tego zbieram cały czas liste poprawek i notuje później będę nanosił je "plany" ... mam już parę uwag i dopiero po sklejeniu kilku listewek widzę gdzie mogłem zrobić inaczej np otwory w kadłubie i żebrach na kabel serw przesunąć bo obecnie nie mogę zastosować nakrętki kłowej na blokade skrzydła i będę musiał się posiłkować wkrętem, ale to raczej nie kłopot bo raz zmontowane skrzydła przy tej wielkości modelu raczej demontowane za często nie będą. Jest tam jeszcze pare rzeczy ale bez notatnika już nie pamiętam ... to już ten wiek chyba :P

Share this post


Link to post
Share on other sites

Przemek ,notatnik zacząłem używać dopiero jak gdzieś schowałem rożno do Mamutów :)  :) i do dzisiaj znaleźć nie mogę ;)

  • Upvote 1

Share this post


Link to post
Share on other sites

Widzisz a ja nawet nie pamiętam czy miałem takie rożno :P



A dzisiaj wpadam do biedry i dramat !!! Zmienili butelkę w ich szlachetnym napoju ... zamiast ładnej czystej bez zbędnych przetłoczeń jakiś dziwny twór ... rokoko czy coś  <_< ... dramat ... a butelka była fajna bo ścianki były cieńsze od oryginalnej coca coli i więcej potrafiła się poddać przy grzaniu opalarką ... dramat.

Szukam zamiennika ...

Share this post


Link to post
Share on other sites

sprawdź w Lewiatanie. Ja tam kupowałem ich najtańszą colę. Butelka bez przetłoczeń. Ciężko natomiast było mi znaleźć taką bez skaz, dlatego w kolejnym modelu będę chciał spróbować tłoczenia podciśnieniowego ;)

  • Upvote 1

Share this post


Link to post
Share on other sites

Ja tłoczyłem z Pepsi ale tej 2,5 l. Fajna ,bo prosta, bez żadnego rococo :) -jest grubsza ,ale jakoś szło dość dobrze.

  • Upvote 1

Share this post


Link to post
Share on other sites

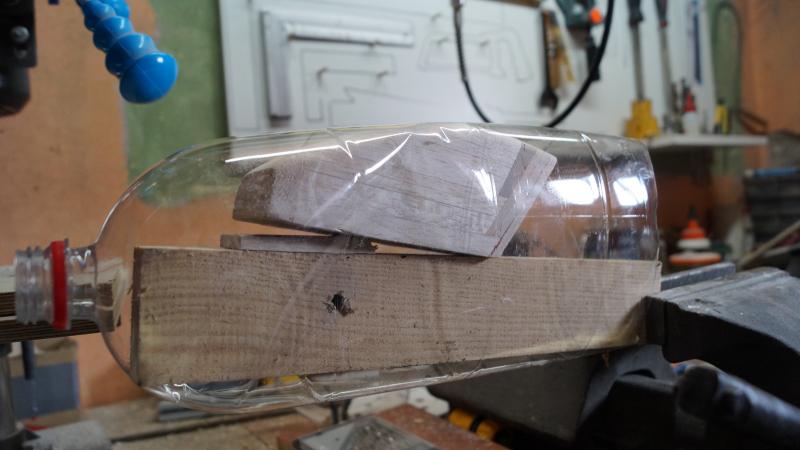

Dzięki za celne wskazówki odnośnie butelek nie omieszkam sprawdzić  ...a  tym czasem udało mi się wytłoczyć z butelki po coca cola 2,25 l, która ma przetłoczenia dość nie za duże, więc nawet udało się je wyciągnąć więc nie jest źle ... dowód poniżej ;)



przed obkurczaniem




po obkurczaniu




no i wstępnie docięte ... tylko przymiarka :)

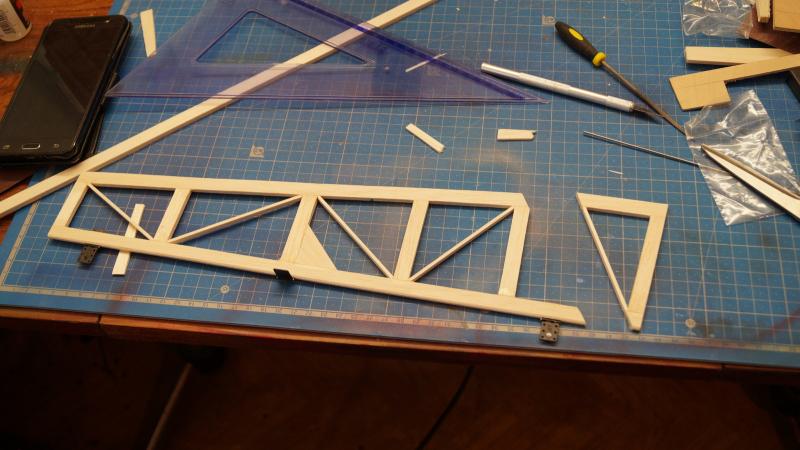

przy okazji strzeliłem SK

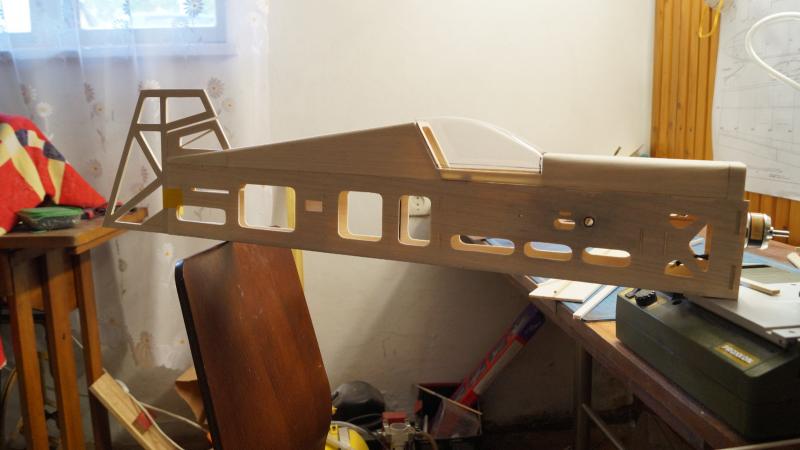

przymiarka w kadłubie

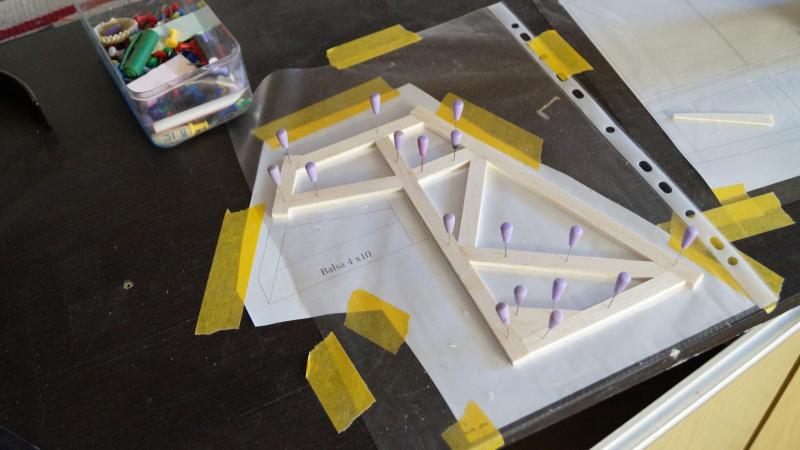

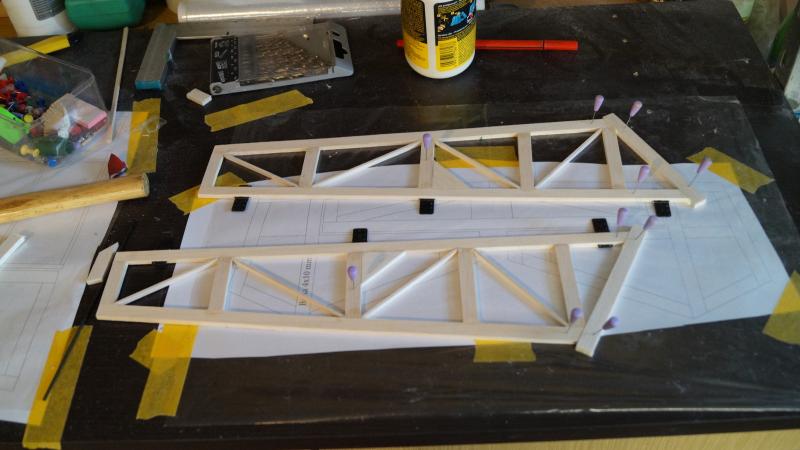

jak na razie jedną połówkę SW




i wzmocniłem jak na razie spływ statecznika poziomego sosną 4x4 mm




 ciut kac doskwiera więc postęp w budowie jest nie wielki





EDIT ...

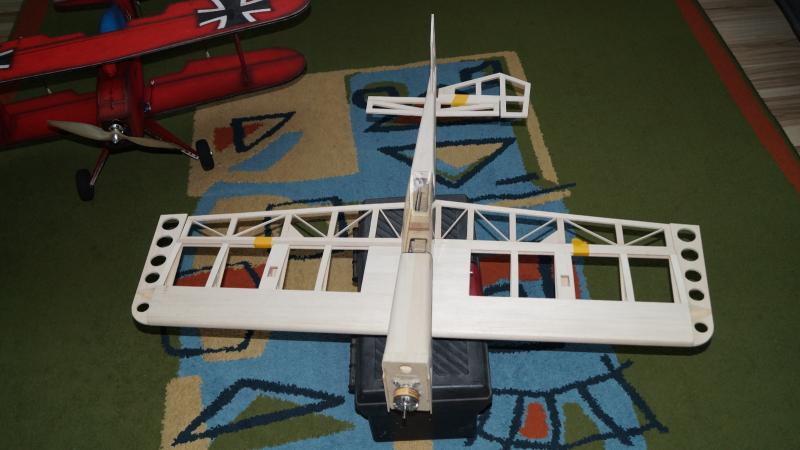

Kac kacem no ale nie można tak marnować cennego wolnego czasu ... co zaczęte już prawie skończone ;) brakuje mi tylko drugiej połówki SW i śmignąć podwozie i czas chyba zamówić już folie.










Waga drwa z zdjęć wraz z silnikiem to 387 gram. Z wagą do lotu będę szczęśliwy jak nie przekroczę 800 g sądzę że jakiś cień szansy istnieje.

CDN ...

Share this post


Link to post
Share on other sites

No i szlifowanie przy drewnie powoli zbliża się ku końcowi ...

musiałem ściąć delikatnie lotki przy kadłubie ... zrobiłem za małą przerwę między kadłubem a lotką więc wyszedłem temu na przekór







dwie połówki SW połączone będą łącznikiem z drutu stalowego 1,5 mm

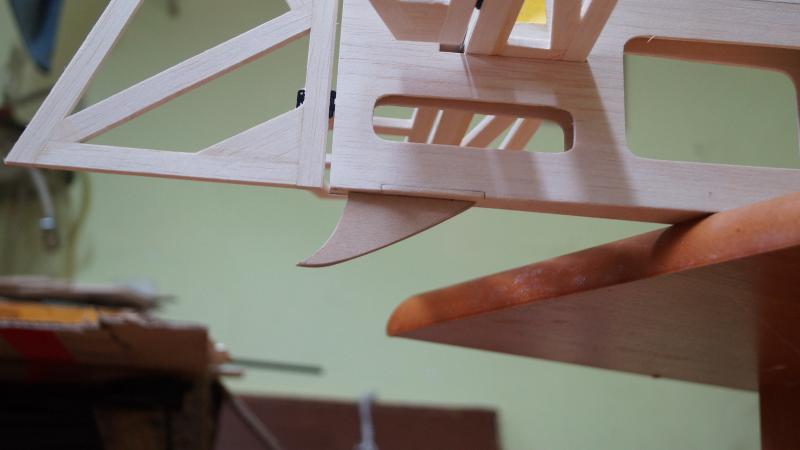

zrobiłem też płozę ze sklejki 2 mm

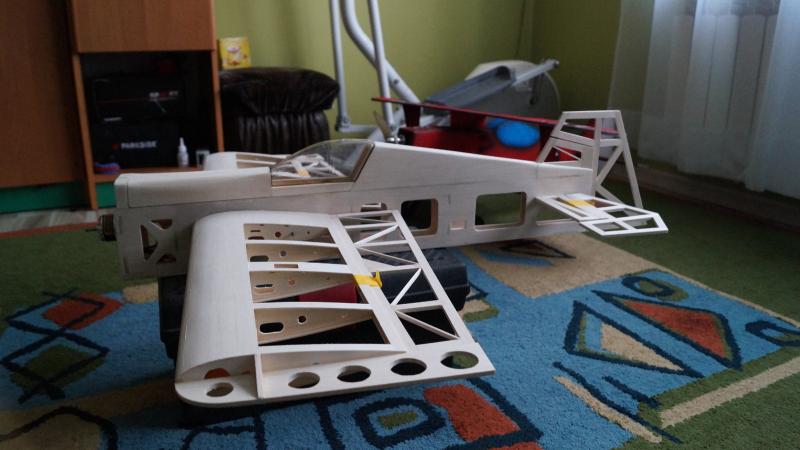

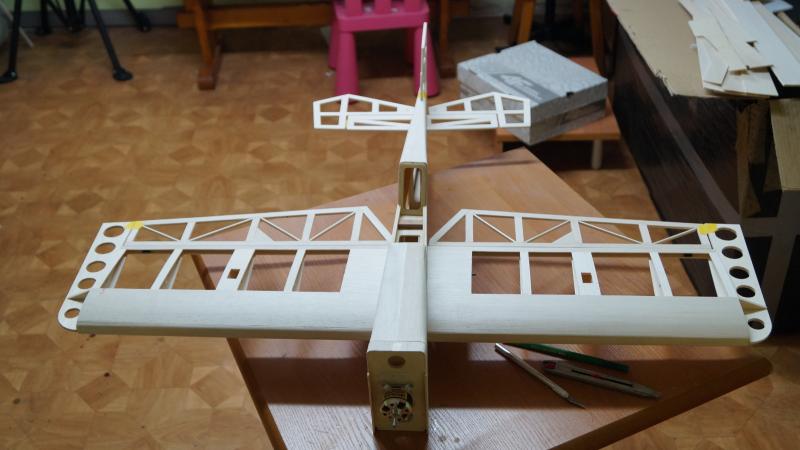

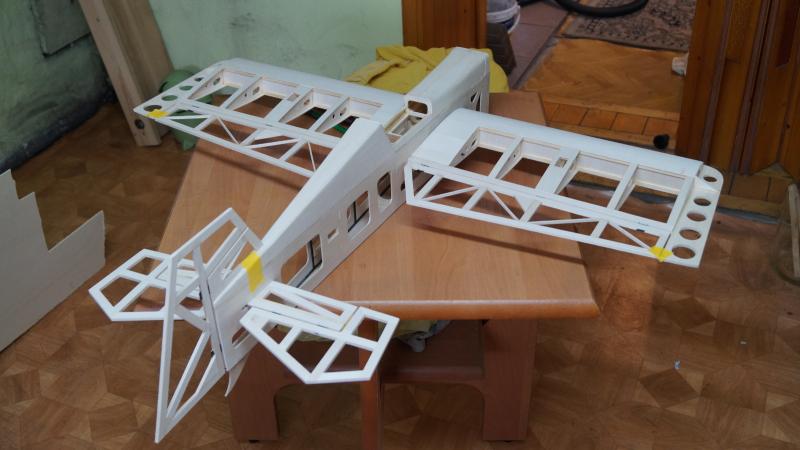

i po przeróbkach całość ... brakuje tylko podwozia

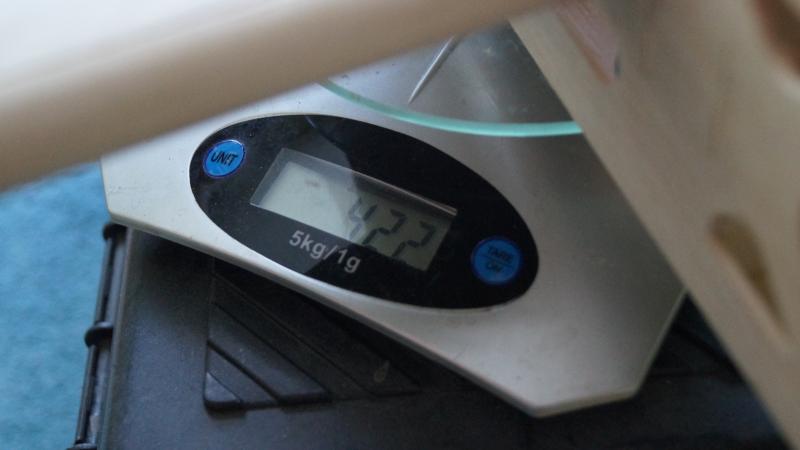

I waga łącznie z silnikiem




422 gramy



Folia już czeka w domu jutro jak uda mi się zrobić orczyki to zacznę oklejać model





Coś cicho  ... pewnie jak "rozlutuje" model o podłoże przy próbie oblotu to się ruch w temacie zrobi :P



CDN ...

  • Upvote 1

Share this post


Link to post
Share on other sites

Przemek ,jak cisza ,to dobry znak :) ,widać ,że wieczni niezadowoleni poprawiacze, wyjechali na wakacje.  Fun-fly to wdzięczne modele do budowy,a zwłaszcza do własnej interpretacji. Tu można,  naprawdę dużo poeksperymentować i rozwinąć swoją fantazyjną twórczość- co widać na zdjęciach . Podglądaczy , ;) na pewno masz wielu- bo warto podglądać. Pamiętam ,że swego czasu ,też dużym zainteresowaniem cieszył się model konstrukcji naszego kolegi -Energy 3D. Choć 3D miał tylko z nazwy, ale dużo ich powstało ,czego i życzę, Twojej konstrukcji.

Share this post


Link to post
Share on other sites

oby faktycznie to był dobry znak Władku ;) ... egzemplarz pod cięcie laserem już mam chyba rozrysowany łącznie ze sterami. Teraz tylko tego ulotnić wyciągnąć wnioski i brać się za następnego ;)

Z moje perspektywy latanie 3D odpada (brak umiejętności) ale tłumacząc sobie nazwę "fun fly", czyli "zabawa" i "latać" to nic więcej od niego nie oczekuje jak tylko radości z latania nim ;)

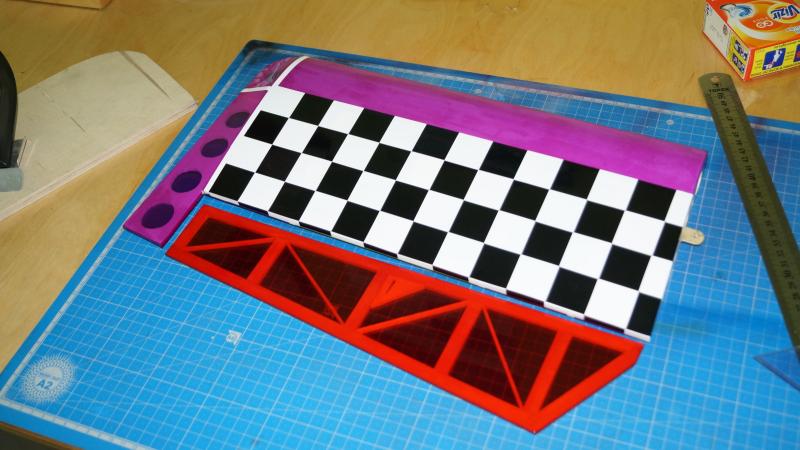

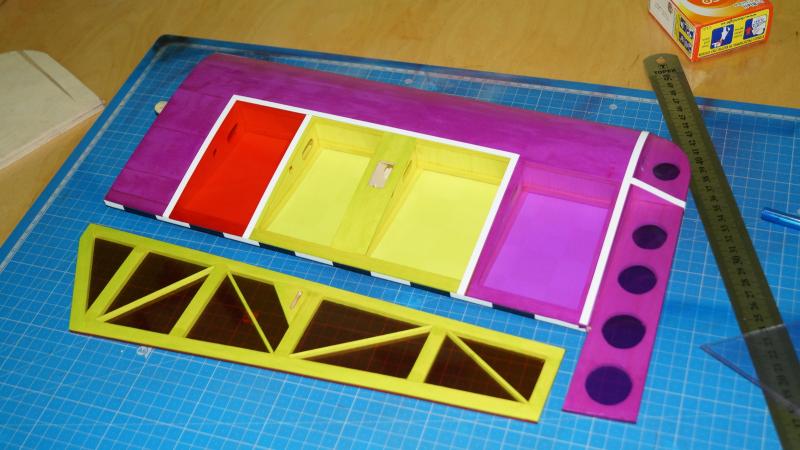

a póki co zacząłem oklejać ... zacząłem od skrzydeł bo kadłub będzie jakość prościej ... jak na razie jedna połówka skrzydła poszła ... jak model przeżyje oblot to dostanie nazwę ...



góra




spód




tak myślę i wstępnie planuje oblot końcem przyszłego tygodnia





CDN ...

Share this post


Link to post
Share on other sites

Dobrze Ci to idzie i czekam niecierpliwie na koniec przyszłego tygodnia.

"Prywatnie" mam odczucie, że statecznik pionowy jest za niski. (Powierzchnia)

Oby był skuteczny, a ja nie miał racji. :D

  • Upvote 1

Share this post


Link to post
