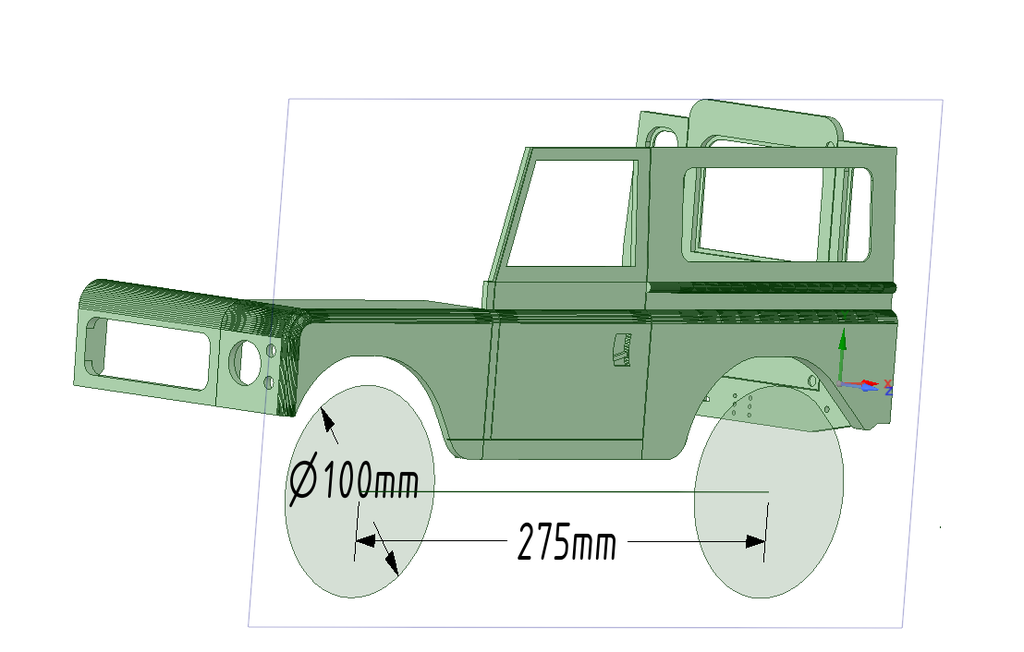

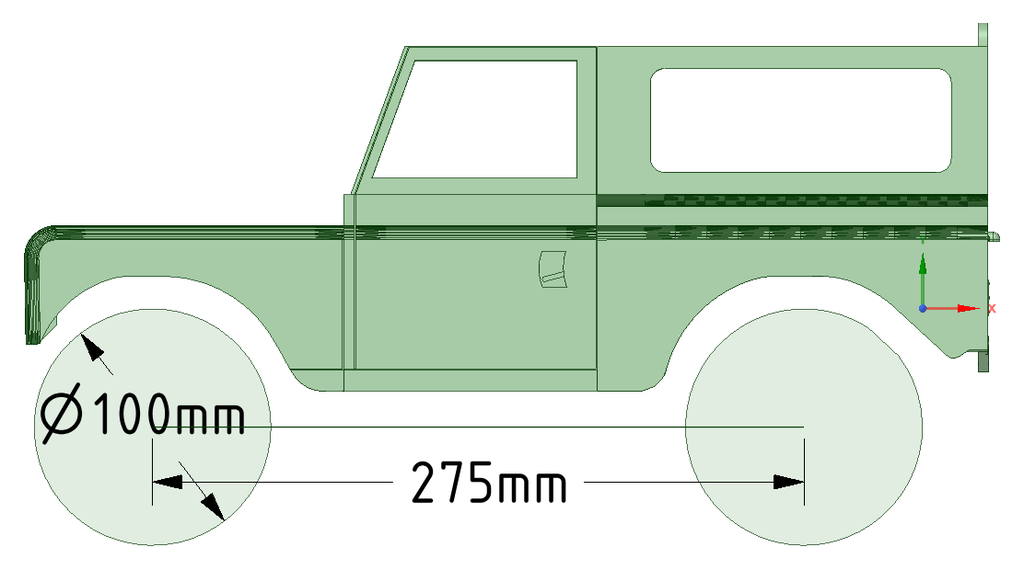

Kreślę i może nakreślę Defender 'a 90 choć bardziej bliżej mu do 110 no ale będzie taka 90 w skórze 110



Off topując kończę

[karambolis8]

A nie myślałeś sobie wydrukować gotowego z 3d sets? Chociaż jeśli chodzi o sam proces projektowania i tworzenia samemu, to doskonale rozumiem tą przyjemność

[przemo]

9 minut temu, karambolis8 napisał:

A nie myślałeś sobie wydrukować gotowego z 3d sets? Chociaż jeśli chodzi o sam proces projektowania i tworzenia samemu, to doskonale rozumiem tą przyjemność

40 dolarów ciut sporo ale fajnie to wygląda. W zasadzie chodzi mi samą budę bo drukowana opcja układu jezdnego raczej mi się mało podoba i wolę bazować na gotowym podwoziu z elementami metalowymi i do tego dopasować swoje wypociny. Z drugiej strony przeróbka z obecnej wersji serii 3 na defendera to raczej kosmetyka kilku elementów w tym przedniego pasa, drzwi, maski, dachu, grilla no i co tam wyjdzie dodatkowo po drodze. Za 40 dolarów to mam szpulę filamentu i zostanie reszta ;)

[przemo]

Zanudzę was a co mi tam  nudzę już na forum trial rc to i nudzić będę tutaj, choć w ten dział raczej mało kto zagląda no ale co się dziwić w końcu to forum lotników RC

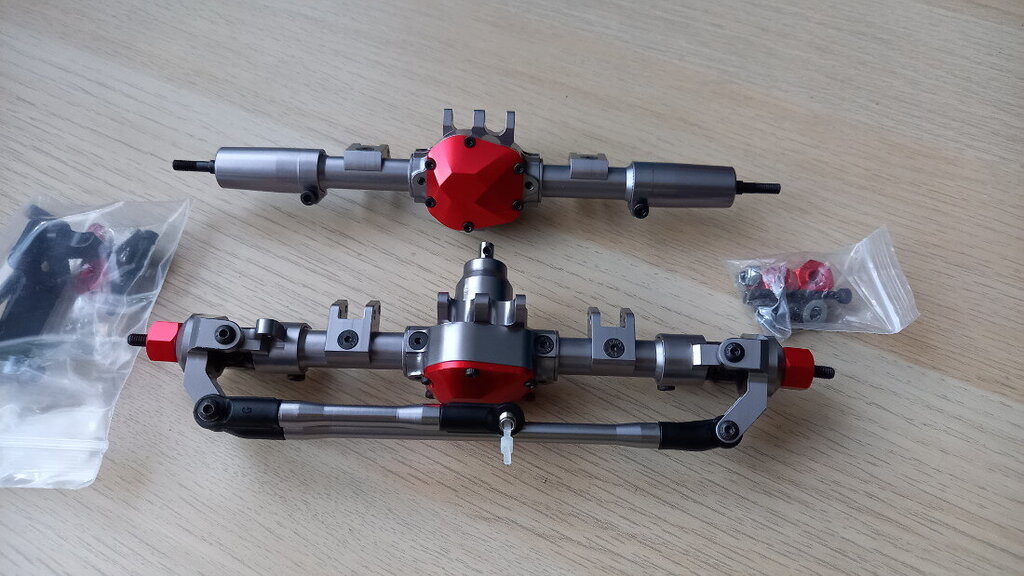

Z racji że stałem się posiadaczem metalowych mostów,

które miały wylądować w landku, a że w zasadzie landek jeździ bardzo dobrze to postanowiłem zawiesić na kołku rysowanie D90 (mosty trzeba by kupić krótsze) i zaimplementować mosty do czegoś bardziej agresywniejszego terenowo ... w zasadzie decyzja padła po tym jak oglądnąłem mosty i je przesmarowałem.

W zasadzie kilka tematów po niżej jest temat Bartka o Zile 157 i jego bojach z tą kabiną więc, żeby uhonorować Bartka temat tez padła decyzja na Ził'a 157. W zasadzie będzie to taka zmota bo fabrycznie Ził 157 był 3 osiowy, mam mosty więc nie będę się już pchał w zakup kolejnych mostów i zrobię podobnie jak Bartek, czyli wersje 4x4.

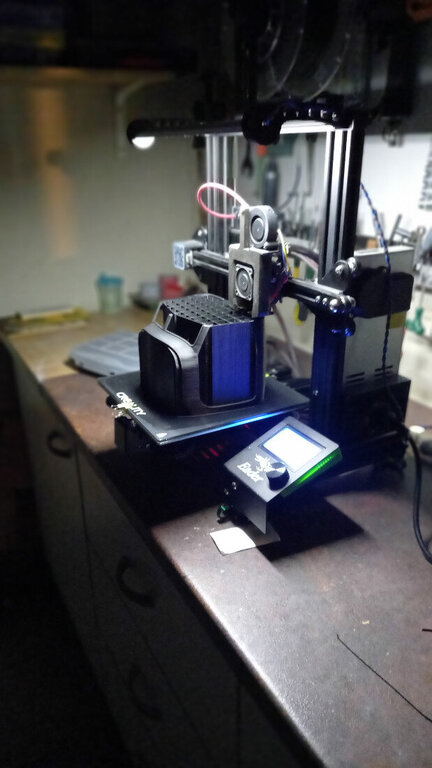

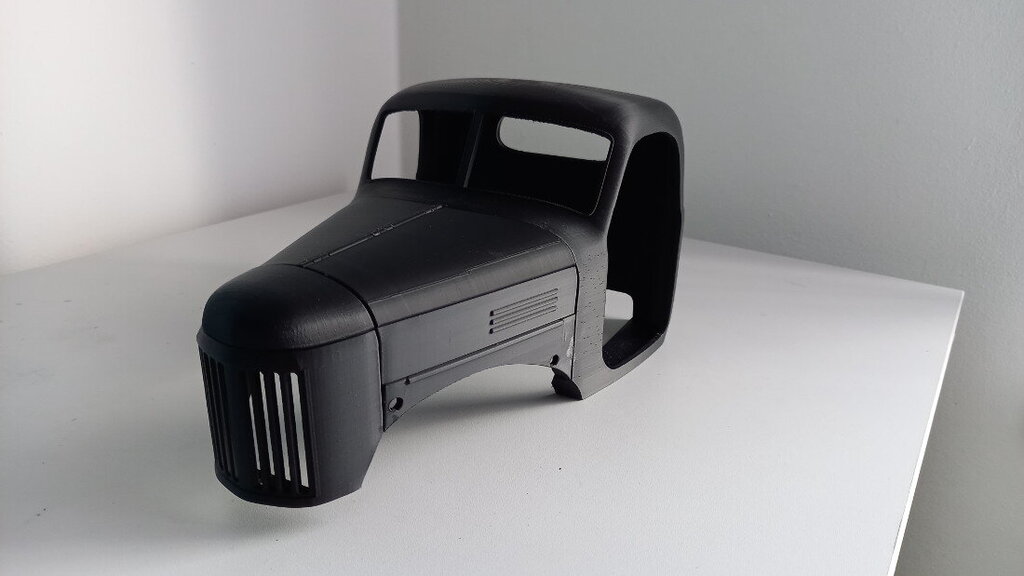

Druk głównej części kabiny zajął 41 godzin ... mój najdłuższy wydruk i od razy wchłonął połowę szpuli filamentu, 1/3 filamentu która poszła na druk to poszła w podpory, czyli do kosza

Jedno z założeń to było spróbować ciut inna konstrukcję ramy tzn inne rozmieszczenie układu napędowego więc rama będzie z silnikiem z przodu na skrzyni planetarnej i rozdzielaczem mocy na środku ramy, przy okazji jest to ogromna pokusa żeby coś pozmieniać

Fajny układ bo w planach (nawet już pliki przygotowane są do druku) jest atrapa silnika jako nakładka na szczotkę klasy 540

https://www.thingiverse.com/thing:1479890

jakieś tam V8  pojemność pewnie 1.4 ?

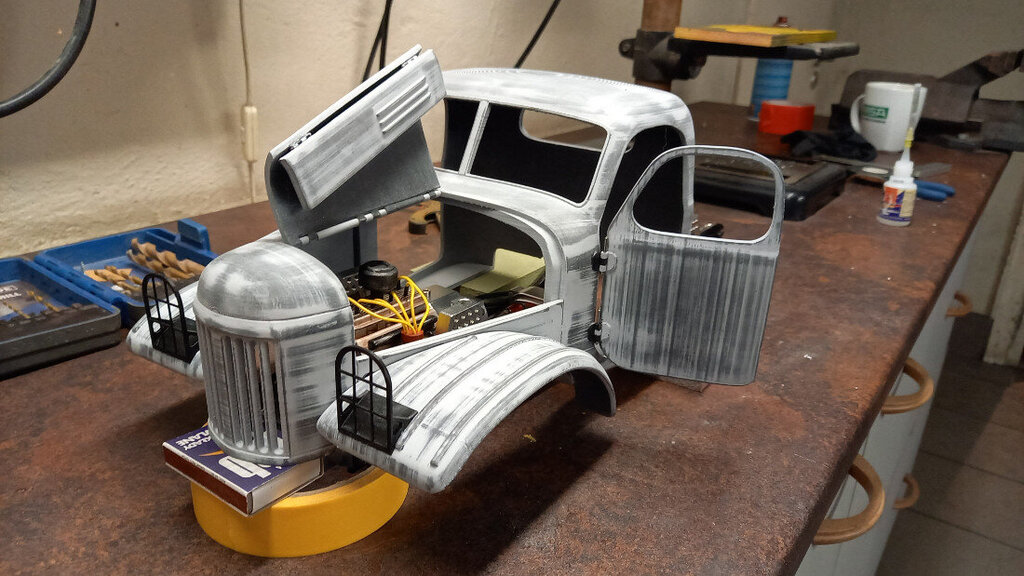

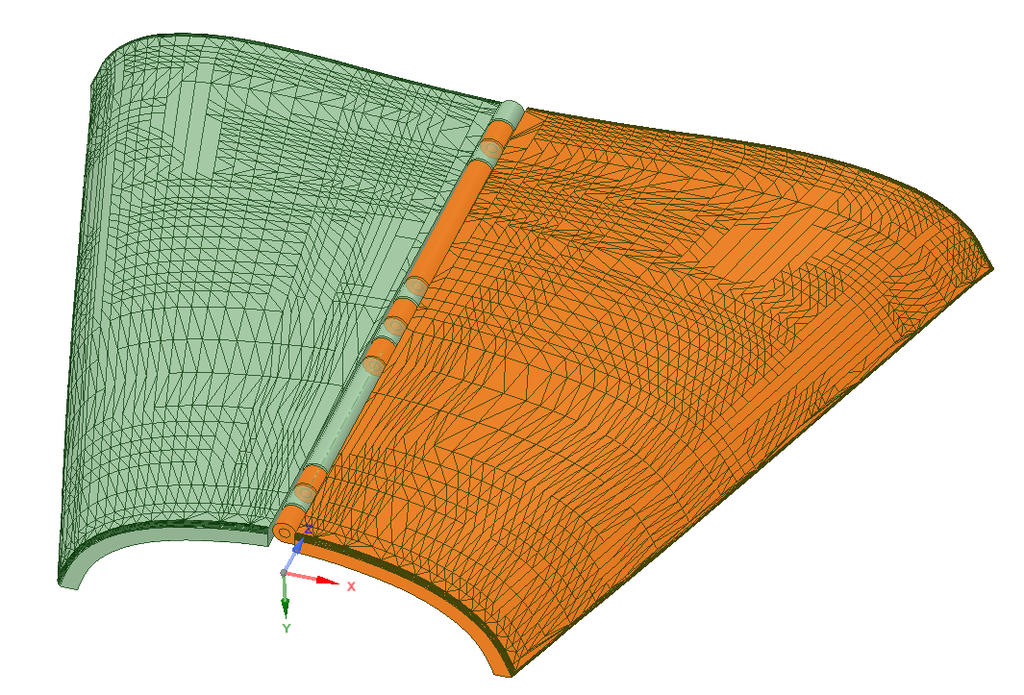

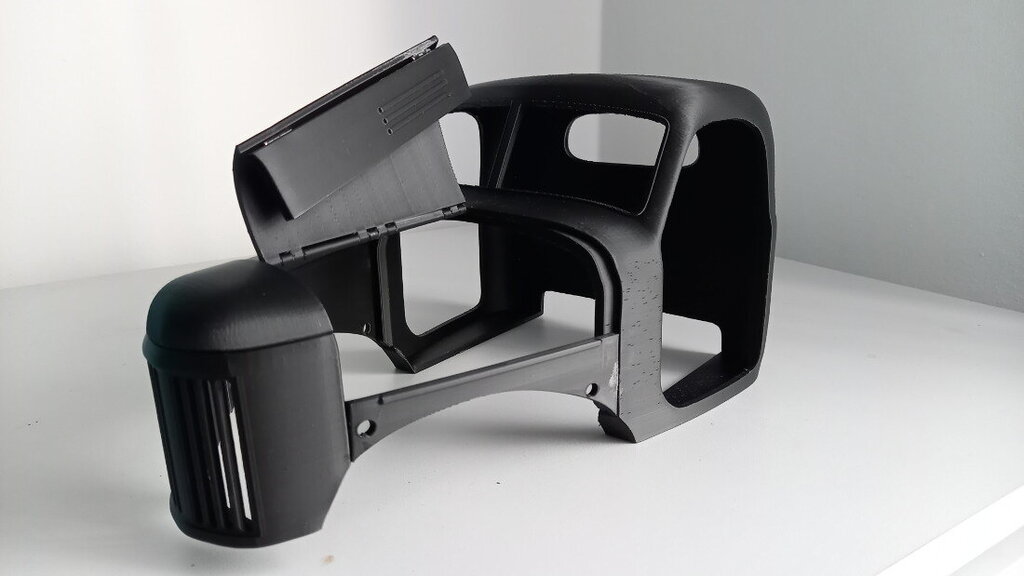

ale żeby ten silnik był w jakiś sposób widoczny trzeba było coś pozmieniać w plikach czyli maskę zrobić na zawiasie. Jak jest skomplikowany kształt to czasem STL ciężko edytować ale tym razem po kilku godzinach się udało.



Dzisiaj z rana z drukarki zeszła kabina i mogłem wszystko połączyć ... no może nie wszystko ale większość ... drzwi też będą otwierane

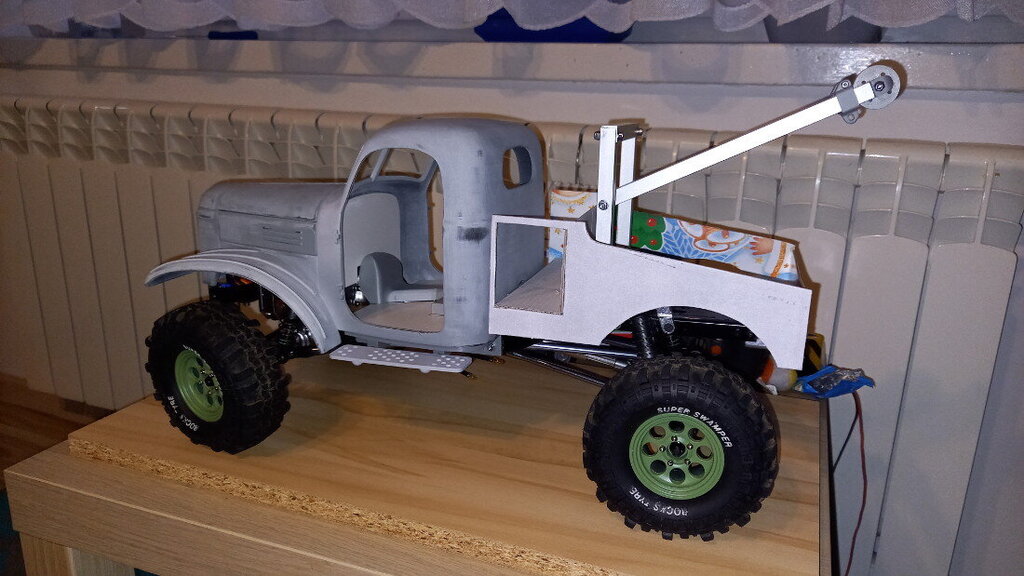

A tutaj otwierana maska, zdecydowałem się na jedną stronę, żeby za bardzo nie osłabić konstrukcji przodu. Pod maską planuje również włącznik do ESC i Bec'a.



Docelowy kolor to jakaś zieleń wojskowa albo pomziam ją 2 kolorami zielonymi coś na wzór kamuflażu i obowiązkowo musi być czerwoną gwiazdą ZSRR na drzwiach, bez tego do lasu nie jadę

takie motyw mi pasuje ogromnie



Mamy kabinę ale coś z tyłu modelu też musi być żeby ukryć pakiet. W planach jest 2S 4000 mah. W zasadzie pasuje otwarta paka no ale żeby z pustą nie jeździł to wymyśliłem że zrobię zabudowę "ni to" holownika "ni to" gigantyczna wyciągarka. Takie "heavy rescue off road car"

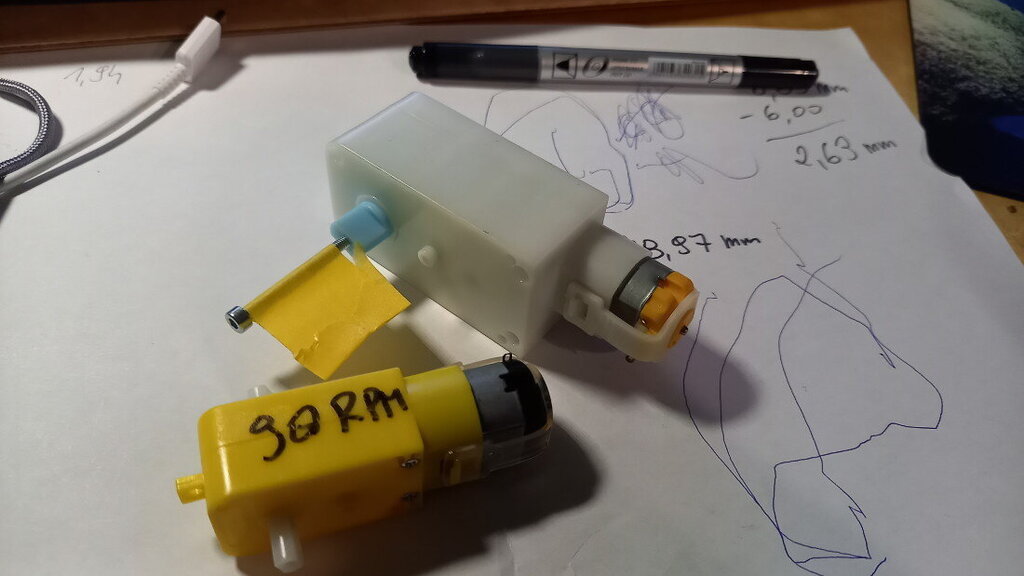

Sercem wyciągarki będzie przekładania 6V, 17 rpm, w sam raz bo na Bec'u tyle będzie ustawione ta większa biała, zamówiłem kiedyś do czołgu żeby wierzą obracać a tu powinna zyskać drugie życie

No i moje rysowanki co do zabudowy ... jeszcze nie skończona wstępnie rysowane ... najpierw muszę osadzić kabinę na ramię, później wymierzyć pakę a jak już to będzie to wtedy dokończę część z wyciągarką





Rolki będą łożyskowane, tak samo jak rolka przy przekładni.



... koniec zanudzania ... CDN ...



[przemo]

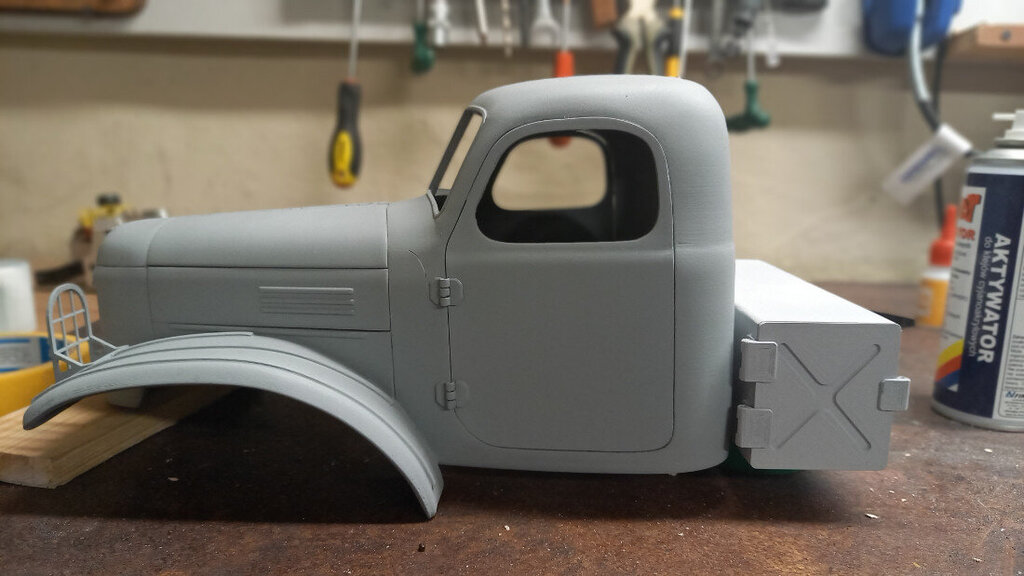

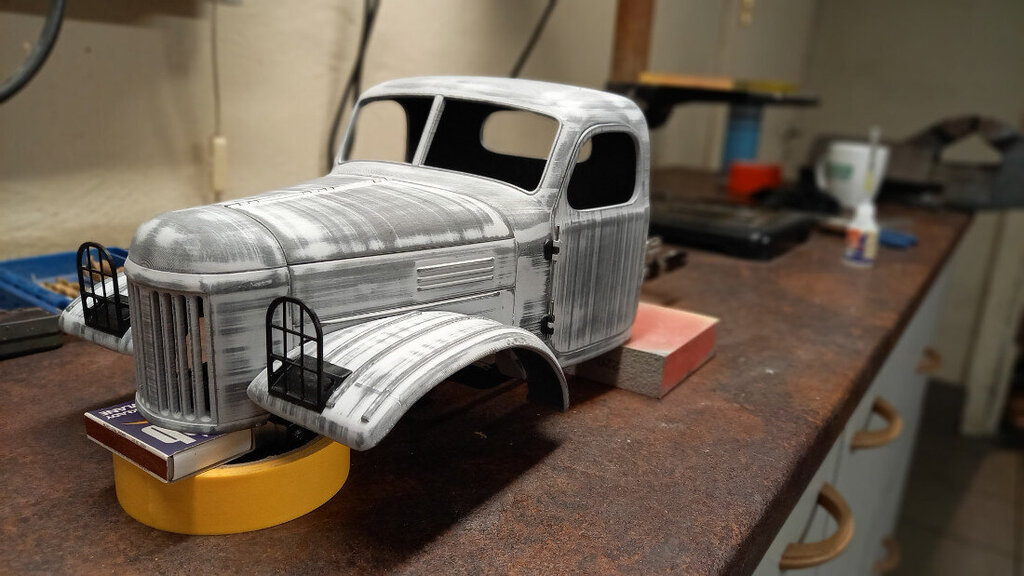

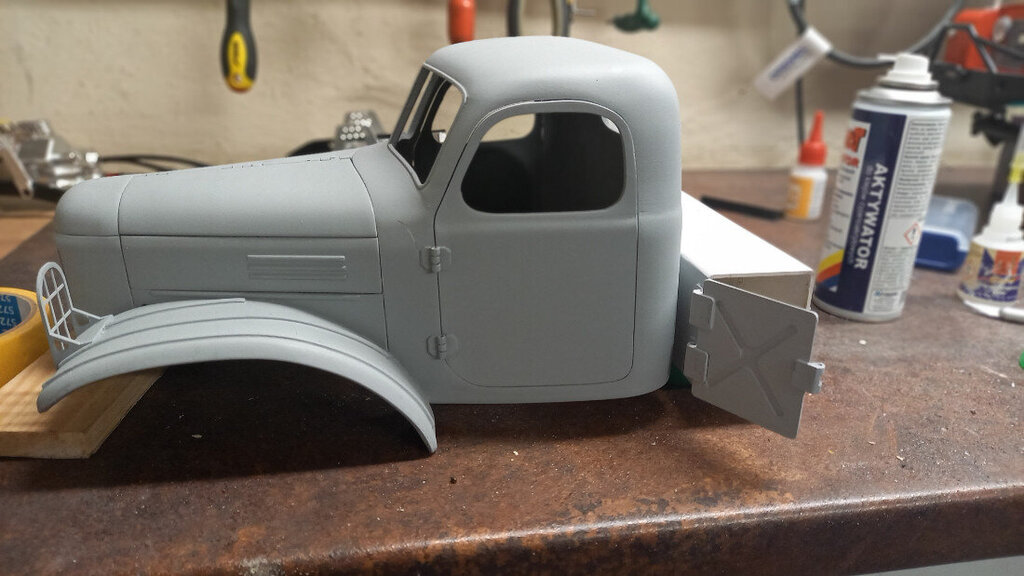

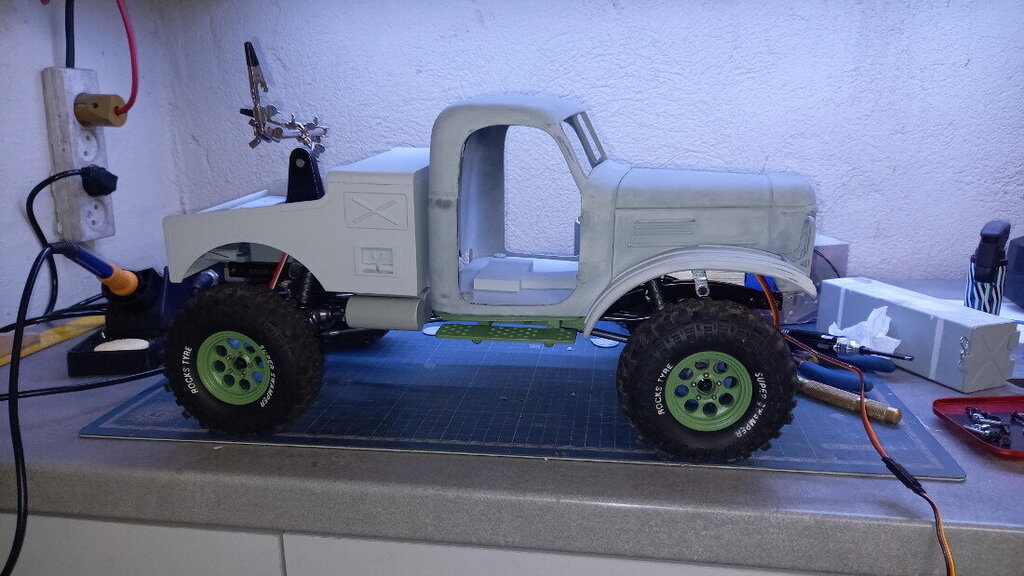

W niedziele złapałem ciut wolnego czasu ... kabina po szpachlowana, posklejania i czeka na podkład epoksydowy.



Drzwi i maska otwierane, sztyfty zawiasów oczywiście do skrócenia

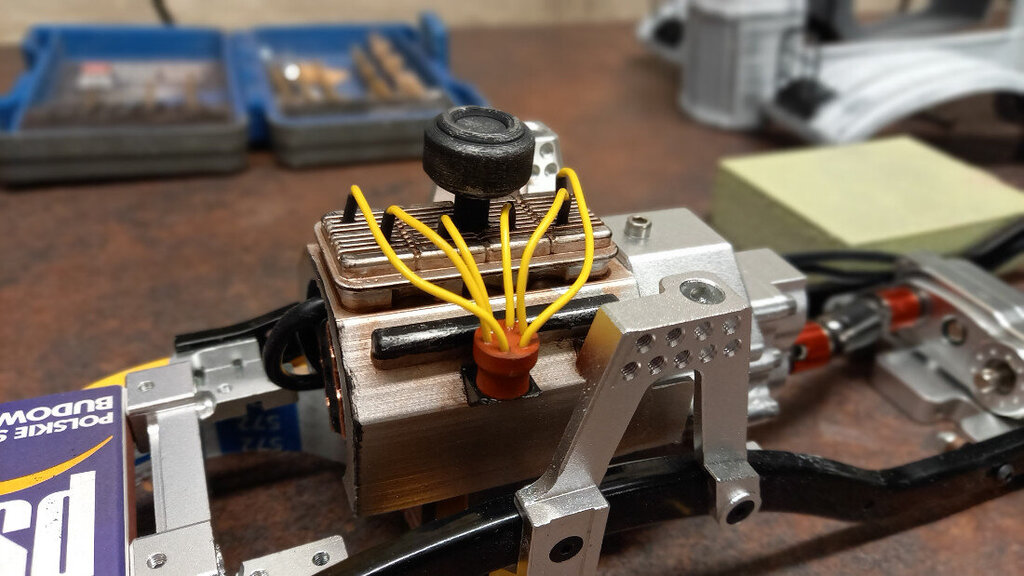

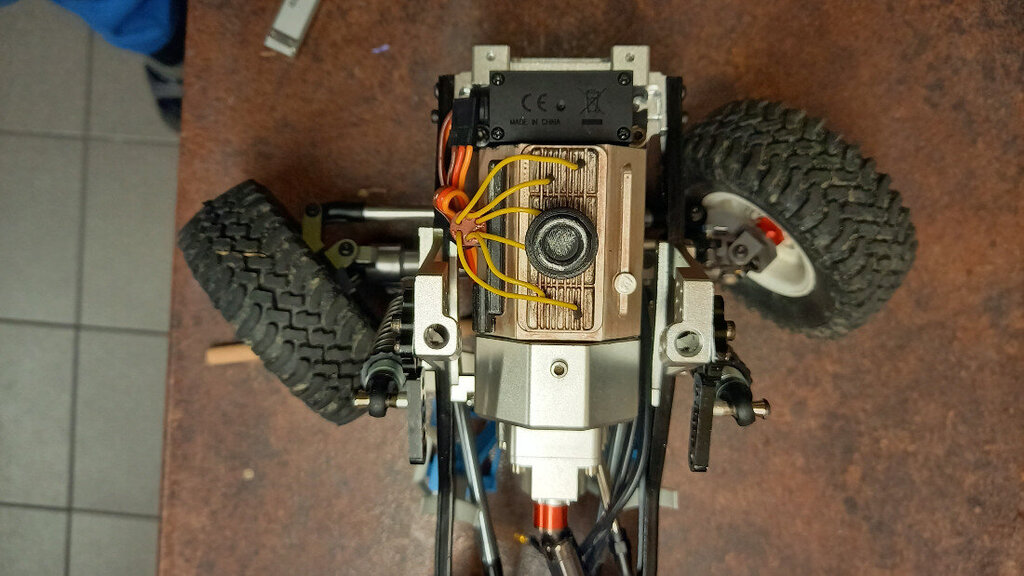

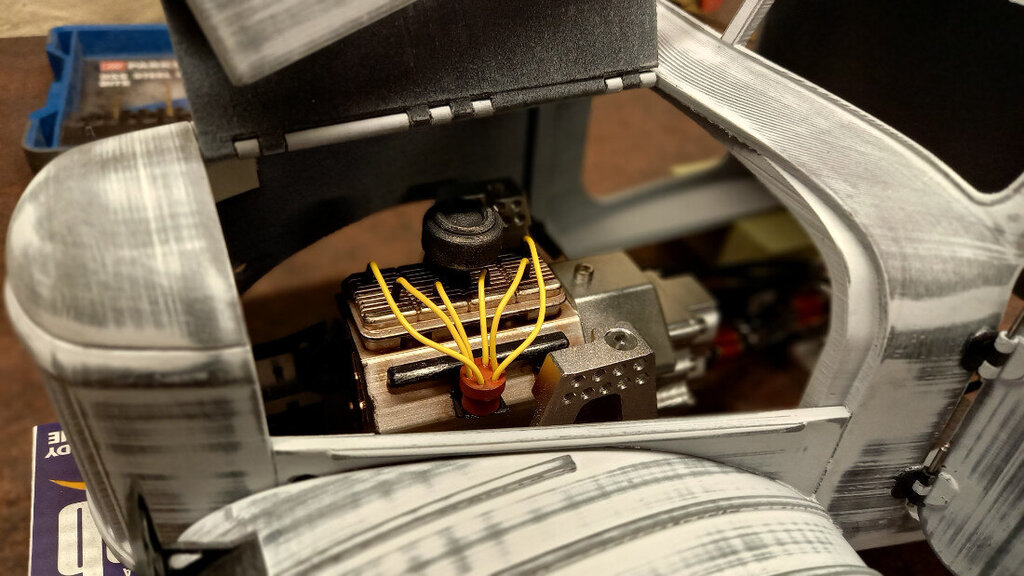

pod maską 6 cylindrowy silnik o pojemności 5.5 litra w uproszczeniu czyli szczotkowy 5 slot, 20T?





Kolor wybrany RAL 6007



Chciałem dobrać wojskową zieleń ale w ZSRR był taki rozrzut wojskowej zieleni że co wychodziło z różnych fabryk to niby to samo jeździło ale już inne odcień zieleni. W sumie wybrałem to co mi się najbardziej spodobało czyli RAL 6011.

[sławek]

nr 1711 lub do wyboru  nr 1712  -numeracja  Model Master -mam  sąsiada  kolejkarza i do dioram sklejał  ciężarówki Ził z taką budą -nie będę kłamał czy to był Ził 154 czy 164 ... ale coś z tej rodziny) ,używał tych barw według manuali  , oddał mi resztki bo nie miał na co zużyć dzięki czemu wiem jaki kolor był zalecany -są bardziej "zgniłą "  zielenią niż to co wybrałeś .Może ta informacja będzie przydatna .



[przemo]

O kolorach czytałem ale z racji, że Ził 157 był 6x6 a moja wersja to 4x4 i raczej trzeba ją traktować w kategorii "zmoty", więc wyborem koloru kierowałem się według własnego uznania ? a po za tym lakier już zamówiłem ... zabudowa tylna czyli nadal w planach holownik to też będzie moja twórczość, więc dobór lakieru to w tym przypadku najmniejsze zmartwienie ... teraz trzeba się martwić gdzie dać pakiet, esc i reszte żeby nie było widać

Dzięki Sławku za odzew w temacie bo mi tu ładny monolog wychodzi ?

[sławek]

Oj tam ,zaraz monolog ..pisz i pokazuj -my tu po cichu podziwiamy

[Konrad_P]

32 minuty temu, sławek napisał:

Oj tam ,zaraz monolog ..pisz i pokazuj -my tu po cichu podziwiamy

Potwierdzam.

[przemo]

Dobra czuje się zmobilizowany ....

Dzisiaj nie za wiele bo kończę budowę a w zasadzie odbudowę landka strażackiego dla dzieci znajomego z pracy i między czasie jak tylko mogę dłubie coś przy Zile.

W zasadzie dorobiłem pojmenik na pakiet montowany w poprzek ramy zaraz za kabiną.





Technika mieszana, dekle i zawiasy druk 3D a korpus ze styrenu ? Nie mam pojęcia w każdym bądź razie Sławek obdarował mnie pokaźnym zapasem i jak nie muszę to prostymi elementami nie obciążam drukarki (Słwacio dzięki ?) W zasadzie grzechem by było drukować pojemnik a w zasadzie jego korpus.

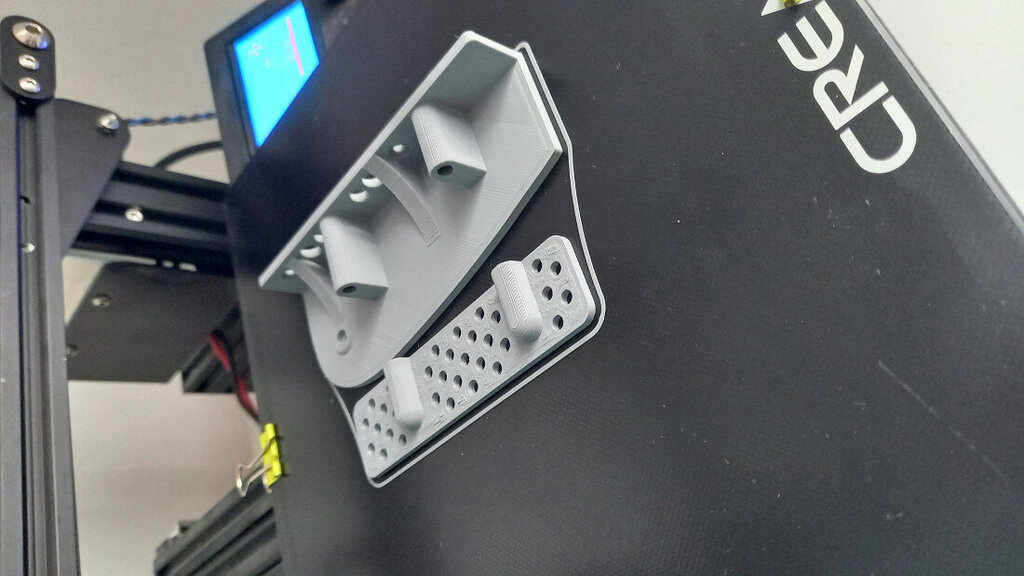

Dzisiaj jeszcze poszło w druk pojemnik na przekładnie wraz z rolką i łożyskowanym uchwytem na nią ale zdjęć brak bo w rolkę i łożyskowany uchwyt wdarły się poprawki, które obecnie znajdują się na ruchomym stole drukarki



Tak myślę że zaszaleję i podłoga paki Ziła będzie ze sklejki ... taki uśmiech w kierunku modelarstwa lotniczego chyba jeszcze mam gdzieś jej zapas.

[przemo]

Hej ... to znowu ja i mój ZIł

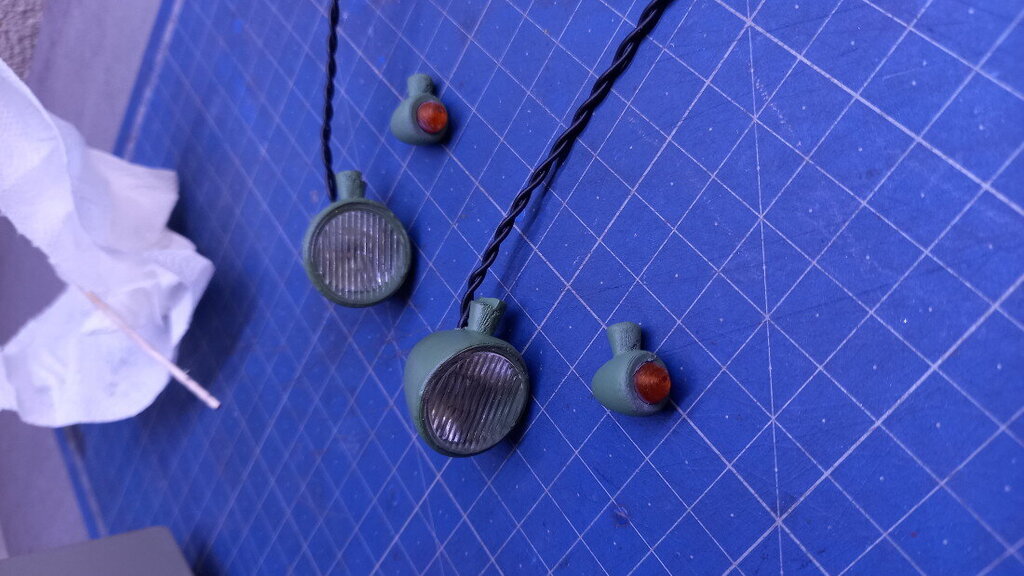

W zasadzie nie chronologicznie ale od najmniejszej rzeczy do największej ... lampy ...

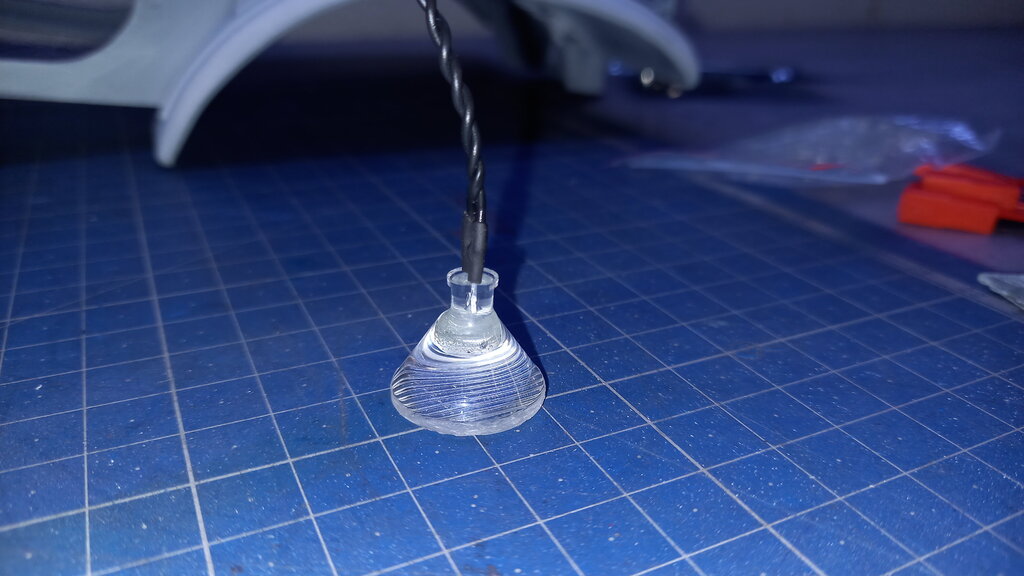

Dioda wklejona do kolimator na żywicy



I jak już zakończyłem połącznie z lampami ... w zasadzie reflektory zeskalowane do 123% z racji, żeby spasowały do kolimatorów a kierunkowskazy zeskalowane do 120 % ... na pierwszy rzut oka zero różnicy ... z suwmiarką można ją znaleźć

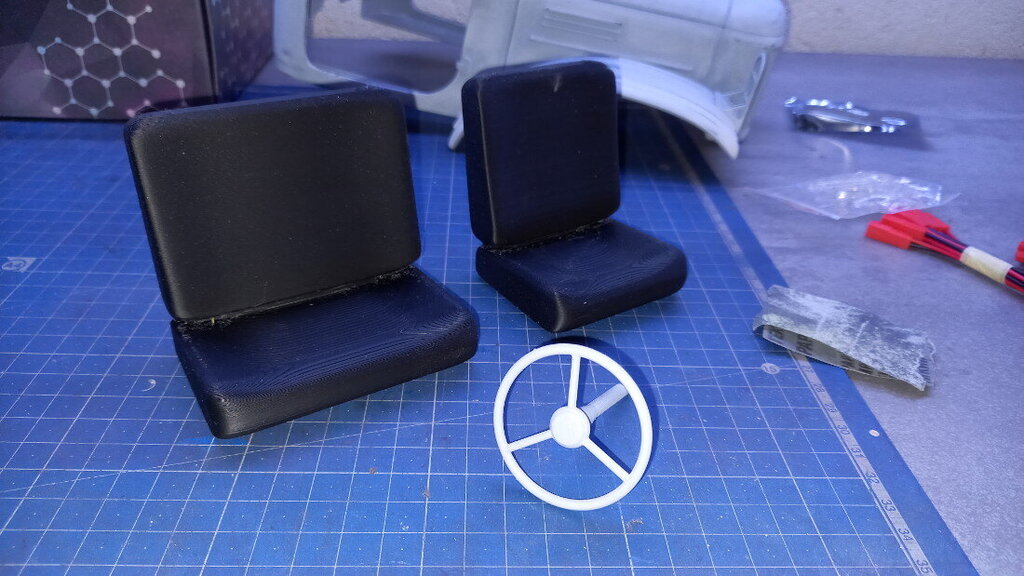

Kolejne rzeczy czyli siedzenia i kierownica

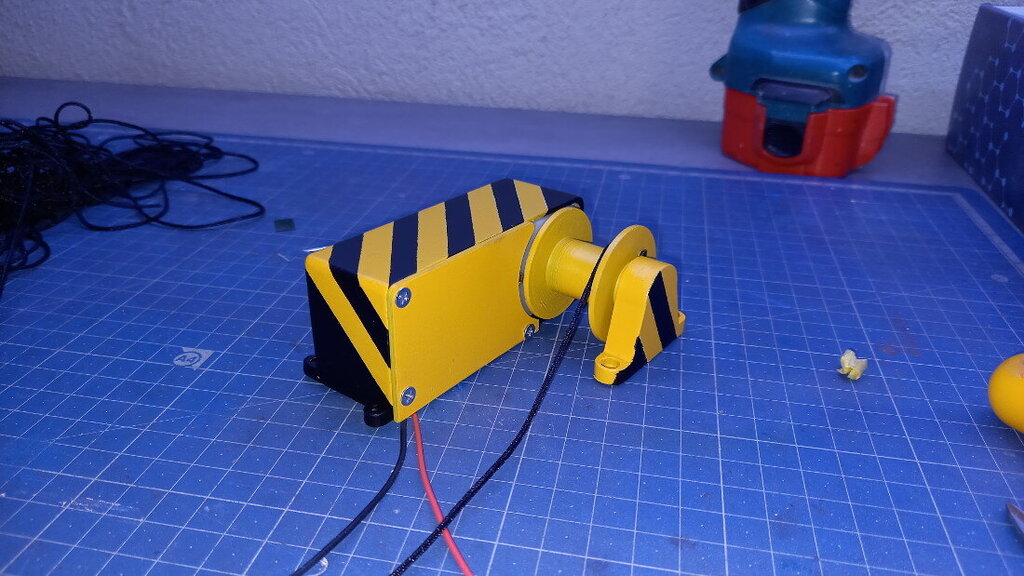

Między czasie zakończyłem obudowę do wyciągarki na pakę ...

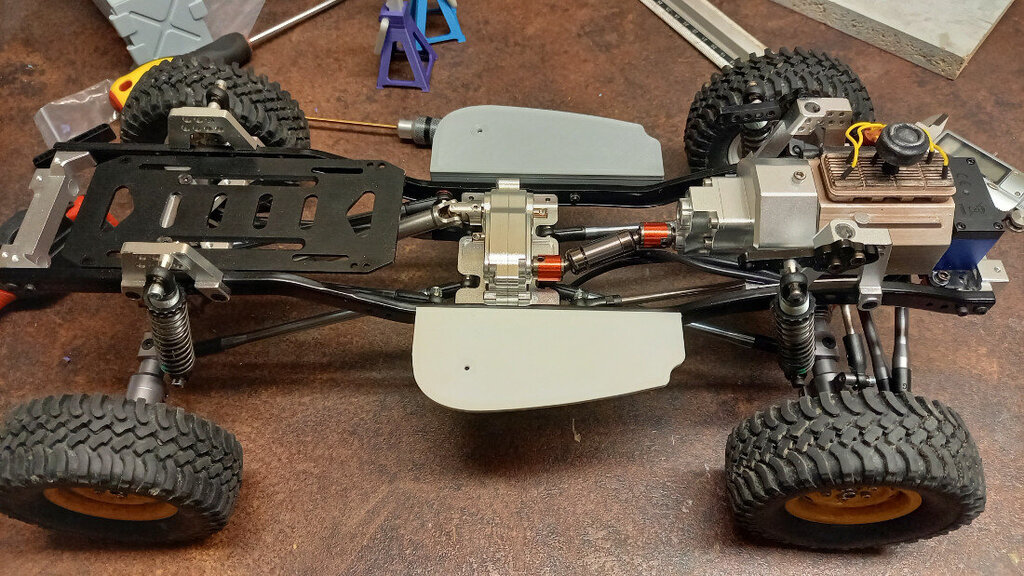

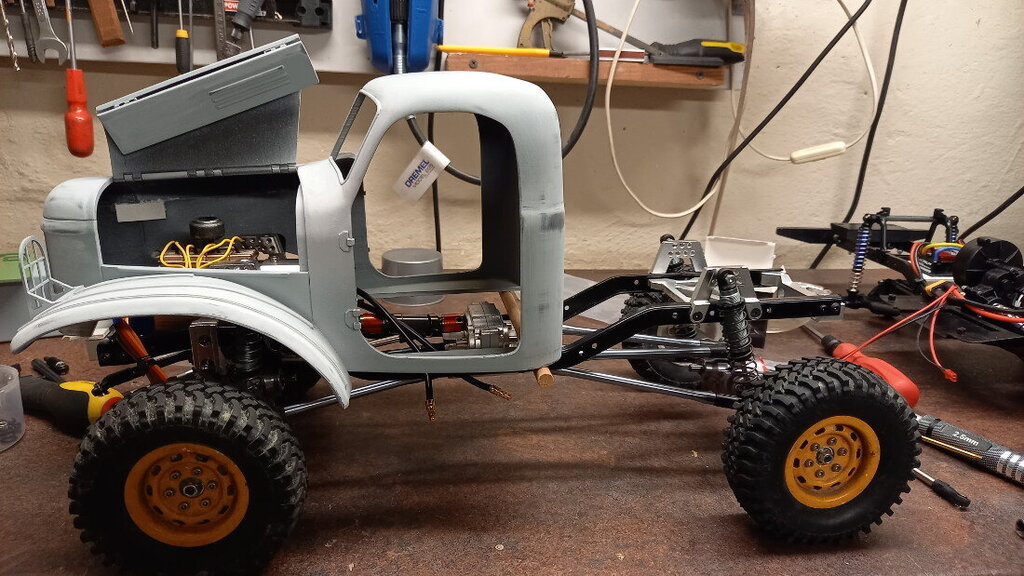

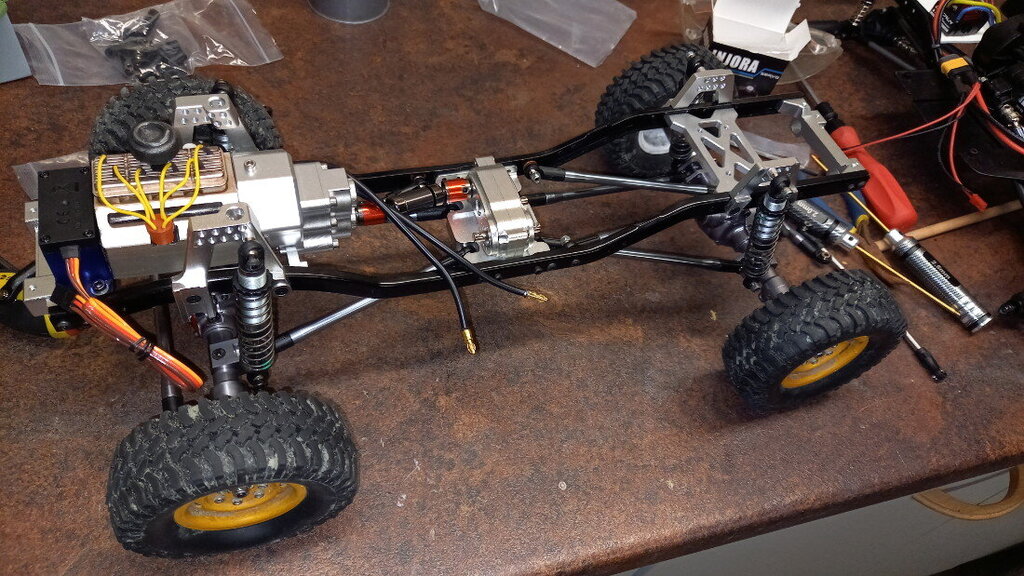

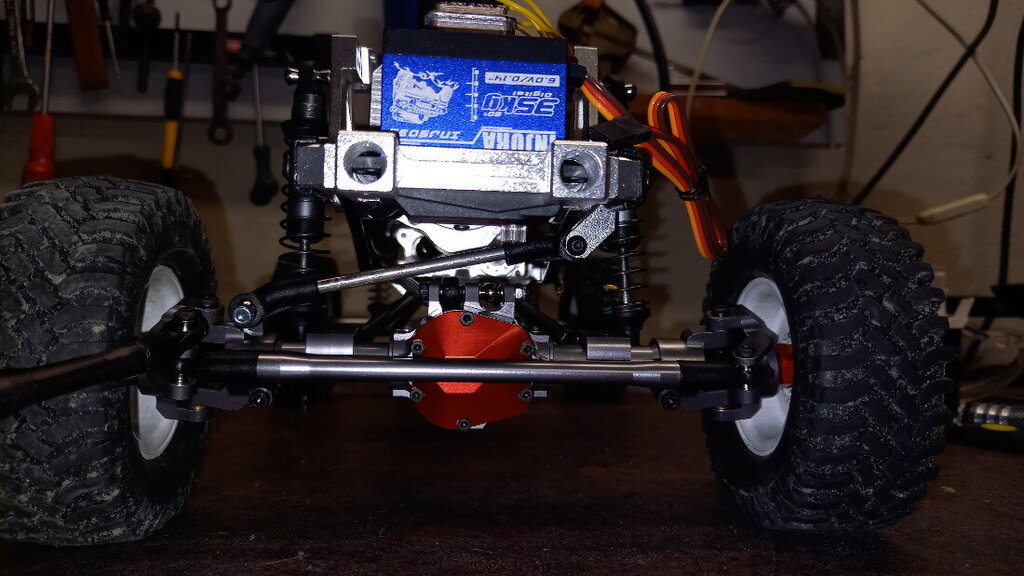

Dzisiaj przyszły mi linki więc w końcu ożeniłem ramę z mostami ...



opony tym czasowe na zdjęciu 100 mm a będą 120 mm ...

Przy okazji wpadła modyfikacja w postaci drążka panharda



I ciut goryczy do metalowych mostów ... luzy na snapach są duże ... tzn na tyle małe że podkładki się nie zmieści ale na tyle duże że luz występuje na boki ... poszukam naprawdę cienkich podkładek M3 a jak nie czeka mnie szlifowanie snapów tak żeby weszła podkładka ... jest ciut pilni kowania przede mną ... ale w sumie rekompensuje mi to promień skrętu, który dla mnie jest olbrzymi

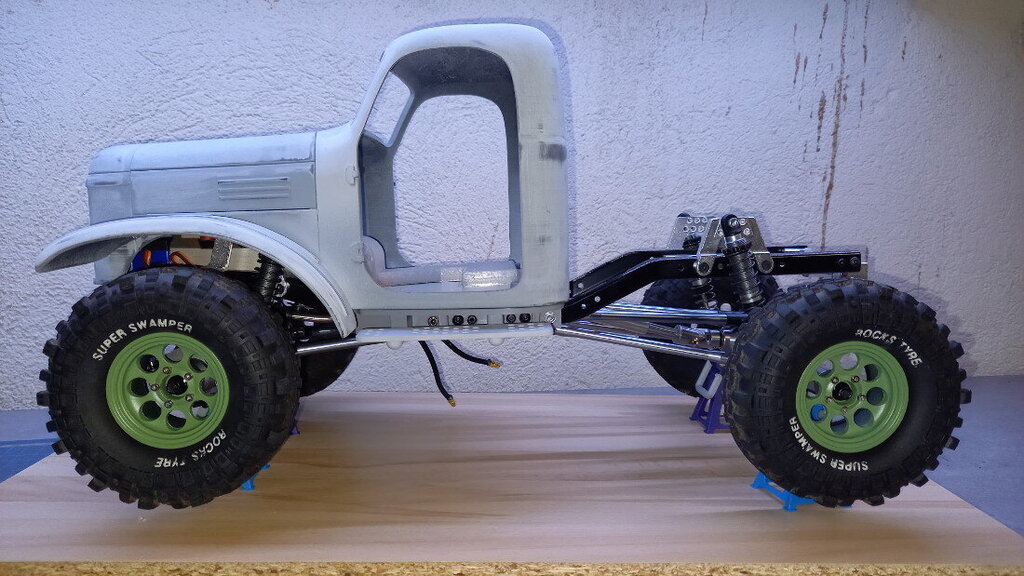

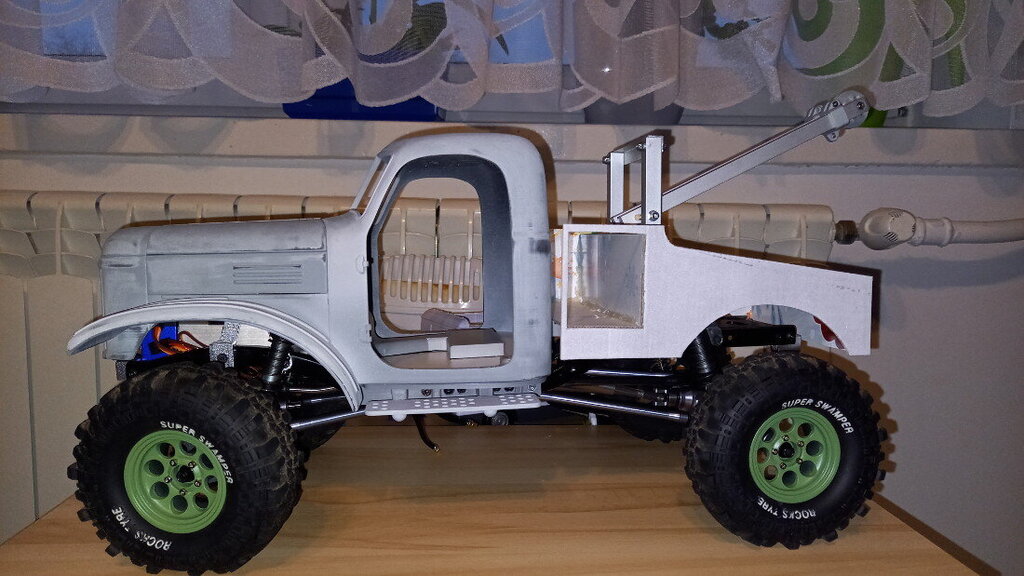

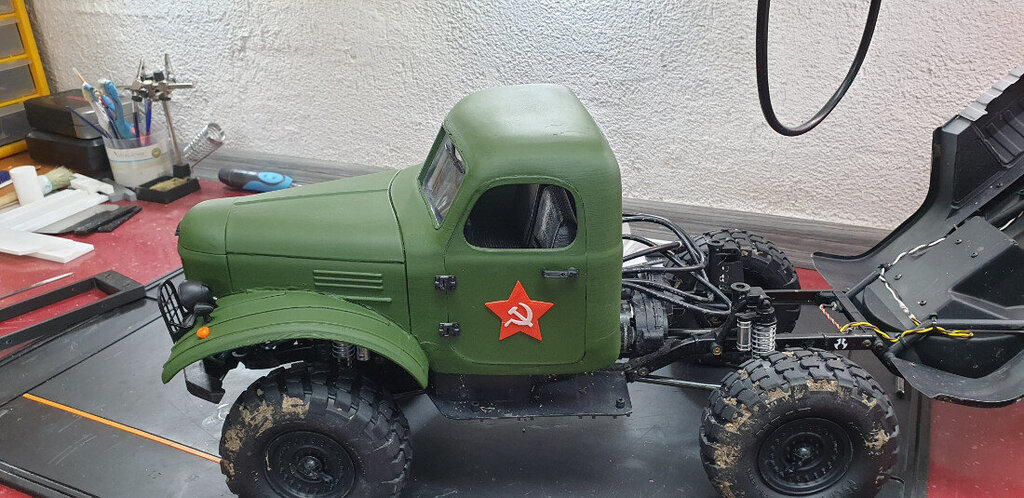

Karoserie ożeniłem do przymiarki z ramą ... nie wypoziomowana a ustabilizowana co miałem pod ręką

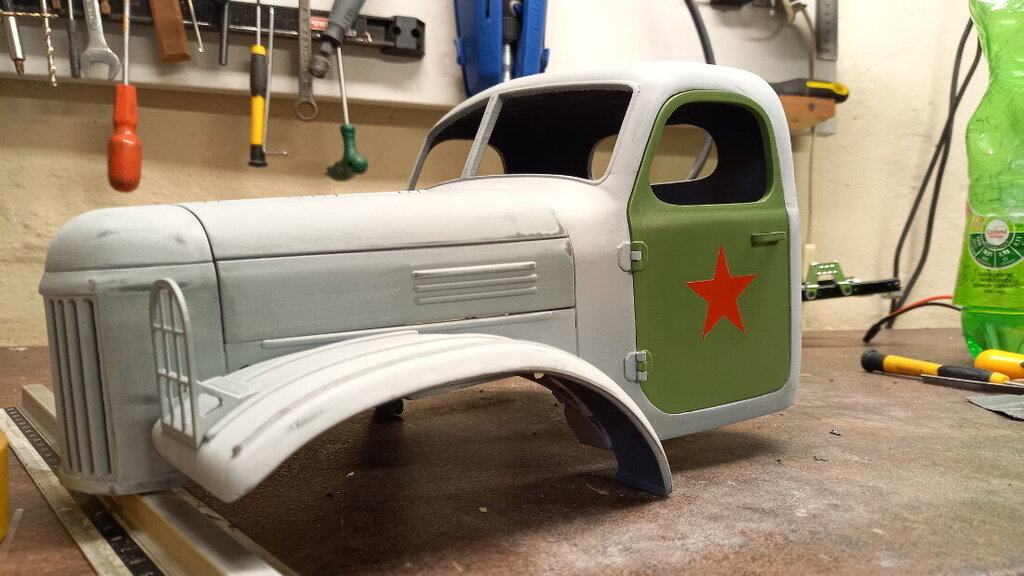

Przy okazji zrobiłem próbę koloru na drzwiach





a jak wiadomo bez gwiazdy nie ma jazdy

[przemo]

Nie za wiele ale do przodu ... brak filamentu, długi czas oczekiwania i dlatego opóźnienia w robocie ...

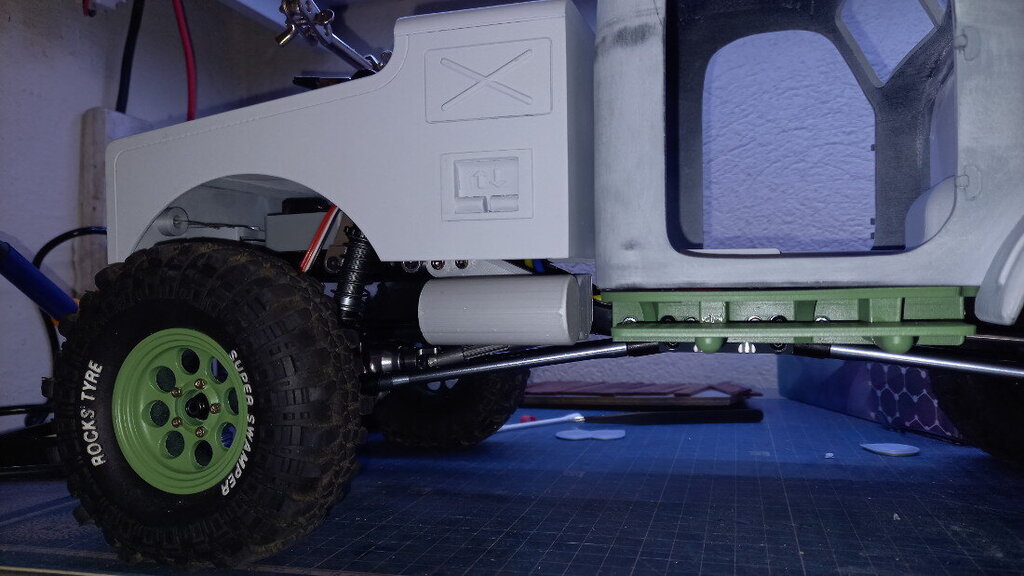

Narysowane i wydrukowane platforma pod kabinę oraz podest pod kabiną ... oczywiście pogrzebałem przy nim bo bez sensu montować płaską dechę więc dodałem dziury i oczywiście zrobiłem mocowanie podestu do platformy pod kabinę. Mocowanie na rurce mosiężnej 4 mm.



Platformy przykręcone do ramy

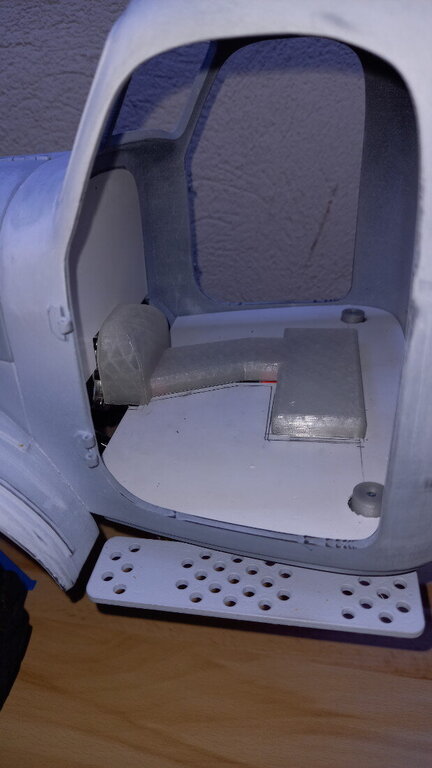

Wnętrze kabiny też powoli się tworzy ... na razie sucha zabudowa

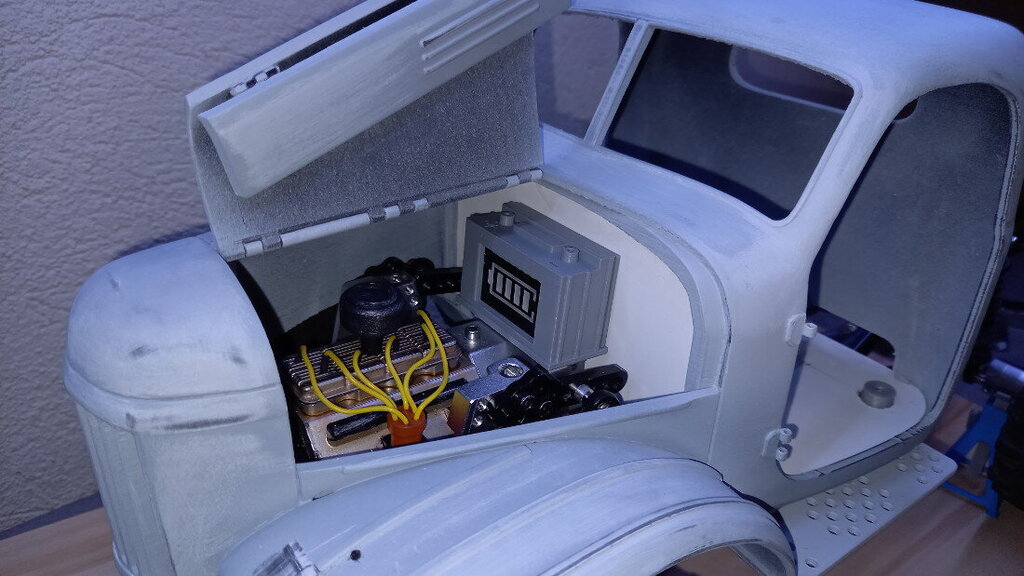

Musiałem pomyśleć też o wskaźniku napięcia lipo więc będzie akumulator pod maską





ciut duży ale już wiem że uszczuple go o kilka mm na tyle na ile puści mnie płytka wskaźnika. Na koniec płytka będzie zalana żywicą.

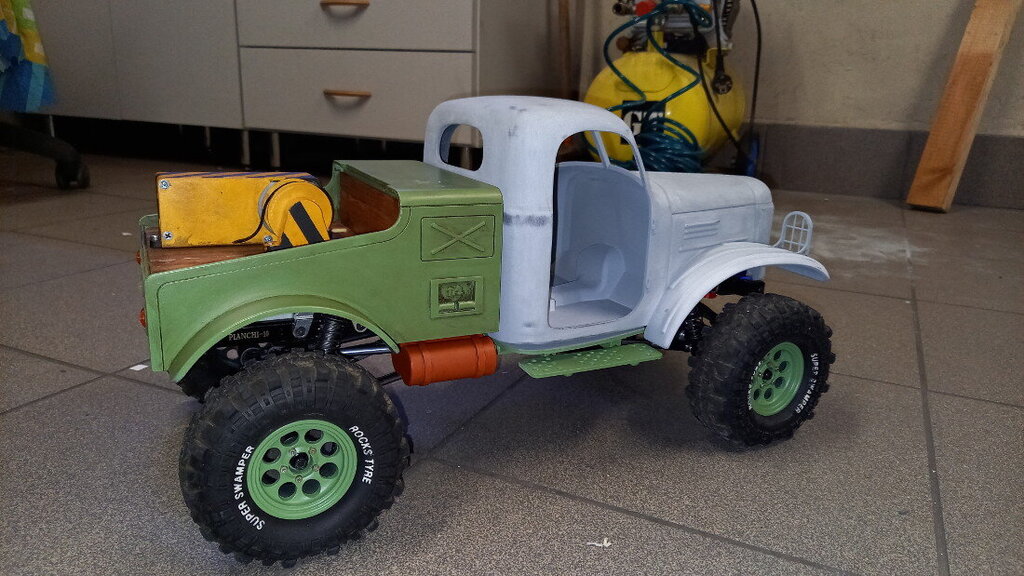

Wczoraj przyszły felgi, poszedł kolor i Ził stoi na docelowych felgach i oponach. Wcześniej wspominałem że będą opony 120 mm ale pozostanie na 113 mm.

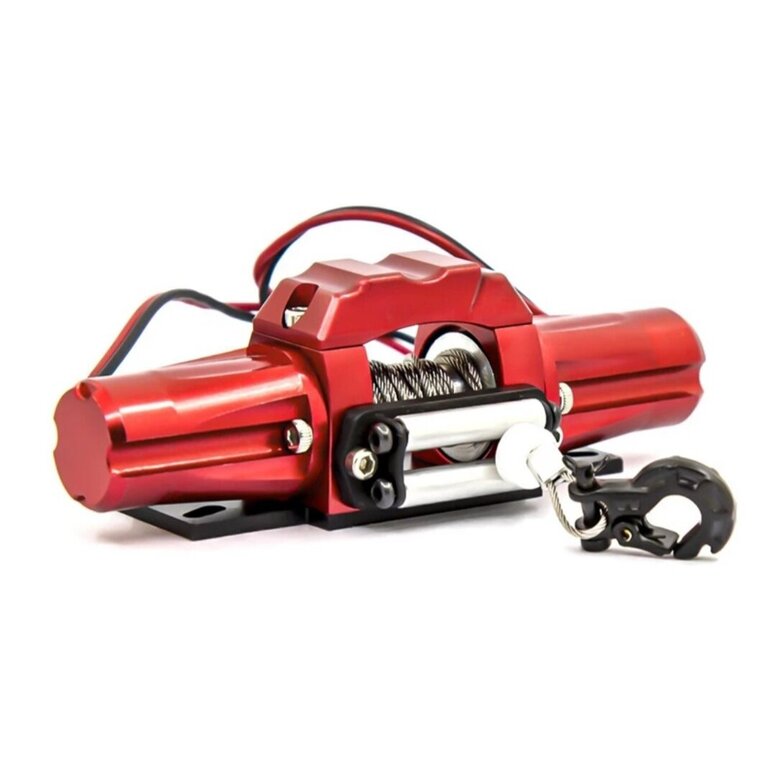

Zamówiłem taką wyciągarkę na przód na dwa silniki



plan jest taki, że wstępnie na pierwszy rzut oka wyciągarkę da się rozkręcić a plan jest taki żeby wyciągarkę schować w zderzaku



Założenie jest ... kwestia spróbować to wcielić w życie





[przemo]

A tym czasem u Ziła ... ostatnio za bardzo czasu nie było ale coś tam popychałem za każdym razem małymi kroczkami. Miałem dużą burze w głowie jak chwycić się za tylną zabudowę i w sumie z pierwotnego planu za wiele nie zostało ... w zasadzie pojemnik na pakiet poszedł w niełaskę tzn ten zrobiony to już może się w warsztacie kurzyć bo wpadła nowa koncepcja, która wydaję mi się bardziej prosta w wykonaniu jak tą co zakładałem ... do rzeczy ...

Tradycyjnie opieram się na druku 3D ale nie w 100 % ... powiedzmy tak w 70% resztę będzie stanowić płyta z reklam.

Narysowałem to co będzie wydrukowane i posklejane razem ze sobą wyżej wspomnianymi płytami z reklam.

W sumie żeby sobie to zobrazować zrobiłem wstęny projekt z kartonu z tym, że zabudowa się skróciła o 7 mm względem tego co na zdjęciu. Komora na pakiet w tym samym miejscu będzie co miała być. Reszta elektroniki pod podłogą zabudowy w sensie paki.

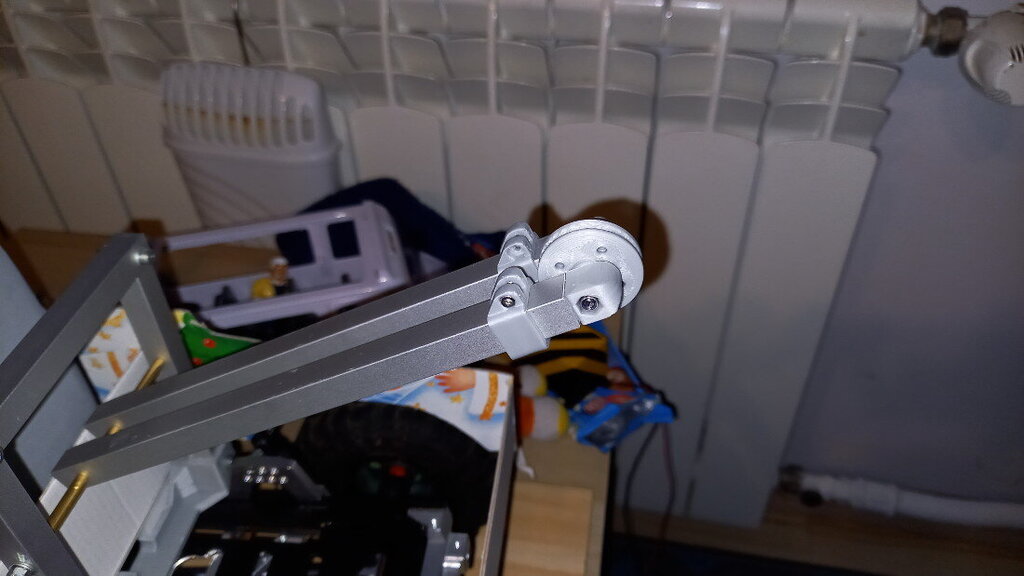

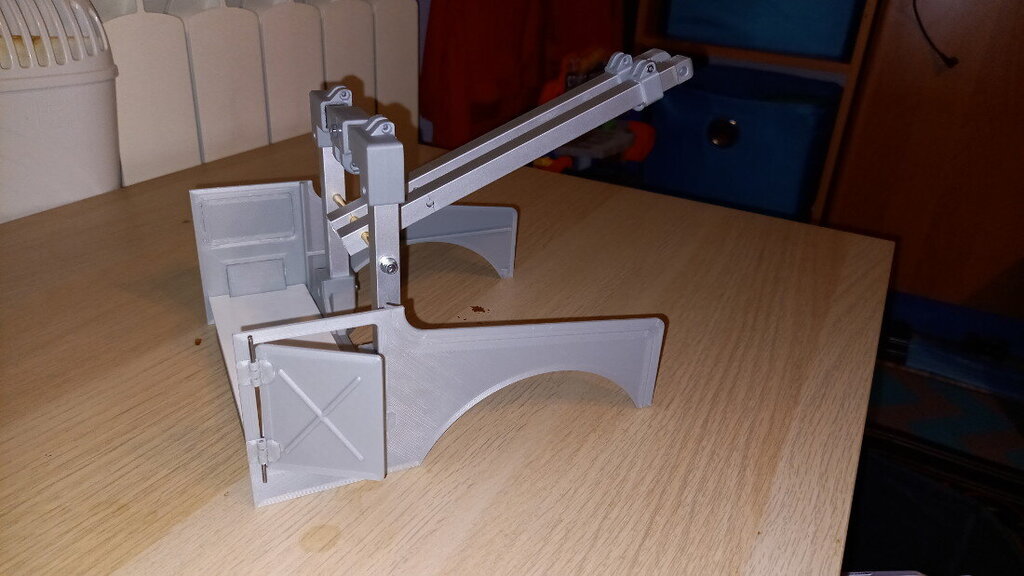

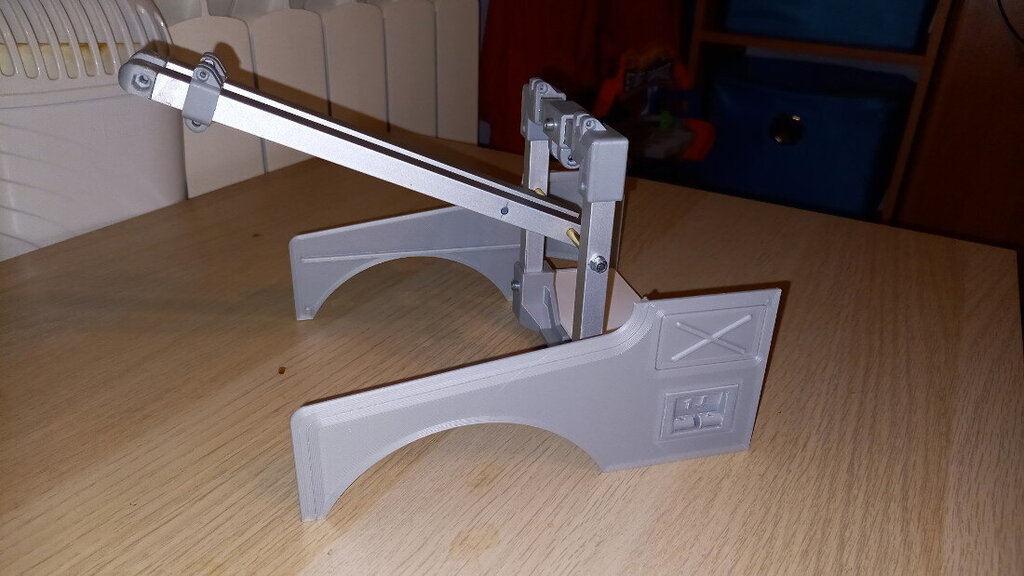

Pierwsze miałem robić ramię holownika drukowane ale wykorzystałem profil aluminiowy 10x10 mm. Wiadomo że brakuje jeszcze usztywnienia no ale wszystko z biegiem czasu

Rolka drukowana na 2 łożyskach, chodzi płynnie.

Nie mam jeszcze sprecyzowanego tylnego zderzaka oraz tylnego pasa. Tylny pas a konkretnie jego górna krawędź będzie prawie na wysokości podłogi paki. W tylnym pasie planuję umieścić tylne lampy.

Póki co tyle ... od przyszłego tygodnia może popchnę pracy więcej ....

[przemo]

Nie śpimy zwiedzamy ?

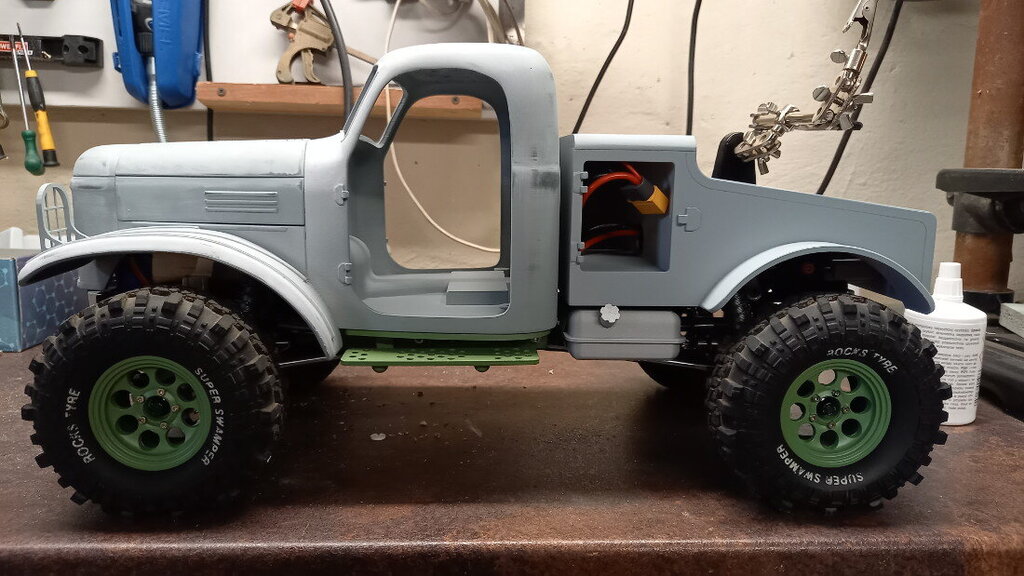

trochę kosmetyki ... trochę przybyło ...







... CDN ...

[przemo]

Witam w nowym mam nadzieję lepszym 2021 roku pod każdym względem

Korzystając z wolnego dłubie przy Zile cały czas

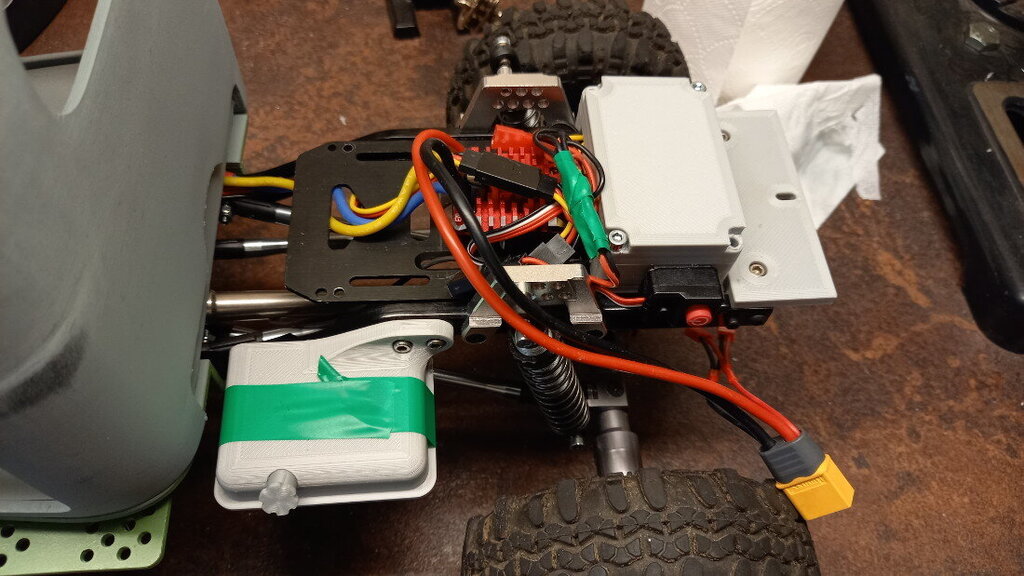

Ogólnie zrobiłem porządek z kablami, jeszcze nie wszystkimi bo brakuje mi sterownika wyciągarki na przodzie i sterownika oświetlenia. Ogólnie do zasilania, BEC z ESC będzie zasilał odbiornik, jedynie zasilanie oświetlenie pójdzie z odbiornika a reszta czyli, serwo skrętu i 2 wyciągarki będą zasilane z zewnętrznego BEC'a. Troszeczkę miałem zabawy żeby z 6 wtyczek serw złożyć jeden powiedzmy przewód żeby wykorzystać zasilanie z zewnętrznego BEC'a ale się udało i nawet bałaganu nie ma za bardzo na ramie.

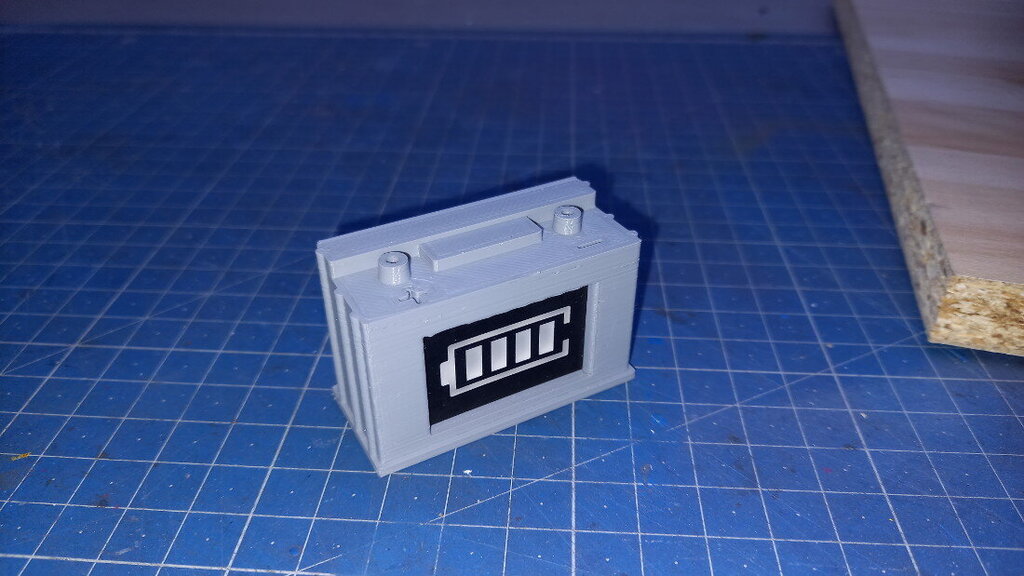

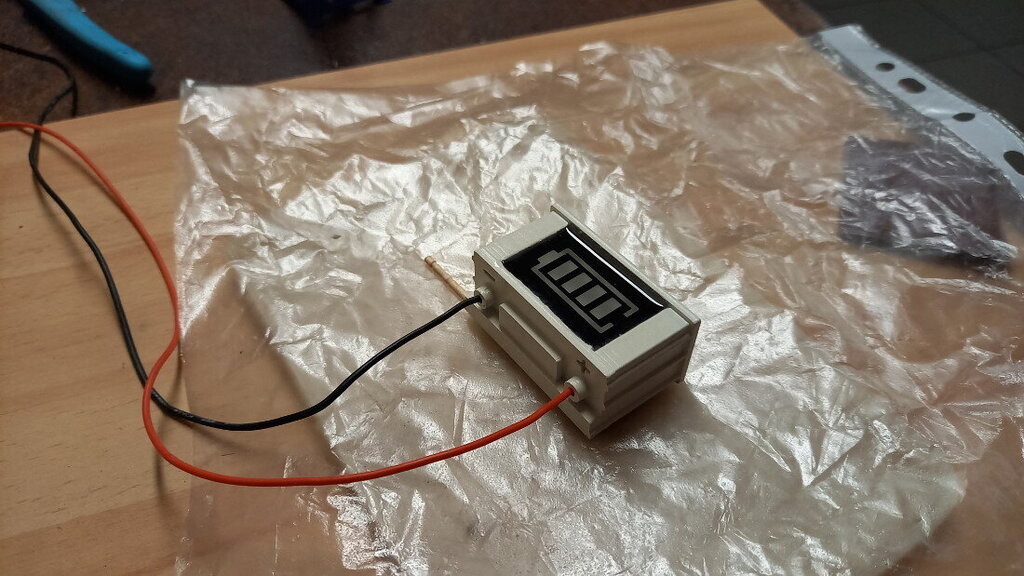

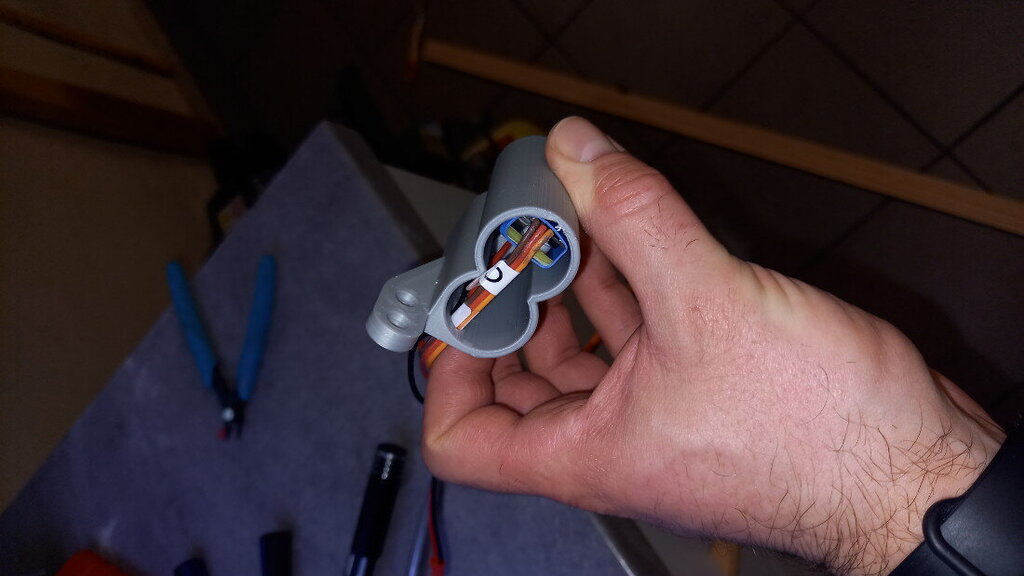

Akumulator wydrukowany, wyszczuplony, pomalowany i wskaźnik lipo dzisiaj zalałem żywicą, żeby zabezpieczyć przed wilgocią. Jutro akumulator zaleję żywicą od środka.

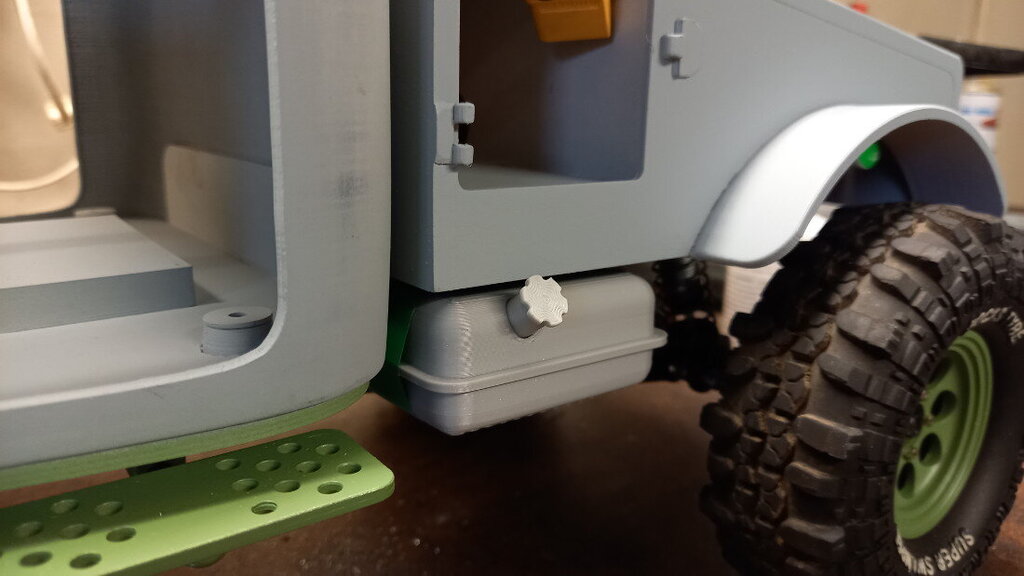

No i wydrukowałem bak paliwa, który będzie pojemnikiem właśnie dla wspominanych wyżej dwóch brakujących sterowników.





Dzisiaj mnie czeka ostatni szlif zabudowy i najprawdopodobniej złapie kolor, kabina musi jeszcze poczekać. Wnętrze kabiny jest już zamknięte, muszę zrobić podstawy pod fotele, a nimi samymi też się muszę zająć.
Wyzwaniem będzie deska rozdzielacza, myślałem o druku ale jest tam tyle krzywizn, że nie wiem czy by mi rolka filamentu na to starczyła patrząc pod kątem notorycznego poprawiana i drukowania nowej, więc deskę będę chciał zrobić ręcznie.



Wcześniej jeszcze powstały zbiorniki na powietrze do układu hamulcowego, które kryją w sobie BEC'a 10A





Oto co cała zabawa przez ostatnie dni ...

Przy okazji chciałbym wam życzyć wszystkiego dobrego w nowym roku 2021 i miejmy nadzieję, że będzie choć w calu lepszy od poprzednika





CDN ...

[przemo]

Dzisiaj z przytupem bo coś przynajmniej przybyło ... nie obeszło się bez niespodzianek ... zaliczyłem pożar na pokładzie ... na szczęście skończyło się na przytopionych kablach do zasilania BEC'a ... ESC i BEC działają, kable już wymieniłem na grubsze. Ale skończyło się to drukowaniem nowego pojemnika na BEC przy okazji zmieniłem mu kolor żeby przełamać zieleń całego pojazdu. Cały czas się człowiek uczy.
Kurcze nie pamiętam gdzie udało mi się kupić zarobione wtyki JST na kablach silikonowych, obecnie które kupuje nie dość że są cienkie to nie w silikonie ... szukam szukam i nie mogę takowych namieżyć.
Oczywiście kable dałem za cienkie, mój błąd ...

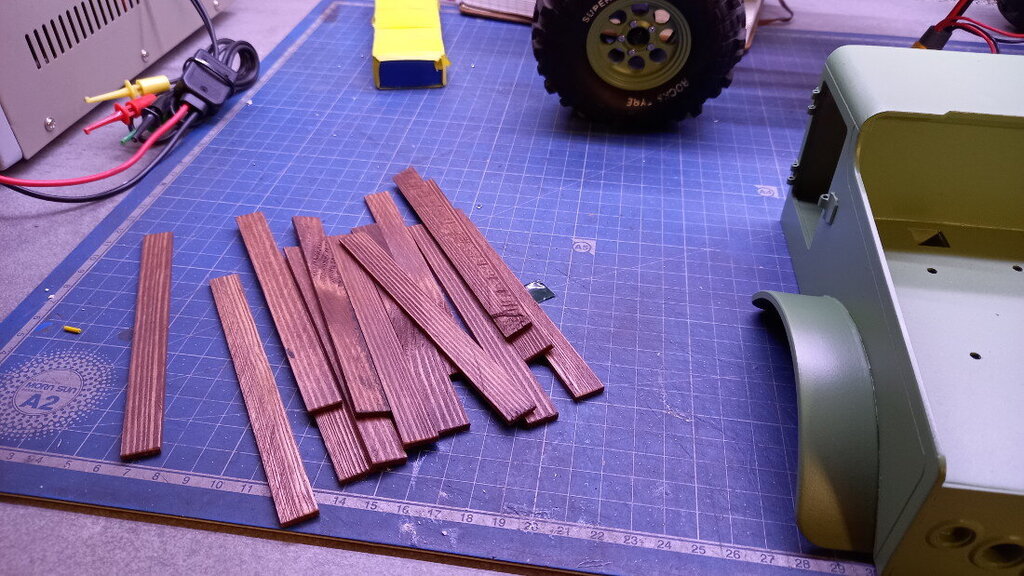

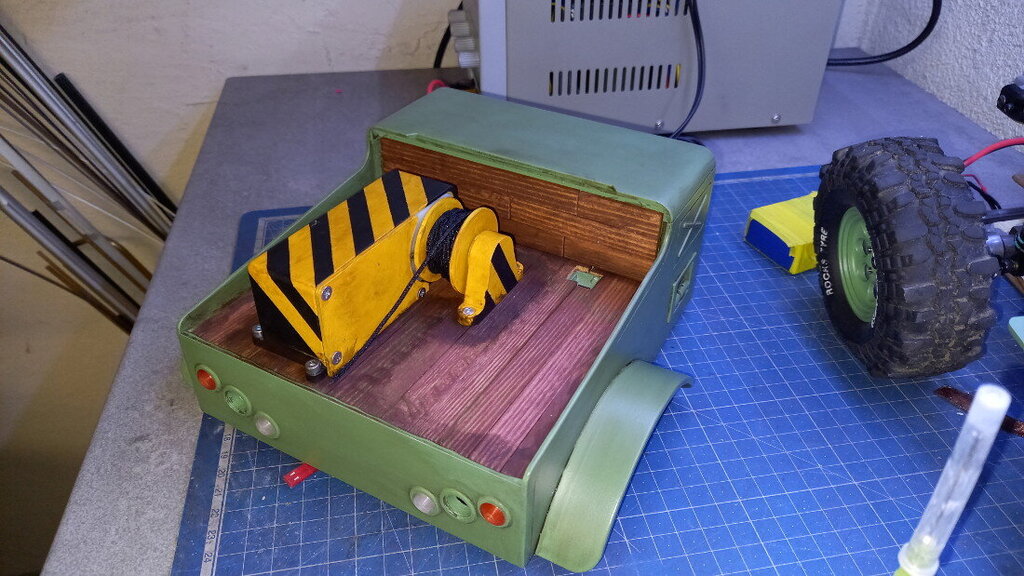

Wracając do budowy ... żeby jakoś ukłonić się w kierunku ZIł'a i epoki. w której powstał podłoga zabudowy będzie drewniana

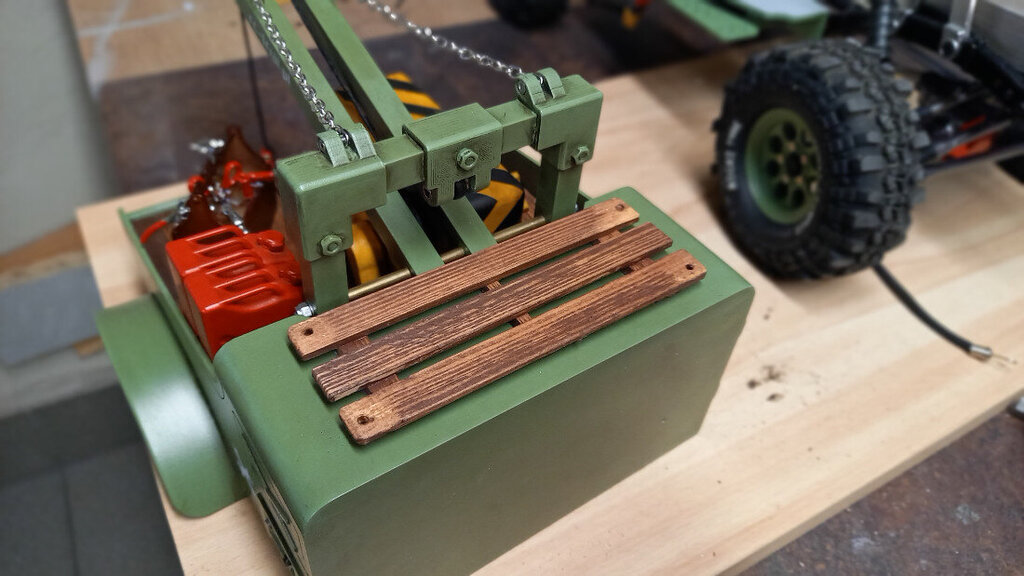

Tutaj skończyłem deskowanie i przykręciłem wyciągarkę

Zrobiłem test wyciągarki i jest owocnie, a będzie jeszcze na rolce a sam hak na zbloczu.



youtube.com/watch?v=ph0j4Btqk90

No i musiałem przymierzyć z przodem karoserii

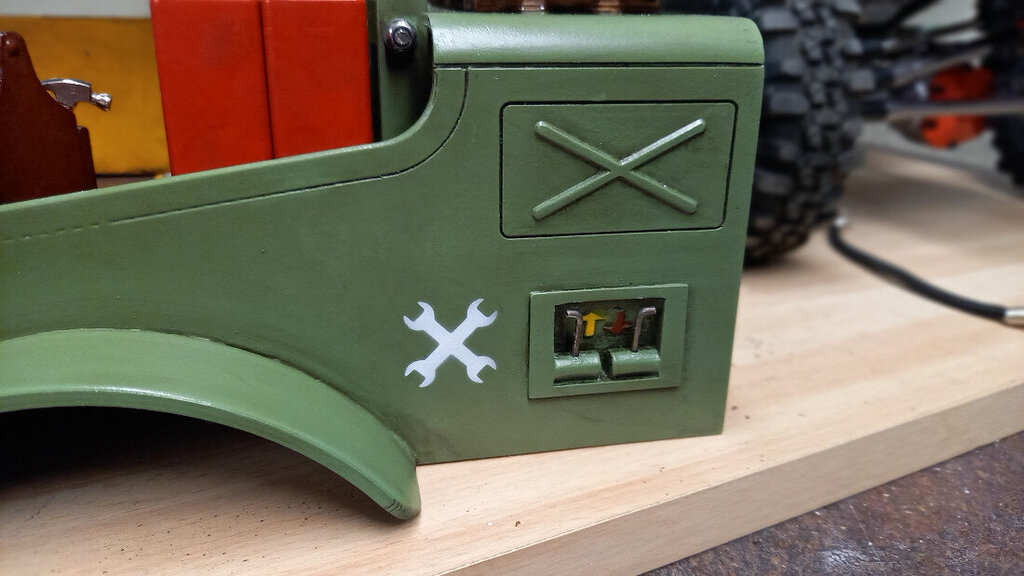

W sumie skończyłem ze zderzakiem ... wcześniej już był wydrukowany, wczoraj dostał kolor a dzisiaj czarne pasy. Przy okazji w zderzaku zostało zrobione mocowanie na hak holownika z pręta mosiężnego

Lampy wstecznego i kierunkowskazy tradycyjnie atrapa a świecić będą światłą postojowe.

[przemo]

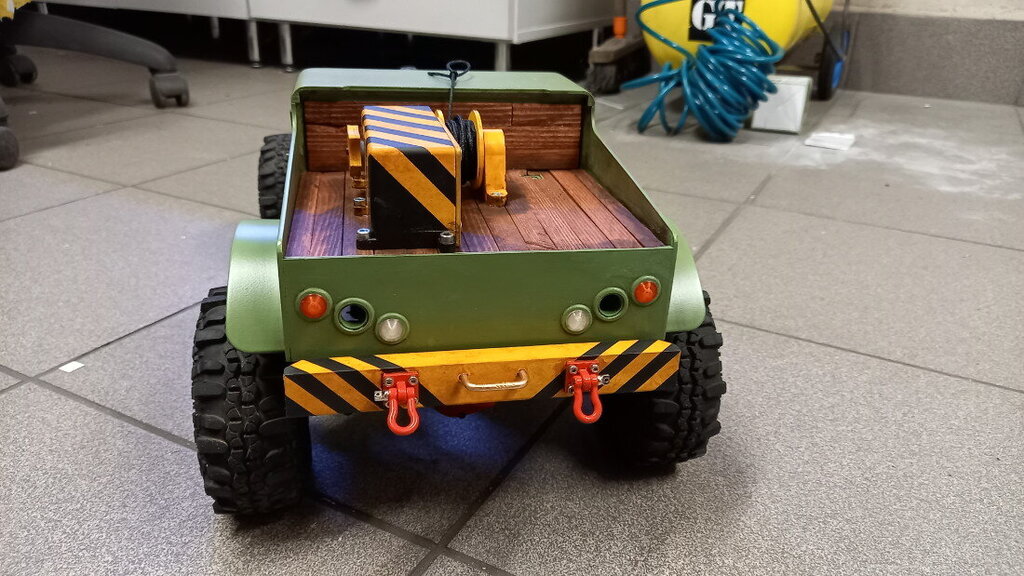

Zabudowa skończona powiedzmy w 98% ... 2 % pozostawiam na ewentualne oświetlenie na pace i dodania jeszcze więcej "szpeja" na pakę.

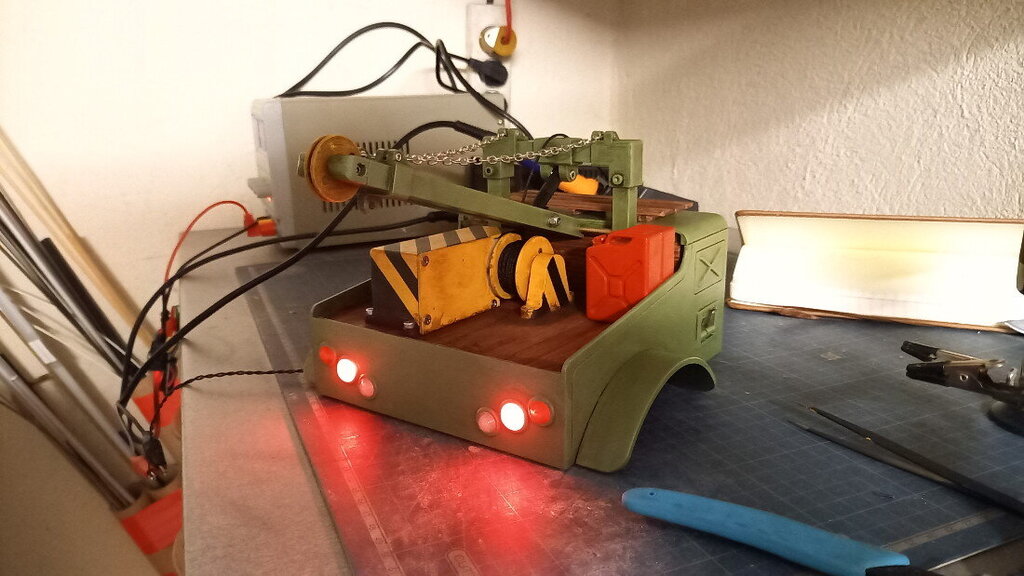

Oświetlenie połączone i test musiał być

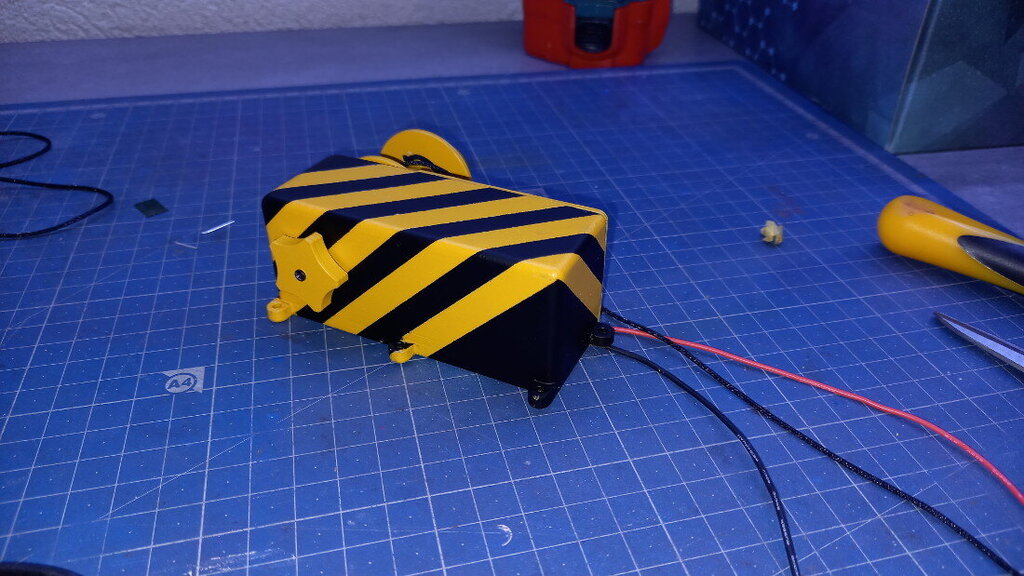

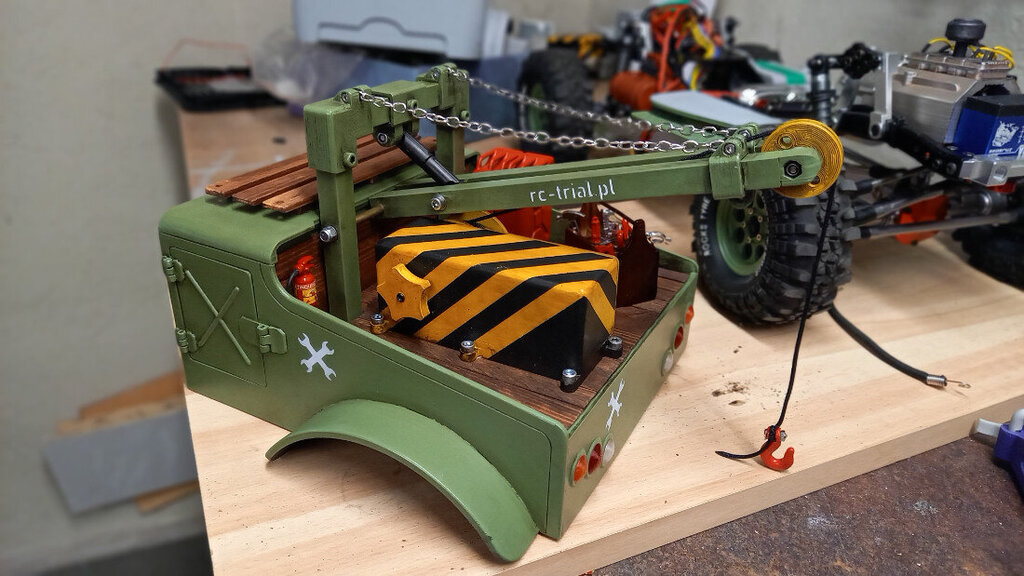

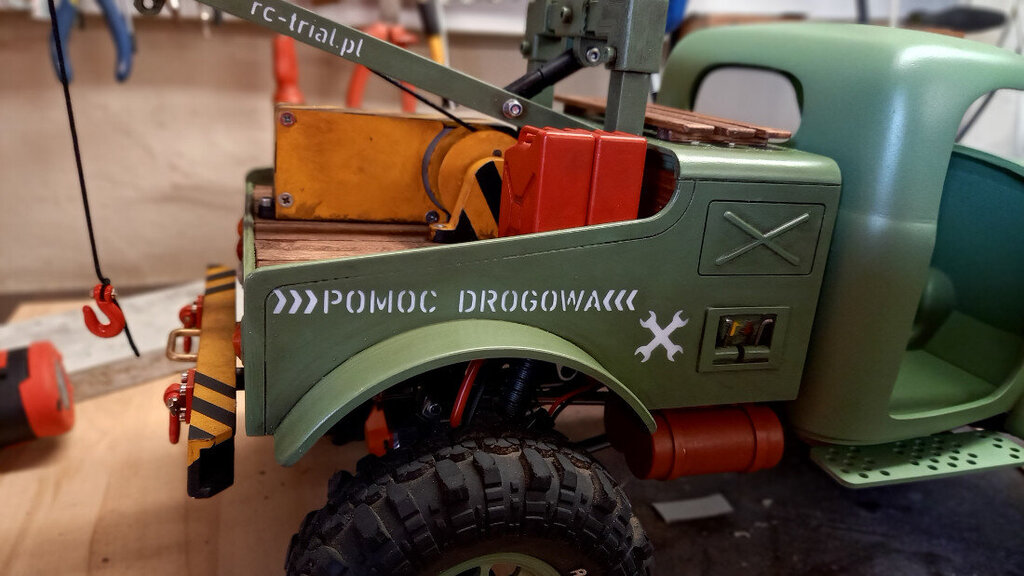

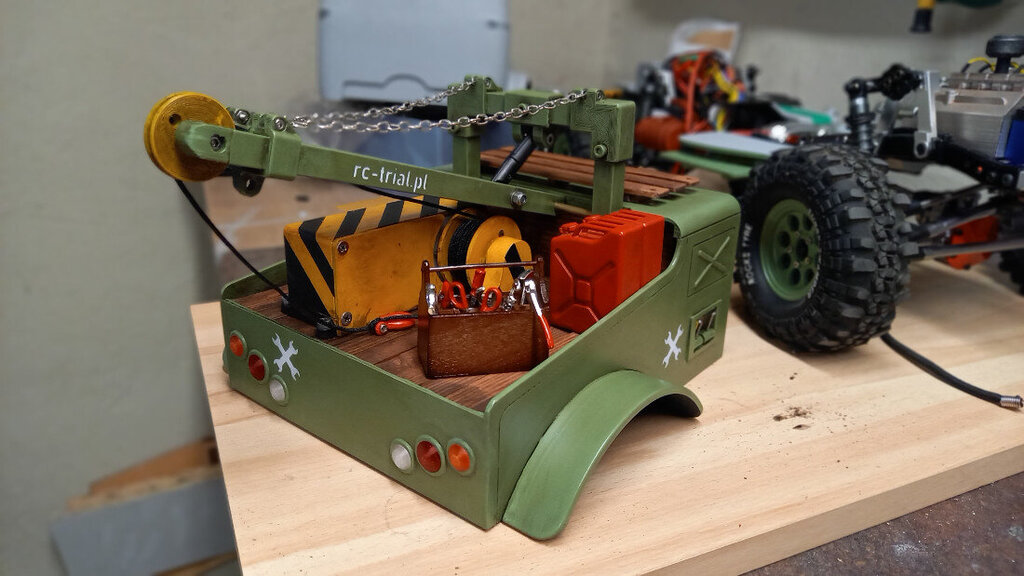

Jak już widać żuraw ukończony, przetestowany ... spokojnie dźwiga wkrętarkę i wyciągarka idzie do góry bez zająknięcia oczywiście dźwigane pionowo.

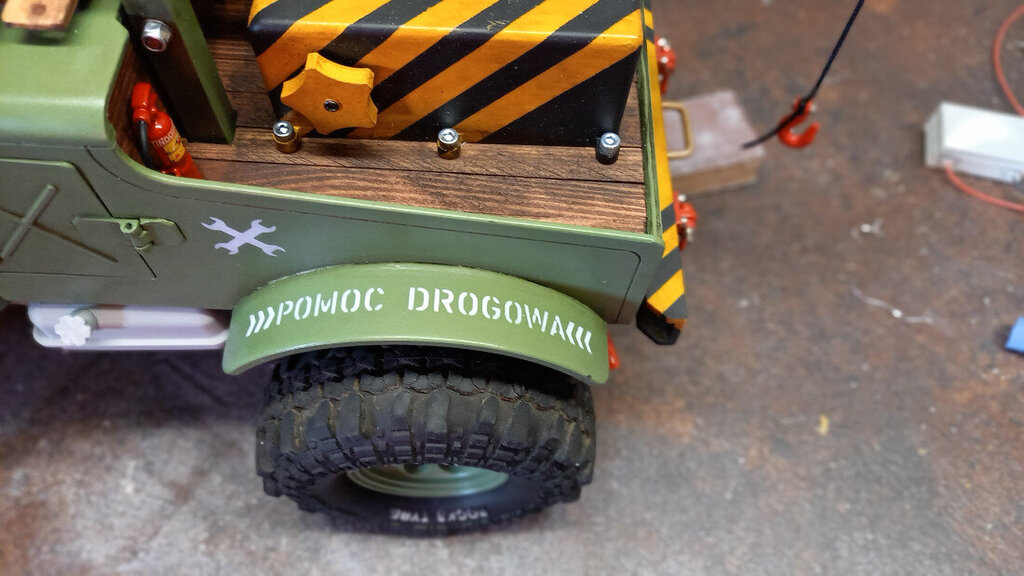

Na drukarce zrobiłem sobie szablony do malowania i jak widać po napisie na żurawiu sprzedałem się po całości  ... no kupili mnie







Przy okazji na dachu zabudowy robiłem drewniany bagażnik na trapy ...



Czas ukłonić się w kierunku kabiny Ziła ...



CDN ...

[Francka]

Super porobione projektowanie 3 D opanowane .Brakuje Ci towarzystwa  https://fb.watch/2NqmKIRcxb/

[przemo]

Ciut brakuje towarzystwa ale w tym roku mam nadzieję że uda mi się pojeździć w grupie

[przemo]

Monologu ciąg dalszy ...

Dzisiaj poczta obrodziła w paczki z aliexpress więc i było co podziałać przy Zile

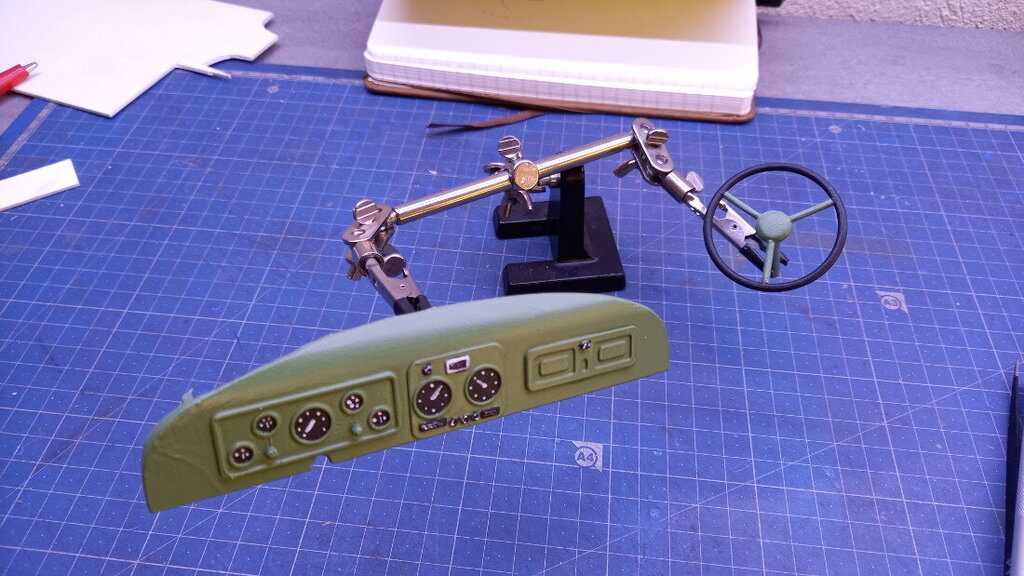

Deska rozdzielacza, podstawa ze styrenu a zegary drukowane, rysowanie na tzw "żeby były" zajęło mi to 20 minut.

Taka ciekawostka, po malowaniu kapnąłem się się zegary nad kierownicą wkleiłem do góry nogami



Na zabudowę wleciały nowe napisy

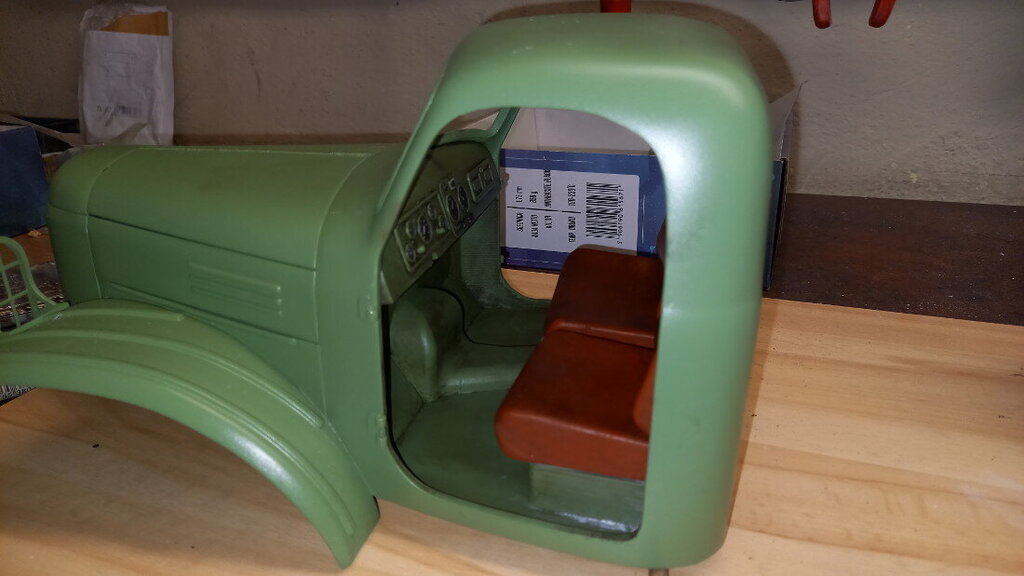

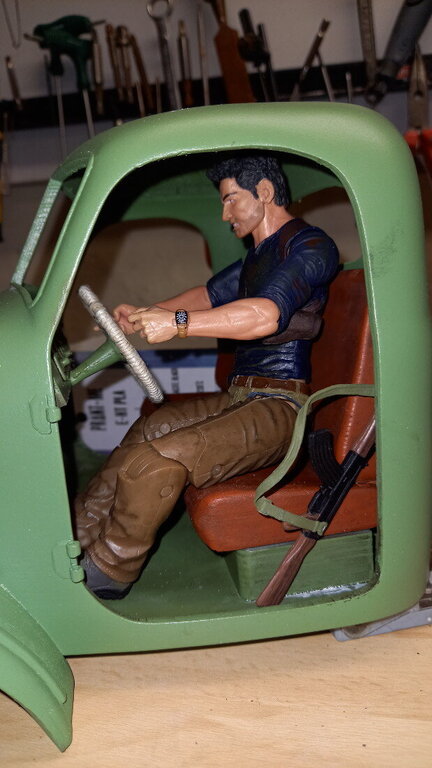

Wnętrze Ziła



Kierowca Ziła to ni jak kto ale Nathan Drake



Kierownica owinięta dratwą nabrała czegoś więcej niż taka sama drukowana ...

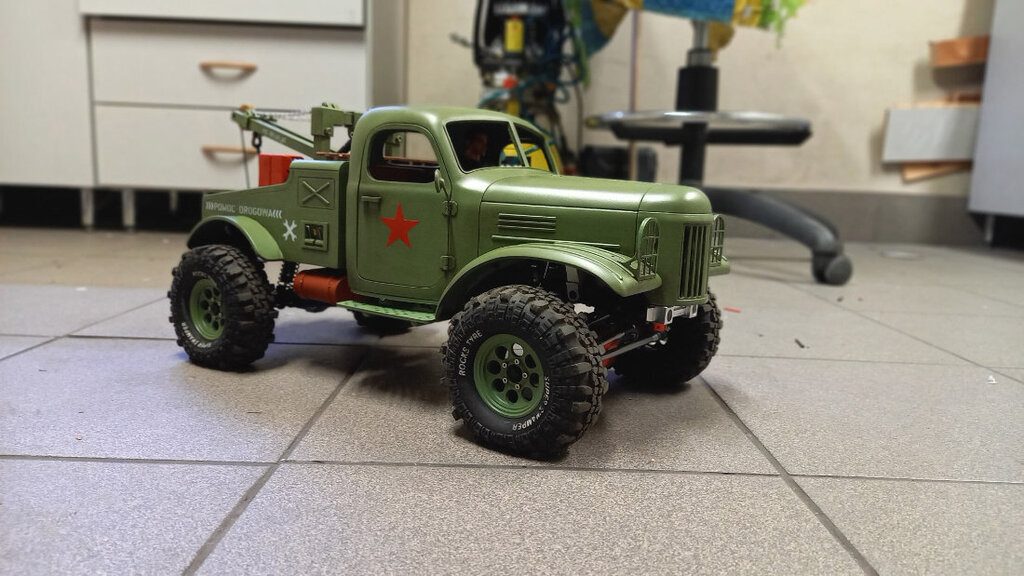

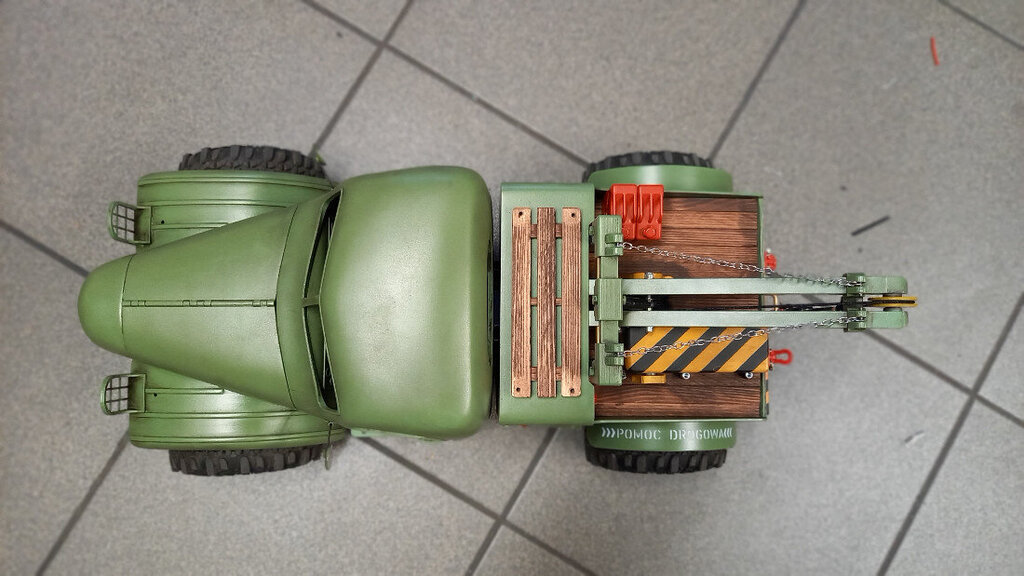

I już po "łoszingu" ale nie kompletny, brak świateł, brak przedniej wyciągarki i zderzaka ...





Na deser test wyciągarki holownika czyli przeciąganie mojego domowego kompresora do aerografu
