Część siódma. Model 3D skończony, już nic tu nie wymyślę, resztę będę robił na bieżąco.





W następnych filmach już rozwijka na płasko do planów i wkrótce pierwsze cięcia.



Opublikowano
2 godziny temu, robertus napisał:

Część siódma. Model 3D skończony, już nic tu nie wymyślę, resztę będę robił na bieżąco.







Myślę, że jeszcze coś tu wymyślisz :-) np.: pylony pod skrzydłami, uzbrojenie, zbiorniki paliwa.

Opublikowano

Część ósma. Rozwijamy! Używam plugina unfold.

W tym odcinku Skrzydła, stery i górna część kadłuba.





Skoro już się rozwija to można coś wydrukować, nie..?

Ale najpierw export. Ważne jest aby w sketchupie ustawić camera na paraller i top view, dopasować widok aby zajmował jak najwięcej ekranu

i eksport 2D grafics do pdf. Można tez do jpg jak ktoś woli.

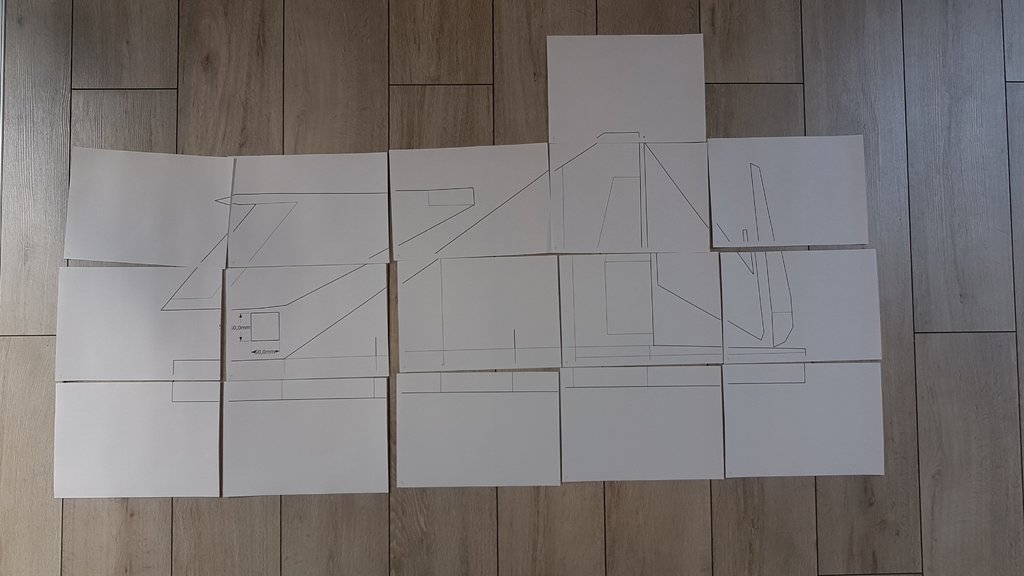

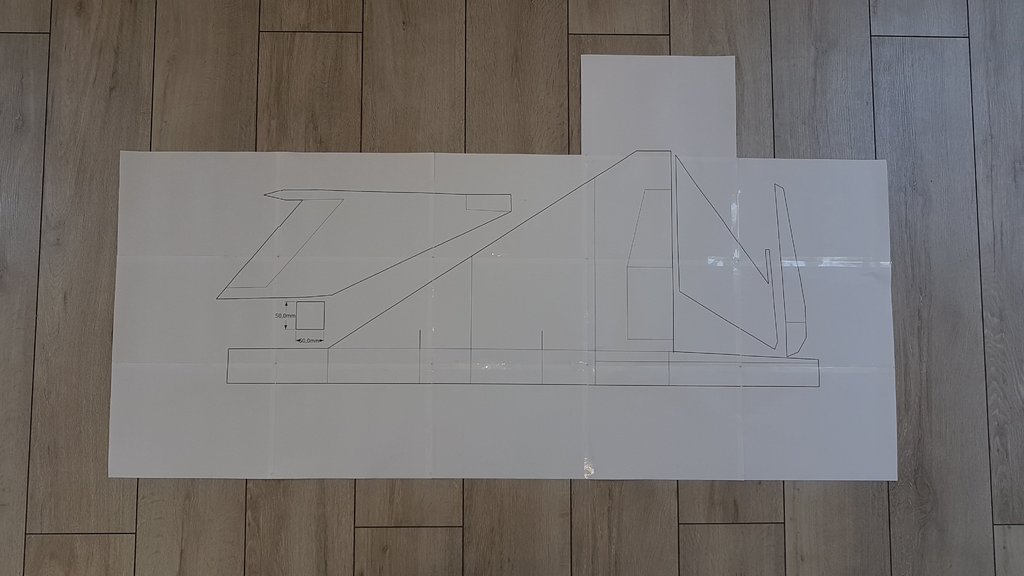

Drukowane w Adobe reader jako plakat ze znacznikami cięcia i oczywiście skala 100%.

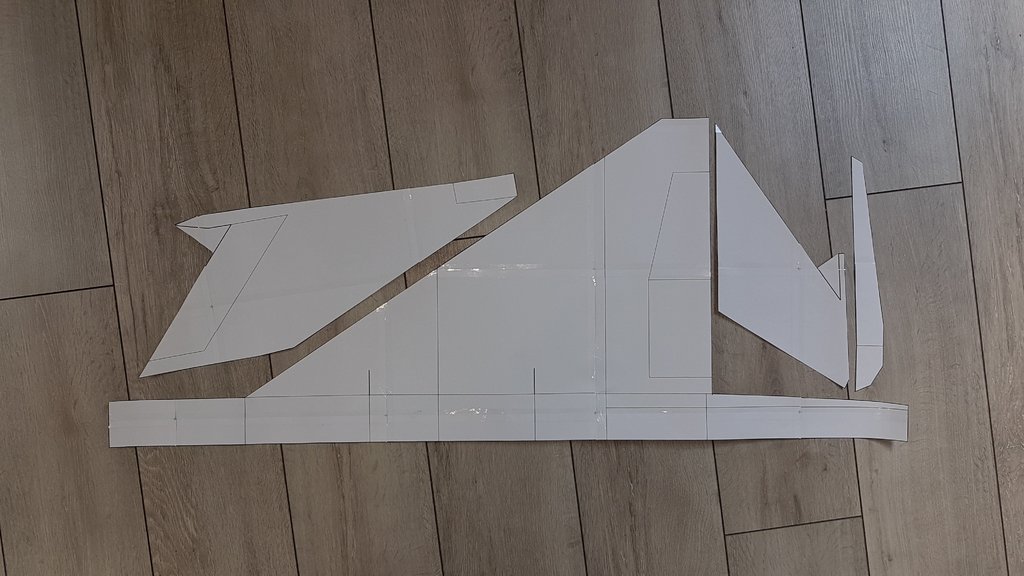

Po sklejeniu

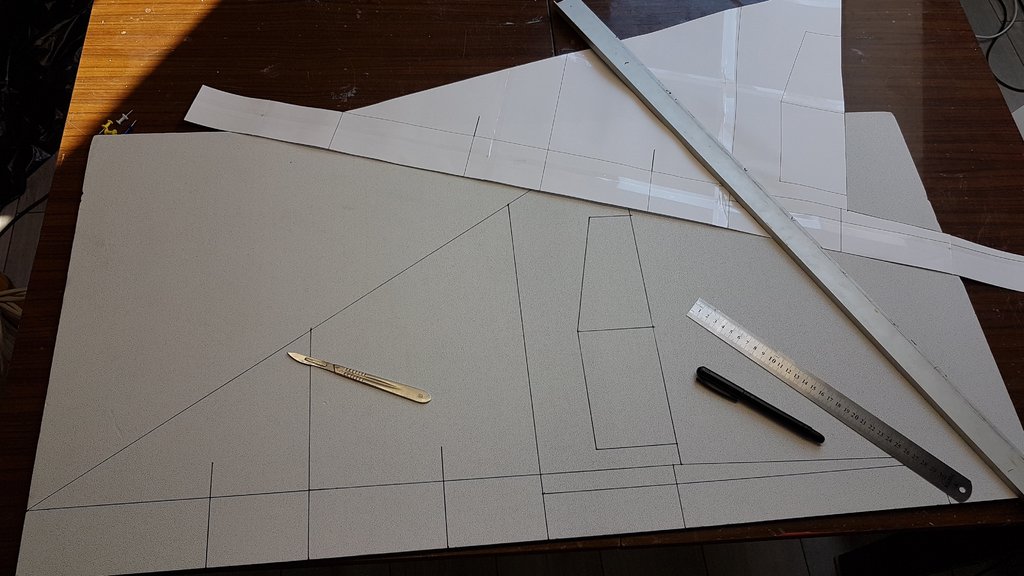

i wycięciu






A teraz najfajniejsze. Już cos widać realnego

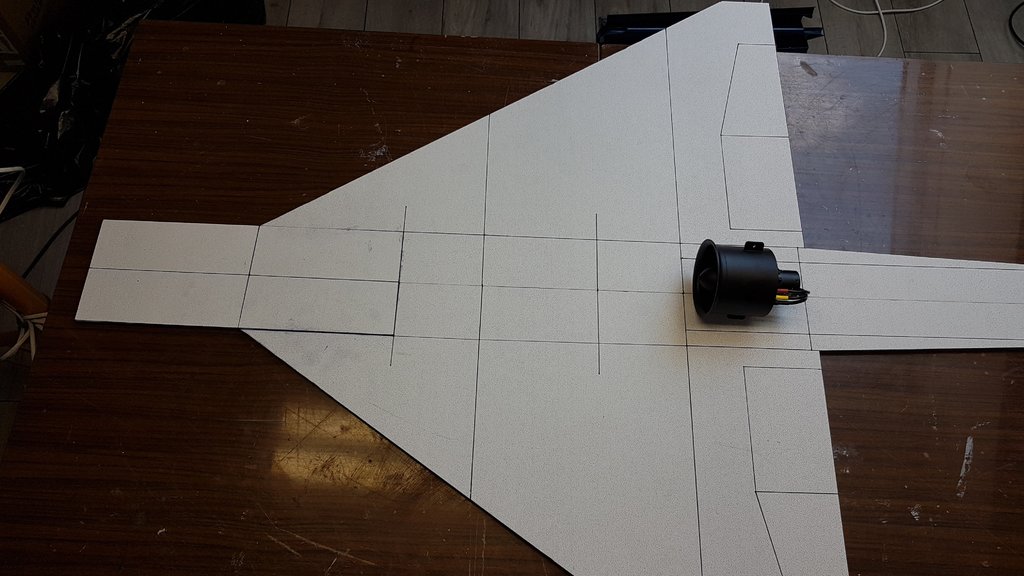

Przymiarka EDF




Opublikowano

Skoro ma to byc relacja krok po kroku to  zamierzam wklejać tu sporo zdjęć.

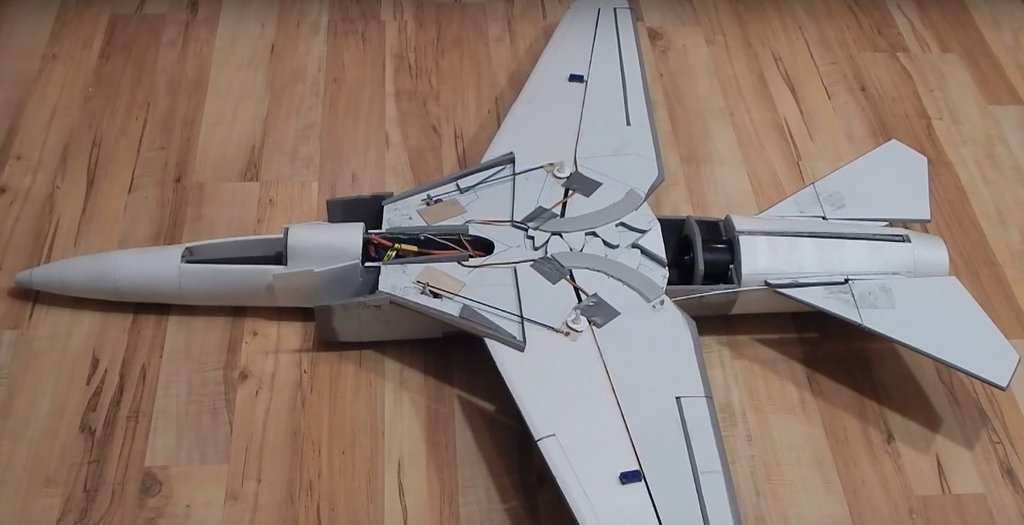

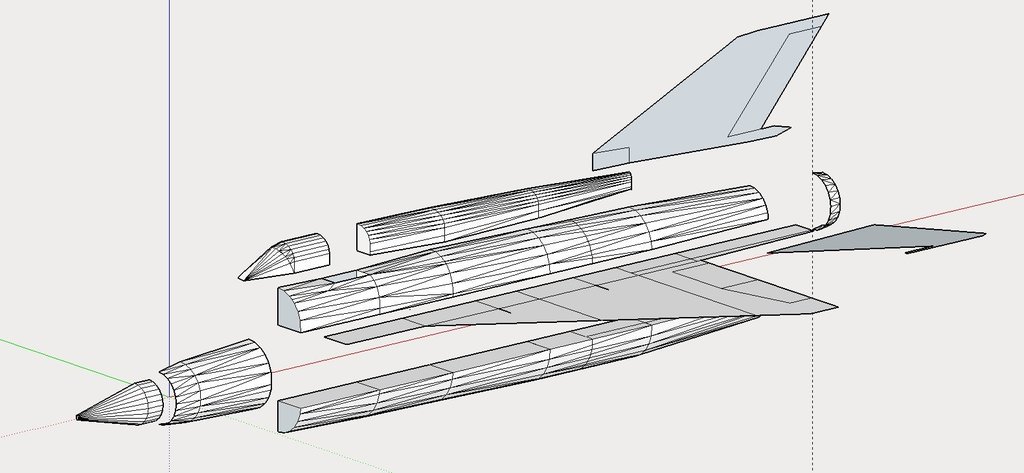

Dla przypomnienia model będzie składał się mniej więcej z takich modułów.

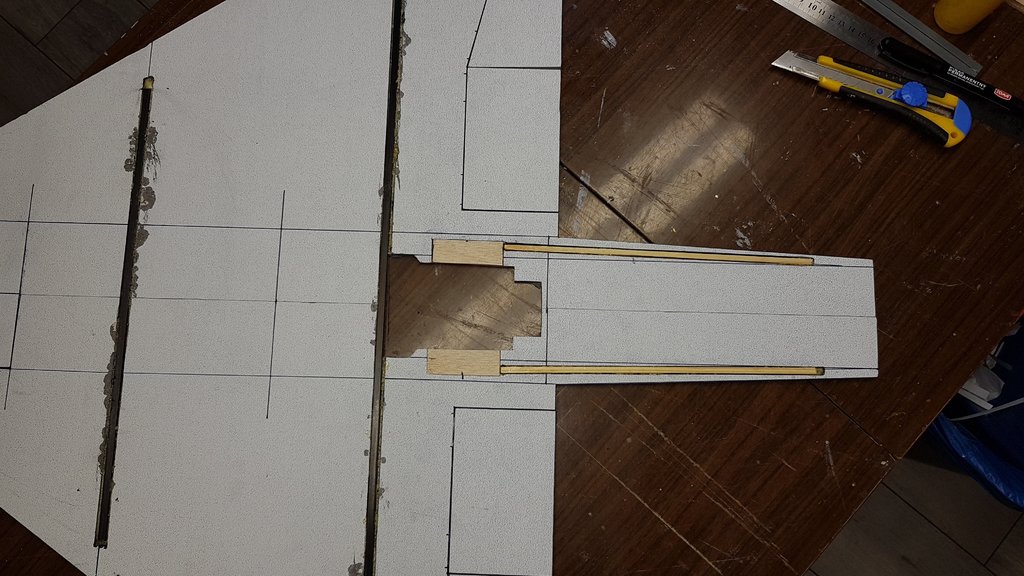

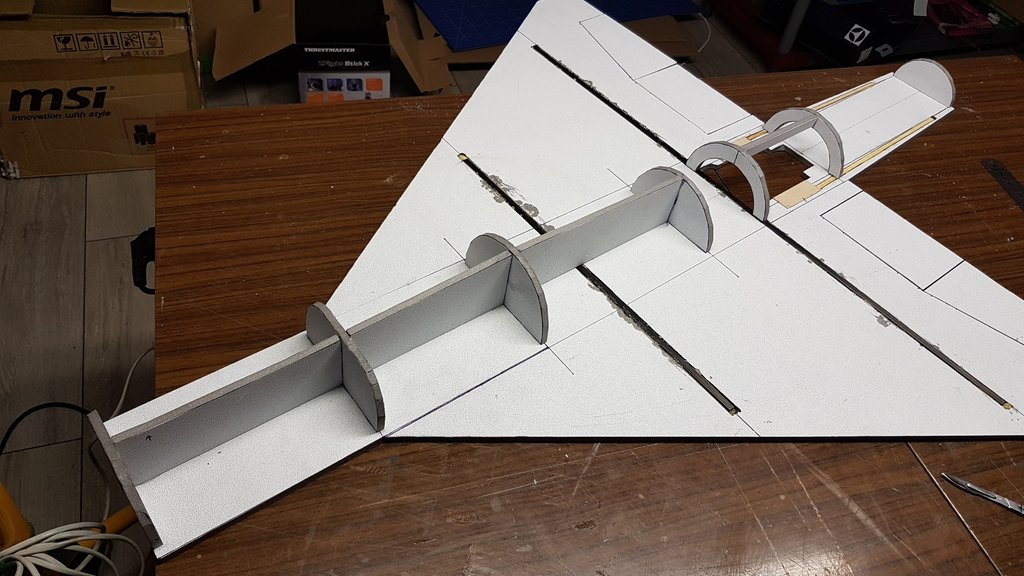

Wyciąłem miejsce na EDF, zrobiłem mocowanie z balsy i dodałem listewki wzmacniające tylną część, bo ta część wychodzi dość cienkościenne.

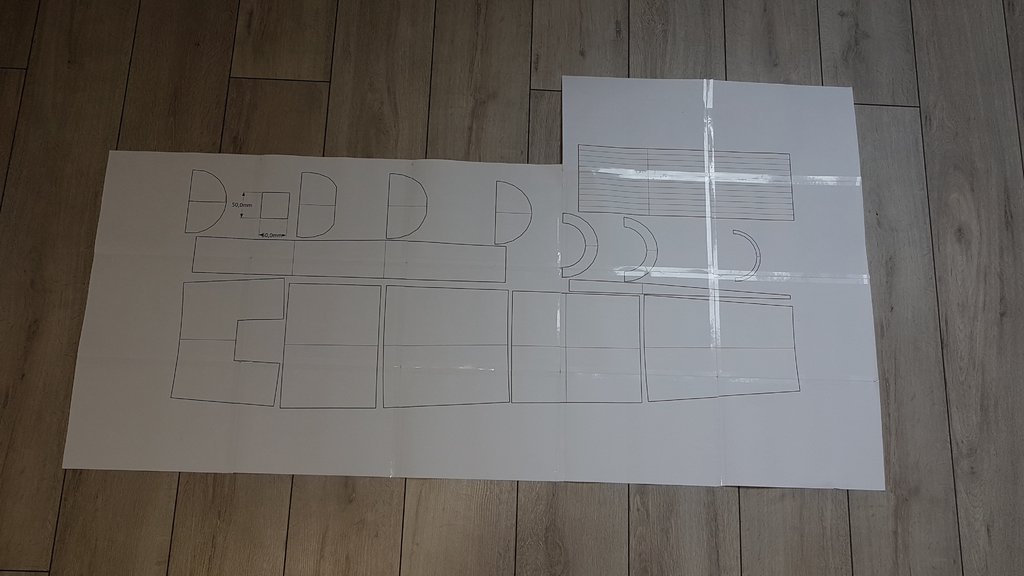

Czas na plany górnej części kadłuba




I teraz tak. Skoro rysując w sketchapie nie uwzględniam grubości pianek, szczerze mi się nie chce.

To teraz muszę wszystkie wręgi trymować uwzględniając grubość  pianki jaką chce użyć na poszycie.

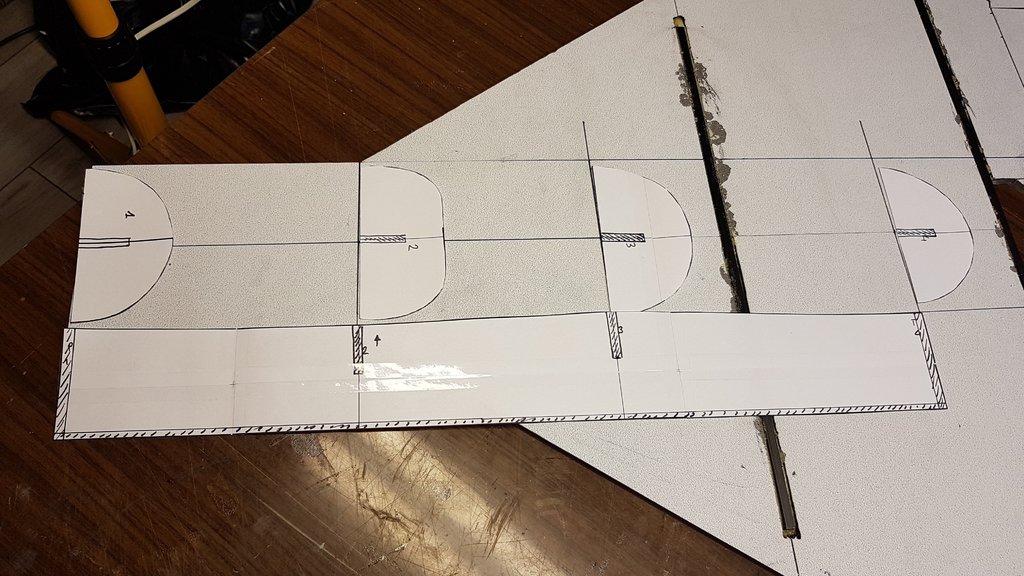

I tu już jak w małym modelarzu. Wycinam, trymuję,

















Na razie nie wycinam do końca tunelu, żeby nie rozjechała się geometria kadłuba.

Opublikowano

Wyciąć możesz później. Ja tak zrobiłem w moim. Myślałeś czy wzmacniać miejsce mocowania steru kierunku? Tam usuniesz część materiału z podłużnicy żeby zrobić miejsce na tunel. Świetnie to wychodzi.

Opublikowano

Chcę zrobić podobnie jak w MiG-23. Wytnę w poszyciu szparę i przykleję do tunelu. Ten jeden centymetr wsunięcia powinien ustabilizować statecznik.


Opublikowano

Dzięki,

Zmyliło mnie zdjęcie z wręgami kadłuba, gdzie widać papier na piance czyli szablony, które naklejasz.



Opublikowano

Nie miałem jak dotąd do czynienia z tego typu pianką, używam depronu, który bardzo mi odpowiada, ale buduję górnopłaty w rodzaju Piper Cub/ Husky więc to wystarcza. Twoje modele to już wyższa szkoła jazdy, większe masy i prędkości więc i materiał może być cięższy. Tak na marginesie, jak wyginasz ten Climapor, na gorąco? Ogólnie trudny jest do kształtowania?

Opublikowano

Wg mnie jest to najlepsza pianka XPS nie modelarska na rynku. W sumie nie najtańsza (podkłady pod panele są tańsze,) ale też i jakość jest bardzo dobra. Praca z tym materiałem jest równie przyjemna co z depronem modelarskim.

Występuje w grubościach 4 i 7mm, stąd wybieram głównie 7mm.

Używam albo tej pianki, albo depronu. Takich popularnych podkładów pod panele od dawna już nie używam, szkoda nerwów na nie.

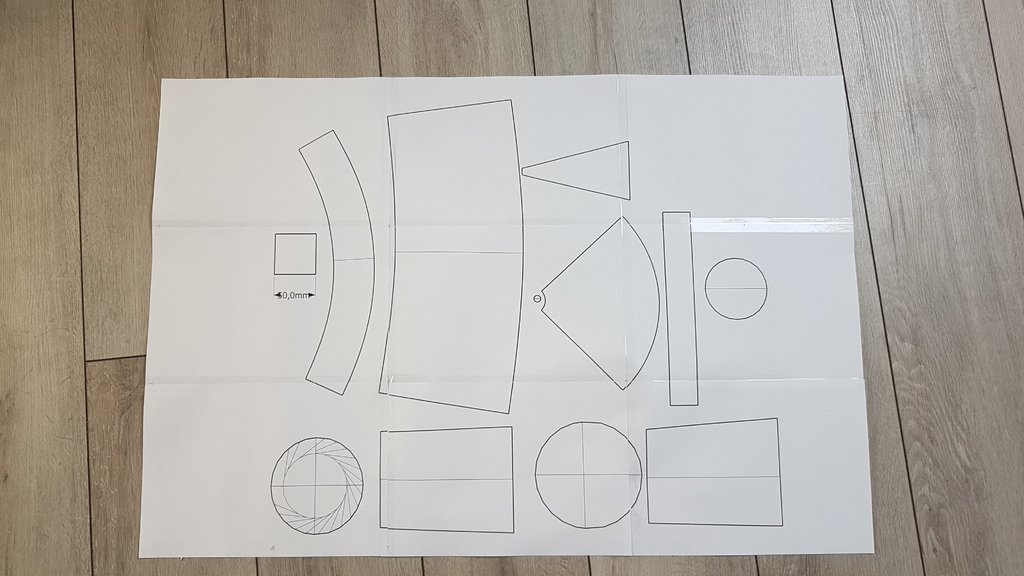

Teraz moment na cześć przednią ze stożkiem.

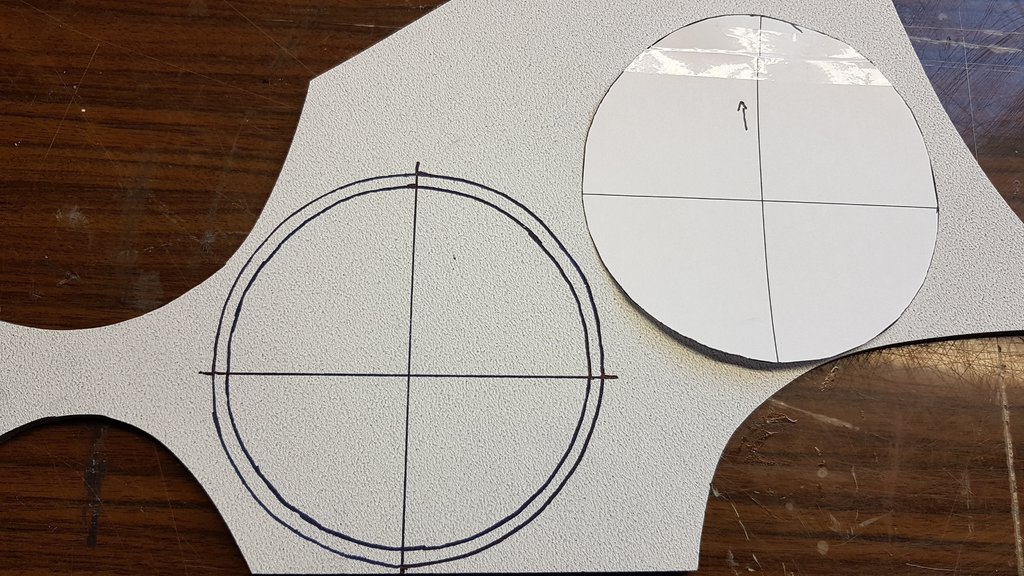

Tutaj też wszystkie wręgi docinam uwzględniając grubość pianki poszycia

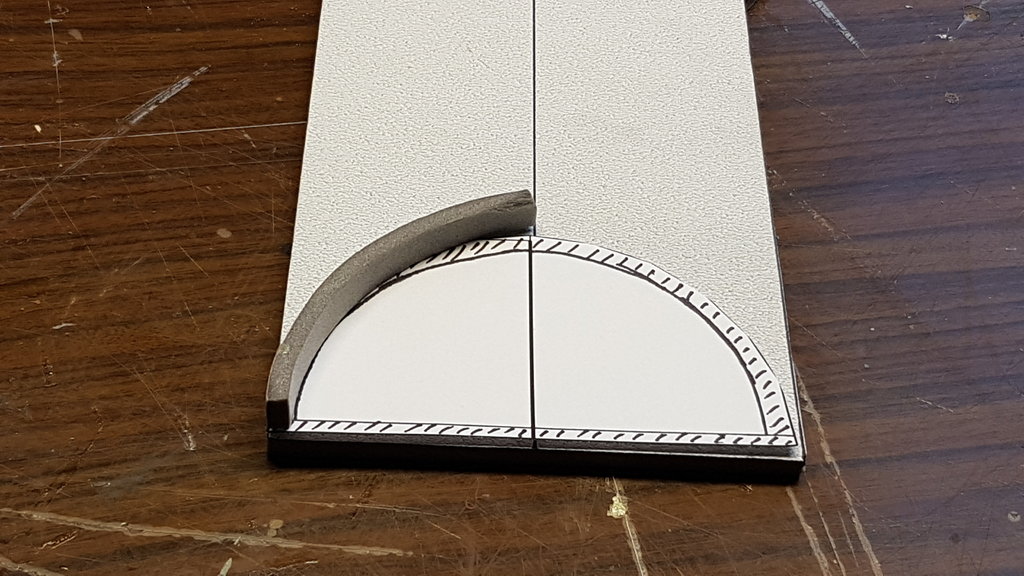

Zdjęcie dla przykładu

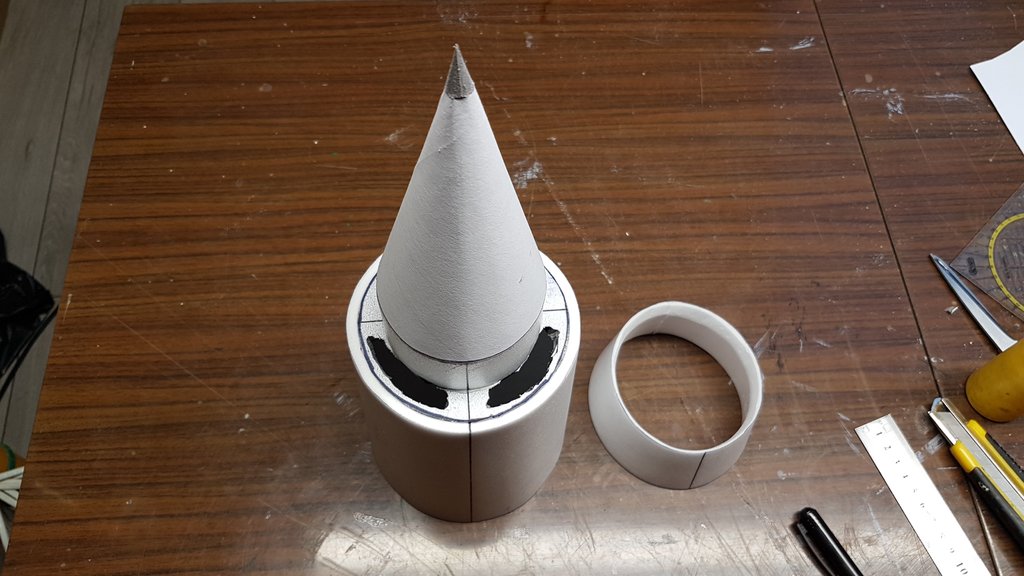

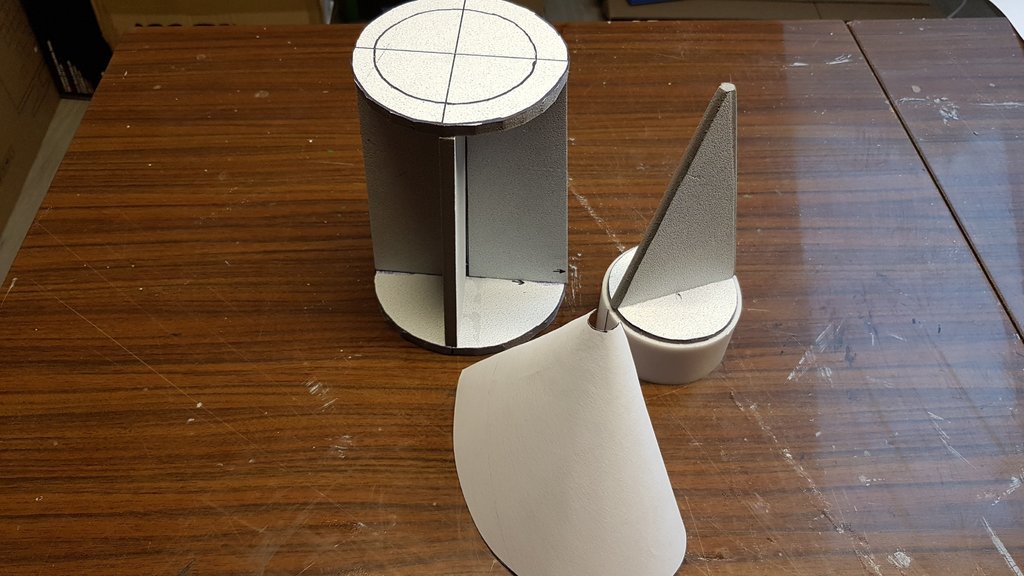

Wycięte i sklejone elementy części ze stożkiem


Sam stożek będzie zrobiony z kartki bloku technicznego

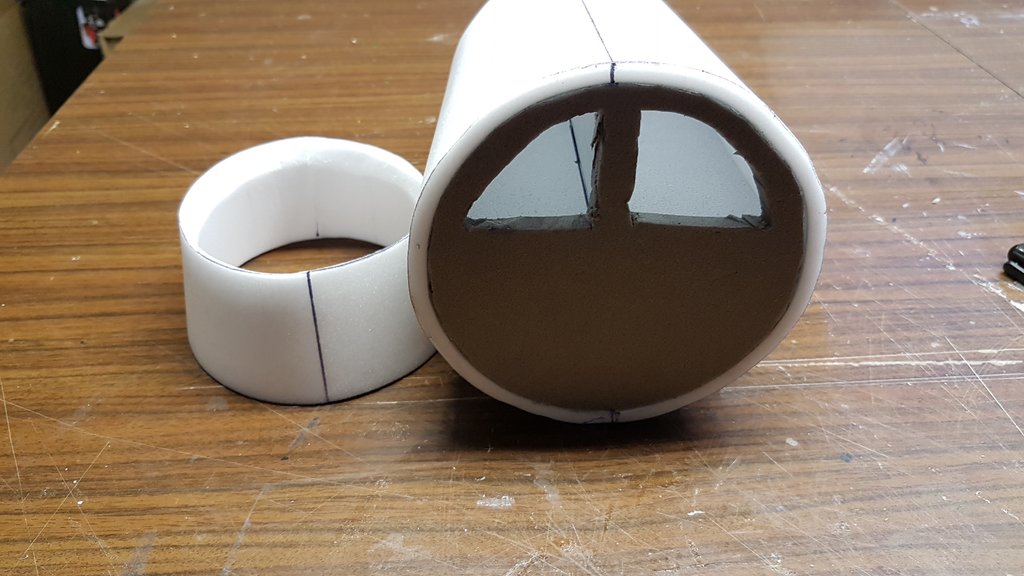

Po sklejeniu widać jak mało miejsca jest na ewentualny wlot powietrza, poprzestałem tylko na wycięciu szczelin, żeby był przewiew na elektronikę.

Zdecydowałem się na wizualne oddanie charakterystycznego stożka MiGa kosztem tunelu dla EDF.

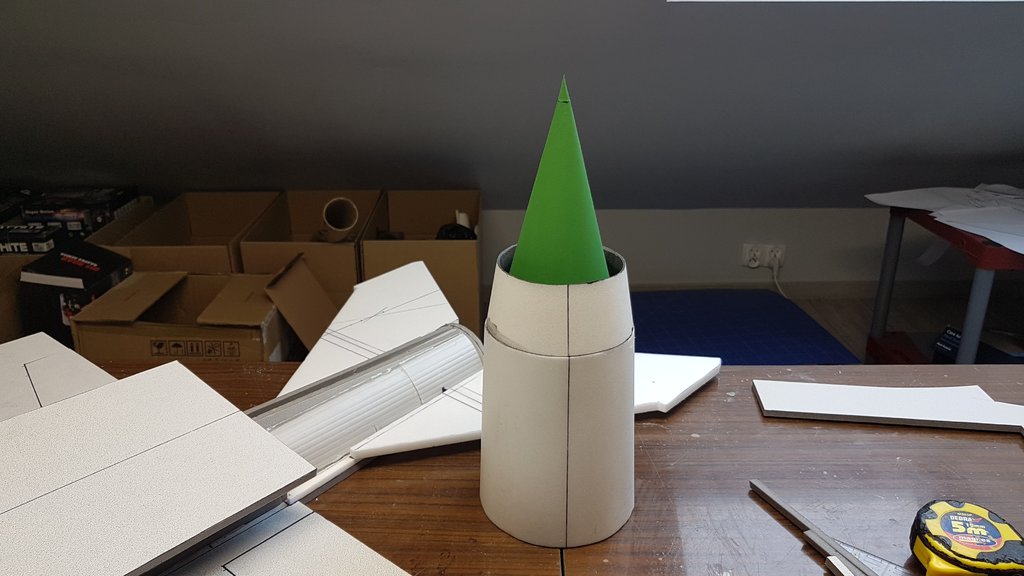

I moduł gotowy


×
×
