Savoia S.21

Recommended Posts

W ramach odpoczynku od drukowanych myśliwców i odrzutowców postanowiłem stanąć w szranki z modelem Savoia S.21 z Porco Rosso :P



http://img.wp.scn.ru/camms/ar/2182/pics/32_p_1_b1.png




Technika? Oczywiscie drukowanka. Ale może skończy się na technice hybrydowej - tzn kadłub/gondola silnika/pływaki drukowane, a skrzydła depron 6mm na drukowanych żebrach + dźwigary węglowe/sklejkowe. Zależnie jaka cięciwa wyjdzie w tej skali.



Skala/rozmiar? Pewnie coś w ramach 1.2 - 1.4m

Czy będzie pływająca - to się jeszcze okaże.



Założenia:

Spróbować techniki hybrydowej z wykorzystaniem druku do trudnych elementów (kadłub, gondole, żebra) i jednoczesnie klasycznych technik do konstrukcyjnych skrzydeł i stateczników.

  • Dzięki 2

Share this post


Link to post
Share on other sites
Guest
2 godziny temu, japim napisał:

stanąć w szranki z modelem Savoia S.21

No i pozamiatane...  :)

Share this post


Link to post
Share on other sites

Kadłub się modeluje.

image.png.015f1865eb98d17c4160987ce6d8854f.pngimage.png.7e4fe6344507064fd4fd15f7d63ad0af.png



Wyszło mi wstępnie, że model będzie miał 1.2m rozp i ok 1m długości. Cięciwa skrzydła 175mm.

Właściwie na razie balansuje między rozmiarem kadłuba. który powinien się zmieścić na drukarce 200x200, a czasem jaki chcę poświęcić później na druk tego cuda. Teraz kadłub ma przekrój 178x160mm. Zawsze można powiększyć model o 10-15% bez większego ryzyka problemów z drukiem.





I na mega szybciocha skrzydło i silnik.













A na deser znaleziony super GIF:




  • Upvote 1

Share this post


Link to post
Share on other sites

Kibicuje . robiłem kiedyś przymiarkę do niego . Poniżej kilka fotek i grafik  z sieci gdybyś chciał waloryzować wnętrze plus przykład malowania "real" a nie z kreskówki .

Trzymam kciuki

.PR_savoiaS21_wip14A.thumb.jpg.256c1734c8d9188700f68664e0a7f2b7.jpgPR_savoiaS21_wip20.thumb.jpg.e017057b118ff385754872a7ced71080.jpgPR_savoiaS21_wip09.thumb.jpg.4576733d67aeb5ea9bc232e31669a7e7.jpg720_p1550148_1.jpg.40ba60e0bc41b4e4be4f8e3b19c0c1f9.jpg720_p1550151_1.jpg.8d12d17f9e880734489a0d5bf7825960.jpg










  • Upvote 1

Share this post


Link to post
Share on other sites

Dzięki za dodatkowe info.

Raczej nie będę się tak zagłębiał w waloryzację. Ten mój to będzie raczej wolna interpretacja nt tego modelu. Ale po zakończeniu projekt będzie dostępny w wersji cyfrowej - jak ktoś będzie chętny na zabawę to zapraszam. Na razie muszę dojść do ładu z silnikiem, bo tam jest dużo wrednych obłości.

Co do malowania to właśnie czerwony Italian Red podoba mi się najbardziej.

W samej kreskówce występowały aż 3 wersje silnikowe:






Bardzo podoba mi się ten film:



Share this post


Link to post
Share on other sites

Dobra, chyba ogarnąłem:

image.png.2426c1dea1b5a85b0ab3baa498045e3d.png image.png.0f60a808a708095ddf8c8b047053834d.png





Pozostały pływaki.



I pierwsza przymiarka do kolorów:




Na Sketchfabie jest  kilka modeli i widziałem samego Porco :)




https://sketchfab.com/3d-models/marco-pagotporco-rosso-87314223e4eb4cecbed0dd6080a27a00
https://sketchfab.com/3d-models/porco-rosso-6fe0a84594f8434db4e2ef2681c179e8

https://sketchfab.com/3d-models/porco-plane-a144904d325a4e8493089ef9ac7d0999





Share this post


Link to post
Share on other sites

Cześć Przemek,



dopisz proszę w pierwszym poście założenia dot. budowy modelu.

Cyt. regulamin ..."wymagana jest regularna relacja z budowy na forum zakończona zbudowanym modelem spełniającym założone funkcje, "...

Czyli napisz, co chcesz osiągnąć; tylko coś niezbyt wygórowanego abyś mógł zrealizować te założenia.



Pozdrawiam

Piotr

Share this post


Link to post
Share on other sites

Ok. Uzupełnie. Projekt Ki61 trochę mnie pochłoną. Ale ten zakończony jest sukcesem więc wracam do pozostałych modeli w tym S.21

Share this post


Link to post
Share on other sites

Przemek, w sieci jest plan tego modelu. tylko teraz nie pamiętam czy modelu jako samolotu czy modelu jako modelu. Sam też się przymierzałem do budowy bo wody u mnie pod dostatkiem ?

Share this post


Link to post
Share on other sites

Jak uda Ci się wygrzebać to chętnie obejrzę. Widziałem na YT sporo filmów - głównie autorstwa Japończyków (co w pewien sposób jest zrozumiałe).

Share this post


Link to post
Share on other sites

Ok. Wróciłem do tematu Savoi.



Kadłub, pływaki, gondola silnika wstępnie podzielone na segmenty. W kadłubie zaaplikowane wzmocnienia. Pracuje nad metodą połączenia tego wszystkiego ze sobą- jakąś tam koncepcję już mam.



A na chwilę obecną próbny wydruk jednej z chłodnic silnika.


Share this post


Link to post
Share on other sites

Projekt się posuwa.

Rozwiązałem mocowanie skrzydeł do głównego kadłuba oraz wsporników do skrzydła. Oraz napęd sterów kieruku i wysokości. Pozostało mocowanie wsporników do gondoli silnika. I opracowanie struktury skrzydeł (innych niż drukowane). Wstępnie rozpatruję opcję drukowanych żeber, dźwigary węglowe/ sosnowe + rura 6mm. I poszycie z depronu 3mm. Na to czerwona taśma pakowa, lub papier pakowy + lakier akrylowy.



Wstępne szacunki wskazują, że powinienem się zmieścić w 1.2 - 1.4 kg. Co przy 1.2m rozpiętości może być sporo. Powierzchnia to 20dm2. Czyli jakieś 60 - 70 g/dm2. Tragedii nie ma - ale model będzie raczej szybki. Skrzydła mają tylko 17cm cięciwy - ewentualnie można się tych trochę pobawić powiększając ich cięciwę.

Cały zestaw napędowy (silnik, pakiet, regulator) będzie w gondoli. Do kałuba będę musiał przeprowadzić tylko wtyczkę od ESC. Sam kadłub będzie ważył ok 300g. Stateczniki klasyczne z balsy 4 i 5mm. Powinno to dać ciekawy rozkład masy ze środkiem cieżkości w okolicy skrzydła - może trochę w kierunku gondoli.



Popychacze sterów z rurki węglowej i szprychy 2mm na końcach. - zbyt skomplikowany system napędu sterów aby bawić się w drukowane bowdeny. Serwa może MG90 lub coś większego - jak Hitec 81MG lub 85MG.



W tej skali największe śmigło jakie wejdzie to 10 cali. Jako napęd posłuży sprawdzony silnik BR4108 na 6s 1800 lub C3536 na 4S 2500. Regulator 40A.






  • Upvote 1

Share this post


Link to post
Share on other sites

Przerwa swiateczna trwa to drukarka zasuwa:

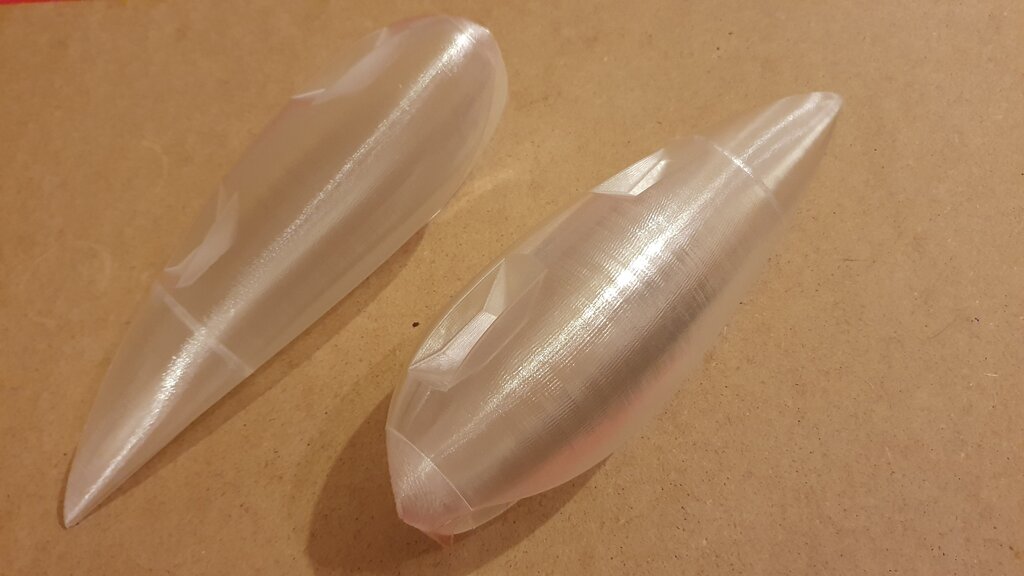

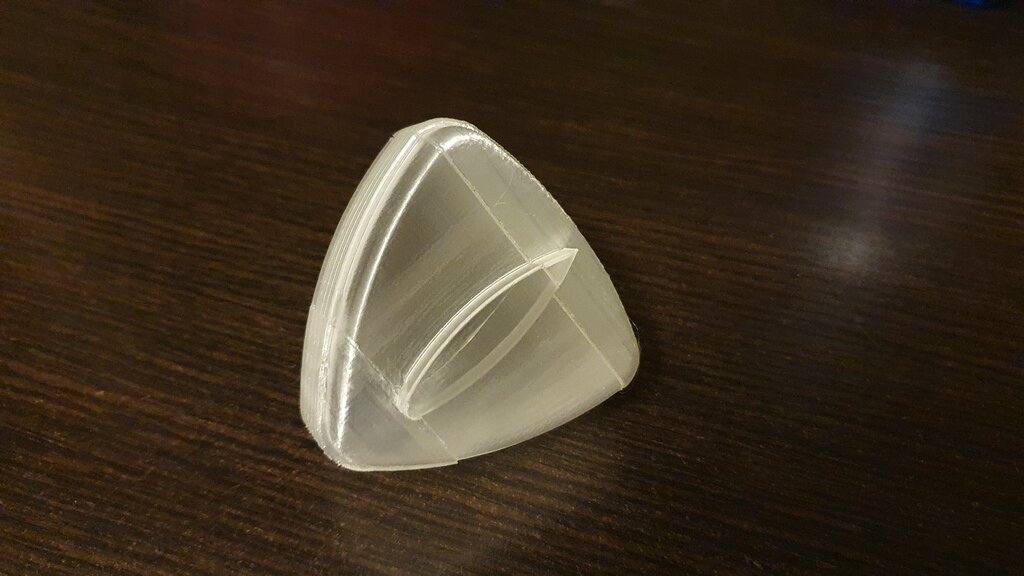

2 pływaki prawie gotowe. Muszę tylko wydrukować jeszcze raz noski. W tym projekcie jest dużo elementów, które mają tępe zakończenie których bez wypełnienia nie da się zbytnio wydrukować - bo wierzchnie warstwy dosłownie drukują się w powietrzu. I nie pomagają nawet 2 obwódki. Pozostaje tylko jakieś wypelnienie. A wypelnienie inne niż 0% to ZŁO!!!! - na pewno w przypadku latającego modelu. Dlatego staram sie aby elementy z wypełnieniem były tylko tam gdzie muszą być - np odcinam nosek 15 - 20 mm i tylko tam jest wypełnienie. Taki element potem doklejany jest do reszty kadluba i gotowe.



Dzisiaj skończyłem też projekt mocowania gondoli silnika do pylonów. STL oczywiście w mojej ulubionej technice wazy. Superslicer mowi że element o wysokości 200mm drukować się będzie tylko 3 godziny :D






Share this post


Link to post
Share on other sites

Pikny jest ale jeśli możesz to powiększ skrzydła. Próbowałem polatać SE5A o identycznych parametrach (1,2kg /20 dcm2) bez dolnego skrzydła i była to latająca cegła a lądowanie wyglądało za każdy razem jak upadek. Natomiast przy 25 dcm2 była to inna bajka

Share this post


Link to post
Share on other sites

Wydrukuję najpierw wszystkie kluczowe plastiki jak kadlub, pływaki, gondolę i zrobie statrczniki. Będę wiedział gdzie jestem. Wtedy wystarczy powiększyć 1 elelemt środkowy skrzydła aby móc zrobić inne płaty.

Ki61 ma większe obciążenie i lata spoko.

Share this post


Link to post
Share on other sites

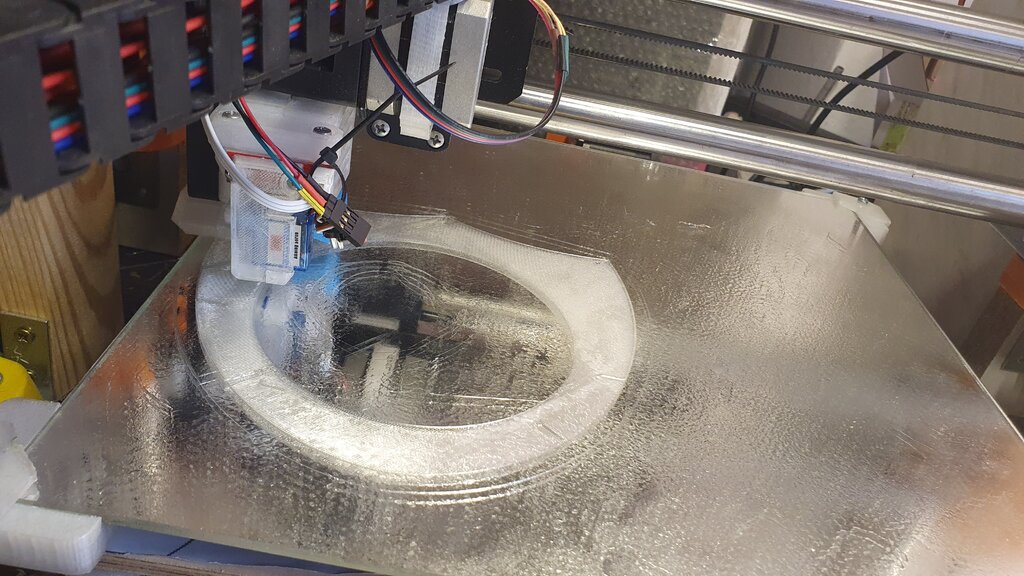

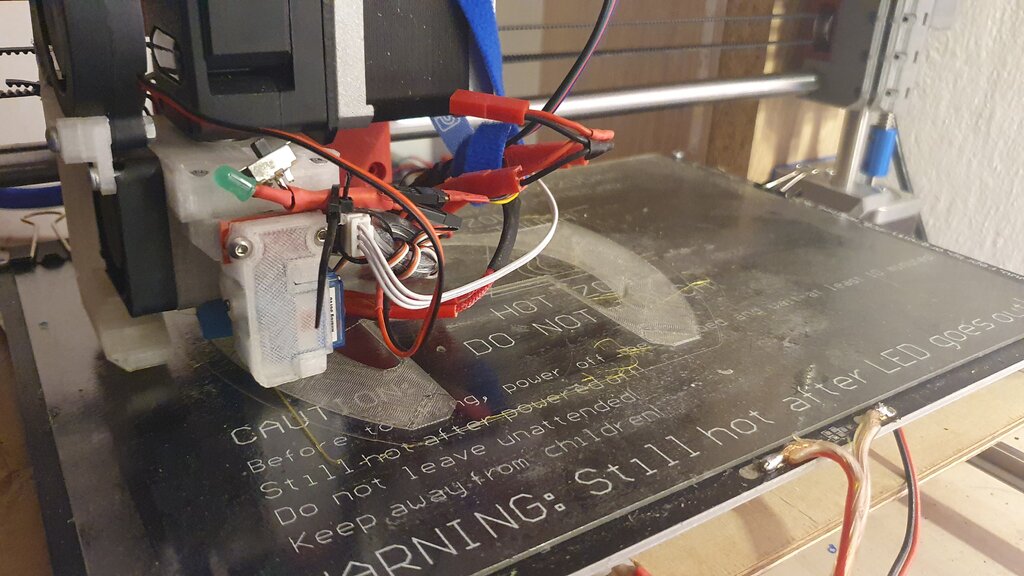

I zaczęło sie na powaznie. 2 fajerki odkręcone.



  • Upvote 1

Share this post


Link to post
Share on other sites

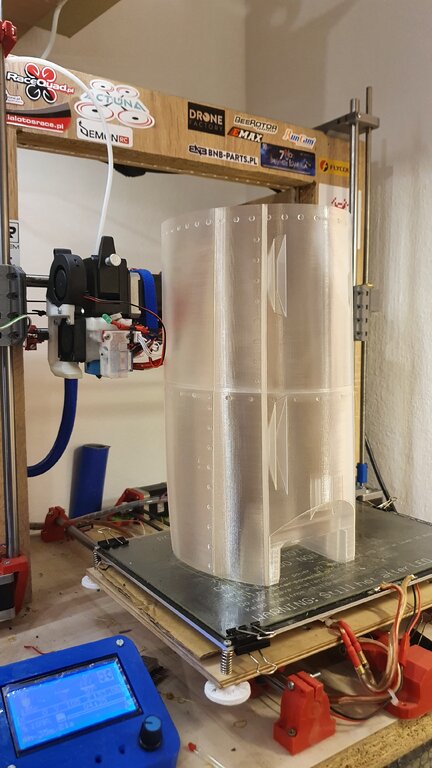

2 sekcje gotowe. 2 kolejne w trakcie. To jest 30cm kadluba. Na dzisiaj bede mial 60cm. Jutro ostatnie 3 sekcje i zaczynam silnik. W międzyczasie muszę zaprojektować żebra do skrzydeł.

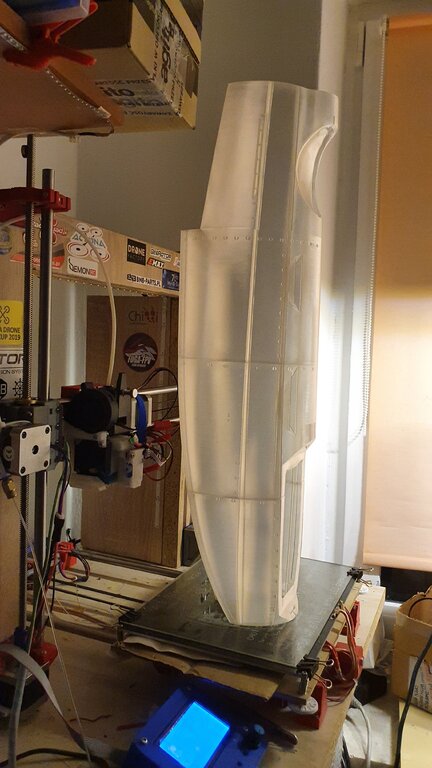

Edit. Tak sie prezentuje 60cm:




Share this post


Link to post
Share on other sites

Dziób i "noski" pływaków możesz podzielić w płaszczyźnie symetrii Z,  a po wydrukowaniu skleić. Powinno to ładniej wyjść. Dodatkowo, jak dasz, żeby były ze 2-3 warstwy na spodzie, to solidnie wzmocni te elementy.
