RWD-5 BIS wg.Schiera czyli to już było wiele razy

[mirolek]

Wpadło mi kiedyś w oko forumowe ogłoszenie ... sprzedam rozpoczętą budowę RWD-5.

Miałem w planie budowę tego modelu ale w innym terminie,  skoro jednak los tak chciał ? kupiłem szkielet kadłuba i kilka wykonanych elementów piątki.

Plany Schiera wprowadziłem do Cad-a i narysowałem skrzydło a po wycięciu na laserze, zabrałem się za jego budowę.

Nie jestem ortodoksem jeśli chodzi o plany, dlatego skrzydło ma projektowy profil ale żebra są balsowe a całość przygotowana została do montażu na stelażu wing-jig.



RWD-5 to raczej prosta konstrukcja i była prezentowana na forum kilka razy. Jest jednak kilka "smaczków" konstrukcyjnych a pierwszy z nich to skręcenie aerodynamiczne końcówki skrzydła. Ustawiając żebra na stelażu bez problemu można odwzorować i utrwalić wymagane skręcenie końcówki.





Budowa skrzydeł rozpoczęta i mam nadzieję, że z wiosną model zostanie oblatany. Model powstanie w skali 1:6 a dedykowany silnik to Saito FS 56 lub jeżeli uda się go utrzymać w wadze poniżej 3kg to FS 52.

Górnopłat o tak dużej powierzchni skrzydła nie będzie potrzebował dużej mocy silnika do spokojnego latania z śmigłem 12"

Kolejne listewki się kleją i powoli wyłania się lewe skrzydło modelu ...



CDN...



[jędrek]

Gwoli ścisłości, to zwichrzenie o którym piszesz to zwichrzenie geometryczne. Gdybyś zmieniał profil na końcówce to byłoby zwichrzenie aerodynamiczne.



[mirolek]

Słuszna uwaga, skręcenie profilu i podniesienie spływu to zwichrzenie geometryczne.



ms

[f-150]

RWD 9 które robiłem waży 3200g i lata na FS 40

[mirolek]

16 godzin temu, f-150 napisał:

waży 3200g i lata na FS 40



Dzięki Wojtek za tą informację. Mam dwa silniki ale FS 56 zabudowany aktualnie w Fokkerze DR a FS 52 bez przydziału i ten silnik zamontuje w RWD-5.

Na dziś klei się listwa spływu z klinem utrwalającym zwichrzenie.



[samolocik]

Gruba i mocna ta krawędź spływu. Nie będzie skręcała końcówki skrzydła po zdjęciu zacisków? Może naciąć jakieś rowki odprężające od góry do połowy objętości i nakleić na to lekką tkaninę szklaną na żywicy i wtedy ścisnąć poprzez folię? Ogólnie mi się podoba dlatego śledzę wątek ?

[Gość]

.

[solainer]

Oczywiście że na całej długości spływu trzeba zrobić zwichrzenie. To co zrobiłeś nie zda egzaminu. Takie zwichrzenie jak teraz możesz uzyskać podnosząc lotkę ale niebo to chodzi.

[samolocik]

Może Mirek już zrobił to zwichrzenie tylko chciał jeszcze podnieść spływy na końcach skrzydeł cyt. ..."Jest jednak kilka "smaczków" konstrukcyjnych a pierwszy z nich to skręcenie aerodynamiczne końcówki skrzydła. Ustawiając żebra na stelażu bez problemu można odwzorować i utrwalić wymagane skręcenie końcówki. "...





[Gość]

.

[mirolek]

21 godzin temu, zalesvw napisał:

jak odetniesz tą zwichrzoną krawędź spływu żeby zrobić lotkę, to skrzydło sklejone prosto w przyrządzie nie wróci i nie będzie dalej proste ??



Skrzydło montowane na stelażu ma już wprowadzone w ostatnich pięciu żebrach skręcenie i nawet widać to na którymś zdjęciu. Sosnowa listwa spływu została namoczona i ułożona na specjalnym klinie aby nie uszkodzić delikatnych balsowych żeberek i aby utrwalić zwichrzenie skrzydła - zatem koniec skrzydła jest uniesiony dokładnie tak jak przewiduje to projekt.





20 godzin temu, solainer napisał:

To co zrobiłeś nie zda egzaminu.



Nie wiem skąd tak kategoryczne stanowisko. Budując model łodzi latającej Kingfischer, całe skrzydło oparte było na klinie i całe skrzydło miało wprowadzone zwichrzenie. Tak przewidywał projekt i sprawdziło się to doskonale. To chyba mój ulubiony model do latania, trudno go przeciągnąć i świetnie sie trzyma powietrza na małej prędkości. W projekcie RWD-5 jest pokazane skręcenie tylko pięciu ostatnich żeber ...zatem wykonałem tak jak chciał autor projektu a czy to ma sens to się okaże w czasie oblotu.

Podobne rozwiązanie skręcenia końca skrzydła zastosowałem w modelu Tempesta do aircombatu i model świetnie się zachowuje na małej prędkości tuż przed przyziemieniem, mam nadzieję, że RWD-5 również będzie miał tak pozytywne własności.



ms



[solainer]

Napisałem tak bo nie wierze że ta sosnowa listwa utrzyma nadany jej kształt przy tak ostrym zagieciu. Nie można zostawić prostej krawędzi spływu i zrobić zwichrzenie na całej długości płata?

[mirolek]

wiara ....podobno wystarczy tak mała jak ziarnko gorczycy aby góry przenosić,  moim przypadku mam jej znacznie więcej ?

Lewe skrzydło ma utrwalone uniesienie spływu (widać na zdjęciu) a prawe się klei na stelażu



ms



[JacekCichy]

Ja mam pytanie - w czym i przez jaki czas moczyłeś tą listwę?

[mirolek]

Pod bieżącą ciepłą wodą z kranu jakieś 2-3minuty.... trzeba wyczuć taki moment, że listwa traci sztywność i można ją palcami wygiąć. Sosna dość łatwo się poddaje a jak listwa wyschnie, zadany  kształt jest utrwalony.



ms

[skippi66]

Gdzieś słyszałem/ czytałem, że przy budowie samolotów ( nasze SZD? ; nie pamiętam ) listwy na podłużnice kadłuba wstępnie wyginali traktując gorącą parą. Czyli sposób mniej więcej podobny.  Tylko czy to było w SZD? I czy to w ogóle było przy budowie samolotów? Nie pamiętam...

[JacekCichy]

Dzięki, spodziewałem się jakiś amoniaków a tu proszę zwykła ciepła woda

[mirolek]

Tak, zwykła ciepła woda i czas ...

Prawe skrzydło powstało analogicznie jak lewe i analogicznie sosnowa listwa spływu wklejona została z pomocą klina

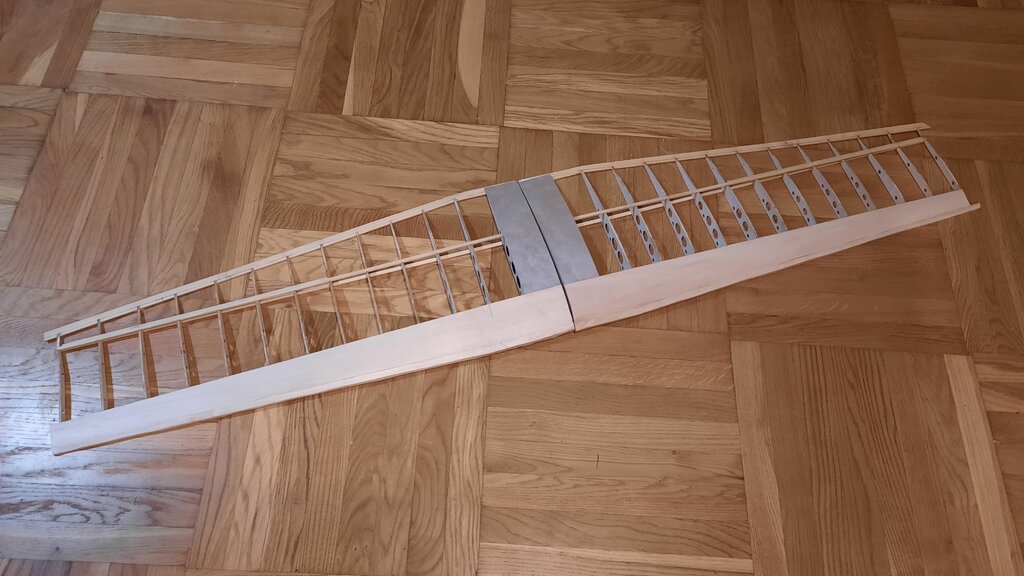

Po wklejeniu górnej powierzchni kesonów skrzydła się usztywniły i przyszedł czas na pierwszą przymiarkę





ms

[Ares]

Bardzo ładnie budujesz. Model też udany.

[mirolek]

Wypełnienia między dźwigarowe to żmudne ale bardzo ważne zajęcie, zrobione w obu skrzydłach



wkleiłem też rurki na bagnety



przyklejone zostały też końcówki skrzydeł i odcięte zostały lotki





ms
